EX-SDIハウジング型デイナイトカメラ [VHC-IR950EX]

EX-SDIハウジング型デイナイトカメラ [VHC-IR950EX]

販売価格: 会員のみ販売

商品詳細

屋外ハウジング一体型 EX-SDI方式 フルHD 1080p SONY STARVIS 2 長距離伝送 オートフォーカス

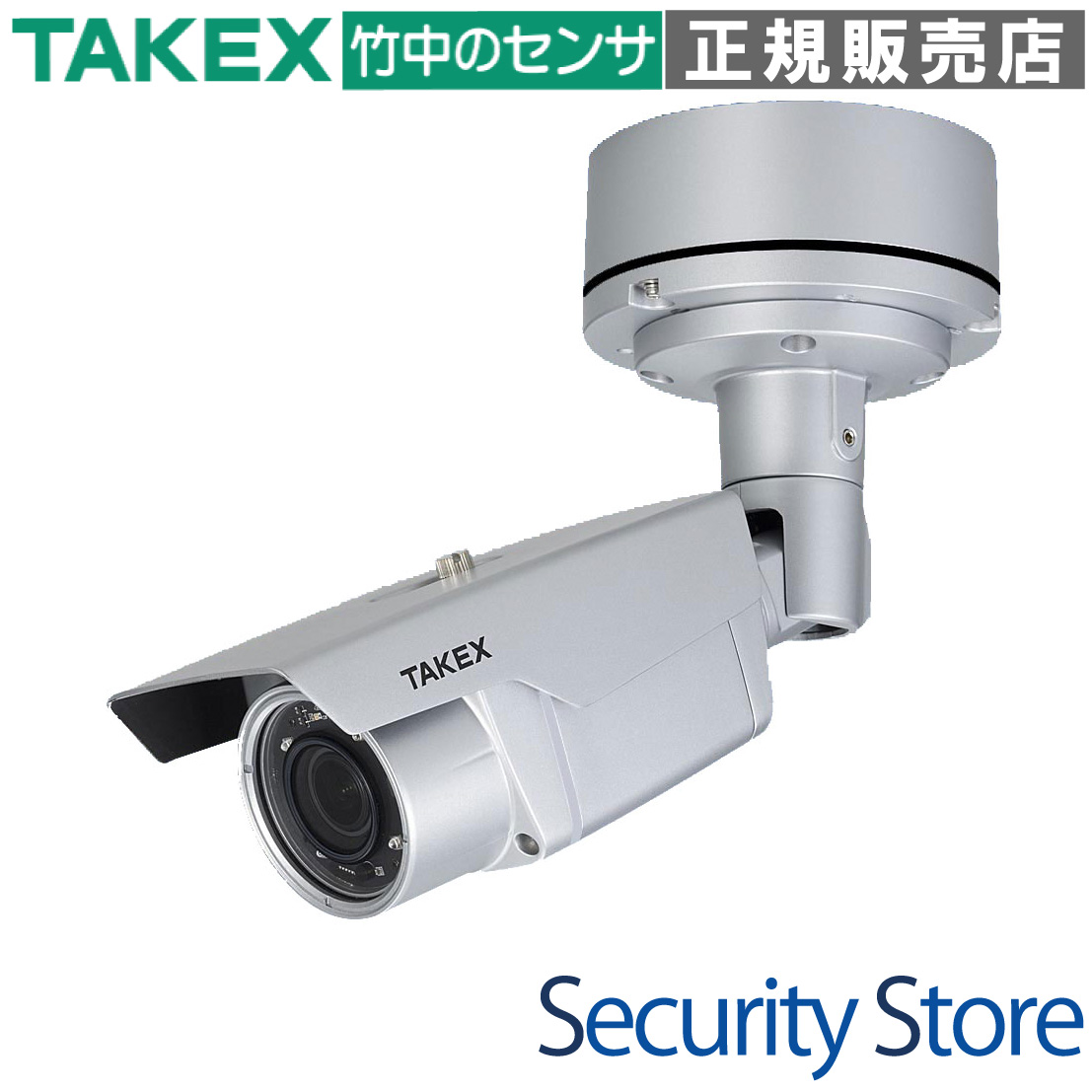

VHC-IR950EX EX-SDIハウジング型デイナイトカメラ

同軸ケーブル1本で最大500mの長距離フルHD伝送を可能にする、EX-SDI方式の屋外ハウジング一体型カメラです。SONY STARVIS 2センサーの搭載により圧倒的な低照度性能を誇り、さらに電動ズーム連動のオートフォーカス機能が現場での調整工数を劇的に削減します。

  • 型番： VHC-IR950EX
  • 解像度： 1920×1080 (フルHD)
  • 伝送規格： EX-SDI (デジタル信号伝送)
  • 主な特長： 長距離配線(最大500m)、オートフォーカス、45m赤外線、IP66防水
  • 対応環境： 屋外・屋内 (駐車場、工場外周、大規模倉庫、港湾施設等)
  • 電源： DC12V (極性なし)

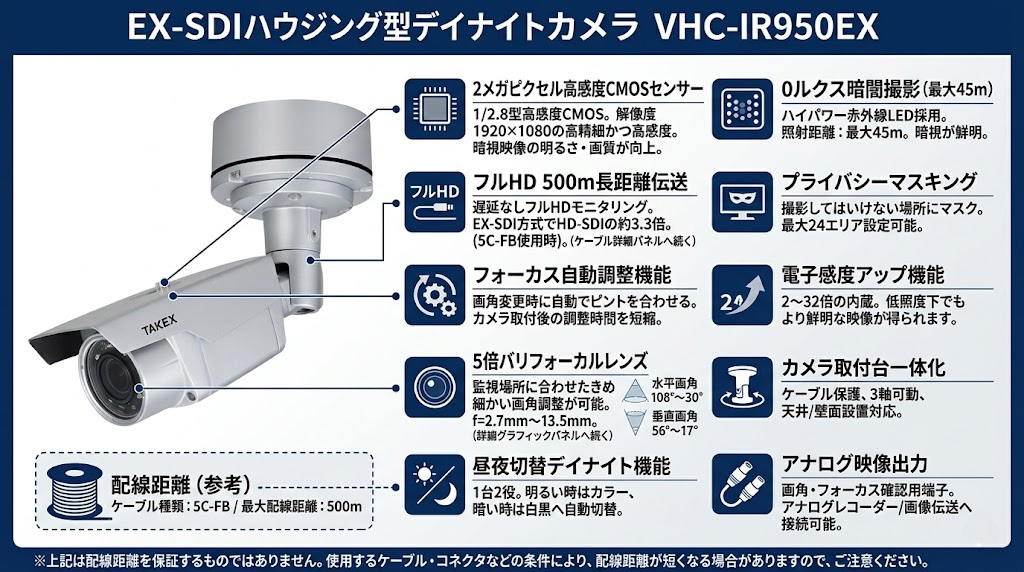

VHC-IR950EX EX-SDIハウジング型デイナイトカメラ 製品画像

資料ダウンロード

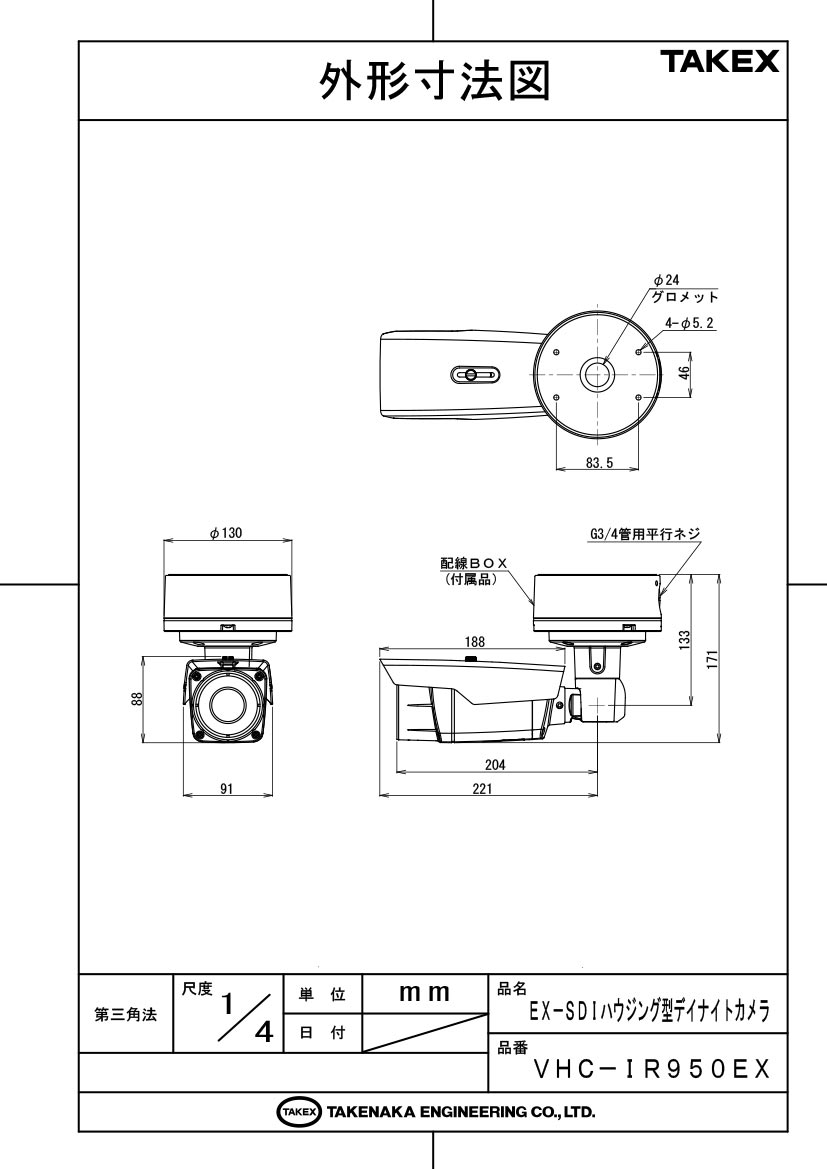

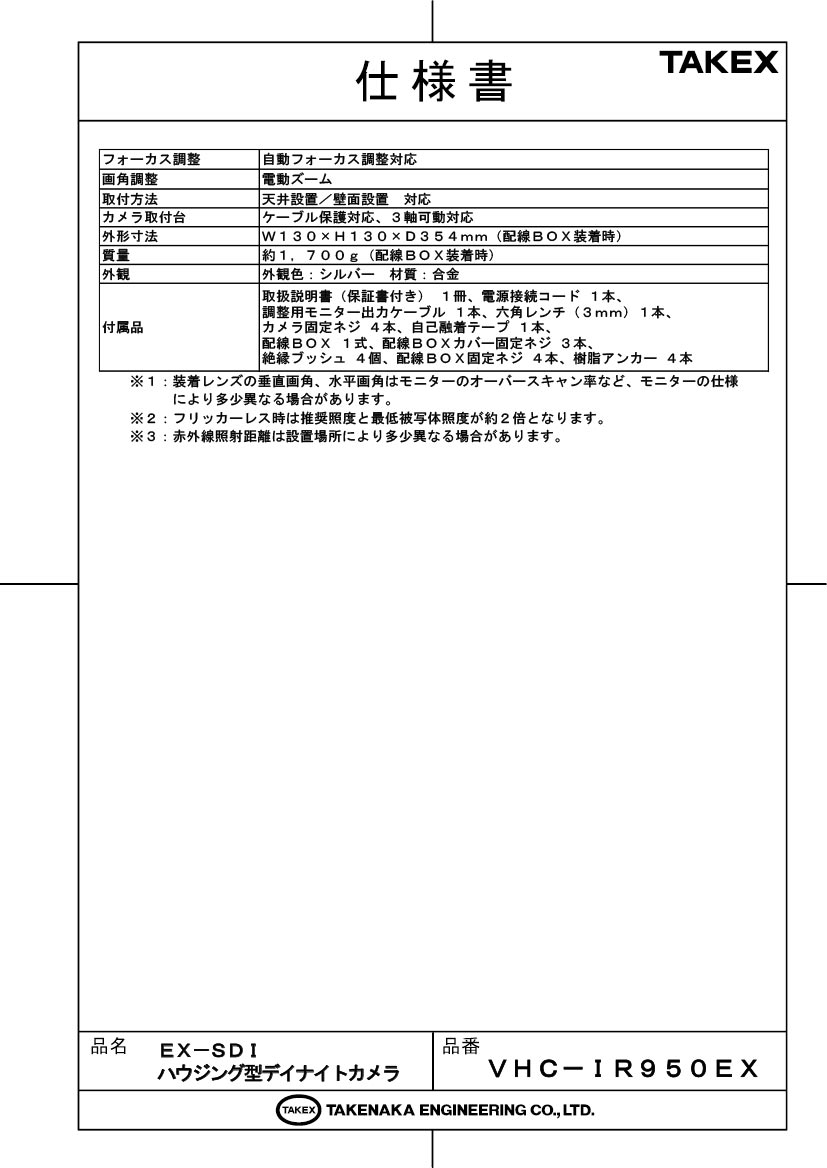

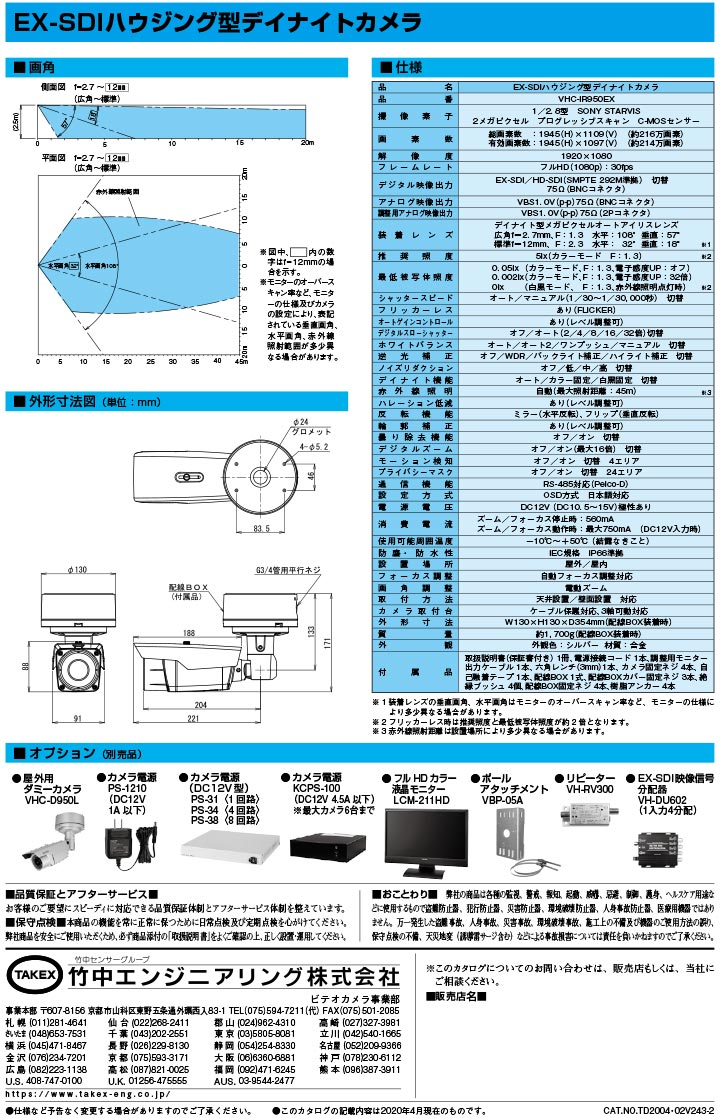

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 既設同軸ケーブルを流用したフルHD化
  • 配線距離が200mを超える大規模施設の監視
  • 夜間の街灯が少ない屋外駐車場や資材置き場
  • 高所設置で頻繁なフォーカス調整が困難な場所
  • 逆光や明暗差の激しいエントランス付近

導入前に確認したいポイント

  • 接続先のレコーダーが「EX-SDI」に対応しているか
  • 使用する同軸ケーブルが「5C-FB」規格であるか
  • DC12V電源の電圧降下（配線距離によるロス）
  • 金属面へ設置する場合の絶縁処理の要否
  • 赤外線センサー（防犯用）との干渉の有無

特長

2メガピクセル SONY STARVIS 2 搭載による高感度映像

1/2.8型 SONY STARVIS 2 プログレッシブスキャンCMOSセンサーを採用。1920×1080のフルHD解像度により、細部まで鮮明なモニタリングを可能にします。従来モデルと比較して暗視時のノイズが抑制され、視認性が大幅に向上しています。

EX-SDI方式による最大500mの長距離デジタル伝送

高画質なデジタル信号を効率よく伝送するEX-SDI規格を採用。5C-FBケーブル使用時には、HD-SDI方式の約3.3倍にあたる最大500mの長距離伝送を無中継で実現します。遅延のないリアルタイムなフルハイビジョン映像を確認できます。

施工負荷を激減させるフォーカス自動調整機能

レンズの画角（ズーム）を変更すると、カメラが自動的に最適なピント位置を検出して調整する「オートフォーカス機構」を搭載。高所作業車を用いた現場調整や、設置後の微調整にかかる時間を大幅に短縮し、施工効率を最大化します。

5倍メガピクセル電動バリフォーカルレンズ

広角f=2.7mmから標準13.5mmまでの5倍電動ズームレンズを内蔵。水平画角108°〜30°の範囲で、監視対象に合わせたきめ細かい画角調整が手元の操作（OSDスイッチまたはRS-485制御）で完結します。

最大照射距離45mのハイパワー赤外線LED

夜間0ルクスの完全な暗闇でも撮影を可能にする、強力な赤外線投光器を搭載。最大照射距離45mを誇り、広い敷地でも鮮明な暗視映像を提供します。被写体の白とびを抑えるハレーション低減機能（ANTI-SAT.）も備えています。

逆光に強いWDR（ワイドダイナミックレンジ）機能

明暗差の激しい環境下でも、明るい部分の白とびと暗い部分の黒つぶれを同時に補正。エントランスや窓際など、逆光の影響を受けやすい場所でも被写体の顔や服装を確実に捉えます。

過酷な環境に耐えるIP66防水・防塵設計

IEC規格IP66に準拠した強固な屋外ハウジングと、ケーブル保護対応の3軸可動ブラケットを一体化。-20℃から+50℃までの広範囲な動作温度に対応し、風雨にさらされる屋外設置でも長期にわたる安定運用をサポートします。

保守に役立つ「TEMP（内部温度・湿度監視）」表示

OSD（オンスクリーンディスプレイ）上にカメラ内部の温度と湿度をリアルタイムで表示する自己診断機能を搭載。施工後の結露リスクや浸水兆候を数値で把握できるため、予防保守に極めて有効です。

RS-485通信による遠隔制御

Pelco-Dプロトコルに対応したRS-485端子を装備。レコーダーやコントローラーから、離れた場所にあるカメラのズーム・フォーカス操作やOSDメニュー設定が可能です。

選定時に評価したい強み

  • 長距離対応： 5C-FBで500m伝送。中継器コストを削減しつつ高画質を維持。
  • 施工性： オートフォーカスと3軸可動ブラケットにより、1人での調整作業を容易に。
  • 信頼性： 絶縁ブッシュ付属でグランドループや雷サージのリスクを低減。
  • 調整用出力： 現場調整用のアナログ映像出力を備え、設置時にハンディモニターで即座に画角確認が可能。

施工・設置ガイド

本製品の性能を最大限に引き出し、故障を未然に防ぐための施工上の留意事項です。

確認項目 この製品での考え方
ケーブル選定 EX-SDI信号は高周波帯域を使用するため、必ず5C-FB以上のインピーダンス75Ωケーブルを使用してください。3C-2V等は減衰が大きく推奨されません。
絶縁処理 金属製のポールやH鋼に設置する場合は、付属の「絶縁ブッシュ」を必ず使用してください。カメラ筐体と設置面の電位差によるノイズ混入や焼損を防ぎます。
防水処理 入線部のグロメットやベース固定部には必ずコーキング処理を行ってください。また、接続コネクタ部は自己融着テープでの完全防水が必須です。
電源容量 赤外線点灯時およびズーム駆動時には最大790mA（DC12V）を消費します。電圧降下を考慮し、余裕を持った電源ユニットと配線径を選定してください。

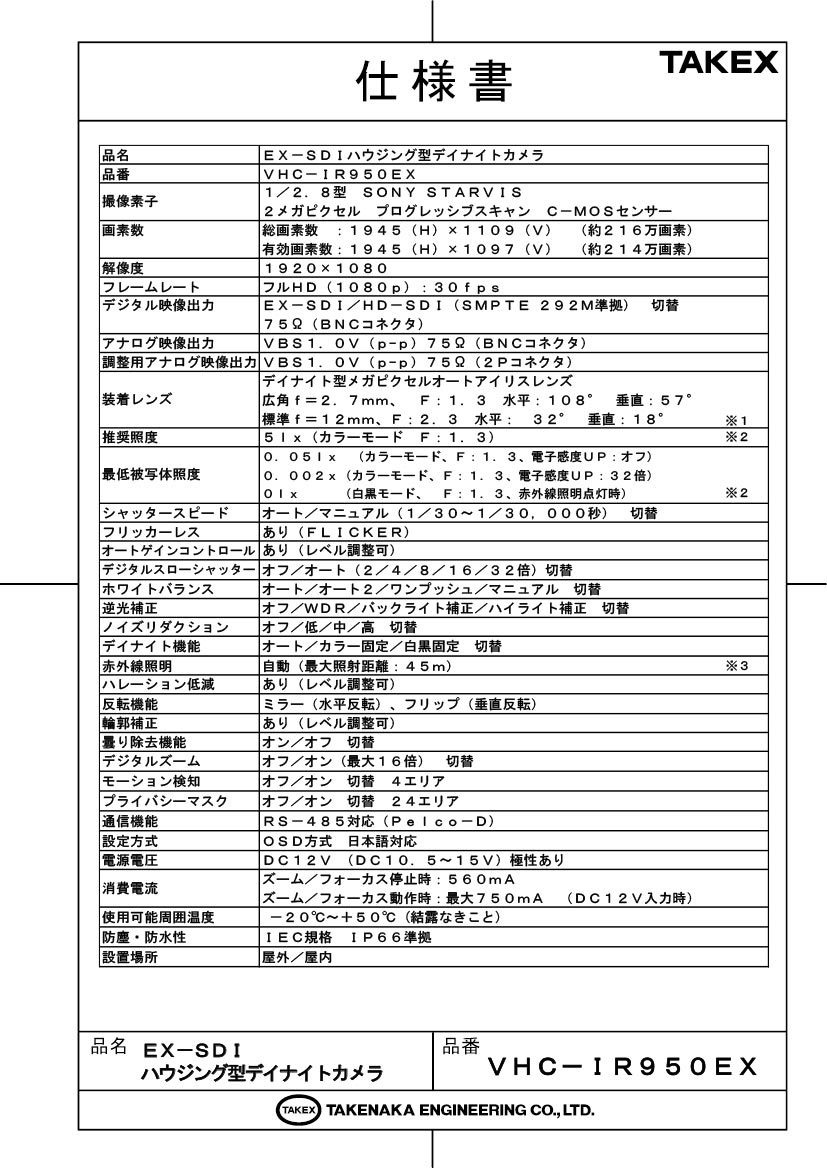

製品仕様

項目 内容
品名EX-SDIハウジング型デイナイトカメラ
品番VHC-IR950EX
撮像素子1/2.8型 SONY STARVIS 2
2メガピクセル プログレッシブスキャン C-MOSセンサー
画素数総画素数：2014 (H) × 1196 (V) （約240万画素）
有効画素数：1965 (H) × 1113 (V) （約218万画素）
解像度1920 × 1080
フレームレートフルHD (1080p)：30fps
デジタル映像出力EX-SDI 75Ω (BNCコネクタ)
アナログ映像出力VBS 1.0V (p-p) 75Ω (BNCコネクタ)
調整用映像出力VBS 1.0V (p-p) 75Ω (2Pコネクタ)
装着レンズデイナイト型メガピクセルオートアイリスレンズ
広角 f=2.7mm、F:1.3 (水平：108° 垂直：56°)
標準 f=13.5mm、F:2.6 (水平：30° 垂直：17°)
推奨照度5 lx (カラーモード F:1.3)
最低被写体照度0.05 lx (カラーモード、電子感度UP：オフ)
0.002 lx (カラーモード、電子感度UP：32倍)
0 lx (白黒モード、赤外線照明点灯時)
シャッタースピードオート／マニュアル (1/30〜1/30,000秒) 切替
フリッカーレスあり (FLICKER)
オートゲインコントロールあり (レベル調整可)
デジタルスローシャッターオフ／オート (2/4/8/16/32倍) 切替
逆光補正オフ／WDR／バックライト補正／ハイライト補正 切替
ノイズリダクションオフ／低／中／高 切替 (3D-DNR)
デイナイト機能オート／カラー固定／白黒固定 切替
赤外線照明自動 (最大照射距離：45m)
ハレーション低減あり (レベル調整可)
曇り除去機能オン／オフ 切替 (ACE)
通信機能RS-485対応 (Pelco-D)
設定方式OSD方式 日本語対応
電源電圧DC12V (DC10.5〜15V) 極性なし
消費電流停止時：590mA / 動作時：最大790mA
使用可能周囲温度-20℃〜+50℃ (結露、氷結なきこと)
防塵・防水性IEC規格 IP66準拠
外形寸法W130 × H130 × D354mm (配線BOX装着時)
質量約1,700g

FAQ

Q：HD-SDI対応のレコーダーに接続できますか？ A：本製品は「EX-SDI」専用のデジタル映像出力となります。HD-SDIのみ対応のレコーダーでは映像が表示されませんので、EX-SDI対応のレコーダーをご使用ください。
Q：既存のアナログ用同軸ケーブル（3C-2V）をそのまま使えますか？ A：EX-SDI信号は高周波を使用するため、3C-2Vや5C-2Vでは大幅な減衰が発生します。フルHD画質を安定して伝送するためには、必ず「5C-FB」規格のケーブルを使用してください。
Q：電源重畳（ワンケーブル）方式には対応していますか？ A：対応していません。本製品はDC12Vを供給する「2ケーブル方式」です。重畳型電源ユニットに接続すると故障の原因になります。
Q：東日本などの50Hz地域で、蛍光灯のチラツキ（フリッカー）は出ますか？ A：OSDメニュー設定で「FLICKER」を有効にすることで、フリッカーを抑制可能です。ただし、FLICKER設定時はWDR機能が排他動作（無効）となる点にご注意ください。
Q：オートフォーカスはどのタイミングで動作しますか？ A：OSD操作等でズーム（画角）を変更した際、またはOSD内の「ONEPUSH AF」を実行した際に動作します。常時オートフォーカスではありません。
Q：極寒地での使用は可能ですか？ A：動作範囲は-20℃までですが、ヒーターは内蔵されていません。著しい気温変化によりレンズ窓が凍結したり霜が付着したりする可能性があるため、寒冷地では定期的な点検が必要です。
Q：夜間にカラーで固定することはできますか？ A：はい、デイナイト設定で「カラー固定」を選択すれば、夜間でも白黒に切り替わらずカラーのまま運用可能です（ただし十分な照度が必要です）。
Q：RS-485の通信プロトコルは何ですか？ A：Pelco-Dプロトコルに対応しています。DVR等からズーム、フォーカス、OSD設定の遠隔操作が可能です。
Q：金属製の壁に取り付ける際の注意点は？ A：付属の絶縁ブッシュ（4個）を必ず使用して、カメラ筐体と壁面を電気的に絶縁してください。ノイズ混入や、ループ電流による基板故障を防ぐために重要です。
Q：調整用のアナログ出力は常に使えますか？ A：はい、BNCの「Analog出力（黄色）」の他に、基板内の「2Pコネクタ（調整用）」からも同時に出力可能です。設置時のモニター確認に便利です。
