大型LED回転灯 [VL17M-100APB]

大型LED回転灯 [VL17M-100APB]

販売価格: 会員のみ販売

商品詳細

大型LED回転灯 電子音出力付 ソリッドステート設計 AC100V仕様 IP23防雨形

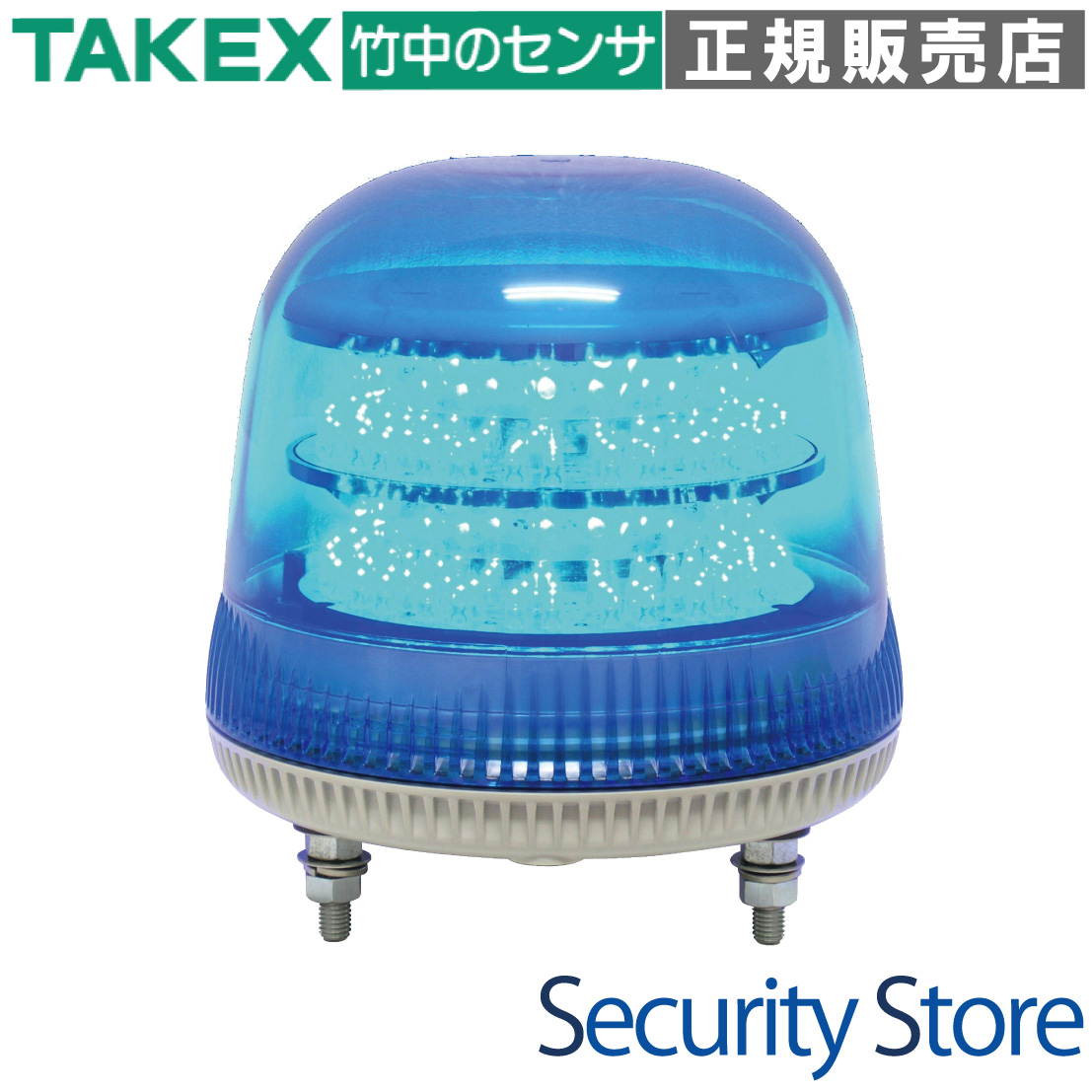

大型LED回転灯 VL17M-100APB

160個の超高輝度LEDを採用し、圧倒的な発光面積と視認性を実現した大型LED回転灯です。モーターレスの「ソリッドステート技術」により、長寿命かつメンテナンスフリーな運用を可能にし、工場や工事現場での確実な報知をサポートします。

  • 型番： VL17M-100APB
  • 方式： 流動式LED電子制御（モーターレス）
  • 定格電圧： AC100V（50/60Hz）
  • 最大音圧： 73dB（at 1m / 電子報知音・メロディ内蔵）
  • 保護等級： IP23（正方向取付時）
大型LED回転灯 VL17M-100APB

資料ダウンロード

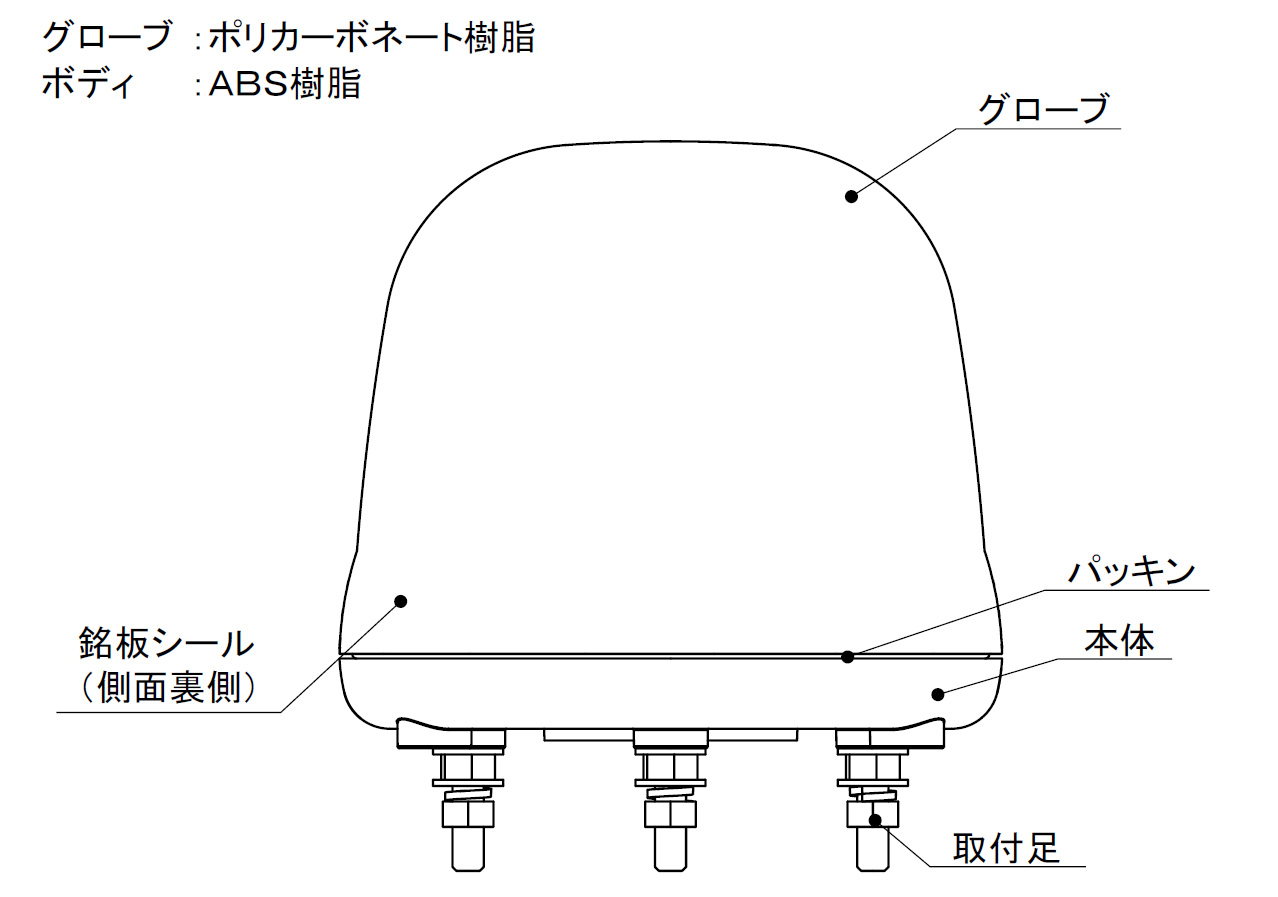

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の作業警告灯として
  • 大型車両の出入り口の安全確保に
  • 工事現場の夜間立入禁止報知に
  • 防犯・セキュリティシステムの警報装置

導入前に確認したいポイント

  • 設置方向（屋外は上向きの正方向のみ対応）
  • 制御方式（NPNオープンコレクタ等による外部制御）
  • 設置場所の周囲騒音（最大73dBの音量で十分か）
  • 配線容量（電源焼損防止のため1Aヒューズ推奨）

特長

160個の超高輝度LEDによる圧倒的な視認性

内部基板上に円周状に配置された160個もの超高輝度LEDが、大きな発光面積を確保。上下方向を含む全方位からの視認性に優れており、遠方からでも警告を確実に見落としません。

モーターレス構造が生む驚異的な長寿命

物理的な回転駆動部を持たない「ソリッドステート・ライティング・テクノロジー」を採用。従来の電球式のようなモーター磨耗トラブルが皆無で、メンテナンスフリーでの長期間運用が可能です。

高耐候性ポリカーボネート樹脂グローブ

グローブ材質には耐衝撃性に優れたポリカーボネート樹脂を採用。過酷な現場環境や、飛来物による破損リスクがある場所でも安心してお使いいただけます。

多機能な外部入力制御（回転・点滅・音声）

NPNオープンコレクタまたは無電圧接点による遠隔操作に対応。回転、全点滅、上下交互点滅、警告音、メロディの各動作を独立して制御でき、状況に応じた使い分けが可能です。

騒音下でも聞こえる高デシベル電子音

最大73dB（at 1m）の電子報知音を内蔵。周囲の騒音に埋もれにくい音質を採用しており、視覚だけでなく聴覚を通じた確実な情報伝達を実現します。

現場に合わせた詳細な動作設定

内部のDIPスイッチにより、回転速度（低速/高速）、点滅パターン、警告音の種類（ピポピポ/リリリリ）、メロディ曲目（イッツ・ア・スモールワールド/きらきら星）を簡単に切り替えられます。

IP23防雨構造と耐震動設計

正方向取付時にIP23の保護等級を確保。また、45m/s2の耐震動性を備えており、振動の激しい工事車両や産業機械への取り付けにも耐える設計です。

選定時に評価したい強み

  • 長寿命・低維持費： モーターと電球の交換コスト・手間を大幅に削減。
  • 高度な判別報知： 回転と点滅の同時入力時に点滅を優先する等のロジックを内蔵。
  • 優れた耐環境性： 使用温度範囲-10℃〜+50℃に対応し、多様な環境で動作。
  • 柔軟な音量調整： 内部ボリュームで消音（MIN）から最大（73dB）まで微調整可能。

施工・設置ガイド

本製品の性能を最大限に発揮し、浸水事故を防ぐために以下の施工条件を守ってください。

確認項目 この製品での考え方
取付方向 屋外施工時は必ず「正方向（上向き）」に設置してください。逆方向・横方向は浸水の原因となります。
配線処理 電源線（白・黒）と信号線を混同しないよう注意し、1Aのヒューズを直列に挿入してください。
パッキンの管理 グローブ交換や設定変更の際、防水パッキンの脱落や噛み込みがないか必ず確認してください。
取付ピッチ Φ120（標準）およびΦ140に対応。ボルト固定部には必ず付属のナットを使用してください。

内部設定・動作ロジック

グローブ内のDIPスイッチ（SW1）および音量ボリュームにより設定を変更可能です。

スイッチNo 項目 A設定（出荷時） B設定
1 回転速度 100回 / 分（低速） 220回 / 分（高速）
2 点滅パターン 全点滅 上下交互点滅
3 警告音設定 警告音1（ピポピポ...） 警告音2（リリリリ...）
4 メロディ設定 イッツ・ア・スモールワールド きらきら星

製品仕様

項目 内容
品名 / 品番 大型LED回転灯 / VL17M-100APB
定格電圧 / 使用範囲 AC100V / 90V 〜 120V
グローブ色 青
光源（LED数） 超高輝度LED 160個
消費電力 11W（最大）
閃光数（回転） 低速100回/分 ／ 高速220回/分
閃光数（点滅） 50回/分
報知音圧 最大 73dB (at 1m)
保護特性 IP23（正方向取付時）
耐震動性 45m/s2（JIS D 1601 合格）
使用温度範囲 -10℃ 〜 +50℃
質量 約1,020g
材質 グローブ：ポリカーボネート樹脂 ／ ボディ：ABS樹脂

FAQ

Q：LEDの寿命はどのくらいですか？ A：本製品は電球やモーターを使用しないソリッドステート設計のため、数万時間の動作が可能ですが、使用環境により異なります。物理的な磨耗がないため、従来の回転灯よりも大幅に長寿命です。
Q：屋外で横向きに取り付けても大丈夫ですか？ A：いいえ、屋外での横向きや逆さまの設置は禁止されています。水抜き構造が機能せず、浸水による故障の原因となるため、屋外では必ず正方向（上向き）で設置してください。
Q：音量を完全に消すことはできますか？ A：はい、内部の音量調整ボリュームを反時計回りに回しきることで、消音（MIN）に設定することが可能です。
Q：回転と点滅の信号を同時に入力するとどうなりますか？ A：本機のロジックにより「点滅」動作が優先されます。通常時は回転、緊急時は点滅といった使い分けが可能です。
Q：警告音とメロディの優先順位はありますか？ A：音声については「警告音」が優先されます。
Q：AC200Vで直接使用することはできますか？ A：本型番（VL17M-100APB）はAC100V専用です。AC200V環境で使用される場合は、対応する別の型番をご選定ください。
Q：制御入力にはどのような接点が必要ですか？ A：無電圧接点またはNPNオープンコレクタ入力に対応しています。DC50V 50mA以上の接点容量を推奨します。
Q：グローブが破損した場合、グローブだけの交換は可能ですか？ A：はい、補修用パーツとして各色のグローブが用意されており、交換が可能です。
Q：取付ピッチはどのようになっていますか？ A：標準でΦ120、特注対応等でΦ140のピッチに対応しています。詳しくは外形寸法図をご確認ください。
Q：メロディの曲目を変更することはできますか？ A：内部のDIPスイッチの4番を切り替えることで、「イッツ・ア・スモールワールド」と「きらきら星」のいずれかを選択可能です。
