AML-100R 回転灯 壁付け型 AC100V IP54防水

AML-100R 中型回転灯 AC100V 壁付け型

AML-100Rは、壁面設置に特化した一体型構造を採用した中型回転灯です。135mm径の大型グローブと40Wの高輝度電球を搭載し、産業現場や施設管理における高い視認性と信頼性を確保。省施工設計により、従来のスタンド型が困難だった垂直面へのスマートな導入を可能にします。

  • 型番： AML-100R
  • 製品名： 中型回転灯 AC100V 壁付け型
  • 方式 / カテゴリ： ギア駆動回転式 / 産業用警告灯
  • 主な用途： 工場内警告、重機出入口注意喚起、施設外壁の異常表示
  • 保護構造： IP54（正方向取付時）
  • 電源電圧： AC100V（50/60Hz）

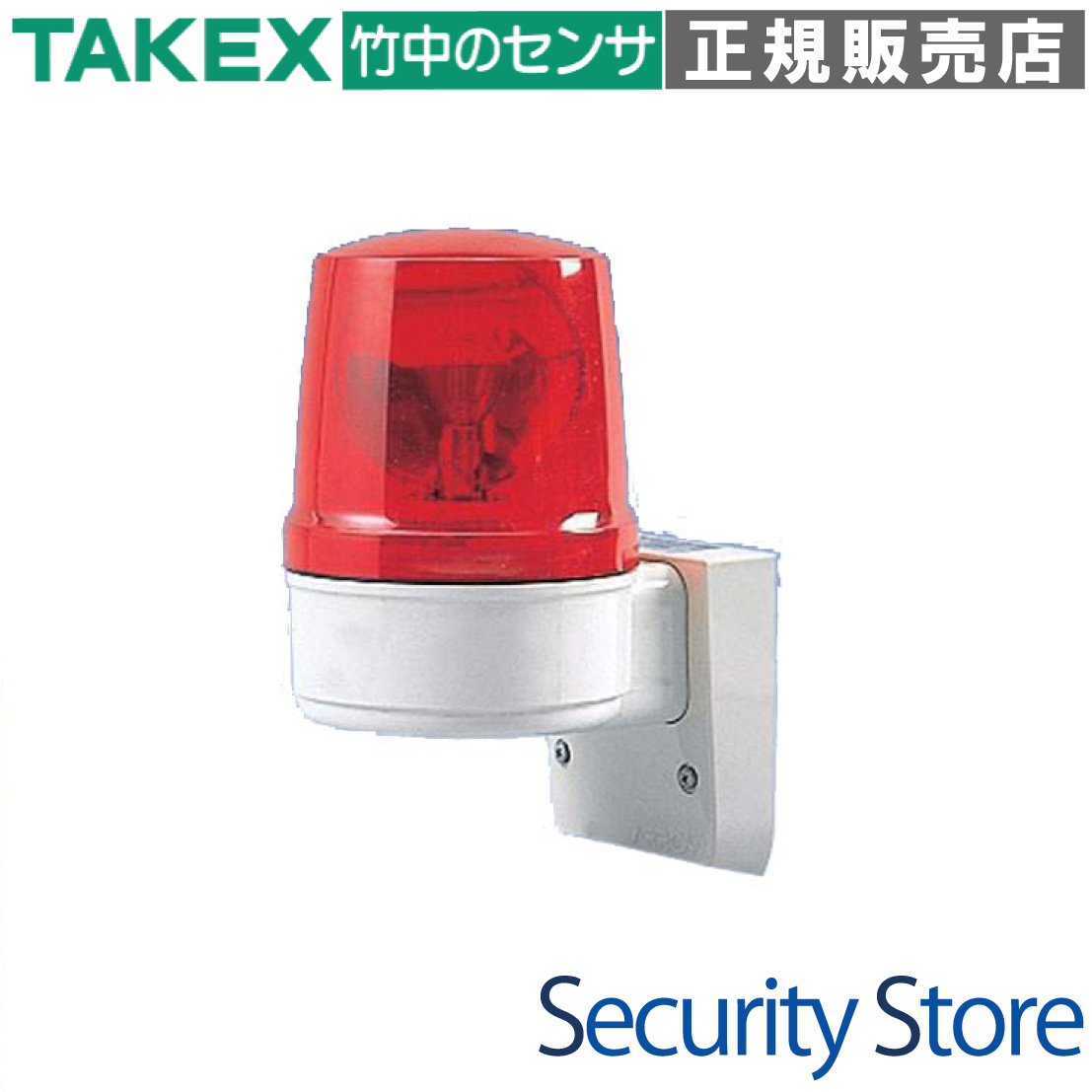

AML-100R 中型回転灯の製品外観画像

資料ダウンロード

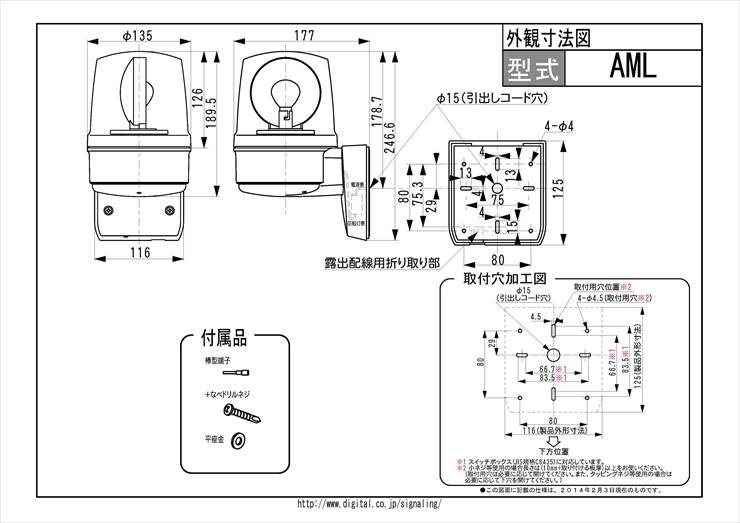

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の生産ライン異常表示
  • 工事車両・重機の出入り口警報
  • セキュリティシステムの異常発報
  • 駐車場や駐輪場の入退場警告

導入前に確認したいポイント

  • 設置場所付近にAC100V電源があるか
  • 壁面が取付プレートを固定できる平滑面か
  • 常時振動が発生する場所ではないか
  • 取付方向が「グローブが上」の状態か

特長

設置金具不要の壁付け一体型構造

ボディ背面と取付プレートが密着する壁面設置専用設計を採用しています。別途取付金具を購入する必要がなく、壁面へ直接・スマートに取り付けることができるため、施工コストと手間の削減に貢献します。

40W高輝度電球によるクラス最大級の明るさ

グローブ径135mmの中型サイズに、40W（120V仕様）の強力な電球を搭載。精密なパラボラ形状の反射鏡（リフレクター）により光を効率的に集光し、日中の屋外や広大な工場敷地内でも遠方から確実に視認できる閃光を放ちます。

信頼性の高いギア駆動方式を採用

長寿命設計の小型モーターと精密な減速ギアユニットによる駆動方式を採用。ゴムベルトを使用しないギヤ機構のため、ベルトの滑りや断線のリスクがなく、振動に対しても回転ムラが少ない安定した動作を実現しています。

屋外設置に対応するIP54保護構造

正方向（グローブが上の状態）取付時にIP54の保護等級を実現。粉塵の侵入を抑え、あらゆる方向からの飛沫による影響を受けないため、水のかかる場所や屋外環境でも安心して運用可能です。

結線がスムーズなワンタッチコネクタ方式

電源線の接続にはスクリューレスの引締めコネクタを採用。本体裏側のレバーを操作するだけで簡単に結線・分離が可能で、高所や狭い場所での施工性・メンテナンス性を大幅に向上させています。

耐候性に優れたポリカーボネート樹脂グローブ

外殻のグローブには、衝撃に強く耐候性に優れたポリカーボネート樹脂を使用。長期間の屋外曝露においても退色や劣化を最小限に留め、クリアな視認性を長期間維持します。

メンテナンスを支える予備電球の標準付属

万が一の球切れに備え、本体内部に予備の電球が1個付属しています。現場での急なメンテナンス時も、部品を取り寄せる時間を待たずにその場で対応が可能です。

背面浸水を防ぐ専用防水ゴムシート

取付プレートと壁面の間に挟み込む専用の防水ゴムシートを同梱。壁面を伝う雨水が背面の配線穴や筐体内部に浸入するのを物理的に遮断し、高い防水信頼性を担保します。

選定時に評価したい強み

  • 省施工性： 壁付け特化構造とワンタッチコネクタにより施工時間を短縮。
  • 高視認性： 135mm径×40W電球の組み合わせによる圧倒的なアピール力。
  • 耐久性： 劣化に強いギア駆動と耐候性樹脂により長期運用をサポート。
  • 防水性： IP54準拠および背面防水シートにより屋外環境に強い。

施工・設置ガイド

本製品の性能を最大限に発揮し、防水性能を維持するために、以下の施工基準を遵守してください。

工程 作業内容・注意点
場所選定 常時振動のある場所を避け、凹凸のない平滑な壁面を選定してください。
穴あけ加工 垂直ピッチ90mm、水平ピッチ41mm、中心に配線穴15mmをあけます。
プレート固定 防水ゴムシートを装着したプレートをタッピンネジで確実に固定します。

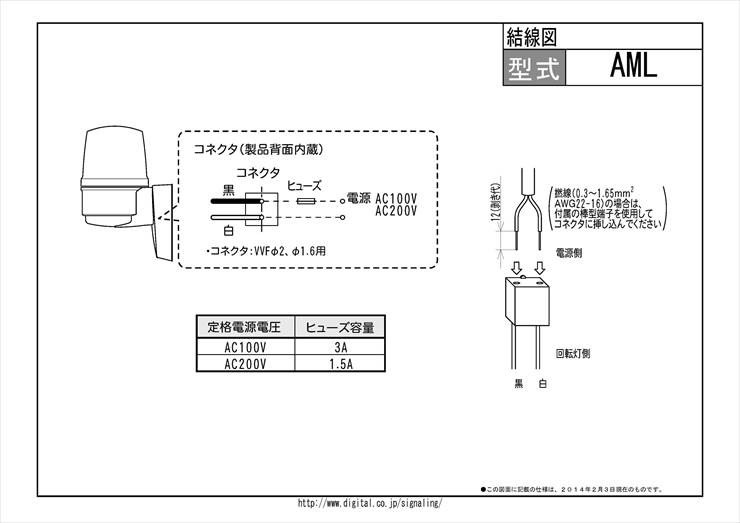

配線接続 推奨電線（VSF/VCT 0.3〜1.25mm2）を使用し、コネクタに確実に挿入します。

詳細構造・トラブルシューティング

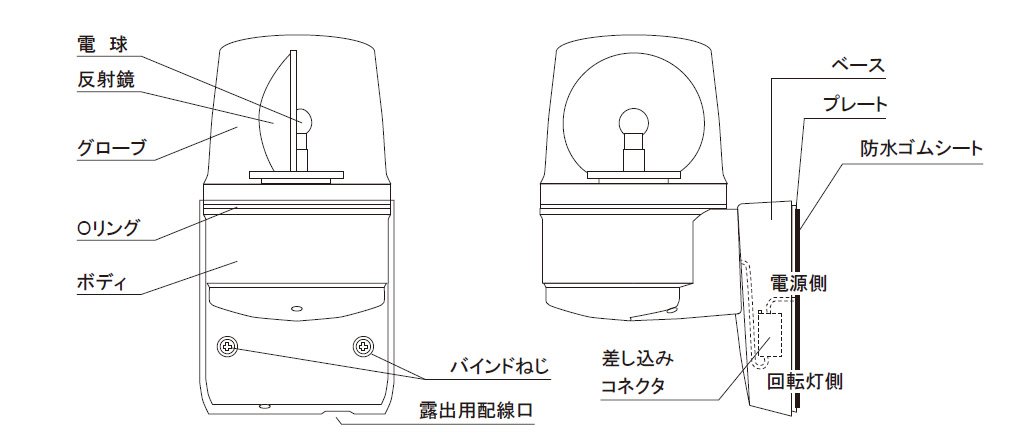

部品名称 詳細仕様・役割
電球 120V/40W（RP35、口金BA15D/19）
反射鏡 パラボラ形状。モーターにより140回/分で回転。
Oリング グローブとボディの接合部をシールする重要部品。

トラブルシューティング

現象 推定原因と処置
動作しない 電源電圧未到達またはヒューズ断。電源および3Aヒューズを確認。
回転するが不点灯 電球の球切れ。付属の予備球または指定電球に交換。
点灯するが不回転 モーター寿命または内部への異物混入。点検し改善しない場合はユニット交換。

製品仕様

項目 内容
品名 中型回転灯
品番 AML-100R
使用電球 120V 40W（口金：BA15D）
閃光回数 140回/分
電源電圧 AC100V 50/60Hz（許容範囲：90V〜110V）
消費電力 30W
使用可能周囲温度 -10℃〜+50℃
設置場所 屋内・屋外(壁面取付)
配線方法 コネクタ式
質量 約1,000g（詳細諸元では約0.8kg）
外観（ボディ） 樹脂(ホワイト) / ABS樹脂
外観（グローブ） 樹脂(赤) / ポリカーボネート樹脂
保護等級 IP54（正方向取付け時）

FAQ

Q：屋外で雨にさらされる場所でも設置可能ですか？ A：はい、IP54の防塵・防水構造を備えているため屋外設置が可能です。ただし、必ず「グローブが上」になる正方向で設置してください。
Q：取付金具は別途購入する必要がありますか？ A：いいえ、本製品は壁付け一体型ですので、付属の取付プレートのみで壁面に固定できます。
Q：電球が切れた場合、市販の電球でも代用できますか？ A：指定の仕様（120V/40W、口金BA15D/19、ガラス球RP35）を満たすものをご使用ください。本機には予備球が1個付属しています。
Q：ブザー音は鳴りますか？ A：AML-100Rは回転灯単体モデルのため、音声やブザー機能は搭載されておりません。
Q：配線の接続方法を教えてください。 A：本体裏側のワンタッチコネクタ式です。レバーを押し下げて芯線を挿入するだけで結線できます。
Q：電源電圧はDC24Vでも動作しますか？ A：いいえ、本製品はAC100V専用です。異なる電圧を印加すると故障の原因となります。
Q：ヒューズはどの程度の容量が必要ですか？ A：3Aのヒューズを電源側の非接地側に直列に挿入することを推奨します。
Q：グローブの色を黄色に変更したいのですが。 A：黄色のモデルは「AML-100Y」となります。ご希望の場合は別途お問い合わせください。
Q：逆さまや横向きでの設置は可能ですか？ A：逆さまの設置は防水性能を損なうため禁止です。基本は正方向（上向き）での設置を推奨します。
Q：頻繁に点滅させる制御回路に入れても大丈夫ですか？ A：頻繁なオンオフは電球のフィラメント寿命を著しく縮めるため、連続点灯での運用を推奨します。
