LED回転灯付音声報知器 レッド　AC100V [LRV-100R]

LED回転灯付音声報知器 レッド　AC100V [LRV-100R]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 音声報知器 LED回転灯 防雨構造 セキュリティ

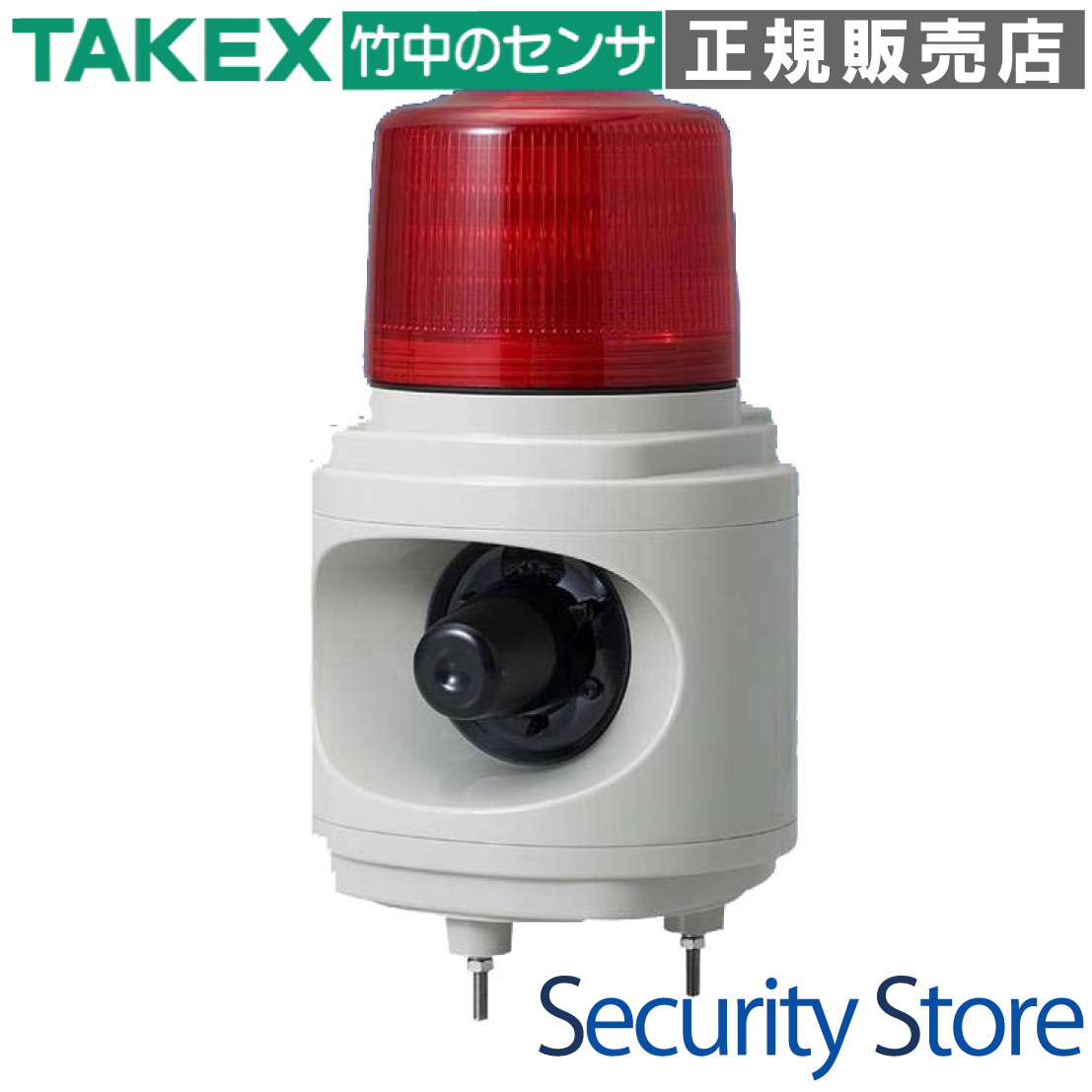

LED回転灯付音声報知器 LRV-100R（レッド） AC100V

高輝度LEDによる視覚的な閃光と、最大105dBの強力な音声メッセージで侵入者や周囲に警告を発する、高信頼性のセキュリティ報知デバイスです。

  • 型番： LRV-100R
  • 製品名： LED回転灯付音声報知器
  • 電源電圧： AC100V (50/60Hz)
  • 報知方式： 高輝度LED（32個）＋ デジタル音声（MP3）
  • 最大音圧： 105dB以上（前方1m）
  • 設置環境： 屋内・屋外（防雨構造）

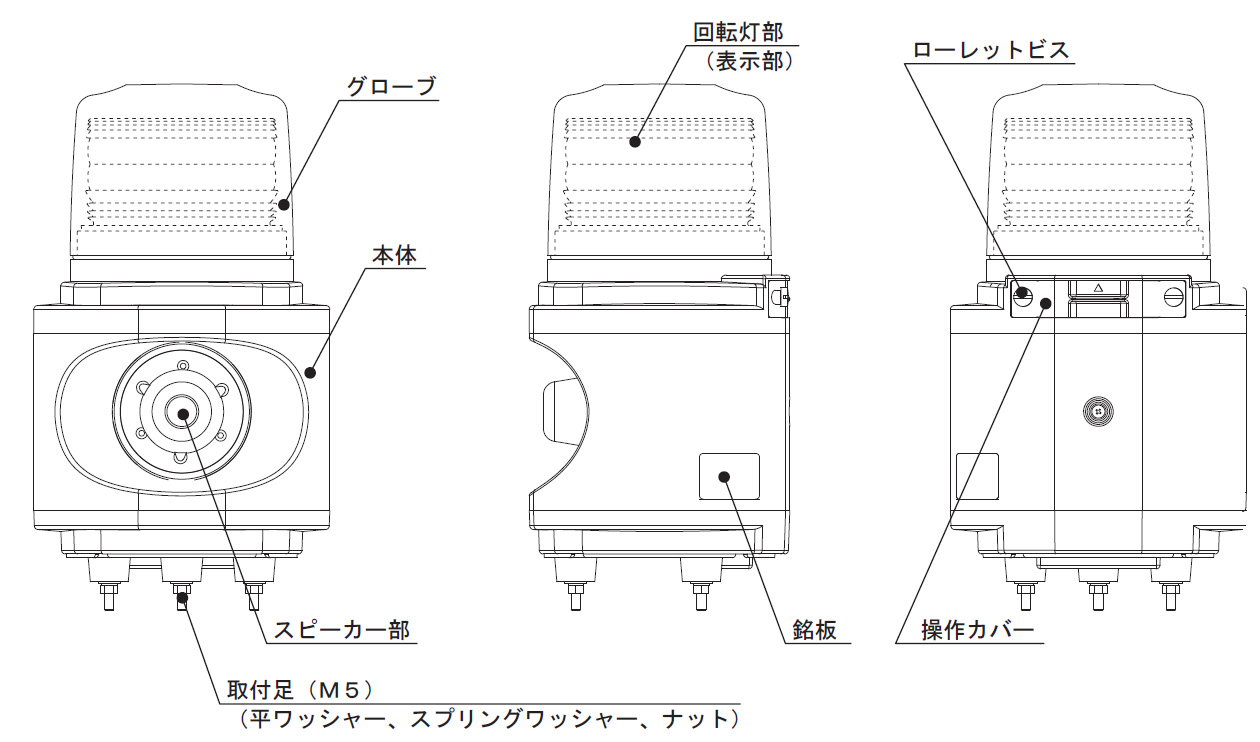

LRV-100R LED回転灯付音声報知器

資料ダウンロード

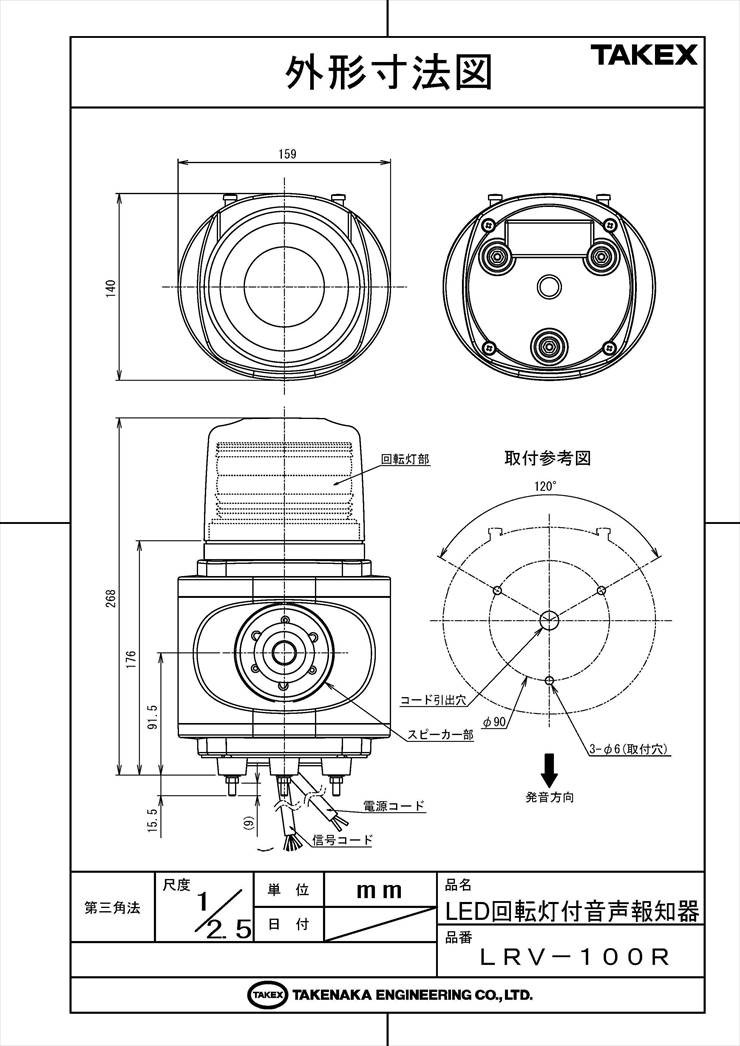

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

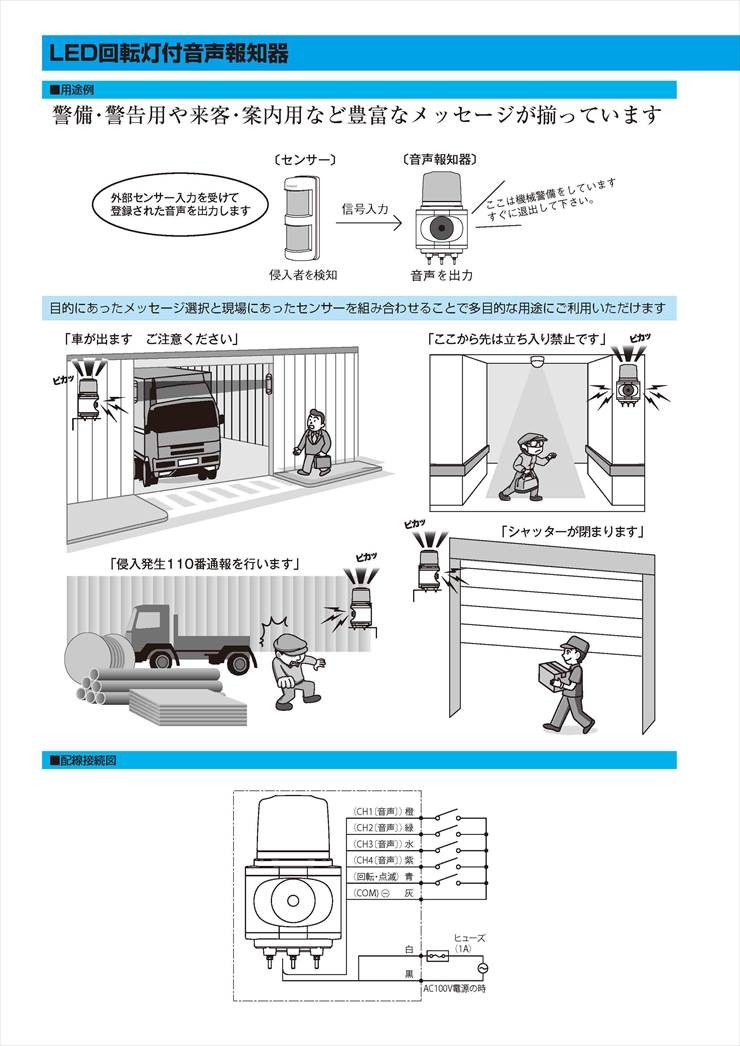

この製品が向いている用途

  • 重要施設や警戒エリアの侵入監視・威嚇
  • 駐車場出口や工事現場での車両出庫警告
  • 非常事態発生時の緊急一斉通報
  • 店舗やビルにおける防犯・防音対策

導入前に確認したいポイント

  • 電源がAC100V直結であるか
  • 屋外設置の場合「正方向」に設置可能か
  • 無電圧接点出力を持つ機器との連携
  • 周囲の騒音環境（最大105dBで対応可能か）

特長

高輝度LEDによる強力な視覚表示

32個の高輝度LEDを同心円状に配置。電子制御による「回転動作」または「フラッシュ動作」を選択でき、遠方からでも高い視認性を確保します。物理的な回転部がないため、摩耗による故障リスクが低く長寿命です。

最大105dBの高音圧音声報知

前方1mで最大105dB（ボリューム調整可能）の音圧を実現。広範囲や騒音の激しい現場でも、明確な音声メッセージで警告・案内を行うことができます。

多彩な4チャンネル音声制御

最大4種類の独立した音声メッセージを登録可能。各チャンネルに独立した入力端子を備えており、入力信号に応じた最適なメッセージを再生します。優先順位回路により、緊急度の高い情報の優先再生も可能です。

自由度の高い音声書き換え機能

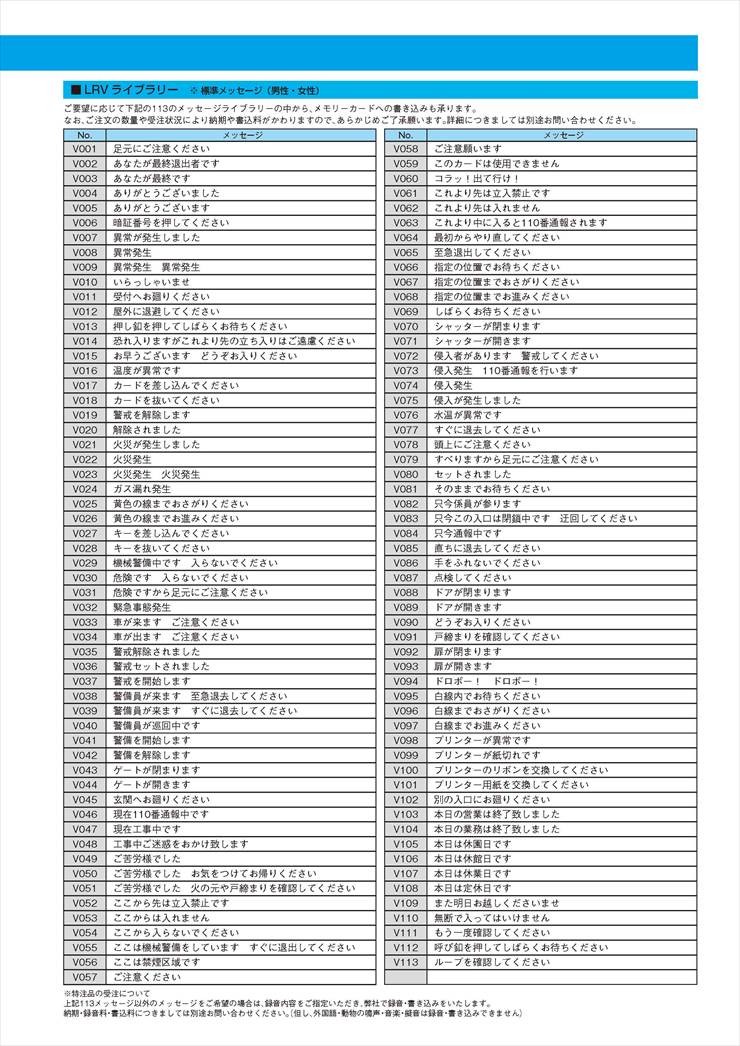

MP3データ形式に対応しており、汎用のメモリーカード（SDカード）を使用して現場で音声を自由に書き換えることができます。標準メッセージ113種に加え、独自のカスタムメッセージの運用も容易です。

電源と起動入力の個別配線設計

電源（AC100V）と起動入力（信号線）が別系統になっており、無電圧リレー接点入力での柔軟な制御が可能です。IoT機器やセンサーライト等と併用し、夜間のみ動作させるなどの高度な運用も行えます。

屋内・屋外対応の防雨構造

耐候性に優れたABS樹脂（本体）とアクリル樹脂（グローブ）を採用。防雨構造により屋外設置に対応しており、設置場所を選ばず幅広い用途で活躍します。

電子式回転メカニズムの採用

モーターを使用しない電子式回転を採用しているため、駆動音が発生せず、メンテナンスサイクルを大幅に延長できます。長期間の連続稼働が求められる業務用設備に最適です。

4CH優先順位制御ロジック

複数の起動入力が同時にあった場合、番号の大きいチャンネル（4CH > 3CH > 2CH > 1CH）が優先して再生される論理回路を搭載。防犯・案内・警告が重複した際も確実な情報伝達を担保します。

選定時に評価したい強み

  • 圧倒的な威嚇力： LED閃光と音声のダブル効果で、視覚・聴覚の両面に強力に訴求。
  • メンテナンスフリー： 電子式回転灯のため、モーターの焼き付きやベルト切れの心配がありません。
  • 現場対応力： 音量調整ボリュームやDIPスイッチによる動作モード切替など、現場での微調整が容易。
  • 高品質音声： デジタル音声処理エンジンにより、ノイズの少ないクリアな音声を再生。

施工・設置ガイド

設置の際は、製品の寿命と防水性能を維持するために以下の事項を遵守してください。

項目 詳細・注意点
取付方向 屋外：必ずスピーカ開口部を下に向ける「正方向」で設置してください。屋内：正方向・逆方向・横方向の設置が可能です。
取付面 剛性の高い壁面にM5ボルト3本で固定。振動によるビビリ音を防ぐため、確実に締め付けてください。
配線処理 AC100V電源線には1Aのヒューズを挿入することを推奨します。未使用の信号線は絶縁処理を行ってください。

内部設定・DIPスイッチ

背面の操作カバー内にあるDIPスイッチで挙動を変更できます。

スイッチ番号 ONの状態 OFFの状態（初期値）
1番：点灯同期 音声再生に連動して自動点灯 外部信号（青線）による独立制御
2番：点灯モード 点滅（フラッシュ）動作 回転（電子回転）動作

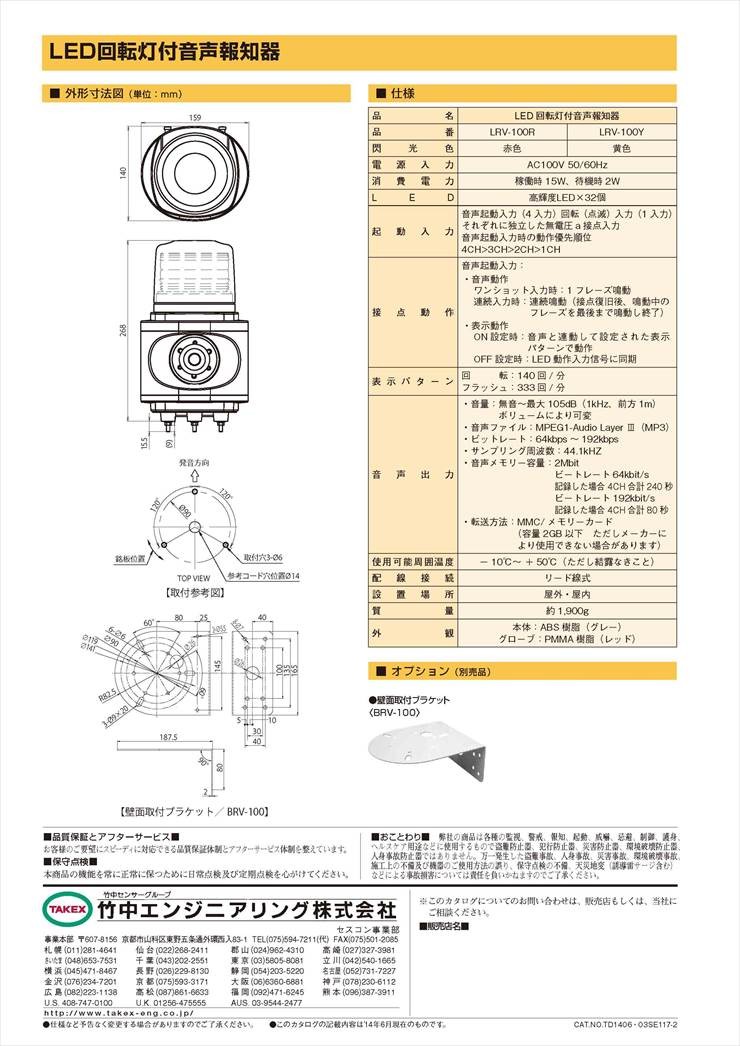

製品仕様

項目 内容
品名ＬＥＤ回転灯付音声報知器
品番ＬＲＶ－１００Ｒ
電源入力ＡＣ１００Ｖ ５０／６０Ｈｚ
消費電力稼働時１５Ｗ、待機時２Ｗ
閃光色レッド
ＬＥＤ高輝度ＬＥＤ×３２個
起動入力音声起動入力（４入力） 回転（点滅）入力（１入力）
それぞれに独立した無電圧ａ接点入力
音声起動入力時の動作優先順位：４ＣＨ＞３ＣＨ＞２ＣＨ＞１ＣＨ
接点動作音声起動入力：
【音声動作】ワンショット入力時：１フレーズ鳴動、連続入力時：連続鳴動（接点復旧後、鳴動中のフレーズを最後まで鳴動し終了）
【表示動作】ＯＮ設定時：音声と連動して設定された表示パターンで動作、ＯＦＦ設定時：ＬＥＤ動作入力信号に同期
表示パターン回転：１４０回／分、フラッシュ：３３３回／分
音声出力音量：無音〜最大１０５ｄＢ（１ｋＨｚ、前方１ｍ）ボリュームにより可変
音声ファイルＭＰ３ファイル形式（ビットレート：６４ｋｂｉｔ／ｓ〜１９２ｋｂｉｔ／ｓ、サンプリング周波数：４４．１ｋＨｚ）
音声メモリー容量２ＭＢ（６４ｋｂｉｔ／ｓで約２４０秒、１９２ｋｂｉｔ／ｓで約８０秒）
転送方法ＭＭＣ／メモリーカード（容量２ＧＢ以下）経由で本体メモリに書き換え
出荷時メッセージ1ch:防犯警報音+退去勧告、2ch:防犯警報音+110番通報依頼、3ch:車両出庫警告、4ch:ブザー音
使用可能周囲温度－１０℃〜＋５０℃（結露・氷結なきこと）
配線接続リード線式（長さ約1,000mm）
設置場所屋内・屋外
質量約１，９００ｇ
外観本体：樹脂（グレー） グローブ：樹脂（レッド）

FAQ

Q：音声メッセージは自分で作成したものに変更できますか？ A：はい、可能です。MP3形式（サンプリング周波数44.1kHz、ビットレート64〜192kbps）で作成した音声ファイルを、2GB以下のSDカードを使用して本体に書き換えることができます。
Q：屋外に設置する場合、雨の影響はありますか？ A：防雨構造ですので屋外設置が可能です。ただし、スピーカ開口部から水が入るのを防ぐため、必ず「正方向（スピーカが下を向く向き）」で設置してください。
Q：LEDだけを光らせる、または音声だけを鳴らすことはできますか？ A：可能です。DIPスイッチ1番をOFFに設定すれば、音声起動とLED起動（青線）を完全に独立させて制御できます。
Q：音量の調整はできますか？ A：はい、操作カバー内部の音量ボリュームを回すことで、無音から最大105dB（前方1m）まで無段階に調整可能です。
Q：複数のチャンネルに同時に入力があった場合、どの音声が流れますか？ A：チャンネル番号の大きい方が優先されます（4CHが最優先）。
Q：AC100V以外の電源で使用できますか？ A：本モデル（LRV-100R）はAC100V専用です。定格電圧以外での使用は故障の原因となりますのでお控えください。
Q：LEDの回転速度は変更できますか？ A：速度の変更はできませんが、DIPスイッチ2番により「回転（140回/分）」と「フラッシュ（333回/分）」のパターン切り替えが可能です。
Q：書き換えに使用するSDカードは挿したままにする必要がありますか？ A：いいえ、データ転送完了後は必ず抜いてください。本体内のメモリに保存されるため、カードを挿したままだと正常に動作（再生）しません。
Q：以前のモーター駆動式回転灯と比べてメリットは何ですか？ A：電子式のため、モーター摩耗やベルト切れなどの物理的故障がありません。また、動作音が非常に静かで、LEDによる高寿命化も実現しています。
Q：音声の合計時間はどのくらい登録できますか？ A：64kbpsのMP3ファイルの場合、全チャンネル合計で約240秒（4分）の録音が可能です。
