LHU-100R 車両通過検知用LED回転灯 レッド TAKEX 竹中エンジニアリング [LHU-100R]

LHU-100R 車両通過検知用LED回転灯 レッド TAKEX 竹中エンジニアリング [LHU-100R]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 車両通過検知 LED回転灯 音声報知 屋外対応

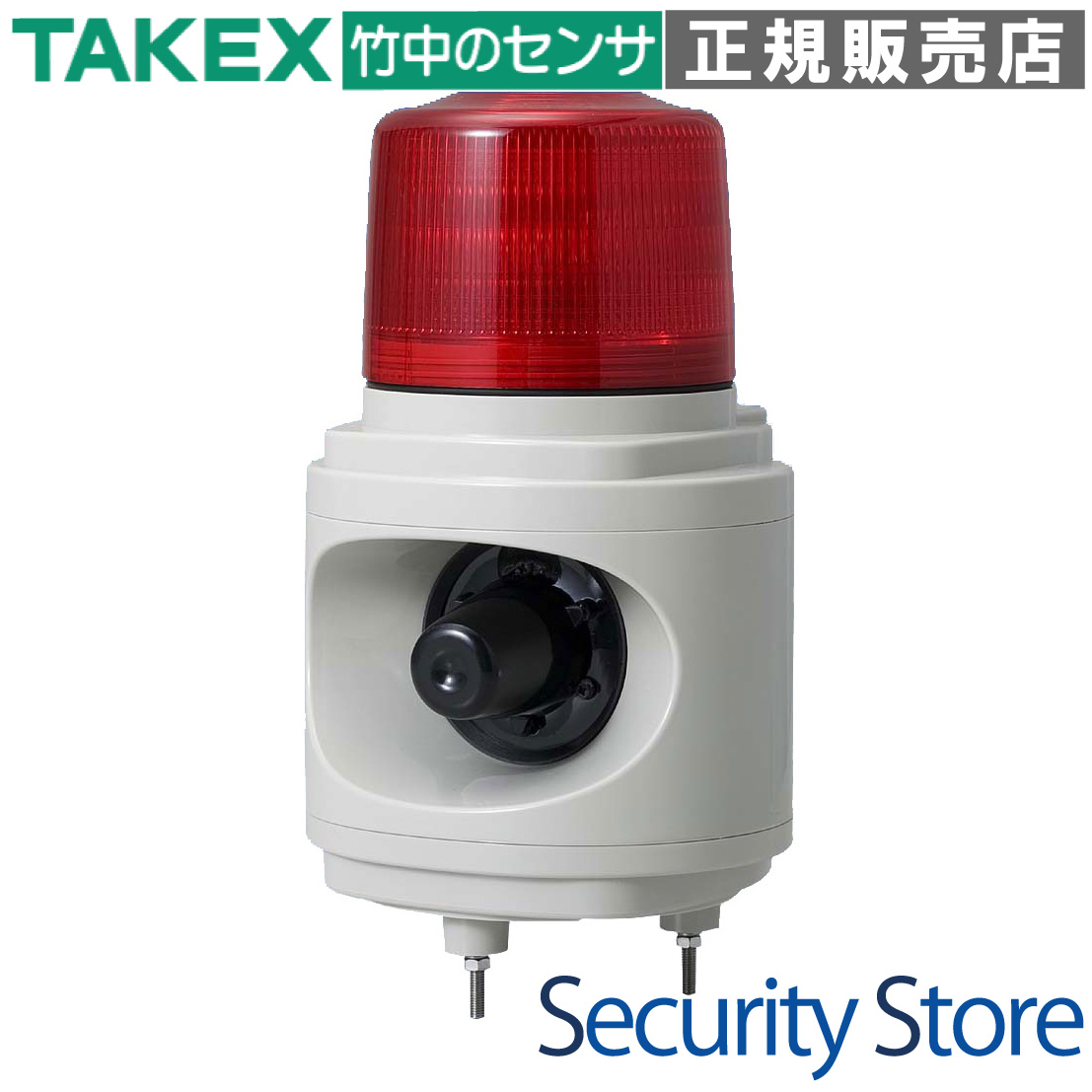

LHU-100R 車両通過検知用LED回転灯 レッド

2つのセンサー入力を統合的に解析し、車両の進行方向判別や人車識別を1台で行えるインテリジェントな音声報知付LED回転灯です。駐車場や敷地内からの車両出庫時に、歩行者や周囲の車両へ対して確実な注意喚起を行います。

  • 型番： LHU-100R
  • 方式： 音声報知機能付LED電子回転方式
  • 主な用途： 車両出庫警告、進行方向判別警告
  • 対応環境： 屋内・屋外（防雨構造）
  • 電源電圧： AC100V
車両通過検知用LED回転灯 LHU-100R

資料ダウンロード

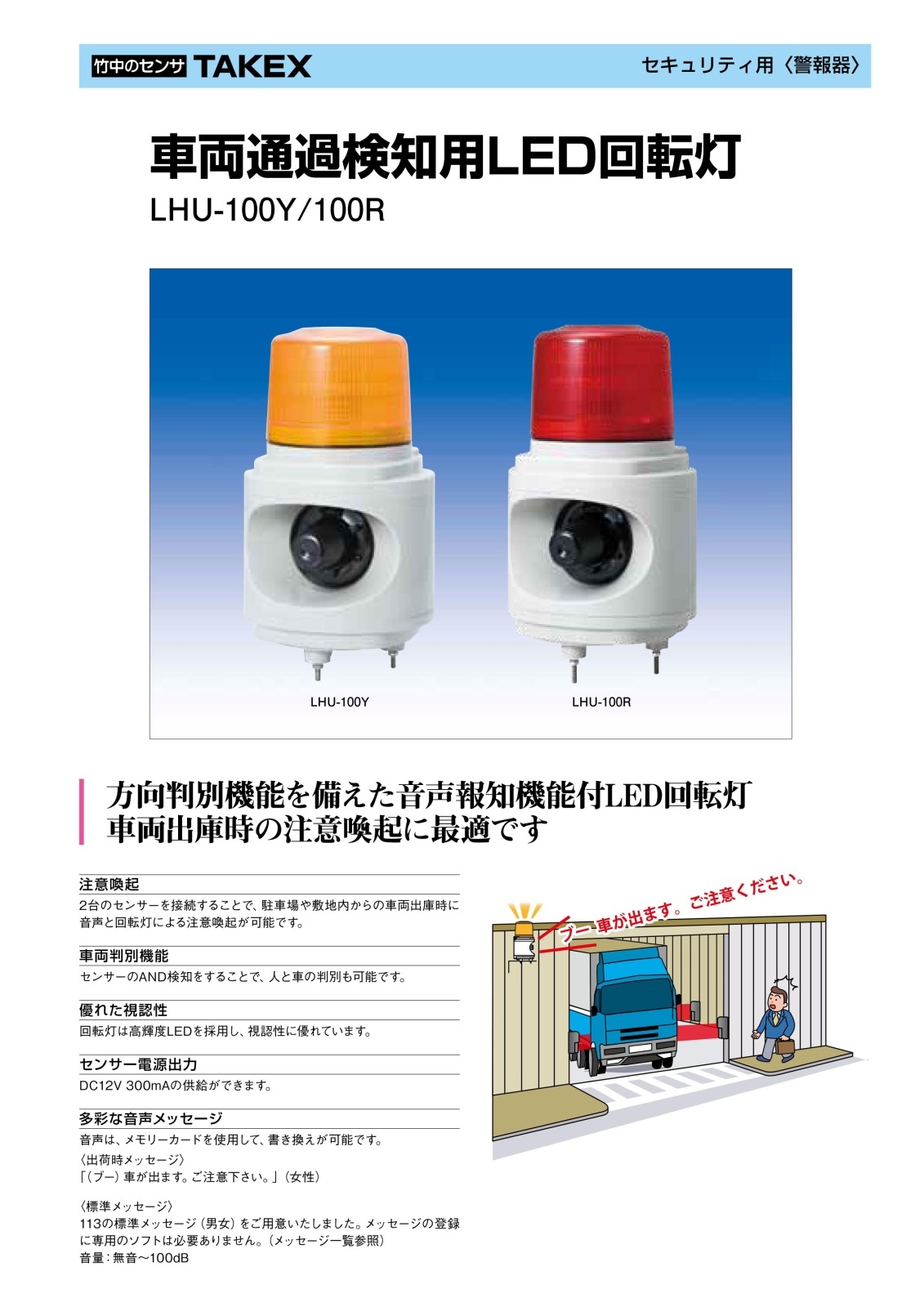

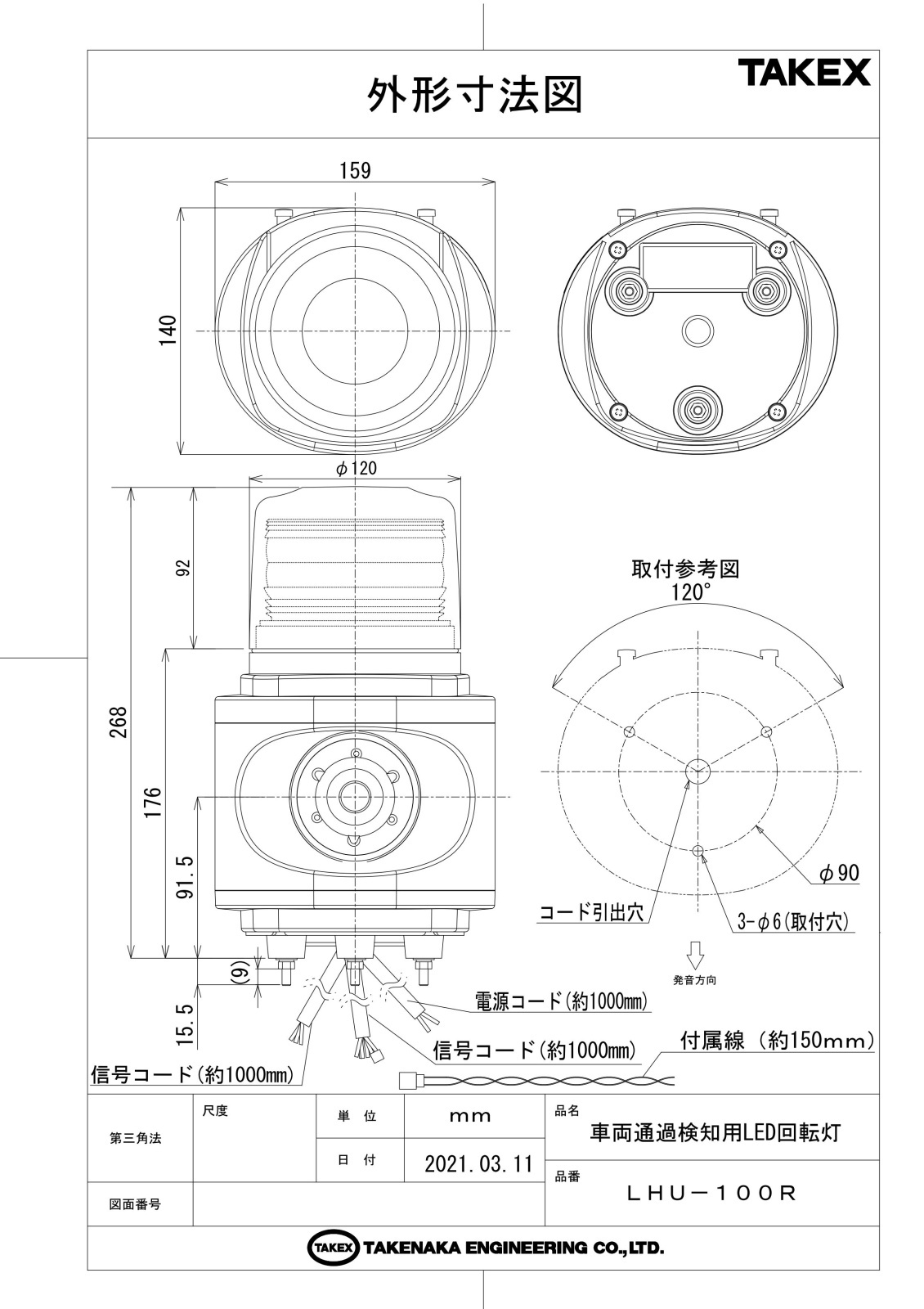

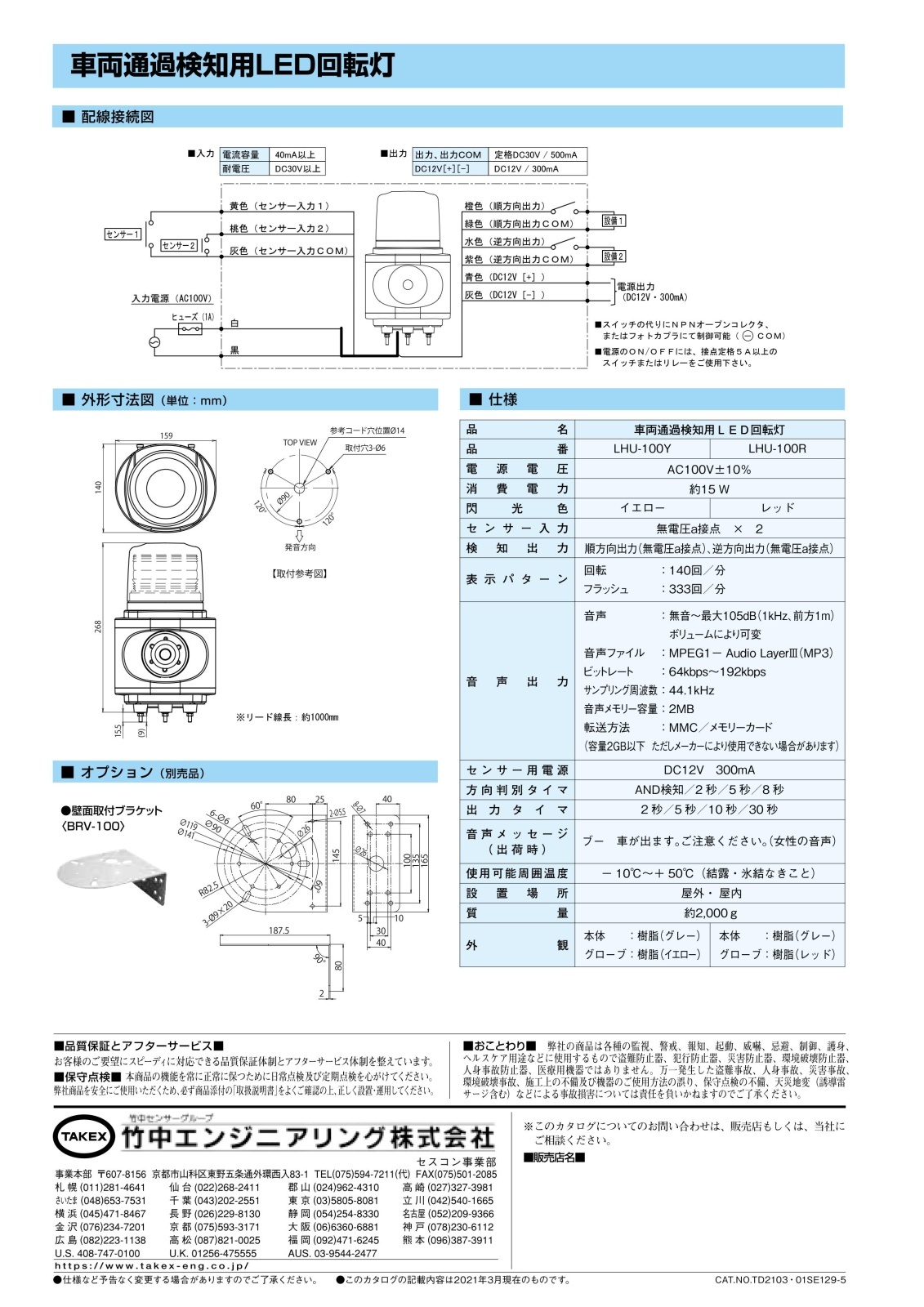

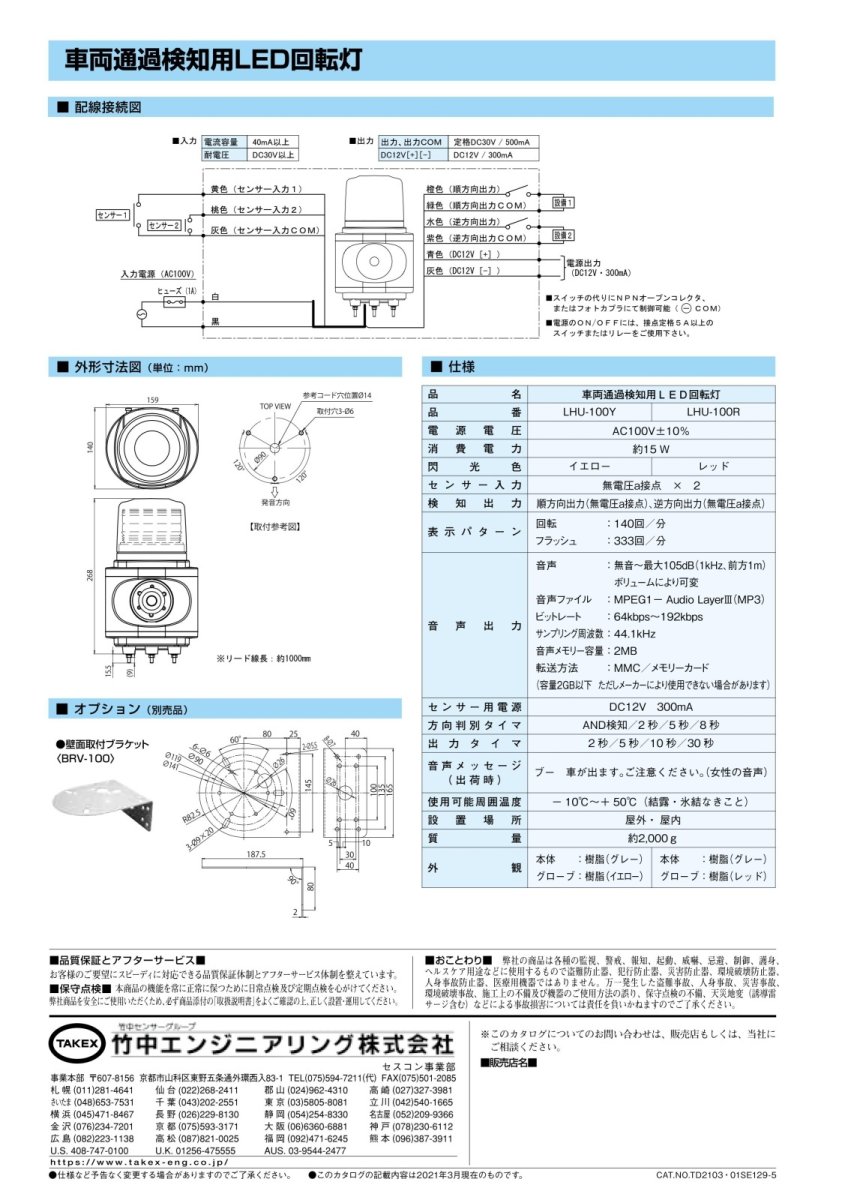

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 商業施設やマンションの車両出入口
  • 工事現場や工場の通路での歩行者警告
  • 一方通行路での逆走警告
  • センサーを用いた車両通過カウントの補助

導入前に確認したいポイント

  • 設置は必ず「スピーカーが下向き」になる垂直設置が必要です
  • 別途、検知用のセンサーが1〜2台必要です
  • AC100Vの電源工事が必要です
  • SDカード（2GB以下/FAT16）は音声書換時のみ必要です

特長

高精度な方向判別ロジックを搭載

2系統のセンサー入力を監視し、入力の順序と時間差（タイマー）を解析します。「センサー1→センサー2」の順で検知した「順方向」のみ動作させることが可能なため、出庫時のみ警告を発し、入庫時には無鳴動とする運用が可能です。近隣への騒音配慮にも直結します。

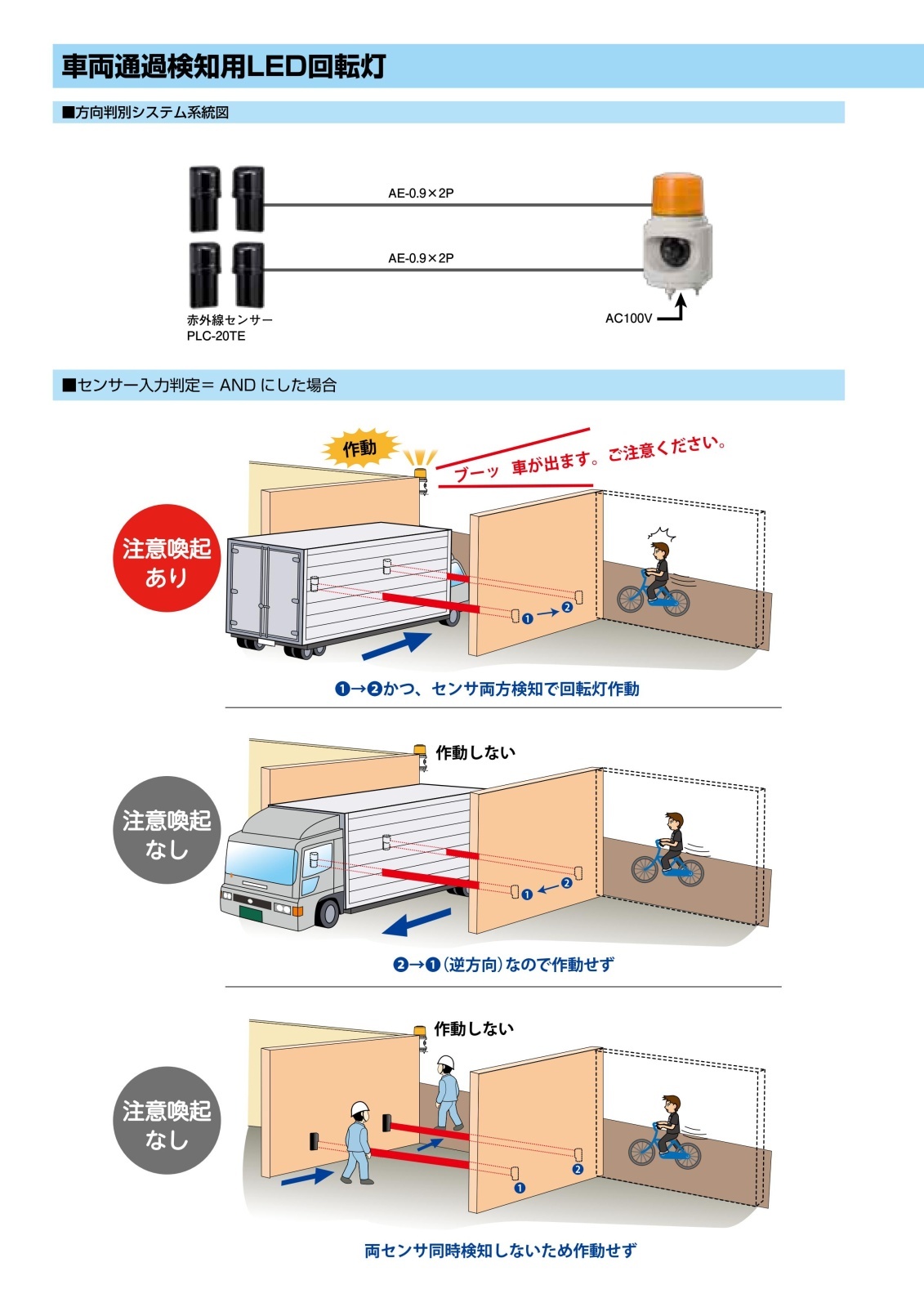

AND検知による人・車両の識別機能

2台のセンサーが同時に検知状態（ON）になった場合のみ動作させる「AND検知」モードを搭載しています。歩行者や自転車など、車長が短い物体では2つのセンサーを同時に遮断できないため、これらを無視して車両のみを確実に捉えるフィルタリングが可能です。

メンテナンスフリーな高耐久モーターレスLED

表示部には32個の高輝度赤色LEDを採用。従来のモーター駆動式回転灯と異なり、完全に電子制御で回転表現を行うモーターレス構造のため、磨耗や焼き付きによる故障の心配がなく、長期間にわたる安定運用をサポートします。

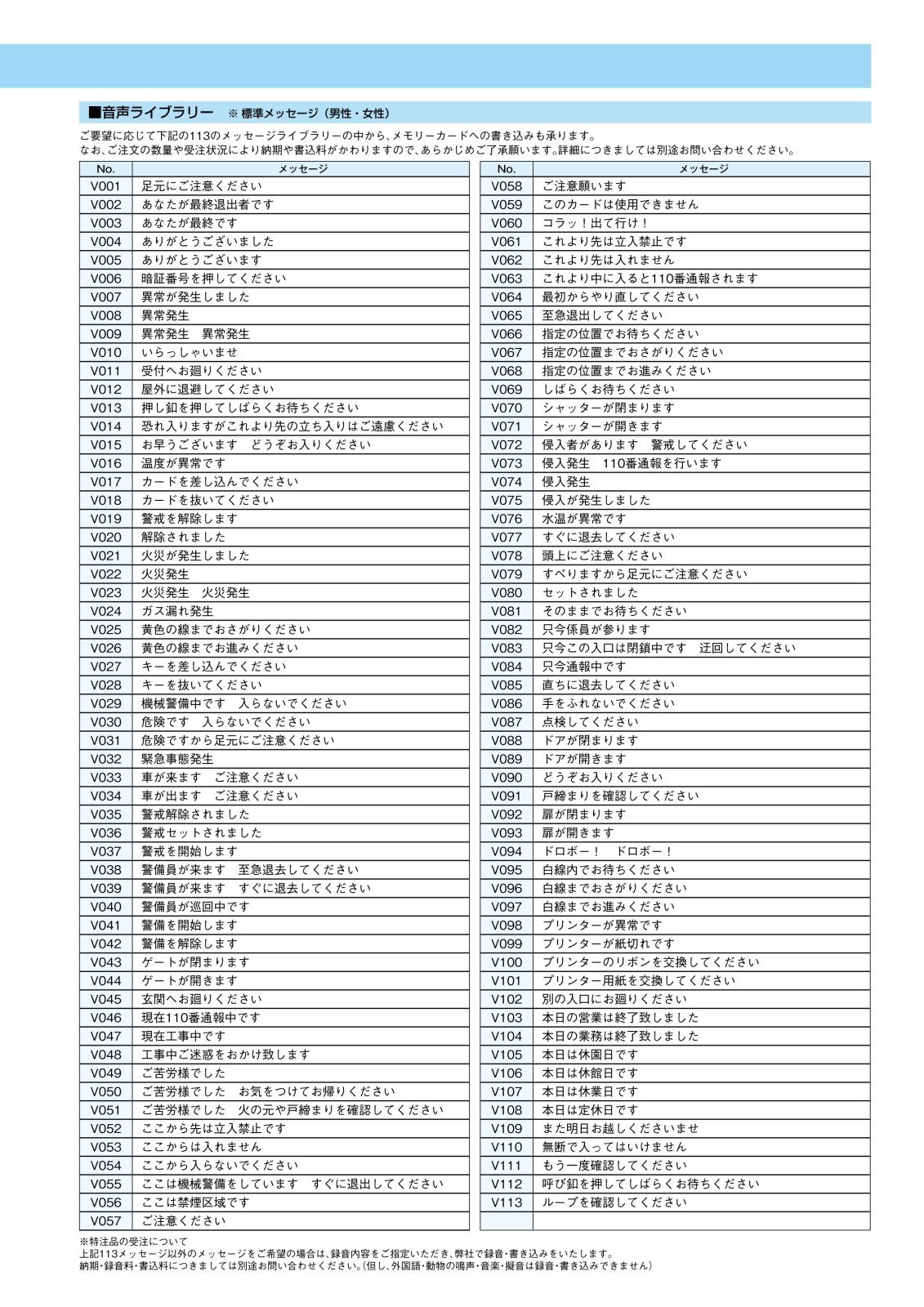

現場に合わせた音声メッセージのカスタマイズ

標準の「車が出ます。ご注意ください」に加え、MP3形式の音声データをSDメモリーカード経由で本体に転送可能です。現場の状況や運用ルールに合わせたオリジナルのアナウンスへ、専用ソフト不要で手軽に変更できます。

センサー用電源出力機能を内蔵

本体からDC12V 300mAの電源出力が可能です。接続する赤外線センサーなどの駆動電源を本機から供給できるため、施工時の電源確保の手間や配線コストを大幅に削減できます。

最大100dBの大音量設計

前方1m地点で最大100dBの大音量出力を実現。騒音の激しい屋外通路や工場内でも、視覚情報（LED）と聴覚情報（音声）の両面から強力に注意を促します。音量は無段階で調整可能です。

選定時に評価したい強み

  • 方向判別： 特定方向からの移動体のみを検知し、不要な警報をカット。
  • 誤報対策： AND検知により、人や動物による誤動作を最小化。
  • 施工性： センサー用電源出力により、周辺機器の電源工事が簡略化。
  • 柔軟性： 音声データの書換により、設置環境に応じた最適な警告が可能。

施工・設置ガイド

本機は防雨構造ですが、設置方法を誤ると浸水・故障の原因となります。以下のポイントを遵守してください。

確認項目 この製品での考え方
設置方向 スピーカー部が真下を向くように設置してください。横向き・逆向きは浸水の原因となります。
取付面 音圧による共振を防ぐため、コンクリート壁などの強固な場所へ固定してください。
配線処理 操作カバーのローレットビスは確実に締め、ケーブル導入部は防水処理を施してください。

内部設定（DIPスイッチ）

操作カバー内のスイッチで、方向判別タイマーおよび出力時間の調整が可能です。（変更は電源OFF時に実施）

機能 設定内容
方向判別タイマー AND検知 / 2秒 / 5秒 / 8秒 から選択可能。車両の通過速度に合わせて調整します。
出力タイマー 2秒 / 5秒 / 10秒 / 30秒 から選択可能。LED点灯と音声再生の持続時間を決めます。

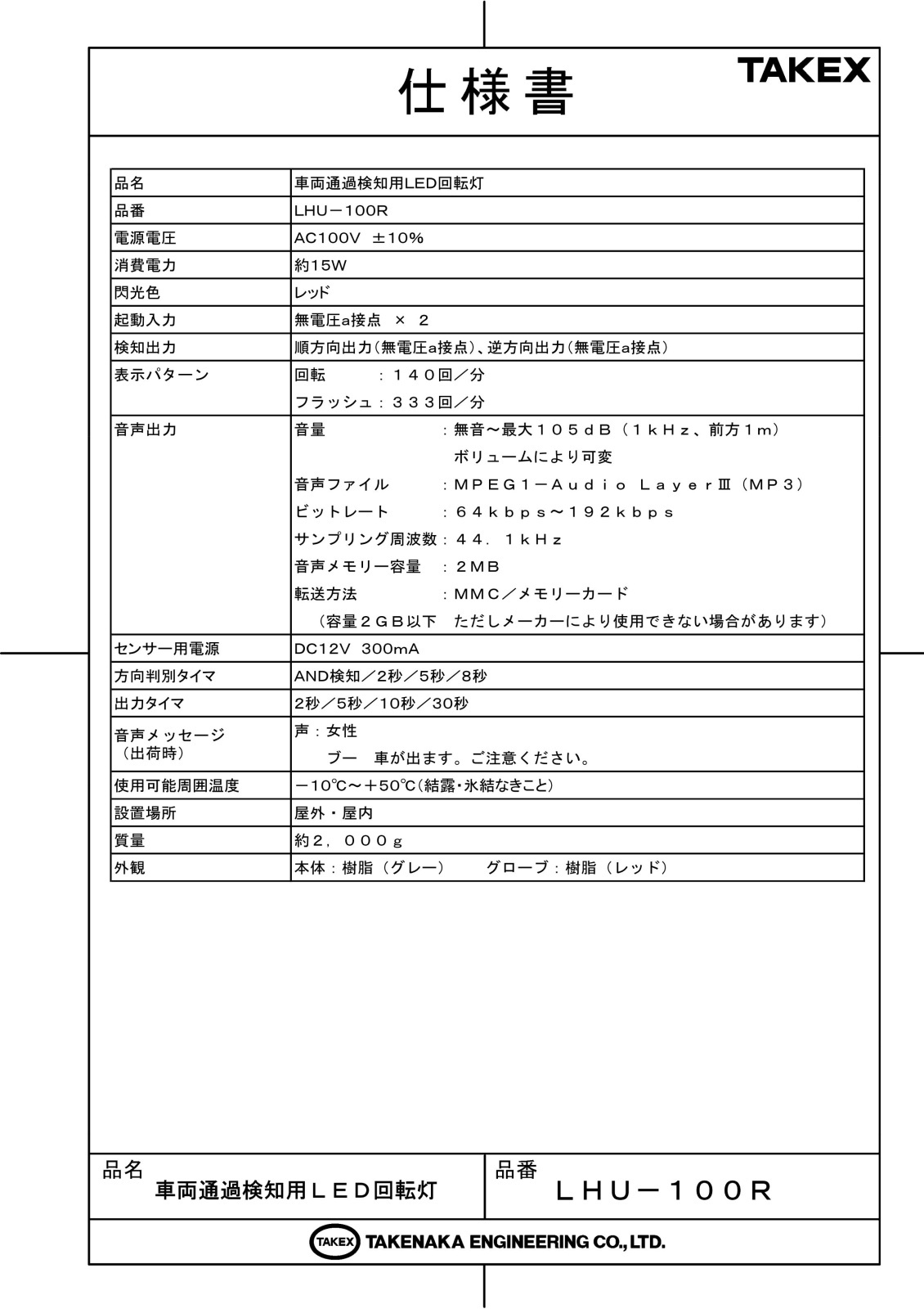

製品仕様

項目 内容
品名車両通過検知用LED回転灯
品番ＬＨＵ－１００Ｒ
電源電圧ＡＣ１００Ｖ ±１０％（50/60Hz）
消費電力約１５Ｗ（最大負荷時）
閃光色レッド
閃光部高輝度赤色LED × 32個（モーターレス電子回転式）
起動入力無電圧ａ接点 × ２（2入力3線式）
検知出力順方向出力（無電圧ａ接点）、逆方向出力（無電圧ａ接点）
センサー用電源出力ＤＣ１２Ｖ ３００ｍＡ以下
音声出力音量：無音〜最大１００ｄＢ（１ｋＨｚ、前方１ｍ）
音声ファイルＭＰＥＧ１－Ａｕｄｉｏ ＬａｙｅｒIII（ＭＰ３） 64〜192kbps
使用可能周囲温度－１０℃〜＋５０℃（結露・氷結なきこと）
設置場所屋外・屋内（防雨構造、垂直設置）
質量約２，０００ｇ
材質本体：樹脂（グレー）、グローブ：耐候性樹脂（レッド）

FAQ

Q：人を通さず、車だけを検知して鳴らすことはできますか？ A：はい、可能です。2台のセンサーを使い、方向判別タイマーを「AND検知」に設定することで、2つのセンサーを同時に遮断する車長のある物体（車両）のみに反応させることができます。
Q：音声の書き換えに特別なソフトは必要ですか？ A：いいえ、必要ありません。市販のSDカード（2GB以下/FAT16フォーマット）に「1.mp3」という名前で保存し、本体のSDカードスロットに差し込んで電源を入れるだけで自動的に転送されます。
Q：屋外で横向きや下向きに設置しても大丈夫ですか？ A：いいえ、屋外設置の場合は必ずスピーカーが真下を向く「垂直設置」を行ってください。それ以外の向きでは内部に雨水が浸入し、故障の原因となります。
Q：電源は何Vに対応していますか？ A：家庭用やオフィス用のコンセントと同じ AC100V 対応です。
Q：センサーの電源を別途用意する必要はありますか？ A：本機にはDC12V 300mAのセンサー用電源出力が内蔵されていますので、接続するセンサーの消費電力が範囲内であれば、本機から電源を供給可能です。
Q：LEDの寿命はどのくらいですか？ A：本機はモーターレスの電子回転方式を採用しているため、従来の物理的に回転するモデルに比べて圧倒的に長寿命で、メンテナンスサイクルを大幅に延長できます。
Q：音声は鳴らさずにLEDだけ回転させることはできますか？ A：はい、可能です。操作カバー内のボリュームを最小にすることで、実質的に無音（LED回転のみ）の状態で運用いただけます。
Q：逆走（逆方向からの進入）を知らせることはできますか？ A：はい、逆方向検知時の専用出力端子（緑/紫リード線）を備えていますので、外部機器と組み合わせることで逆走警告システムを構築可能です。
Q：使用できるSDカードに制限はありますか？ A：容量2GB以下のSDカード（SDHC/SDXC不可）かつ、FAT16形式でフォーマットされたものをご使用ください。
Q：音量の調節範囲は？ A：無段階のボリューム調整により、無音から最大100dBまで調整可能です。
