LHU-100Y 車両通過検知用LED回転灯 イエロー TAKEX 竹中エンジニアリング [LHU-100Y]

LHU-100Y 車両通過検知用LED回転灯 イエロー TAKEX 竹中エンジニアリング [LHU-100Y]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 車両通過検知 LED回転灯 音声報知機能 方向判別

LHU-100Y 車両通過検知用LED回転灯 イエロー

2系統のセンサー入力を論理的に処理し、車両の「進行方向」や「人・車の判別」を行うインテリジェント機能を搭載したLED回転灯です。駐車場出口での出庫注意喚起など、特定の方向に移動する車両のみを検知して音声と光で警告する現場に最適です。

  • 型番： LHU-100Y
  • 製品名： 車両通過検知用LED回転灯 イエロー
  • 方式 / カテゴリ： 音声報知機能付LED回転灯（方向判別・AND検知対応）
  • 主な用途： 駐車場・工場敷地・建設現場からの車両出庫注意喚起
  • 電源： AC100V（センサー用DC12V出力機能付）
  • 報知機能： 高輝度LED（回転/点滅）＋ 最大100dB音声メッセージ
車両通過検知用LED回転灯 LHU-100Y 製品画像

資料ダウンロード

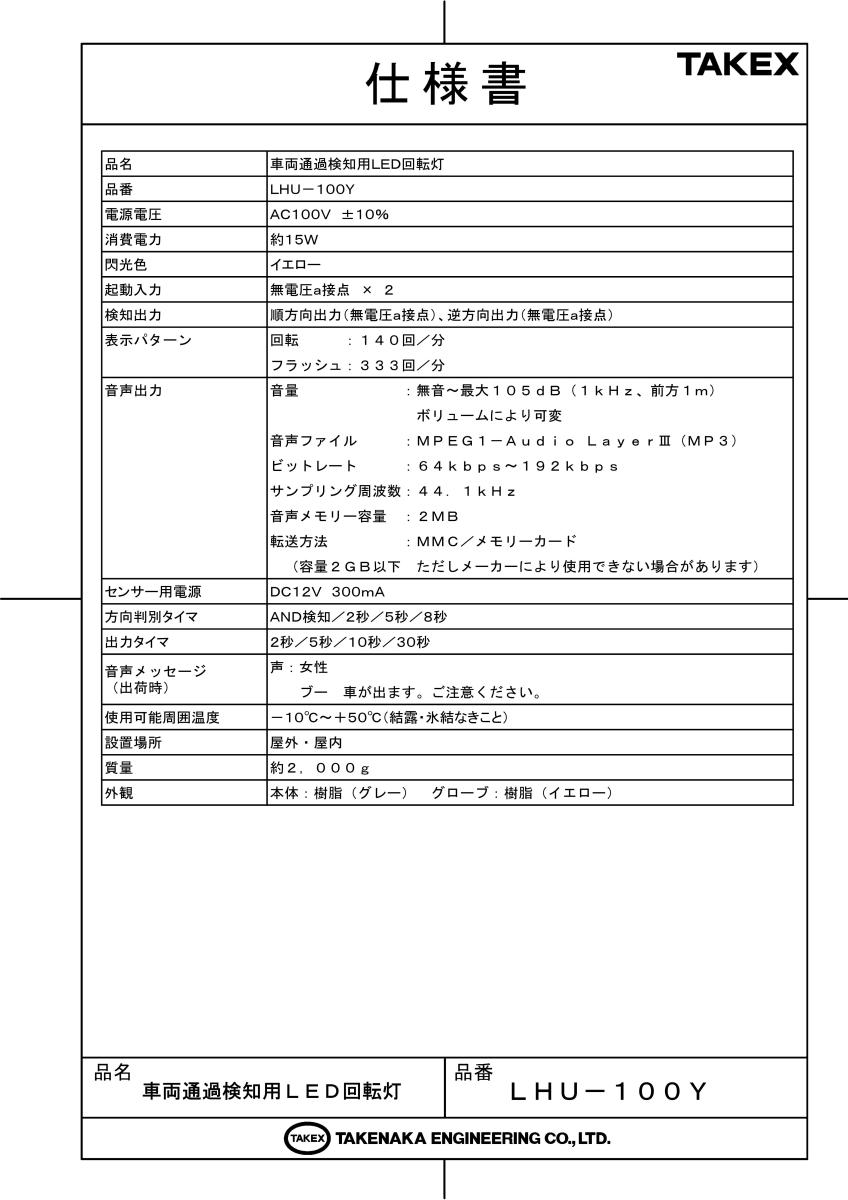

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 駐車場の出口における歩行者への注意喚起
  • 工場や倉庫の搬入口での車両入換警告
  • 一方通行路での逆走車両への警告
  • 工事現場の車両ゲート自動案内

導入前に確認したいポイント

  • AC100V電源の供給が可能か
  • 検知用センサー（光電センサー等）2台の設置場所
  • 取付面が共振しにくい強度を持っているか
  • 屋外設置の場合、正立状態で設置できるか

特長

ベクトル検知による高度な方向判別

2台の外部センサーからの入力を監視し、あらかじめ設定した順序（センサー1→2）で通過した場合のみ報知を行います。逆方向の通過に対しては発報せず制御用接点のみを出力するため、「出る車には警告し、入る車には反応しない」といった効率的な運用が本体1台で完結します。

人と車両を識別するAND検知ロジック

方向判別タイマーを「AND検知」に設定することで、2台のセンサーが同時にONになった場合のみ動作させることが可能です。センサーの間隔を調整することで、歩行者の通過（片方のみ遮断）には反応せず、車幅のある車両のみを確実に検知するフィルタリングを実現します。

32個の高輝度LEDによる優れた視認性

グローブ内部には32個の高輝度LEDを配置。従来の電球式に比べ視認性が高く、長寿命・省電力です。回転（140回/分）による強力なフラッシュ効果で、昼夜を問わず遠方からの視認を可能にします。

現場に合わせた音声メッセージのカスタマイズ

出荷時には「車が出ます。ご注意ください」というメッセージが登録されていますが、メモリーカード（SDカード等）を使用してMP3形式のオリジナル音声に書き換えが可能です。113種類の標準メッセージから選ぶことも、自作の音源を現場で適用させることも容易です。

最大100dBの大音量設計と無段階調整

前方1mで最大100dB（1kHz）の大音量スピーカーを搭載。騒音の激しい工事現場や交通量の多い道路沿いでも、確実な注意喚起が行えます。音量は操作パネル内のボリュームで無音から最大まで調整可能です。

センサー用DC12V電源出力機能を内蔵

本体から外部センサー駆動用のDC12V（300mA以下）を供給できるため、別途センサー用の電源ユニットを用意する必要がありません。配線工数を削減し、システム全体のシンプル化に貢献します。

現場適応力を高める出力タイマー設定

DIPスイッチの切り替えにより、報知動作時間を2秒、5秒、10秒、30秒から選択可能です。車両が完全に通過しきってから一定時間延長して動作させるホールド機能により、安全マージンを確保した運用が行えます。

選定時に評価したい強み

  • 高性能ロジック： 外付けのタイマーユニット不要で、方向判別と人車判別が可能。
  • 施工性の高さ： AC100V直結。センサー用電源も本体から供給できるオールインワン設計。
  • 自由な報知： MP3書き換え対応により、多言語対応や現場特有の案内にも即座に対応。
  • 高い耐久性： 防雨構造により屋外設置に対応。2kgの堅牢な筐体設計。

施工・配線ガイド

本機は正立設置を前提とした防雨構造です。横向きや逆さまでの設置は浸水の原因となるため避けてください。また、大音量による共振を防ぐため、剛性の高い壁面への設置を推奨します。

リード線仕様詳細

線色 機能種別 内容・定格
白 / 黒 入力電源 AC100V ±10%（極性なし）
黄 / 桃 センサー入力 無電圧a接点入力（黄：センサー1 / 桃：センサー2）
灰 入力共通(COM) 入力信号の共通線
橙 / 緑 順方向出力 順方向検知時にON（DC30V 500mA以下）
水 / 紫 逆方向出力 逆方向検知時にON（DC30V 500mA以下）
青 / 灰 電源出力 DC12V 300mA以下（外部センサー駆動用）

内部設定（DIPスイッチ）

設定項目 選択可能なモード / 時間
方向判別タイマー AND検知（同時入力）、2秒、5秒、8秒
出力タイマー 2秒、5秒、10秒、30秒（センサーOFF後のホールド時間）

製品仕様

項目 内容
品名 車両通過検知用LED回転灯
品番 LHU-100Y
電源電圧 AC100V ±10%
消費電力 約15W
閃光色 イエロー
起動入力 無電圧a接点 × 2
検知出力 順方向出力（無電圧a接点）、逆方向出力（無電圧a接点）
表示パターン 回転：140回/分
音声出力 音量：無音〜最大100dB（1kHz、前方1m） ボリュームにより可変
音声ファイル形式 MPEG1-Audio Layer III (MP3) / ビットレート: 64〜192kbps / 44.1kHz
音声メモリー 内蔵2MB（SDカード等で転送、対応容量2GB以下、FAT16形式）
センサー用電源出力 DC12V 300mA
方向判別タイマ AND検知 / 2秒 / 5秒 / 8秒
出力タイマ 2秒 / 5秒 / 10秒 / 30秒
出荷時メッセージ 「（プー） 車が出ます。ご注意ください。」（女性）
使用可能周囲温度 -10℃〜+50℃（結露・氷結なきこと）
設置場所 屋外・屋内
質量 約2,000g
外観 本体：樹脂（グレー） グローブ：樹脂（イエロー）

FAQ

Q：人には反応せず、車だけに反応させることはできますか？ A：はい、可能です。2台のセンサーを設置し、内部のDIPスイッチを「AND検知」に設定してください。センサーの間隔を歩行者の幅より広く設定することで、車幅のある車両が両方のセンサーを同時に遮った時のみ動作させることができます。
Q：屋外に設置する場合、どのような向きでも大丈夫ですか？ A：いいえ、防雨構造を維持するため「正立設置（上向き）」のみとなります。横向きや逆さまでの設置は、内部に水が溜まり故障の原因となるため絶対に行わないでください。
Q：音声メッセージを自分で作成した録音データに変えられますか？ A：可能です。MP3形式（サンプリング周波数44.1kHz、ビットレート64〜192kbps）で作成したデータを2GB以下のメモリーカード（FAT16フォーマット）に保存し、所定の手順で本体に転送してください。
Q：接続するセンサーの電源を別途用意する必要はありますか？ A：本機にはDC12V 300mAの電源出力機能が備わっているため、一般的な光電センサー等であれば本機から直接電源を供給できます。
Q：音量はどの程度まで大きくできますか？ A：最大100dB（前方1m）です。これはガード下や騒がしい工場内に相当する大きな音量ですので、周辺環境に合わせてボリュームを調整してご使用ください。
Q：逆方向に車が通った時に、外部の機器を動かすことはできますか？ A：可能です。本機には「逆方向出力」用の無電圧接点（水色・紫色線）がありますので、これを利用してゲートの制御や別系統の報知機と連動させることができます。
Q：SDHCカード（4GB以上）は使用できますか？ A：使用できません。2GB以下の標準的なSDカード（FAT16フォーマット）をご使用ください。
Q：夜間だけ音量を下げたり、動作を止めたりすることはできますか？ A：本機単体にはタイマー機能はありません。AC100Vの電源入力側に市販のタイムスイッチ等を設けることで、時間帯による制御が可能です。
Q：点滅ではなく、ずっと光りっぱなしにできますか？ A：本製品は回転灯としての動作を基本としており、静止点灯モードはありません。
Q：センサーとの配線距離はどのくらいまで伸ばせますか？ A：使用する電線の太さにもよりますが、電圧降下を考慮し、通常100m程度を目安としてください。
