大型LED回転灯 [VL17M-100APG]

大型LED回転灯 [VL17M-100APG]

販売価格: 会員のみ販売

商品詳細

大型LED回転灯 屋外対応(IP23) AC100V仕様 モーターレス

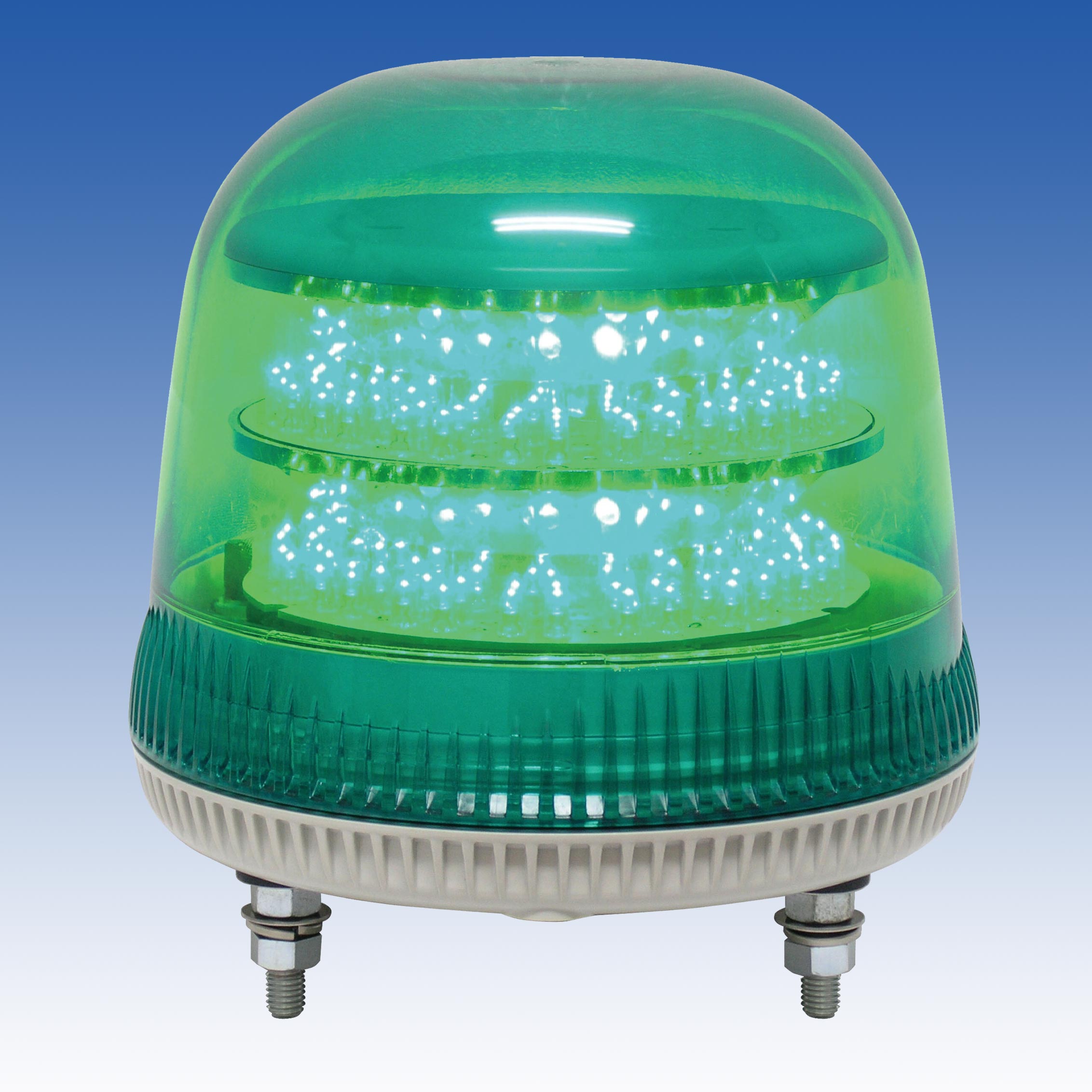

大型LED回転灯 ニコモア VL17M-100APG

VL17M-100APGは、160個の高輝度LEDを惜しみなく配置した、視認性抜群の大型LED回転灯です。物理的な回転駆動部を持たないモーターレス設計（ソリッドステート）により、従来の電球式のような摩耗トラブルを排除し、極めて高い耐久性とメンテナンスフリーを実現しました。工場、建設現場、公共施設などの広範囲なエリアでの異常報知や注意喚起に最適です。

  • 型番： VL17M-100APG
  • 方式： LED流動方式（モーターレス・ソリッドステート）
  • 主な用途： 工場、工事現場、物流センター、大型施設等の異常・動作報知
  • 設置環境： 屋内・屋外（正方向取付時 IP23）
  • グローブ色： 緑（Green）

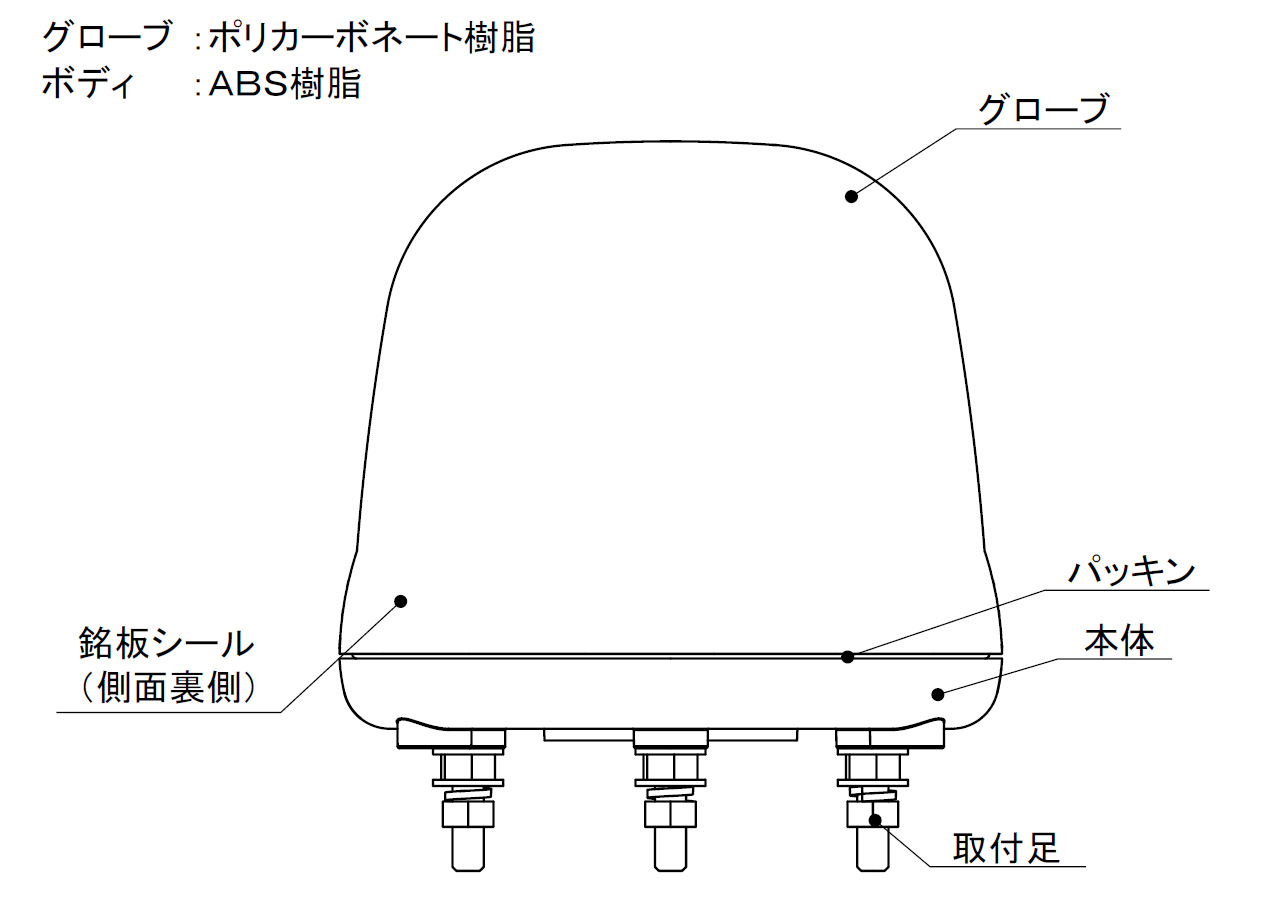

VL17M-100APG 大型LED回転灯

資料ダウンロード

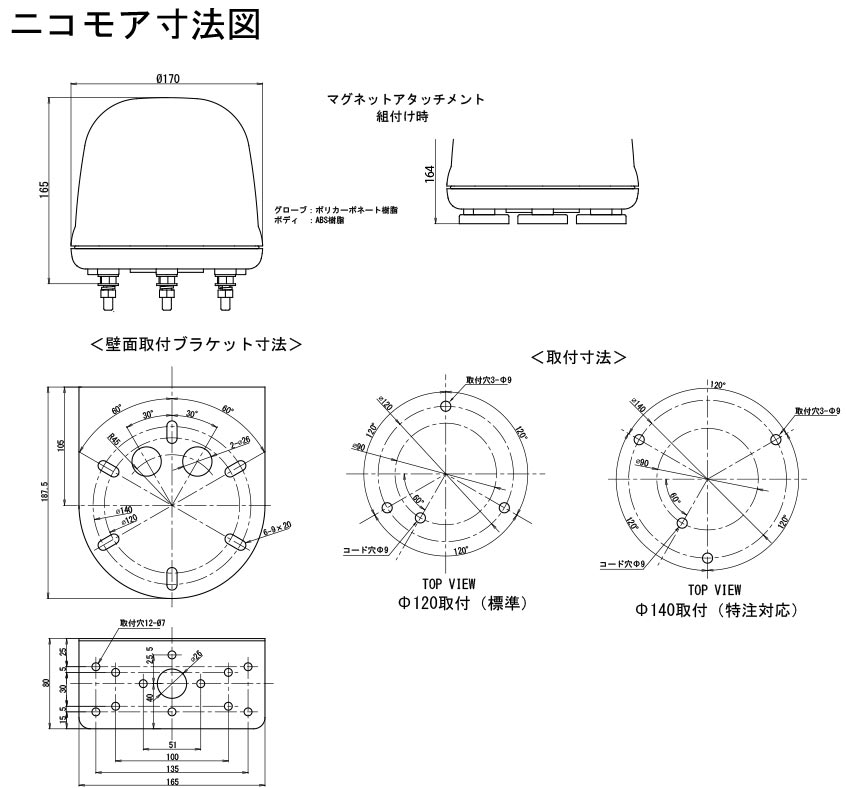

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 広大な工場のライン異常・稼働状態の可視化
  • 大型車両の出入り口等における歩行者への警告
  • 港湾、工事現場等の屋外施設での安全管理
  • 遠方からの視認性が求められる緊急事態の報知

導入前に確認したいポイント

  • 電源電圧がAC100Vであることを確認してください
  • 屋外設置の場合、取付方向は「正方向（上向き）」限定です
  • 取付ピッチはΦ120またはΦ140に対応しています
  • 外部制御を行う場合はNPNオープンコレクタ等をご用意ください

特長

160個の超高輝度LEDによる圧倒的な視認性

内部に160個もの超高輝度LEDを円周状に密に配置。発光面積を大きく確保した大型設計により、近距離はもちろん、遠方や上下方向からの視認性にも非常に優れています。広範囲にわたり確実な注意喚起を促すことができます。

モーターレス構造による長寿命・メンテナンスフリー

従来の回転灯のようなモーターやベルトなどの物理的な駆動部を持たない「流動式（ソリッドステート）」を採用。磨耗による故障や部品交換の必要がなく、振動にも強いため、長期間にわたり安定して動作します。保守点検の負担を大幅に軽減します。

環境に配慮した省電力設計（消費電力 約9W）

光源に最新のLEDテクノロジーを導入することで、電球式と比較して大幅な省電力を実現。連続運転が必要な現場においても、電気代を抑えつつ地球環境への負荷を低減する「エコ」な運用が可能です。

外部入力による多様な制御に対応

回転（閃光）動作だけでなく、外部からの信号入力（NPNオープンコレクタ等）により点滅動作や消灯を遠隔でコントロールできます。システムの稼働状況に合わせた柔軟な報知パターンの構築が可能です。

動作パターンを自由に切り替え可能

内部のDIPスイッチを操作することで、回転速度を「低速（100回/分）」と「高速（220回/分）」から選択できるほか、点滅パターンの切り替えも可能。設置現場の緊急度や周囲の環境に合わせた最適な表現を選択できます。

ポリカーボネート製グローブによる高い堅牢性

グローブの材質には、耐衝撃性に優れたポリカーボネート樹脂を採用。工事現場での飛来物や万が一の転倒時にも破損しにくく、過酷な環境下での使用に耐えうる頑丈な設計となっています。

選定時に評価したい強み

  • 抜群の存在感： 大型サイズと圧倒的なLED数により、視覚的インパクトが極めて高い。
  • 信頼のモーターレス： 故障原因の多くを占める駆動部がないため、24時間稼働にも最適。
  • 高い耐候性： IP23（正方向取付時）の防雨構造を確保しており、屋外での使用が可能。
  • 柔軟な施工性： Φ120/140の両ピッチに対応し、既存ブラケット等の流用もしやすい。

施工・設置ガイド

本製品の性能を最大限に発揮し、安全に使用するために以下の施工ガイドを遵守してください。

項目 施工・運用の考え方
取付方向 屋外では必ず「正方向（上向き）」で設置してください。横向き・逆さまは浸水の原因となります。
配線保護 電源焼損防止のため、AC100V電源線には必ず「1Aヒューズ」を直列に挿入してください。
取付ネジ M8ボルト（3箇所）を使用して強固に固定してください。取付ピッチはΦ120が基本です。
外部制御 信号線（橙、緑、灰）を短絡することで、回転や点滅を制御できます。

製品仕様

項目 内容
品名大型LED回転灯
品番VL17M-100APG
定格電圧AC100V
グローブ色緑
LED数160個
制御入力○（回転・点滅等の外部制御対応）
消費電力9W
閃光数回転：低速100回/分、高速220回/分
点滅：50回/分
使用電圧範囲AC100V ±10%
保護特性IP23（正方向取付）
使用温度-10℃ 〜 50℃
耐震動性45m/s2（JIS D 1601-1995 合格）
絶縁抵抗DC500Vメガにて1MΩ以上
耐圧AC1000Vにて1分間
質量約980g
材質グローブ：ポリカーボネート樹脂 / ボディ：ABS樹脂

FAQ

Q：屋外で横向きや逆さまで設置することは可能ですか？ A：いいえ、屋外設置の場合は「正方向（グローブが上向き）」限定です。それ以外の向きでは浸水のリスクがあり、IP23の性能を確保できません。
Q：電球の交換は必要ですか？ A：本製品はLED光源を採用しており、電球を使用していません。LEDは長寿命のため、基本的には交換不要のメンテナンスフリー設計です。
Q：回転音（モーター音）はうるさいですか？ A：本製品はモーターを使用しない流動点灯方式のため、動作に伴う駆動音は全く発生しません。非常に静かです。
Q：回転速度を変えることはできますか？ A：はい、内部のDIPスイッチ設定により、低速（100回/分）と高速（220回/分）の2段階から選択可能です。
Q：外部接点（スイッチ等）で回転させることはできますか？ A：可能です。リード線の信号線をコモン線（灰）と短絡させることで、回転や点滅を遠隔制御できます。
Q：マグネットで固定できますか？ A：オプションのマグネットアタッチメントを使用すれば可能です。ただし、振動の激しい場所や凹凸のある面への設置は避けてください。
Q：グローブが割れた場合、交換は可能ですか？ A：はい、グローブはパーツとして個別に手配可能です。グローブ色は赤・黄・緑・青のバリエーションがあります。
Q：信号入力はPLCから直接制御できますか？ A：NPNオープンコレクタ入力に対応しているため、PLC（シーケンサ）からの直接制御が可能です。
Q：AC200Vで使えますか？ A：本製品（VL17M-100APG）はAC100V専用です。AC200V環境でご使用の場合は、対応する電圧のモデルを選定してください。
Q：配線コードの長さはどのくらいですか？ A：本体から約400mmのリード線が引き出されています。
