大型LED回転灯 [VL17M-100APY]

大型LED回転灯 [VL17M-100APY]

販売価格: 会員のみ販売

商品詳細

ニコモア（NICO-MORE） 大型LED回転灯 AC100V仕様 モーターレス 高耐久IP23

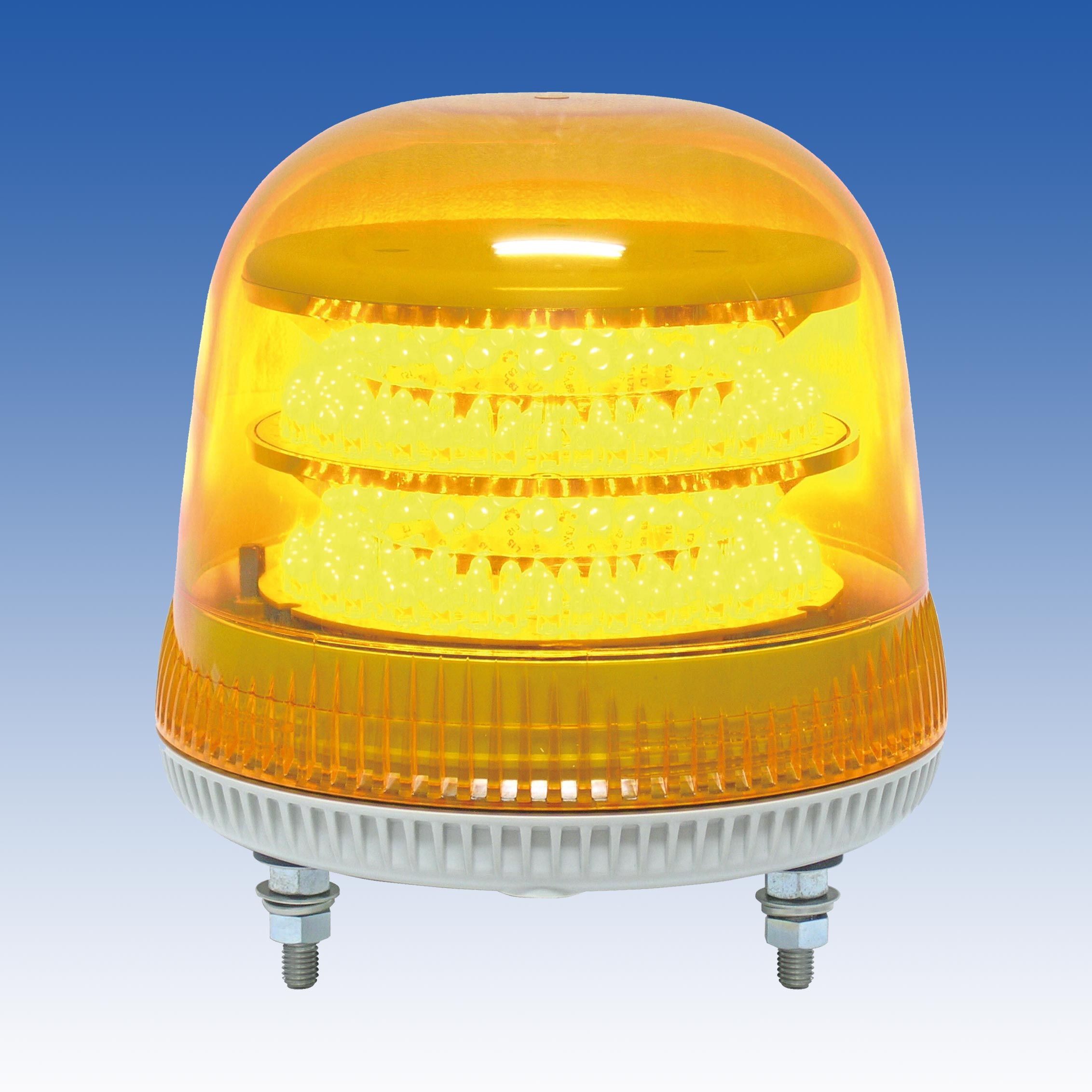

大型LED回転灯 VL17M-100APY

160個もの超高輝度LEDを贅沢に配置した、圧倒的な視認性を誇る大型LED回転灯です。物理的な駆動部を持たないモーターレス設計により、従来の電球式で課題となっていた磨耗故障を克服。メンテナンスフリーで長期間の安定運用を実現します。

  • 型番： VL17M-100APY
  • 製品名： 大型LED回転灯 ニコモア
  • 光源方式： ソリッドステート・LED逐次点灯制御（モーターレス）
  • 主な用途： 工場、工事現場、港湾施設、大型車両の警告灯
  • 設置環境： 屋内・屋外（IP23・正方向取付時）
  • 電源電圧： AC100V（動作範囲：AC90V〜120V）

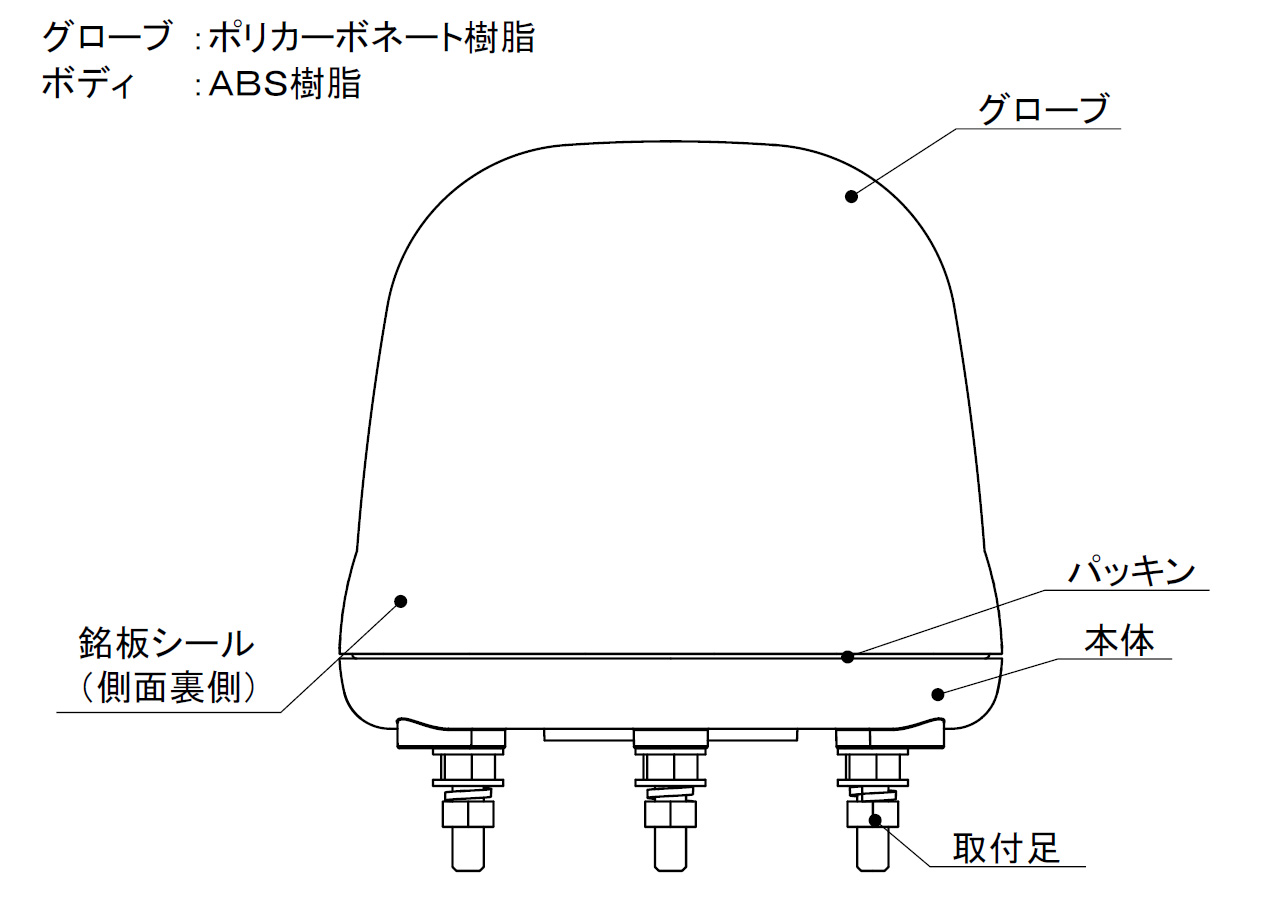

大型LED回転灯 VL17M-100APYの製品画像

資料ダウンロード

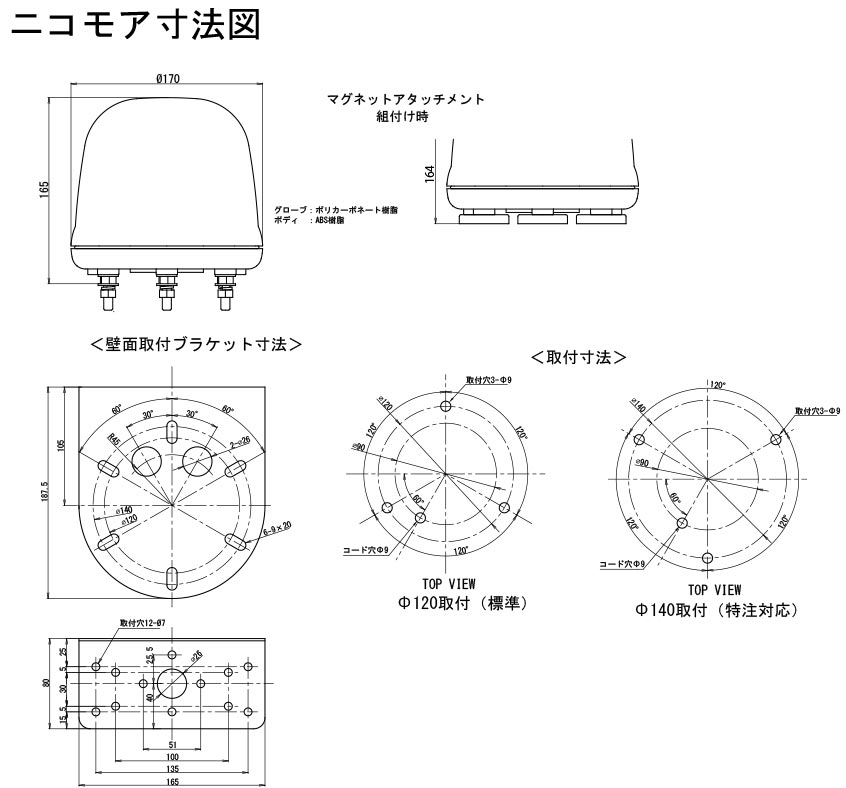

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場内クレーンや大型機械の動作警告
  • 広大な工事現場での注意喚起
  • 警備システムの異常発生アラート
  • 港湾や公共施設での遠距離視認が必要な場所

導入前に確認したいポイント

  • 屋外設置時は必ず「正方向（上向き）」で取り付けてください
  • AC100V電源の確保と1Aヒューズの直列挿入が推奨されます
  • 外部制御を行う場合はNPNオープンコレクタ対応を確認してください
  • マグネット固定時は鋼板の厚みと滑らかさを確認してください

特長

160個の超高輝度LEDによる圧倒的視認性

円周状に160個もの超高輝度LEDを配置し、大きな発光面積を確保しています。上下方向からの視認性にも優れており、遠方からでも確実に動作状態を認識させることが可能です。電球式に比べ、明るさと省電力性を両立しています。

モーターレス設計による長寿命・メンテナンスフリー

物理的な回転駆動部を持たないソリッドステート構造を採用。LEDの配光を電子制御で逐次点灯させることで「回転」を表現しているため、モーターの寿命による故障が発生しません。高所や頻繁なメンテナンスが困難な場所での運用に最適です。

耐衝撃性に優れたポリカーボネート製グローブ

グローブ材質には、耐衝撃性に極めて優れたポリカーボネート樹脂を採用。過酷な現場環境における飛来物や衝撃による破損リスクを低減し、内部のLED基板を強固に保護します。

現場に合わせた多様な制御・動作パターン

外部入力制御（NPN対応）により、回転と点滅を遠隔から操作可能です。また、内部のDIPスイッチを切り替えることで、高速/低速回転の選択や、全点滅/上下交互点滅のパターン変更を現場で簡単に行えます。

高デシベルの報知音による確実な警告（Bタイプ）

電子音出力付モデルでは、最大73dB（at 1m）の音圧を実現。周囲に騒音がある環境でも、光と音の両面で確実に異常を知らせます。警告音とメロディの2パターンを選択でき、優先順位ロジックも搭載されています。

優れた環境耐性と耐振性能

IP23（正方向取付時）の保護等級を確保しており、屋外での使用に対応します。また、45m/s2の耐振動性を備えており、振動の激しい大型機械や車両への設置でも安定した性能を発揮します。

選定時に評価したい強み

  • 究極の低メンテナンス： モーター駆動部がないため、駆動系トラブルがゼロです。
  • 優れたコストパフォーマンス： 低消費電力（9W〜11W）により運用コストを抑制。
  • 確実なシグナル： LED逐次点灯による流動式表示は、残像効果で高い誘目性を持ちます。
  • 堅牢な筐体： ABS樹脂ボディとポリカグローブの組み合わせで、現場での耐久性は抜群。

施工・設置ガイド

本製品の性能を最大限に発揮し、安全に使用するための施工条件です。特に取付方向は防水性能に直結するため厳守してください。

確認項目 この製品での考え方
屋外取付方向 正方向（上向き）のみ可。逆方向や横方向は浸水の原因となるため屋外不可です。
取付ピッチ Φ120およびΦ140の2種類に対応しており、既存設備からのリプレイスもスムーズです。
制御入力 無電圧接点またはNPNオープンコレクタ（DC50V 50mA以上推奨）で制御してください。
安全対策 電源焼損事故防止のため、1Aヒューズを直列に挿入して施工してください。

内部設定・配線仕様

DIPスイッチ設定（SW1）

No 設定項目 OFF（出荷時） ON
1 回転速度切替 低速（100回/分） 高速（220回/分）
2 点滅パターン 全点滅 上下交互点滅

配線カラー定義

配線色 分類 機能・接続内容
白 / 黒 電源線 AC100V入力（無極性）
橙 信号線 回転入力（灰と短絡で動作）
緑 信号線 点滅入力（灰と短絡で動作）
灰 信号線 各信号のコモン（COM/マイナス）

製品仕様

項目 仕様内容
品名 大型LED回転灯 ニコモア
品番 VL17M-100APY
定格電圧 AC100V
使用電圧範囲 AC90V 〜 AC120V (±10%)
グローブ色 黄 (Y)
光源 / LED数 超高輝度LED / 160個
制御入力 外部制御入力対応
消費電力 9W
閃光数（回転） 低速：100回/分、高速：220回/分
閃光数（点滅） 50回/分
保護特性 IP23 (正方向取付時)
使用温度範囲 -10℃ 〜 50℃
耐振動性 45m/s2 (JIS D 1601-1995 3種/B種 合格)
絶縁抵抗 DC500Vメガにて1MΩ以上
耐電圧 AC1000V 1分間
質量 約980g
材質 グローブ：ポリカーボネート樹脂 / ボディ：ABS樹脂

FAQ

Q：モーターを使用していないとのことですが、どのように回転させているのですか？ A：160個のLEDを円周状に配置し、それらをコンピュータ制御で順番に点灯（逐次点灯）させることで、光が流れるように動く「流動式回転」を実現しています。物理的な摩耗がないため非常に長寿命です。
Q：屋外で下向き（逆さま）に取り付けても大丈夫ですか？ A：いいえ、屋外での逆方向や横方向の取り付けは禁止されています。水抜き構造が機能せず内部に水が溜まり、故障の原因となります。屋外では必ず「正方向（上向き）」で設置してください。
Q：回転速度を変えることはできますか？ A：はい、可能です。グローブ内の基板にあるDIPスイッチを操作することで、低速（100回/分）と高速（220回/分）を切り替えることができます。
Q：PLC（シーケンサ）から直接制御できますか？ A：はい、NPNオープンコレクタ出力を持つPLCであれば、直接信号線（橙や緑）とコモン線（灰）を接続して制御することが可能です。
Q：LEDが一部だけ切れた場合、修理は可能ですか？ A：LED基板全体の交換が必要になる場合があります。異常を感じた際は、ご購入店またはメーカーへご相談ください。
Q：グローブが割れてしまった場合、部品交換できますか？ A：はい、交換用グローブ（ポリカーボネート製）がオプションパーツとして用意されています。グローブの色を変更することも可能です。
Q：AC100V以外の電圧（AC200Vなど）で使えますか？ A：本製品（VL17M-100APY）はAC100V専用です。定格電圧範囲（AC90-120V）外で使用すると焼損の恐れがありますのでご注意ください。
Q：回転と点滅を同時にONにした場合、どうなりますか？ A：本製品には優先ロジックがあり、回転と点滅が同時に入力された場合は「点滅」動作が優先されます。
Q：振動の激しい工事車両に取り付けても壊れませんか？ A：45m/s2（JIS D 1601）の耐振動試験に合格しており、一般的な工事車両や産業機械への設置にも対応する堅牢な設計です。
Q：音量は調整できますか？ A：本品番（VL17M-100APY）は電子音なしモデルですが、電子音付モデル（末尾B）であれば内部ボリュームで調整が可能です。
