AHD屋外用デイナイトカプセルカメラ [VOC-IR830AH]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング） AHD防犯カメラ屋外用赤外線搭載 IP66/IK10

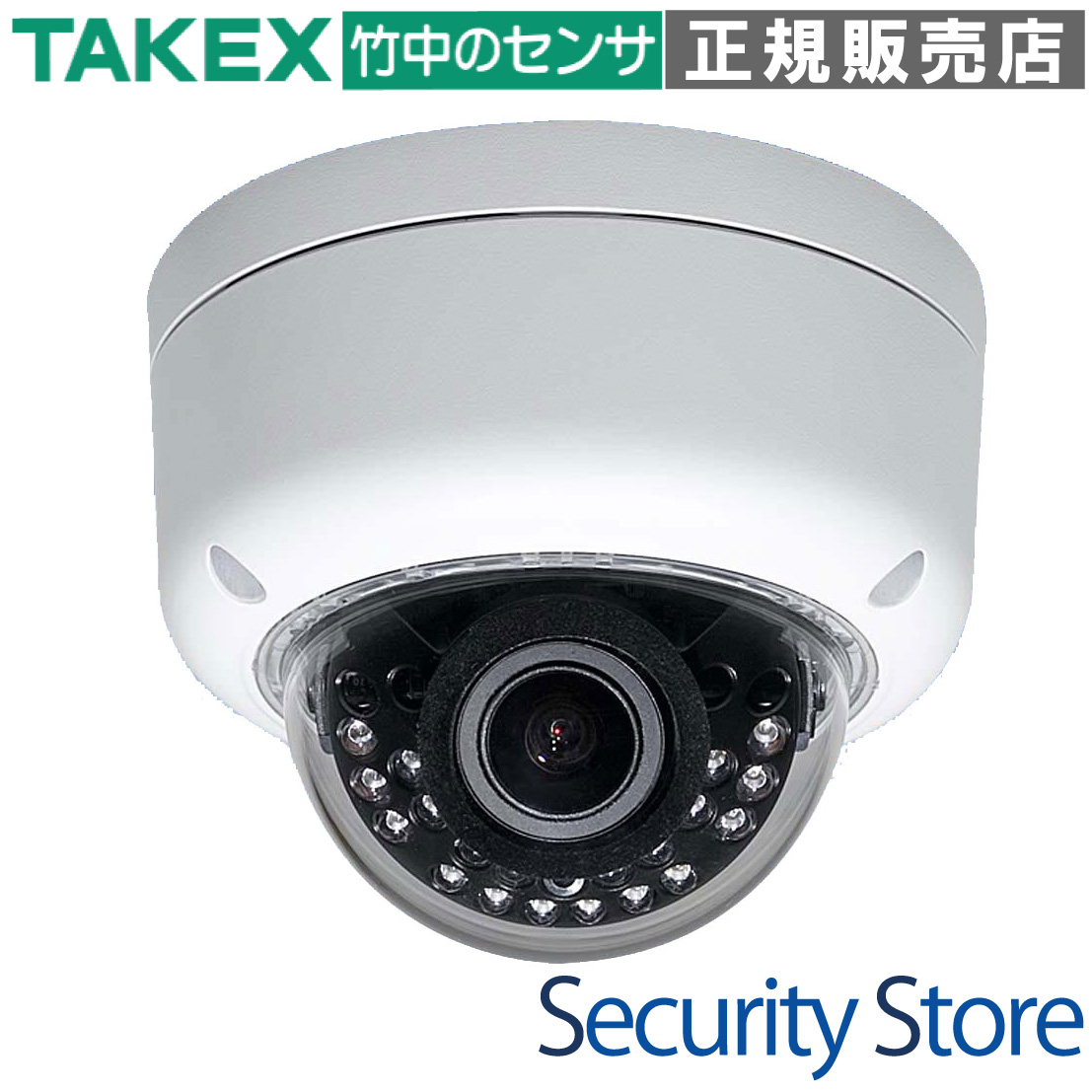

VOC-IR830AH AHD屋外用デイナイトカプセルカメラ

VOC-IR830AHは、1.3メガピクセルCMOSセンサーを搭載し、高精細な720p HD映像を実現した屋外用デイナイトカプセルカメラです。既存の同軸ケーブルインフラをそのまま活用しながら、メガピクセル級の監視体制へアップグレードが可能です。堅牢なIP66/IK10仕様により、過酷な屋外環境や悪質な破壊行為が懸念される場所でも安定した運用を実現します。

型番VOC-IR830AH
製品名AHD屋外用デイナイトカプセルカメラ
映像方式AHD 1.0 (720p) / アナログ (VBS) 同時出力対応
撮像素子1/3型 SONY 1.3メガピクセル CMOSセンサー
環境性能屋外・屋内両用（IP66防水・IK10耐衝撃）
主な機能赤外線照明(20m)、4.2倍バリフォーカル、UTC制御

資料ダウンロード

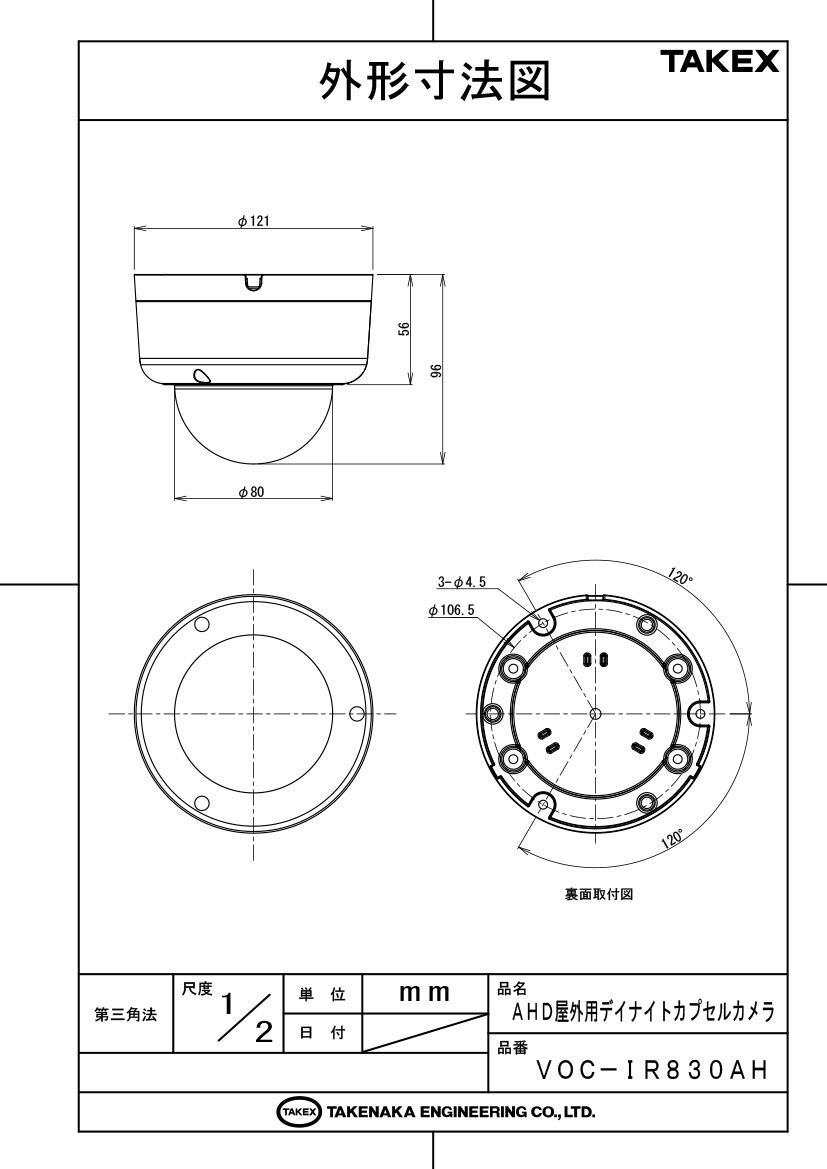

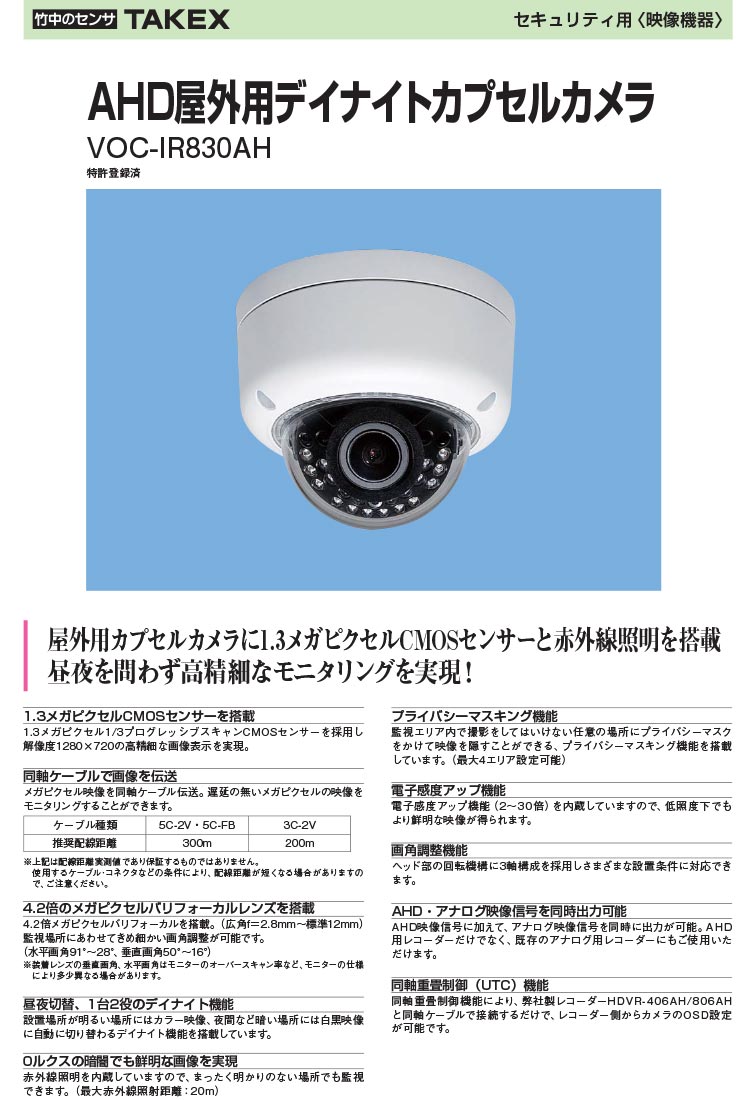

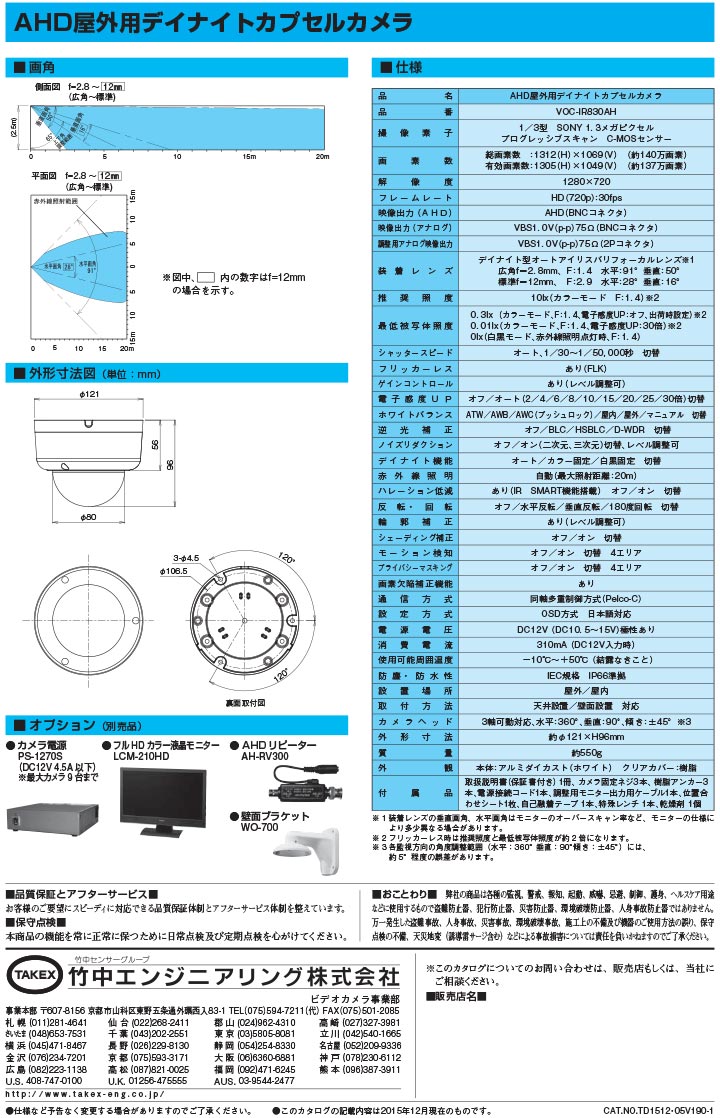

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

既設アナログカメラのHD化リプレース
雨風に晒される駐車場や建物外壁の監視
夜間無人になる倉庫や資材置き場の暗視
イタズラや破壊行為の懸念がある公共施設

導入前に確認したいポイント

接続レコーダーがAHD 1.0信号に対応しているか
既存の同軸ケーブルの劣化状態と配線距離
DC12Vの電源容量と、電圧降下を防ぐ配線径
夜間の赤外線反射を防ぐための取付角度

特長

1.3メガピクセルSONY製CMOSによる高精細映像

1/3型 SONY製 1.3メガピクセルプログレッシブスキャンC-MOSセンサーを採用。1280×720の高解像度により、従来のアナログカメラでは判別が難しかった人物の表情や車両の特徴を鮮明に捉えます。プログレッシブスキャン方式のため、動体撮影時のチラつきも抑制されています。

同軸ケーブル一本でメガピクセル伝送（AHD方式）

メガピクセル映像を同軸ケーブルで伝送するAHD方式を採用。デジタルネットワークカメラのような映像の遅延やパケットロスが発生せず、リアルタイムなモニタリングが可能です。5C-2Vケーブル使用時で推奨300m（最大500m）の長距離伝送に対応しています。

AHDとアナログ信号の同時出力が可能

本体にAHD映像出力端子とアナログ映像出力端子（VBS）の両方を備えています。これにより、既存のアナログモニターで画角調整を行いながら、最新のAHDレコーダーで録画するといったハイブリッドな運用や、段階的なシステム移行が容易になります。

4.2倍メガピクセルバリフォーカルレンズ搭載

広角f=2.8mmから標準12mmまでの4.2倍バリフォーカルレンズを内蔵。設置現場の状況に合わせて、広い範囲を俯瞰する画角（水平91°）から、特定のターゲットを狙う画角（水平28°）まで、最適な監視範囲を柔軟に調整可能です。

24時間監視を支える本格デイナイト機能

周囲の明るさをセンサーが検知し、昼間はカラー、夜間は高感度な白黒映像に自動で切り替わります。可視光カットフィルターを物理的に退避させるIRカットフィルター自動切替機構により、昼夜問わず最適なコントラストを維持します。

暗闇でも視界を確保する赤外線照明とIR SMART

最大20m先まで届く赤外線LEDを内蔵。照度0ルクスの完全な暗闇でも鮮明なモノクロ映像を生成します。また、近距離の被写体が赤外線で白飛びするのを防ぐ「IR SMART機能」を搭載しており、夜間の人物特定能力を高めています。

過酷な環境に耐えるIP66防水・IK10耐衝撃構造

防塵防水規格IP66に準拠。アルミダイカスト製の強固なボディとポリカーボネート樹脂のクリアカバーを組み合わせることで、激しい雨や埃から内部を保護します。さらに耐衝撃規格IK10にも適合しており、物理的な攻撃からもカメラを守ります。

UTC制御（同軸重畳制御）による容易な設定

同軸ケーブルを通じてカメラのOSD（オンスクリーンディスプレイ）メニューを操作できるUTC機能に対応。高所に設置したカメラの設定を、手元のレコーダー側からリモートで行えるため、施工時やメンテナンス時の作業工数を大幅に削減します。

3軸可動機構による自由な画角調整

内部のカメラヘッドは水平・垂直・傾きの3軸回転機構を採用。天井設置だけでなく壁面設置でも正位置での映像出力が可能です。さまざまな取付環境において、デッドスポットのない最適なアングル設定をサポートします。

    選定時に評価したい強み
    安定した伝送性能： 同軸ケーブルでのアナログ伝送のため、IPカメラのようなネットワークトラブルのリスクが低い。
全天候型スペック： IP66およびIK10準拠により、沿岸部や人通りの多い場所でも安心して設置できる。
ハイブリッド出力： 新旧システムが混在する現場での親和性が極めて高い。
充実の補正機能： デジタルワイドダイナミックレンジ(D-WDR)や霧除去(DEFOG)により悪条件でも視認性を確保。



施工・配線ガイド

本機の性能を十分に発揮させるため、以下の施工条件を推奨します。

推奨配線距離（同軸ケーブル）

ケーブル種類	推奨距離（安定伝送）	最大距離（参考）
3C-2V	200m まで	300m まで
5C-2V / 5C-FB	300m まで	500m まで

電源ケーブルによる電圧降下の注意

カメラ端子部での電圧がDC10.5Vを下回らないように設計してください。310mAの消費電流に対し、細いAE線（0.65mm等）で長距離配線を行うと動作不安定や赤外線LEDの不点灯を招く恐れがあります。長距離の場合は1.2mm以上の太い芯線を使用してください。

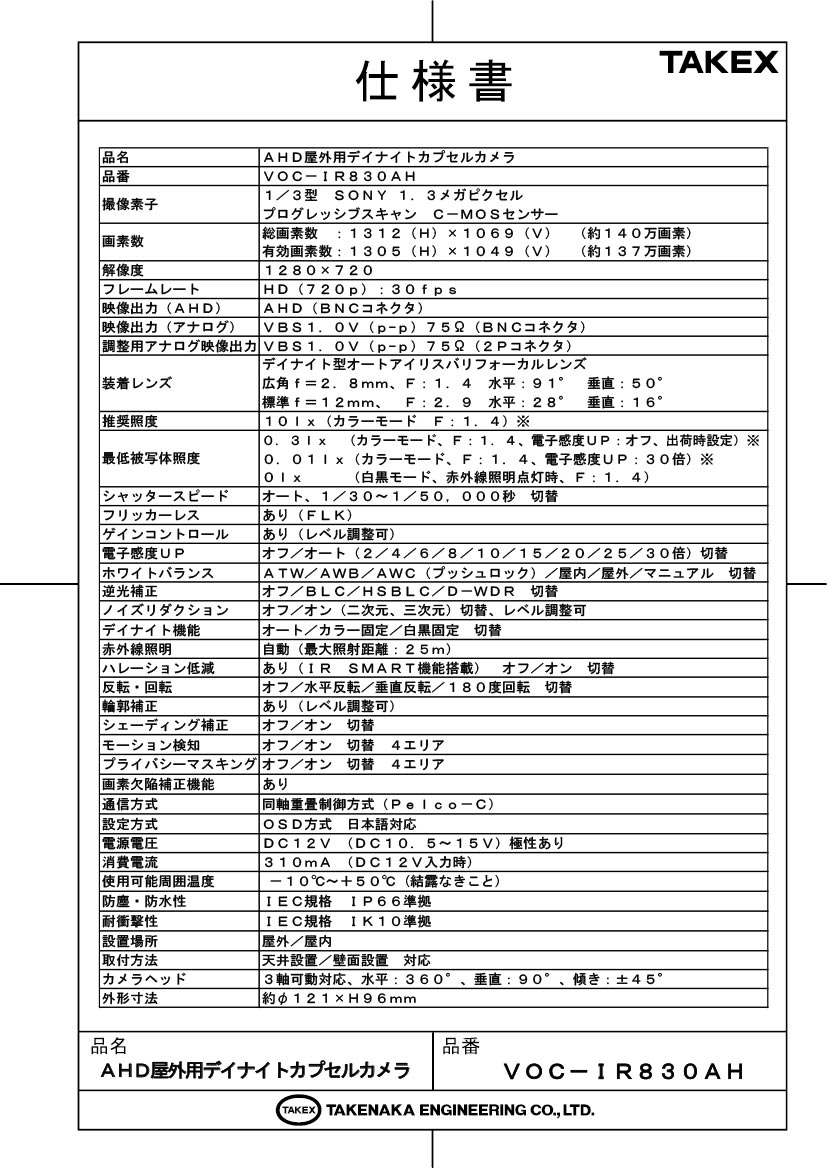

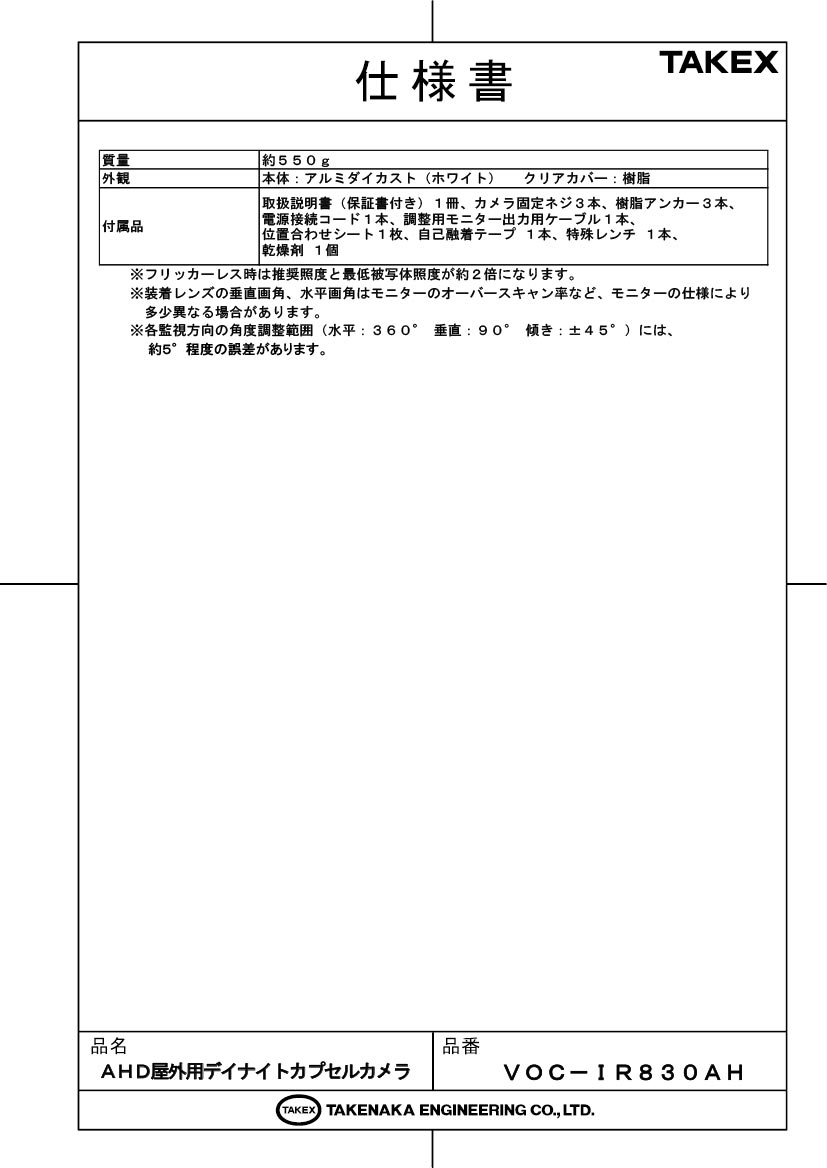

製品仕様

品番	VOC-IR830AH
品名	AHD屋外用デイナイトカプセルカメラ
撮像素子	1/3型 SONY 1.3メガピクセルプログレッシブスキャン CMOSセンサー
有効画素数	1305(H)×1049(V)（約137万画素）
解像度	1280×720 (720p HD)
フレームレート	30fps
映像出力	AHD (BNC) / アナログ VBS1.0V(p-p) 75Ω (BNC) 同時出力
調整用出力	アナログ VBS1.0V(p-p) 75Ω (2Pコネクタ)
装着レンズ	デイナイト型オートアイリスバリフォーカルレンズ f=2.8mm〜12mm（F1.4〜2.9）
画角	水平：91°〜28°、垂直：50°〜16°
最低被写体照度	カラー：0.3lx (F1.4) / 電子感度UP30倍時：0.01lx 白黒：0lx（赤外線照明点灯時）
赤外線照明	最大照射距離：約20m（自動点灯）
機能	D-WDR、BLC、HSBLC、DEFOG、2D/3DNR、プライバシーマスク(4エリア)、動き検知(4エリア)、ミラー/回転、IR SMART
通信方式	同軸重畳制御方式 (Pelco-C)
電源電圧	DC12V (DC10.5V〜15V) 極性あり
消費電流	310mA (DC12V入力、赤外線点灯最大時)
使用温度範囲	-10℃〜+50℃（結露なきこと）
保護等級	IP66準拠（防塵・防水）、IK10準拠（耐衝撃）
外形寸法	約φ121×H96mm
質量	約550g
材質	本体：アルミダイカスト、カバー：ポリカーボネート樹脂

FAQ

従来のアナログレコーダーでも使用できますか？はい、使用可能です。本機はAHD信号だけでなく、従来のアナログ映像信号（VBS）も同時に出力しているため、既存のアナログDVRに接続してそのまま録画できます。

夜間の映像が真っ白になってしまう（ハレーション）のですが？カメラのすぐ近くに壁や軒先がある場合、赤外線が反射して白飛びすることがあります。画角を調整して障害物を外すか、OSD設定で「IR SMART」機能を有効にしてください。

UTC機能を使うために必要な条件は？ Pelco-Cプロトコルに対応したTAKEX製AHDレコーダー等と接続する必要があります。これにより同軸ケーブル経由で設定メニューを操作できます。

電源アダプターは付属していますか？いいえ、付属しておりません。DC12V/500mA以上の容量を持つ安定化電源ユニットを別途ご用意ください。

雨が直接当たる場所でも大丈夫ですか？はい。IP66準拠の防塵防水設計ですので、屋外の雨が当たる場所でも設置可能です。ただし、結線部分は自己融着テープ等で十分な防水処理を行ってください。

フリッカー（画面のちらつき）を抑えることはできますか？はい。OSDメニューのシャッタースピード設定を「FLK」に設定することで、東日本などの50Hz地域における蛍光灯下のちらつきを軽減できます。

取付後にピントが合わない場合はどうすればいいですか？ドームカバーを外した内部にあるフォーカスレバーで調整します。昼間に調整すると夜間にピントがずれることがあるため、開放絞りでの調整を推奨します。

動き検知機能で外部にアラーム出力はできますか？本機単体では画面上の文字表示のみで、物理的な接点出力機能は備えておりません。アラーム通知が必要な場合は、レコーダー側の動体検知機能を利用してください。

赤外線LEDの寿命はどのくらいですか？使用環境によりますが、一般的に防犯カメラの赤外線LEDは約2万〜3万時間が目安です。自動点灯設定により日中の不要な点灯を抑えることで長寿命化が図れます。

ドームカバーが曇ることはありませんか？製品には乾燥剤が付属しています。施工時にドームカバーを閉じる直前に新しい乾燥剤を封入し、確実に密閉することで内部結露を防ぐことができます。
