AHDデイナイトカメラ [VSC-DN850AH]

AHDデイナイトカメラ [VSC-DN850AH]

販売価格: 会員のみ販売

商品詳細

AHDカメラ 213万画素 屋内用 STARVIS搭載 UTC制御対応

VSC-DN850AH AHDデイナイトカメラ

VSC-DN850AHは、213万画素の高感度STARVISセンサーを搭載した、高精細フルHDモニタリング対応のAHDデイナイトカメラです。既存の同軸配線を活用しながら、アナログカメラからの置き換えや、ハイブリッドな監視システムの構築に最適なBtoB向け製品です。

  • 型番： VSC-DN850AH
  • 製品名： AHDデイナイトカメラ
  • 解像度： 1920×1080（フルHD）
  • 映像出力： AHD / アナログ（VBS）同時出力対応
  • 電源： DC12V（極性なし）
  • 設置場所： 屋内専用

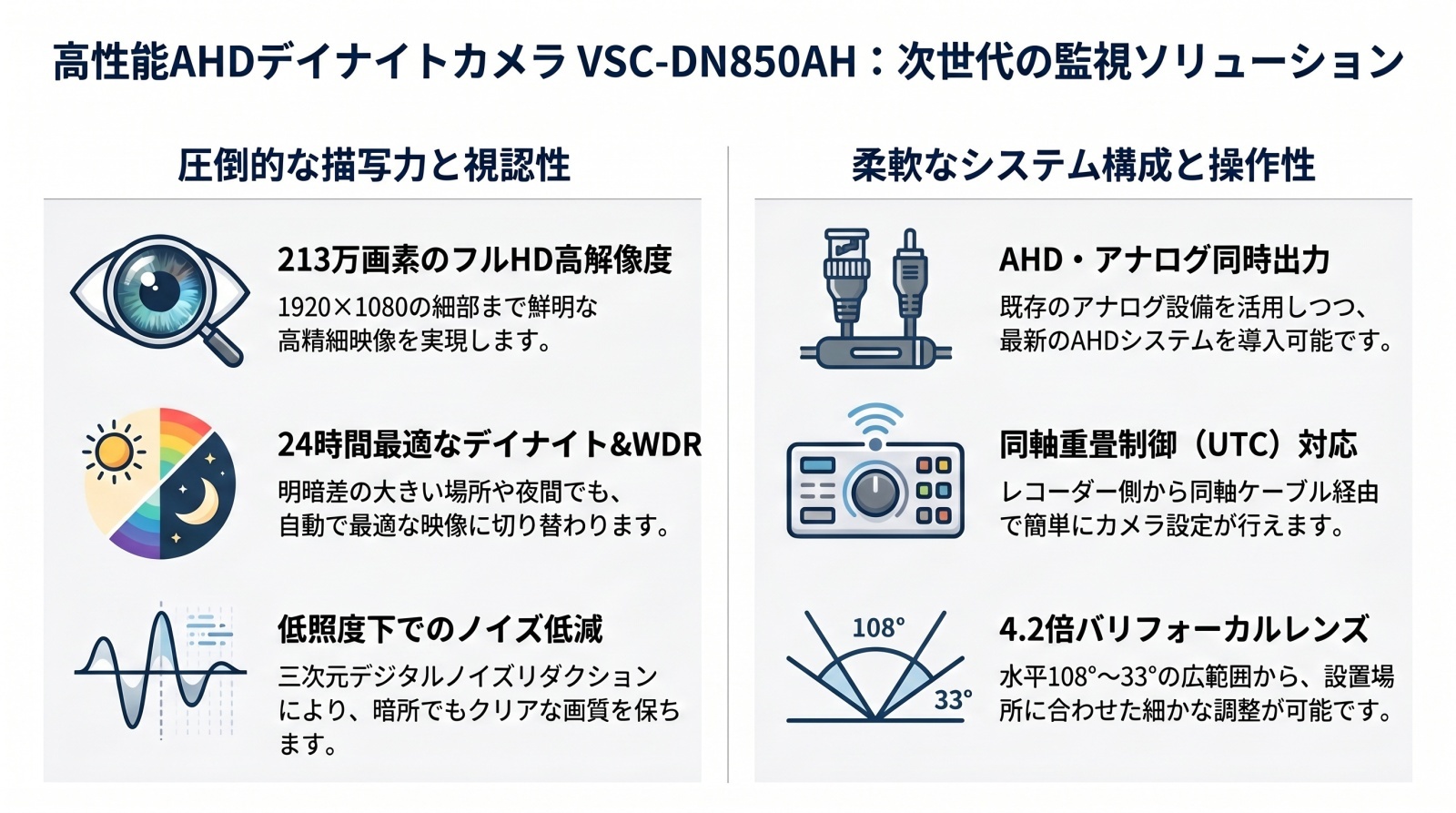

VSC-DN850AH AHDデイナイトカメラ 製品画像

資料ダウンロード

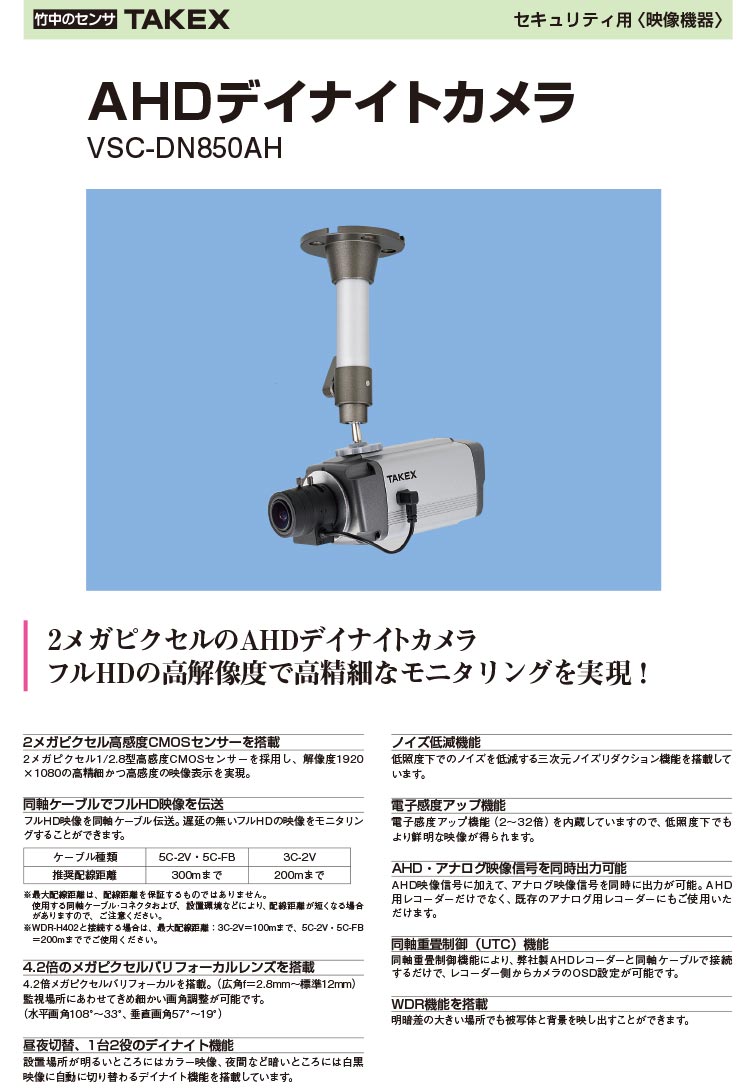

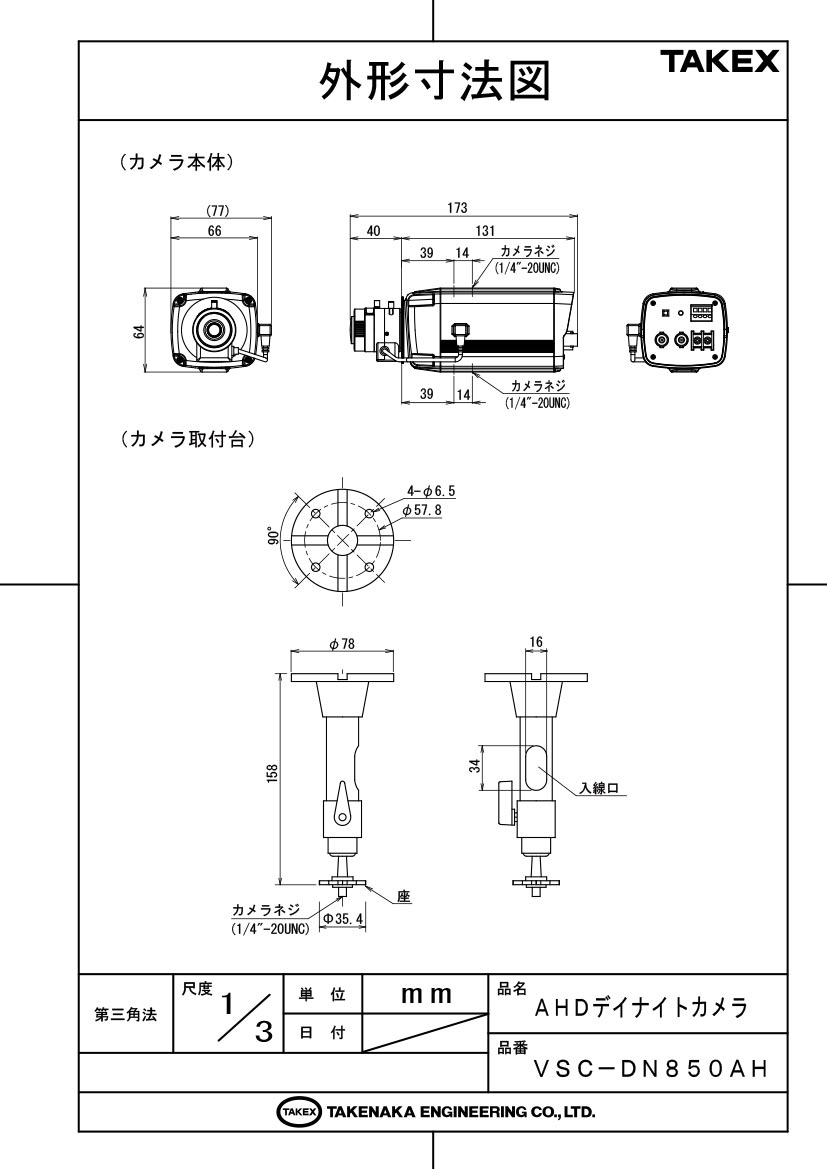

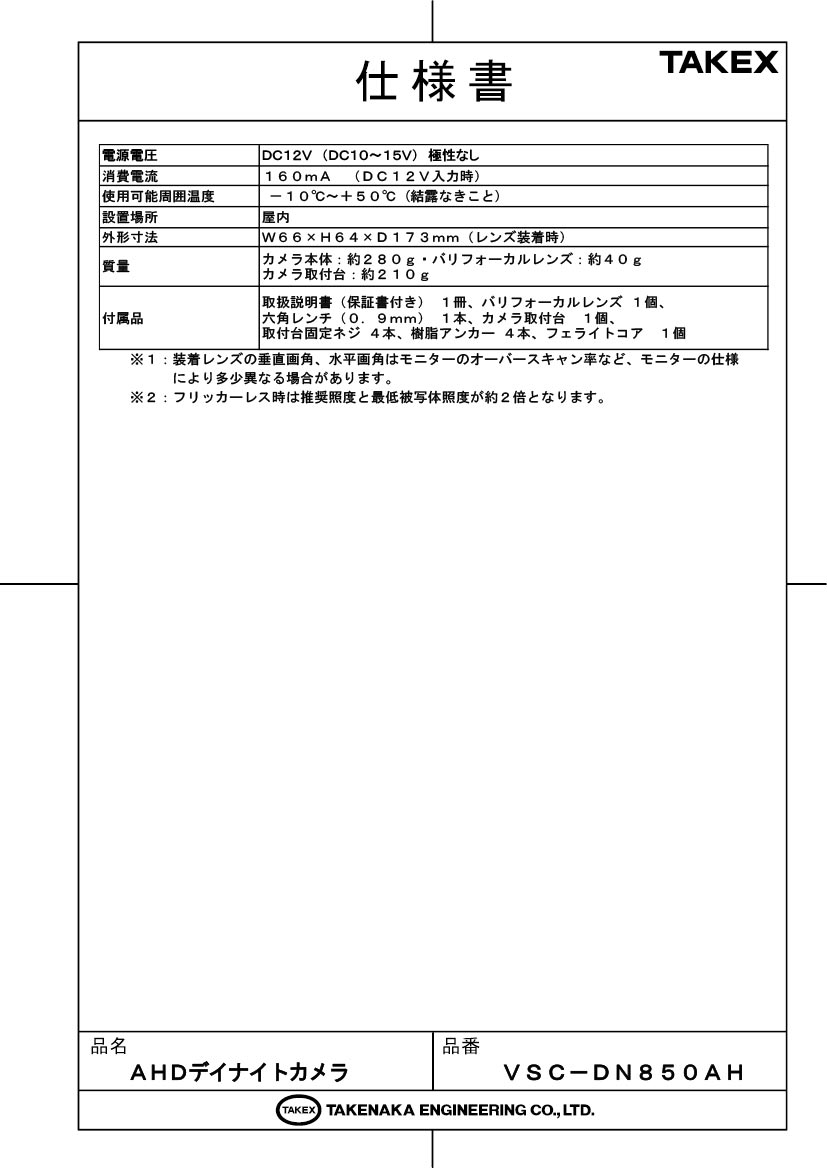

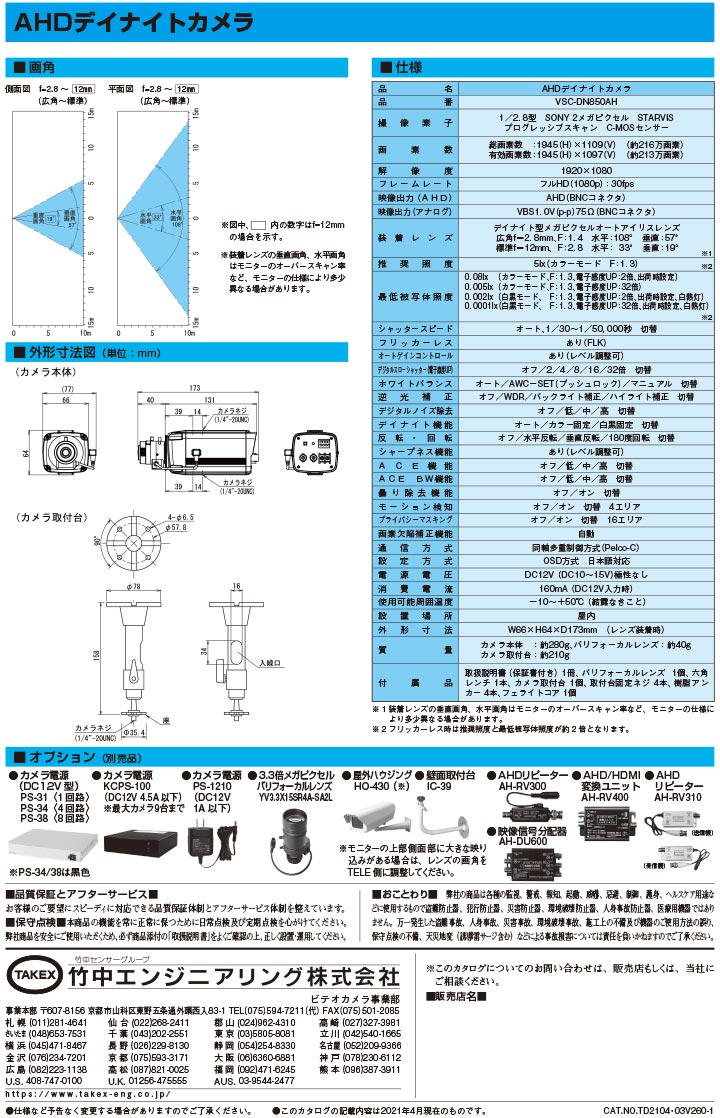

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 既存のアナログ配線を活かしたフルHD化
  • 店舗、オフィス、銀行などの屋内監視
  • 夜間でもカラーまたは低照度モノクロ撮影が必要な現場
  • 現場用アナログモニターと録画機を併用する運用

導入前に確認したいポイント

  • 屋内専用モデルのため、屋外での使用は不可
  • 電源アダプタは別売（DC12V、160mA以上の供給能力）
  • AHD信号の受像にはAHD対応レコーダーが必要
  • 配線距離による減衰（3C-2V/5C-2Vの距離制限）

特長

213万画素 STARVIS C-MOSセンサーによる高精細映像

1/2.8型 SONY製 2メガピクセル STARVIS プログレッシブスキャン C-MOSセンサーを搭載。1920×1080の高解像度を実現し、従来のSD画質カメラと比較して細部まで鮮明なモニタリングを可能にします。低照度環境下での明るさと画質も飛躍的に向上しています。

AHD・アナログ映像信号の同時出力に対応

AHD映像信号（213万画素）と、従来のアナログ映像信号（VBS 1.0Vp-p）を同時に出力可能です。最新のAHDレコーダーで録画しつつ、現場設置の既存アナログモニターで映像を確認するといった柔軟なシステム運用に対応します。

4.2倍バリフォーカルレンズ搭載（超広角対応）

f=2.8mm〜12mmのメガピクセル対応オートアイリスレンズを標準搭載。水平画角108°〜33°という広い調整幅を持ち、狭い室内から長い廊下まで、設置場所の条件に合わせたシビアな画角調整が可能です。

同軸重畳制御（UTC）による遠隔設定機能

映像用同軸ケーブルを通じて、レコーダー側からカメラのOSD（オンスクリーンディスプレイ）メニューを設定できるUTC機能（Pelco-Cプロトコル）に対応しています。カメラを高所に設置した後でも、手元で画質補正などの詳細なセッティングが可能です。

過酷な光条件を克服するWDR機能

ワイドダイナミックレンジ（WDR）機能を搭載しており、窓際やエントランスなどの逆光環境でも、被写体の黒つぶれと背景の白飛びを抑え、バランスの良い自然な映像を再現します。

夜間監視を支える自動デイナイト切替

周囲の明るさを判別し、昼間はカラー映像、夜間は感度の高い白黒映像に自動で切り替わります。最低被写体照度は0.0001 lx（白黒・電子感度UP 32倍時）に達し、わずかな光しかない環境下でも証拠能力の高い映像を確保します。

3D-DNR（三次元ノイズリダクション）

映像信号のノイズを立体的に分析して除去する3D-DNR機能を搭載。低照度撮影時に発生しやすい画面のざらつきを効果的に抑え、鮮明で見やすい映像を提供するとともに、録画データ量の削減にも貢献します。

電子感度アップ機能（DSS）

最大32倍の電子感度アップ機能を内蔵。夜間の駐車場や照明の暗い倉庫内など、通常のカメラでは撮影が困難な暗い場所でも、シャッタースピードを制御して明るい映像を得ることができます。

設置環境を選ばないフリッカーレス機能

東日本などの電源周波数50Hz地域における蛍光灯下で発生する、画面のちらつき（フリッカー）を抑制する機能を搭載しています。屋内オフィスや店舗での安定した監視に必須の機能です。

プライバシーマスキング＆モーション検知

画面内の特定の場所を隠す「プライバシーマスキング（最大16エリア）」と、動きを検知する「モーション検知（最大4エリア）」機能を搭載。運用ポリシーに合わせた詳細な監視設定が可能です。

選定時に評価したい強み

  • 高感度性能： SONY STARVISセンサー採用による圧倒的な暗所撮影能力。
  • 互換性： AHDとアナログの同時出力により、既存設備との親和性が極めて高い。
  • 施工性： UTC制御により、設置後の設定変更がレコーダー側から容易に行える。
  • 調整幅： 108°の超広角から望遠までカバーする高性能バリフォーカルレンズ。

施工・設置ガイド

本製品は屋内専用です。電源はDC12V（10〜15V）の範囲で使用してください。ノイズ抑制のため、付属のフェライトコアを電源ケーブルのカメラ付近に必ず1周（ループ）させて装着してください。

配線距離に関する注意点

ケーブル種類 推奨配線距離 最大配線距離
3C-2V 200m まで 300m まで
5C-2V / 5C-FB 300m まで 500m まで

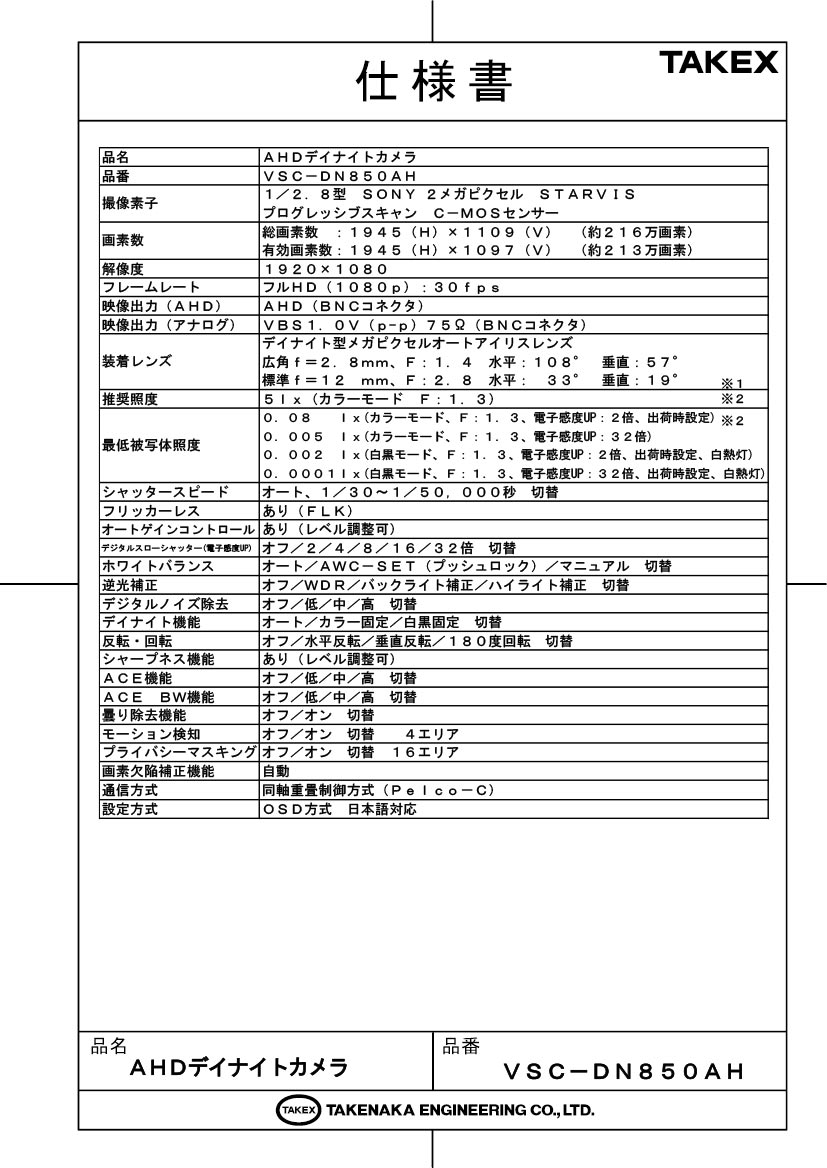

製品仕様

項目 内容
撮像素子1/2.8型 SONY 2メガピクセル STARVIS プログレッシブスキャン C-MOSセンサー
画素数総画素数：1945(H)×1109(V)（約216万画素）
有効画素数：1945(H)×1097(V)（約213万画素）
解像度1920×1080
フレームレートフルHD（1080p）：30fps
映像出力（AHD）AHD（BNCコネクタ）
映像出力（アナログ）VBS 1.0V (p-p) 75Ω（BNCコネクタ）
装着レンズデイナイト型メガピクセルオートアイリスレンズ
広角 f=2.8mm, F:1.4 水平:108° 垂直:57°
標準 f=12mm, F:2.8 水平:33° 垂直:19°
推奨照度5 lx（カラーモード F:1.3） ※フリッカーレス時は約2倍
最低被写体照度0.08 lx（カラー F:1.3 電子感度2倍） / 0.005 lx（カラー F:1.3 電子感度32倍）
0.002 lx（白黒 F:1.3 電子感度2倍） / 0.0001 lx（白黒 F:1.3 電子感度32倍）
シャッタースピードオート、1/30〜1/50,000秒 切替
フリッカーレスあり（FLK）
電子感度UPオフ / 2 / 4 / 8 / 16 / 32倍 切替
逆光補正オフ / WDR / バックライト補正 / ハイライト補正 切替
デジタルノイズ除去オフ / 低 / 中 / 高 切替
デイナイト機能オート / カラー固定 / 白黒固定 切替
電源電圧 / 消費電流DC12V（DC10〜15V） 極性なし / 160mA
使用可能周囲温度－10℃〜＋50℃（結露なきこと）
外形寸法 / 質量W66 × H64 × D173mm / カメラ本体：約280g、レンズ：約40g、取付台：約210g
付属品取扱説明書、バリフォーカルレンズ、六角レンチ、取付台、固定ネジ、樹脂アンカー、フェライトコア

FAQ

Q：アナログレコーダーでも使用できますか？ A：はい、可能です。本製品はアナログ映像信号（VBS）出力端子を備えているため、既存のアナログDVRに接続して使用できます。ただし、その際の画質はアナログ画質（約48万画素相当）となります。
Q：電源はどのように供給しますか？ A：DC12V（10〜15V）の電源供給が必要です。極性なしの端子台式（電源接続コード付属）となっています。AC電源や電源重畳型（ワンケーブル）システムには直接接続できません。
Q：東日本での蛍光灯のちらつき（フリッカー）は防げますか？ A：はい。OSD設定の露光設定にある「FLICKER」モードを有効にすることで、50Hz地域の蛍光灯下で発生するちらつきを抑制できます。
Q：UTC制御とはどのような機能ですか？ A：同軸重畳制御とも呼ばれ、同軸ケーブルを介してレコーダー側からカメラのOSDメニューを操作する機能です。高所に設置したカメラの画質設定を手元で行えるため施工・メンテナンスに便利です。
Q：WDRをオンにするとアナログ出力に影響はありますか？ A：はい。WDR機能を有効にすると、調整用のアナログ映像出力端子からは映像が出力されなくなります。主系統のAHD出力には影響ありません。
Q：暗視用の赤外線LEDは内蔵されていますか？ A：本製品に赤外線LEDは内蔵されていません。しかし、デイナイト機能を備えた高感度STARVISセンサーにより、低照度下でも鮮明な映像が得られます。真っ暗な環境では別途赤外線照明を併用してください。
Q：同軸ケーブルは何メートルまで配線可能ですか？ A：5C-2Vまたは5C-FBを使用した場合、最大500m（推奨300m）まで伝送可能です。3C-2Vの場合は最大300m（推奨200m）となります。
Q：防水仕様ですか？ A：いいえ、本製品は屋内専用です。屋外で使用する場合は、別途防水ハウジングに入れるなどの対策が必要です。
Q：映像が出ない場合、まず何を確認すべきですか？ A：カメラ背面の電源ランプ（赤色LED）が点灯しているか確認してください。消灯している場合は電源の電圧降下や断線を疑ってください。また、AHDレコーダーの入力設定が適合しているかも確認が必要です。
Q：レンズのピントが合いにくいのですが？ A：レンズのアイリスを開放（暗い環境）にした状態でフォーカス調整を行ってください。また、必要に応じてカメラ本体のフランジバック固定ネジを緩めて微調整を行うことができます。
