カメラ取付台壁面・天井取付耐荷重4kg 角度調整自在

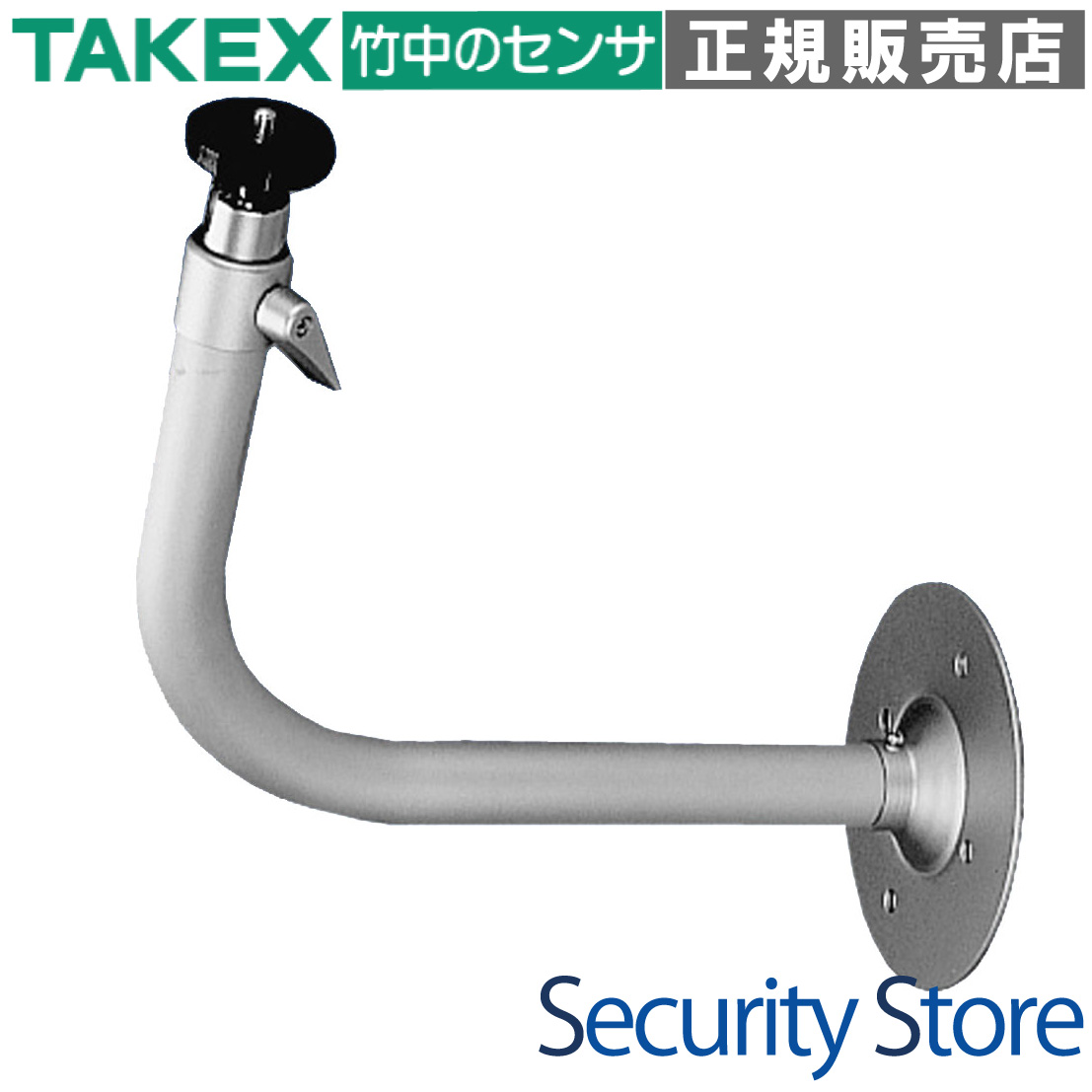

IC-39 カメラ取付台

IC-39は、監視カメラやハウジングを壁面または天井に確実・スマートに固定するためのL字型カメラブラケットです。最大4kgの耐荷重性能を持ち、自在な角度調整機構により、現場に合わせた最適な監視アングルの構築を強力にサポートします。

型番： IC-39
製品名： カメラ取付台
取付タイプ： 壁面取付 / 天井面取付
許容荷重： 4kg以下
材質： アルミ合金、鋼板、亜鉛合金他
外観色： シルバー（原色アルマイト/銀色塗装）

資料ダウンロード

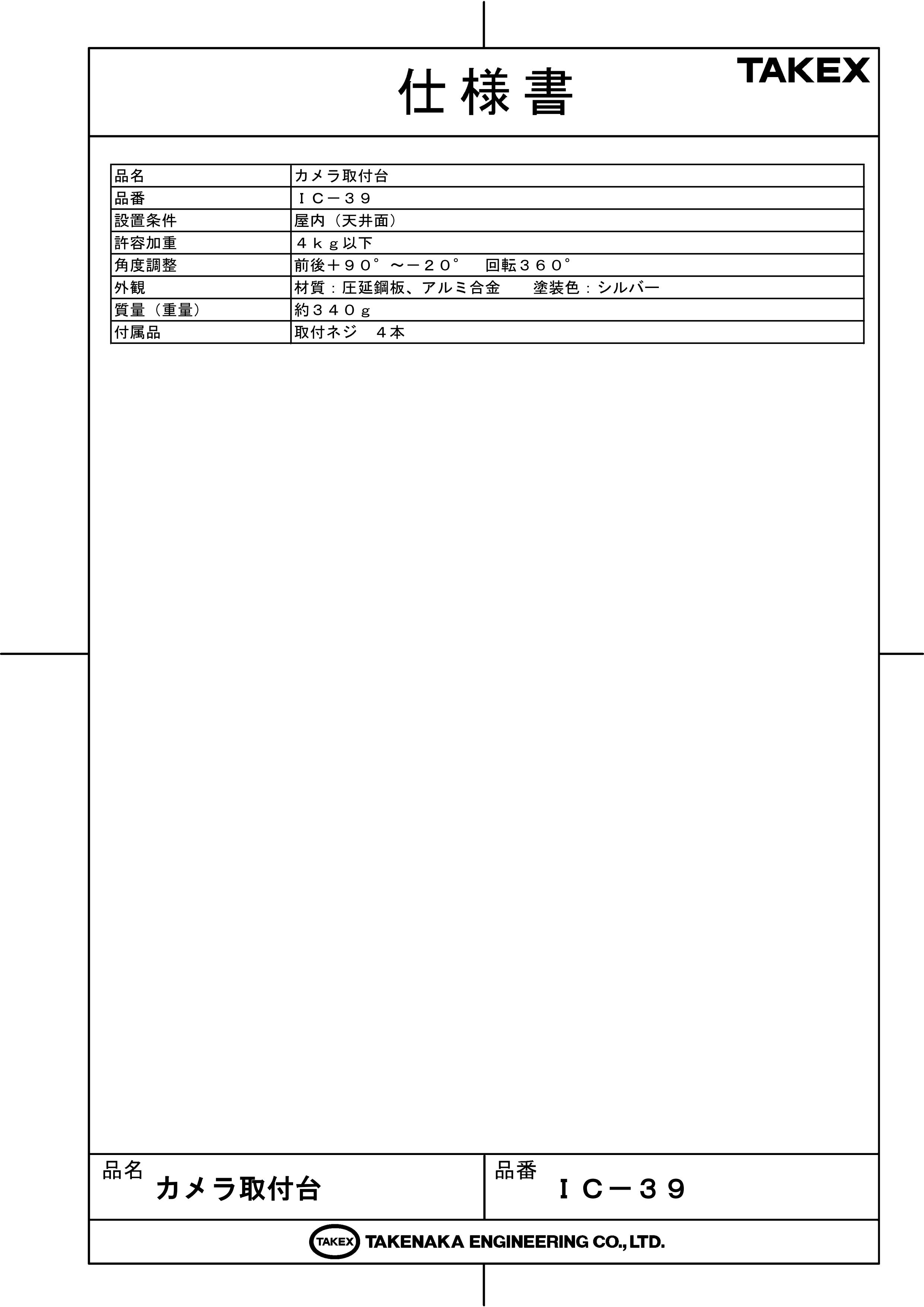

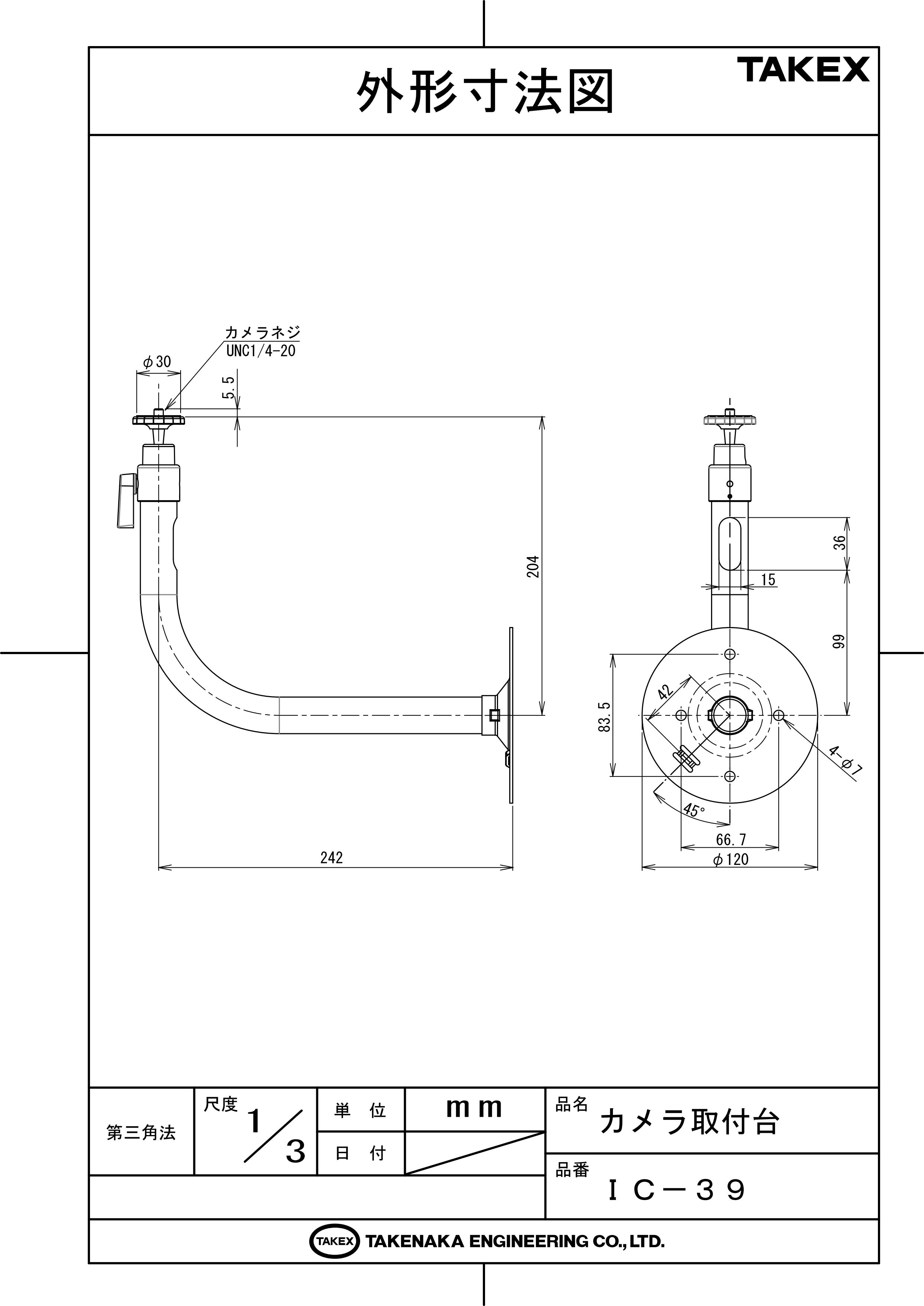

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

屋内用監視カメラの壁面・天井設置
カメラハウジングを使用した本格的な監視システム
店舗、オフィス、倉庫内の広範囲な角度調整が必要な場所
配線を露出させたくないスマートな施工現場

導入前に確認したいポイント

壁面・天井の材質が4kgの荷重に耐えられるか
カメラ側のネジ穴がU-1/4（三脚ネジ規格）であるか
配線コネクタがアーム内の長穴（15x36mm）を通過するか
屋外設置の場合は適切な防水処理（コーキング等）が可能か

特長

最大4kgの許容荷重で多様な機器に対応

アルミ合金と鋼板を組み合わせた堅牢な設計により、最大4kgまでの荷重に対応しています。軽量なドームカメラから、ハウジングに収納された本格的な監視カメラまで、安定して保持することが可能です。

前後90°〜-20°・回転360°の自在な角度調整

設置環境に合わせて、カメラの向きをフレキシブルに調整できます。前後の首振り（チルト）に加え、360°の回転（パン）が可能なため、施工後の微調整も容易に行えます。

スマートな配線を実現する通線構造

アーム部分には15mm×36mmの長穴が設けられており、パイプ内を通した配線が可能です。配線が露出しないため、意匠性を損なわず、同時にケーブルの断線やいたずら防止にも寄与します。

壁面・天井の両面設置に対応

L字型の形状を活かし、壁面への設置はもちろん、設置条件によっては天井面への取付も可能です。施工現場の状況に応じた柔軟な運用を可能にします。

標準的なU-1/4カメラネジ規格を採用

一般的なカメラやハウジングで採用されているU-1/4インチネジを採用しています。特別なアダプタを使用することなく、多くのメーカーの製品をそのまま取り付けることが可能です。

耐久性に優れたシルバー塗装仕上げ

材質には圧延鋼板やアルミ合金を使用し、シルバー塗装（アルマイト処理含む）を施しています。耐食性を高めるとともに、多くのカメラ筐体と調和するプロフェッショナルな外観を提供します。

    選定時に評価したい強み
    高い剛性： アルミ合金と鋼板のハイブリッド構造により、ブレの少ない安定した映像を実現。
施工性： φ120mmの広いベース台座と通線穴により、設置作業と配線処理がスムーズ。
汎用性： 標準的な三脚ネジ規格により、特定メーカーに依存しない幅広い機器適合性。
軽量設計： 約340gと軽量でありながら高耐荷重を実現し、施工時の負担を軽減。



施工・設置ガイド

施工の際は、以下のガイドラインに沿って安全に取り付けを行ってください。

確認項目	この製品での考え方
取付面の見極め	石膏ボード等の場合は下地の有無を確認し、コンクリート面では適切なアンカーを併用してください。
角度の固定	自在継手部を調整後、カメラの重みで角度が変わらないよう確実に固定ネジを締めてください。
配線の取り回し	コネクタ部がアームの曲げ箇所や長穴を無理なく通過するか、事前の通線テストを推奨します。
防水対策	屋内用ですが、湿気が懸念される場所ではベースプレート周囲にコーキング処理を施してください。

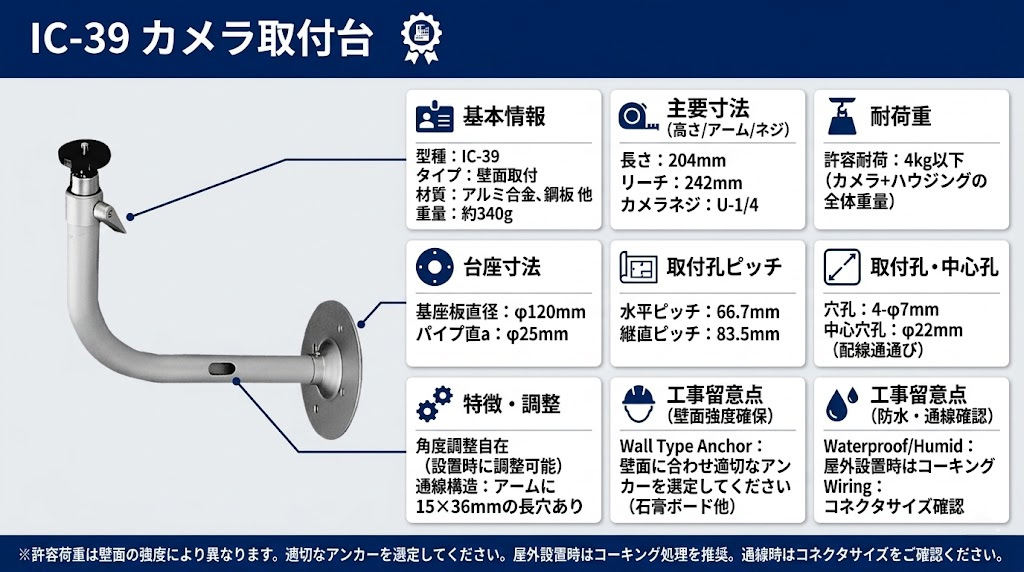

製品仕様

項目	内容
品名	カメラ取付台
品番	IC-39
取付タイプ	壁面取付（屋内天井面も可）
材質	アルミ合金、鋼板、亜鉛合金他
処理/外観	シルバー（材質：圧延鋼板、アルミ合金、塗装色：シルバー）
質量（重量）	約340g
全長（高さ）	204mm（カメラネジ部含まず）
アーム出し寸	242mm（取付面からカメラネジ中心まで）
パイプ径	φ25mm
ベース台座径	φ120mm
カメラ取付ネジ	U-1/4
許容荷重	4kg以下
角度調整	前後＋90°〜－20°、回転360°
取付孔ピッチ	水平方向：66.7mm / 垂直方向：83.5mm（4-φ7mm）
中心孔	φ22mm（通線用）
付属品	取付ネジ 4本

FAQ

Q：どのようなカメラに取り付けが可能ですか？ A：一般的な監視カメラやハウジングで採用されている「U-1/4（三脚ネジ）」規格に対応している機器であれば、メーカーを問わず取り付け可能です。

Q：屋外で使用することはできますか？ A：仕様上の設置条件は「屋内」となっております。雨水が直接かかる場所や過酷な屋外環境での使用は推奨されません。

Q：壁ではなく天井に取り付けることはできますか？ A：はい、可能です。仕様書においても屋内（天井面）での設置条件が含まれており、現場に合わせて選択いただけます。

Q：重さ何キロまでのカメラに対応していますか？ A：カメラと周辺機器（ハウジング等）を合わせた総重量で「4kg以下」まで対応しています。

Q：ケーブルをブラケットの中に通すことはできますか？ A：はい、パイプ内を通線できる構造になっています。アーム部には15x36mmの長穴があり、そこから通線が可能です。

Q：BNCコネクタなどの大きな端子もパイプ内を通りますか？ A：アームの長穴サイズ（15mm×36mm）およびパイプ径（φ25mm）に基づきます。標準的なBNCコネクタであれば通過可能ですが、事前にサイズを確認してください。

Q：取付用のネジは付属していますか？ A：はい、取付ネジ4本が標準で付属しています。ただし、取付面の材質に合わせたアンカー等は別途ご用意ください。

Q：角度の調整範囲を教えてください。 A：前後に+90°〜-20°の範囲で首振りが可能で、左右方向（回転）は360°自在に調整できます。

Q：ブラケット本体の材質は何ですか？ A：アルミ合金、鋼板、亜鉛合金などを使用しており、軽量さと堅牢性を両立させています。

Q：取付面の台座サイズはどのくらいですか？ A：ベース台座の直径はφ120mmです。取付ピッチは水平66.7mm、垂直83.5mmとなっています。
