ハウジング型デイナイトネットワークカメラ [NHC-IR22V]

ハウジング型デイナイトネットワークカメラ [NHC-IR22V]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ネットワークカメラ 屋外対応 IP66 SONY STARVIS搭載 H.265対応

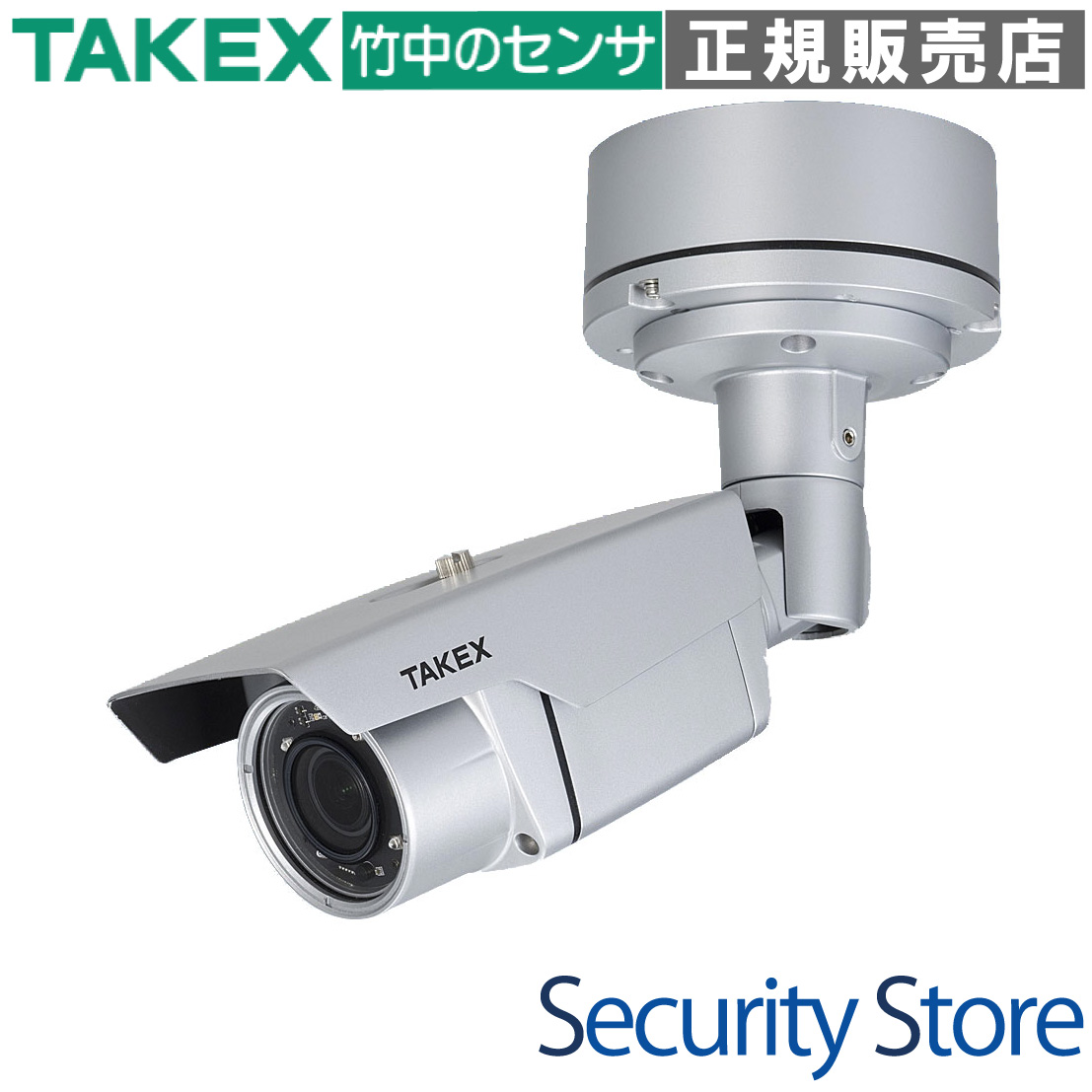

NHC-IR22V ハウジング型デイナイトネットワークカメラ

SONY STARVISセンサーを搭載し、フルHDの高精細な画像と圧倒的な低照度性能を両立した屋外用ハウジング型ネットワークカメラです。H.265圧縮方式への対応により、高画質を維持したまま長期間の録画を可能にします。

  • 型番： NHC-IR22V
  • 製品名： ハウジング型デイナイトネットワークカメラ
  • 方式： IPネットワークカメラ（H.265/H.264/MJPEG対応）
  • 解像度： 1920 × 1080 (1080p / 30FPS)
  • 対応環境： 屋外設置対応 (IP66準拠) / -20℃〜+50℃
  • 電源： PoE (IEEE802.3af) または DC12V 給電
NHC-IR22V ハウジング型デイナイトネットワークカメラ

資料ダウンロード

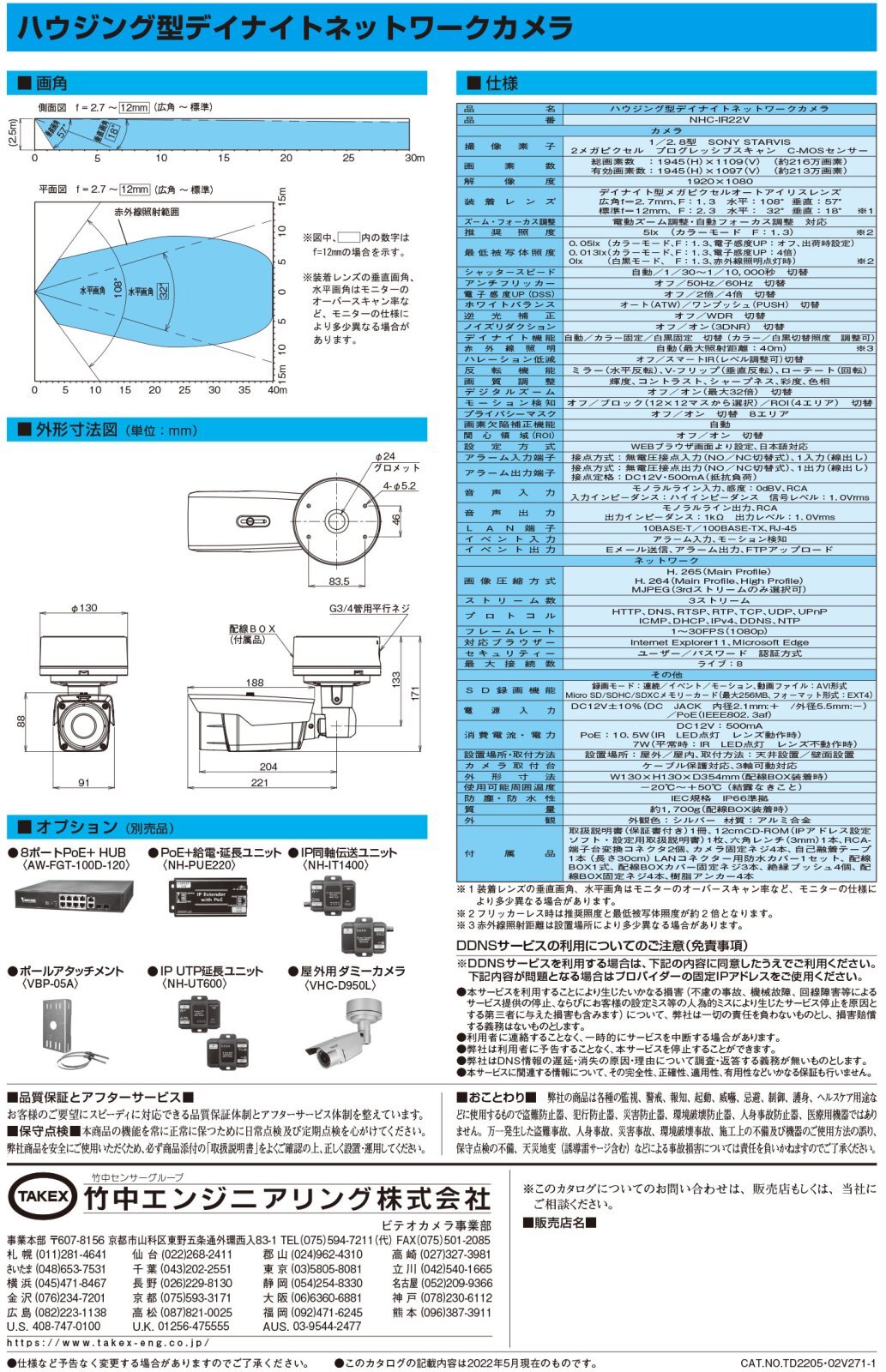

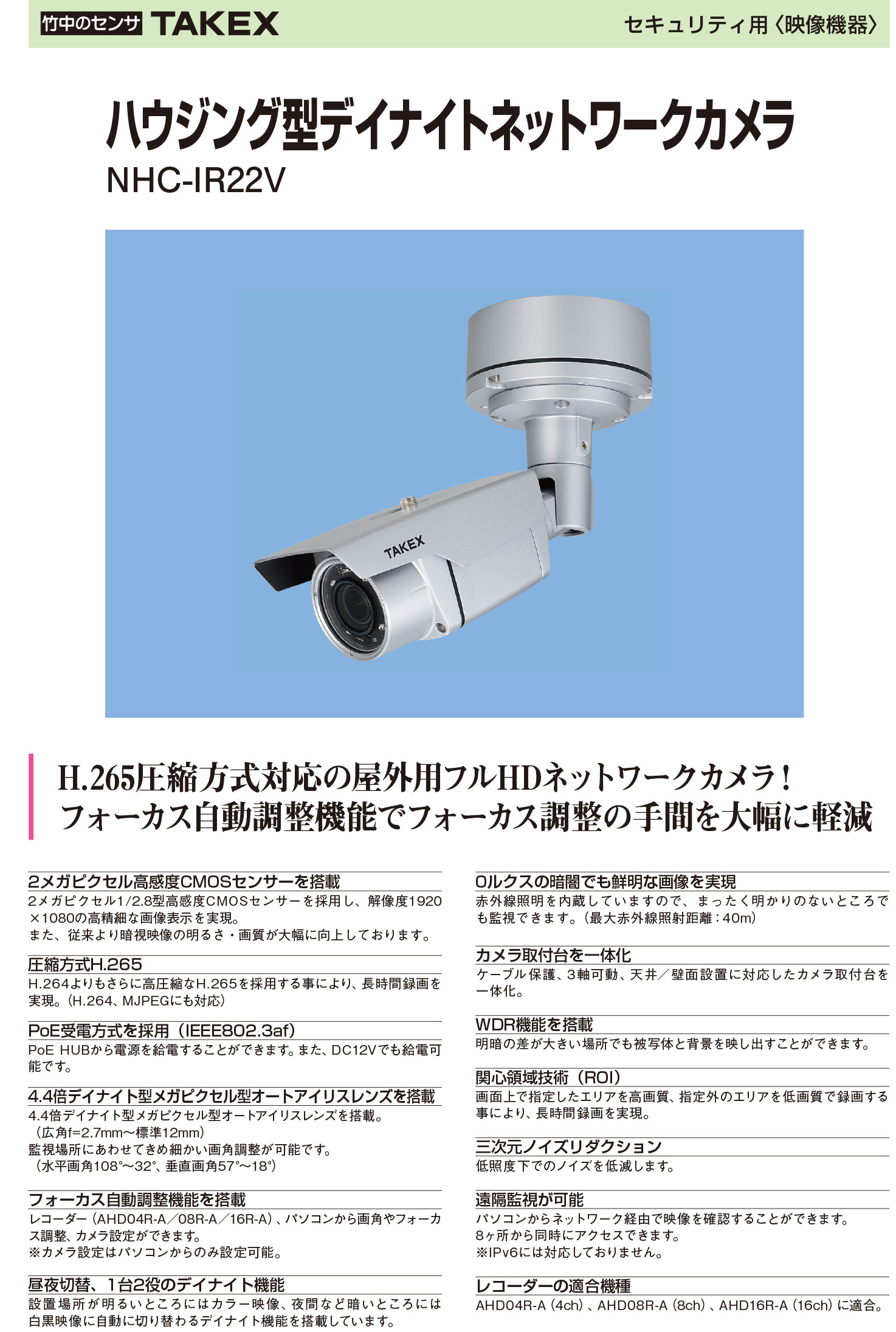

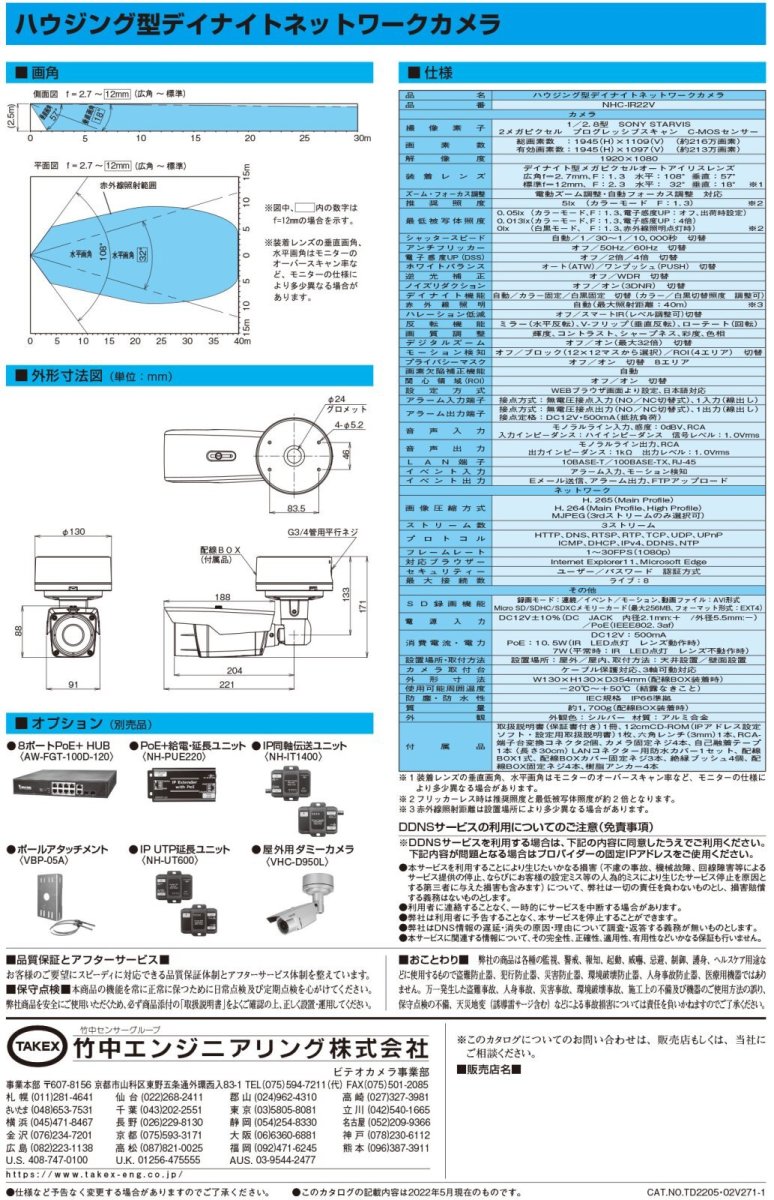

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の周辺監視（24時間対応）
  • 高画質が求められる店舗入口の記録
  • 照度環境の厳しい夜間の駐車場監視
  • 広角から望遠まで調整が必要な施設外壁

導入前に確認したいポイント

  • PoE給電HUBまたはDC12V電源の有無
  • ブラウザ閲覧時のEdge IEモード設定
  • 夜間の赤外線照射距離（最大40m）
  • 録画用のNVRまたはSDカードの選定

特長

2メガピクセル高感度 STARVIS C-MOS センサー

1/2.8型 SONY STARVISセンサーを採用。有効画素数約213万画素の高精細なフルHD映像を実現し、カラーモードでも0.05 lxという極めて低い照度下での撮影が可能です。従来機と比較して、暗所での明るさと画質が飛躍的に向上しています。

次世代圧縮方式 H.265 による長時間録画

従来のH.264よりも高い圧縮効率を誇るH.265方式を採用。高画質のままデータ量を削減できるため、ネットワーク帯域の負荷を軽減し、同じストレージ容量でもより長期間の録画保存が可能になります。

電動ズーム・フォーカス自動調整機能

f=2.7mmから12mmまでの4.4倍デイナイト型メガピクセルオートアイリスレンズを搭載。適合レコーダーやパソコンのブラウザ上から、ズーム調整およびフォーカスの自動調整が可能です。高所設置後の画角調整の手間を大幅に軽減します。

昼夜を問わず鮮明な映像を維持するデイナイト機能

明るい場所ではカラー映像、夜間などの暗い場所では自動的に赤外線カットフィルターを外して白黒映像に切り替えるデイナイト機能を搭載。1台で24時間の監視体制をサポートします。

最大照射距離40mを誇る強力な赤外線照明

高輝度赤外線LEDを内蔵し、0ルクスの完全な暗闇でも最大40m先まで鮮明な画像を表示。夜間の広範囲監視において圧倒的な性能を発揮します。

白飛びを防ぐ「スマートIR」技術

夜間、被写体がカメラに接近した際の赤外線過剰反射による「白飛び（ハレーション）」を自動で抑制します。レベル調整が可能で、人の顔や車のナンバープレートなども識別しやすく保ちます。

逆光に強い WDR（ワイドダイナミックレンジ）機能

明暗の差が激しい場所でも、被写体と背景の両方を鮮明に映し出すWDR機能を搭載。窓際や出入り口など、屋外光が差し込む環境での監視に最適です。

関心領域（ROI）技術による帯域最適化

画面内で重要度の高いエリアを指定し、その部分のみを高画質で、それ以外を低画質で処理することにより、画質を維持しながら録画データ量を効率的に削減します。

過酷な環境に耐える IP66 防塵防水設計

IEC規格 IP66に準拠した強固なアルミ合金製筐体を採用。雨風にさらされる屋外への直接設置が可能です。また、3軸可動のカメラ取付台を一体化しており、天井・壁面どちらにも柔軟に設置できます。

エッジ録画をサポートする Micro SDカードスロット

最大256GBまでのMicro SDHC/SDXCカードに対応。ネットワーク障害時のバックアップ録画や、カメラ単体での録画運用を可能にします（EXT4フォーマット）。

選定時に評価したい強み

  • 施工性： 配線BOXが標準付属し、自己融着テープや絶縁ブッシュも同梱。
  • 調整力： ネットワーク経由での電動ズーム/フォーカス調整が可能。
  • 信頼性： 日本国内メーカーTAKEX（竹中エンジニアリング）による品質管理。
  • 柔軟性： PoE給電とDC12Vのハイブリッド電源方式に対応。

施工・設置ガイド

本機は屋外設置に対応したIP66準拠モデルです。確実な防水・絶縁性能を維持するため、以下の手順を推奨します。

確認項目 この製品での考え方
設置面の絶縁 金属製のポールやH鋼に設置する場合は、付属の絶縁ブッシュを必ず使用してください。
防水処理 コネクタ接続部には付属の自己融着テープを巻き、LAN防水カバーを正しく装着してください。
配線BOX 壁面設置時は、BOX内の「矢印」を上に向けて固定し、水抜き孔が下になるようにしてください。
環境温度 -20℃から+50℃の範囲で使用してください（ヒーター非搭載のため極寒冷地は注意）。

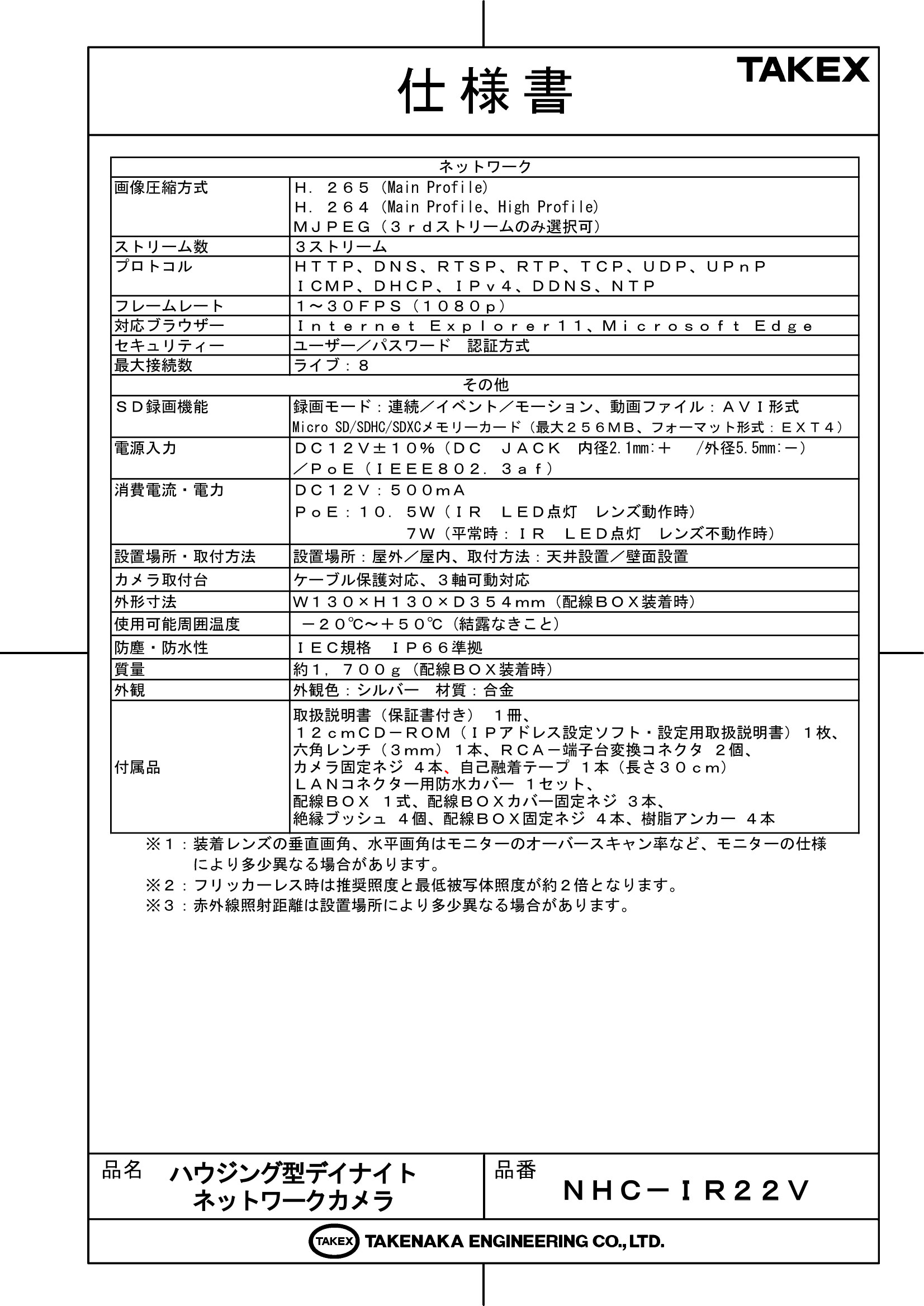

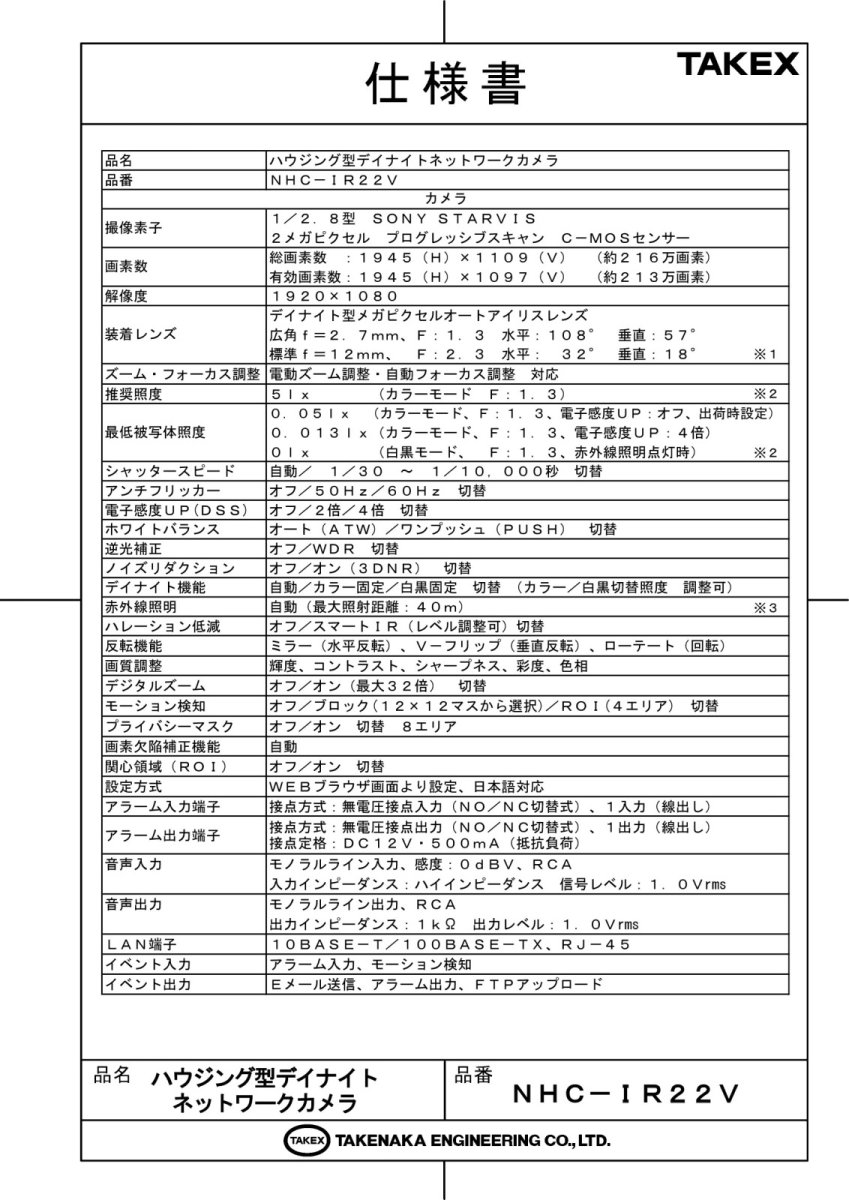

製品仕様

項目 内容
撮像素子1／2.8型 SONY STARVIS 2メガピクセル プログレッシブスキャン C-MOSセンサー
有効画素数1945 (H) × 1097 (V) （約213万画素）
解像度1920 × 1080 (フルHD)
装着レンズ4.4倍デイナイト型メガピクセルオートアイリスレンズ
広角 f＝2.7mm 〜 標準 f＝12mm (電動ズーム・自動フォーカス)
画角水平：108°〜32° / 垂直：57°〜18°
最低被写体照度カラー：0.05 lx (F1.3、DSSオフ) / 白黒：0 lx (赤外線照明点灯時)
赤外線照明最大照射距離：40m
画像圧縮方式H.265 (Main) / H.264 (Main/High) / MJPEG
フレームレート1 〜 30FPS
逆光補正オフ／WDR 切替
ノイズリダクションオフ／オン (3DNR) 切替
デイナイト機能自動／カラー固定／白黒固定 切替
アラーム入出力1入力 (無電圧接点) / 1出力 (DC12V 500mA)
音声入出力入力：RCA (モノラル) / 出力：RCA (モノラル)
SD録画機能Micro SD/SDHC/SDXC (最大256GB対応、EXT4形式)
電源入力DC12V±10% または PoE (IEEE802.3af)
消費電力最大 10.5W (IR LED点灯・レンズ動作時) / 平常時 約7W
防水性能IEC規格 IP66準拠
使用可能温度－20℃ 〜 +50℃ (結露なきこと)

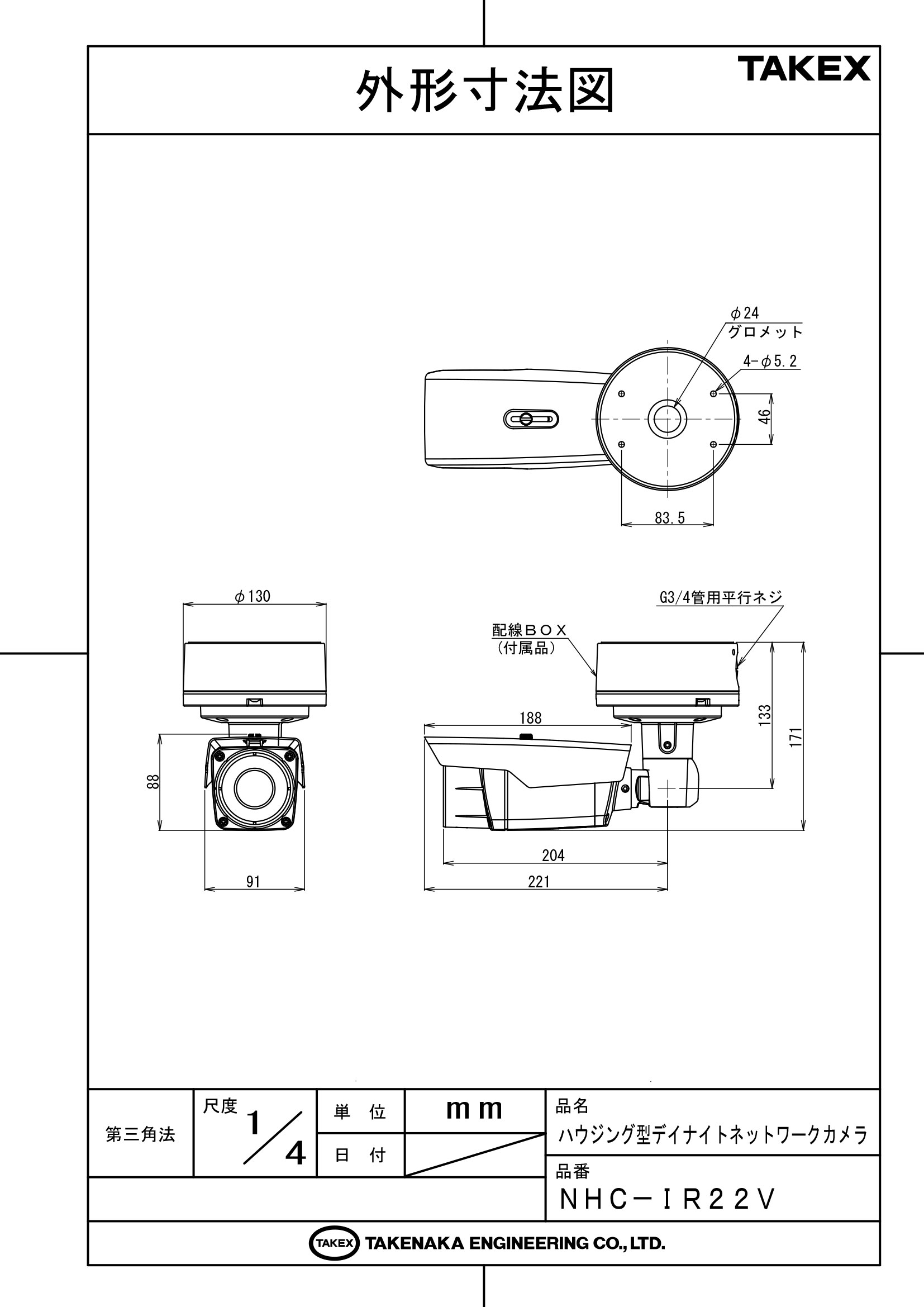

外形寸法W130 × H130 × D354 mm (配線BOX装着時)
質量約1,700 g (配線BOX装着時)

FAQ

Q：初期設定時のIPアドレスは何ですか？ A：工場出荷時の初期IPアドレスは「192.168.0.200」に設定されています。付属の「IPScanUtil.exe」を使用して変更が可能です。
Q：PoE給電に対応していますか？ A：はい、IEEE802.3af準拠のPoE給電に対応しています。PoE HUB等からLANケーブル1本で電源供給が可能です。
Q：夜間の赤外線はどのくらい飛びますか？ A：最大照射距離は約40mです。ただし、設置環境や被写体の反射率によって有効距離は変動します。
Q：録画データの圧縮方式は何ですか？ A：高効率なH.265に対応しています。他にH.264、MJPEG（第3ストリームのみ）も選択可能です。
Q：SDカードに直接録画できますか？ A：はい、最大256GBまでのMicro SD/SDHC/SDXCカードに対応しており、カメラ単体での録画（エッジ録画）が可能です。
Q：閲覧に対応しているブラウザは何ですか？ A：Internet Explorer 11、および Microsoft Edge（IEモード）に対応しています。
Q：屋外設置時にハウジングは別途必要ですか？ A：いいえ、本機はハウジング一体型であり、IP66の防水性能を備えているため、そのまま屋外に設置可能です。
Q：フォーカスの調整は現地で行う必要がありますか？ A：電動ズーム・自動フォーカス機能を搭載しているため、設置後にネットワーク経由（PC画面等）で遠隔調整が可能です。
Q：初期ログインのIDとパスワードは何ですか？ A：IDは「admin」、パスワードは「1234」が初期値となっています。セキュリティのため、導入時に必ず変更してください。
Q：逆光で顔が真っ暗になってしまうのですが対策はありますか？ A：設定画面から「WDR（ワイドダイナミックレンジ）」機能をオンにすることで、明暗差を補正し視認性を向上させることができます。
