デイナイトネットワークカメラ [NBC-DN22V]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX ネットワークカメラフルHD H.265対応 PoE受電デイナイト

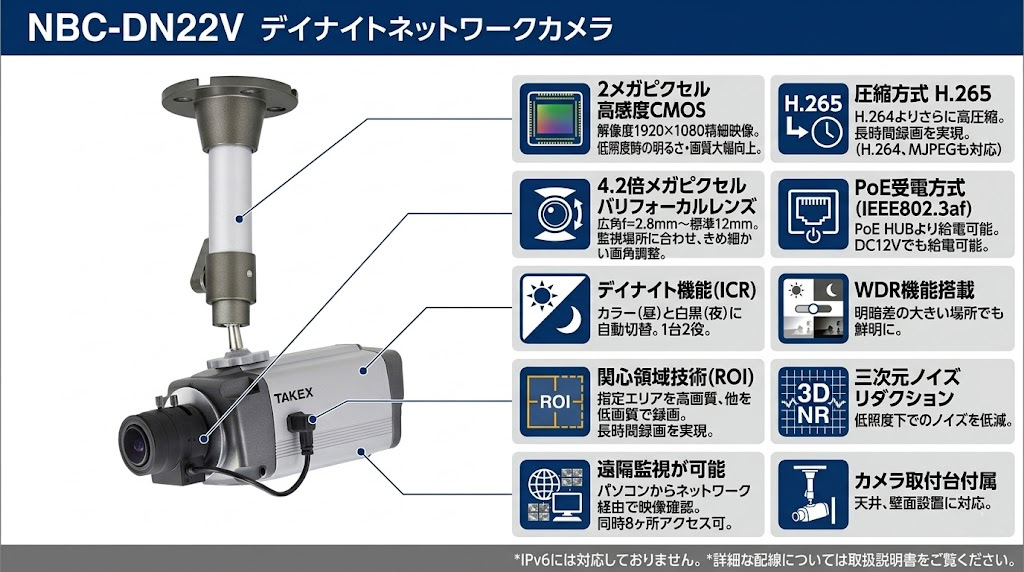

NBC-DN22V デイナイトネットワークカメラ

2メガピクセル高感度CMOSセンサー「STARVIS」を搭載した、フルHD対応のプロフェッショナル向けデイナイトネットワークカメラです。

最新のH.265圧縮方式を採用し、高精細な映像を維持したままネットワーク負荷と録画容量を大幅に削減。最低被写体照度0.002 lx（白黒・感度アップ時）という圧倒的な暗視性能を誇り、昼夜を問わず確実な証拠撮りを実現します。PoE受電対応で施工性にも優れています。

型番： NBC-DN22V
解像度： 1920 × 1080 (フルHD)
圧縮方式： H.265 / H.264 / MJPEG
レンズ： 2.8mm〜12mm バリフォーカルレンズ
電源： PoE (IEEE802.3af) / DC12V
夜間性能： デイナイト機能（最低被写体照度 0.002 lx）

資料ダウンロード

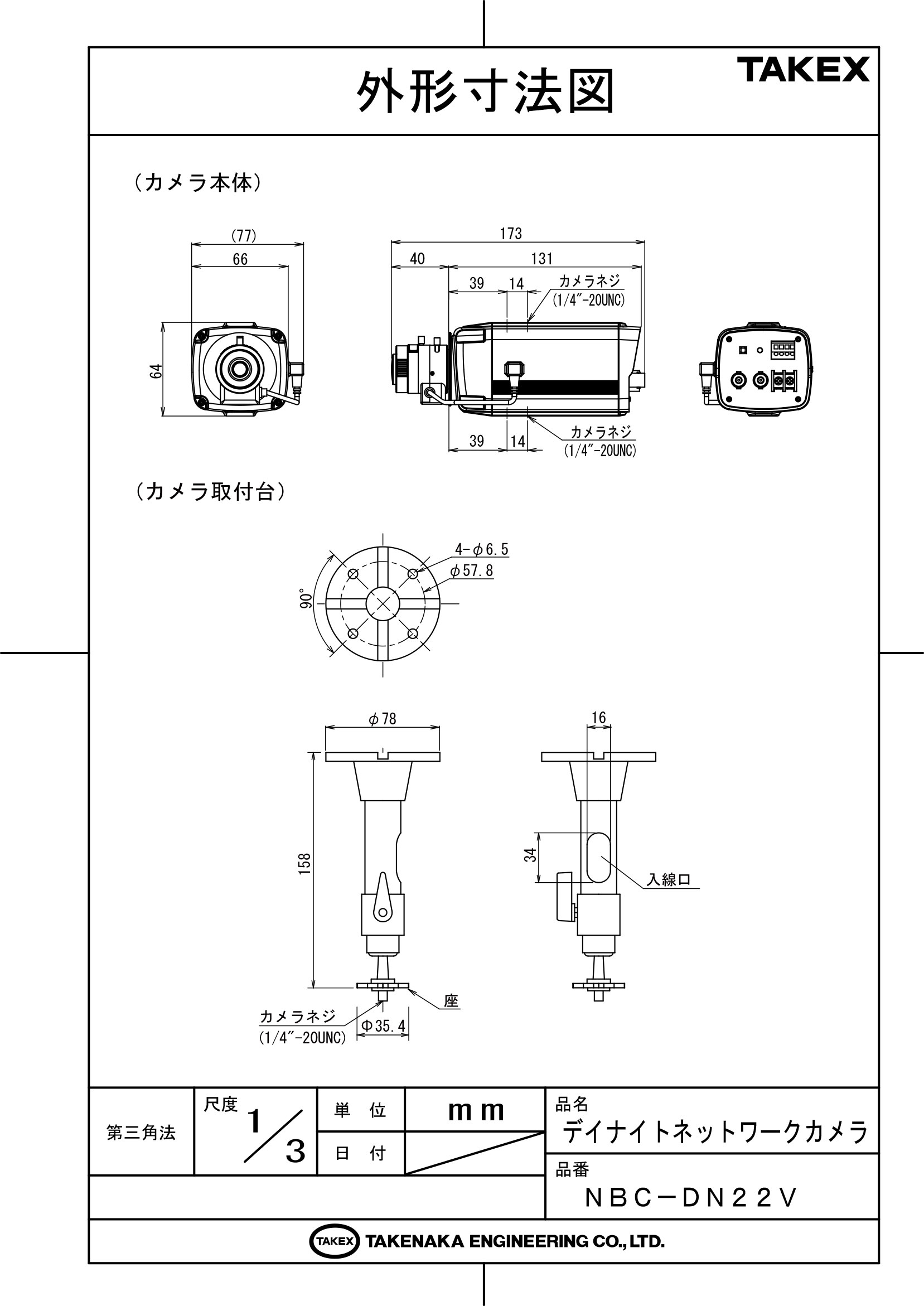

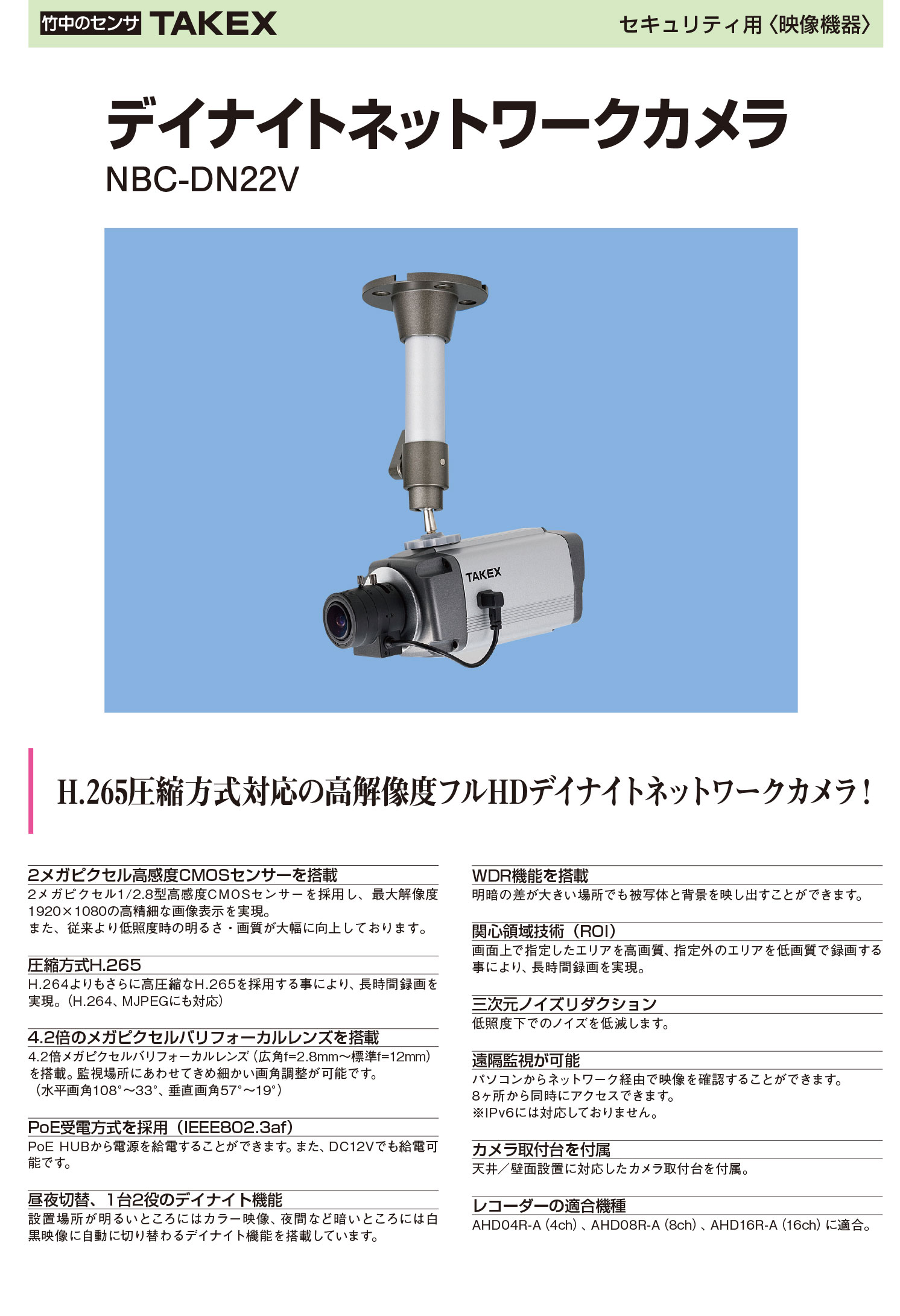

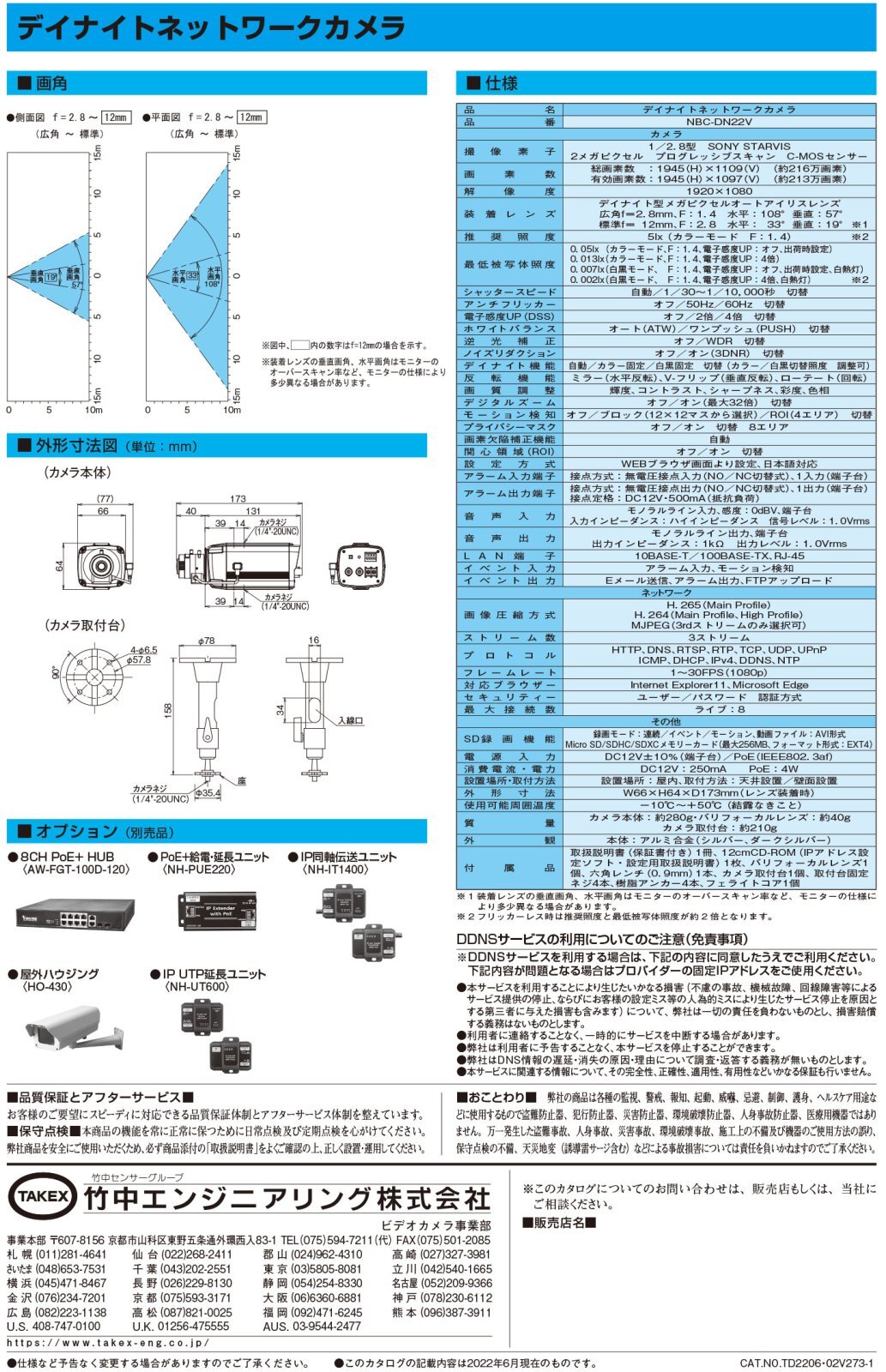

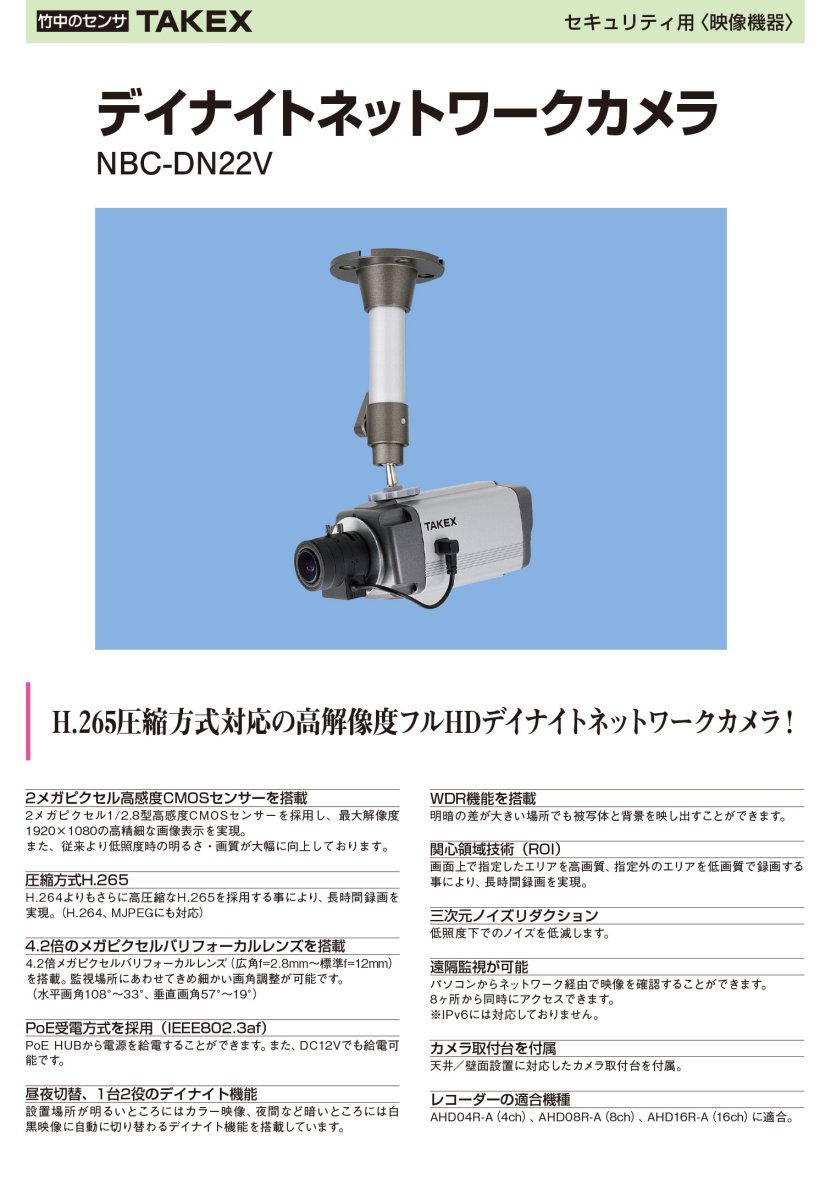

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・ビル内の24時間監視
店舗、金融機関のレジ周り・出入口
低照度環境（倉庫・駐車場など）
高精細な録画が必要な証拠撮影
既存のネットワークインフラを活用した施工

導入前に確認したいポイント

PoE給電環境（HUB等）の有無
IPv4ネットワーク環境（IPv6非対応）
閲覧用PCのブラウザ（Edge IEモード推奨）
設置場所の温度範囲（-10℃〜+50℃）
MicroSD録画使用時のカード寿命確認

特長

2メガピクセル SONY STARVIS 高感度センサー

1/2.8型 SONY STARVIS CMOSセンサーを搭載。最大解像度1920×1080の高精細映像を実現するとともに、従来機よりも低照度時の明るさと画質が飛躍的に向上しています。微細な光を捉え、ノイズの少ない鮮明な画像を生成します。

次世代圧縮方式 H.265 対応

従来のH.264と比較して、より高い圧縮効率を誇るH.265を採用。画質を維持しながらデータ量を削減できるため、ネットワーク帯域の節約と、HDDへの長時間録画を同時に可能にします。（H.264、MJPEGとの互換性も保持）

4.2倍メガピクセルバリフォーカルレンズ

広角f=2.8mmから標準f=12mmまでの4.2倍バリフォーカルレンズを搭載。水平画角108°〜33°の範囲で、監視現場に合わせた最適な画角調整が可能です。設置後の微調整も容易に行えます。

PoE受電方式（IEEE802.3af）による省線化

LANケーブル1本でデータ通信と電源供給を同時に行うPoE受電に対応。電源工事を簡略化でき、配線の自由度が向上します。また、現場状況に応じてDC12Vでの給電も選択可能なハイブリッド設計です。

自動デイナイト切り替え機能

周囲の明るさを検知し、明るい場所ではカラー映像、夜間や暗所では高感度な白黒映像に自動で切り替わります。1台で昼夜を問わない確実な監視体制を構築できます。

WDR（ワイドダイナミックレンジ）搭載

明暗差の激しい窓際やエントランスでも、黒つぶれや白飛びを抑え、被写体と背景の両方をクリアに映し出します。逆光環境下での人物特定などに威力を発揮します。

ROI（関心領域）技術による効率化

画面内の重要なエリア（ROI）を特定し、その部分を高画質で、それ以外のエリアを低画質で処理することにより、全体のデータサイズを抑えつつ、必要な情報のディテールを保つ高度な圧縮制御を行います。

3DNR（三次元ノイズリダクション）

低照度下で発生しやすい映像ノイズを高度なアルゴリズムで低減します。暗い場所でもザラつきの少ない滑らかな映像を提供し、動き検知の誤作動防止にも寄与します。

最大8箇所からの同時アクセス

強力なネットワーク配信機能を備え、最大8クライアントからの同時アクセスに対応。複数の拠点や担当者によるリアルタイム監視が可能です。

柔軟な設置に対応するカメラ取付台

天井・壁面の両方に対応した専用の取付台が標準付属。別途ブラケットを用意することなく、現場の状況に合わせたスムーズな設置工事が可能です。

    選定時に評価したい強み
    圧倒的な暗視性能： 白黒モード感度4倍時で0.002 lxまで対応。
安定した録画： H.265とROI技術の組み合わせによるストレージ負荷の低減。
柔軟な調整： バリフォーカルレンズとフランジバック調整機構による精密なピント合わせ。
外部連動： アラーム入出力端子を装備し、外部センサーや警報器との連動が可能。



施工・設置ガイド

プロの現場での確実な運用を実現するための施工ポイントです。

インジケーターによる状態確認

橙色LED（左）電力供給ステータス：点灯時にDC12V/PoE給電が正常。

緑色LED（右）ネットワークリンク：点灯時に物理的な通信リンクが確立。

配線・接続の注意点

項目	仕様・制限
推奨ケーブル	カテゴリー5e以上（ノイズ環境下ではCat6以上を推奨）
最大配線距離	100m（これを超える場合はPoE延長器が必要）
電源ノイズ対策	付属のフェライトコアをLAN端子直近に1周巻きで装着してください。
ブラウザ環境	Microsoft EdgeのIEモード、またはInternet Explorer 11。

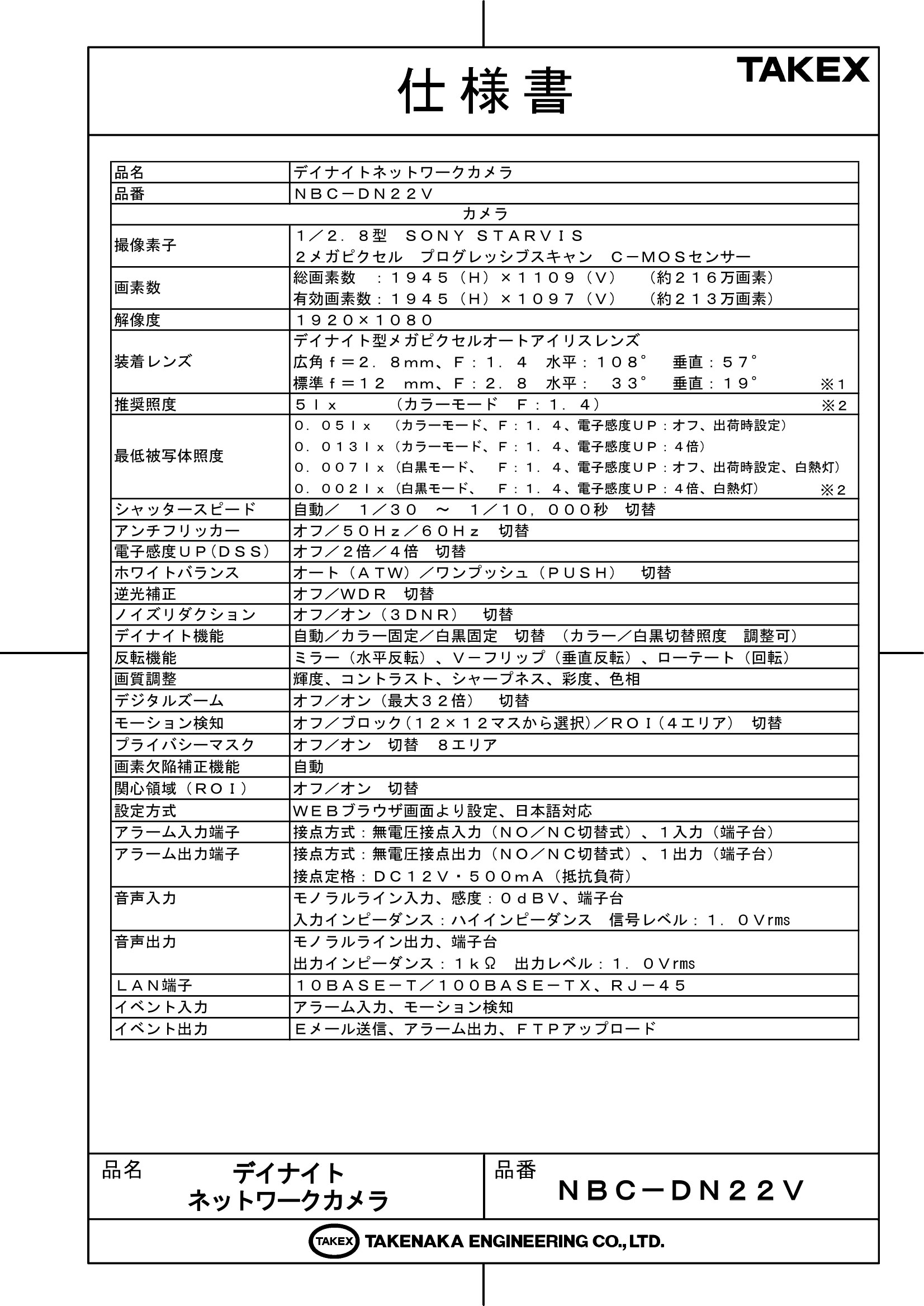

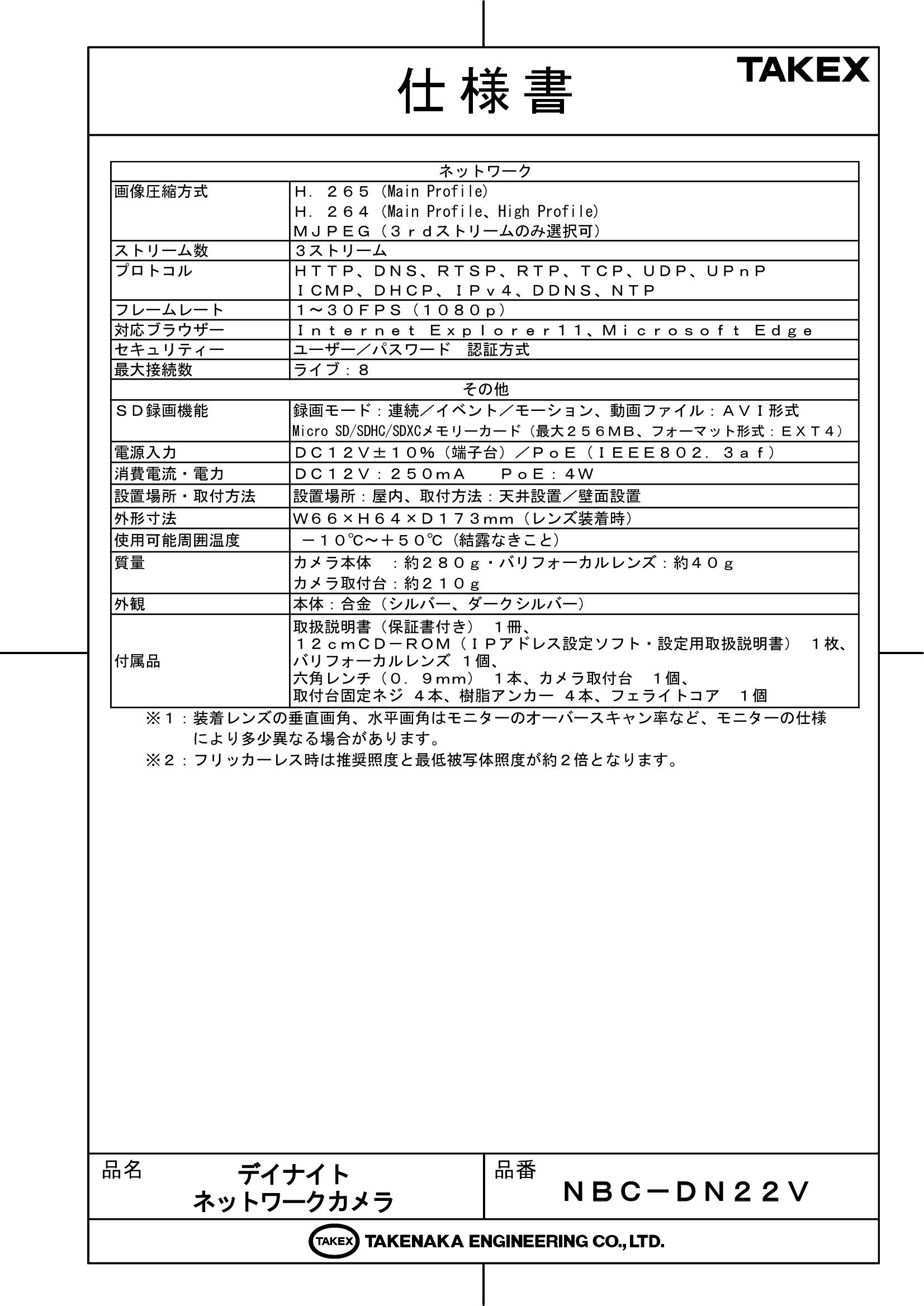

製品仕様

項目	内容
撮像素子	1／2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数： 1945 (H) × 1109 (V) （約216万画素）有効画素数： 1945 (H) × 1097 (V) （約213万画素）
解像度	1920 × 1080
装着レンズ	デイナイト型メガピクセルオートアイリスレンズ広角 f＝2.8mm、F：1.4 (水平108° 垂直57°) 標準 f＝12 mm、F：2.8 (水平33° 垂直19°)
最低被写体照度	カラー：0.05 lx (DSSオフ)、0.013 lx (DSS4倍) 白黒：0.007 lx (DSSオフ)、0.002 lx (DSS4倍) ※白熱灯時
画像圧縮方式	H.265 (Main Profile)、H.264 (Main/High Profile)、MJPEG (3rdのみ)
フレームレート	1 〜 30FPS (1080p)
逆光補正	オフ／WDR 切替
ノイズリダクション	オフ／オン (3DNR) 切替
デイナイト機能	自動／カラー固定／白黒固定切替（切替照度調整可）
アラーム入出力	1入力 (無電圧接点) / 1出力 (無電圧接点 DC12V 500mA)
音声入出力	入力：モノラルライン (1.0Vrms) / 出力：モノラルライン (1.0Vrms)
SD録画機能	Micro SD/SDHC/SDXC (最大256GB、EXT4フォーマット)
電源入力	DC12V±10% (端子台) ／PoE (IEEE802.3af)
消費電流・電力	DC12V：250mA ／ PoE：4W
使用可能周囲温度	－10℃ 〜 +50℃ (結露なきこと)
外形寸法 / 質量	W66 × H64 × D173 mm (レンズ装着時) / 約530g (本体+レンズ+台)

FAQ

PoEハブがない場合、どのように電源を供給すればよいですか？ DC12Vの外部電源アダプター（別売）を使用し、背面の電源端子台から給電することが可能です。AC24Vには対応していないためご注意ください。

録画ソフトがなくてもMicroSDカードに録画できますか？はい、本体にMicroSDスロットを搭載しており、単体での連続録画やイベント録画が可能です。最大256GBまでのカードに対応しています。

初期のIPアドレスは何番ですか？工場出荷時は「192.168.0.200」に設定されています。付属のIPScanUtilを使用することで、任意のIPアドレスに変更可能です。

夜間の映像が白黒にならないのですが。デイナイト設定が「自動」になっているかご確認ください。また、カメラ付近に強い光源があると昼間と誤認する場合があります。その際は切替照度の閾値を調整してください。

IPv6環境で使用できますか？本機はIPv4環境専用です。IPv6には対応しておりませんので、ネットワーク設計時にご注意ください。

最新のWindows PC（Edge）で映像を見る方法は？ Microsoft Edgeの「Internet Explorerモード」を使用してください。設定からサイトの再読み込みを許可し、IEモードで開くことでActiveXプラグインが動作します。

アラーム出力を使ってライトを点灯させられますか？アラーム出力の接点定格はDC12V・500mAです。これを直接AC電源のライトに繋ぐことはできません。必ずリレーユニット等を介して接続してください。

パスワードを忘れてしまった場合の対処法は？通電状態で背面のリセットスイッチを5秒以上長押ししてください。工場出荷状態（ユーザー：admin、パス：1234）に戻ります。

屋外への設置は可能ですか？本製品は屋内用仕様です。屋外でご使用になる場合は、別途屋外用ハウジングに収容して設置してください。

スマートフォンから映像を見ることができますか？専用のモバイルアプリ（またはブラウザ）を通じて遠隔監視が可能ですが、通信環境や設定により制限があるため、詳細な導入ガイドをご確認ください。
