屋外用デイナイトカプセルネットワークカメラ [NOC-IR22V]

Q: 夜間の視認距離はどのくらいですか？

最長約40m先までの暗視が可能です。

Q: ズームやフォーカスの調整は現地で行う必要がありますか？

電動ズームとオートフォーカス機能を搭載しているため、遠隔で調整可能です。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

屋外用フルHD 1080p H.265圧縮 PoE給電暗視40m IP66防水

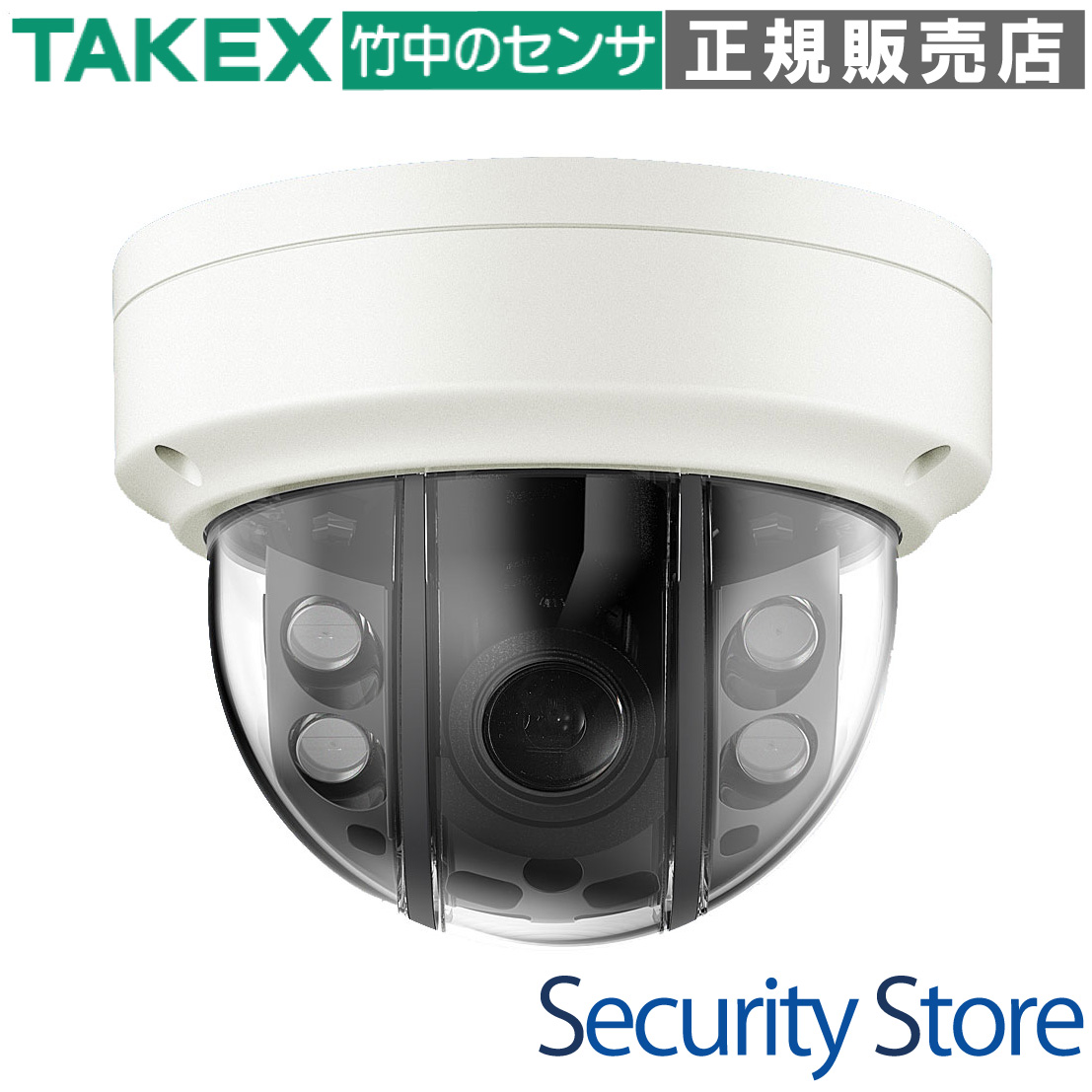

NOC-IR22V 屋外用デイナイトカプセルネットワークカメラ

2メガピクセル高感度CMOSセンサーを搭載し、フルHDの高精細映像を実現した屋外用カプセルネットワークカメラです。最新のH.265圧縮方式に対応し、高画質ながらネットワーク負荷とストレージ消費を大幅に抑制。電動ズーム・フォーカス自動調整機能を備え、設置後のメンテナンス性にも優れたプロ仕様の監視ソリューションを提供します。

型番： NOC-IR22V
製品名： 屋外用デイナイトカプセルネットワークカメラ
方式 / カテゴリ： ネットワークカメラ（IPカメラ）/ H.265対応
主な用途： 店舗・オフィスビル外周、駐車場、工場、資材置場の遠隔監視
設置場所 / 対応環境： 屋外（IP66準拠）、屋内
電源 / 通信： PoE（IEEE802.3af）/ DC12V 二系統対応

資料ダウンロード

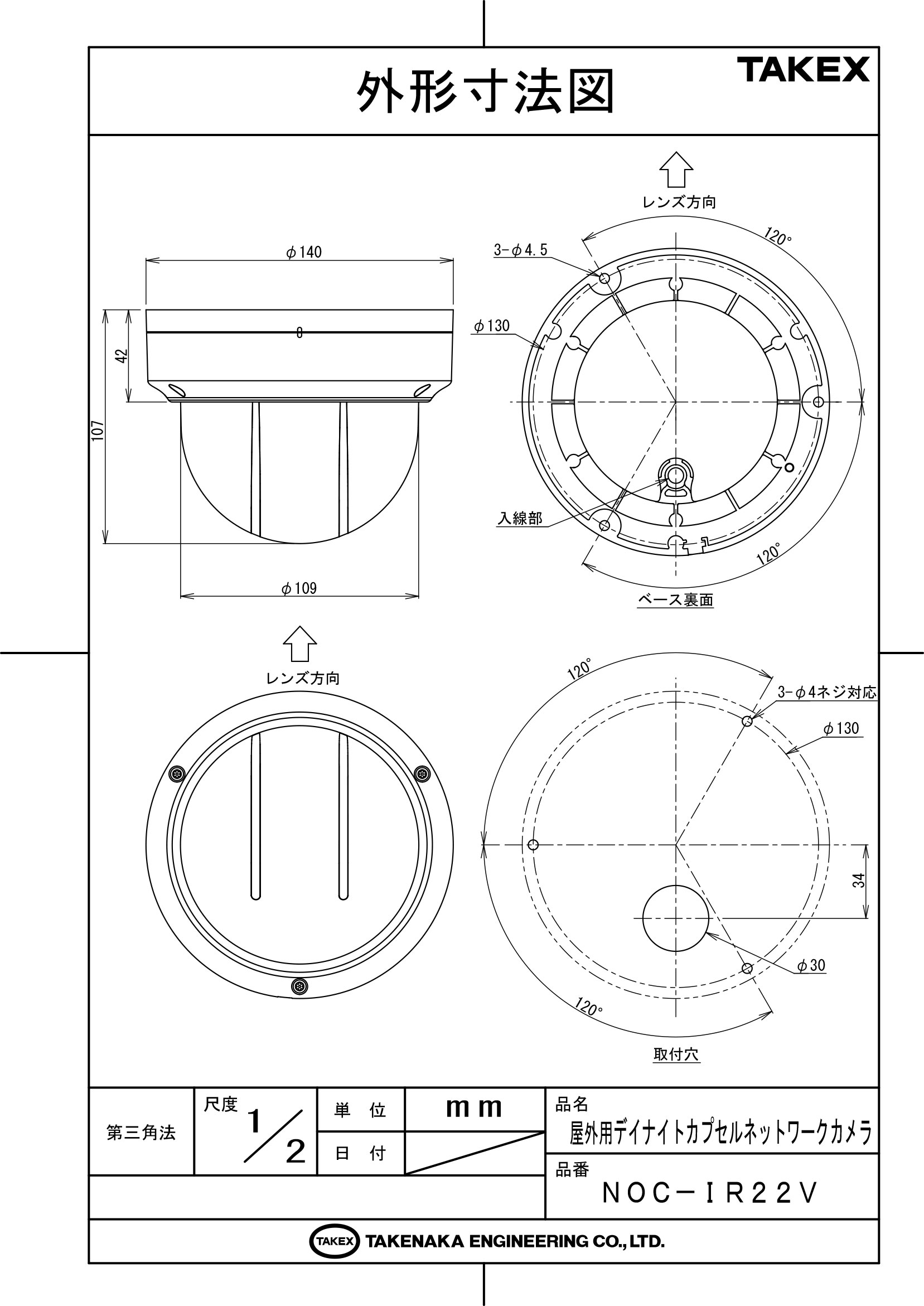

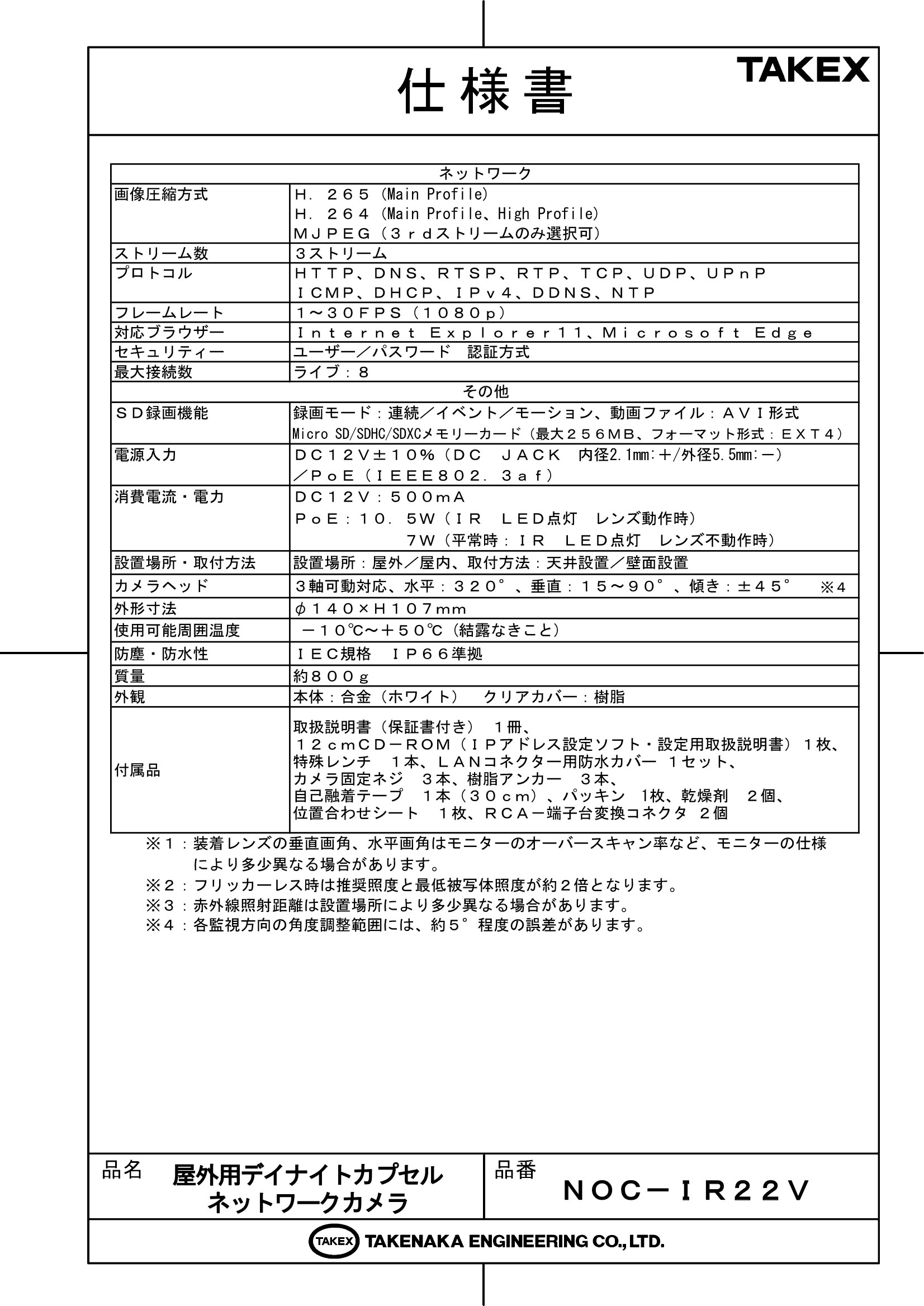

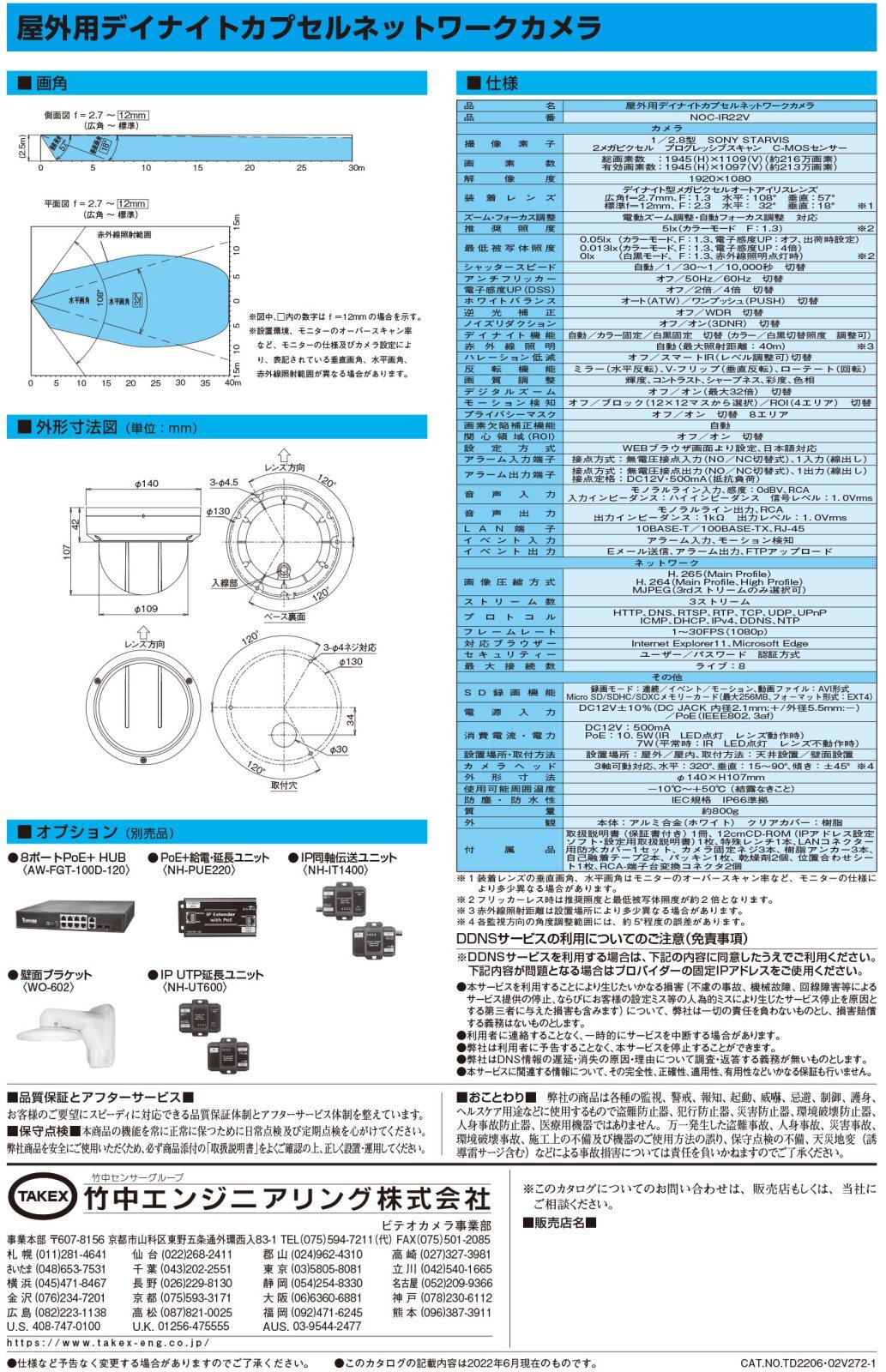

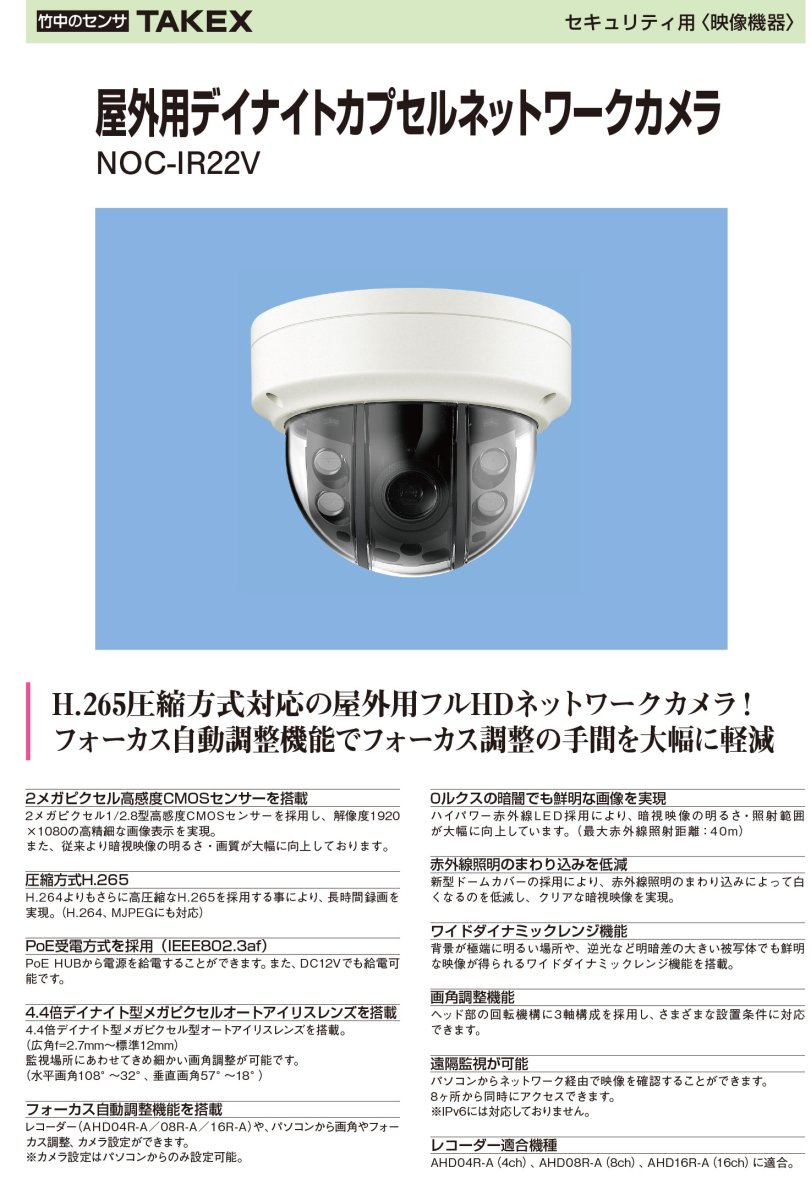

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

フルHD画質での証拠撮影が必要な現場
夜間無人になる駐車場や倉庫の防犯
H.265圧縮による長期間の録画運用
PoEハブを利用した効率的な配線施工
複数拠点からのPC遠隔モニタリング

導入前に確認したいポイント

PoEハブまたはDC12V電源の確保
最大配線長100m以内（Cat5e以上）
夜間暗視時のIR反射物の有無（白壁等）
設置高さ（推奨2.5m〜3.5m）
対応レコーダー（AHD-R-Aシリーズ等）

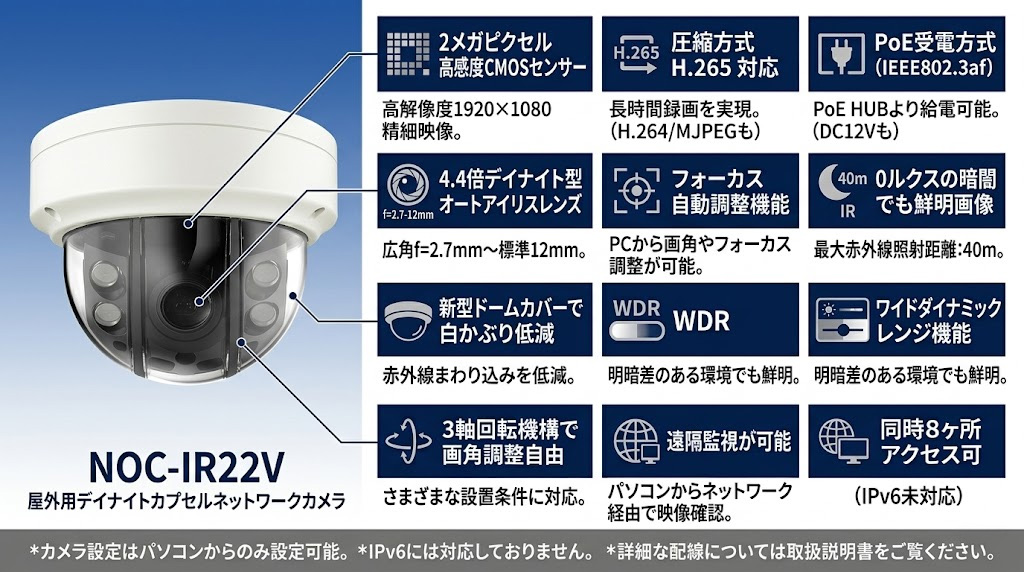

特長

2メガピクセル高感度CMOSセンサーを搭載

2メガピクセル1/2.8型高感度CMOSセンサー（SONY STARVIS）を採用。1920×1080ピクセルのフルHD解像度により、細部まで鮮明な画像を表示します。従来モデルと比較して暗視映像の明るさと画質が飛躍的に向上しており、低照度環境でもノイズの少ない映像を提供します。

PoE受電方式採用による施工の簡略化

IEEE802.3af準拠のPoE受電方式に対応しており、PoEハブからLANケーブル1本で電源供給と映像伝送を同時に行えます。電源工事のコストを削減できるほか、DC12V入力も備えているため、現場のインフラ状況に応じた柔軟な給電設計が可能です。

4.4倍デイナイト型オートアイリスレンズ搭載

広角f=2.7mmから標準12mmまでの4.4倍バリフォーカルレンズを搭載。水平画角は108°〜32°と幅広く、広範囲の全体俯瞰から特定の場所のズーム撮影まで、監視対象に合わせて最適な画角調整が可能です。

メンテナンスを省力化するフォーカス自動調整機能

適合レコーダーやパソコンから、遠隔で画角調整やフォーカスの微調整が行えます。設置時にカメラ本体を触りながら微調整する手間を大幅に軽減し、経年変化や振動によるピンボケ発生時も、ブラウザ経由で迅速に再調整が可能です。

最大照射距離40mの強力な赤外線LED

ハイパワー赤外線LEDの採用により、0ルクスの完全な暗闇でも最大40m先まで鮮明なモノクロ映像を映し出します。新型ドームカバーの採用で赤外線の回り込みを低減し、白飛びを抑えたクリアな夜間監視を実現します。

明暗差を解消するワイドダイナミックレンジ機能

背景が極端に明るいエントランスや逆光状態など、明暗差が激しい被写体でも「WDR機能」により黒つぶれや白飛びを抑制。被写体の特徴を正確に捉えることができ、より証拠能力の高い映像を記録します。

設置環境を選ばない3軸画角調整機構

カメラヘッド部の回転機構に3軸構成を採用。天井設置、壁面設置、傾斜地など、あらゆる設置条件においても水平を保ったまま最適なアングルで固定できます。IP66準拠の防水性能により、雨が直接当たる屋外でも安心して運用可能です。

    選定時に評価したい強み
    高効率録画： H.265対応で既存システムより長期間の録画が可能
夜間性能： 40mの長距離IR照射と高感度センサーによる優れた暗視能力
施工性： 電動ズーム・オートフォーカスによる現場調整時間の短縮
信頼性： 3軸機構とIP66防水ハウジングによる多様な屋外環境への適応



LED表示や動作状態

LED箇所	色・状態	意味・ステータス
RJ-45端子（LINK/ACT）	緑・点灯/点滅	ネットワークリンク確立 / データ通信中
RJ-45端子（PoE Status）	橙・点灯	正常にPoE受電中
内部（SYS/PWR）	赤・点灯	システム起動中（ブートアップ）
内部（SYS/PWR）	緑・点滅/点灯	正常稼働中 / ネットワークセッション確立

施工・配線ガイド

本機は屋外対応ですが、RJ-45コネクタの接続部は防水処理が必要です。付属の防水キャップと自己融着テープを使用し、適切に施工してください。

施工項目	推奨仕様・注意事項
使用ケーブル	Cat5e / Cat6 UTPケーブル（屋外配線時はLAPシース推奨）
最大配線距離	100m以内（PoEハブ〜カメラ間）
取付高さ	2.5m 〜 3.5m（IR照射効率とイタズラ防止のバランス）
防水処理	接続部は自己融着テープで確実に絶縁・防水を行ってください

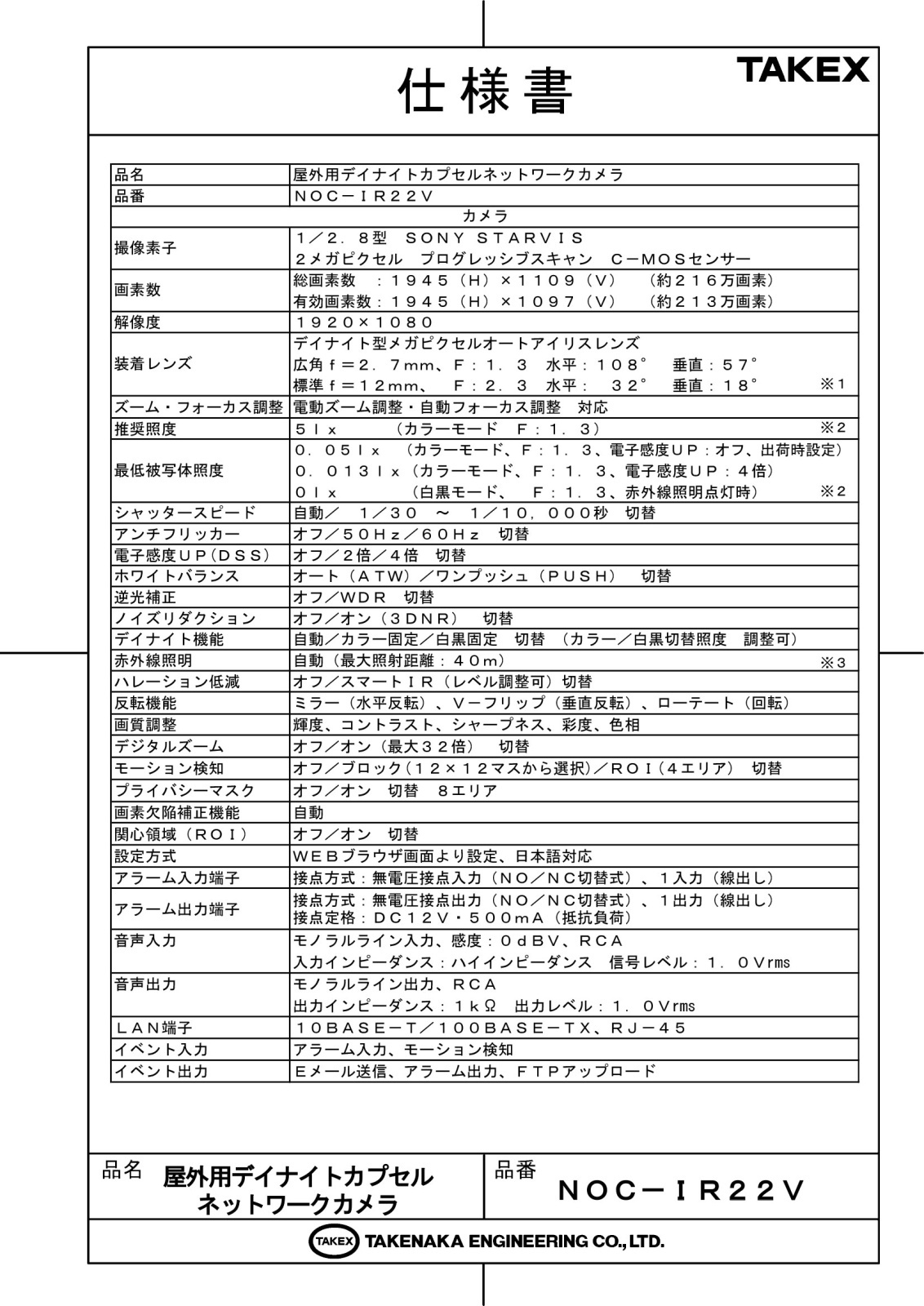

製品仕様

項目	内容
品名 / 品番	屋外用デイナイトカプセルネットワークカメラ / NOC-IR22V
撮像素子	1／2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサー
有効画素数	1945 (H) × 1097 (V) （約213万画素）
解像度	1920 × 1080
装着レンズ	4.4倍デイナイト型メガピクセルオートアイリスレンズ f＝2.7mm 〜 12mm / F：1.3 〜 2.3
画角	水平：108°〜32° / 垂直：57°〜18°
ズーム・フォーカス	電動ズーム調整・自動フォーカス調整対応
最低被写体照度	0.05 lx (カラーモード) / 0 lx (白黒モード、IR点灯時)
赤外線照明	高輝度LED（最大照射距離：40m）
画像圧縮方式	H.265 / H.264 / MJPEG
フレームレート	1 〜 30FPS (1080p)
ワイドダイナミックレンジ	オフ / WDR 切替
デイナイト機能	自動 / カラー固定 / 白黒固定切替
モーション検知	オフ / ブロック(12×12) / ROI(4エリア)
インターフェース	RJ-45 (10BASE-T/100BASE-TX) 音声入出力(RCA) アラーム入出力(1入力/1出力)
SDカードスロット	Micro SD/SDHC/SDXCメモリーカード (最大256GB)
電源入力	PoE (IEEE802.3af) / DC12V±10%
消費電力	PoE：10.5W (最大時) / 7W (平常時)
防塵・防水性	IEC規格 IP66準拠
外形寸法	φ140 × H107 mm
質量	約800 g

FAQ

Q：初期設定のIPアドレスは何ですか？ A：工場出荷時のIPアドレスは「192.168.0.200」に設定されています。

Q：ログイン時のユーザー名とパスワードを教えてください。 A：ユーザー名は「admin」、パスワードは「1234」です。セキュリティのため導入時に変更を推奨します。

Q：PoE給電に対応していますか？ A：はい、IEEE802.3af準拠のPoE給電に対応しています。PoEハブからLANケーブル1本で動作可能です。

Q：夜間の視認距離はどのくらいですか？ A：強力な赤外線LEDを搭載しており、最長約40m先までの暗視が可能です。

Q：ズームやフォーカスの調整は現地で行う必要がありますか？ A：電動ズームとオートフォーカス機能を搭載しているため、設置後にパソコンや適合レコーダーから遠隔で調整可能です。

Q：SDカードへの録画には対応していますか？ A：はい、最大256GBまでのMicro SDカードに対応しており、単体での連続録画やイベント録画が可能です。

Q：対応しているウェブブラウザを教えてください。 A：Internet Explorer 11、およびMicrosoft Edgeに対応しています。

Q：屋外設置の際、別途ハウジングは必要ですか？ A：不要です。本体がIP66準拠の防塵・防水設計となっており、そのまま屋外へ設置いただけます。

Q：逆光で顔が暗くなってしまう場所でも使えますか？ A：はい、ワイドダイナミックレンジ（WDR）機能を搭載しており、逆光環境でも明暗差を補正して鮮明に撮影できます。

Q：同時に何人までアクセスできますか？ A：ライブ映像への同時アクセス数は、最大8箇所（8ユーザー）までとなっています。
