壁掛型AHDデジタルレコーダー TAKEX 竹中エンジニアリング [WDR04R-A]

壁掛型AHDデジタルレコーダー TAKEX 竹中エンジニアリング [WDR04R-A]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング デジタルレコーダー 壁掛型 AHD/アナログ/IP対応 9型モニター内蔵

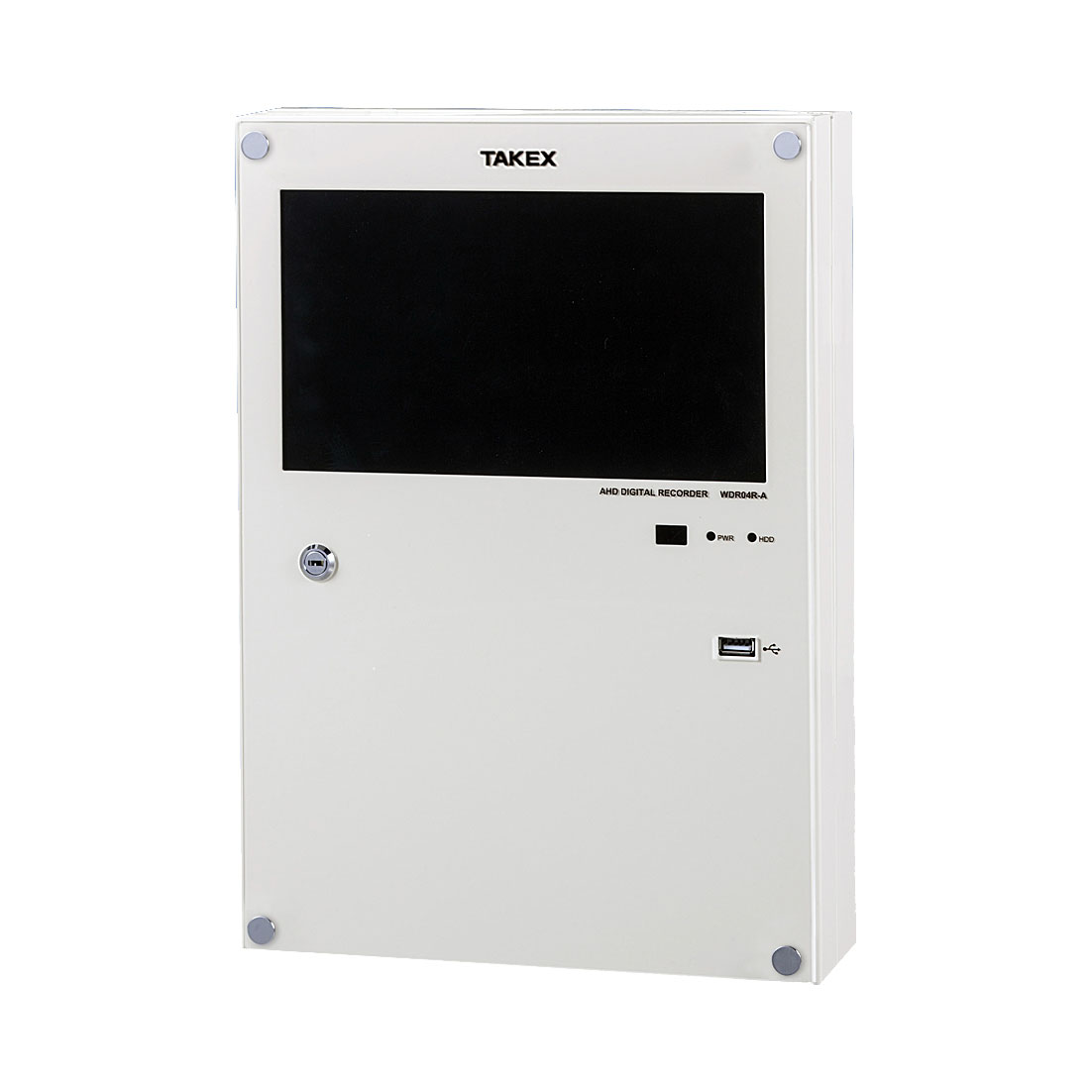

WDR04R-A 壁掛型AHDデジタルレコーダー

9.0型TFT液晶モニターと高機能録画ユニットを一体化した、省スペース設計の壁掛型デジタルレコーダーです。AHD、アナログ、IPカメラの混在接続に対応するハイブリッド仕様で、限られた設置スペースでも強固な監視環境を構築できます。

  • 型番： WDR04R-A
  • 方式： ハイブリッド（AHD 1.0/2.0、アナログCVBS、IPカメラ対応）
  • ストレージ： 1TB HDD内蔵（H.265圧縮対応）
  • モニター： 9.0型TFTカラー液晶（800×480）内蔵
  • 主な設置場所： 店舗バックヤード、マンション管理室、省スペースなオフィス壁面
WDR04R-A 壁掛型AHDデジタルレコーダー

資料ダウンロード

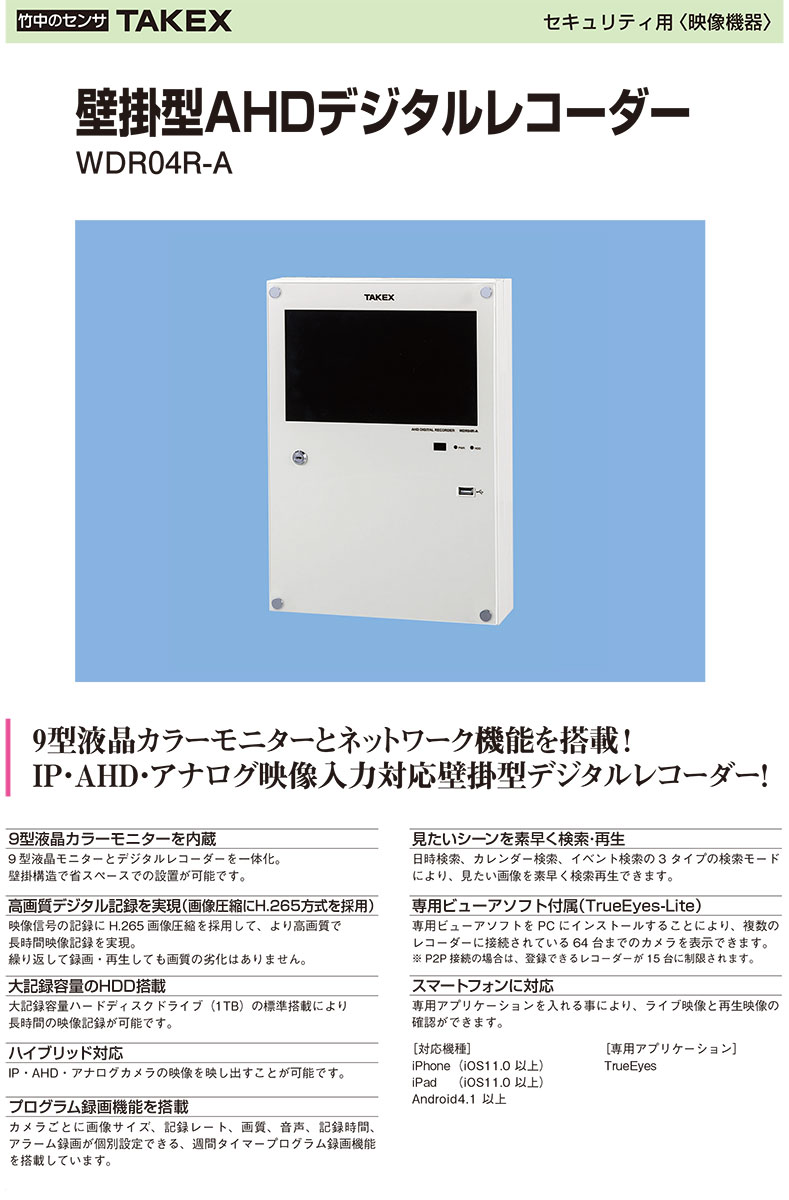

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • デスクスペースを確保できない狭小な店舗
  • 壁面にすっきり収めたいマンション共有部
  • モニターとレコーダーを一体管理したい現場
  • 既存のアナログ配線を活用した高画質化

導入前に確認したいポイント

  • 設置高さは目線の位置か（視野角の確認）
  • 壁面強度は約4kgの重量に耐えられるか
  • IPカメラ接続時はメーカー指定機種か
  • VGA外部出力はFHDまでの対応である点

特長

9型液晶カラーモニターを内蔵した一体型構造

9型TFT液晶モニターとデジタルレコーダーをコンパクトに一体化。壁掛構造を採用しているため、机上スペースを占有することなく、省スペースでの設置が可能です。店舗のレジ周りや受付裏など、スペースが限られた場所での運用に最適です。

次世代圧縮方式 H.265 による長時間高画質記録

映像信号の記録に高効率なH.265画像圧縮方式を採用。従来のH.264に比べ、高画質を維持したままデータ量を抑制し、標準搭載の1TB HDDでも長時間の映像記録を実現します。繰り返し録画・再生を行っても画質の劣化がありません。

AHD・アナログ・IPカメラに対応するハイブリッド設計

AHD（1.0/2.0）、アナログ（CVBS）、およびIPカメラの混在入力が可能です。既存のアナログカメラ資産を活かしつつ、重要な箇所だけAHDやIPカメラで高画質化するといった柔軟なシステムアップに対応します。

施工を簡略化する同軸重畳制御（UTC）対応

竹中エンジニアリング製AHDカメラを使用する場合、映像用同軸ケーブルを介してレコーダー側からカメラのOSDメニュー操作やPTZ制御が可能です。追加の制御線を敷設する必要がなく、施工工数の削減に大きく寄与します。

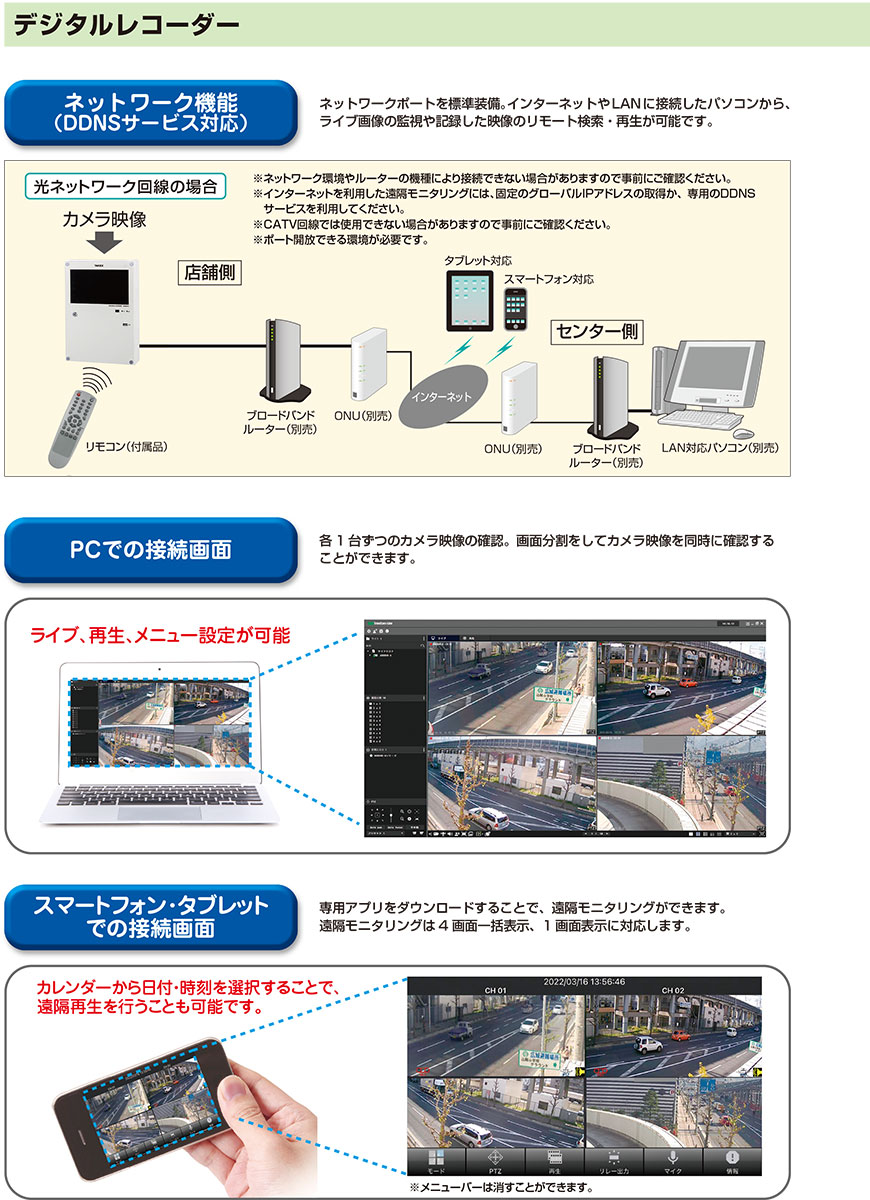

高度な遠隔監視とトランスコーディング機能

PC（TrueEyes-Lite）やスマートフォン（TrueEyesアプリ）によるライブ映像・再生映像の確認に対応。また、低帯域環境でもスムーズな再生を可能にするトランスコーディング機能を搭載しており、遠隔地からの快適な監視をサポートします。

システムの安定稼働を支える自己診断機能

ウォッチドッグシステムを搭載し、システム状態を常時監視。万が一システムエラーを検知した場合は自動的に再起動を行い、録画の欠損を最小限に抑えます。また、HDDの異常やビデオロスを検知して通知する機器異常警告機能も備えています。

直感的な操作を支える多彩な検索モード

日時検索、カレンダー検索、イベント検索の3つの検索モードを搭載。膨大な録画データの中から見たいシーンを素早く見つけ出し、スムーズに再生することが可能です。

週間タイマープログラム録画機能

カメラごとに画像サイズ、記録レート、画質、音声、記録時間、アラーム録画を個別に設定できる週間タイマープログラム機能を搭載。運用スケジュールに合わせたきめ細かな録画プランの構築が可能です。

選定時に評価したい強み

  • 省スペース性： モニター設置不要で壁面に完結する。
  • 運用安定性： 自己診断再起動機能による無停止運用の追求。
  • 互換性： 旧来のアナログから最新のAHD、IPまで幅広く対応。
  • 鍵付きパネル： 操作部をロックし、第三者による誤操作や不正抜き取りを防止。

施工・設置ガイド

本機はHDDを内蔵しているため、振動の多い場所や高温になる場所への設置は避けてください。液晶の特性上、目線より高い位置に設置すると画面が見えにくくなるため、適切な高さでの施工を推奨します。

施工・運用上の確認項目 この製品での仕様・考え方
設置の高さ 液晶視野角の関係上、管理者の目線の高さか、やや低い位置への設置を推奨。
排熱スペース 本体の上下面にある排熱スリットを塞がないよう、周囲5cm以上の空間を確保。
IPカメラの制限 モーション検知録画には非対応。常時録画または外部センサー入力を推奨。
電源固定 付属のマウントベースと結束バンドで、ACアダプターの脱落を物理的に防止。

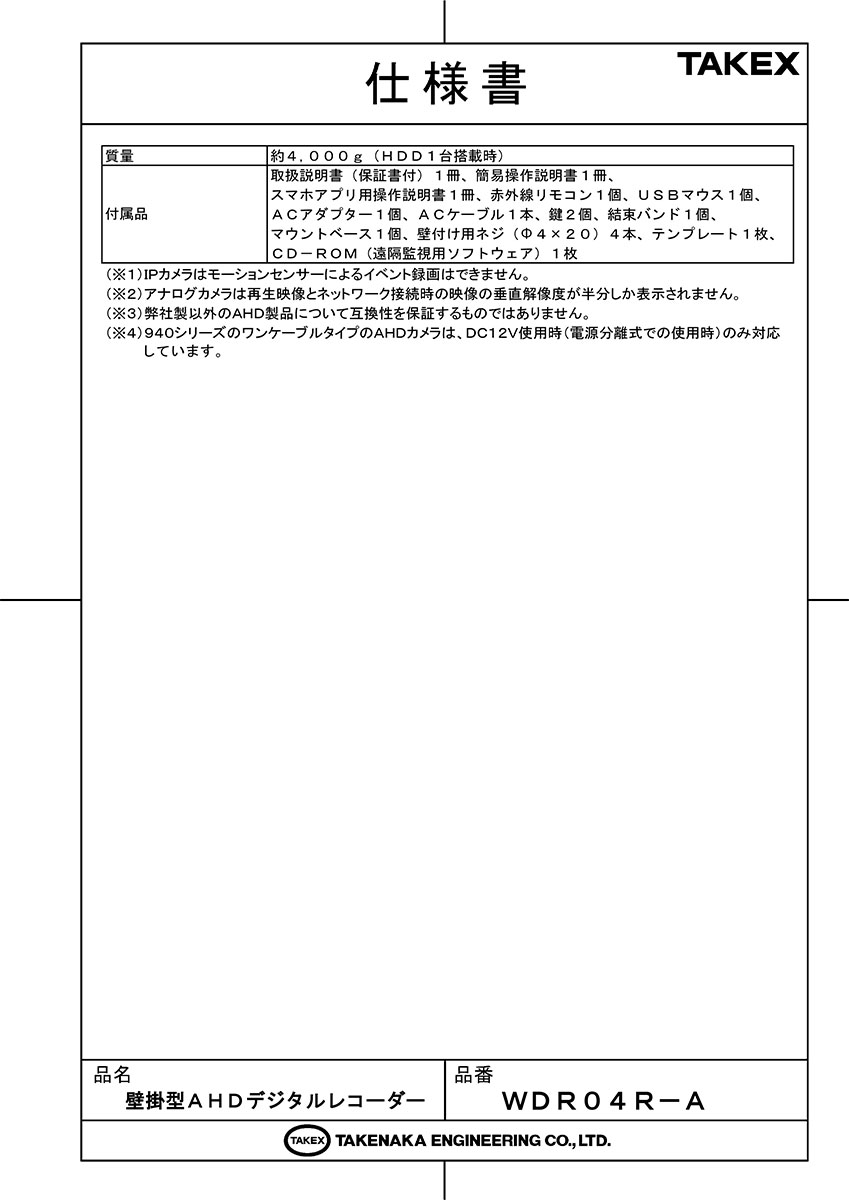

製品仕様

項目 内容
品番WDR04R-A
ハードディスク容量1TB（SATA）［増設不可］
液晶モニター9.0型TFTカラー（800×480）、LEDバックライト
映像圧縮方式H.265、H.264
音声圧縮方式G.711μ
録画解像度（総記録レート）1920×1080（60枚／秒）、1280×720（120枚／秒）、928×480（120枚／秒）
記録画質5段階（最高、高、中、低、最低）
記録レート30段階（30〜1枚／秒）※2MP AHD接続時は15段階（15〜1枚／秒）
録画モード通常録画、イベント録画（モーション／センサー）※IPカメラはモーション不可
プリアラーム録画5秒
サーチモード日時検索、カレンダー検索、イベント検索
カメラタイトル表示半角英数記号最大50文字、カナ最大16文字
バックアップUSBメモリー（最大32GB推奨）
映像入力BNC×4（AHD1.0/2.0、VBS/VS自動認識）、IPカメラ（最大2MP、最大7Mbps、最大15fps）計4台まで
モニター出力VGA（D-Sub15ピン）×1、BNC（スポット兼用）×1
音声入出力入力：RCA×4（0dBs 15kΩ）／出力：RCA×1（0dBs 1kΩ）
アラーム入出力入力：無電圧a/b接点×4／出力：無電圧a/b接点（DC30V/1A）×1
外部端子USB2.0×2、LAN (10/100BASE-TX)×1、RS-485×1
電源電圧 / 消費電力AC100V 50/60Hz（専用アダプター付属） / 17W
使用環境条件5〜40℃、20〜80％RH（結露なきこと）
外形寸法 / 質量W240×H340×D80mm / 約4,000g

FAQ

Q：他社製のAHDカメラも接続できますか？ A：AHD規格に準拠していれば映像の入力は可能ですが、全ての他社製品との互換性を保証するものではありません。UTC制御などは弊社指定機種のみとなります。
Q：HDDの容量を増設することはできますか？ A：本機は1TBのHDDを標準搭載しており、内部・外部ともにHDDの増設には対応しておりません。
Q：2MPのAHDカメラ使用時、フレームレートに制限はありますか？ A：2MP(1080p)のAHDカメラ接続時は、1chあたり最大15fps（合計60fps）までの制限となります。
Q：IPカメラでモーション録画は可能ですか？ A：あいにくIPカメラ接続時はモーションセンサーによるイベント録画には対応していません。常時録画にて運用してください。
Q：外部モニターを2台つなぐことはできますか？ A：VGA出力とBNC（スポット）出力の2系統を備えており、内蔵モニターと合わせて外部モニターへの同時出力が可能です。
Q：スマートフォンの対応OSを教えてください。 A：iPhone/iPad (iOS11.0以上)、Android (7.0以上) に対応しています。専用アプリ「TrueEyes」を使用します。
Q：VGA出力の最高解像度は？ A：1920×1080（FHD）です。QHDやUHDなどの高解像度設定を行うとブラックアウトする可能性があるためご注意ください。
Q：パネルロック（鍵）は何のためにありますか？ A：第三者による操作やUSBメモリーの抜き取り、主電源の遮断を防止するために物理的な鍵によるロック機構を設けています。
Q：録画がいっぱいになったらどうなりますか？ A：設定により「上書き録画」をオンにすることで、古いデータから順番に消去して録画を継続することが可能です。
Q：遠隔監視の際、映像がカクつくのですが対策はありますか？ A：トランスコーディング再生（高機能再生）機能を有効にすることで、ネットワーク帯域に合わせた最適な解像度でスムーズに再生できます。
