人感スイッチ 検知距離2m〜12m [MS-12TA-N]

人感スイッチ 検知距離2m〜12m [MS-12TA-N]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 屋外用センサー パッシブセンサー 人感スイッチ AC100V

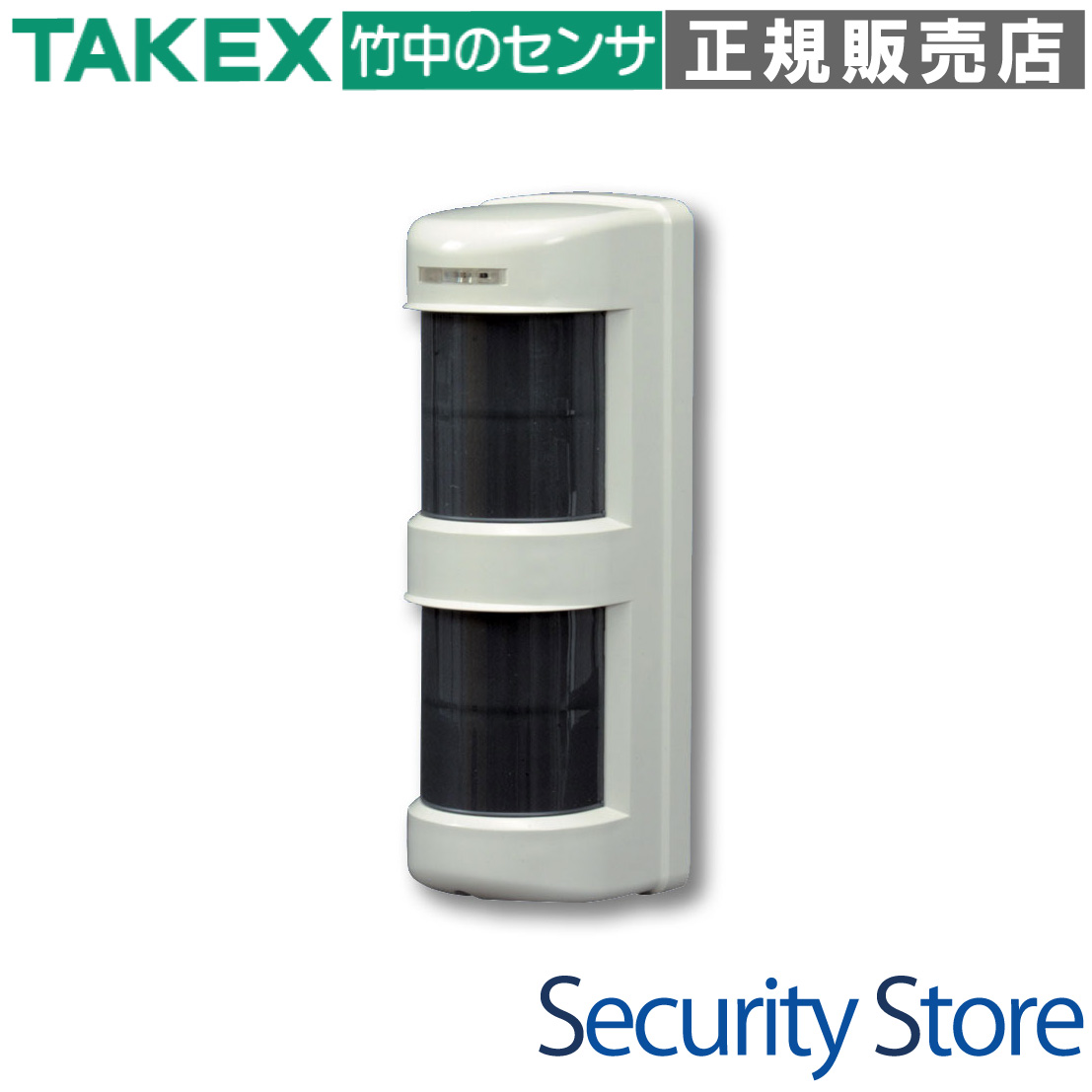

人感スイッチ MS-12TA-N（検知距離2m〜12m）

水平・下向きの2方向「AND検知方式」により、屋外での誤動作を極限まで低減した高信頼の人感スイッチです。照明の自動点灯や警備信号の出力に最適で、近距離から最大12mまでの柔軟なエリア設定が可能です。

  • 型番： MS-12TA-N
  • 方式： パッシブインフラレッド方式（ツインレンズ＋カウント処理）
  • 検知距離： 2m 〜 12m（10段階調整可能）
  • 主な用途： 屋外照明の自動点灯、防犯システムの起動スイッチ、侵入監視
  • 電源： AC100V ±10V（50/60Hz）
  • 出力仕様： 大接点（照明用）＋ 小接点（信号用）の2系統

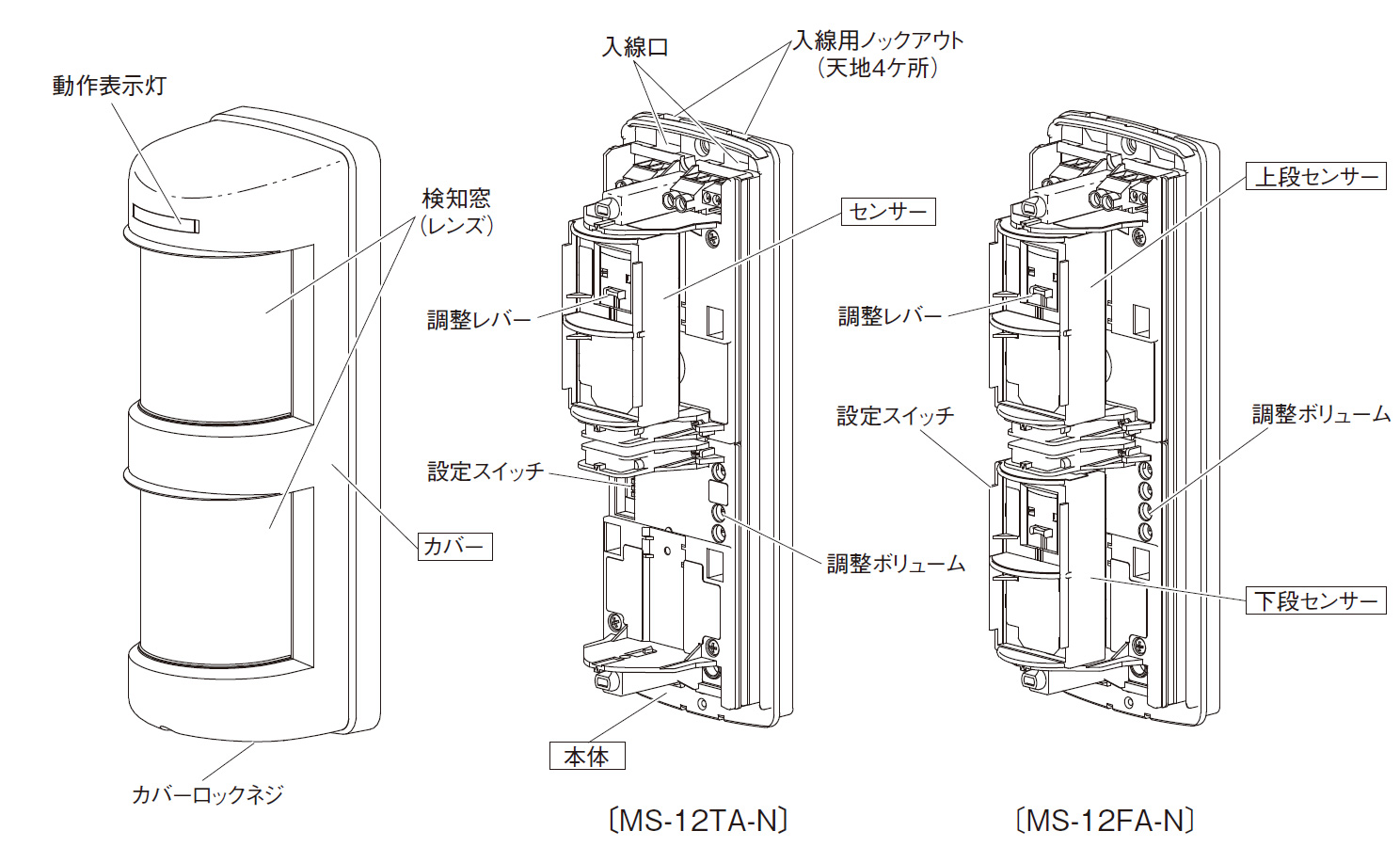

人感スイッチ MS-12TA-N 製品画像

資料ダウンロード

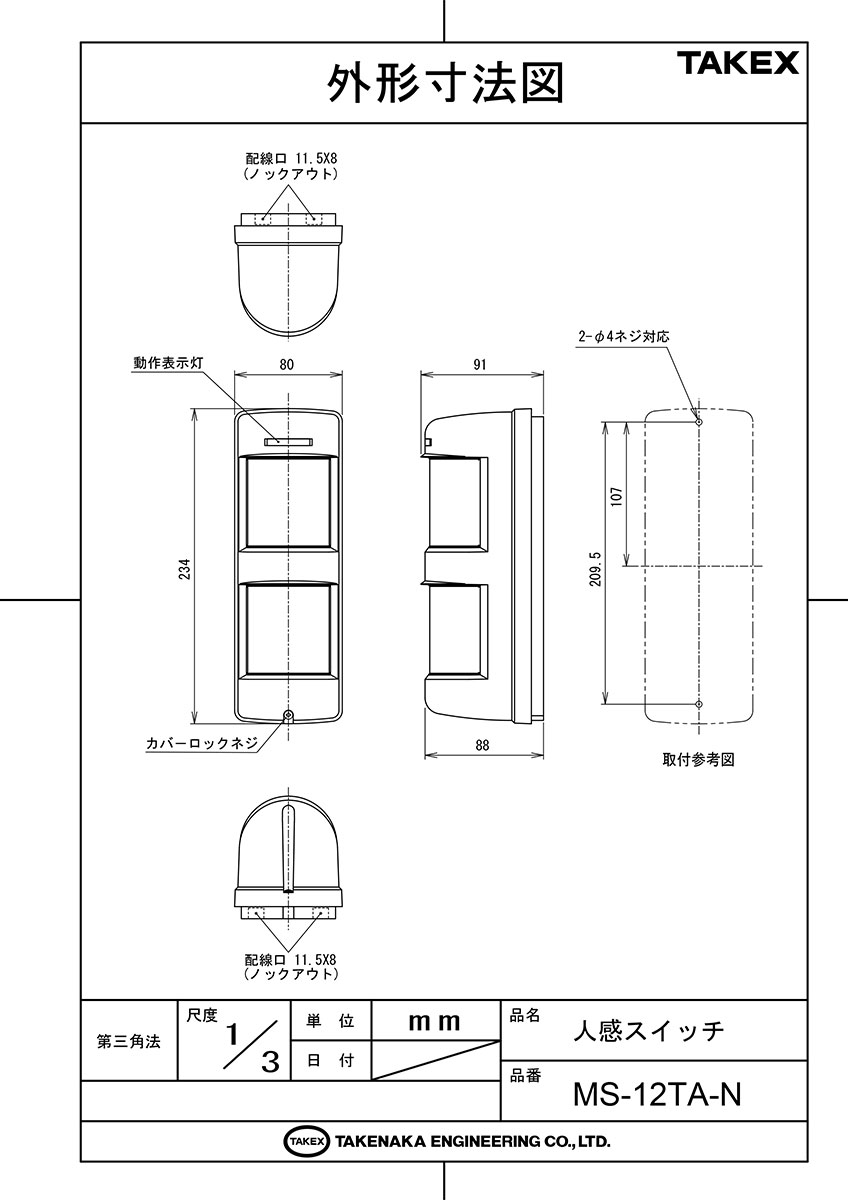

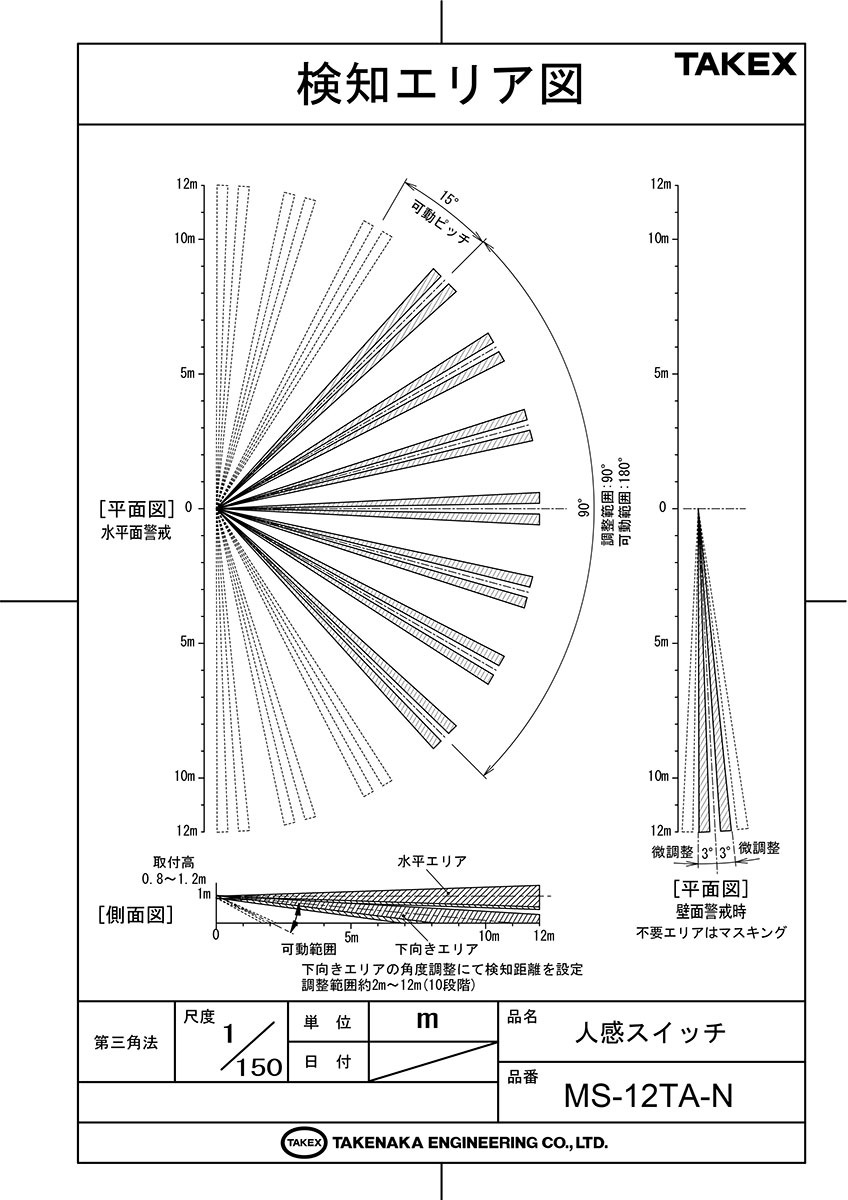

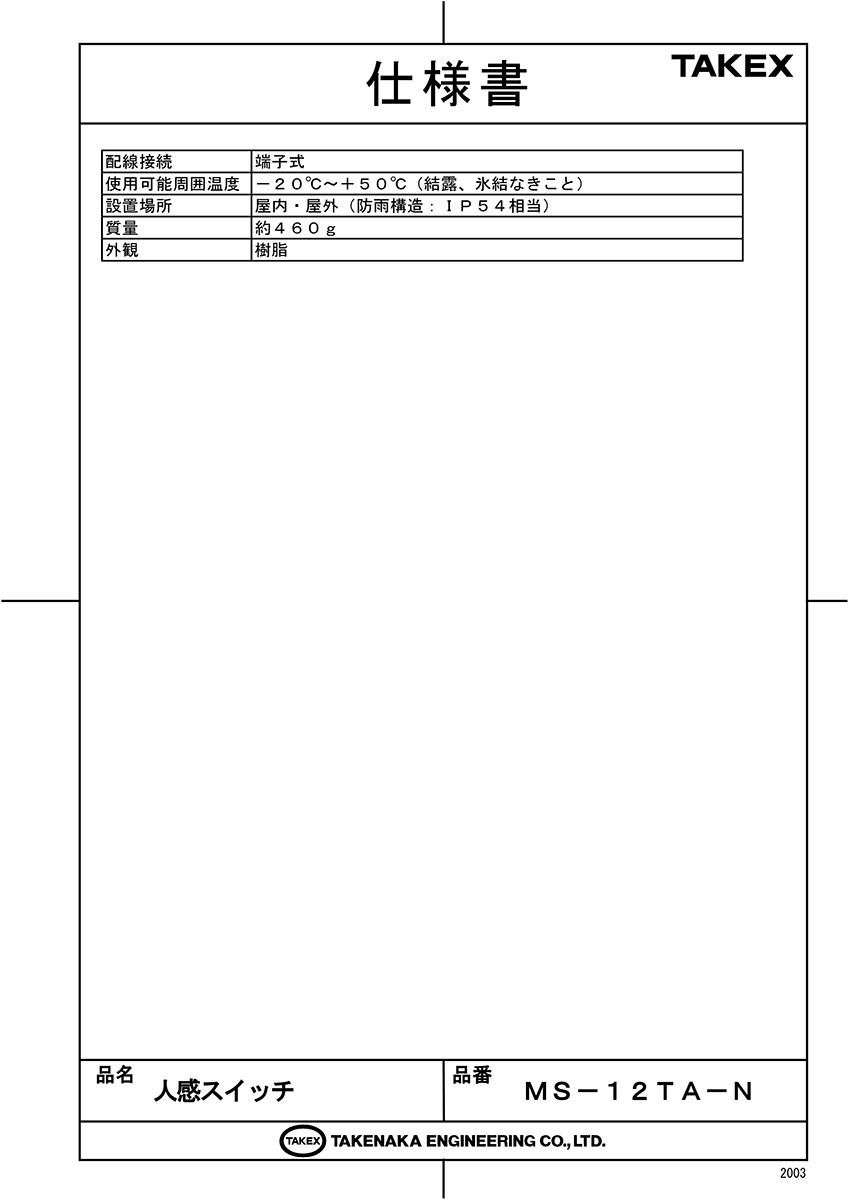

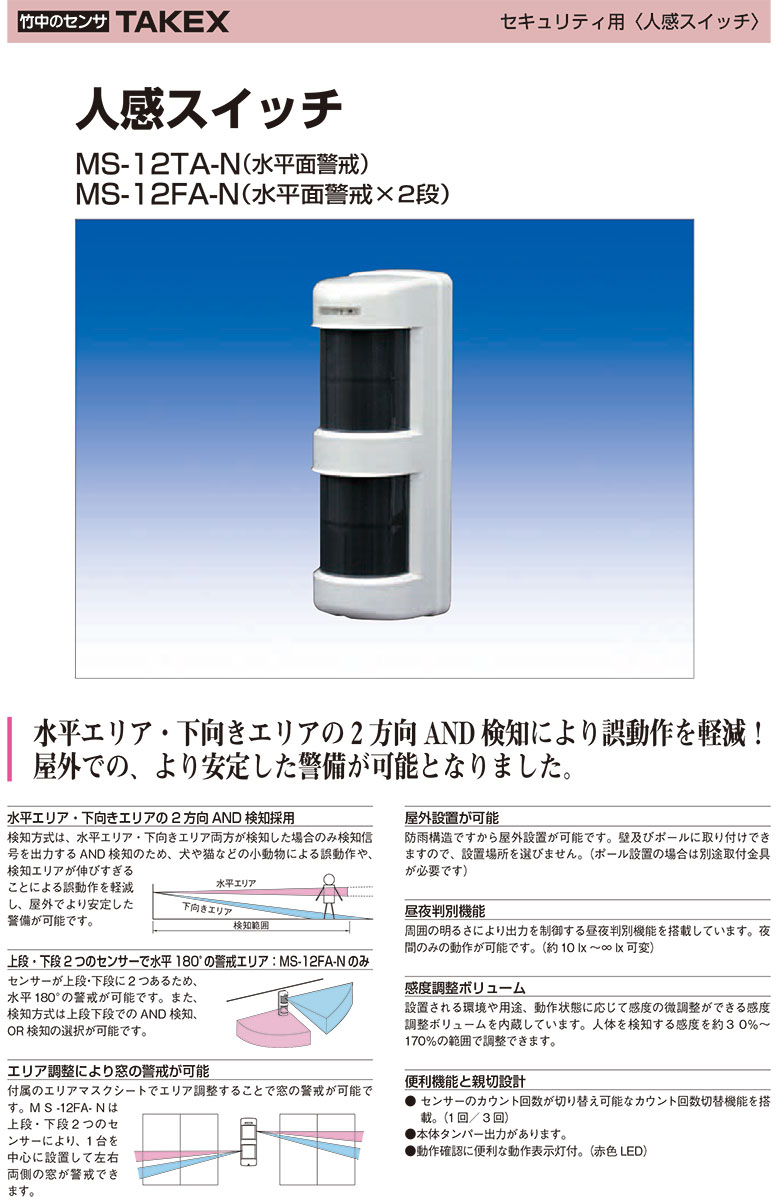

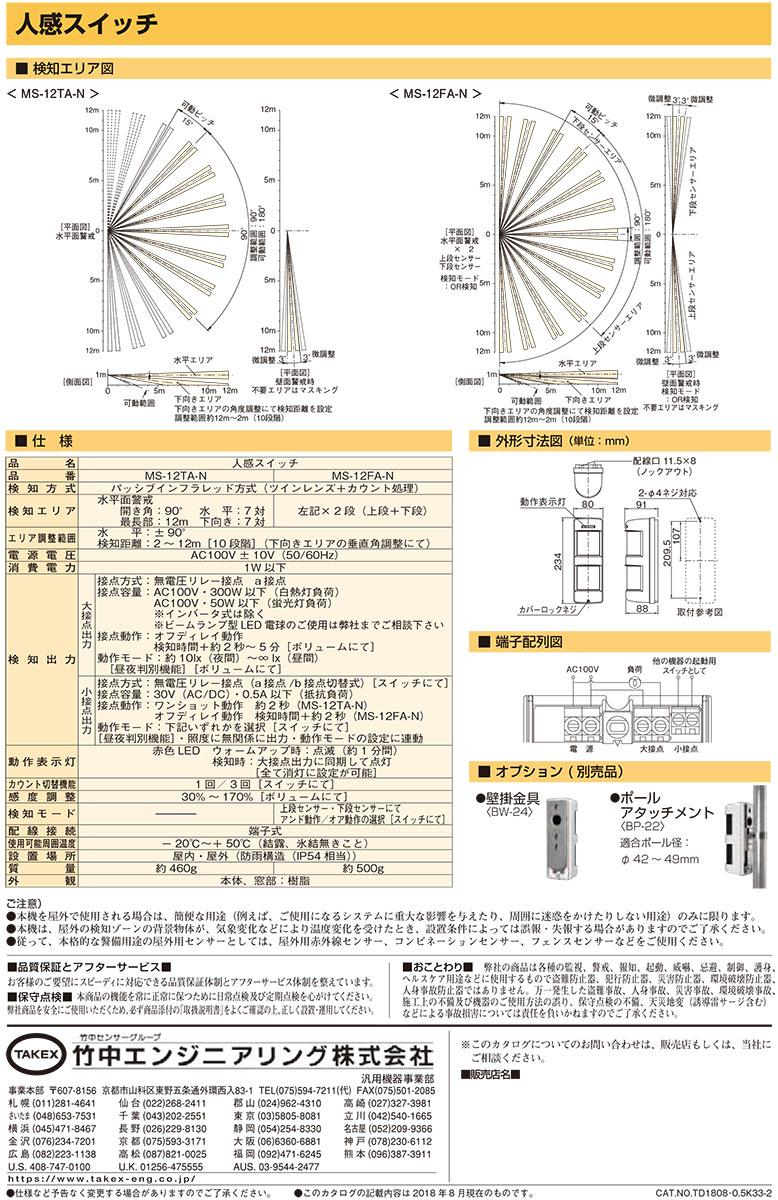

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 資材置場や駐車場の夜間照明自動点灯
  • 勝手口や玄関周りの防犯威嚇
  • 屋外警備システムへの検知信号入力
  • 店舗の営業時間外の不審者監視

導入前に確認したいポイント

  • 電源はAC100Vが確保できているか
  • 取付高さは推奨の0.8m〜1.2mを確保可能か
  • 検知エリア内に揺れる樹木や室外機がないか
  • ガラス越しの検知はできない（熱線遮断）

特長

「水平エリア・下向きエリア」の2方向AND検知

センサーから水平に伸びるエリアと足元を監視する下向きエリアの2層を同時に検知した時のみ発報する「AND検知」を採用しています。これにより、水平エリアのみを横切る遠方の車両や、下向きエリアのみを移動する小動物（犬・猫）による誤動作を効果的に抑制し、屋外での安定した警備を実現します。

2m〜12mの10段階検知距離調整

下向きエリアの角度調整レバーを操作することで、検知距離を2mから12mまで10段階で設定可能です。敷地の広さや警戒したい範囲に合わせて、不要に遠くを検知しすぎないよう現場で細かくチューニングができます。

昼夜判別機能による自動制御

周囲の明るさを判別する照度センサーを搭載。明るい時間帯は出力を抑制し、夜間の必要な時だけ照明を点灯させるといった運用が可能です。照度は約10lx（夜間）から∞lx（昼夜関係なし）まで無段階で調整できます。

施工性を追求したセンサー回転機構

センサーユニット自体を左右±90°（15°ピッチ）の範囲で回転させることができます。壁面設置後に警戒方向を物理的に変更できるため、施工時の位置決めに柔軟性が生まれます。

誤報を徹底排除するパルスカウント機能

カウント切替スイッチにより、1回または3回の検知パルスを設定可能です。風による植物の揺れや温度変化が激しい環境では、カウント回数を増やすことでより確実な検知へと最適化できます。

照明・信号用の独立した2系統出力

AC100Vを直接制御できる「大接点（最大300W）」と、コントローラーや受信機へ送るための「小接点」の2つの出力を備えています。照明点灯と防犯システムへの通知を1台で同時に完結させることが可能です。

屋外使用を想定した防雨構造と耐候設計

IP相当の防雨構造を採用しており、屋外の壁面やポールへの設置に対応しています。付属のエリアマスクシートを使用すれば、窓の警戒や隣家への配慮など、特定の検知エリアを物理的にカットすることも可能です。

感度調整ボリュームで現場最適化

設置環境の温度差や歩行速度に合わせて、検知感度を30%〜170%の範囲で微調整できます。夏場の感度低下や、冬季の感度過多を現場に合わせて補正できる重要な機能です。

選定時に評価したい強み

  • 誤報の少なさ： 上下2層のAND検知により、屋外特有のノイズ要因に非常に強い。
  • 調整の柔軟性： 距離、感度、照度、時間、方向のすべてがアナログ/DIPスイッチで完結。
  • 多機能出力： 300Wまでのライトを直結可能。小接点もa/b接点切替に対応。
  • 保守の容易さ： LEDインジケーターでウォームアップや検知状態が一目で判別可能。

施工・設置ガイド

本機の性能を十分に引き出すため、推奨取付高さ（0.8m〜1.2m）を守り、垂直・水平を確実に出して設置してください。

確認項目 この製品での考え方
取付高さ 0.8m 〜 1.2m（胴体を確実に捉えるため）
検知方向 正面から近づく動きより、横切る動きの方が高感度
防水処理 入線口や壁面との隙間は必ずコーキング材等で防水処理を行う
調整期間 電源投入後の約1分間はウォームアップモードとなり、検知出力しません

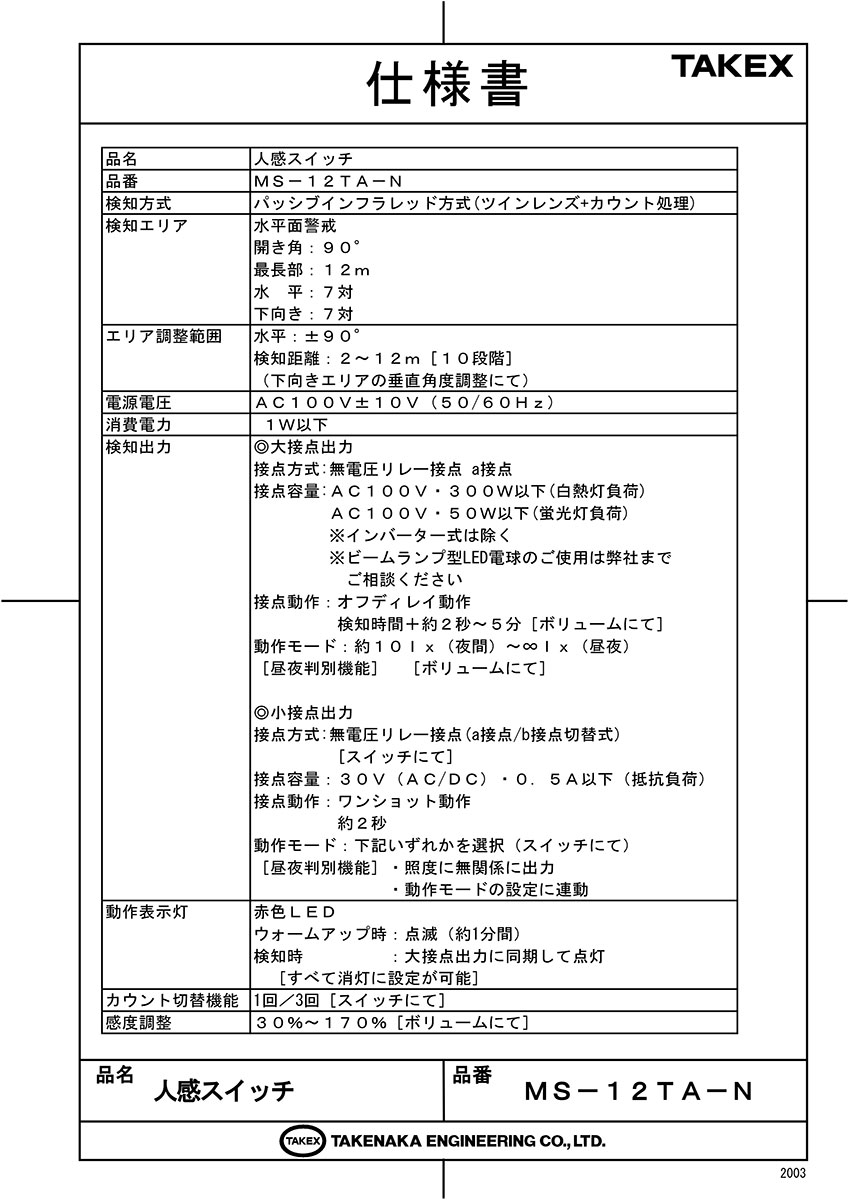

製品仕様

項目 内容
品名 人感スイッチ
品番 MS-12TA-N
検知方式 パッシブインフラレッド方式(ツインレンズ＋カウント処理)
検知エリア 水平面警戒
開き角：90°
最長部：12m
水　平：7対
下向き：7対
エリア調整範囲 水平：±90°
検知距離：2〜12m[10段階]
(下向きエリアの垂直角度調整にて)
電源電圧 AC100V±10V(50/60Hz)
消費電力 1W以下
大接点出力 (照明等) 接点方式:無電圧リレー接点 a接点
接点容量:AC100V・300W以下(白熱灯負荷) / AC100V・50W以下(蛍光灯負荷)
※インバーター式、ビームランプ型LED電球は別途相談
動作:オフディレイ動作(検知時間＋約2秒〜5分)
小接点出力 (信号用) 接点方式:無電圧リレー接点(a接点/b接点切替式)
接点容量:30V(AC/DC)・0.5A以下(抵抗負荷)
動作:ワンショット動作(約2秒)
動作表示灯 赤色LED
ウォームアップ時：点滅(約1分間)
検知時：大接点出力に同期して点灯 (消灯設定可)
調整機能 カウント切替(1回/3回) / 感度調整(30%〜170%) / 昼夜判別(10lx〜∞lx)

FAQ

Q：AND検知とはどのような仕組みですか？ A：水平方向のエリアと足元方向のエリアの両方で同時に移動を検知した場合にのみ、検知信号を出力する方式です。これにより遠くを走る車や、足元を通る犬・猫による誤動作を大幅に減らすことができます。
Q：ガラス越しに外の人間を検知できますか？ A：いいえ、パッシブインフラレッド方式は熱線を検知するため、熱線を遮断するガラスやアクリル越しでは検知することができません。必ずレンズが露出する場所に設置してください。
Q：電源を入れてもすぐに動作しません。 A：電源投入後から約1分間は「ウォームアップモード」となります。この間は動作表示灯が点滅し、回路を安定させるため検知を行いません。点滅が終わるまでお待ちください。
Q：検知距離を4mに設定したいのですが可能ですか？ A：はい、可能です。内部にある下向きエリア調整レバーを操作することで、2mから12mまで10段階で距離を調整できます。
Q：LEDライトを接続しても大丈夫ですか？ A：一般的な白熱灯や蛍光灯には対応していますが、インバーター式や特定のLED電球（ビームランプ型など）は突入電流により接点を傷める可能性があるため、接続前にメーカーまたは販売店へご相談ください。
Q：夏場に検知距離が短くなることはありますか？ A：パッシブセンサーの特性上、周囲温度が体温に近づく夏季は赤外線の変化量が少なくなり、検知距離が2割程度短くなる場合があります。必要に応じて感度ボリュームを「H」側に調整してください。
Q：防犯カメラと連動させることはできますか？ A：はい、小接点出力（無電圧リレー接点）をカメラの外部入力端子に接続することで、検知時に録画を開始させるなどの連動が可能です。
Q：昼間はライトを点けたくないのですが。 A：昼夜判別機能（動作モード調整）をご使用ください。ボリュームを「夜」側に回すことで、周囲が暗い時だけ大接点を出力させることができます。
Q：小動物で誤報が出る場合の対策はありますか？ A：まずは推奨高さ（0.8m〜1.2m）を確認し、次にカウント回数切替を「3回」に設定してみてください。また、感度を少し下げることも有効です。
Q：動作表示灯（赤いライト）を消すことはできますか？ A：内部のDIPスイッチ1番をOFFにすることで、検知時のLED点灯を一切させない設定にすることが可能です。
