人感スイッチ AC100V 方向判別ワンボディタイプ [MS-60A]

人感スイッチ AC100V 方向判別ワンボディタイプ [MS-60A]

販売価格: 会員のみ販売

商品詳細

TAKEX 人感スイッチ 方向判別 AC100V 屋外対応(IP43)

MS-60A 人感スイッチ AC100V 方向判別ワンボディタイプ

業界初、1台で高度な方向判別を実現したワンボディタイプの人感スイッチです。人体や車両の移動方向を特定し、特定の動きに対してのみ照明や回転灯を起動させることが可能です。

  • 型番： MS-60A
  • 製品名： 人感スイッチ AC100V 方向判別ワンボディタイプ
  • 検知方式： パッシブインフラレッド方式（PIR）
  • 主な用途： 入退室管理、ゲート制御、駐車場、保安・安全対策
  • 設置場所： 屋内・屋外（壁面・ポール取付対応）
  • 電源電圧： AC100V 50/60Hz

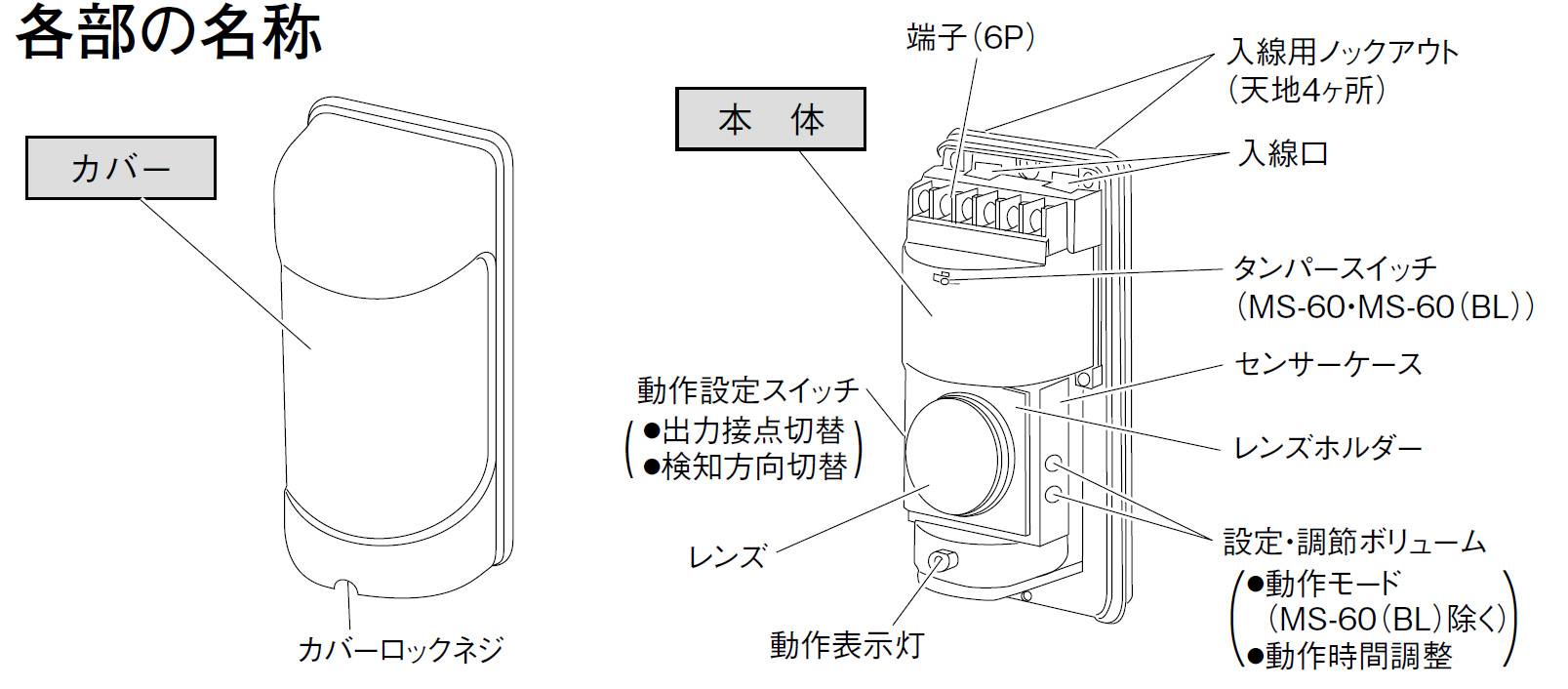

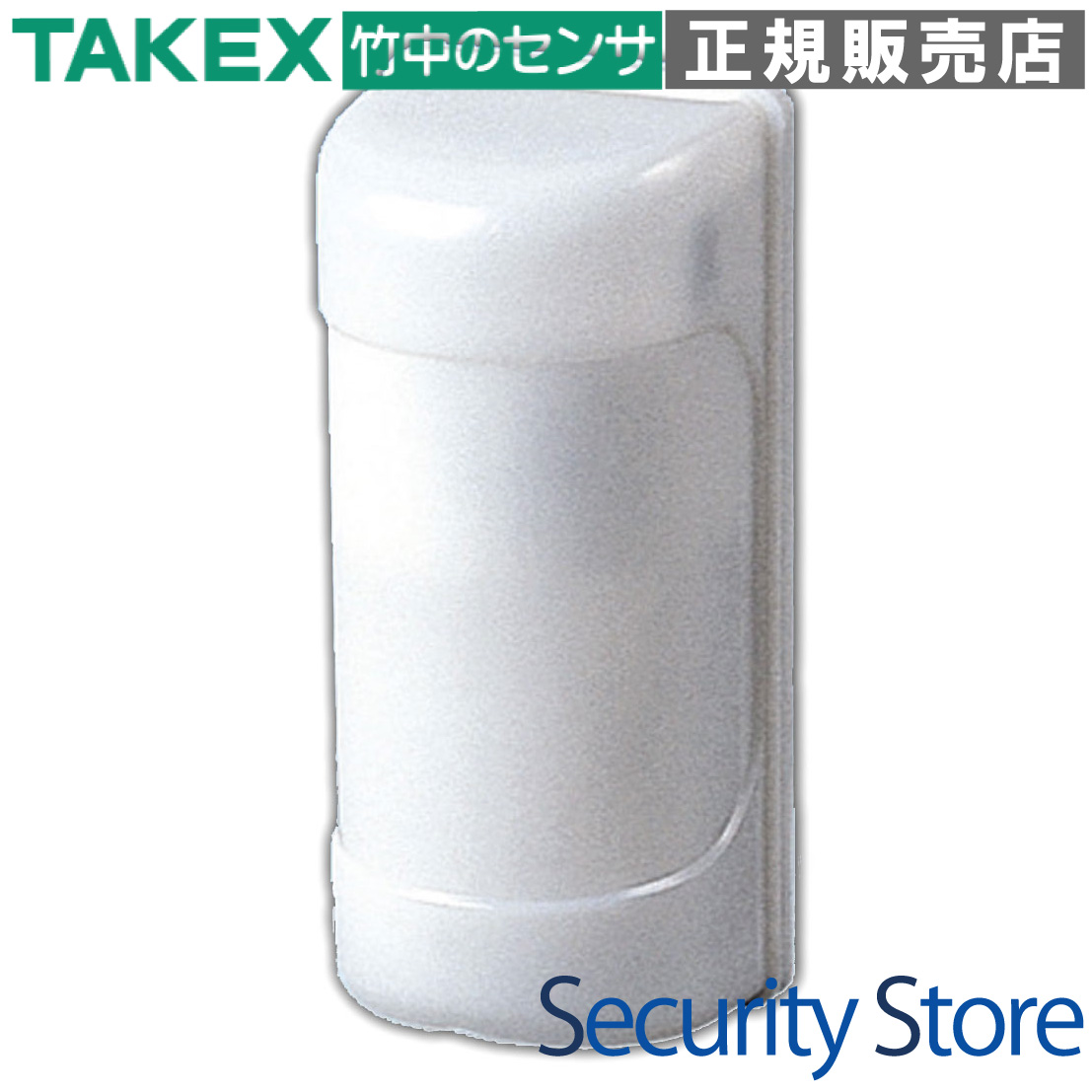

MS-60A 人感スイッチ 製品画像

資料ダウンロード

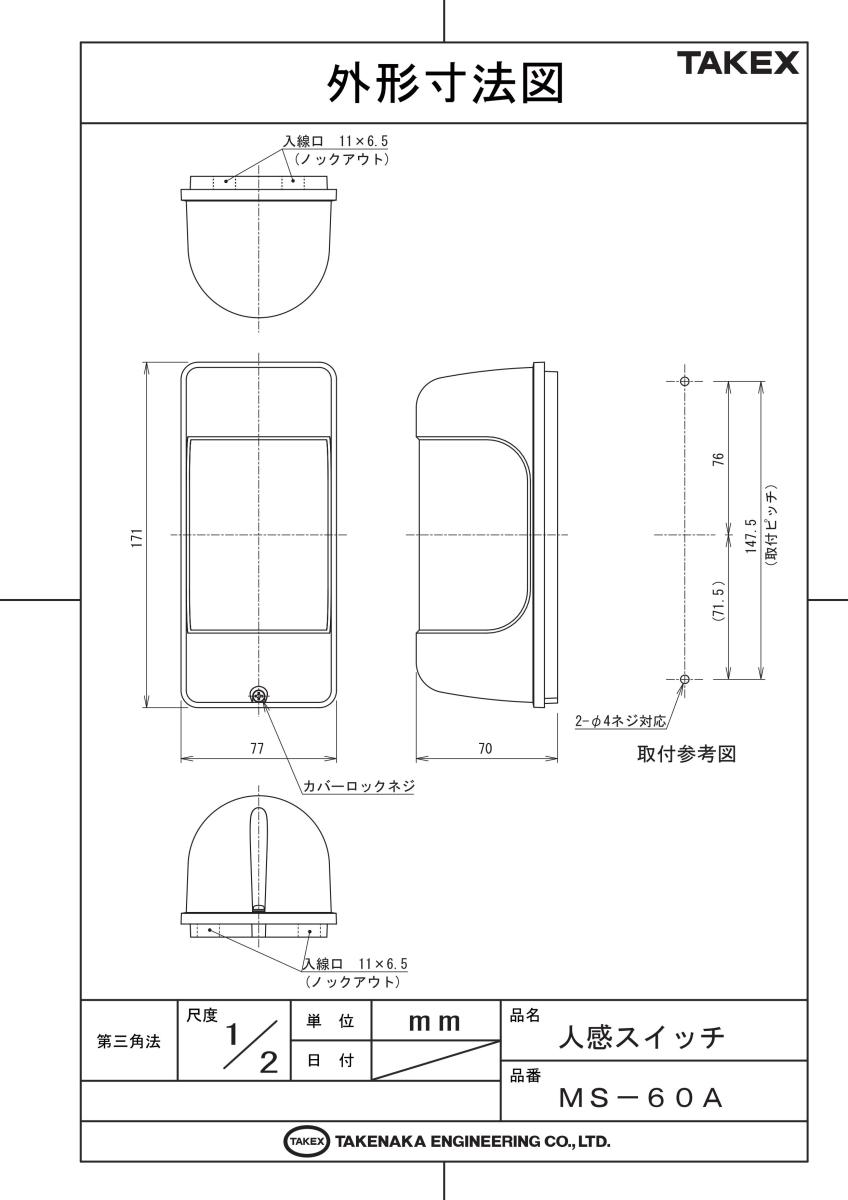

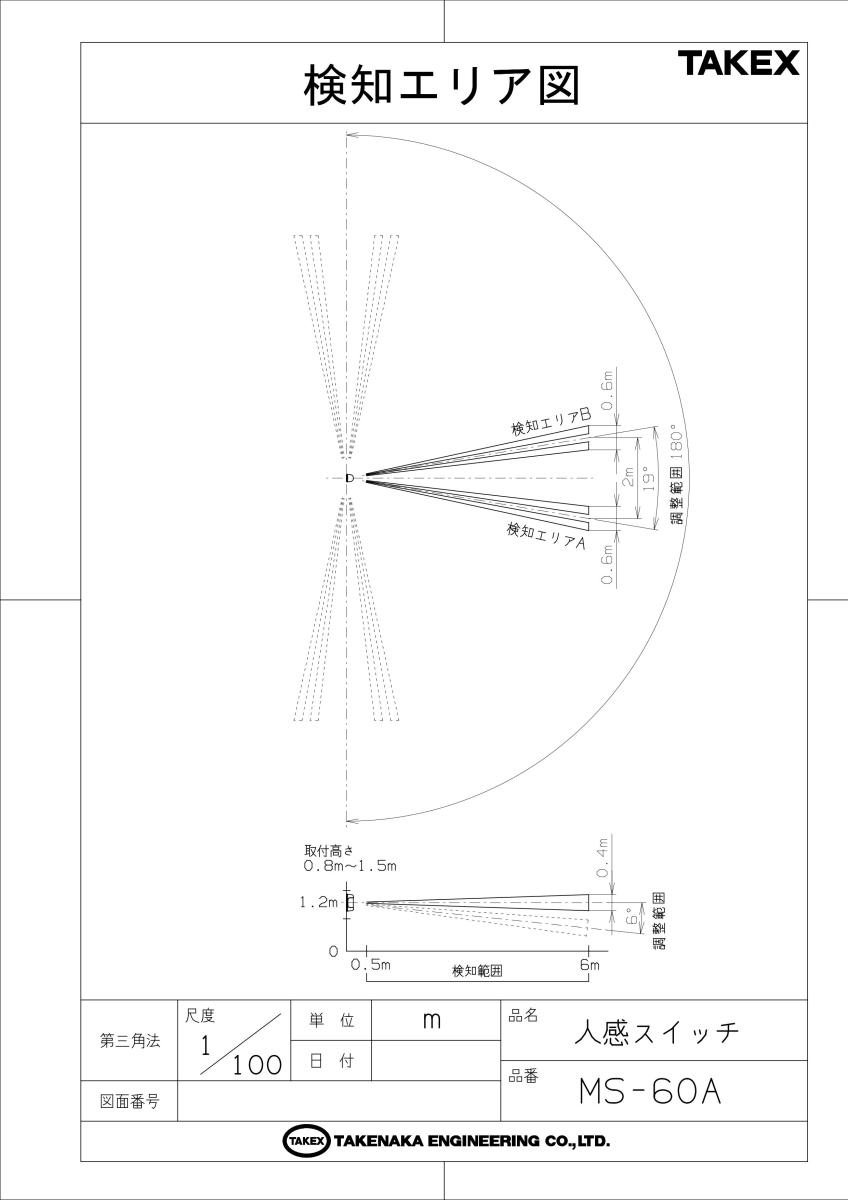

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 出入口での一方通行・入退室管理
  • 駐車場や各種施設のゲート自動制御
  • 建設現場や危険区域の接近・進入報知
  • 無駄な点灯を防ぐ省エネ照明スイッチ

導入前に確認したいポイント

  • 取付高さは標準1.2mを推奨
  • 検知エリアを横切るような動線を確保
  • ガラス越しや遮蔽物越しの検知は不可
  • 直射日光やエアコン排気が直接当たらない場所

特長

業界初、1台で完結する「ワンボディ」方向判別

従来の方向判別システムは複数台のセンサーを組み合わせる必要がありましたが、MS-60Aは1台で検知・解析・出力までを行う画期的なワンボディ構造を採用。コスト削減と施工の簡略化を同時に実現します。

独立2ゾーンによる高度な検知アルゴリズム

内部に「エリアA」と「エリアB」の2つの独立した検知ゾーンを形成。移動体がこれらを通過する順序（A→BまたはB→A）をマイクロプロセッサが瞬時に解析し、意図した方向への移動のみを正確に捉えます。

歩行者から低速車両まで柔軟に対応

人だけでなく車両から放出される遠赤外線もキャッチするため、工場の搬入口や駐車場のゲート管理など、幅広いシーンで利用可能です。※車両検知は補助的な用途を推奨しています。

外部機器を直接駆動できる大容量接点

最大500W（白熱灯）まで対応する大容量の無電圧a接点を搭載。別途リレーを用意することなく、照明灯や回転灯、報知器を直接接続して動作させることができます。

全天候型・設置場所を選ばないタフな構造

IP43相当の防雨構造により、屋外や半屋外の環境でも安心して設置可能。左右±90度の首振り調整機能を備え、壁面・天井面・ポールなど現場の条件に合わせた柔軟な取付が可能です。

環境に合わせた昼夜判別・動作時間調整

周囲の明るさを判別する照度センサーを内蔵。夜間のみ動作させる設定や、出力保持時間を5秒から5分の間で自由に調整できるボリュームを装備しており、現場の運用に即したチューニングが可能です。

施工をサポートする親切な表示灯設計

赤色LED表示灯を搭載し、電源投入直後のウォームアップ状態（点滅）や、実際の検知動作（点灯）を一目で確認可能。施工時のエリアチェックや、稼働後のメンテナンスをスムーズに行えます。

二重の安全性を確保する小接点出力

大接点とは別に、信号出力用の小接点（a接点/b接点切替式）も装備。コントローラーや監視カメラのトリガー入力として同時に利用できるため、多角的なシステム構築を支えます。

選定時に評価したい強み

  • 省施工： 1台設置するだけで方向判別が可能になり、配線・取付工数を大幅削減。
  • 指向性： 「出る時だけ反応させる」といった設定ができ、無駄な動作を完全に排除。
  • 安定性： 屋外設置時の温度変化やノイズを考慮したプロ仕様のPIRロジック。
  • 汎用性： AC100V電源に直接対応し、既存の電気設備への追加が容易。

施工・設置ガイド

パッシブインフラレッド方式の特性を最大限に活かすため、以下の設置条件を推奨します。

確認項目 この製品での考え方
取付高さ 標準1.2m。高すぎたり低すぎたりすると検知距離や精度に影響します。
検知方向の設定 本体側面のスイッチで「A→B」または「B→A」を選択可能です。
屋外角度調整 屋外では遠方の誤検知を防ぐため、必ず下方（2度/4度/6度）に向けて設置してください。
ブランクタイム 検知後、約5秒間は次動作を行わないロック機能があり、チャタリングを防止します。

動作表示灯（LED）のステータス

LEDの状態 製品ステータス 対応内容
赤色点滅（約1分） ウォームアップ中 電源投入直後の安定待ちです。点滅が終わるまで待機してください。
赤色点灯 検知出力中 設定方向への移動を検知し、接点を出力しています。
消灯 待機中 正常な監視状態です。

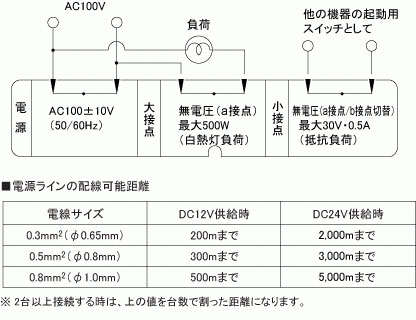

配線端子仕様

端子番号 機能 接続仕様
1 - 2 電源入力 AC100V 50/60Hz（極性なし）
3 - 4 大接点出力 無電圧a接点（照明直接駆動用：白熱灯500W以下）
5 - 6 小接点出力 無電圧a接点/b接点切替式（信号出力用：AC/DC30V・0.5A以下）

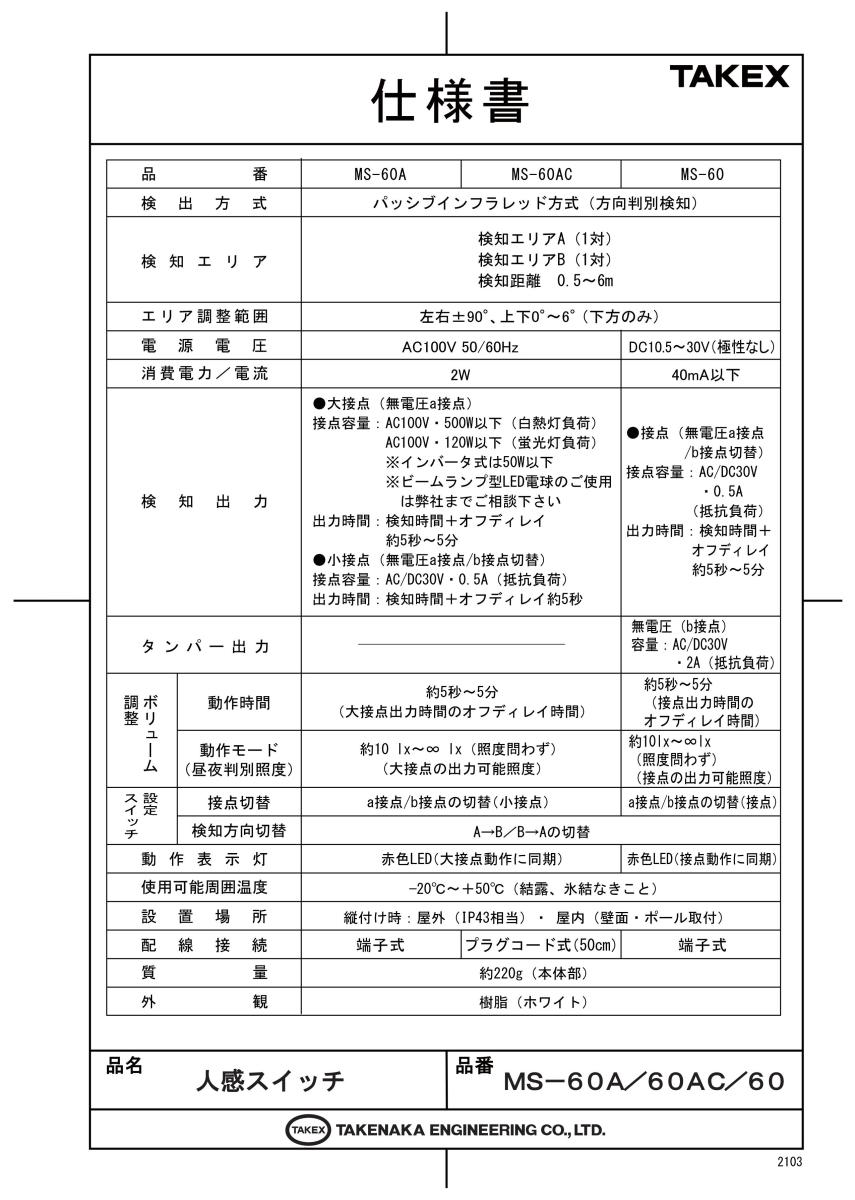

製品仕様

項目 MS-60A 内容
製品名 / 品番 人感スイッチ (方向判別ワンボディタイプ) / MS-60A
検出方式 パッシブインフラレッド方式 (方向判別検知)
検知エリア 検知エリアA (1対) + 検知エリアB (1対)
検知距離 0.5〜6m
エリア調整範囲 左右±90°、上下0°〜6° (下方のみ)
電源電圧 AC100V 50/60Hz
消費電力 2W 以下
検知出力（大接点） 無電圧a接点
AC100V・500W以下(白熱灯負荷)
AC100V・120W以下(蛍光灯負荷)
※インバータ式は50W以下
検知出力（小接点） 無電圧a接点/b接点切替式
AC/DC30V・0.5A (抵抗負荷)
出力保持時間 検知時間 + オフディレイ 約5秒〜5分 (ボリューム可変)
動作モード設定 照度判別: 約10lx(夜) 〜 ∞(昼夜) (ボリューム可変)
動作表示灯 赤色LED (大接点動作に同期して点灯 / ウォームアップ時点滅)
使用可能周囲温度 -20℃ 〜 +50℃ (結露、氷結なきこと)
設置場所 屋外 (IP43相当)・屋内 (壁面・ポール取付)
配線接続 M4セルフアップ端子 (6P)
質量 約220g (本体部)
外観 樹脂 (ホワイト)

FAQ

Q：「ワンボディ」とはどういう意味ですか？ A：通常、方向判別には2台のセンサーが必要ですが、本製品は1つの筐体内に2組のセンサーを内蔵しており、1台だけで移動方向の判定が可能です。
Q：車も検知できますか？ A：はい。車両から放出される熱を感知して動作可能です。ただし、車両の断熱性能や周囲環境によっては検知しにくい場合があるため、簡易的な用途でご使用ください。
Q：昼間は動作させたくないのですが。 A：昼夜判別ボリュームを調整することで、暗い時（約10lx以下）のみ動作するように設定可能です。
Q：雨が当たる場所に設置できますか？ A：IP43相当の防雨構造ですので、屋外への設置が可能です。ただし、高圧洗浄など直接強い水がかかる場所は避けてください。
Q：検知距離はどれくらいですか？ A：センサー前面から約0.5m〜6mの範囲を検知します。
Q：LED照明を接続できますか？ A：インバータ式LEDの場合は50W以下でご使用ください。突入電流が大きい電球の場合は、外部リレー（マグネットスイッチ等）の併用を推奨します。
Q：電源を入れてもすぐに反応しません。 A：電源投入後の約1分間は「ウォームアップ状態」としてLEDが点滅し、検知を行いません。点滅が終了してからテストを行ってください。
Q：方向に関わらず全く反応しない時間があります。 A：一度検知して出力されると、通過方向に関わらず約5秒間は次の検知をロックする「ブランクタイム」仕様となっています。
Q：ガラス越しに人を検知できますか？ A：パッシブインフラレッド方式は遠赤外線を検知するため、ガラスやアクリル板を透過して人を検知することはできません。
Q：b接点（常時閉）での出力は可能ですか？ A：小接点（端子5-6）であれば、内部スイッチの切り替えでb接点として出力することが可能です。
