人感スイッチ　パッシブ型遠赤外線式 ACプラグ式 [MS-100AC]

人感スイッチ　パッシブ型遠赤外線式 ACプラグ式 [MS-100AC]

販売価格: 会員のみ販売

商品詳細

TAKEX 人感スイッチ パッシブセンサー 屋内外対応 AC100Vプラグ付

人感スイッチ MS-100AC（パッシブ型遠赤外線式 ACプラグ式）

人体が発する遠赤外線を検知し、接続機器を自動制御する高機能人感スイッチです。ACプラグ・ソケット付きの「プラグイン方式」を採用しており、面倒な強電結線工事なしで照明や各種HA機器のON/OFF制御が可能です。

  • 型番： MS-100AC
  • 方式： パッシブインフラレッド（PIR）方式
  • 最大検知距離： 縦付け：20m（ロング時）/ 横付け：3m（カーテン時）
  • 電源： AC100V ±10V (50/60Hz) コンセント式
  • 出力： 大接点（有電圧 AC100V）＋小接点（無電圧 a/b接点切替）
  • 保護構造： IP43相当（縦付け時のみ）

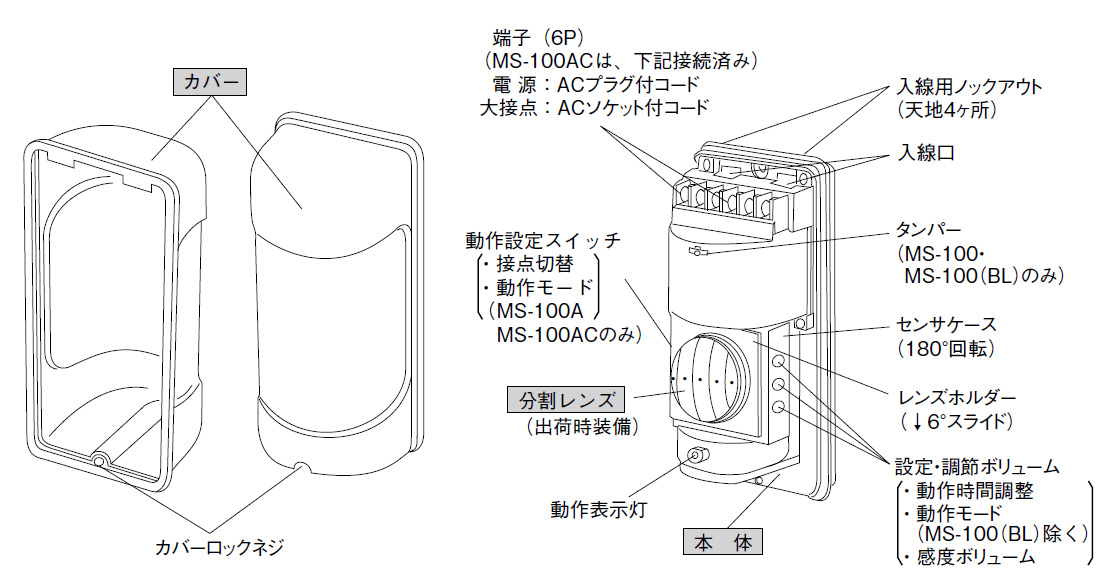

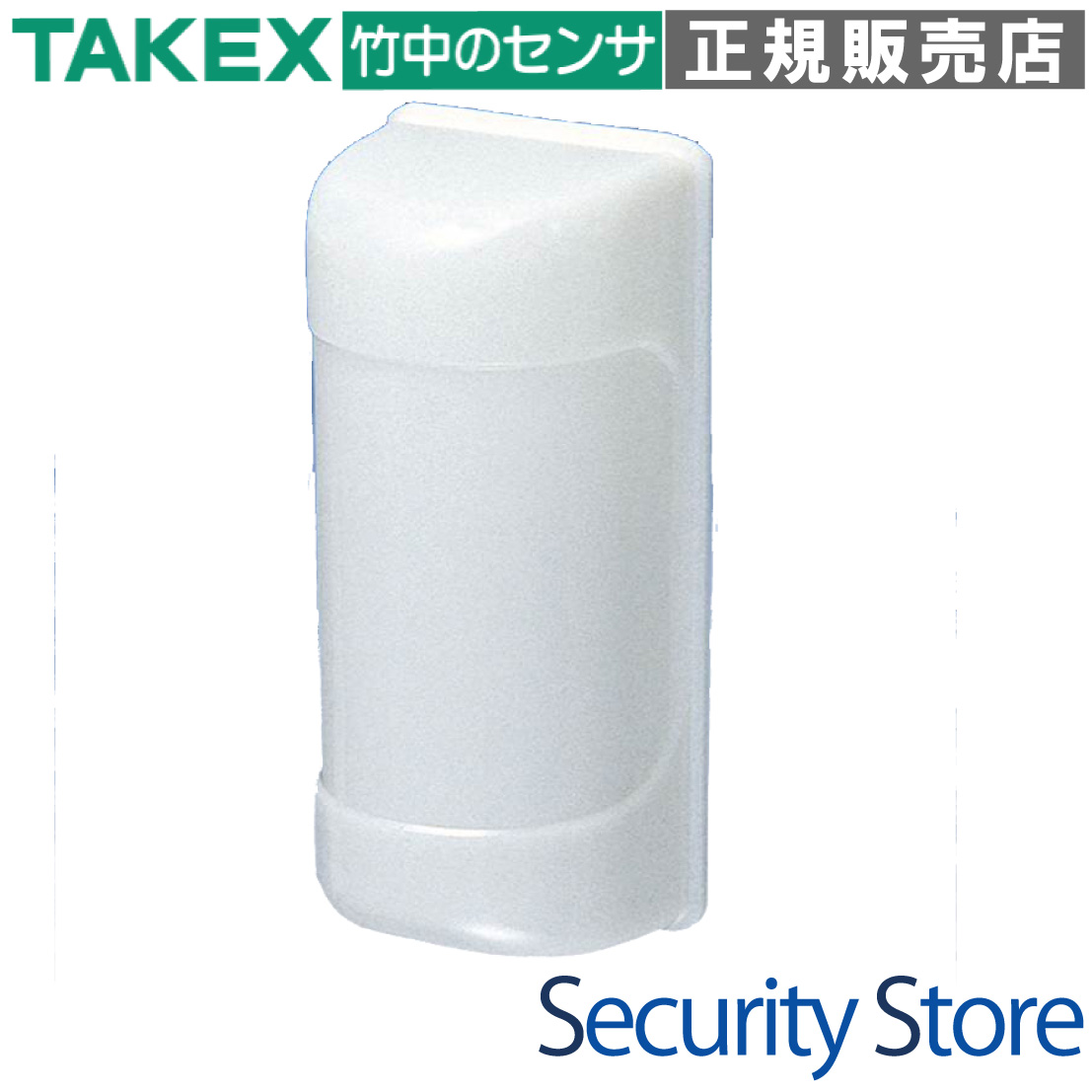

MS-100AC 人感スイッチ 外観画像

資料ダウンロード

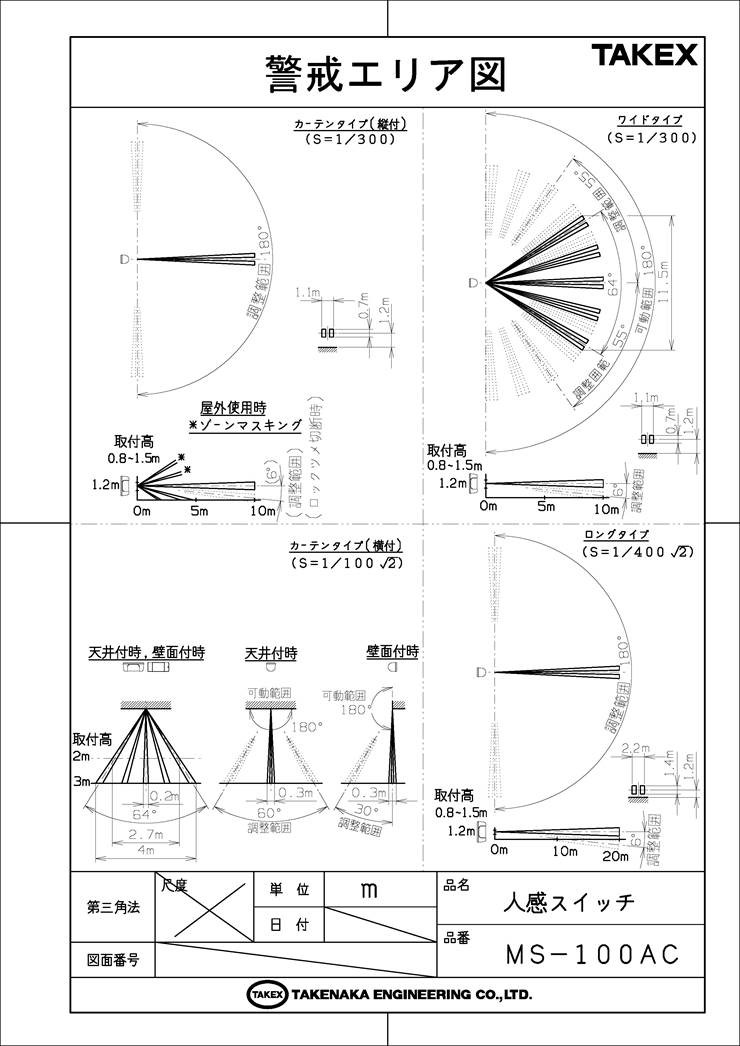

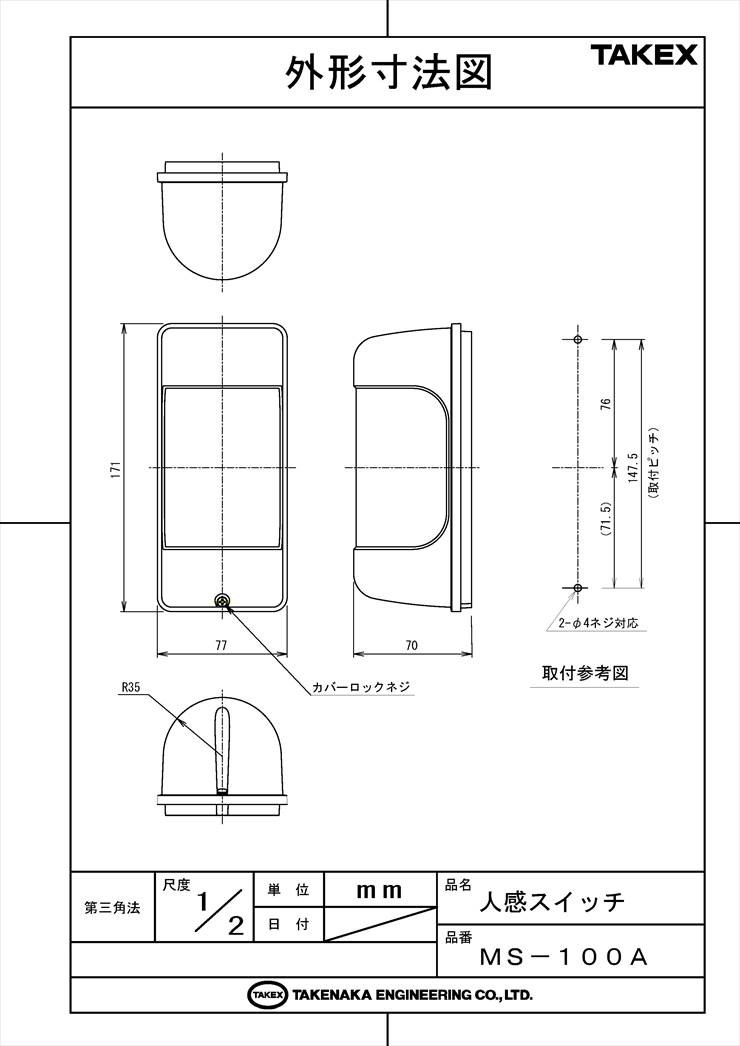

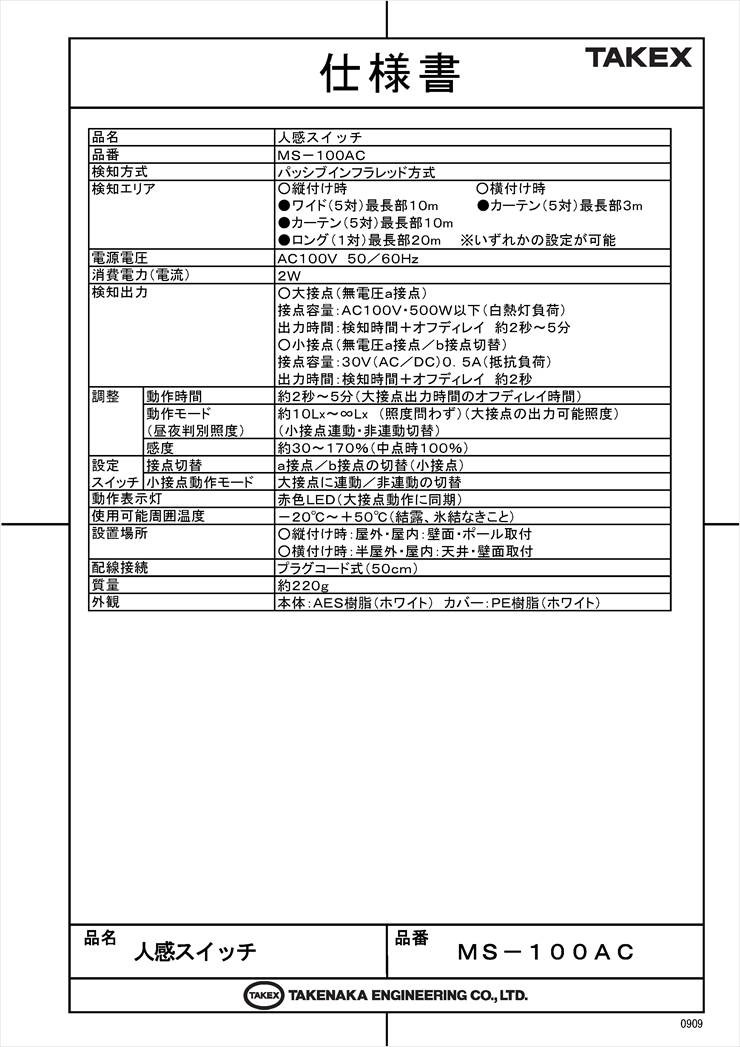

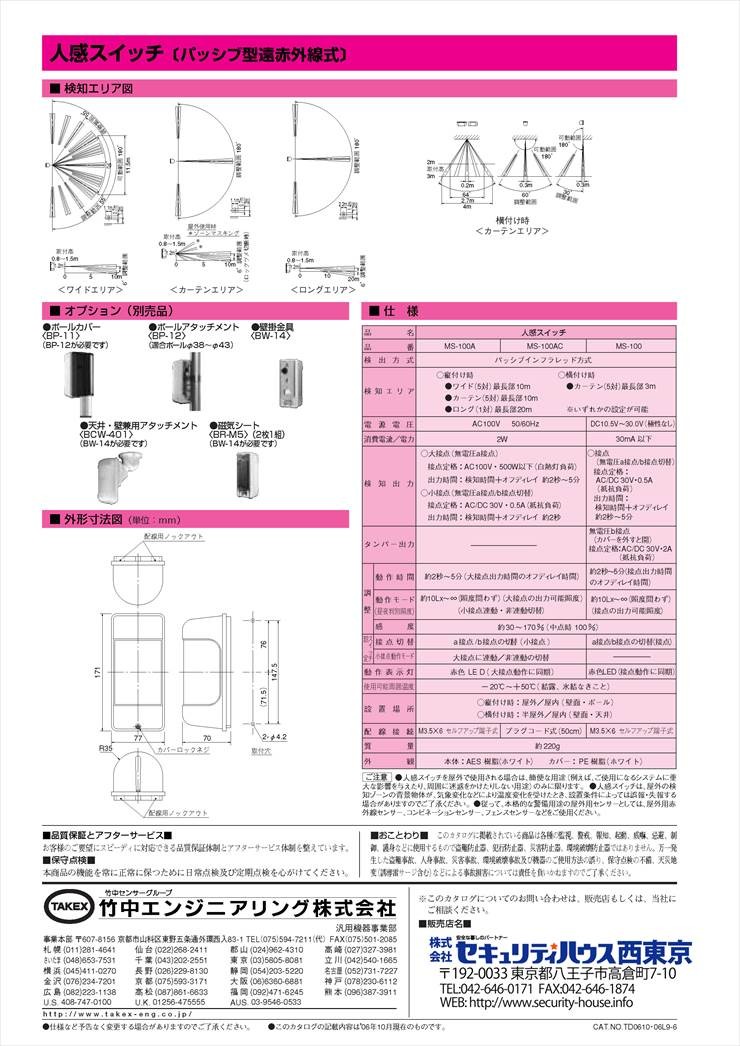

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋内外の防犯・便利照明の自動制御
  • 監視カメラ、報知器、威嚇機器の連動起動
  • 店舗、オフィス、倉庫、家庭の省エネ対策
  • 既存のコンセントを利用した即時設置現場

導入前に確認したいポイント

  • 取付高さは指定範囲内か（縦付け: 0.8〜1.5m）
  • 検知エリア内に揺れる樹木や洗濯物がないか
  • 接続するAC100V負荷の容量（最大500W）
  • 屋外横付けは不可（縦付けのみIP43相当）

特長

4種類の検知パターンを選択可能な「可変マルチエリア」

ワイドエリア、カーテンエリア（2種）、ロングエリアの4つの検知パターンを1台で構築できます。レンズの交換と本体の回転調整機構を組み合わせることで、設置場所や監視目的に合わせた最適な検知範囲を柔軟に設定可能です。

施工を大幅に省力化する「ACプラグ＆ソケット」

本体にはAC100Vプラグ付コード（約50cm）と、ACソケット付コードがあらかじめ工場で接続されています。壁面のコンセントに挿すだけで即座に稼働し、ソケット側には照明器具などを直接接続できるため、現場での強電結線工事が不要です。

照明灯や監視機器の起動に最適なハイブリッド出力

大容量負荷用の「大接点（AC100V有電圧）」と、他機器への信号用として使える「小接点（無電圧）」の2系統を独立して出力できます。照明を点灯させると同時に、防犯カメラや警報盤に信号を送る高度なシステム連携が可能です。

昼夜判別機能によるインテリジェントな動作制御

周囲の明るさを検知するフォトセンサーを内蔵。周囲が暗い時だけ動作させる、あるいは24時間常に動作させるなど、運用環境に合わせた出力制御がボリューム一つで簡単に調整できます（約5lx〜∞）。

過酷な環境にも対応する屋内外・全天候型設計

防雨構造（IP43相当）を採用しており、建物外壁やポールへの設置が可能です。動作温度範囲も-20℃〜+50℃と広く、寒冷地から夏場の高温下まで安定したパフォーマンスを維持します。※縦付け時のみ防雨構造となります。

現場運用を支えるきめ細やかな調整機能

検知後の動作時間を約2秒〜5分まで無段階で可変できるオフディレイタイマーや、環境ノイズの影響を抑制する感度調整ボリューム（30%〜170%）を搭載。設置現場の状況に合わせた精密なチューニングが可能です。

信頼性の高いパッシブインフラレッド方式

人体から放出される遠赤外線（熱エネルギー）の変化を捉える受動型センサーのため、電波干渉などの影響を受けにくく、静音性にも優れています。エリアを横切る動きに対して極めて高い検知能力を発揮します。

選定時に評価したい強み

  • 即時導入： 配線工事不要で、既存コンセントがあれば即日運用開始が可能。
  • 長距離検知： ロングレンズ使用時には最大20mの長距離検知をカバー。
  • 多目的連携： 大接点と小接点の使い分けにより、照明と通信機器を同時に制御可能。
  • 高自由度： 水平方向に±90°、垂直方向に最大6°の調整ができ、狙った場所を逃しません。

施工・設置ガイド

MS-100ACを安定して運用いただくための設置基準です。誤動作を防ぐため、設置方向と高さには十分ご注意ください。

確認項目 この製品での考え方
取付姿勢と防水 縦付け時のみIP43相当の防雨構造。横付け時は非防雨（屋内専用）となります。
推奨取付高さ 縦付け時：0.8m〜1.5m / 横付け時：最大3.0m以内（いずれも制限厳守）。
ウォームアップ 通電後、回路が安定するまでの約1分間は検知・出力を行わない仕様です。
屋外運用の注意 屋外縦付け時は、必ずレンズホルダーを2°〜6°下方へチルトさせて運用してください。

製品仕様

項目 内容
品名人感スイッチ(ACプラグ式)
品番MS-100AC
検知方式パッシブインフラレッド方式
検知エリア
(可変マルチエリア)		○縦付け時
●ワイド(5対)最長部10m
●カーテン(5対)最長部10m
●ロング(1対)最長部20m
※いずれかの設定が可能
○横付け時
●カーテン(5対)最長部3m
電源電圧AC100±10V(50/60Hz)
消費電力(電流)2W
出力信号検知出力：
大接点[有電圧a接点]
接点容量：白熱灯負荷AC100V・500W以下
蛍光灯負荷AC100V・120W以下
(インバーター式は50W以下)
接点動作：検知時間＋オフディレイ動作 約2秒〜5分
小接点[無電圧a接点/b接点切替式]
接点容量：AC/DC30V・0.5A(抵抗負荷)
出力時間：検知時間＋オフディレイ動作 約2秒
調整ボリューム動作時間：約2秒〜5分(大接点出力時間のオフディレイ時間)
動作モード(昼夜判別照度)：約10lx〜∞(照度問わず)
感度：約30%〜170%(中点時100%)
設定スイッチ接点切替：1a/1bの切替(小接点)
小接点動作モード：大接点に連動/非連動の切替
動作表示灯赤色LED(大接点動作に同期)
使用可能周囲温度- 20℃〜＋50℃(結露、氷結なきこと)
設置場所○縦付け時：屋外/屋内(防雨構造:IP43相当) 壁面・ポール 高さ0.8〜1.5m
○横付け時：半屋外/屋内(非防雨構造) 壁面・天井 高さMax3.0m
配線接続M4 セルフアップ端子式
ACコード式(約50cm)
質量約320g
外観本体：樹脂(ホワイト)
カバー：樹脂(ホワイト)

FAQ

Q：ガラス越しに人を検知することはできますか？ A：いいえ、できません。遠赤外線はガラスを透過しないため、窓ガラス越しなどの検知は不可能です。
Q：電源を入れてもすぐに反応しないのは故障ですか？ A：故障ではありません。本機には約1分間のウォームアップ時間があり、通電直後は回路安定のため動作しません。
Q：屋外に設置する場合の向きに制限はありますか？ A：はい、あります。屋外設置は「縦付け（カバーネジが下）」が必須です。横付けや逆さまでは防雨性能を維持できません。
Q：接続できる照明の最大容量を教えてください。 A：白熱灯で500W、一般蛍光灯で120W、インバータ蛍光灯で50W以下が目安です。容量を超えるとリレーが故障する恐れがあります。
Q：動作表示灯（赤LED）を消灯させることはできますか？ A：物理的に遮光可能です。付属のマスキングシールを内部の表示灯アクリルに2枚重ねて貼ることで、光を隠せます。
Q：犬や猫などの小動物に反応してしまいます。 A：感度ボリュームを下げていただくか、付属のマスキングシールで小動物が通過する地面付近の検知エリアをカットしてください。
Q：照明を夜間のみ点灯させたいのですが可能ですか？ A：可能です。本体の「動作モード」ボリュームを「夜」方向に調整することで、暗い時のみ大接点を出力するように設定できます。
Q：小接点の出力形式は何ですか？ A：無電圧のリレー接点です。基板上のスイッチでa接点（常時開）とb接点（常時閉）を切り替えて使用できます。
Q：センサーの正面に向かって歩いた時に反応しにくいことがあります。 A：PIRセンサーの特性上、正面に向かう動きは変化量が少なく検知しにくい傾向があります。エリアを横切るように設置位置を調整してください。
Q：定期的なメンテナンスは必要ですか？ A：週に1回程度の歩行テスト（動作確認）を推奨しています。また、カバーの汚れは検知感度低下の原因となるため、清掃をお願いします。
