人感スイッチ DC12V 方向判別ワンボディタイプ [MS-60]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）人感スイッチ方向判別パッシブセンサー屋外・屋内両用 DC12V電源

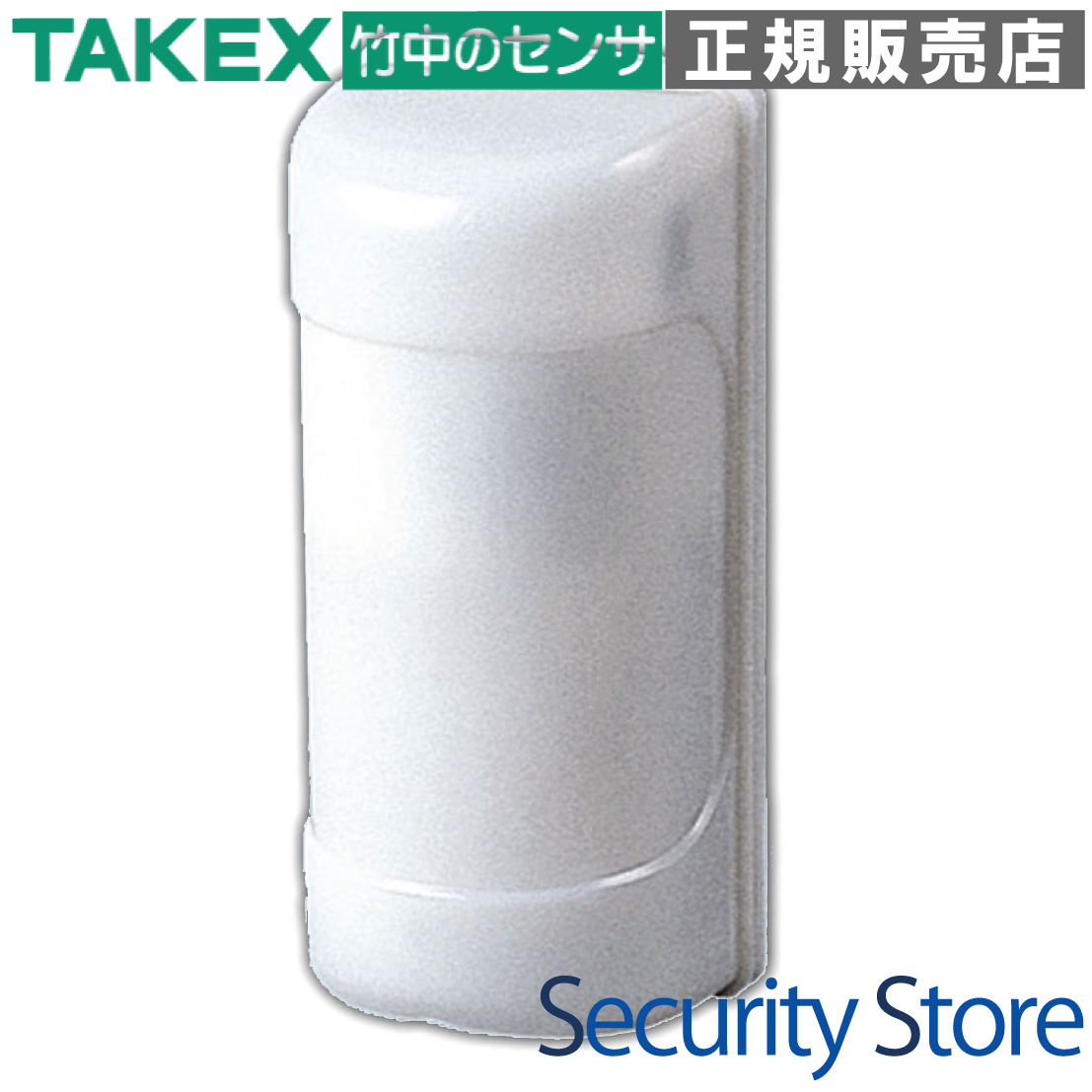

人感スイッチ MS-60 方向判別ワンボディタイプ

業界初の「ワンボディ」で人体・車両の方向検知を実現。1台でA→B、B→Aの通行方向を判別し、特定の動きにのみ連動する高度な制御が可能です。

型番： MS-60 / MS-60(BL)
方式： パッシブインフラレッド（PIR）方式
主な用途： 入退室管理、駐車場ゲート制御、防犯・安全報知
設置環境： 屋外（IP43相当）・屋内両対応（壁面・ポール取付）
電源： DC 10.5V 〜 30V（無極性）

資料ダウンロード

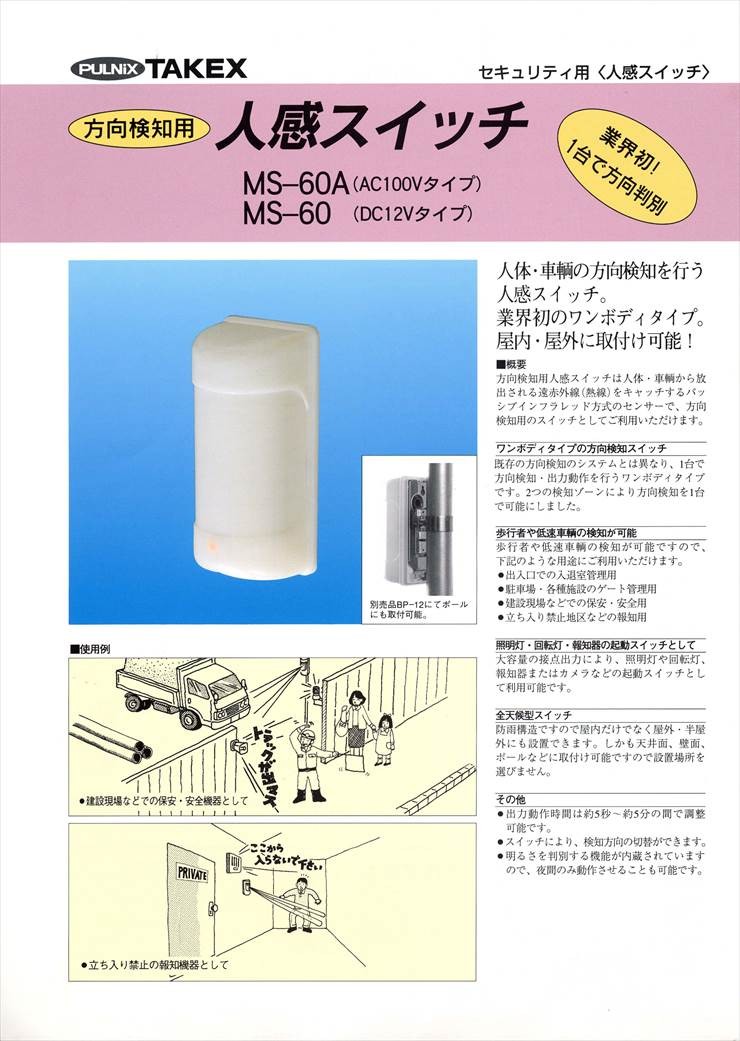

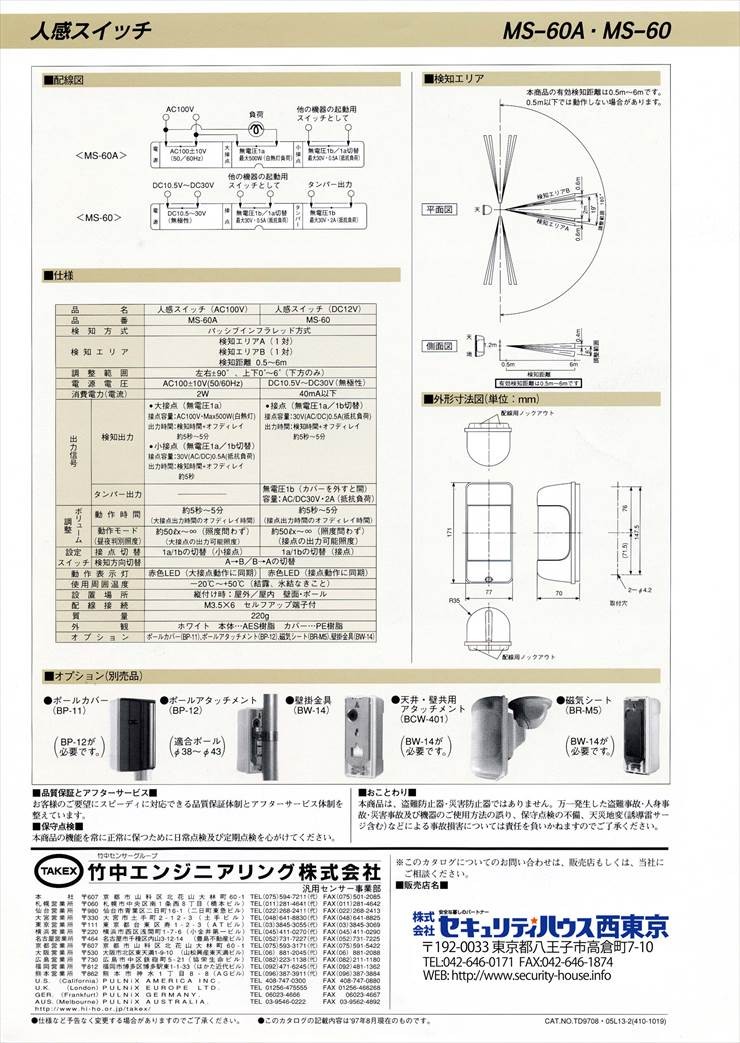

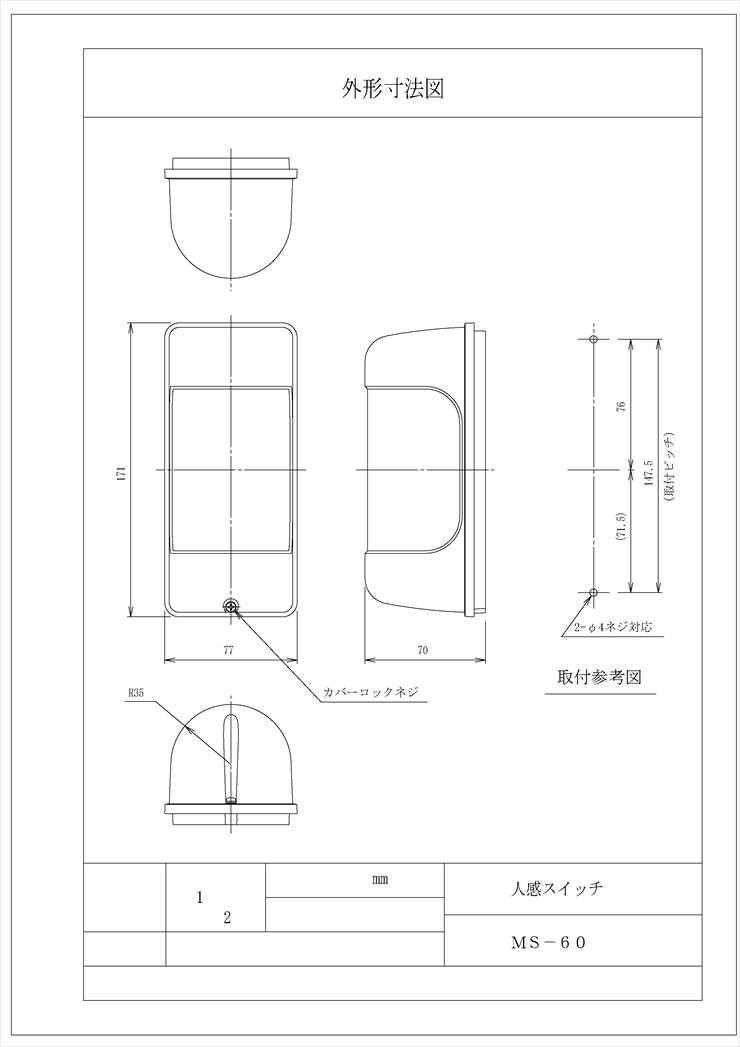

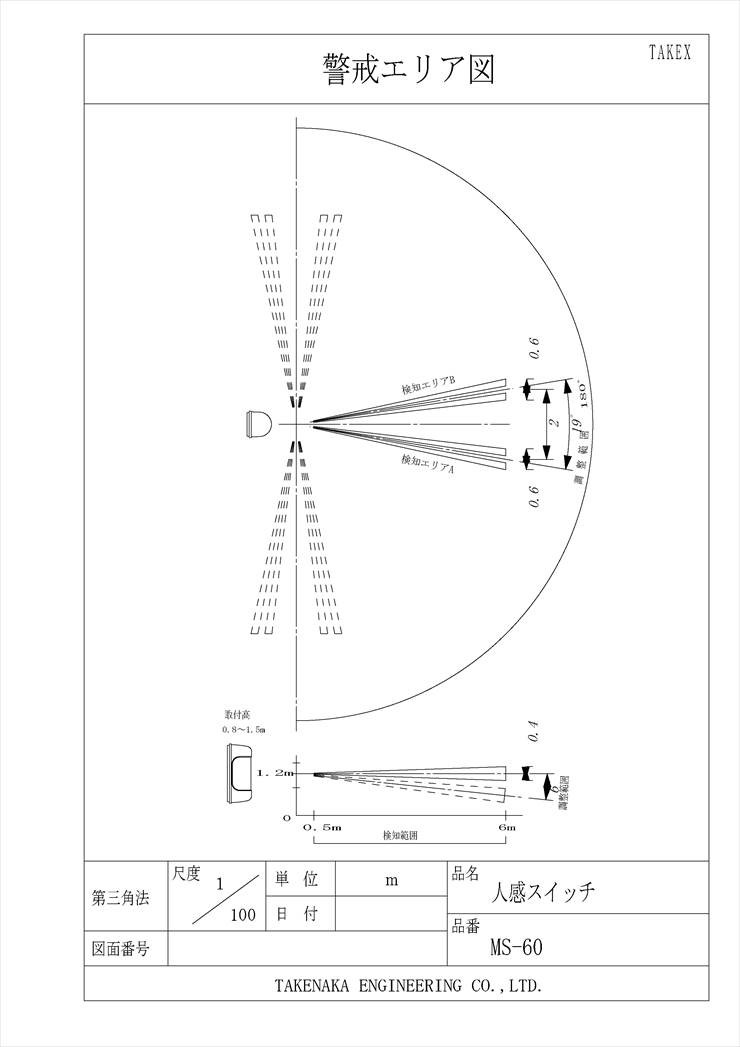

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

出入口での入退室・来客管理
駐車場や施設ゲートの開閉制御
建設現場・立ち入り禁止区域の安全報知
逆走検知や一方向通行の監視
特定方向の動きに合わせた照明・カメラ起動

導入前に確認したいポイント

電源はDC12V（10.5V〜30V）が必要です
検知距離は0.5mから6mの範囲内か
屋外の場合、直射日光の影響を避けられるか
移動速度は適切な範囲内か（0.4m/s〜8m/s）
窓ガラス越しには検知できません（PIR方式）

特長

業界初のワンボディ方向判別方式

従来の方向検知システムは2台のセンサーを組み合わせて構成していましたが、MS-60は1台の筐体で方向判別を完結。設置の手間とコストを大幅に削減します。2つの独立した検知ゾーンにより、高い精度で移動方向を評価します。

多様な対象物を捉える検知性能

歩行者だけでなく、低速で走行する車両の検知も可能です。駐車場ゲートの管理や、工場内でのフォークリフトの検知、建設現場での作業員接近報知など、産業用途から公共施設まで幅広いシーンで活躍します。

現場に最適化する「方向切替」スイッチ

内部のディップスイッチにより、「A→B」または「B→A」の検知方向を瞬時に切り替え可能。現場の動線や取付位置に合わせて、柔軟に論理設定を変更できます。

昼夜判別機能による運用効率化

照度センサー（昼夜判別機能）を内蔵しており、周囲の明るさに応じて動作を制限できます。「夜間のみ照明を点灯させる」「24時間常に検知する」など、ボリュームひとつで簡単に調整が可能です。

屋外設置を支えるIP43相当の防雨構造

防雨構造を採用しているため、屋外や半屋外の軒下などにも設置が可能です。壁面だけでなく、ポール取付にも対応しており、設置場所の制約を最小限に抑えています。

柔軟な接点出力とオフディレイ調整

無電圧リレー接点はa接点/b接点の切替が可能。さらに、検知後の保持時間（オフディレイ）を約5秒から約5分の間で調整できるため、後段のチャイムや回転灯、監視カメラの録画トリガーに合わせた最適な信号送出が可能です。

信頼のタンパー出力機能

カバーを外された際に作動するタンパー接点を標準装備。いたずらや破壊行為の検知が可能で、セキュリティ強度の高いシステム構成にも対応します。

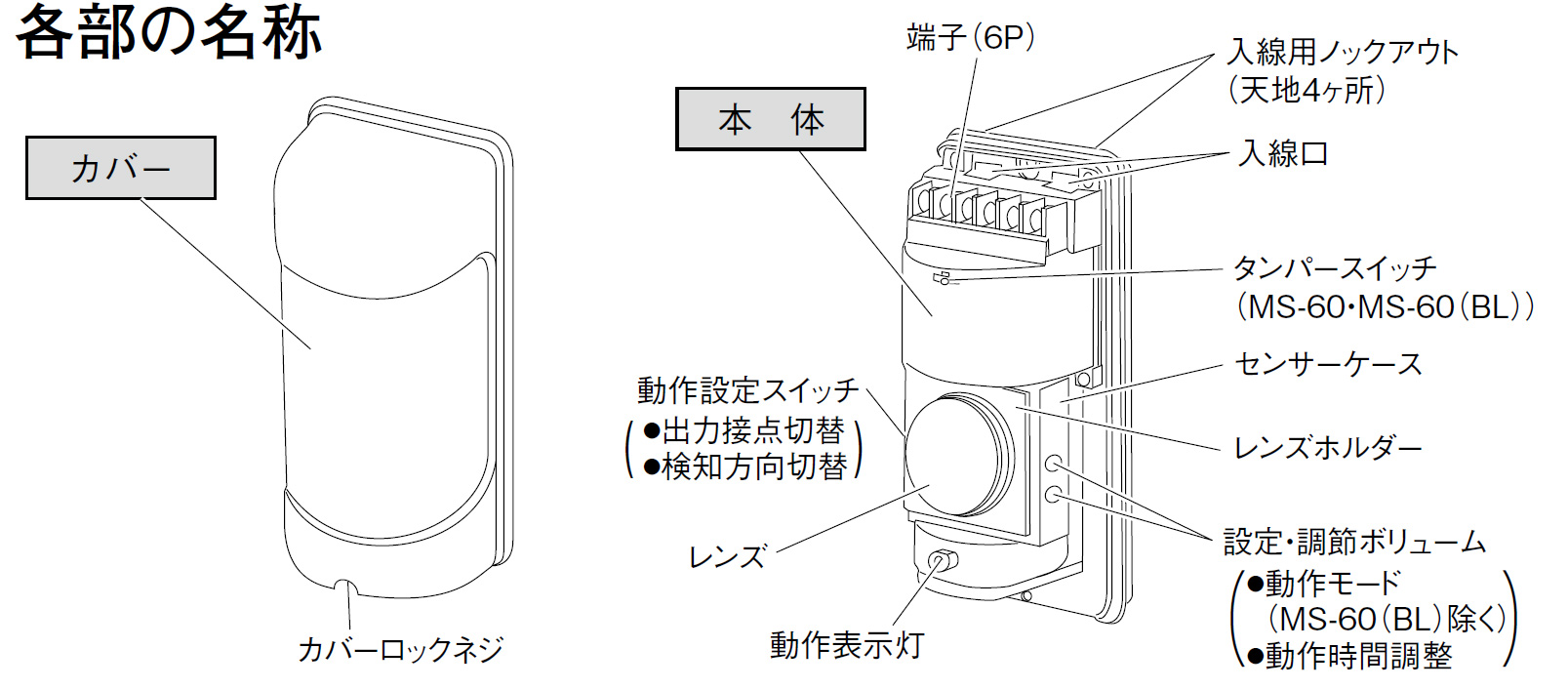

施工・調整をサポートする動作表示灯

赤色LEDによるインジケーターを搭載。電源投入時のウォームアップ状態（点滅）から、検知動作時（点灯）までを一目で把握できるため、現場でのエリア調整やトラブルシューティングがスムーズに行えます。

    選定時に評価したい強み
    省施工： 1台で完結するため、配線工数と機器コストを半分に抑制。
高信頼性： 独立2光学系による判定ロジックで、誤報を抑えた確実な方向検知。
広範な調整： 左右±90°、上下最大6°の物理調整が可能。
無極性電源： DC10.5V〜30Vのワイドレンジかつ無極性で配線ミスを防止。



施工・設置ガイド

PIR（熱線）センサーは温度変化を捉える特性上、設置環境が性能に大きく影響します。以下の点に注意して施工を行ってください。

確認項目	この製品での考え方・注意点
推奨設置高さ	1.2mを標準としてください。
設置角度（上下）	屋外では必ず下方（2°/4°/6°）に向けてください。水平（0°）は誤報の原因となります。
防水対策	垂直に設置し、壁面との隙間や配線口には必ずコーキング処理を施してください。
検知速度	0.4m/s〜1.0m/sが最適です。遠距離（6m）では最大8m/sまで対応します。
ウォームアップ	電源投入後、約1分間はLEDが点滅し、検知動作を行いません。

動作表示灯（LED）のステータス

LEDの状態	製品の状態	内容
点滅	ウォームアップ中	電源投入後から約1分間。内部回路の安定を待機しています。
点灯	検知動作中	設定した方向への移動を検知し、接点を出力しています。
消灯	待機状態	正常な待機状態、または電源が供給されていません。

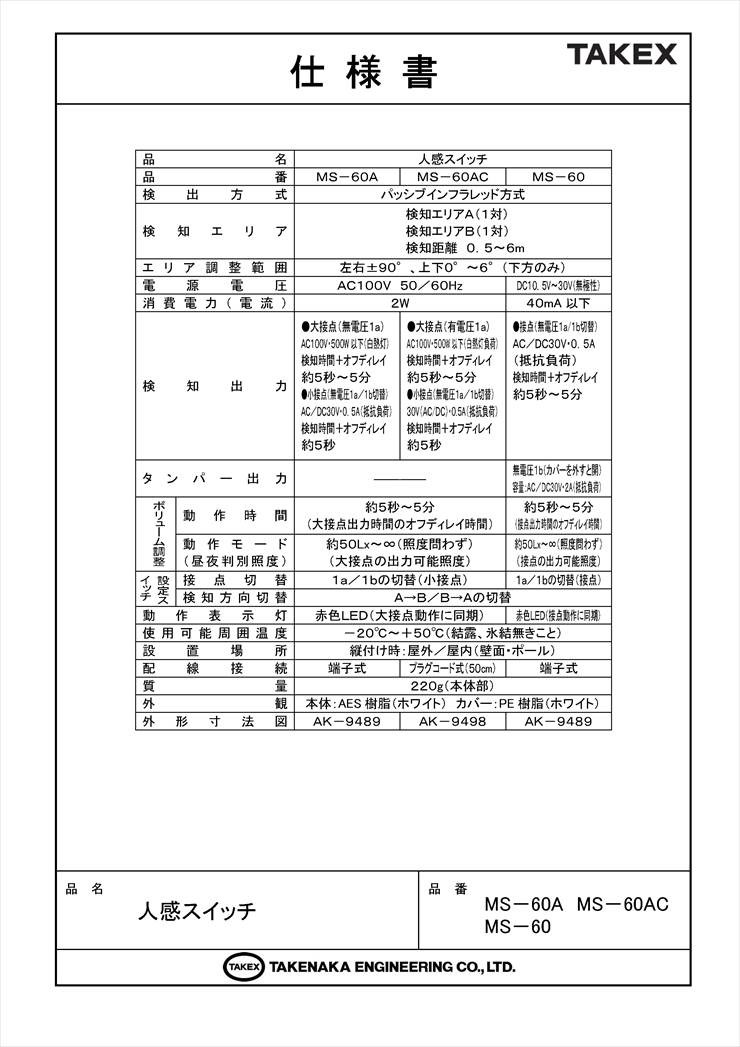

製品仕様

項目	内容
品名	人感スイッチ(DC12V)
品番	MS-60（ホワイト） / MS-60(BL)（ブラック）
検知方式	パッシブインフラレッド方式
検知エリア	検知エリアA(1対)、検知エリアB(1対)
有効検知距離	0.5m 〜 6m
検知応答速度	0.4m/s 〜 1m/s（設置距離・環境により最大8m/sまで）
調整範囲	左右 ±90°、上下 0° 〜 6°（下方のみ、2°ピッチ）
電源電圧	DC 10.5V 〜 30.0V（無極性）
消費電流	40mA 以下
出力信号	検知出力：無電圧リレー接点 a接点/b接点切替式容量: AC/DC30V・0.5A(抵抗負荷) 動作: 検知時間＋オフディレイ約5秒〜 5分
タンパー出力	無電圧b接点（カバーをはずすと開）容量: AC/DC30V・2A(抵抗負荷)
調整ボリューム	動作時間：約5秒〜 5分（オフディレイ時間）動作モード：約10lx 〜 ∞（昼夜判別照度）
設定スイッチ	接点切替：a接点/b接点の切替検知方向切替：A→B / B→Aの切替
動作表示灯	赤色LED：点灯（動作同期）、点滅（ウォームアップ中）
使用可能周囲温度	- 20℃ 〜＋50℃（結露、氷結なきこと）
設置場所	屋外(IP43相当) ／屋内壁面・ポール
配線接続	M4 セルフアップ端子式
質量	約240g
外観材質	本体・カバー：樹脂製

FAQ

Q：方向判別はどのように行っていますか？ A：内部にAとBの2つの検知ゾーンがあり、移動体がこれらを通過する順番（A→BまたはB→A）を電子回路で評価して判別しています。

Q：屋外で使用する場合の注意点はありますか？ A：IP43相当の防雨構造ですが、直射日光や急激な温度変化を受ける場所は避けてください。また、屋外設置時は上下角度を必ず下方（2°以上）に設定してください。

Q：車も検知できますか？ A：はい、可能です。ただし、車両の種類や走行速度によっては検知しにくい場合があるため、特に屋外では補助的な用途での使用を推奨します。

Q：電源のプラスマイナス（極性）はありますか？ A：本製品は無極性（DC10.5V〜30V）のため、プラスとマイナスを気にせずに配線いただけます。

Q：夜間だけライトを点灯させたいのですが可能ですか？ A：可能です。動作モード（照度）ボリュームを「夜」方向に調整することで、暗い時のみ接点を出力させることができます。

Q：LEDがずっと点滅していて検知しません。 A：電源投入直後（約1分間）はウォームアップ中のため点滅し、動作をロックしています。1分経過して点滅が止まれば正常に動作を開始します。

Q：ガラス越しに人を検知できますか？ A：いいえ、できません。パッシブインフラレッド方式（遠赤外線検知）の性質上、ガラスは赤外線を遮断するため検知不可となります。

Q：接点出力の時間はどのくらいですか？ A：約5秒から約5分の間で、ボリュームにより任意に設定可能です。

Q：一度検知した後、すぐに次の人を検知しますか？ A：二重検知やチャタリングを防ぐため、検知後約5秒間は次の検知を行わない「不感時間」が設けられています。

Q：ポールへの取り付けは可能ですか？ A：可能です。ポール取付用の穴が本体に備わっており、市販のポールバンド等を使用して固定いただけます。
