屋外用炎センサ送信機（４周波切替対応型）ブラウン [TXF-124NL(B)]

屋外用炎センサ送信機（４周波切替対応型）ブラウン [TXF-124NL(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 炎センサー 屋外対応 ワイヤレス送信機 電池駆動

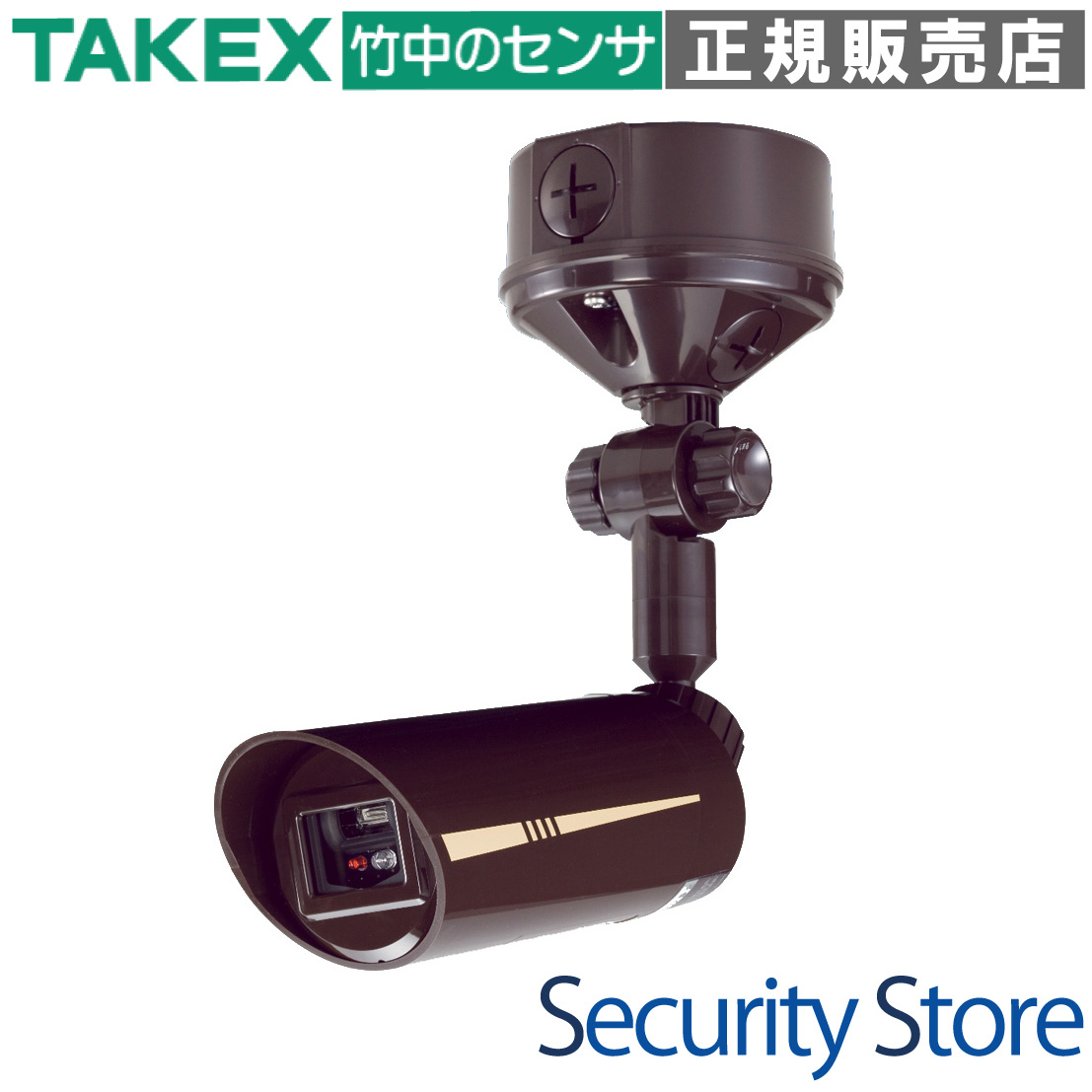

TXF-124NL(B) 屋外用炎センサ送信機（４周波切替対応型）ブラウン

炎に含まれる紫外線を瞬時に検知し、無線で警報信号を送信する屋外用炎センサ送信機です。配線不要のフルワイヤレス設計により、重要文化財、工場、神社仏閣、資材置場などの放火監視・不審火対策を迅速かつ容易に構築できます。

  • 型番： TXF-124NL(B)
  • 方式： 紫外線検出方式（検出波長：185〜260nm）
  • 電源： 専用リチウム電池（電池寿命：約5年）
  • 通信： 426MHz帯 小電力ワイヤレス（4周波切替対応）
  • 検知距離： 最大約30m（15cm角火皿）／ 約10m（ライター炎）
  • 環境性能： 屋外用防雨構造（IP43相当）

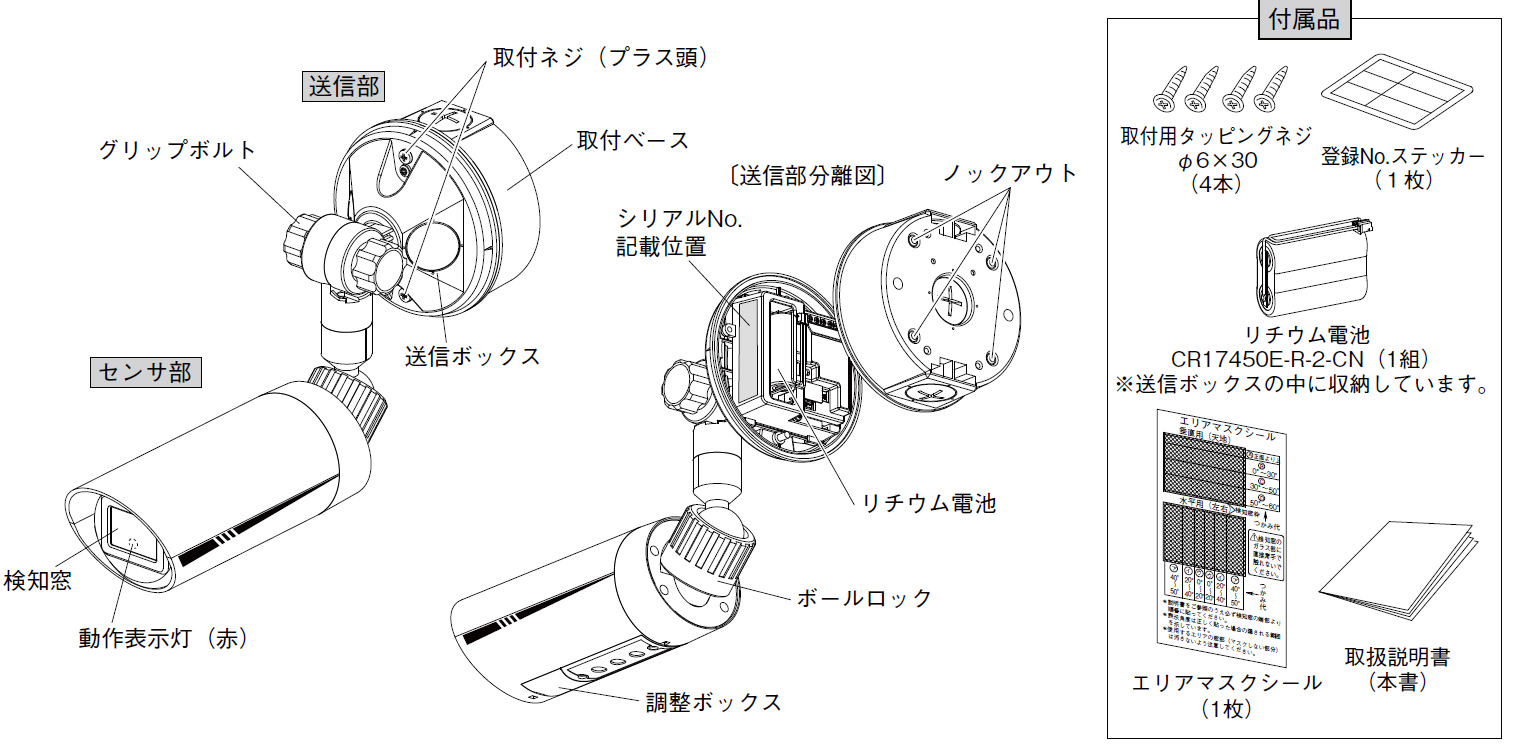

TXF-124NL(B) 屋外用炎センサ送信機 ブラウン

資料ダウンロード

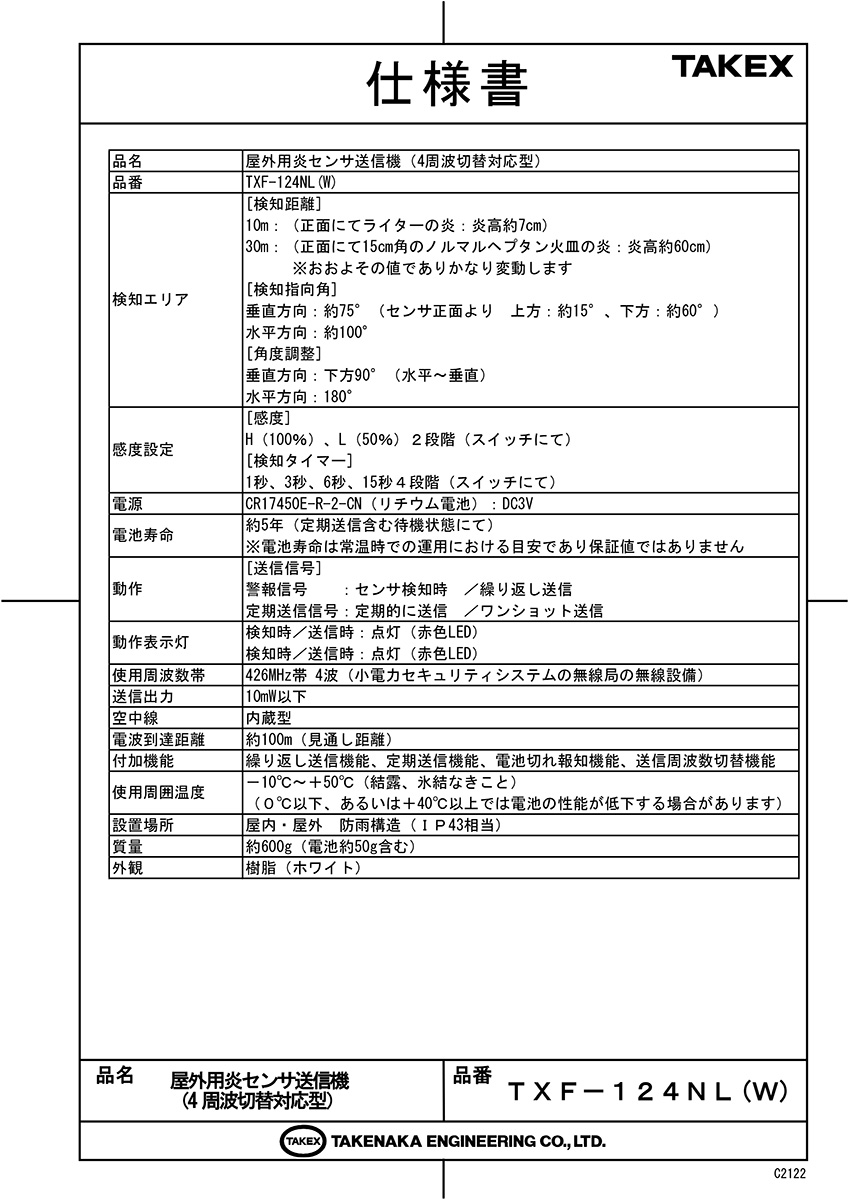

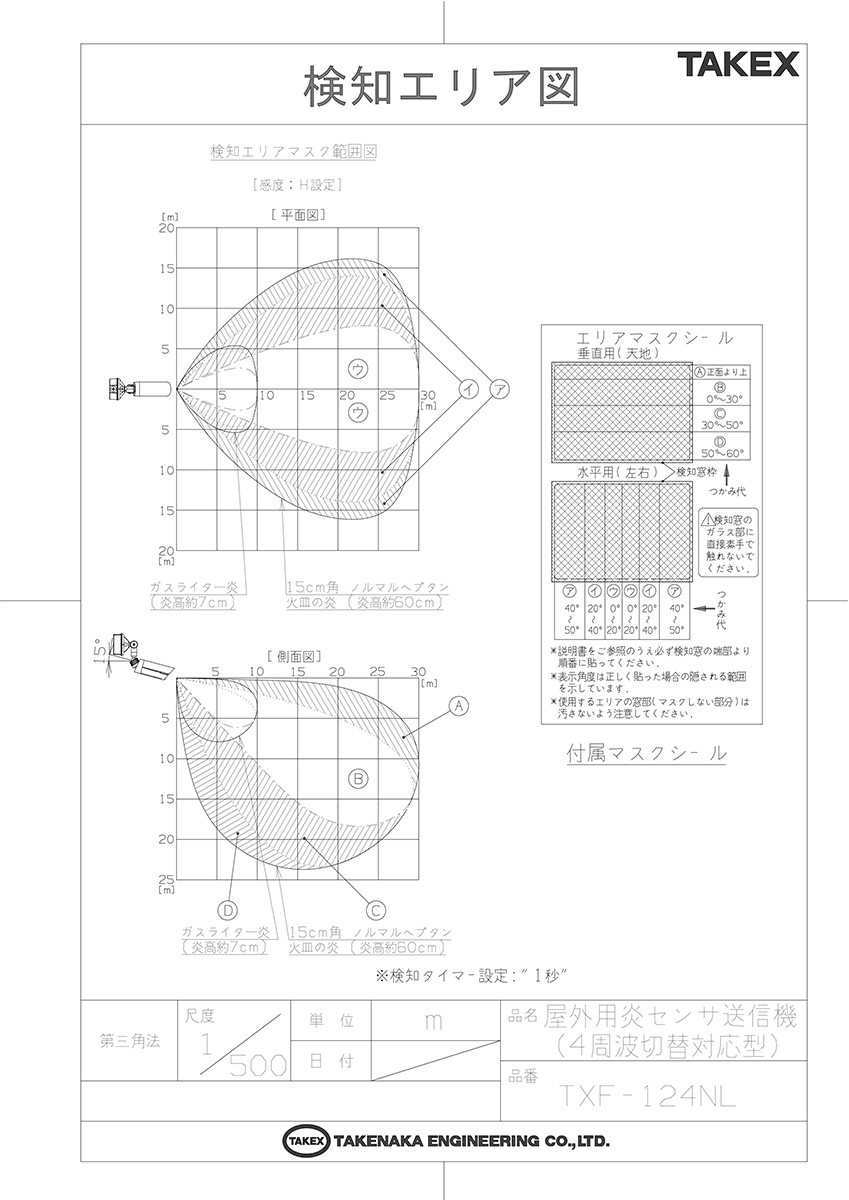

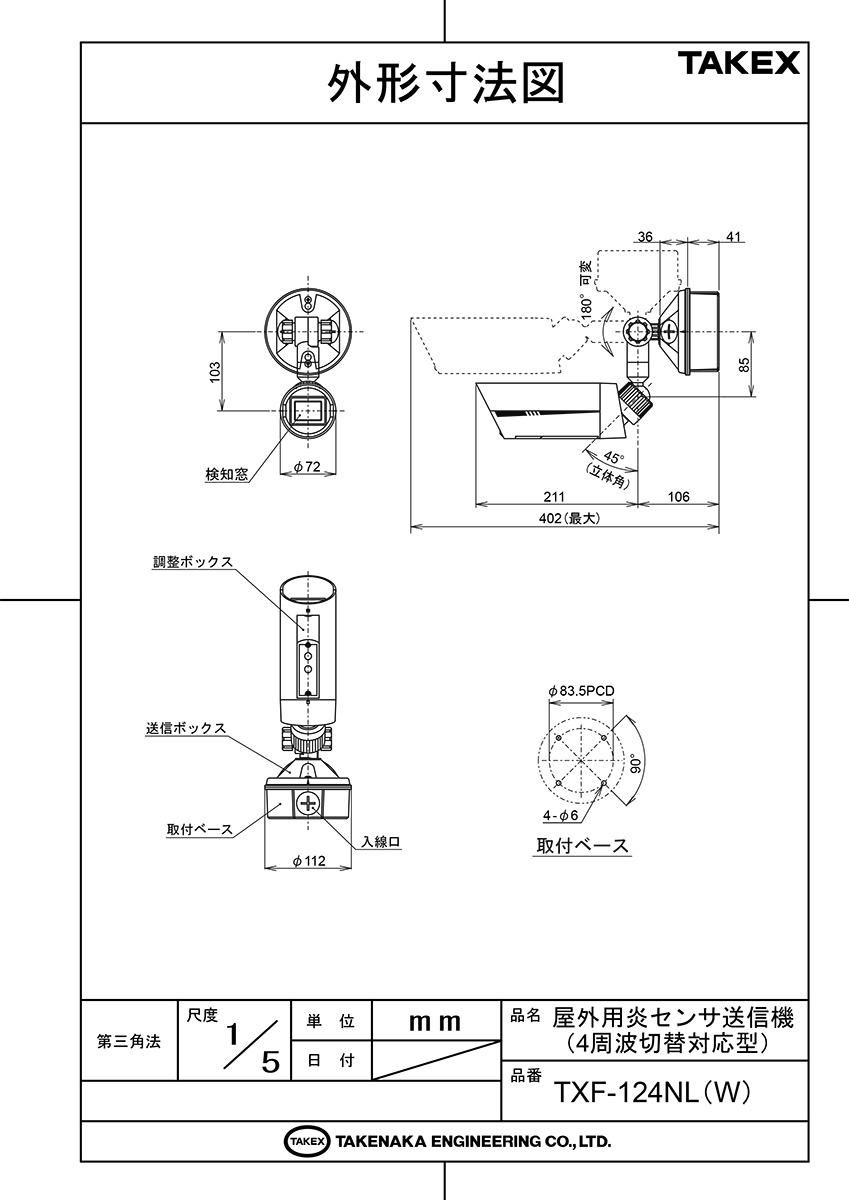

仕様書（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣・重要文化財の放火監視
  • 資材置場・ゴミ集積所の不審火検知
  • 禁煙エリア、火気厳禁エリアの違反監視
  • 工場・プラント等の火災早期発見
  • 既存建物への配線工事困難な場所

導入前に確認したいポイント

  • 窓ガラス越しには検知できません（紫外線を遮断するため）
  • 周囲に溶接アーク光や殺菌灯などの紫外線源がないか
  • 受信機までの距離（見通し100m以内）
  • 取付高さと検知距離の相関（検知エリア図の確認）
  • 設置姿勢（水抜き構造のため角度に制限あり）

特長

紫外線検出方式による「炎」の超早期発見

熱感知器や煙感知器とは異なり、炎が発する特定の紫外線帯域（185〜260nm）をダイレクトに検知します。煙が充満したり温度が上昇する前の「炎が上がった瞬間」に反応するため、火災の超早期発見に極めて有効です。

配線工事不要、完全ワイヤレス運用

電源は電池式（専用リチウム電池）、信号伝送はワイヤレス送信のため、一切の配線工事が不要です。設置コストを大幅に抑制でき、既存の建物や屋外環境にも後付けでスムーズに導入可能です。

8通りのアルゴリズムで外乱をキャンセル

屋外環境特有の誤動作要因（太陽光反射やノイズ等）を排除するため、2段階の感度設定と4段階の検知タイマー設定（1秒・3秒・6秒・15秒）を搭載。計8パターンの組み合わせから、現場の状況に応じた最適な検知条件を構築できます。付属のエリアマスクシールによる物理的な視野制限も可能です。

干渉を回避する「4周波切替対応型」無線システム

送信部に4周波切替機能を内蔵。近隣で同一周波数帯の無線機器が使用されている場合や、大規模施設で多数のセンサを設置する場合でも、周波数を分散させることで混信・干渉を防ぎ、高い通信信頼性を維持します。

長期運用を支える5年の長寿命設計

付属の専用リチウム電池により、待機状態で約5年の電池寿命を実現しました。電池交換の手間を最小限に抑えつつ、安定した防犯・防災体制を長期にわたって継続させることができます。

現場での調整が容易なボールロック式機構

独自のハウジング一体型ボディとボールロック機構を採用。設置後でも検知エリアの指向性を上下左右に自由自在に調整可能です。スマートなデザインで、建物の美観を損なうことなく設置できます。またIP43相当の防雨構造により、屋外設置でも安心です。

システムの死角をなくす自己診断機能

一定周期で「定期送信信号」を送出する機能を搭載しており、受信機側でセンサの健在を常時監視できます。また、電池電圧が低下した際は「電池切れ信号」を送信するとともに、本体LEDが点滅。万が一の動作不良を未然に防ぎます。

選定時に評価したい強み

  • 迅速な初動： 熱・煙に先駆けて「炎」そのものを捉えるため、初期消火に繋げやすい
  • 設置の柔軟性： 配線不要で見通し100mの広域ワイヤレス通信に対応
  • 高い耐環境性： 屋外の過酷な外乱（紫外線ノイズ）に対し、タイマー調整で論理的に対処可能
  • メンテナンス性： 定期送信と電池切れ報知により、現場に行かずに状態把握が可能

動作表示灯（赤色LED）の状態と対応

表示灯の状態 製品の状態 対応・意味
完全消灯 正常待機 問題なく紫外線を監視しています。
同期点灯（送信モード時） 警報送信中 炎を検知し、警報信号を無線送信しました。
約5秒に1回の点滅 電池電圧低下 電池切れのサインです。速やかに専用電池と交換してください。

内部DIPスイッチ設定（調整ボックス内）

スイッチ番号 設定項目 内容
1・2 検知タイマー 1秒、3秒、6秒、15秒の4段階（出荷時3秒）。外乱が多い場合は長く設定。
3 検知感度 H（100%）、L（50%）の2段階。Lは遠方の外乱をカットする際に使用。
4 表示灯モード 「検知」または「送信」。運用時は必ず「送信」に設定してください。

製品仕様

項目 仕様内容
品名 屋外用炎センサ送信機（4周波切替対応型）
品番 TXF-124NL (B) ブラウン
検出方式 紫外線検出方式（検出波長：185〜260nm）
検知距離 10m（ライター炎：高さ約7cm）／ 30m（15cm角火皿炎：高さ約60cm）※正面時目安
検知指向角 垂直方向：約75°（上方約15°、下方約60°）／ 水平方向：約100°
角度調整範囲 垂直方向：下方90°（水平〜垂直）／ 水平方向：180°
感度設定 感度：H（100％）、L（50％）2段階
検知タイマー：1秒、3秒、6秒、15秒 4段階
電源 専用リチウム電池 CR17450E-R-2-CN（3V）×1個（付属）
電池寿命 約5年（定期送信含む待機状態にて）※目安値
送信信号 警報信号、定期送信信号、電池切れ信号
動作表示灯 赤色LED：検知/送信時（点灯）、電池切れ時（点滅）
使用周波数帯 426MHz帯（小電力セキュリティシステムの無線局）
送信出力 / 空中線 10mW以下 / 内蔵型
電波到達距離 見通し約100m
保護構造 / 設置場所 IP43相当（防雨構造） / 屋内・屋外
使用可能温度 －10℃〜＋50℃（結露・氷結なきこと）
質量 / 外観 約600g（電池含む） / 樹脂（ブラウン）

FAQ

Q：窓ガラス越しに部屋の中の炎を検知することはできますか？ A：いいえ、できません。一般的な窓ガラスや透明アクリル板は、炎から出る紫外線をほとんど遮断（吸収・反射）してしまうため、ガラス越しの検知は物理的に不可能です。
Q：太陽光による誤動作はありますか？ A：基本的には太陽光の影響を受けにくい設計ですが、西日の直射や強い照り返しは感度に影響する場合があります。設置の際は検知エリア図を確認し、必要に応じて付属のエリアマスクシールで太陽光が直接入る箇所を隠してください。
Q：電池寿命が5年とありますが、短くなる条件はありますか？ A：頻繁に警報が発生する場所や、極端な低温・高温環境下では電池の消耗が早まることがあります。また、電池切れ時はLEDが点滅してお知らせします。
Q：ライターの小さな火でも30m先から検知できますか？ A：ライター程度の小さな炎（高さ約7cm）の場合、検知距離は約10mが目安となります。30mの検知には15cm角以上の火皿相当の炎が必要です。
Q：検知タイマー設定はどれが良いですか？ A：屋外設置の標準設定は「3秒」です。瞬時的なノイズ（雷や車のライト反射など）による誤報を抑えつつ、炎を確実に捉えるバランスの良い設定です。
Q：電池切れになったらどうやって知ることができますか？ A：本体の赤色LEDが約5秒に1回点滅するほか、ワイヤレス受信機側にも「電池切れ信号」を送信して通知します。
Q：4周波切替とは何のためにありますか？ A：近隣の無線機器との混信を防ぐためです。チャンネル（F1〜F4）を切り替えることで、安定した通信環境を確保できます。受信機側も4周波対応である必要があります。
Q：溶接作業などが行われる場所で使えますか？ A：溶接のアーク光は非常に強い紫外線を発するため、誤動作の原因となります。溶接現場が検知エリア内に入らないよう設置角度を調整するか、マスキングを行ってください。
Q：定期送信機能とは何ですか？ A：異常がない時でも定期的に信号を送る機能です。受信機側でこの信号をチェックすることで、センサの故障や電池切れ、電波の遮断などを早期に発見できます。
Q：専用電池以外の市販の電池は使えますか？ A：いいえ、使えません。必ず専用リチウム電池（CR17450E-R-2-CN）をご使用ください。コネクタ形状も専用となっております。
