【在庫限り】ワンケーブルAHDカラーカプセルカメラ [VCC-C960AH]

【在庫限り】ワンケーブルAHDカラーカプセルカメラ [VCC-C960AH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） AHDカメラ 2メガピクセル 電源重畳方式 屋内用

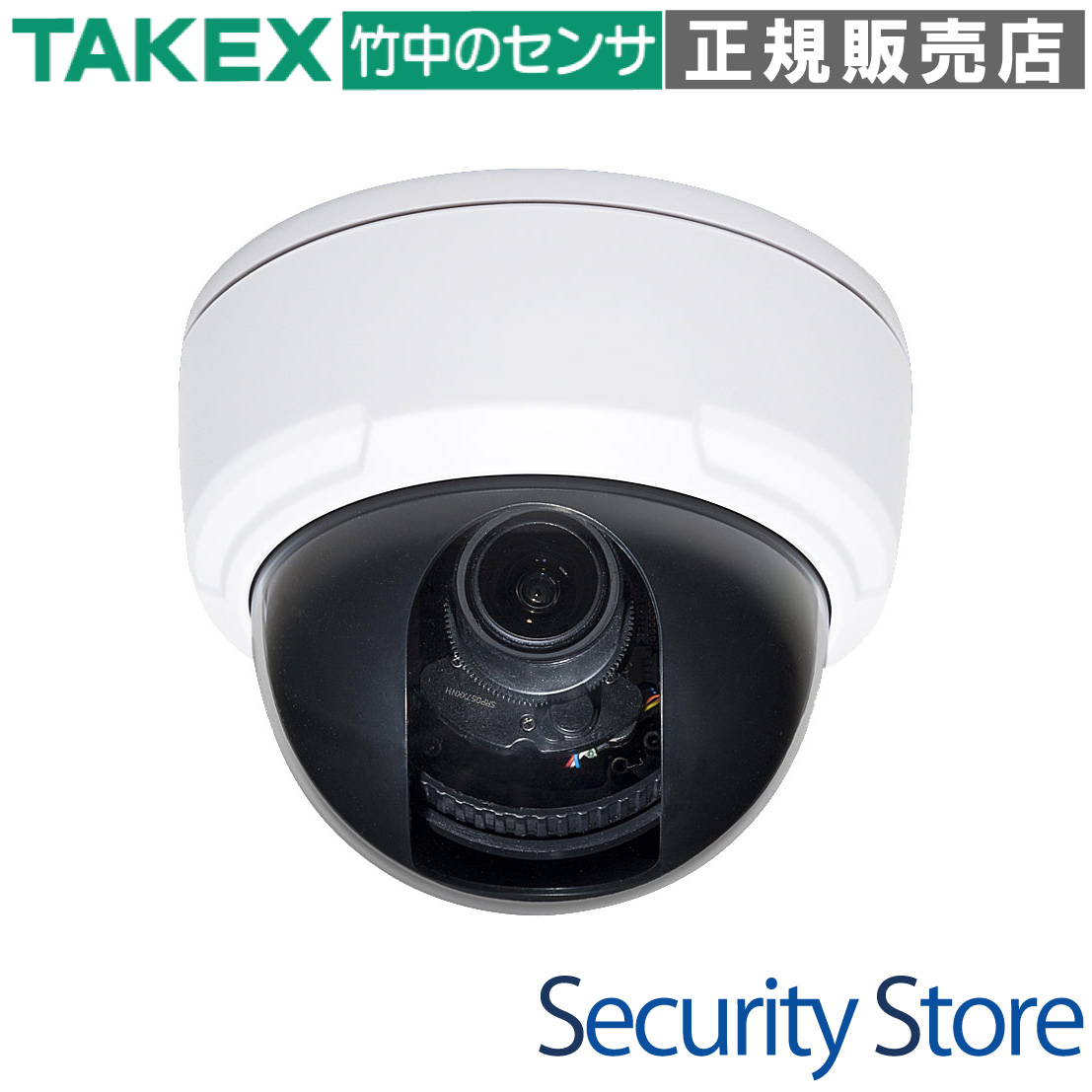

VCC-C960AH 【在庫限り】ワンケーブルAHDカラーカプセルカメラ

同軸ケーブル1本で高精細なフルHD映像伝送と電源供給を実現する、ワンケーブル方式のAHDカプセルカメラです。213万画素の高性能センサーと電動バリフォーカルレンズを搭載し、既存のアナログ配線を活用しながらプロフェッショナルな監視システムへのアップグレードを可能にします。

  • 型番： VCC-C960AH
  • 方式： AHD（Analog High Definition）/ CVBS切替
  • 解像度： 1920×1080（フルHD）
  • 主な用途： オフィス、店舗、マンション共用部、エントランスの監視
  • 電源： 電源重畳方式（専用電源ユニット）または DC12V
  • レンズ： f=2.8〜12mm（電動ズーム・フォーカス）
VCC-C960AH ワンケーブルAHDカラーカプセルカメラ

資料ダウンロード

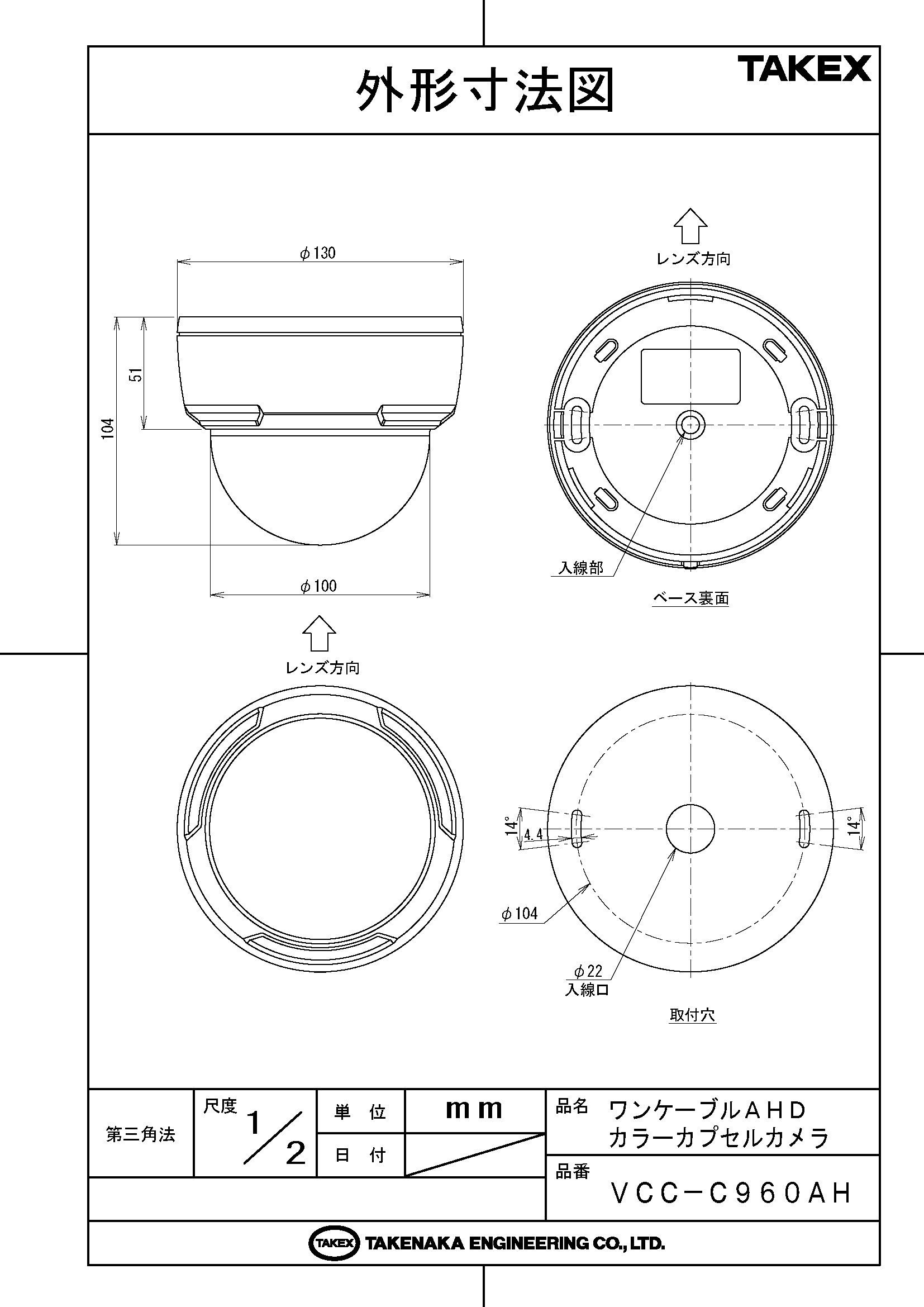

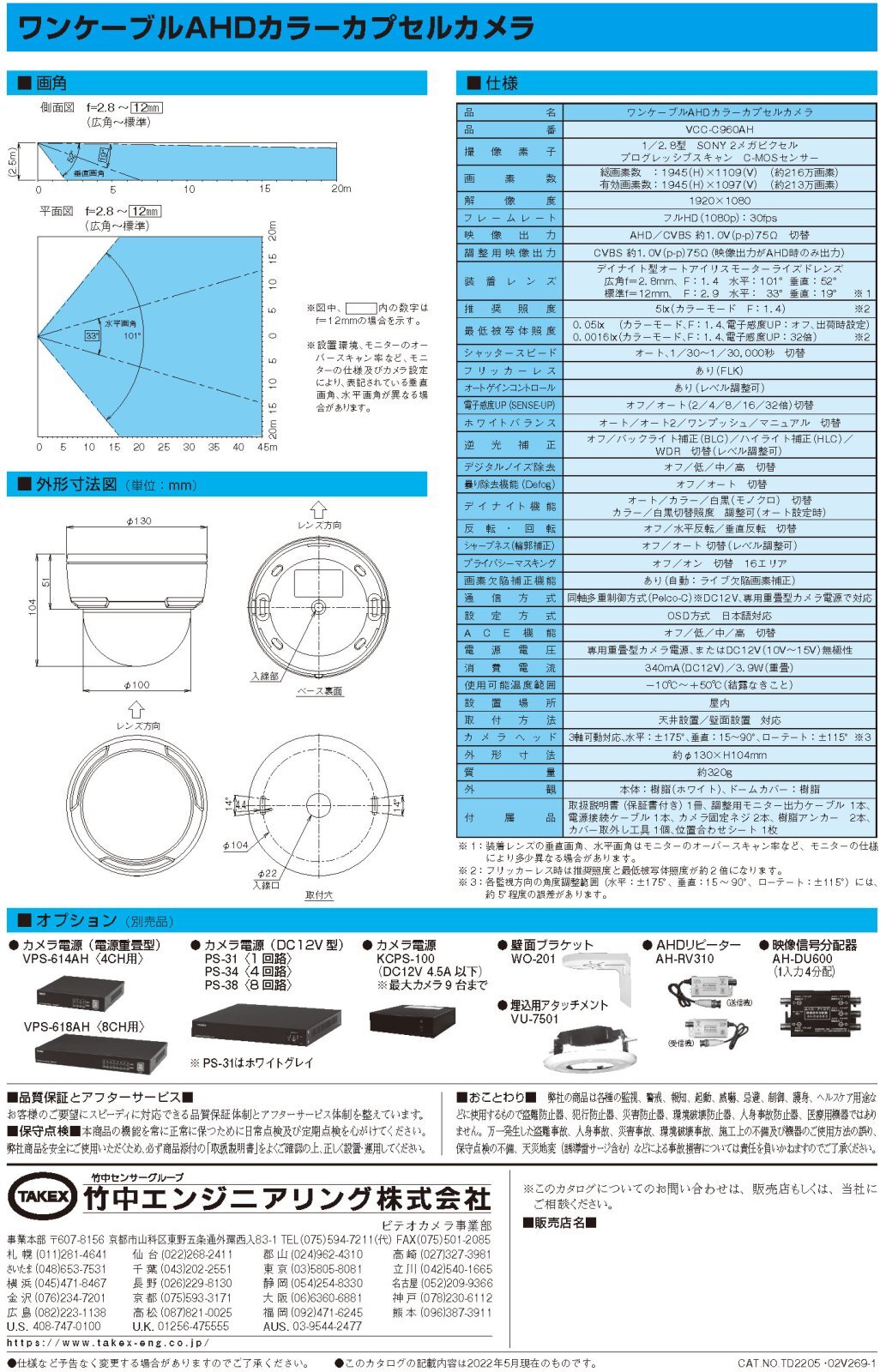

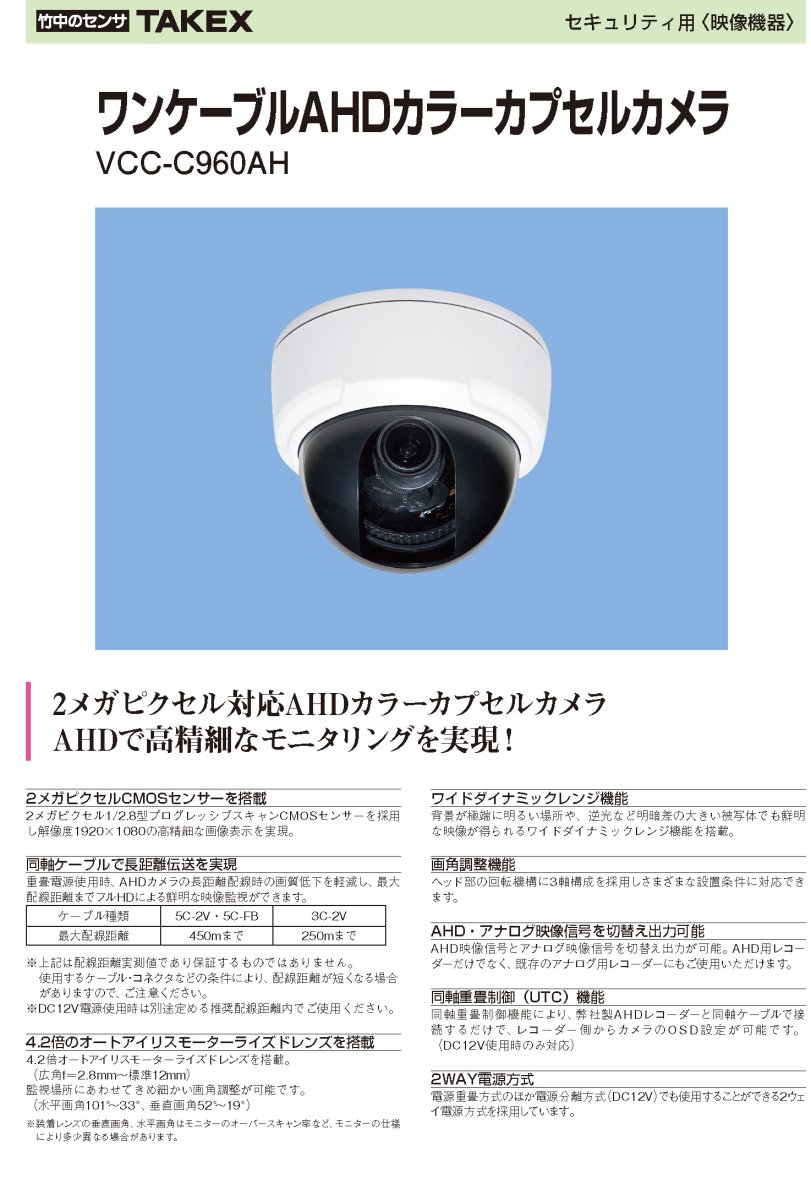

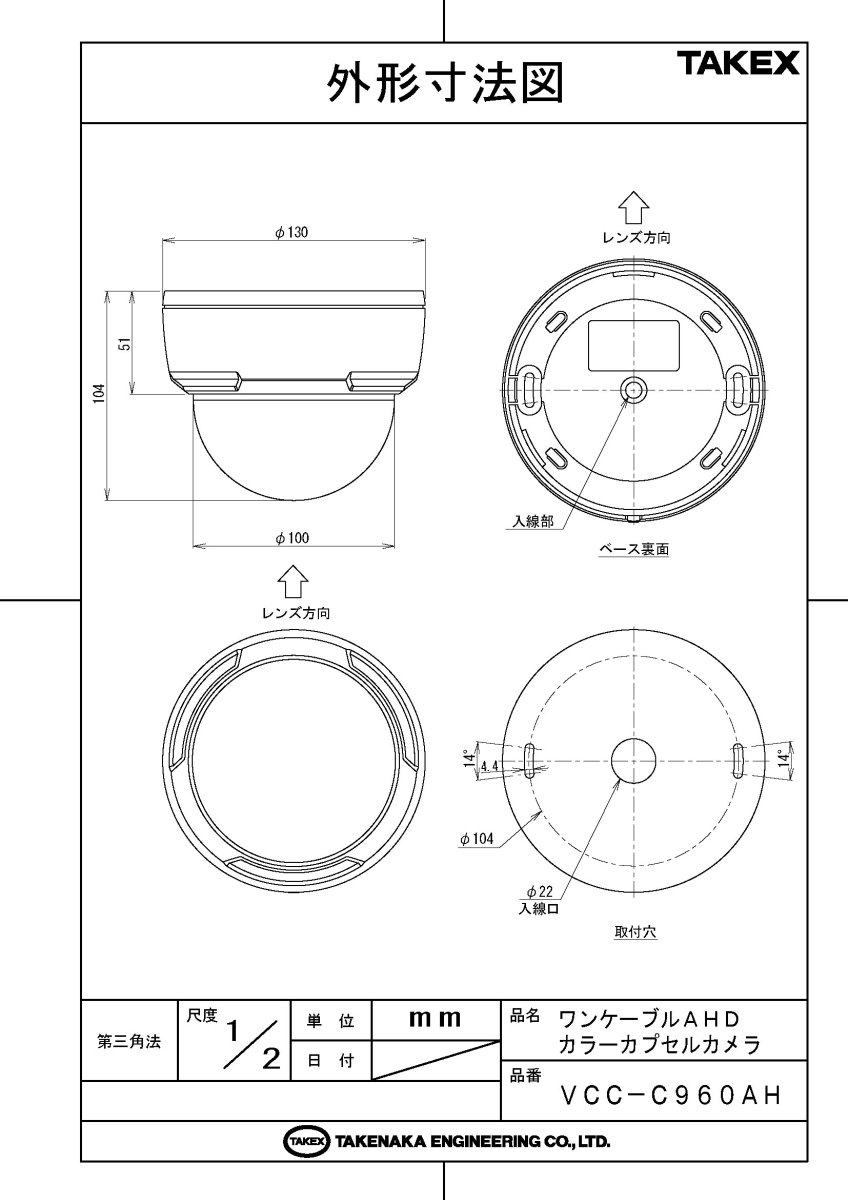

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 既設アナログシステムの高画質化リニューアル
  • 配線工事を簡略化したい新規設置現場
  • 画角調整を効率化したい高所への設置
  • 逆光が発生しやすい窓際やエントランス

導入前に確認したいポイント

  • AHD規格対応のレコーダーまたは専用電源の有無
  • 同軸ケーブルの規格（3C-2V / 5C-2V）と配線距離
  • 屋内専用モデルのため、屋外への設置不可
  • 既存レコーダーがアナログ（CVBS）のみの場合は切替が必要

特長

2メガピクセルCMOSセンサーによる高精細監視

1/2.8型 2メガピクセル プログレッシブスキャンCMOSセンサーを採用。1920×1080（フルHD）の解像度により、人物の顔や細部まで鮮明に捉えることが可能です。従来のアナログカメラでは判別が難しかった情報も確実に記録します。

同軸ケーブル1本で長距離伝送を実現

専用の電源重畳ユニットを使用することで、同軸ケーブル1本で映像信号と電源を伝送可能です。5C-2Vケーブル使用時には最大450m、3C-2Vでも最大250mの長距離配線に対応。配線コストの削減と施工の簡略化に大きく貢献します。

4.2倍オートアイリスモーターライズドレンズ

f=2.8mm（広角）から12mm（標準）までの画角調整が可能な電動レンズを搭載。高所設置時でも、レコーダー側からのUTC制御、またはカメラ本体のボタン操作でズーム・フォーカスを精密に調整でき、設置工数を大幅に削減します。

明暗差を克服するワイドダイナミックレンジ機能

WDR（ワイドダイナミックレンジ）機能を搭載しており、背景が極端に明るい窓際や、強い逆光環境下でも、被写体の黒つぶれや白飛びを抑えた視認性の高い映像を実現します。

自由度の高い3軸可動ヘッド構造

カメラヘッド部は水平・垂直・回転の3軸独立可動に対応しています。天井設置だけでなく壁面設置時でも、監視したい方向に正確にレンズを向けることが可能です。

AHD・アナログ（CVBS）映像信号の切替出力

最新のAHD出力だけでなく、従来のアナログ信号（CVBS）への切り替えも可能です。段階的なシステムリニューアルにおいて、まずはカメラだけを交換し、後日レコーダーを更新するといった柔軟な運用が可能です。

同軸重畳制御（UTC）による遠隔設定

同軸多重制御方式（Pelco-C対応）により、同軸ケーブルを介してレコーダー側からカメラのOSDメニュー設定や電動レンズの操作が可能です。現場での調整作業を効率化します。

3D-DNR（デジタルノイズリダクション）

夜間や低照度下でのゲインアップ時に発生しやすいノイズを、時間軸・空間軸の両面から効果的に抑制。ざらつきを抑えたクリアな夜間映像を提供し、録画データの圧縮効率も向上させます。

50Hz地域のチラツキを抑えるフリッカーレス機能

東日本などの50Hz地域で発生する蛍光灯のチラツキを抑制するFLKモードを搭載。映像のカラーローリングや明滅を防ぎ、安定したモニタリングを維持します。

2WAY電源方式の採用

利便性の高い電源重畳方式に加え、個別のDC12V電源供給にも対応。現場の電源環境に合わせて最適な配線方式を選択できる柔軟性を備えています。

選定時に評価したい強み

  • 施工性： 電動レンズ搭載により、高所作業車上での手動調整が不要です。
  • 長距離伝送： 5C-FB使用時に最大450mの伝送が可能で、大規模施設にも対応します。
  • 汎用性： AHDとCVBSの切替により、新旧のインフラを問わず導入が可能です。
  • 信頼性： 日本国内メーカー（TAKEX）品質の確かな回路設計と充実した設定項目。

施工・設置ガイド

本機は屋内天井または壁面に設置可能です。付属の位置合わせシートを使用して確実に固定してください。壁面設置時は映像が反転するため、OSDメニューより「イメージ ＞ ミラー ＞ フリップ」をオンに設定することで正立映像が得られます。

確認項目 この製品での考え方
ケーブルの選定 250mを超える場合は5C-2V以上の太い同軸ケーブルを推奨します。
電源供給方式 重畳方式（ワンケーブル）時は専用電源が必要です。分離時はDC12Vが必要です。
屋外設置の可否 屋内専用です。雨水のあたる場所や極端な湿気の多い場所は避けてください。
レンズの保護 ドームカバーは傷がつきやすいため、設置完了まで保護フィルムを剥がさないでください。

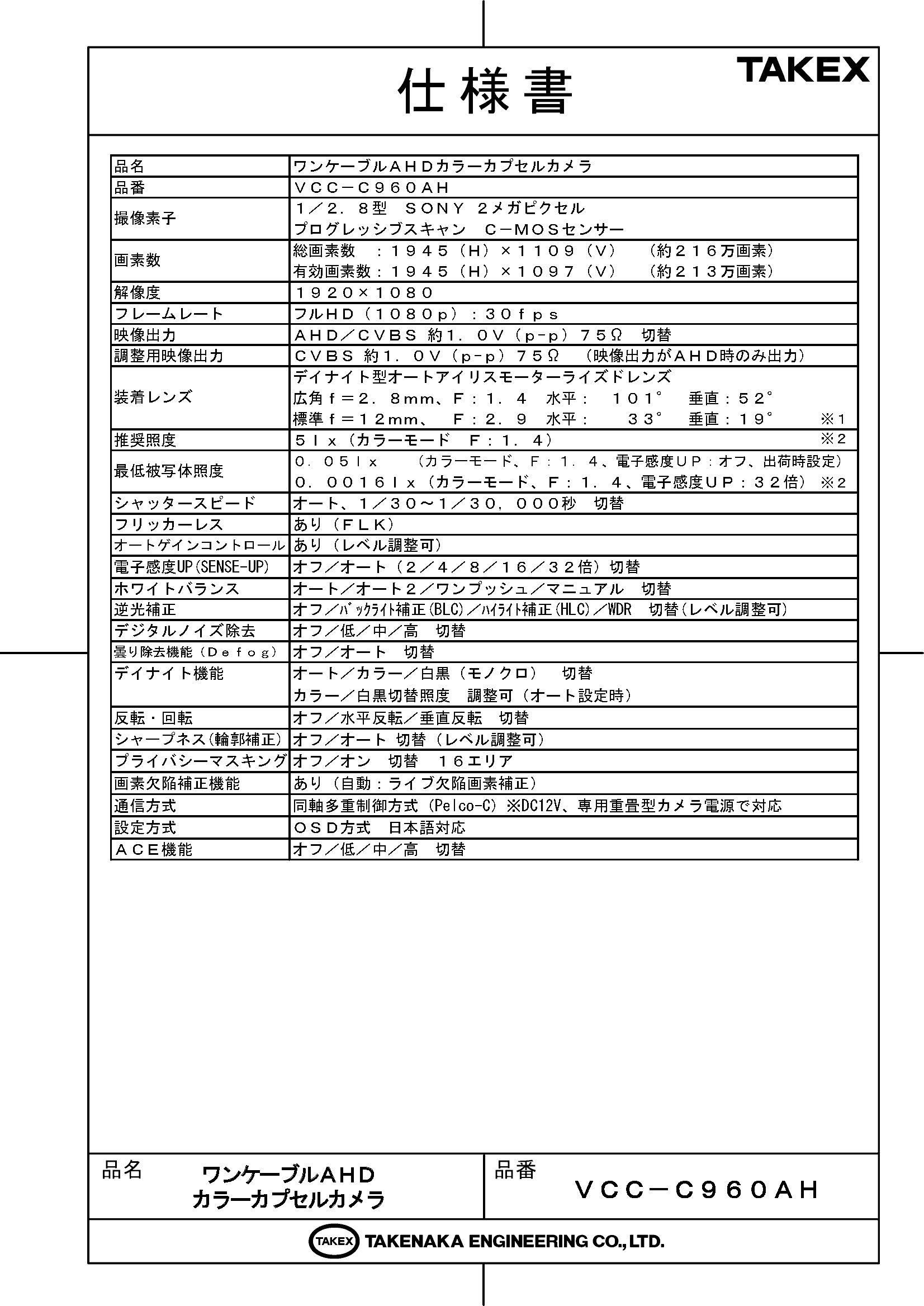

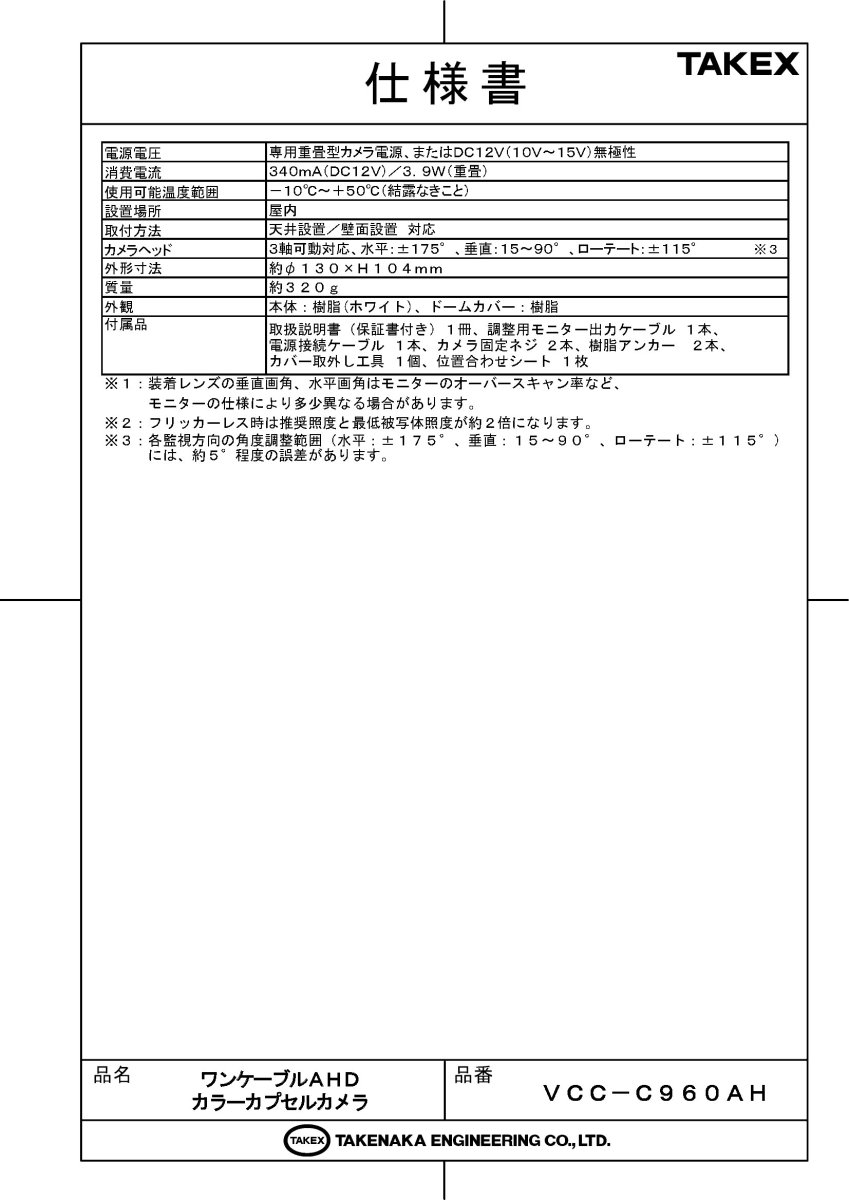

製品仕様

項目 内容
品名 / 品番 ワンケーブルAHDカラーカプセルカメラ / VCC-C960AH
撮像素子 1／2.8型 SONY 2メガピクセル プログレッシブスキャン C-MOSセンサー
画素数 総画素数：1945(H)×1109(V)（約216万画素）
有効画素数：1945(H)×1097(V)（約213万画素）
解像度 / フレームレート 1920×1080 / 30fps（フルHD）
映像出力 AHD／CVBS 約1.0V (p-p) 75Ω 切替
調整用映像出力 CVBS 約1.0V (p-p) 75Ω（映像出力がAHD時のみ出力）
装着レンズ デイナイト型オートアイリスモーターライズドレンズ
f=2.8mm〜12mm、F：1.4〜2.9
画角（標準時） 広角 f=2.8mm：水平101° 垂直52°
標準 f=12mm：水平33° 垂直19°
推奨照度 5 lx（カラーモード F：1.4）
最低被写体照度 0.05 lx（カラーモード、F：1.4、電子感度UP：オフ）
0.0016 lx（カラーモード、F：1.4、電子感度UP：32倍）
シャッタースピード オート、1／30〜1／30,000秒 切替
機能補正 AGC、FLK（フリッカーレス）、SENSE-UP（最大32倍）、ホワイトバランス（オート2対応）、3D-DNR、Defog、ACE
逆光補正 BLC（バックライト補正）、HLC（ハイライト補正）、WDR 切替
プライバシーマスク オフ／オン（最大16エリア）
通信方式（UTC） 同軸多重制御方式 (Pelco-C)
電源電圧 専用重畳型カメラ電源、またはDC12V (10V〜15V) 無極性
消費電流 / 消費電力 340mA (DC12V) ／3.9W (重畳)
使用可能温度範囲 - 10℃〜＋50℃ (結露なきこと)
設置場所 / 取付方法 屋内 / 天井設置・壁面設置対応
可動範囲 水平：±175°、垂直：15〜90°、ローテート：±115°
外形寸法 / 質量 約 φ130 × H104mm / 約 320g
付属品 調整用モニター出力ケーブル、電源接続ケーブル、ネジ、アンカー、カバー取外し工具、位置合わせシート

FAQ

Q：同軸ケーブルは何メートルまで配線可能ですか？ A：専用電源による重畳方式の場合、5C-2V（または5C-FB）ケーブルで最大450m、3C-2Vケーブルで最大250mまでの伝送が可能です。
Q：既存のアナログレコーダーで使用できますか？ A：はい、可能です。カメラの設定をCVBS（アナログ映像信号）出力に切り替えることで、従来のアナログレコーダーに接続して表示できます。
Q：レンズのピント調整はどのように行いますか？ A：モーターライズドレンズを搭載しているため、カメラ基板上のOSDボタン、またはUTC対応レコーダーから電動でズーム・フォーカス調整が行えます。
Q：屋外で使用することはできますか？ A：本製品は屋内専用です。雨水や湿気、直射日光の影響を受ける場所での使用は避けてください。
Q：ワンケーブル（重畳方式）ではなく、DC12Vで駆動させることは可能ですか？ A：はい、可能です。電源分離方式（DC12V入力）に対応しており、付属の電源接続ケーブルを使用して駆動できます。
Q：蛍光灯のチラツキが画面に入ります。 A：50Hz地域の蛍光灯下で発生するフリッカーは、OSDメニューから「FLK」モードに設定することで抑制できます。
Q：逆光で人物の顔が真っ黒になってしまいます。 A：OSDメニューの「逆光補正」設定から、WDR（ワイドダイナミックレンジ）またはBLC（バックライト補正）を有効にしてください。
Q：壁面に設置した際、映像が横向きになってしまいます。 A：OSD設定の「イメージ」内にある「ミラー」および「フリップ」をオンにすることで、映像を正立に回転させることができます。
Q：同軸ケーブル1本でOSD設定は変更できますか？ A：はい、UTC（同軸重畳制御）機能に対応したレコーダーと接続すれば、レコーダー側の画面からカメラのOSDメニューを操作可能です。
Q：真っ暗な場所でも撮影できますか？ A：本製品は赤外線LEDを搭載していませんが、高感度センサーと電子感度UP機能により、最低被写体照度0.0016 lxまで対応可能です。
