高輝度LED小型回転点滅灯 [KLE-180RK]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング (TAKEX) 回転灯・点滅灯 IP67防水高輝度LED DC12V/24V共用

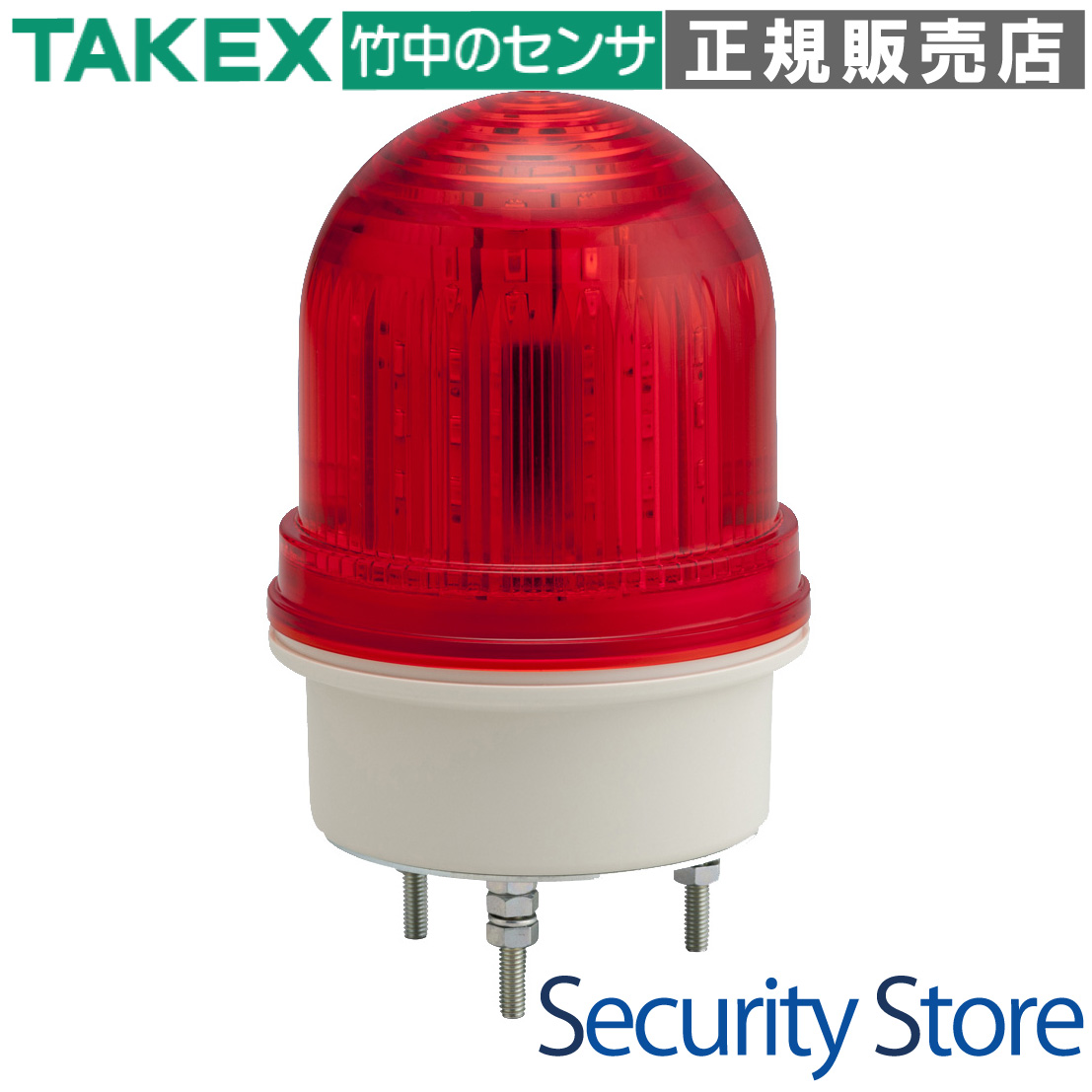

KLE-180RK 高輝度LED小型回転点滅灯

KLE-180RKは、40個の高輝度LEDを電子制御することで、モーターレスながら強力な閃光による異常報知や動作表示を実現した信号灯です。物理的な駆動部を持たないため、摩耗による故障リスクがなく、過酷な産業現場での長期運用に最適です。

型番： KLE-180RK
製品名： 高輝度LED小型回転点滅灯
カテゴリ： 警報・表示機器（LED信号灯）
主な用途： 工場の異常報知、セキュリティシステムの動作表示、車両出入り警告
保護等級： IP67（防塵・防浸型）
電源： DC10.8V 〜 26.4V（DC12V/24V共用）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の生産ラインの異常警報表示
セキュリティシステムの警戒・動作中表示
駐車場や工事現場での注意喚起・誘導
物流倉庫のシャッター開閉警告

導入前に確認したいポイント

電源電圧がDC12Vまたは24Vであること
設置場所にM4ネジ3点固定のスペースがあるか
外部制御が必要な場合、無電圧接点入力の確保
適切な閃光パターン（7種）の選定

特長

高輝度LEDマトリクスによる圧倒的な視認性

光源に40個の高輝度LEDを効率的に配置しています。電子制御によって強力な閃光を生み出し、昼夜を問わず遠方や明るい環境下でも確実に動作状態を伝えることが可能です。

モーターレス設計による長寿命・高耐久性

従来の回転灯のようなモーターやベルトなどの物理的な駆動部を一切使用していません。摩耗トラブルが皆無であるため、定期的な部品交換の必要がなく、メンテナンスコストを大幅に削減できます。

現場に最適化できる7種類の発光パターン

「回転（3種）」「点滅（3種）」「連続点灯」の合計7パターンの発光モードを搭載。外部からの3ビット制御により、状況に応じた使い分けが可能です。異常の緊急度に応じた表示の差別化に貢献します。

過酷な環境に耐えるIP67相当の防塵防水性能

完全な防塵構造に加え、一時的な水没にも耐えうるIP67相当の防水性能を誇ります。粉塵が舞う工場内や、直接雨が当たる屋外環境でも安心して設置いただけます。

広範囲な入力電圧対応（DC12V/24V共用）

DC10.8Vから26.4Vまでの広範囲な入力電圧に対応しています。12V系および24V系どちらの電源環境でも、電圧変動の影響を受けにくい安定した光量を提供します。

振動に強い産業用堅牢設計

LED光源と電子回路のみで構成されているため、機械的な振動が加わる産業機器や車両などへの設置においても、フィラメント切れや回転不備などの故障が起こりにくい設計です。

直径80mmの省スペース小型設計

高機能ながら直径80mm、高さ108mmのコンパクトサイズを実現。設置場所を選ばず、小型の制御盤や機械の頂部などにもスマートに取り付けが可能です。

インテリジェントな外部スイッチ制御

3本の制御線（SW1〜SW3）をON/OFFさせることで、配線のみで発光パターンをリアルタイムに切り替えられます。PLCや各種センサーからの信号と連動させた高度な報知システムを構築できます。

    選定時に評価したい強み
    高信頼性： モーターレスのため長期間使用しても回転不良が発生しません。
低消費電力： LED採用により、最大時でも280mA以下（12V時）の低消費電力を実現。
全天候型： 屋外設置が標準で可能なIP67仕様により、設置場所の制約を受けません。
多彩な表現： 7パターンの切り替えにより、1台で複数のステータスを表現可能です。



施工・設置ガイド

本製品の性能を最大限に発揮するため、以下のガイドラインに沿った施工を推奨します。特に電源ラインへのヒューズ設置は、過電流保護のために必須の措置となります。

確認項目	この製品での考え方
設置高さ	視認性を確保するため、作業者の目線より高い位置（床面から2m以上）を推奨。
固定方法	付属のM4ネジを用い、3箇所（120度ピッチ、半径25mm）で確実に固定してください。
配線保護	電源入力ラインには必ず1Aのヒューズを直列に挿入してください。
メンテナンス	グローブの清掃には中性洗剤を使用し、シンナーなどの溶剤は使用しないでください。

発光パターン制御表（内部ロジック）

SW1 (橙)	SW2 (青)	SW3 (白)	発光パターン
OFF	OFF	OFF	消灯
ON	OFF	OFF	3列回転
OFF	ON	OFF	間欠点滅
ON	ON	OFF	ランプ風点滅
OFF	OFF	ON	連続点灯
ON	OFF	ON	フラッシュ点滅
OFF	ON	ON	2列対向回転
ON	ON	ON	4列対向回転

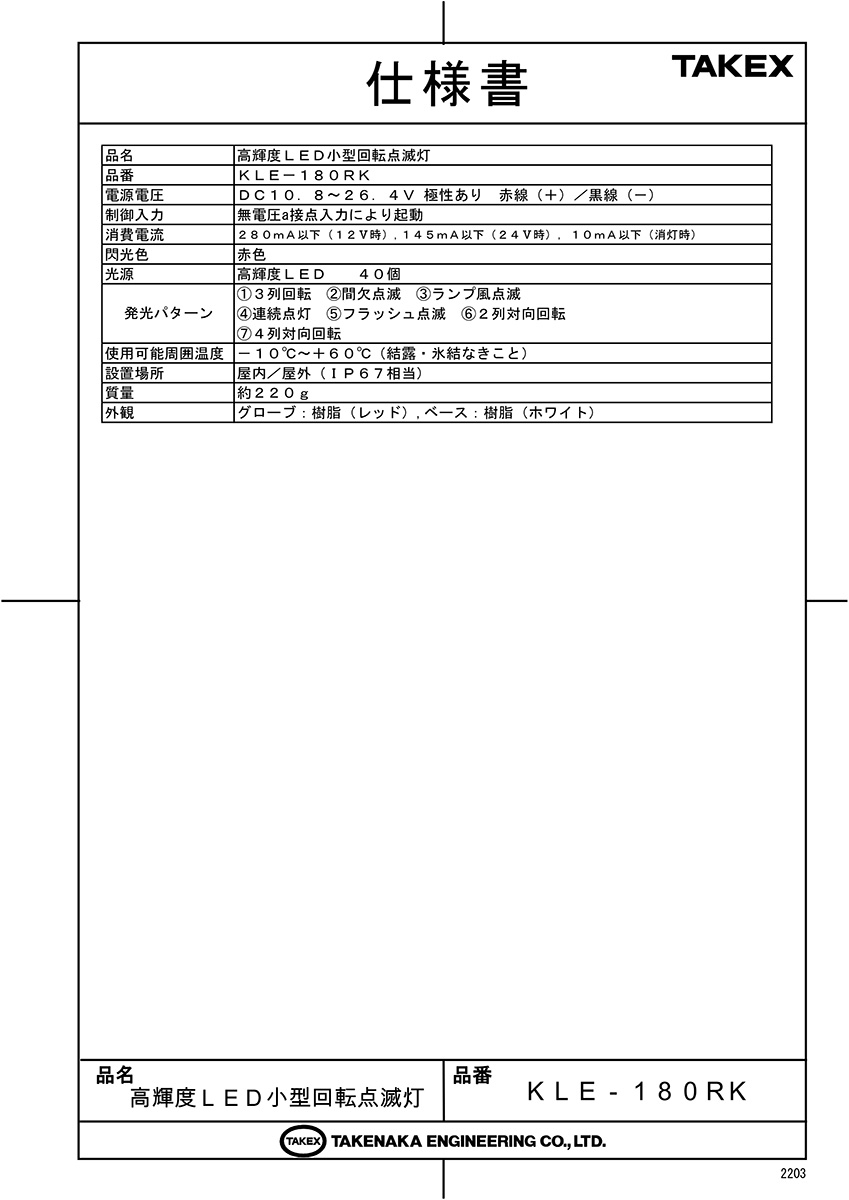

製品仕様

項目	内容
品名	高輝度ＬＥＤ小型回転点滅灯
品番	ＫＬＥ－１８０ＲＫ
電源電圧	ＤＣ１０．８〜２６．４Ｖ極性あり赤線（＋）／黒線（－）
制御入力	無電圧ａ接点入力により起動
消費電流	２８０ｍＡ以下（１２Ｖ時）、１４５ｍＡ以下（２４Ｖ時）、１０ｍＡ以下（消灯時）
閃光色	赤色
光源	高輝度ＬＥＤ４０個
発光パターン	(1)３列回転　(2)間欠点滅　(3)ランプ風点滅 (4)連続点灯　(5)フラッシュ点滅　(6)２列対向回転 (7)４列対向回転
使用可能周囲温度	－１０℃〜＋６０℃（結露・氷結なきこと）
設置場所	屋内／屋外（ＩＰ６７相当）
質量	約２２０ｇ

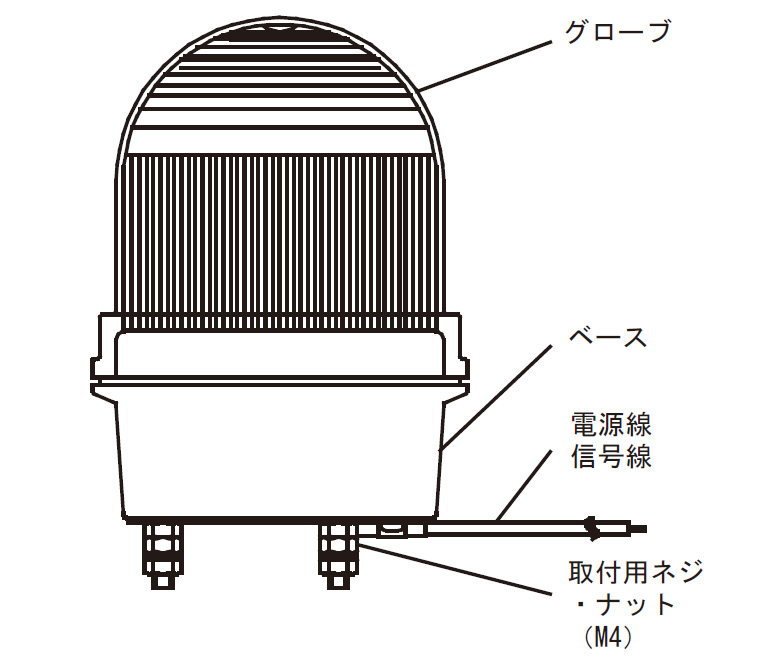

外観	グローブ：樹脂（レッド）、ベース：樹脂（ホワイト）

FAQ

Q：屋外で雨に濡れる場所に設置しても大丈夫ですか？ A：はい、IP67相当の防水性能を備えているため、屋外の雨がかかる場所でも問題なく設置いただけます。

Q：LEDの寿命はどのくらいですか？ A：高輝度LEDを採用しており、従来の電球式やモーター駆動式に比べて極めて長寿命です。物理的な摩耗がないため、長期間メンテナンスフリーで運用可能です。

Q：AC100Vで使用することはできますか？ A：本製品はDC12V/24V専用です。AC100V環境で使用する場合は、別途DC電源アダプター（1A以上推奨）をご用意ください。

Q：発光パターンの切り替えはどのように行いますか？ A：本体から出ている3本の制御線（橙・青・白）の組み合わせをON/OFFすることで、7種類の発光パターンから選択できます。

Q：逆接続保護回路は付いていますか？ A：極性がありますので、配線時は赤線（＋）、黒線（－）を正しく接続してください。また、保護のため必ず1Aのヒューズを設置してください。

Q：モーター式の回転灯と比べて明るさはどうですか？ A：40個の高輝度LEDをマトリクス配置しているため、モーター式に劣らない非常に強力な視認性を確保しています。

Q：振動が多い機械に取り付けても故障しませんか？ A：はい。可動部がないモーターレス構造のため、振動の多い環境でも駆動部のトラブルが発生せず、産業機械への設置に適しています。

Q：制御入力はどのような接点を使えばいいですか？ A：無電圧a接点入力に対応しています。リレー接点やオープンコレクタ出力などで制御可能です。

Q：点灯パターンを「消灯」にするにはどうすればいいですか？ A：すべての制御線（SW1〜SW3）をOFFにすることで、通電状態のまま消灯（待機）させることができます。

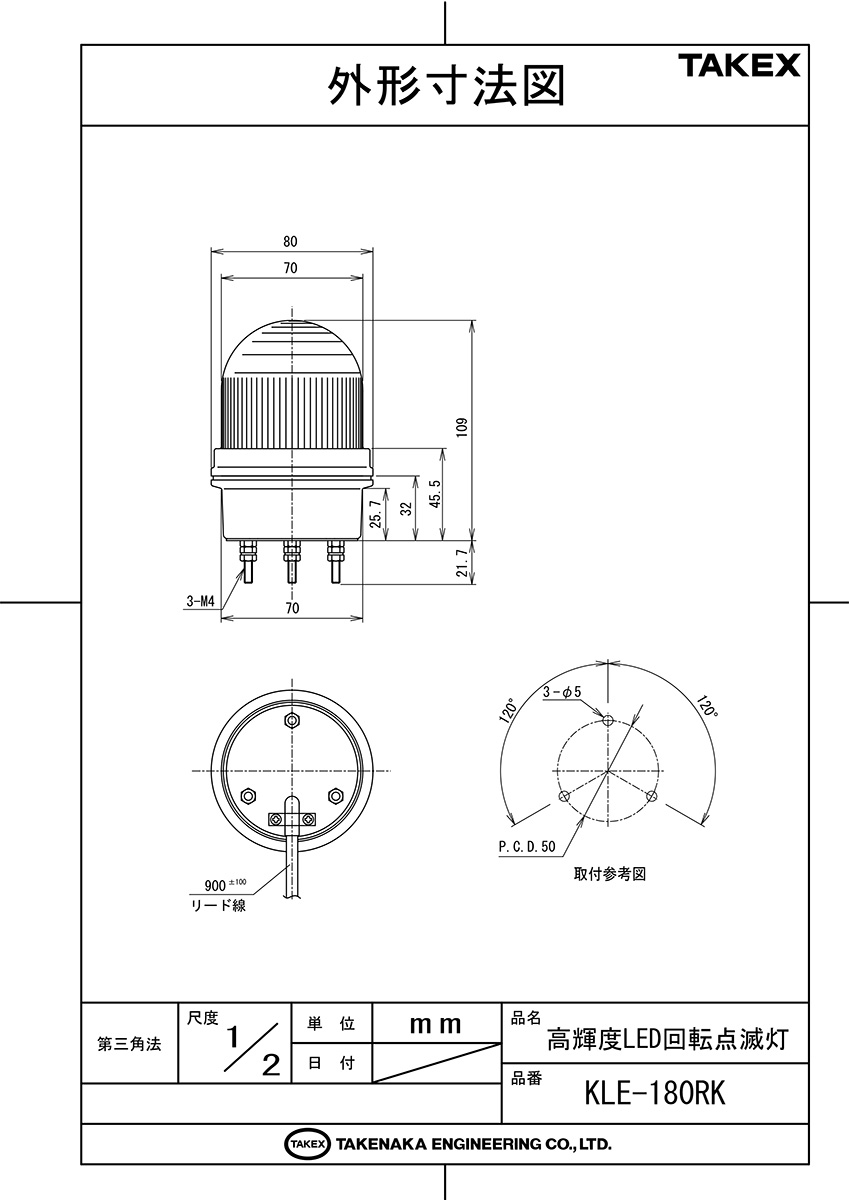

Q：取付ピッチを教えてください。 A：直径50mmの円周上に120度間隔で3箇所のネジ穴（M4用）があります。詳しくはダウンロード資料の外形寸法図をご確認ください。
