ワンケーブル 5メガAHD カラーカプセルカメラ [VCC-C970AH]

ワンケーブル 5メガAHD カラーカプセルカメラ [VCC-C970AH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 5メガピクセルAHD ワンケーブルカメラ 屋内用ドーム型 STARVIS 2搭載

VCC-C970AH ワンケーブル 5メガAHD カラーカプセルカメラ

VCC-C970AHは、500万画素の超高精細映像を実現した、ワンケーブル方式のAHDカラーカプセルカメラです。最新のSONY STARVIS 2 CMOSセンサーを搭載し、暗視性能が大幅に向上。同軸ケーブル1本で電源供給・映像伝送・制御が完結するため、施工性が極めて高く、オフィスや店舗の高精細監視に最適です。

  • 型番： VCC-C970AH
  • 解像度： 2592×1944 / 2560×1440 / 1920×1080 選択可能
  • レンズ： 2.7mm〜12mm（4.4倍モーターライズドレンズ）
  • 電源方式： 重畳方式（ワンケーブル）または DC12V
  • センサー： 1/2.8型 SONY STARVIS 2 CMOS

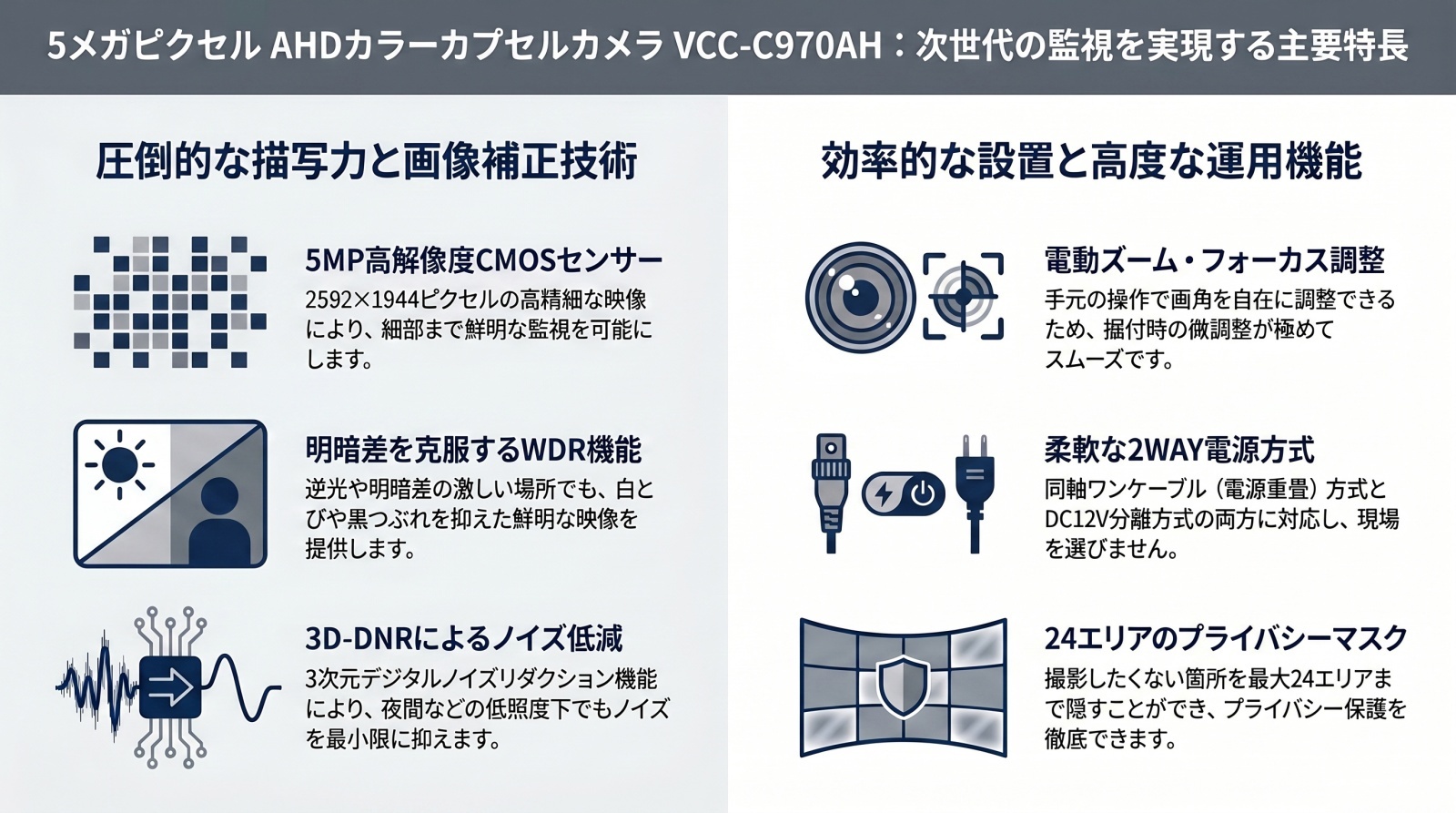

VCC-C970AH 外観画像

資料ダウンロード

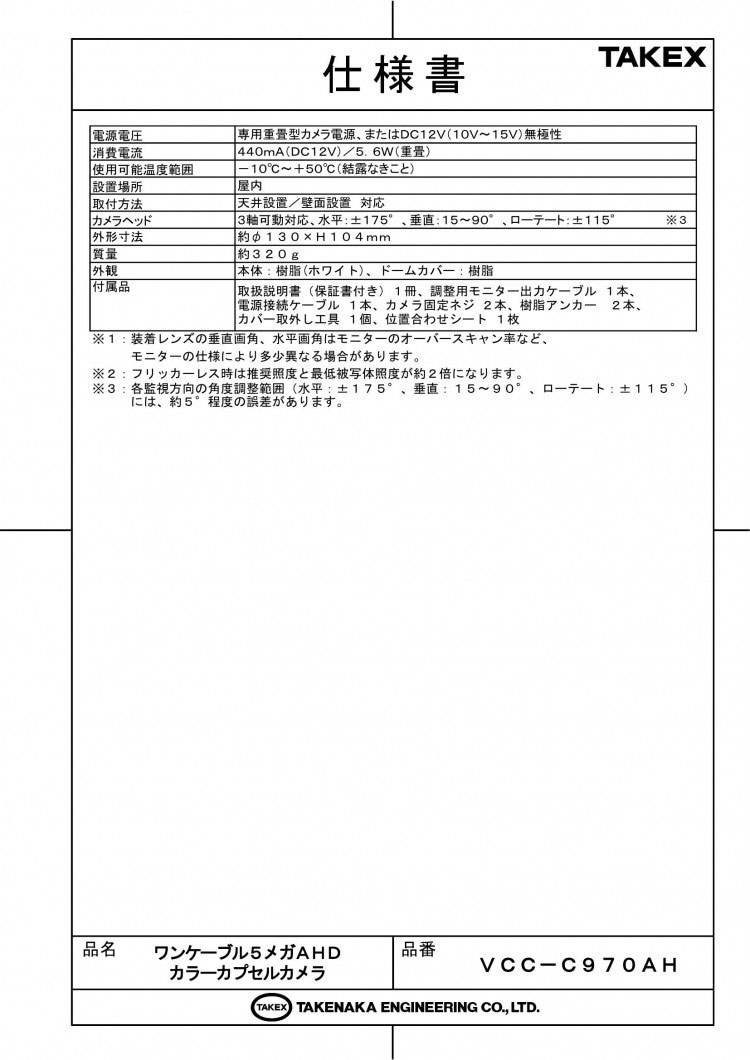

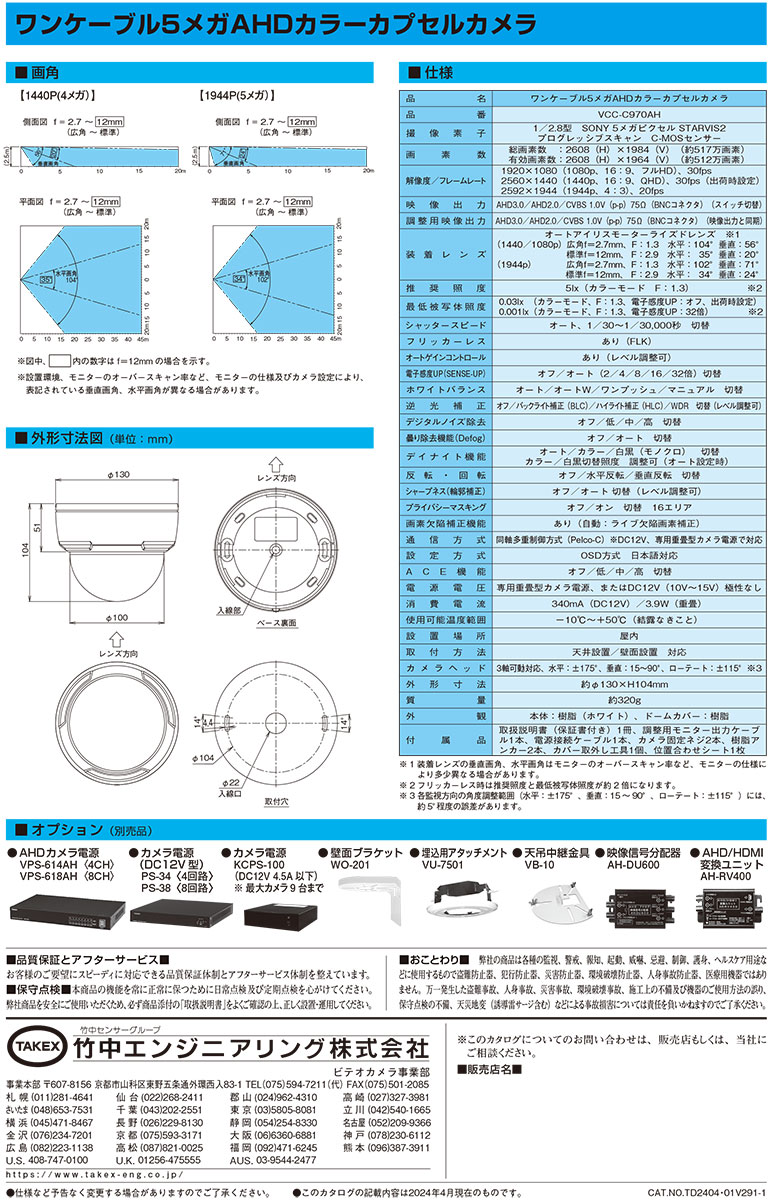

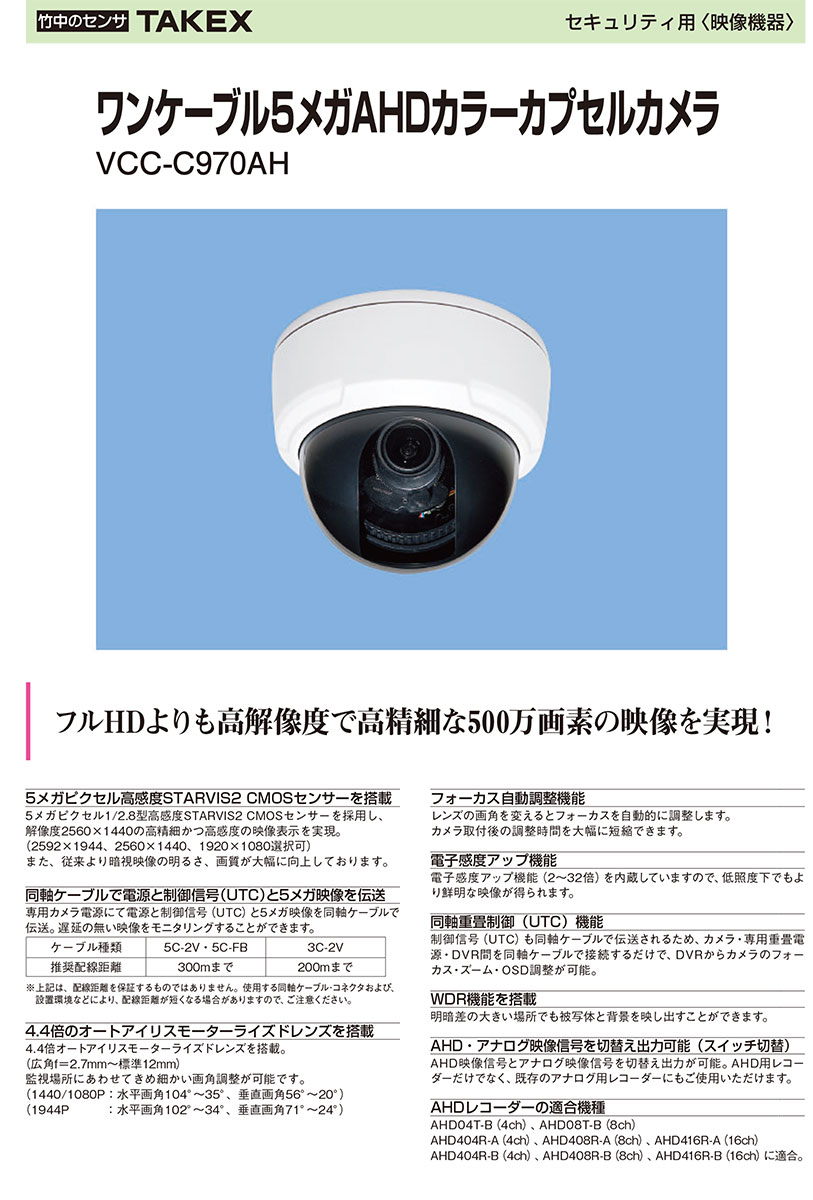

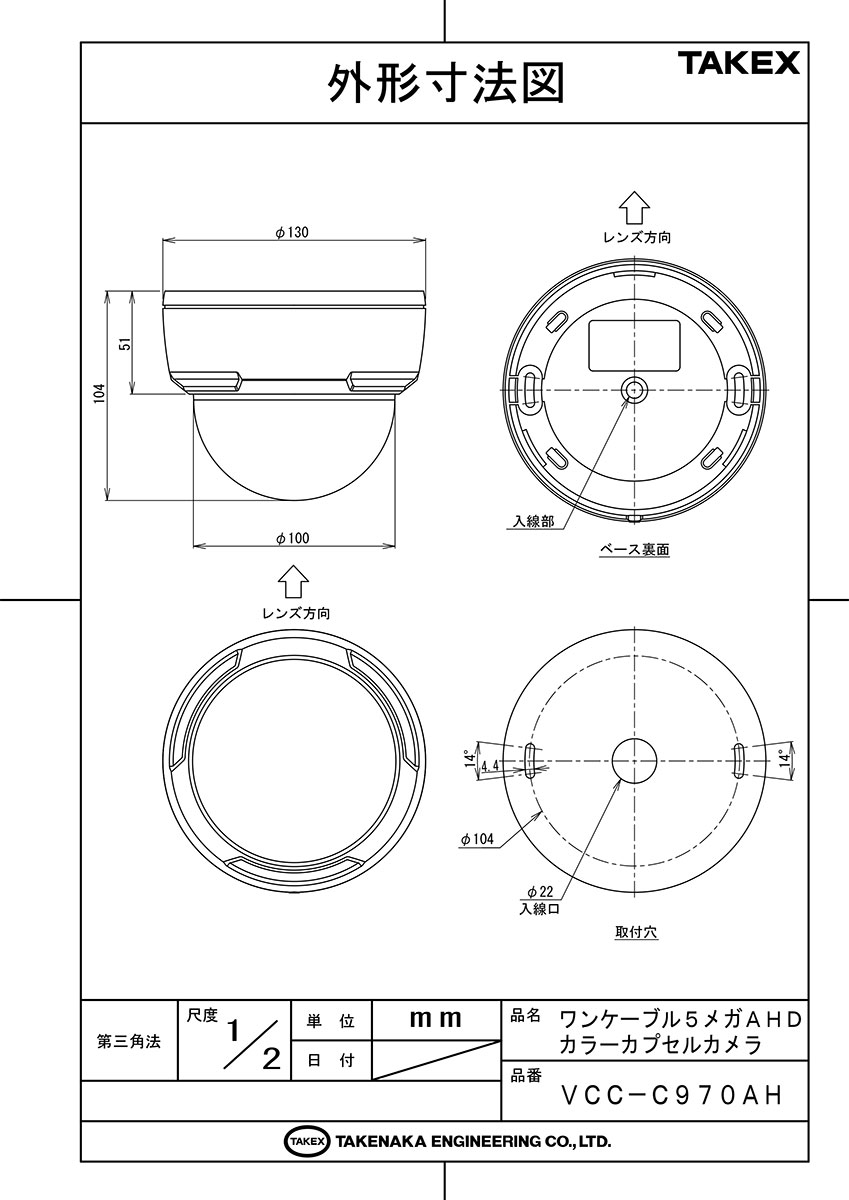

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 金融機関・レジ周りの詳細な記録
  • 既存の同軸配線を活かした高画質化リプレイス
  • 配線工事を簡略化したい新規設置現場
  • エントランスなどの明暗差が激しい場所

導入前に確認したいポイント

  • 使用する同軸ケーブル（3C-2V/5C-2V等）と距離
  • 接続先のレコーダーが5M AHDに対応しているか
  • 重畳電源ユニット（VPSシリーズ）の有無
  • 屋内専用（防水非対応）である点

特長

5メガピクセル高感度STARVIS 2センサー搭載

最新の1/2.8型高感度STARVIS 2 CMOSセンサーを採用。2592×1944ピクセルの高精細映像により、従来のフルHDでは判別が難しかった細部まで鮮明に描写します。また、暗視時のノイズが大幅に低減されており、低照度下でも明るくクリアな画質を維持します。

同軸ケーブル1本でのワンケーブル伝送

専用のカメラ重畳電源ユニットを使用することで、同軸ケーブル1本で「電源」「映像」「制御信号（UTC）」の伝送が可能です。電源工事が不要になるため施工コストを大幅に抑制でき、ケーブルの取り回しも容易になります。

4.4倍モーターライズドレンズ＆オートフォーカス

焦点距離2.7mmから12mmまでの電動ズーム機能を搭載。設置後にレコーダー側から画角を調整できるため、高所作業を最小限に抑えられます。また、ズームに連動して自動でピントを合わせるフォーカス自動調整機能を備えています。

130dB以上のワイドダイナミックレンジ（WDR）

明暗差をデジタル処理で合成するWDR機能を搭載。窓際や逆光環境など、被写体が黒つぶれしたり背景が白とびしたりしやすい場所でも、人物の顔や背景をバランスよく映し出すことができます。

同軸重畳制御（UTC）による遠隔設定

制御信号を映像信号に重畳させるUTC機能に対応。カメラ本体のボタンを操作しなくても、接続されたレコーダー（DVR）の画面上からズーム・フォーカス調整やOSDメニューの詳細設定が可能です。

AHD・アナログ（CVBS）出力切替機能

本体内のスイッチにより、AHD出力と従来のアナログ信号出力を切り替え可能。既存のアナログシステムへの先行導入や、段階的なシステム更新時にも柔軟に対応できます。※2MP対応レコーダーへの接続も、解像度設定の変更で可能です。

高度な映像補正機能（3D-DNR・ACE・曇り除去）

夜間のノイズを低減する3D-DNR、低照度部のコントラストを補正するACE、霧やスモッグの中でも視認性を確保する曇り除去（DEFOG）機能を搭載し、あらゆる環境下で最適な映像を提供します。

選定時に評価したい強み

  • 圧倒的な施工性： 電源工事不要のワンケーブル方式により、配線工数を大幅に削減。
  • 調整の自動化： 電動ズームとオートフォーカスにより、現場での手動微調整が不要。
  • 将来性： 5M/4M/2Mの解像度切替が可能で、将来の機器更新にも対応しやすい。
  • 信頼の画質： STARVIS 2センサーによる最高クラスの低照度性能。

施工・設置ガイド

本機は屋内専用です。天井または壁面に付属のネジとアンカーで固定します。3軸可動機構により、あらゆる角度へのレンズ調整が可能です。配線距離はケーブルの種類によって異なるため、以下の表を参考に設計してください。

確認項目 この製品での考え方
配線距離（5C-2V/FB） 推奨300m（最大450mまで伝送可能）
配線距離（3C-2V） 推奨200m（最大250mまで伝送可能）
可動範囲 水平±170°、垂直15〜90°、ローテート±115°の広範囲調整
電源仕様 重畳電源（推奨VPSシリーズ）または DC12V無極性入力

製品仕様

項目 内容
品名ワンケーブル5メガAHDカラーカプセルカメラ
品番VCC-C970AH
撮像素子1／2.8型 SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
画素数総画素数：2608 (H) × 1984 (V)（約517万画素）
有効画素数：2608 (H) × 1964 (V)（約512万画素）
解像度／フレームレート2592×1944 (1944p, 20fps) / 2560×1440 (1440p, 30fps) / 1920×1080 (1080p, 30fps)
映像出力AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (BNCコネクタ) (スイッチ切替)
装着レンズデイナイト型オートアイリスモーターライズドレンズ
f＝2.7mm〜12mm, F1.3〜2.9
画角（1440p時）水平：104°〜35°　垂直：56°〜20°
最低被写体照度0.03 lx（カラーモード、F1.3、電子感度UP：オフ）
0.001 lx（カラーモード、F1.3、電子感度UP：32倍）
シャッタースピードオート、1／30〜1／30,000秒 切替
逆光補正オフ／BLC／HLC／WDR 切替（130dB以上）
デイナイト機能オート／カラー／白黒 切替
電源電圧専用重畳型カメラ電源、またはDC12V (10V〜15V) 無極性
消費電流440mA (DC12V) ／5.6W (重畳)
使用可能温度範囲－10℃〜＋50℃ (結露なきこと)
外形寸法・質量約 φ130 × H104mm / 約 320g
付属品調整用モニター出力ケーブル、電源接続ケーブル、カメラ固定ネジ、樹脂アンカー、カバー取外し工具、位置合わせシート

FAQ

Q：既存のアナログ（CVBS）レコーダーに接続できますか？ A：はい、可能です。本体内のスイッチをCVBS側に切り替えることで、従来のアナログ信号として出力できます。
Q：ワンケーブル（重畳）ではなく、12V電源での個別供給は可能ですか？ A：可能です。DC12V入力端子を備えており、無極性のため極性を気にせず配線いただけます。
Q：5MP対応でないレコーダーでも使えますか？ A：はい。解像度設定を2MP（1080P）に変更すれば、フルHD対応のAHDレコーダーでもご使用いただけます。
Q：屋外に設置できますか？ A：本製品は屋内専用設計です。屋外への設置は避けてください。
Q：ピント合わせは自動ですか？ A：はい。ズーム操作を行うと自動でフォーカスを合わせる「フォーカス自動調整機能」を搭載しています。
Q：UTC機能とは何ですか？ A：同軸多重制御のことで、映像用の同軸ケーブルを通じてカメラの設定やズームをレコーダー側から操作できる機能です。
Q：逆光で真っ暗になる場所でも使えますか？ A：強力なWDR（ワイドダイナミックレンジ）機能を搭載しているため、明暗差の激しい場所でも鮮明に映せます。
Q：推奨される同軸ケーブルは何ですか？ A：5C-2Vまたは5C-FBを推奨します。3C-2Vも使用可能ですが、伝送距離が短くなります。
Q：赤外線照明は付いていますか？ A：赤外線LEDは内蔵していませんが、高感度なSTARVIS 2センサーにより、僅かな光があればカラーで鮮明に撮影可能です。
Q：保証期間はどのくらいですか？ A：通常、メーカー保証期間に準じます。詳細は取扱説明書の保証規定をご確認ください。
