商品詳細

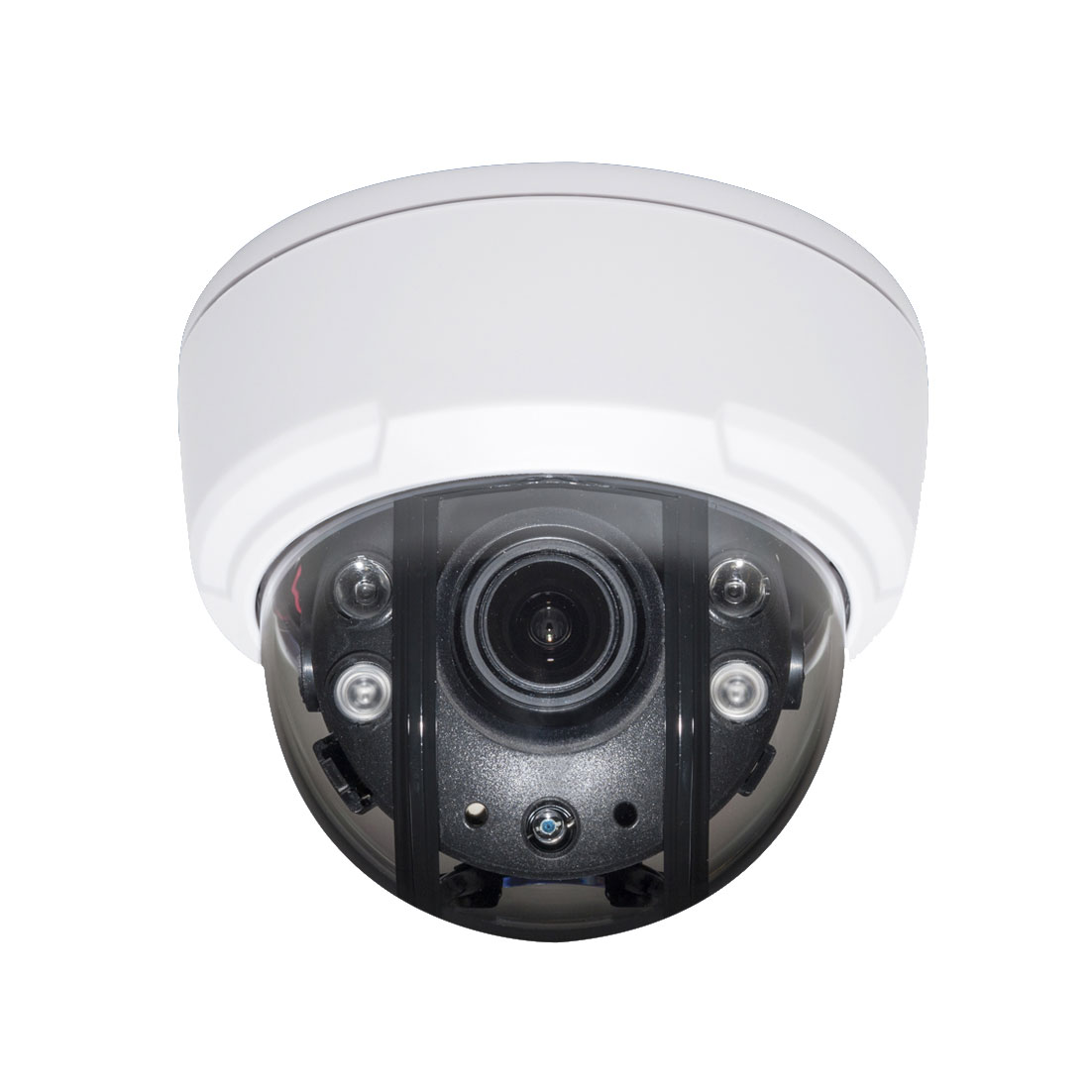

TAKEX（竹中エンジニアリング） 5メガピクセルワンケーブル(電源重畳) STARVIS 2 屋内用カプセルカメラ

VCC-IR970AH ワンケーブル 5メガAHD デイナイトカプセルカメラ

フルHDを超える500万画素の超高解像度と、SONY製STARVIS 2センサーによる圧倒的な低照度性能を両立したハイエンド・ワンケーブルAHDカメラです。同軸ケーブル1本で映像・電源・制御信号を伝送できるため、既存の配線インフラを活かしたまま、最新の5メガピクセル監視環境へのアップグレードが可能です。

型番： VCC-IR970AH
イメージセンサー： 1/2.8型 SONY 5メガピクセル STARVIS 2 CMOS
最大解像度： 2592×1944 (5MP)
給電方式： 専用重畳電源によるワンケーブル方式または DC12V
レンズ： f=2.7〜12mm 電動モーターライズドレンズ
夜間性能： ハイパワー赤外線LED内蔵（最大45m照射）

資料ダウンロード

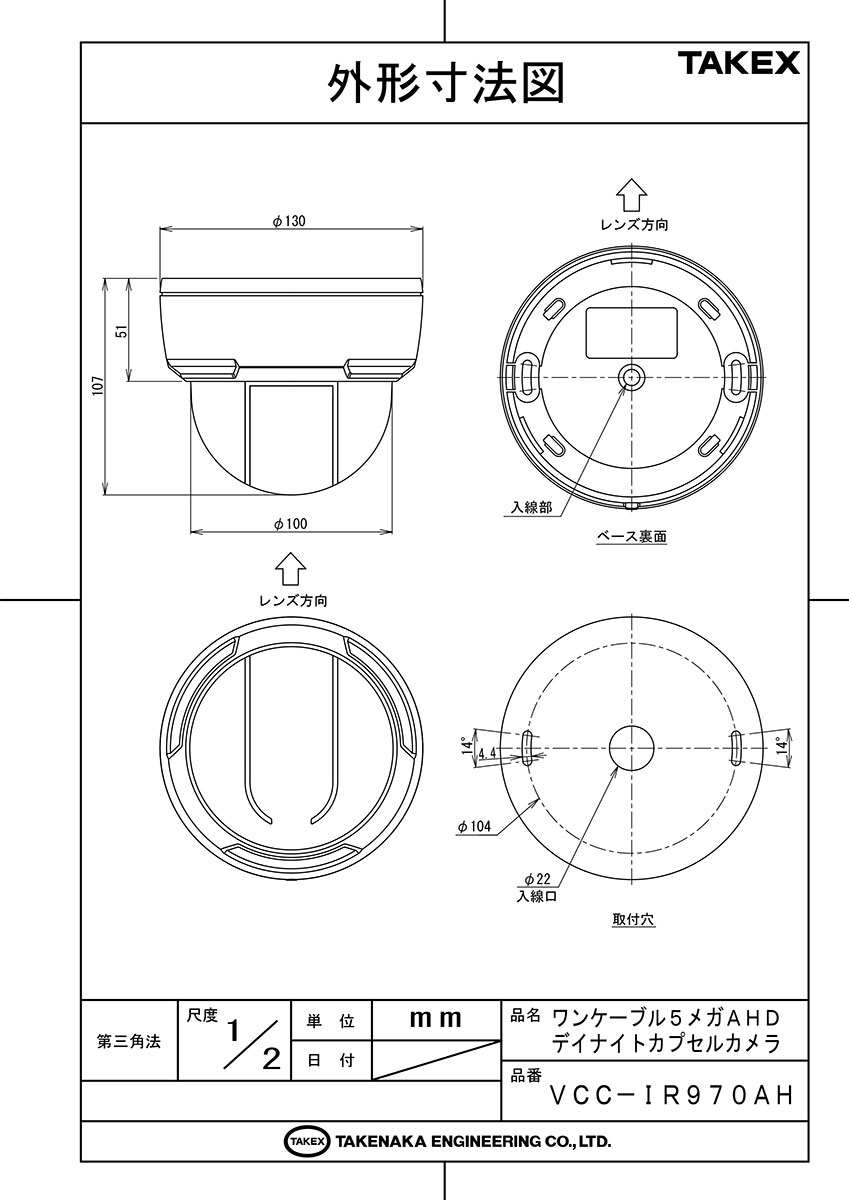

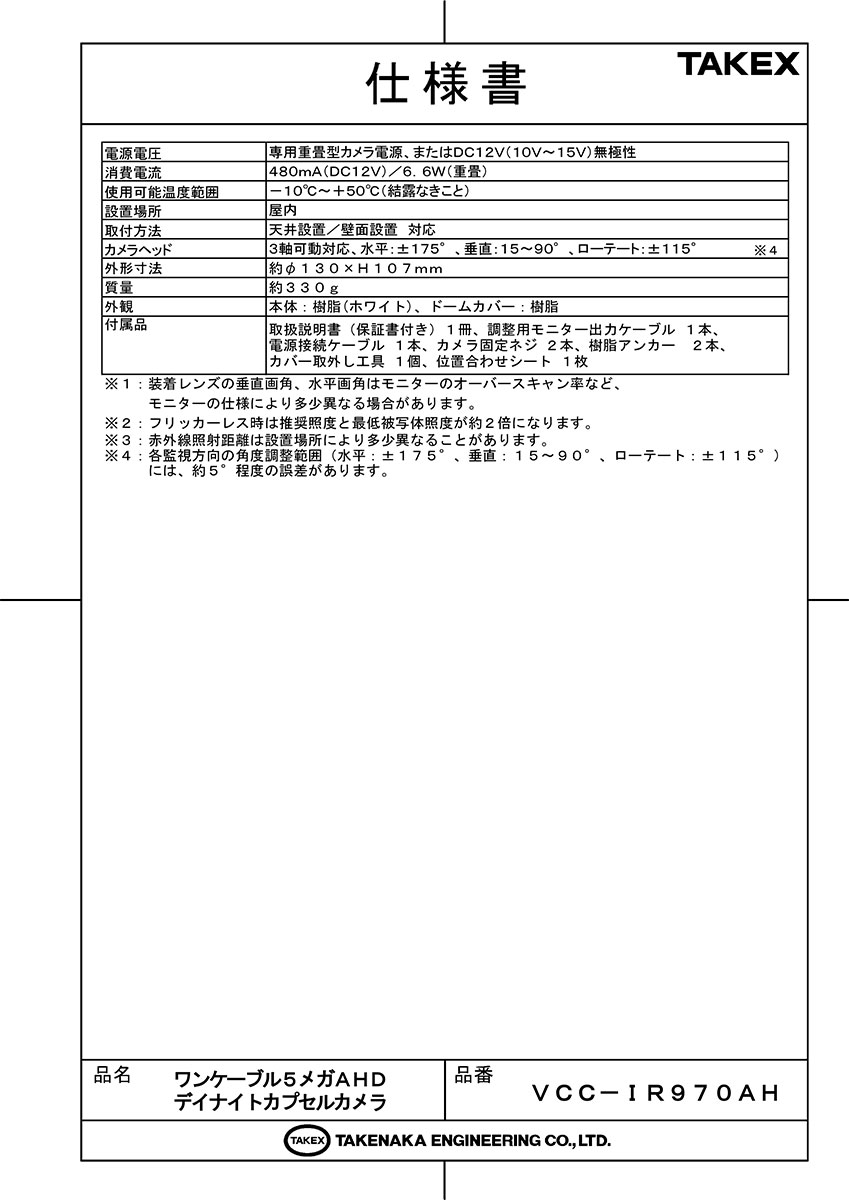

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

既設アナログシステムの高画質化更新
配線コストを抑えたい新規設置現場
オフィス・店舗などの屋内監視
夜間無人となる倉庫やエントランス
広範囲かつ精細なズーム調整が必要な場所

導入前に確認したいポイント

ワンケーブル利用には専用重畳電源が必要です
5MP/4MP対応のAHDレコーダーが必要です
屋内専用仕様のため、屋外設置は不可です
5C-2V以上のケーブルで最長450mまで伝送可能
調整用モニター接続時はインピーダンス干渉に注意

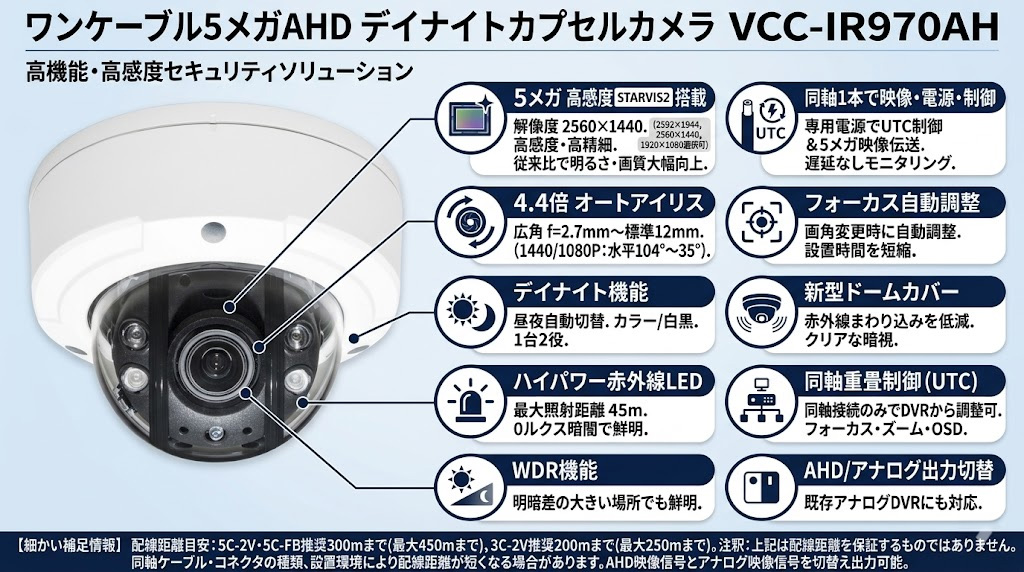

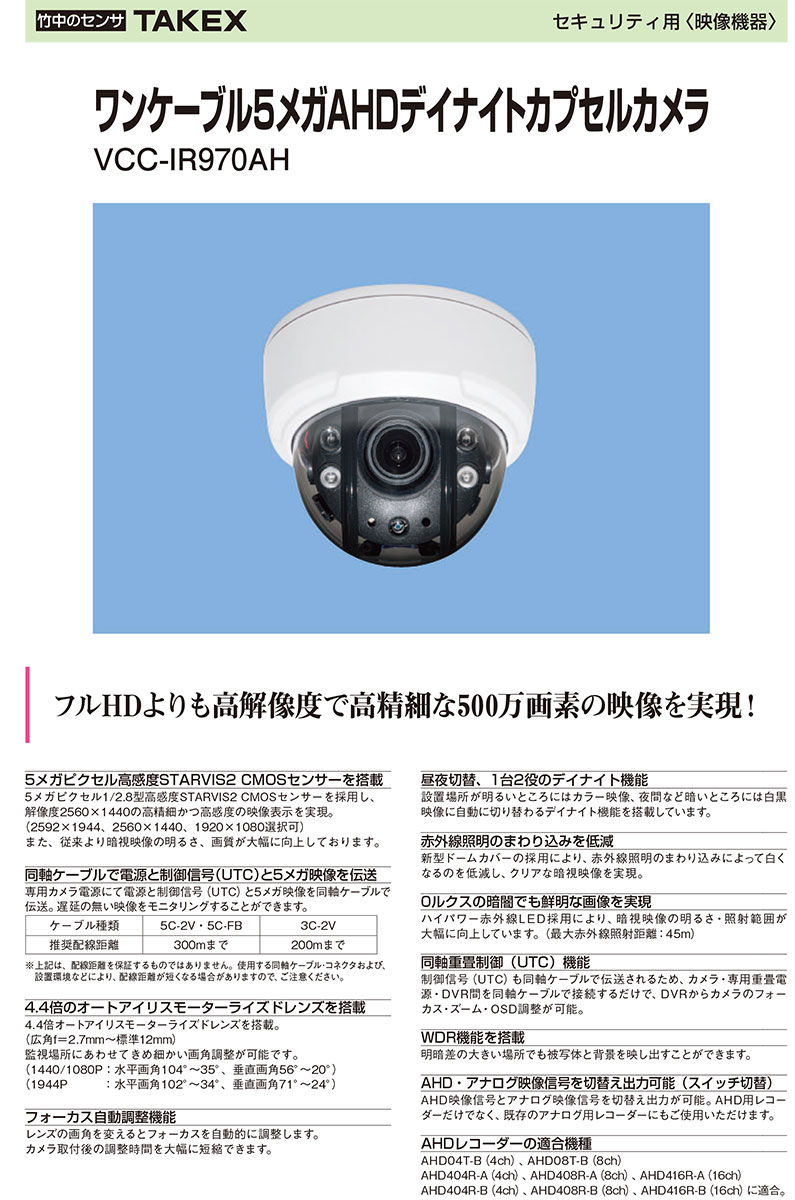

特長

5メガピクセル高感度STARVIS 2 CMOSセンサーを搭載

1/2.8型高感度STARVIS 2 CMOSセンサーを採用し、2592×1944の超高精細映像を実現しました。従来の暗視映像と比較して明るさと画質が大幅に向上しており、低照度環境下でもノイズの少ない鮮明なモニタリングを可能にします。

同軸ケーブル一本で電源・映像・制御信号を伝送

専用カメラ重畳電源を使用することで、同軸ケーブル1本で「電源供給」「5メガ映像伝送」「UTC制御信号」をまとめて伝送可能です。配線工数を大幅に削減し、アナログシステムからのリプレイスもスムーズに行えます。

4.4倍のオートアイリスモーターライズドレンズ

f=2.7mm〜12mmの電動ズームレンズを搭載。広角から標準まで監視場所に合わせて緻密な画角調整が可能です。設置後もレコーダーや本体スイッチから遠隔でズーム・フォーカス調整が行えるため、メンテナンス性にも優れています。

フォーカス自動調整機能による施工性の向上

レンズのズーム倍率を変更すると、フォーカスを自動的に最適化する機能を備えています。高所作業中やカメラ取付後の微調整時間を大幅に短縮し、確実なピンボケ防止を実現します。

昼夜を問わず安定稼働するデイナイト機能

周囲の明るさを検知し、日中はカラー、夜間や暗所では自動的に白黒映像へ切り替わるデイナイト機能を搭載。設置環境に応じた最適な撮影モードで、24時間の連続監視をサポートします。

赤外線照明のまわり込みを低減した新設計カバー

新型ドームカバーの採用により、赤外線LED点灯時に発生しやすい光のまわり込み（白とび現象）を物理的に抑制。夜間でも画面全体をクリアに見渡せる視認性を確保しました。

0ルクスの完全暗闇でも45m先まで照射

ハイパワーな赤外線LEDアレイを内蔵。最大45mの長距離照射が可能で、照明が一切ない夜間の倉庫やオフィス内でも被写体をはっきりと捉えることができます。

WDR（ワイドダイナミックレンジ）機能搭載

明暗差の激しい窓際や逆光環境下でも、背景の白飛びと被写体の黒つぶれを同時に補正。LINE WDRとFRAME WDRの選択が可能で、動体の有無に合わせた最適な映像処理が選択できます。

同軸重畳制御（UTC）による遠隔設定

制御信号を映像信号に重畳させることで、DVR（レコーダー）側からカメラのOSDメニュー操作やズーム・フォーカス調整が可能です。カメラ1台ごとに現地へ赴く必要がなく、一括管理が容易になります。

AHD・アナログ(CVBS)の信号切替出力

本体のスライドスイッチにより、AHD出力と従来のアナログ出力を切り替え可能。最新のレコーダーだけでなく、既存のアナログモニターへの一時的な接続や旧型システムへの暫定導入にも対応します。

    選定時に評価したい強み
    圧倒的な解像度： 5MP（1944p）対応で細部まで鮮明に記録可能
最新センサー： STARVIS 2搭載により夜間のカラー維持能力が高い
施工時間の短縮： ワンケーブル配線＋電動フォーカスで現場作業を簡略化
ANTI-SAT機能： 近距離被写体の赤外線白とびを自動抑制する高度なアルゴリズム



施工・設置ガイド

本機は屋内専用のカプセルカメラです。3軸可動機構により、天井設置だけでなく壁面設置にも対応します。設置時はドーム内の赤外線遮光壁の位置を適切に調整してください。

確認項目	この製品での考え方・仕様
配線距離（5C-2V）	推奨300m以内、最大450mまで伝送可能（ワンケーブル時）
5MP出力設定	物理スイッチを4M AHDにし、OSDメニューから1944Pに変更が必要
設置制限	1m以内に壁などの障害物があると赤外線が反射し点滅する場合があります
UTC制御	VPS-614AH/618AH等のUTC対応重畳電源との組み合わせが必須

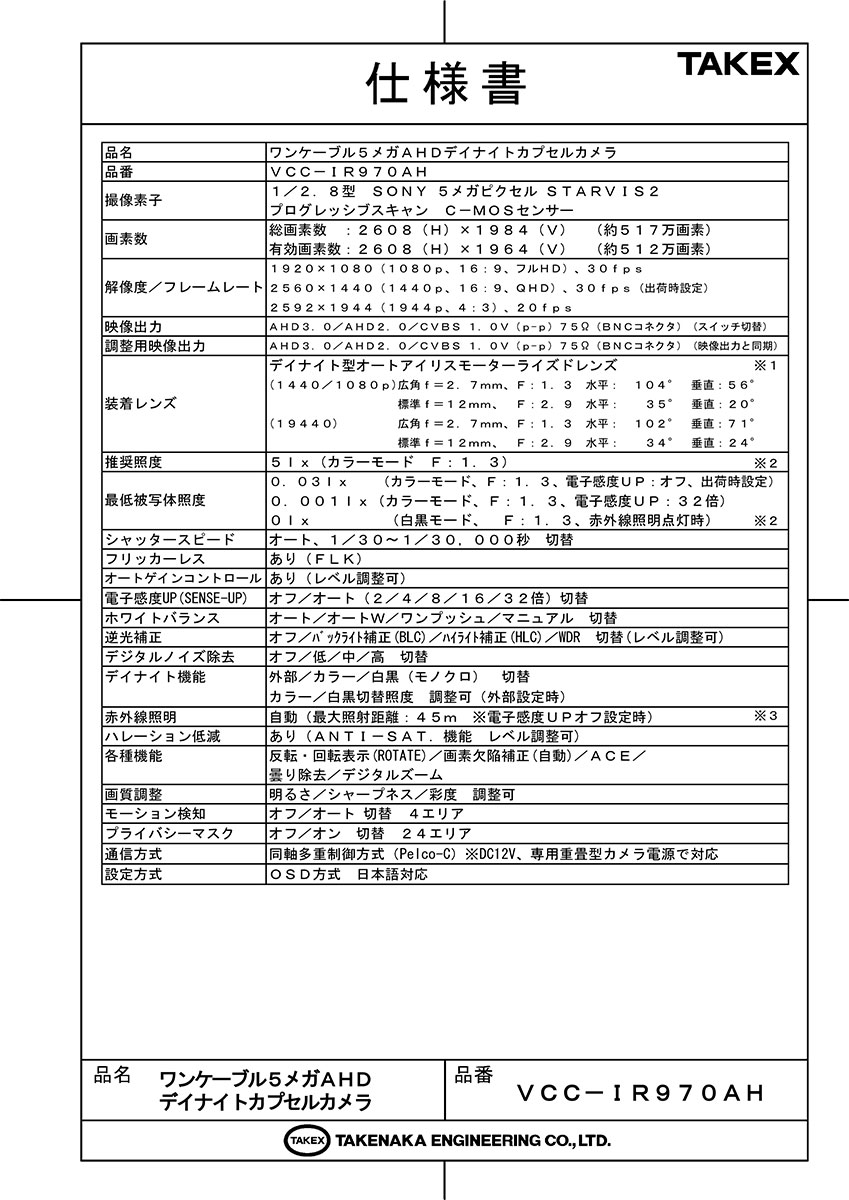

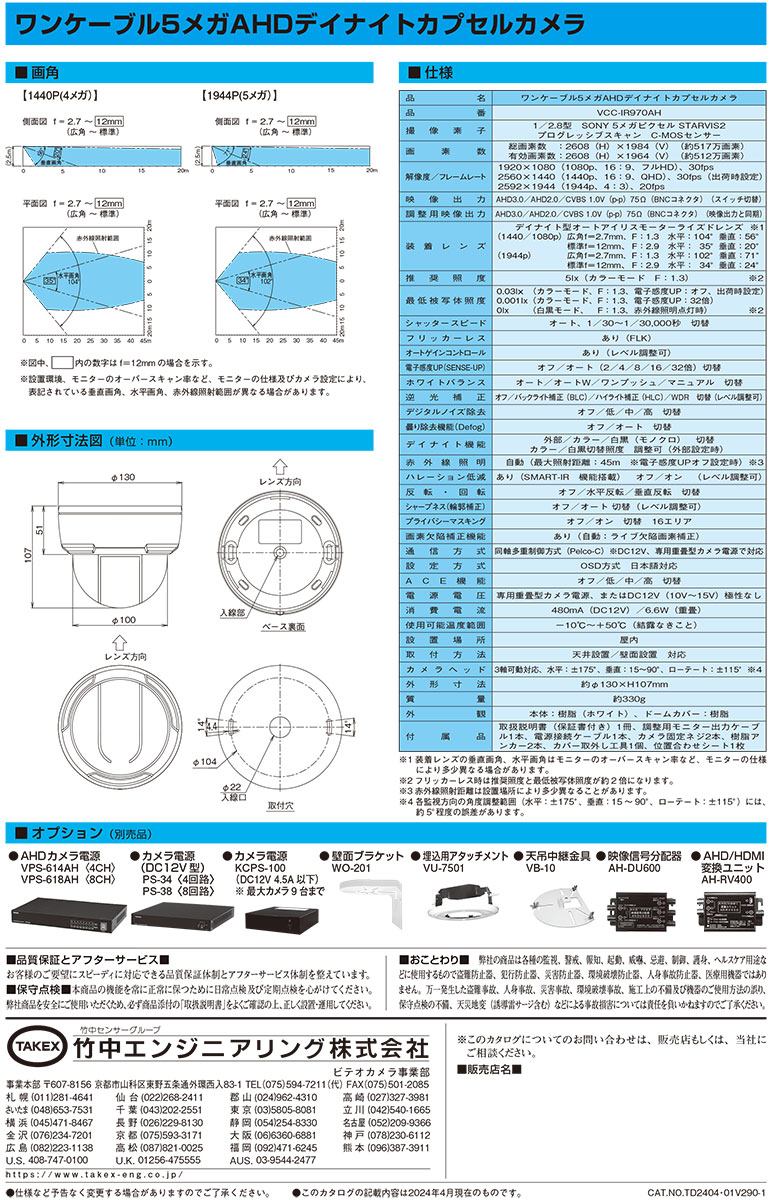

製品仕様

項目	内容
撮像素子	1／2.8型　SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
画素数	総画素数：約517万画素 / 有効画素数：約512万画素
解像度 / フレームレート	2592×1944 (20fps) / 2560×1440 (30fps) / 1920×1080 (30fps)
映像出力	AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (BNCコネクタ) (スイッチ切替)
レンズ	電動モーターライズドレンズ f＝2.7〜12mm、F1.3〜F2.9
水平画角	(5M時) 広角 102° 〜標準 34°
最低被写体照度	0.03 lx（カラー）、0 lx（白黒・赤外線点灯時）
赤外線照明	最大照射距離：45m (電子感度UPオフ時)
逆光補正	オフ／BLC／HLC／WDR 切替
デイナイト機能	外部／カラー／白黒切替
電源電圧	専用重畳型カメラ電源または DC12V (10V〜15V) 無極性
消費電流 / 電力	480mA (DC12V) ／ 6.6W (重畳電源利用時)
使用可能温度範囲	－10℃〜＋50℃ (結露なきこと)
外形寸法 / 質量	約 φ130 × H107mm / 約 330g
通信方式	同軸多重制御方式 (Pelco-C相当)

FAQ

Q：同軸ケーブルはどの種類を使えばいいですか？ A：5C-2Vまたは5C-FBを推奨します。この場合、推奨配線距離は300m、最大で450mまで可能です。3C-2Vの場合は推奨200mとなります。

Q：初期設定で500万画素(5M)で出力されますか？ A：出荷時設定は2560×1440(4M/QHD)です。5Mで出力するには、物理スイッチを「4M AHD」にした状態でOSDメニューの「システム設定」から「1944P」に変更してください。

Q：アナログ(CVBS)レコーダーにも接続できますか？ A：はい、本体のスライドスイッチを「CVBS」に切り替えることでアナログ出力が可能です。ただし、画質はアナログ画質に制限されます。

Q：夜間に画面が白っぽくなることがありますが故障ですか？ A：カメラの至近距離（約1m以内）に壁や障害物があると、赤外線が反射して白飛びの原因になります。画角を調整して障害物を避けるように設置してください。

Q：UTC制御が反応しません。 A：ご利用の重畳電源の型番をご確認ください。VPS-614AH/618AHはUTC対応ですが、旧型のVPS-604AH/608AH等はUTC非対応のため、カメラ本体での操作が必要になります。

Q：オートフォーカスが合いにくい時はどうすればいいですか？ A：OSDメニューの「MOTORIZED」から「INITIAL」を実行してください。原点復帰動作によりピント合わせの基準値がリセットされ、正常に動作するようになります。

Q：DC12V給電で使用する場合の注意点は？ A：最大480mAの電流を消費します。電圧降下を考慮し、配線距離に応じた十分な太さの電源線（AE線等）を使用してください。

Q：調整用モニター出力を使用すると本線の映像が乱れます。 A：本線と調整用端子を同時に使用するとインピーダンス不整合が起きる仕様です。調整時は本線を一時的に外すか、調整後にモニターを外してください。

Q：WDRを有効にするとノイズや縞模様が出ます。 A：蛍光灯下などの特定環境で発生する場合がありますが、センサーの特性上の仕様です。気になる場合はWDRをオフにし、BLC（逆光補正）で代用してください。

Q：屋外で使用できますか？ A：いいえ、本製品は屋内専用仕様です。屋外でご使用になる場合は、屋外用ハウジングに入れるか、同メーカーの屋外対応モデルをご検討ください。
