商品詳細

TAKEX（竹中エンジニアリング） AHDデジタルレコーダー H.265圧縮 5MP対応 4chモデル

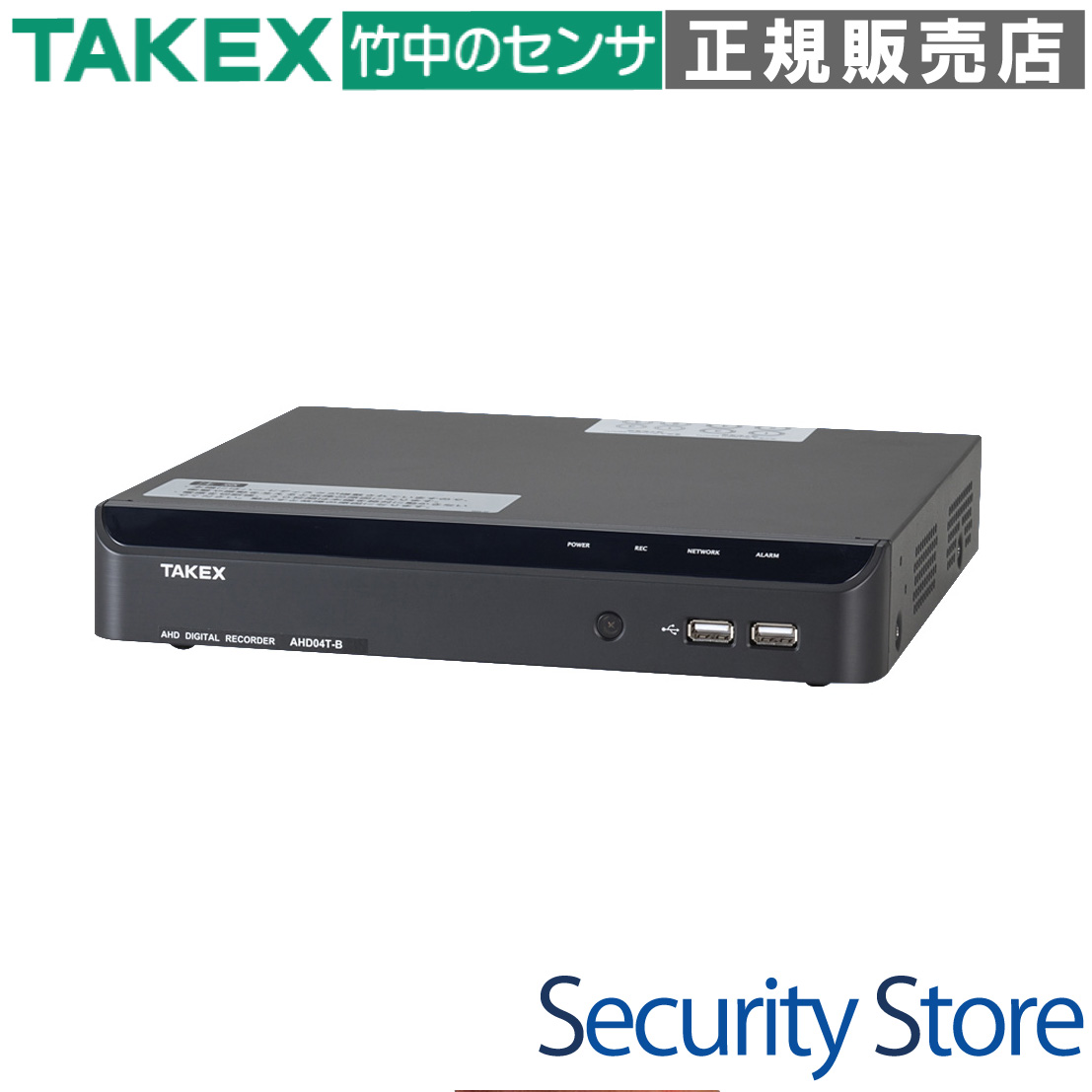

AHD04T-B AHDデジタルレコーダー 4ch

AHD04T-Bは、最大5メガピクセルの高解像度AHDカメラから、既存のアナログカメラ、さらにはIPカメラまでを統合管理できるハイブリッド型の4chデジタルレコーダーです。最新のH.265圧縮方式を採用し、画質を維持しながら長期間の記録を可能にします。ネットワーク機能を標準搭載しており、PCやスマートフォンからいつでも現場の状況を遠隔監視できる、法人・施設向けの信頼性に優れた録画機です。

型番： AHD04T-B
製品名： AHDデジタルレコーダー 4ch
最大解像度： 2560×1944 (5MP)
HDD容量： 2TB 標準搭載
対応カメラ： AHD (5MP/4MP/2MP) / アナログ / IP (2MP)
圧縮方式： H.265 / H.264

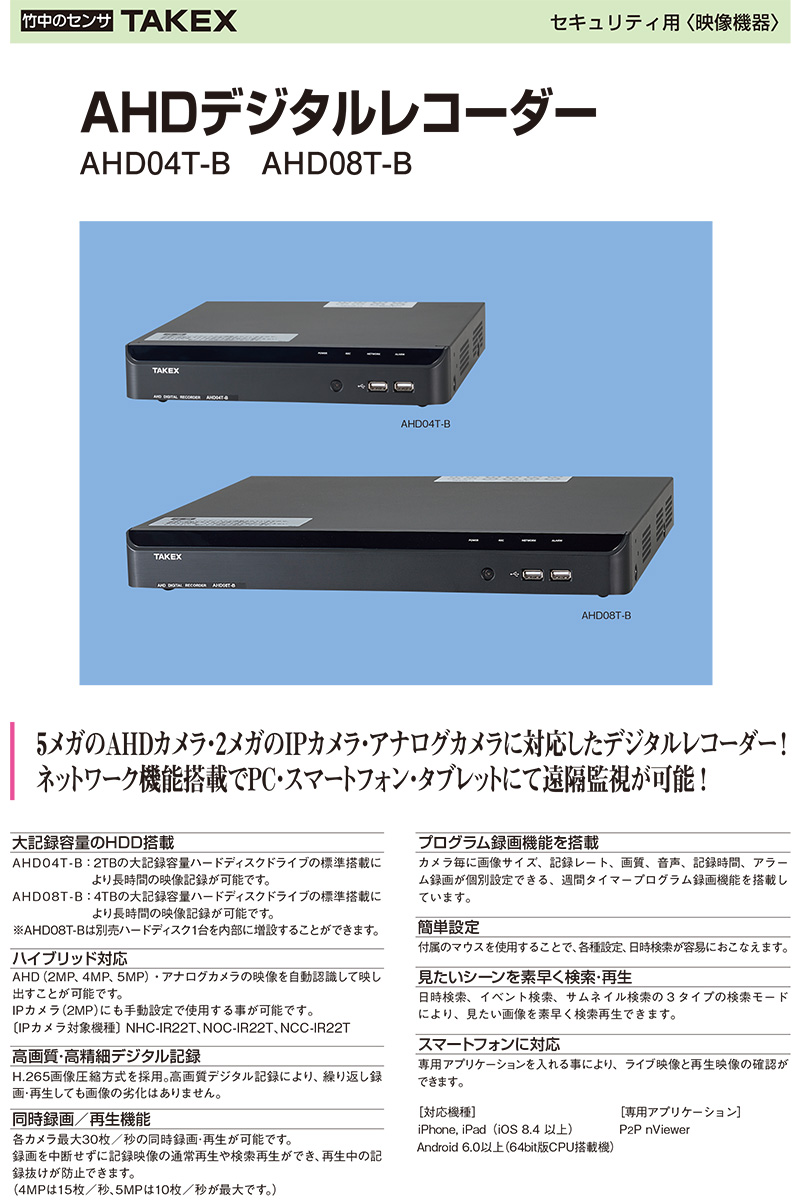

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

既設のアナログ同軸線を活かした高画質化改修
店舗、オフィス、小規模工場の防犯管理
5MP高解像度カメラによる細部の証拠記録
スマホやPCを用いた複数拠点のリモート監視

導入前に確認したいポイント

設置は放熱のため横置き専用です（縦置き不可）
HDMI出力は1280×720以上のモニターが必要です
IPカメラ接続時は音声機能には対応しません
遠隔監視にはIPv4のネットワーク環境を推奨します

特長

最大5メガピクセルの高精細デジタル記録

従来の200万画素（2MP）を大きく上回る、最大2560×1944（5MP）の高解像度録画に対応しています。AHD信号の特性を活かし、同軸ケーブル1本でデジタルの鮮明な映像を長距離伝送し、細部まで鮮明に記録することが可能です。

AHD/アナログ/IP対応のハイブリッド設計

AHD（5MP/4MP/2MP）信号に加え、従来のアナログ信号（VBS/VS）も自動認識して収容可能です。さらに、特定機種のIPカメラ（2MP）も手動設定により接続でき、既存設備と最新のIP設備を柔軟に混在させることができます。

システムの安定稼働を支える「Watchdog」機能

24時間365日の連続運用を想定し、システム内部を常に監視するWatchdog機能を搭載。万が一ソフトウェアのフリーズやエラーを検知した際は、ハードウェアレベルで自動再起動を行い、録画の欠損を最小限に抑えます。

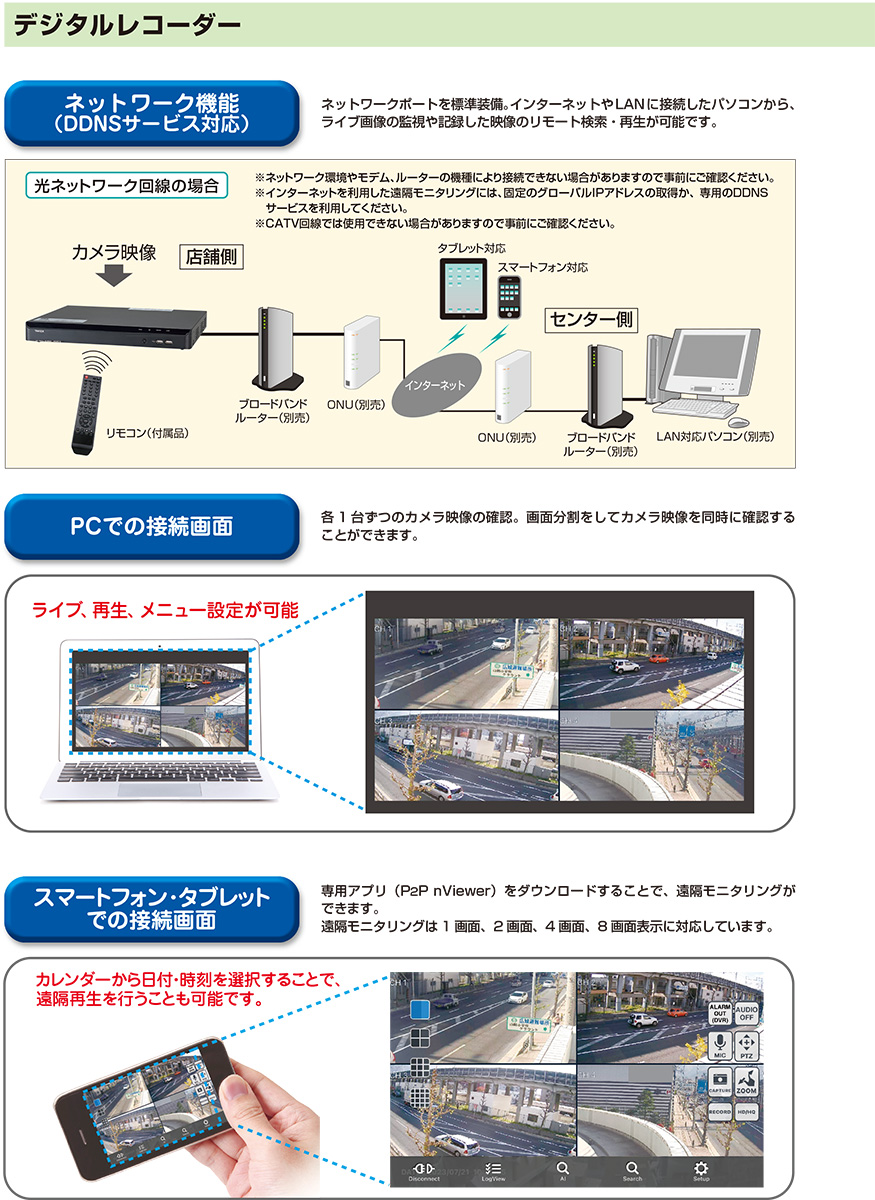

P2P機能による簡単ネットワーク設定

複雑なルーターのポート開放やDDNS設定を必要としないP2P機能を搭載。本体に表示されるQRコードを専用アプリ「P2P nViewer」でスキャンするだけで、スマートフォンやタブレットから即座にライブ映像を確認できます。

見たいシーンを逃さない高度な検索機能

日時指定による検索はもちろん、動きがあった場面を抽出する「イベントサーチ」、画面を分割して時間ごとの静止画を表示する「サムネイルサーチ」を搭載。膨大な録画データの中から必要なシーンを迅速に特定できます。

カメラごとのプログラム録画設定

カメラチャンネルごとに、解像度、フレームレート、画質を個別に設定可能。さらに、曜日や時間帯によって「通常録画」と「モーション検知録画」を切り替える週間プログラムタイマーにより、効率的なストレージ運用が行えます。

HDDの劣化を予兆検知するS.M.A.R.T.監視

ハードディスクの自己診断機能（S.M.A.R.T.）を利用し、ディスクの物理的エラーや寿命をリアルタイムに監視します。異常検知時にブザーやメールで通知する設定を行うことで、故障によるデータ喪失を未然に防ぐ予防保守が可能です。

証拠映像を保護するリザーブデータ機能

USBメモリへのバックアップを後日行いたい場合、重要な時間帯の映像を「リザーブ」として隔離保護できます。保護されたデータはループ録画による上書きから除外されるため、決定的な証拠映像を確実に守ることができます。

同軸重畳制御（UTC）で施工性を向上

対応するAHDカメラであれば、映像用同軸ケーブルを通じてカメラのOSDメニュー設定やPTZ制御が可能です。別途制御線を配線する手間が省け、設置後の調整作業もレコーダー側から容易に行えます。

    選定時に評価したい強み
    高密度録画： 5MPの高解像度でも10fpsの滑らかな記録が可能。
高い信頼性： 自己診断機能と自動復旧シーケンスによる無停止運用の追求。
優れた操作性： 日本語GUIと付属マウス、リモコンによる直感的なインターフェース。
遠隔監視の柔軟性： P2Pによる簡単接続と、固定IP不要のリモートアクセス。



ステータス表示（フロントパネルLED）

名称	LED挙動	ステータスの意味
電源 (PWR)	青色点灯	電源が正常に供給され、システムが起動しています。
録画 (REC)	青色点灯	ハードディスクへ正常に録画書き込みが行われています。
ネットワーク (NET)	青色点灯	外部からネットワーク経由でアクセス（ライブ接続）されています。
アラーム (ALM)	青色点灯	アラーム入力、モーション検知、またはビデオロスが発生しています。

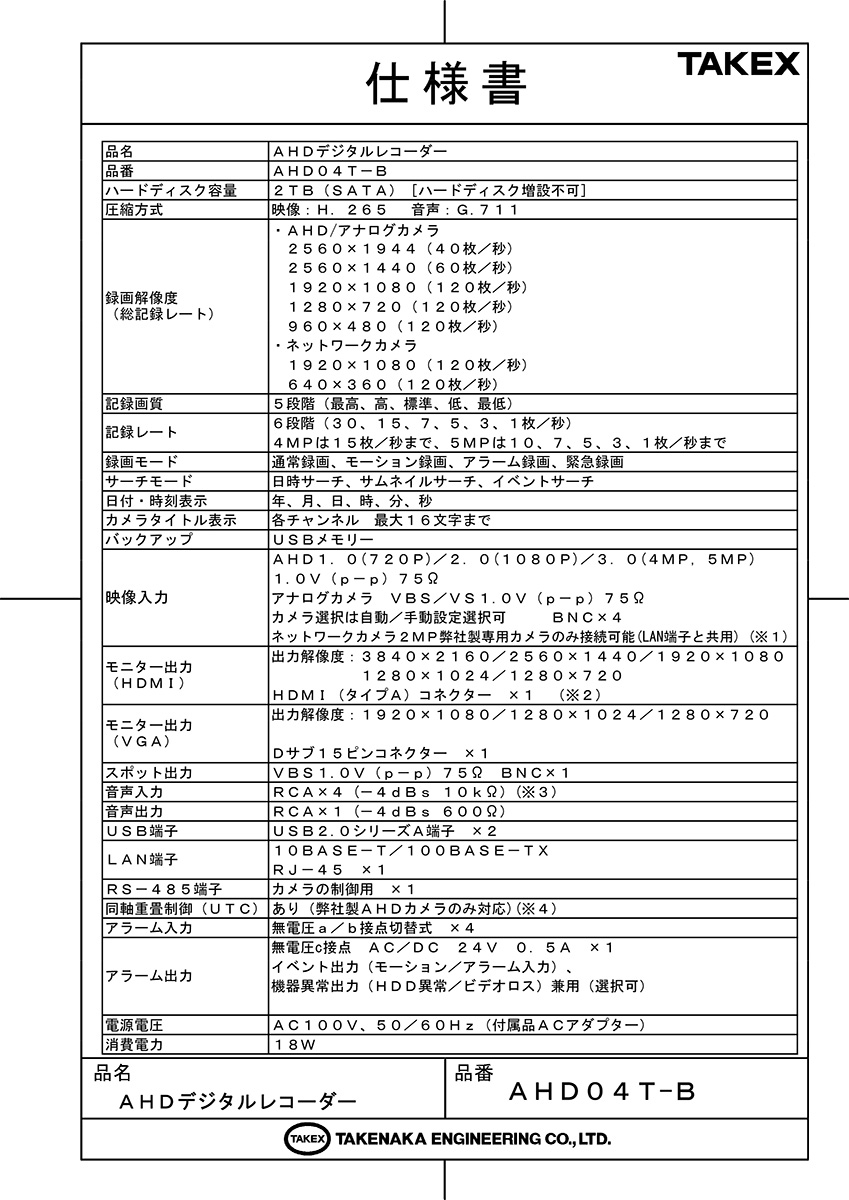

製品仕様

項目	内容
品名・品番	AHDデジタルレコーダー AHD04T-B
ハードディスク容量	2TB（SATA）［ハードディスク増設不可］
圧縮方式	映像：H.265　音声：G.711
録画解像度（AHD/アナログ）	2560×1944 (40枚/秒) 2560×1440 (60枚/秒) 1920×1080 (120枚/秒) 1280×720 (120枚/秒) 960×480 (120枚/秒)
録画解像度（ネットワーク）	1920×1080 (120枚/秒) 640×360 (120枚/秒)
記録画質	5段階（最高、高、標準、低、最低）

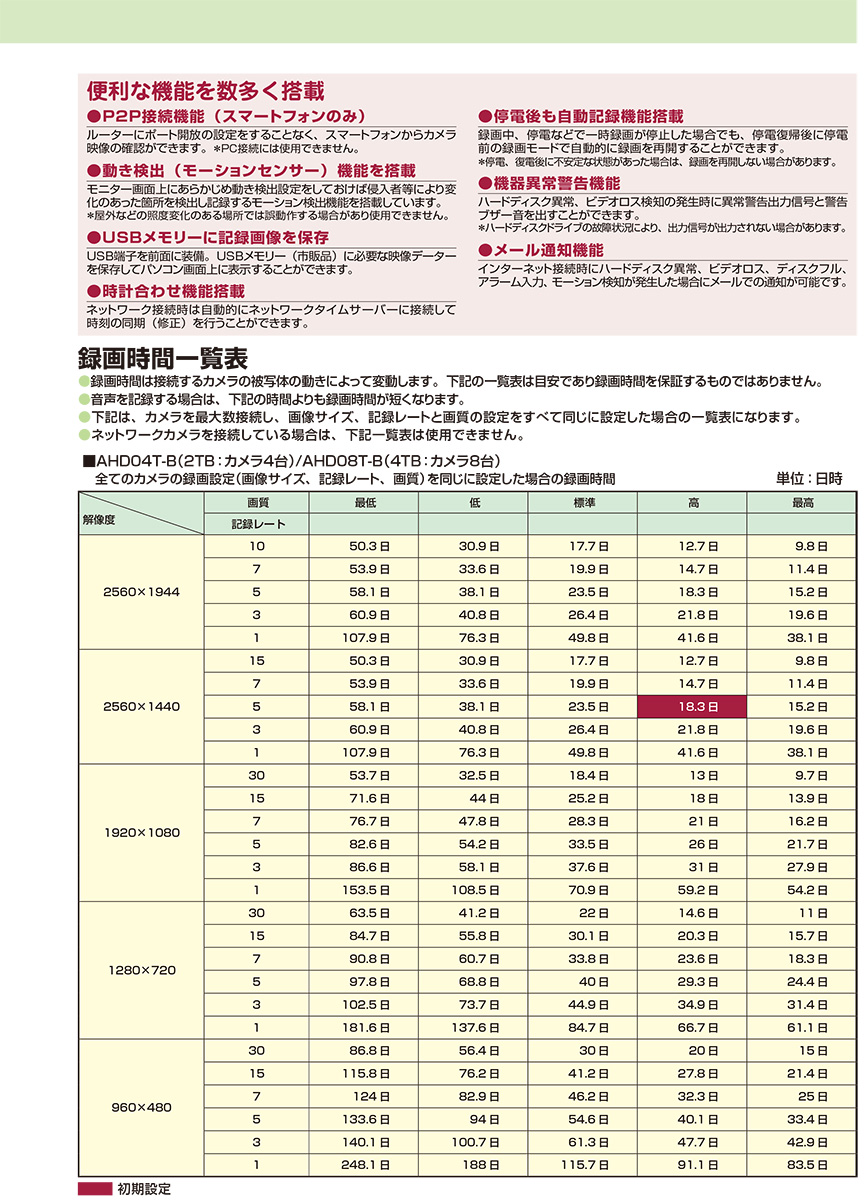

記録レート	6段階（30、15、7、5、3、1枚/秒） ※4MPは15枚/秒、5MPは10枚/秒が上限
録画モード	通常録画、モーション録画、アラーム録画、緊急録画
サーチモード	日時サーチ、サムネイルサーチ、イベントサーチ
映像入力	BNC×4（AHD1.0/2.0/3.0 およびアナログVBS/VS 自動認識）
モニター出力（HDMI）	最大 3840×2160 / 2560×1440 / 1920×1080 等 HDMI（タイプA）コネクター×1
モニター出力（VGA）	1920×1080 / 1280×1024 / 1280×720 Dサブ15ピンコネクター×1
スポット出力	BNC×1（VBS1.0Vp-p 75Ω）
音声入出力	入力：RCA×4（-4dBs 10kΩ） / 出力：RCA×1（-4dBs 600Ω）
アラーム入出力	入力：4点（無電圧a/b接点切替） / 出力：1点（無電圧接点 AC/DC24V 0.5A）
外部端子	USB2.0×2、LAN(10/100BASE-TX)×1、RS-485×1
電源電圧・消費電力	AC100V (付属ACアダプター) / 最大 18W

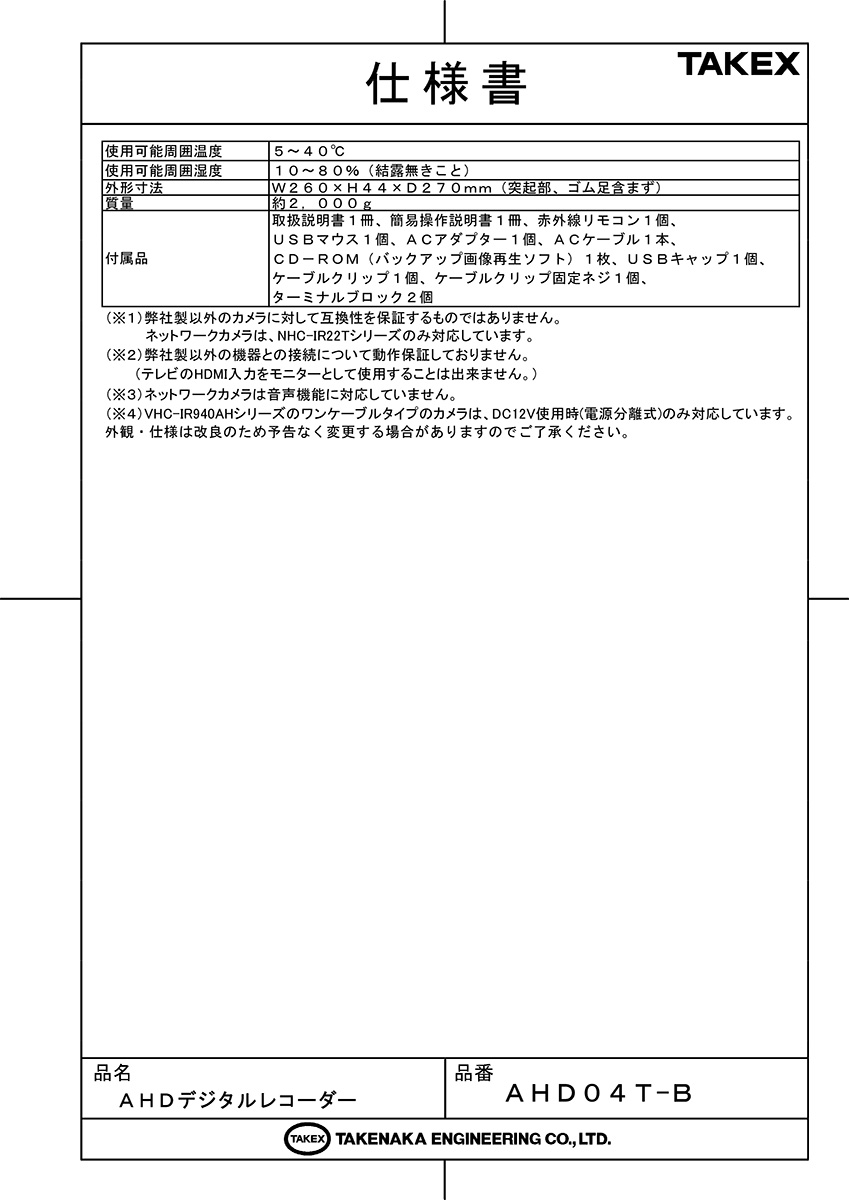

使用環境	温度：5℃〜40℃ / 湿度：10〜80％（結露無きこと）
外形寸法・質量	W260 × H44 × D270mm（突起含まず） / 約 2,000g

FAQ

Q：古いアナログカメラと最新のAHDカメラを混ぜて使用できますか？ A：はい、可能です。AHD信号とアナログ信号を自動認識するため、混在させて接続してもそれぞれのカメラ方式に合わせて表示・録画が可能です。

Q：5MP（500万画素）カメラ使用時の録画速度はどのくらいですか？ A：5MPカメラ使用時は、1チャンネルあたり最大10枚/秒（10fps）となります。2MP以下のカメラであれば、30枚/秒のフル動画記録が可能です。

Q：遠隔監視の設定には固定IPアドレスが必要ですか？ A：不要です。本機に搭載されているP2P機能を利用すれば、固定IPの契約やルーターの複雑な設定なしで、スマートフォン等からの遠隔監視が可能です。

Q：ハードディスクの交換時期の目安を教えてください。 A：24時間稼働の環境では、約2年を目安に交換を推奨しています。本機のS.M.A.R.T.監視機能を有効にすることで、劣化状況を事前に把握することができます。

Q：パスワードを忘れてしまった場合、どうすればいいですか？ A：セキュリティ上、パスワードを忘れると現場での解除はできません。初回設定時にメールアドレスを登録しておくことでパスワードのリカバリが可能になります。登録がない場合は有償の工場初期化が必要です。

Q：家庭用のテレビをモニターとして使えますか？ A：家庭用テレビのHDMI端子では解像度や同期信号の関係で正しく表示されない場合があります。1280×720以上の解像度に対応したPC用モニターをご使用ください。

Q：バックアップはどのメディアにできますか？ A：前面または背面のUSB端子に接続したUSBメモリへバックアップが可能です。FAT32形式でフォーマットされた最大32GBまでのメモリをご使用ください。

Q：停電した後の動作はどうなりますか？ A：通電が再開すると、自動的にシステムが起動して録画を再開します。ただし、HDD保護のためにもUPS（無停電電源装置）の併用を強く推奨します。

Q：音声は何チャンネル分録音できますか？ A：背面にRCA入力が4系統あるため、最大4つのマイク音声を録音可能です。ただし、ネットワークカメラ（IPカメラ）経由の音声入力には対応していません。

Q：録画データをパソコンで再生するにはどうすればいいですか？ A：USBメモリに「AVI形式」で書き出せばWindows Media Player等で再生可能です。「RAW形式」で書き出した場合は、付属の専用再生ソフト（CD-ROM収録）を使用します。
