商品詳細

AHDデジタルレコーダー 8chハイブリッド H.265 5MP対応遠隔監視

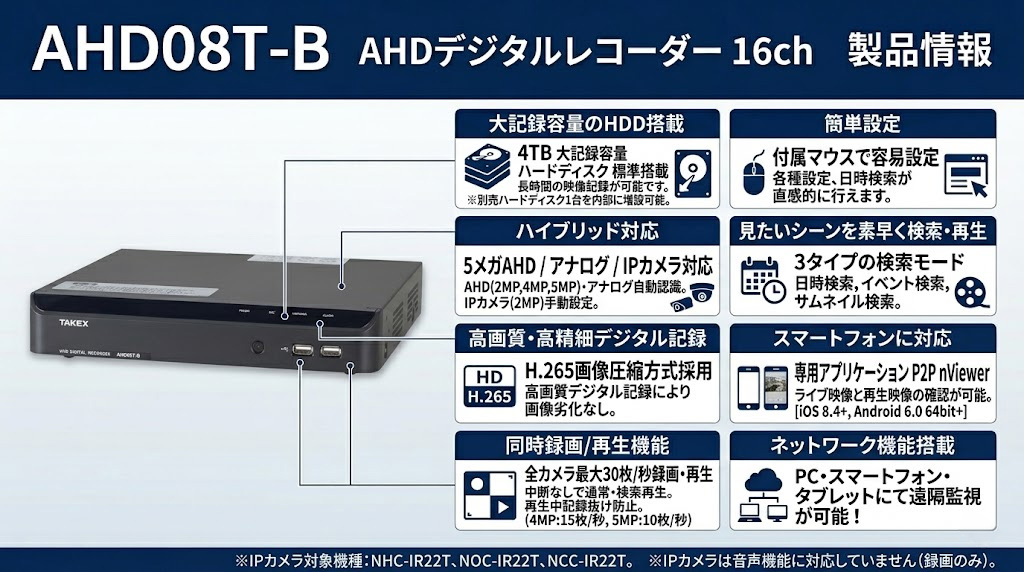

AHDデジタルレコーダー AHD08T-B

5メガピクセルの高精細AHDカメラからアナログカメラ、IPカメラまで柔軟に収容。次世代圧縮規格H.265に対応し、長期間の高画質録画を実現した業務用ハイスペック8chレコーダーです。

型番： AHD08T-B
チャンネル数： 8チャンネル（ハイブリッド対応）
最大解像度： 2560×1944（5MP）
標準ストレージ： 4TB（最大2台搭載可能）
遠隔監視： PC、スマートフォン、タブレット対応（P2P/DDNS）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

高解像度5MPカメラによる精細な監視
既存の同軸配線を活用したシステム刷新
アナログ・AHDカメラの混在環境
スマートフォンからのリアルタイム遠隔監視
店舗やオフィス、工場の中規模監視システム

導入前に確認したいポイント

設置は「横置き専用」となります
IPカメラ接続時は音声機能に非対応です
5MP録画時は最大10fpsの制限があります
モニター接続はフルHD以上を推奨します
ネットワーク設定にはIPv4環境が必要です

特長

4TBの大容量HDD標準搭載と柔軟な増設性

標準で4TBのエンタープライズ級ハードディスクを搭載。高精細な映像を長期間保存可能です。さらに、筐体内部にはもう1台のHDDを増設できるスペースを確保しており、将来的な保存期間の延長要求にも柔軟に応えることができます。

AHD・アナログ・IPを統合するハイブリッド・アーキテクチャ

BNC入力された信号を自動認識し、AHD（5MP/4MP/2MP）と従来のアナログ信号を意識することなく混在利用できます。さらに、特定機種のIPカメラ（2MP）の収容も可能。既存資産を活かしつつ最新のデジタル高画質へ移行する、段階的なリプレイスに最適です。

H.265圧縮技術による効率的なデータ運用

最新の動画圧縮規格H.265を採用。従来のH.264に比べ、同等画質を維持しながらデータサイズを約半分に削減します。これにより、ハードディスクの消費を抑えるだけでなく、ネットワーク経由での遠隔監視時もスムーズな映像配信が可能となります。

24時間無停止運用を支える「Watchdog機能」

業務用レコーダーとして不可欠な高信頼性を実現するため、システムOSを常時監視する自己診断回路（Watchdog）を搭載。万が一のフリーズやエラー検知時もハードウェアレベルで自動再起動を行い、録画のダウンタイムを最小限に抑えます。

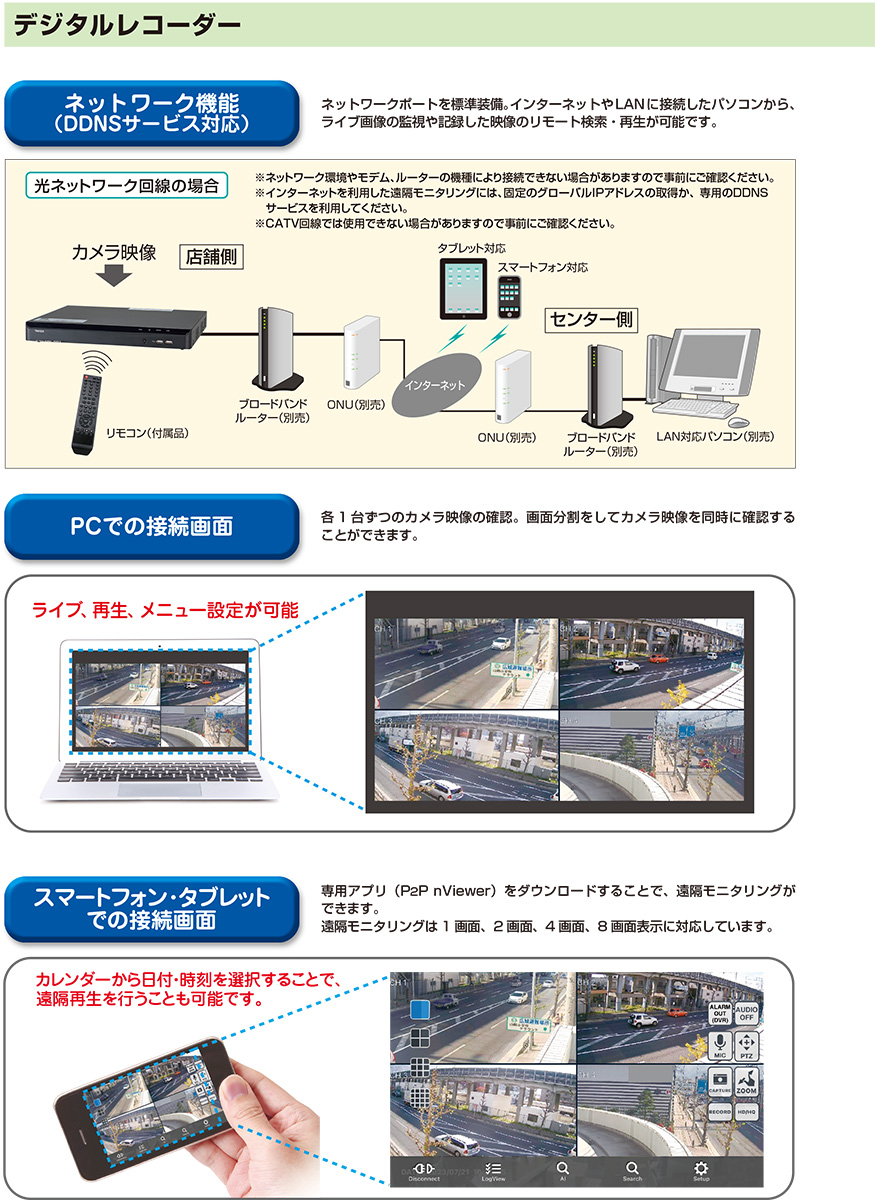

P2P機能による迅速な遠隔監視セットアップ

複雑なルーターのポート開放設定が不要なP2P接続をサポート。専用アプリ「P2P nViewer」で本体に表示されるQRコードを読み取るだけで、スマートフォンやタブレットから即座にライブ映像・再生映像の確認が始められます。

多彩な検索モードで見たいシーンを瞬時に抽出

「日時検索」「イベント検索」に加え、一定間隔の静止画から探せる「サムネイル検索」の3つの検索モードを搭載。膨大な録画データの中から、必要な場面を迷うことなく素早く見つけ出すことができます。

システムを保護する高度なパスワード運用ルール

サイバーセキュリティを考慮し、管理パスワードには英大文字・小文字・数字・記号の混在を強制するルールを適用。また、パスワード忘失時の復旧に不可欠なメール認証登録機能も備え、現場でのトラブルを未然に防ぎます。

    選定時に評価したい強み
    高精細対応： 最大5MPの高画質記録により、細部まで鮮明な証拠映像を確保。
操作性： 付属のUSBマウスと直感的なGUIにより、PC感覚で容易に設定・操作が可能。
安定性： 内部温度管理やHDD自己診断（S.M.A.R.T.）により、予兆保全が可能。
拡張性： 8chのアラーム入力とリレー出力を備え、外部センサーや警報器との連動に対応。



LED表示・ステータス確認

表示名	状態	技術的意味
PWR（電源）	青色点灯	正常に通電し、マザーボードが起動しています。
REC（録画）	青色点灯	HDDへの書き込み処理が正常に行われています。
NET（ネットワーク）	青色点灯	外部（スマホ・PC等）からのアクティブな通信セッションが確立しています。
ALM（アラーム）	青色点灯	センサー入力、モーション検知、またはシステム異常が発生しています。

施工・設置ガイド

本機は精密機器であるHDDを搭載しています。故障を防ぎ、長寿命化を図るために以下の施工基準を遵守してください。

設置姿勢： 必ず水平な場所に横置きしてください。縦置きや壁掛けはHDDの故障原因となります。
放熱空間： 側面の吸気口を塞がないよう、左右15cm、背面10cm以上のクリアランスを確保してください。
電源操作： 電源を切る際は、必ずGUIメニューの「シャットダウン」を実行してからACアダプターを抜いてください。
保守目安： 安定稼働のため、HDDは2年、冷却ファンは3年ごとの定期交換を推奨します。

配線・端子仕様（I/Oブロック）

端子区分	ピン・名称	機能・仕様
映像入力	VIDEO IN 1〜8	BNC端子。AHD(1.0/2.0/3.0)・アナログ自動認識。
モニター出力	HDMI / VGA	メイン出力。HDMIは最大4K(3840×2160)解像度対応。
アラーム入力	IN 1〜8 / GND	無電圧a接点/b接点切替式。外部センサー接続用。
アラーム出力	NO / COM / NC	無電圧c接点リレー（R1）。AC/DC24V 0.5A。
通信制御	D+ / D-	RS-485端子。PTZカメラの旋回制御等に使用。
音声入出力	AUDIO IN/OUT	RCA端子。入力8系統（CH1〜8対応）、出力1系統。

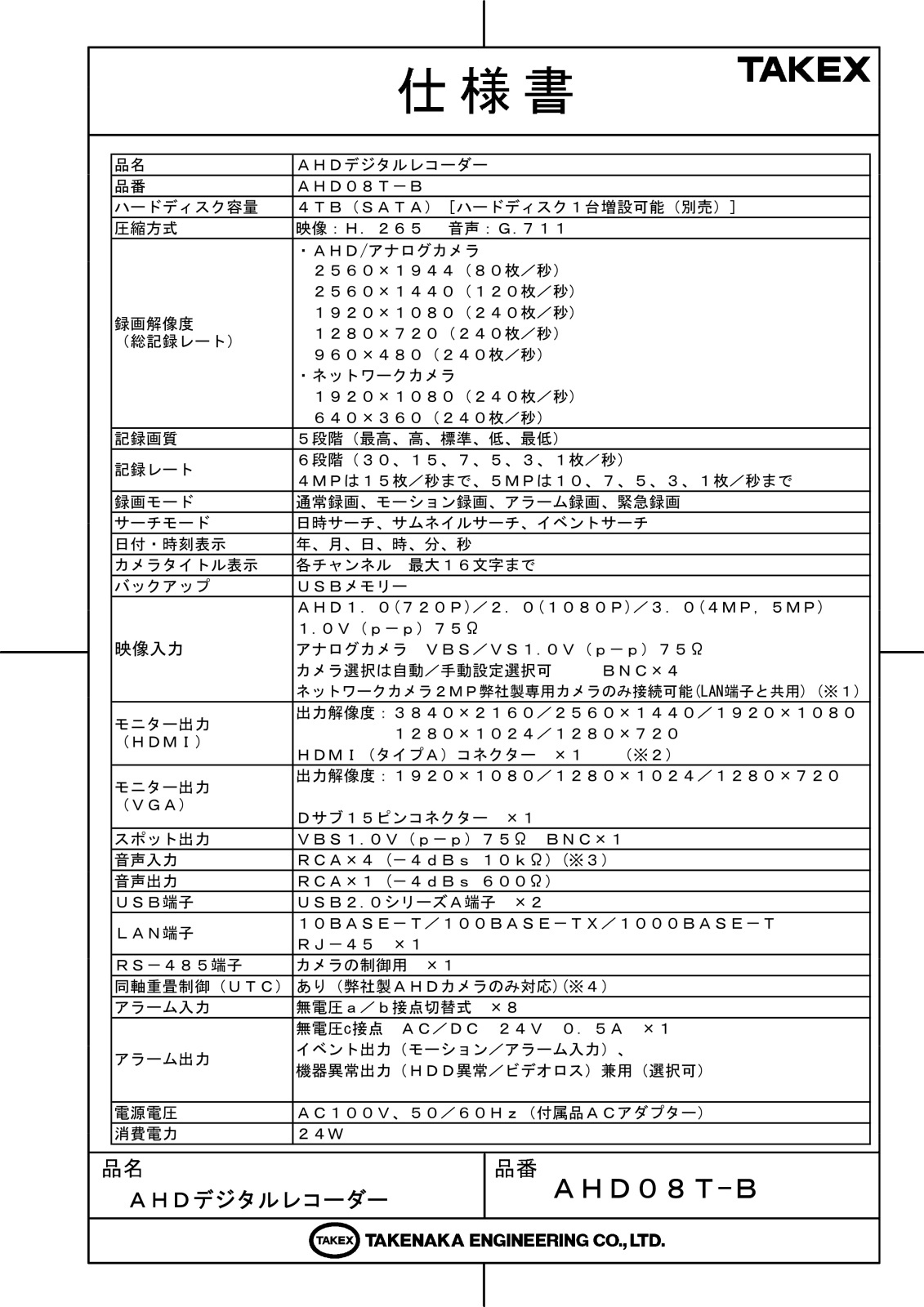

製品仕様

項目	内容
品名	AHDデジタルレコーダー
品番	AHD08T-B
ハードディスク容量	4TB（SATA）［ハードディスク1台増設可能（別売）］
圧縮方式	映像：H.265　音声：G.711
録画解像度（総記録レート）	・AHD／アナログカメラ 2560×1944（80枚／秒） 2560×1440（120枚／秒） 1920×1080（240枚／秒） 1280×720（240枚／秒） 960×480（240枚／秒）・ネットワークカメラ 1920×1080（240枚／秒） 640×360（240枚／秒）
記録画質	5段階（最高、高、標準、低、最低）
記録レート	6段階（30、15、7、5、3、1枚／秒） ※4MPは15fps、5MPは10fpsまで
録画モード	通常録画、モーション録画、アラーム録画、緊急録画
サーチモード	日時サーチ、サムネイルサーチ、イベントサーチ
バックアップ	USBメモリー（FAT32形式、最大20GB推奨）
映像入力	BNC×8（AHD/アナログ自動認識）
モニター出力	HDMI×1、VGA×1、スポット出力（BNC）×1
音声入力 / 出力	RCA×8入力 / RCA×1出力
LAN端子	10BASE-T／100BASE-TX／1000BASE-T（RJ-45）
アラーム入出力	入力：無電圧a/b接点×8、出力：無電圧c接点×1
同軸重畳制御（UTC）	対応（メーカー指定AHDカメラのみ）
電源電圧 / 消費電力	AC100V 50/60Hz（付属ACアダプター）/ 24W

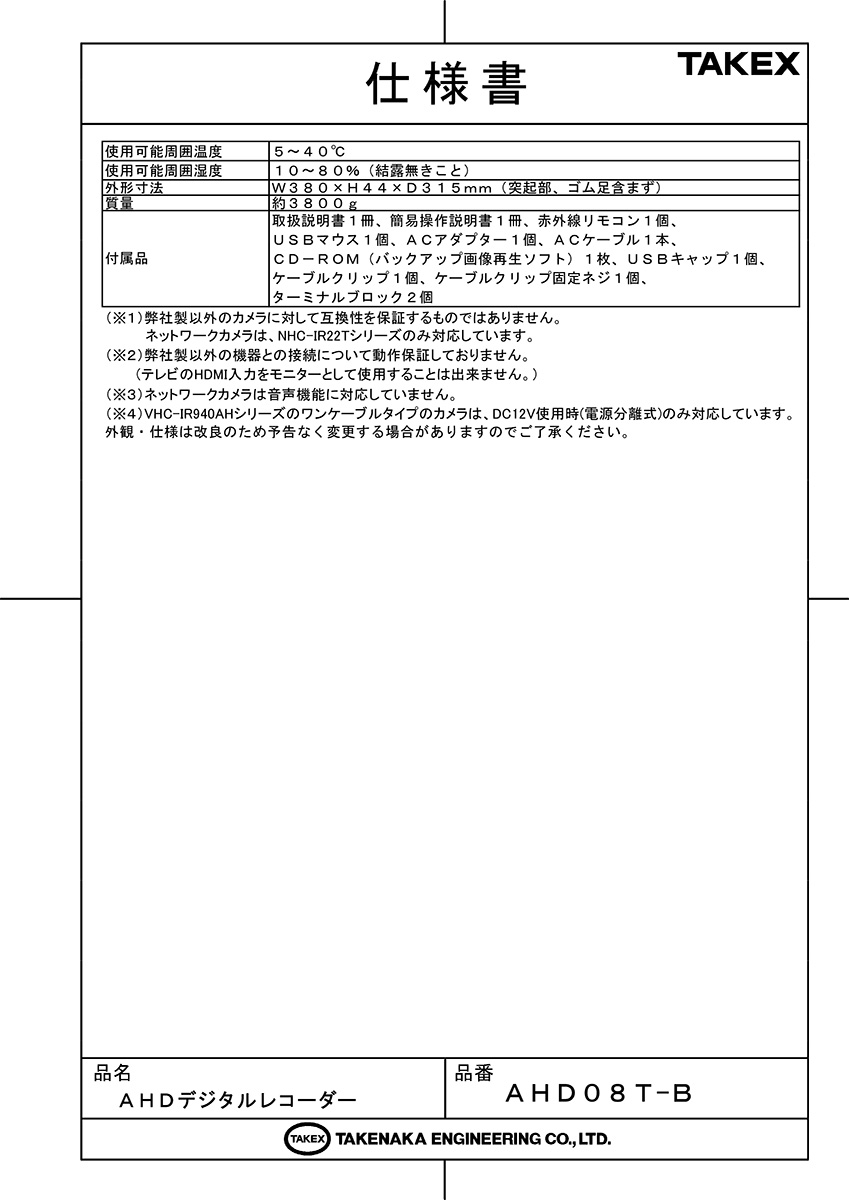

使用環境	温度：5〜40℃、湿度：10〜80％（結露なきこと）

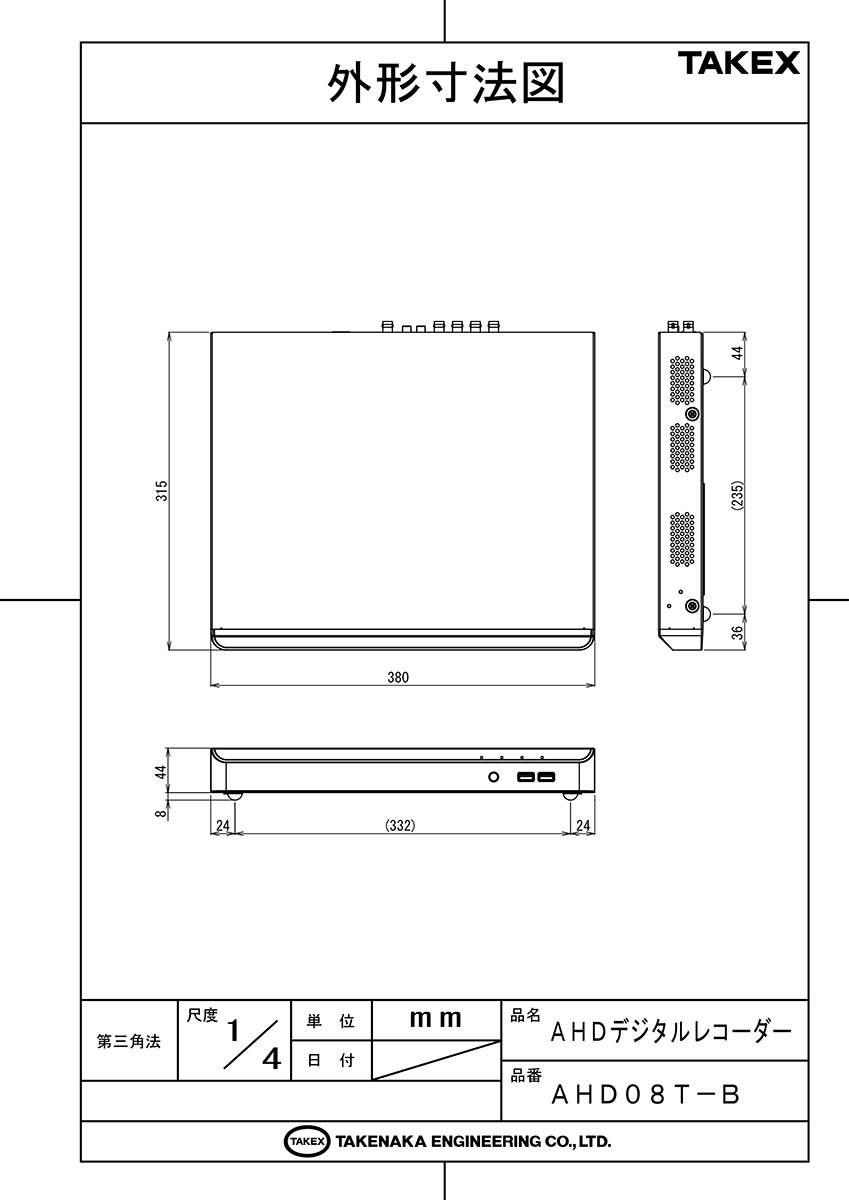

外形寸法 / 質量	W380×H44×D315mm / 約3,800g

FAQ

Q：AHDカメラとアナログカメラを同時に接続して使えますか？ A：はい、可能です。各チャンネルの入力信号を自動で判別するため、混在して接続しても問題なく表示・録画が行えます。

Q：HDDの容量が一杯になったらどうなりますか？ A：標準設定では「上書き録画」が行われます。古いデータから順に削除され、最新の映像が上書き保存されます。

Q：管理パスワードを忘れてしまった場合の復旧方法はありますか？ A：初回起動時に設定した「認証用メールアドレス」を使用してリセットが可能です。登録がない場合はメーカー工場での有償対応となるため、必ずメール登録を行ってください。

Q：スマートフォンでの遠隔監視に固定IPアドレスは必要ですか？ A：不要です。P2P機能を有効にすることで、QRコードを読み取るだけで簡単に遠隔監視が可能です。

Q：テレビのHDMI端子に接続してモニターとして使えますか？ A：家庭用テレビのHDMI入力はオーバースキャン等の仕様により端が切れたり、正常に映らない場合があります。PC用のフルHDモニターをご使用ください。

Q：録画映像のバックアップはどのように行いますか？ A：前面のUSB端子にFAT32形式でフォーマットしたUSBメモリを接続し、AVI形式または専用形式でバックアップが可能です。

Q：5MPカメラを接続した場合、滑らかな映像（30fps）で録画できますか？ A：5MP解像度の場合、処理負荷の関係から最大10fpsに制限されます。滑らかさを優先する場合は、解像度を2MP（1080P）に設定してください。

Q：音声は何チャンネル分録画できますか？ A：8チャンネル分のRCA音声入力端子を備えているため、最大8chの音声付き録画が可能です。※IPカメラ接続時は音声非対応です。

Q：インターネット環境がない場所でも録画は可能ですか？ A：はい、可能です。録画自体にネットワーク環境は必須ではありません。遠隔監視を行う場合のみインターネット接続が必要となります。

Q：停電した後の復帰はどうなりますか？ A：通電が再開されると、自動的に再起動して録画を再開します。
