LHU-100R-SET(10B) 車両出庫注意喚起システム TAKEX 竹中エンジニアリング [LHU-100R-SET(10B)]

LHU-100R-SET(10B) 車両出庫注意喚起システム TAKEX 竹中エンジニアリング [LHU-100R-SET(10B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 車両出庫注意喚起 マイクロ波センサー LED回転灯 音声報知

LHU-100R-SET(10B) 車両出庫注意喚起システム

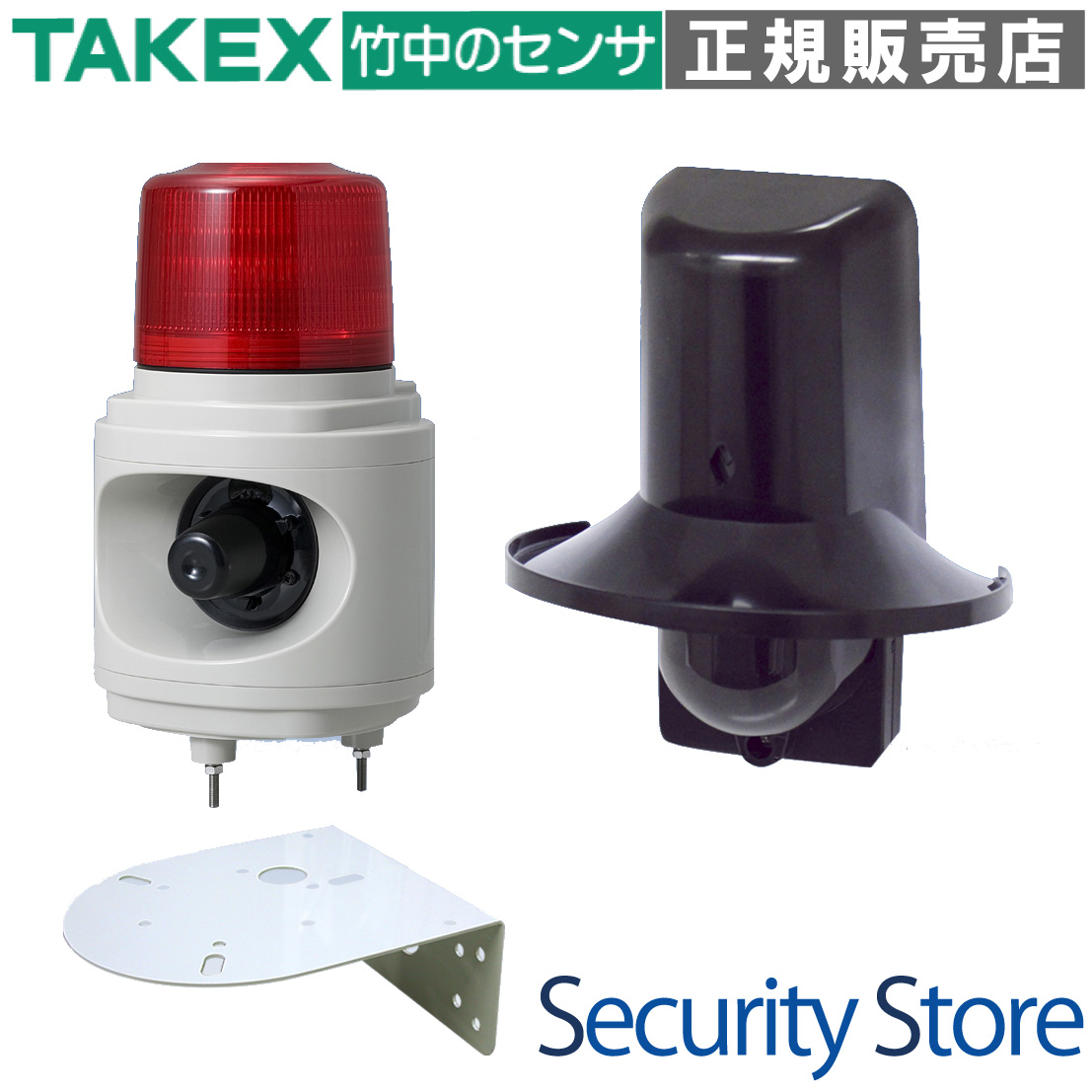

車両の出庫を検知し、回転灯と音声で周囲へ注意を促す、センサー・報知器・ブラケットが一体となったオールインワン・パッケージです。

マイクロ波センサーの採用により、一方向のみの車両移動を判別可能。駐車場出口や敷地からの車両退出時の安全確保に最適なBtoB向けソリューションです。AC100V電源供給だけでセンサー用電源までカバーできる施工性の高さが強みです。

  • 型番： LHU-100R-SET(10B)
  • 製品名： 車両出庫注意喚起システム
  • 検知方式： 方向判別マイクロ波方式
  • 主な用途： 駐車場出口の歩行者・車両への注意喚起
  • 設置場所： 屋外・屋内（壁面取付）
  • 電源仕様： AC100V（回転灯よりセンサーへDC12V給電可能）
LHU-100R-SET(10B) 車両出庫注意喚起システム

資料ダウンロード

製品カタログ（PDF）

この製品が向いている用途

  • ビルの地下駐車場出口のスロープ付近
  • 敷地から公道へ出る際の歩道横断部
  • フォークリフトが行き交う工場・倉庫の出入口
  • 死角が多い店舗駐車場の車両出庫口

導入前に確認したいポイント

  • 取付場所付近に揺れる金属物（シャッター等）がないか
  • AC100Vの電源確保が可能か
  • 検知したい方向（出庫のみなど）の定義
  • 壁面がブラケット固定に耐えうる強度か

特長

方向判別マイクロ波センサー「PM-10B」を標準搭載

ドップラー効果を利用したマイクロ波方式により、エリア内に進入する車両の移動方向を正確に判別します。特定の方向（例：出口に向かう動き）のみを検知して報知を行うため、不要な動作を抑制し、信頼性の高い注意喚起を実現します。

LED回転灯と音声によるダブルの報知機能

高輝度レッドLEDによる回転発光に加え、最大100dBの強力なスピーカ報知を搭載。「車が出ます。ご注意ください。」といった音声を状況に合わせて出力可能です。視覚と聴覚の両面に訴えかけることで、死角にいる歩行者や他車両へ確実に警告を届けます。

AC100V供給で完結するスマートな電源設計

LED回転灯（LHU-100R）にAC100Vを接続するだけで、内部回路を通じてセンサー（PM-10B）用のDC12V電源を供給できます。個別にセンサー用電源を用意する必要がなく、配線コストの削減と施工の簡略化に大きく貢献します。

多彩なメッセージ登録と柔軟な音量調整

出荷時に標準メッセージを内蔵しているほか、MMC/メモリーカードを使用してMP3形式の音声書き換えが可能です。計113種類の標準メッセージが用意されており、現場の状況（工場内、一般道路沿い等）に合わせた最適なアナウンスを選択できます。音量は無音から100dBまで無段階に調整可能です。

堅牢な壁面取付ブラケット「BRV-100」がセット

専用の金属製ブラケットが同梱されており、重量のあるLED回転灯を壁面へ強固に固定できます。屋外の風雨や振動に耐える設計となっており、長期にわたる安定稼働をサポートします。

高度なシステム拡張に対応する外部接点出力

車両検知に連動して動作する無電圧接点出力を備えています。これにより、出庫時に自動でゲートを開放したり、遠隔地の監視室にある警報盤へ信号を送り、リアルタイムで出庫状況を把握するといったシステム連動が容易に行えます。

選定時に評価したい強み

  • 方向判別特化： 接近する車両のみを捉えるため、逆方向の動きによる誤報を防ぎます。
  • 簡単施工： センサー電源が回転灯から供給されるため、電源工事が最小限で済みます。
  • 高耐久設計： センサーはIP55の保護等級を備え、屋外設置においても高い信頼性を発揮。
  • 現場対応力： 113種類の音声メッセージとタイマー設定により、多様な現場ニーズに対応。

施工・設置ガイド

本システムの設置にあたっては、以下の点に留意して施工を行ってください。特にマイクロ波センサーの特性上、周囲の環境設定が重要です。

確認項目 この製品での考え方・注意点
設置環境の制限 マイクロ波は金属で反射するため、揺れるシャッターや看板、フェンスの近くは避けてください。
取付高さ センサー（PM-10B）は地上0.5m〜1.5m、回転灯は視認性の高い2.0m〜3.0mを推奨します。
タイマー設定 【重要】 LHU-100Rの方向判別タイマーは「2秒」に設定して運用してください。
配線処理 DC出力コネクタは全ての配線が完了してから最後に接続してください（短絡防止のため）。

製品仕様

車両通過検知用LED回転灯（LHU-100R）

項目 内容
品名車両通過検知用LED回転灯
品番ＬＨＵ－１００Ｒ
電源電圧ＡＣ１００Ｖ ±１０％
消費電力約１５Ｗ
閃光色レッド
起動入力無電圧ａ接点 × ２
検知出力順方向出力（無電圧ａ接点）、逆方向出力（無電圧ａ接点）
表示パターン回転：１４０回／分
音声出力音量：無音〜最大１００ｄＢ（１ｋＨｚ、前方１ｍ）
音声ファイル：ＭＰ３（６４ｋｂｐｓ〜１９２ｋｂｐｓ）
メモリー容量：２ＭＢ
センサー用電源ＤＣ１２Ｖ ３００ｍＡ
方向判別タイマＡＮＤ検知／２秒／５秒／８秒
出力タイマ２秒／５秒／１０秒／３０秒
使用可能周囲温度－１０℃〜＋５０℃（結露・氷結なきこと）
質量 / 外観約２，０００ｇ / 本体：グレー、グローブ：レッド

方向判別マイクロ波センサー（PM-10B）

項目 内容
品名方向判別マイクロ波センサー
品番ＰＭ－１０Ｂ
検出方式マイクロ波方式
電源電圧ＤＣ１２〜２４Ｖ±１０％
送信周波数２４．１５ＧＨｚ
角度調整上下：±１５°（５°ステップ）、左右：±５０°（１０°ステップ）
検出可能車速最大時速３０ｋｍ（設置環境による）
検知出力無電圧リレー接点 ａ接点（ＤＣ４８Ｖ・０．３Ａ）
出力保持時間０．５秒
取付高さ０．５〜１．５ｍ
使用可能周囲温度－２０〜＋６０℃（結露なきこと）
保護等級ＩＰ５５（通線孔にコーキング処理時）
質量 / 外観約２８０ｇ / 樹脂（黒色）

FAQ

Q：このシステムで人間と車を区別できますか？ A：本構成（PM-10B使用）では、マイクロ波の反射を利用するため、大型の動体であれば人間にも反応する可能性があります。厳密な車・人の区別が必要な場合は、赤外線センサー2台を用いたAND検知モデルをご検討ください。
Q：センサーの電源を別途用意する必要はありますか？ A：いいえ、必要ありません。LED回転灯（LHU-100R）にAC100Vを接続すれば、そこからセンサー用のDC12V電源が供給される設計になっています。
Q：屋外で使用しても大丈夫ですか？ A：はい、屋外設置に対応しています。センサーはIP55の防塵・防噴流仕様です。ただし、強風で揺れる金属看板などがある場所では誤動作の原因となるため避けてください。
Q：音声メッセージは自分で変えられますか？ A：はい、可能です。市販のメモリーカード（2GB以下）にMP3形式の音声データを保存し、本体へ登録することで変更可能です。
Q：どのくらいの速度の車まで検知できますか？ A：最大時速30kmまでの車両を検知可能です。それ以上の速度で通過する場所では検知漏れの原因となるため、徐行を促す環境での設置を推奨します。
Q：特定の方向に進む車だけを鳴らすことはできますか？ A：はい、PM-10Bセンサーの方向判別機能により、接近する方向のみを検知して動作させることが可能です。
Q：設置の際、特に注意すべき内部設定はありますか？ A：LHU-100R側の「方向判別タイマー」を必ず「2秒」に設定してください。これを行わないと、正常に報知が作動しない場合があります。
Q：外部のゲート装置と連動させることは可能ですか？ A：可能です。LHU-100Rの無電圧接点出力（黄色・桃色線）を使用し、ゲートの開閉信号として利用いただけます。
Q：メンテナンスはどのように行えばよいですか？ A：週に1回程度の動作確認を推奨します。汚れがひどい場合は水拭きか中性洗剤を使用してください。シンナーやアルコールは樹脂を傷めるため絶対に使用しないでください。
Q：製品の寿命・交換の目安はどのくらいですか？ A：予防保全の観点から、納入後およそ5年を目安にシステム全体の更新を推奨しています。
