TAKEX（竹中エンジニアリング）車両出庫注意喚起マイクロ波センサー LED回転灯セット駐車場管理

LHU-100Y-SET(10B) 車両出庫注意喚起システム

LHU-100Y-SET(10B) は、駐車場や敷地内から車両が出庫する際、歩行者や周囲の車両へ音声と光で自動的に注意喚起を行うためのオールインワンパッケージです。高精度な方向判別機能を備えたマイクロ波センサーにより、出庫車両のみを確実に検知し、無用な報知を抑えたスマートな運用を実現します。

型番LHU-100Y-SET(10B)
製品構成LED回転灯、壁面取付ブラケット、方向判別センサー
検知方式マイクロ波ドップラー方式（方向判別機能付）
電源AC100V（50/60Hz）
設置場所屋外・屋内（IP55相当 ※センサー部）
報知機能イエローLED回転/点滅＋音声最大100dB

資料ダウンロード

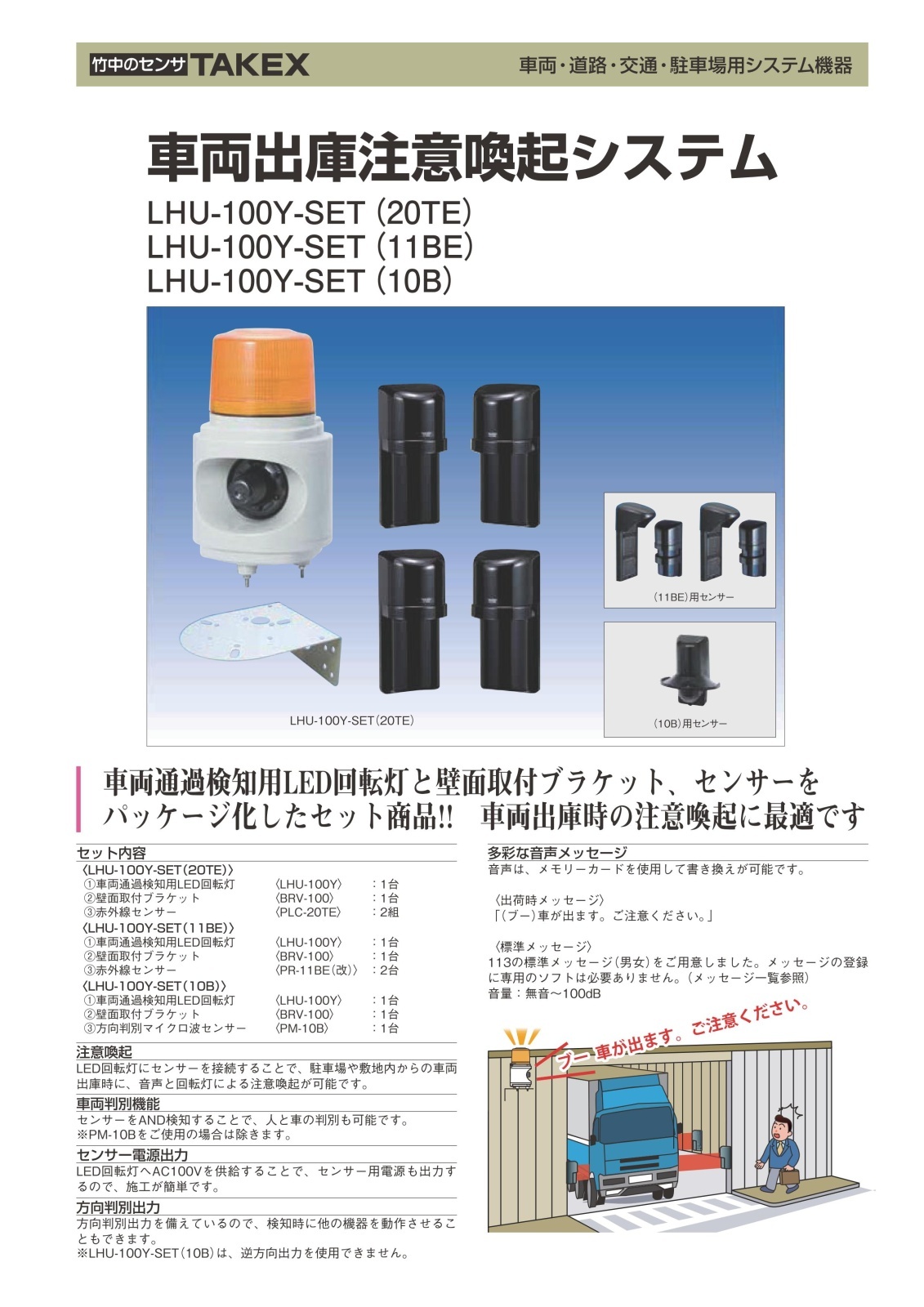

製品カタログ（PDF）

この製品が向いている用途

商業施設・店舗駐車場の出庫口
ビル・マンションの地下駐車場出口
工事現場や工場内の車両通行路
見通しの悪い交差点への合流地点
歩道に面した車両出入口の安全確保

導入前に確認したいポイント

AC100V電源が設置場所付近にあるか
取付面が剛性のある壁や支柱であるか
検知エリア内に揺れる樹木等がないか
車両の通過速度が時速30km以下か
周囲の騒音レベルに適した音量設定が可能か

特長

車両出庫に特化した「方向判別」機能

付属のマイクロ波センサー「PM-10B」は、移動体の接近・離脱を判別するロジックを搭載しています。駐車場から「出ていく車」のみを検知して報知を開始し、公道を通り過ぎる車や、駐車場へ「入ってくる車」には反応しません。これにより、近隣住民への騒音配慮と、必要な時だけの確実な注意喚起を両立します。

オールインワンのパッケージ構成

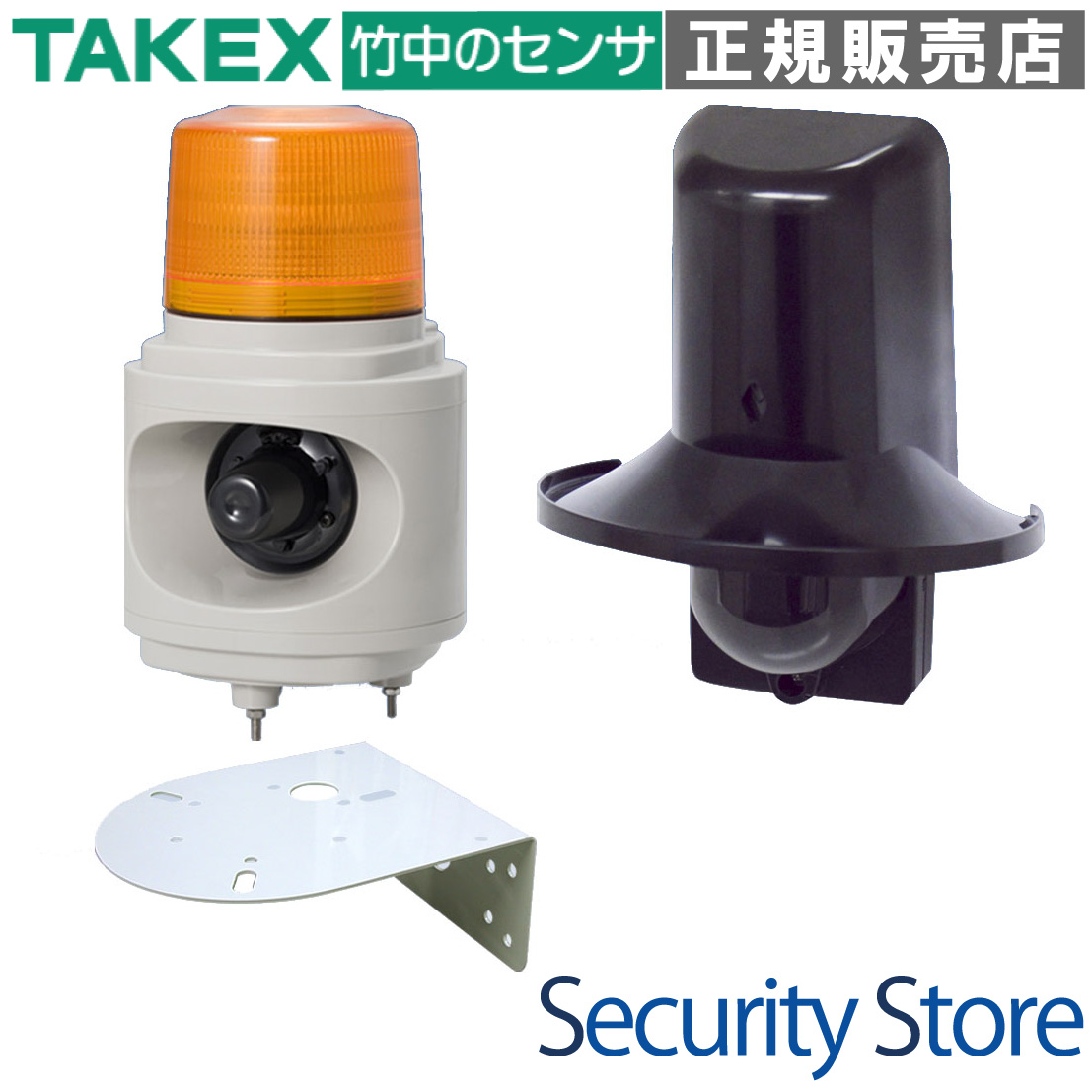

車両通過検知用LED回転灯（LHU-100Y）、専用壁面取付ブラケット（BRV-100）、方向判別マイクロ波センサー（PM-10B）が1つのセットになっています。個別に部材を選定・手配する手間が省け、システムとしての適合性も保証されているため、スムーズな導入が可能です。

施工を簡略化する電源供給設計

LED回転灯ユニット本体にAC100Vを供給するだけで、内部の端子からセンサー駆動用のDC12V電源を出力できます。センサー用に別途電源装置を用意する必要がなく、配線作業の工数を大幅に削減。現場での結線ミスも防ぎやすい設計です。

最大100dBの強力な音声メッセージ

高輝度LEDによる視覚的な警告に加え、最大100dB（前方1m）の大音量スピーカーを内蔵しています。出荷時には「車が出ます。ご注意ください。」という女性の声が登録されており、騒がしい屋外環境でも歩行者へ確実に危険を知らせます。

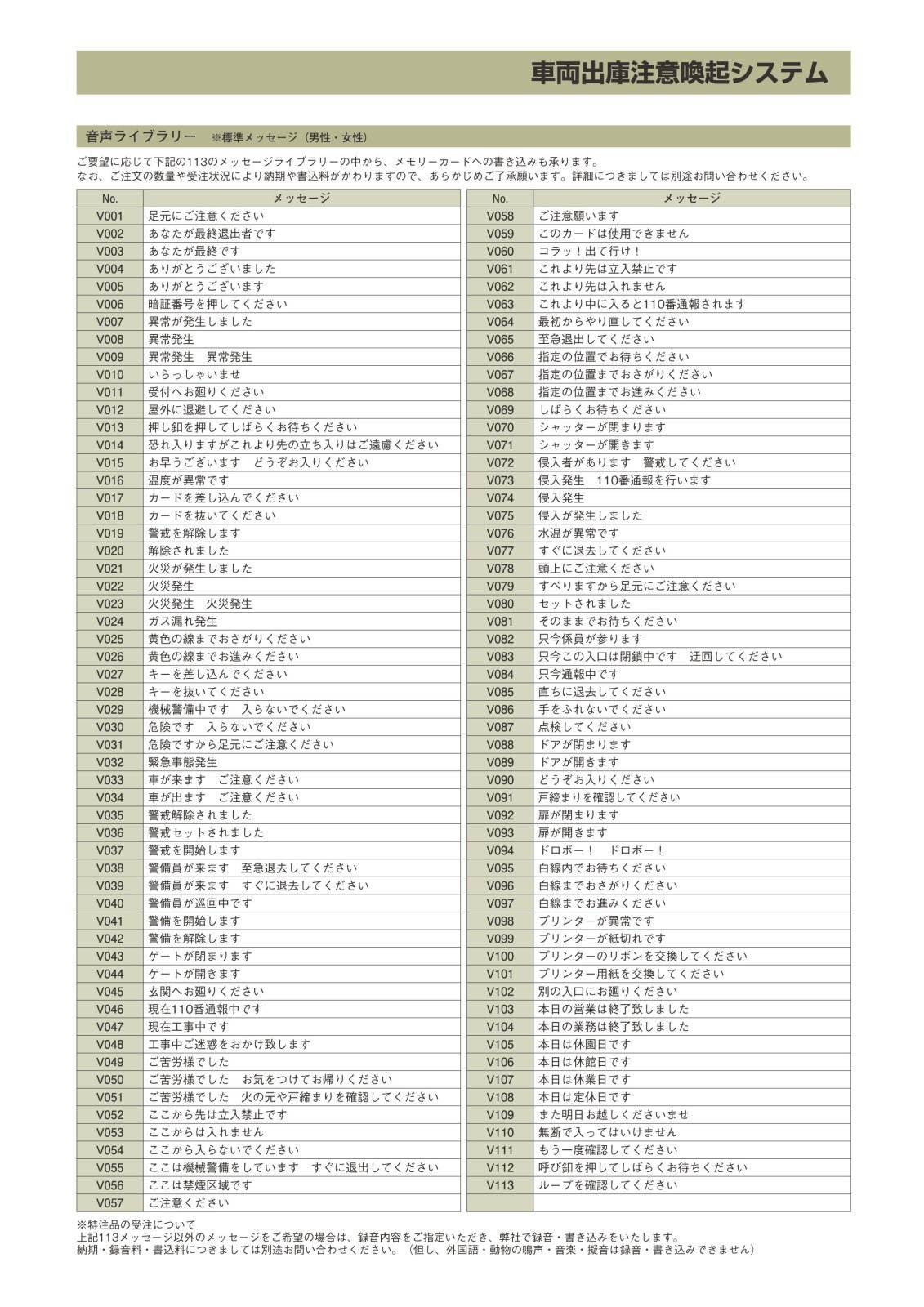

MP3ファイルによる音声カスタマイズ

内蔵の音声はメモリーカード（MMC/メモリーカード）を使用して書き換えが可能です。MP3形式に対応しており、専用ソフト不要で現場に合わせた独自のガイダンス（「左折車にご注意ください」等）やアラーム音に変更し、より効果的な注意喚起が行えます。

耐環境性に優れたマイクロ波センシング

赤外線方式と異なり、マイクロ波（ドップラー効果）を利用するため、雨、霧、降雪、砂埃などの気象条件に左右されにくい安定した検知が可能です。レンズの汚れによる失報のリスクも低く、屋外の過酷な環境下でも長期間安定して稼働します。

長寿命・高信頼の電子式LED回転灯

LED回転灯部にはモーターを使用しない電子駆動方式を採用。物理的な摩耗がないため、従来の電球式・モーター回転式に比べて圧倒的な長寿命を実現し、メンテナンスコストを低減します。発光パターンも「回転」と「点滅」から選択可能です。

    選定時に評価したい強み
    一方向検知の精度： マイクロ波の位相差を利用し、誤作動の少ない確実な方向判別を実現。
施工性： センサー電源の送り配線対応により、100V1系統でシステム構築が可能。
音響性能： 100dBの無段階調整が可能。夜間は絞るなどの環境配慮も容易。
耐久性： モーターレスLEDとIP55センサーによる、BtoB用途に耐えうる高耐久仕様。



施工・設置ガイド

確実な検知と安全な運用のために、以下のガイドラインに従って設置してください。

確認項目	推奨条件・考え方
取付高さ	地上0.5m 〜 1.5m（車両の金属面を最も捉えやすい1.0m前後を推奨）
設置面の剛性	RC壁や鉄骨など、振動の少ない場所。ALCや薄いパネルへの直接固定は避けてください。
タイマー設定	PM-10B使用時は、LHU本体側の方向判別タイマーを「2秒」に設定してください。
防水処理	配線引込穴およびブラケット接地面は、必ずシリコンコーキングで防水処理を行ってください。
ウォームアップ	電源投入後、回路安定まで約10〜30秒間は検知しません。1分後からテストを開始してください。

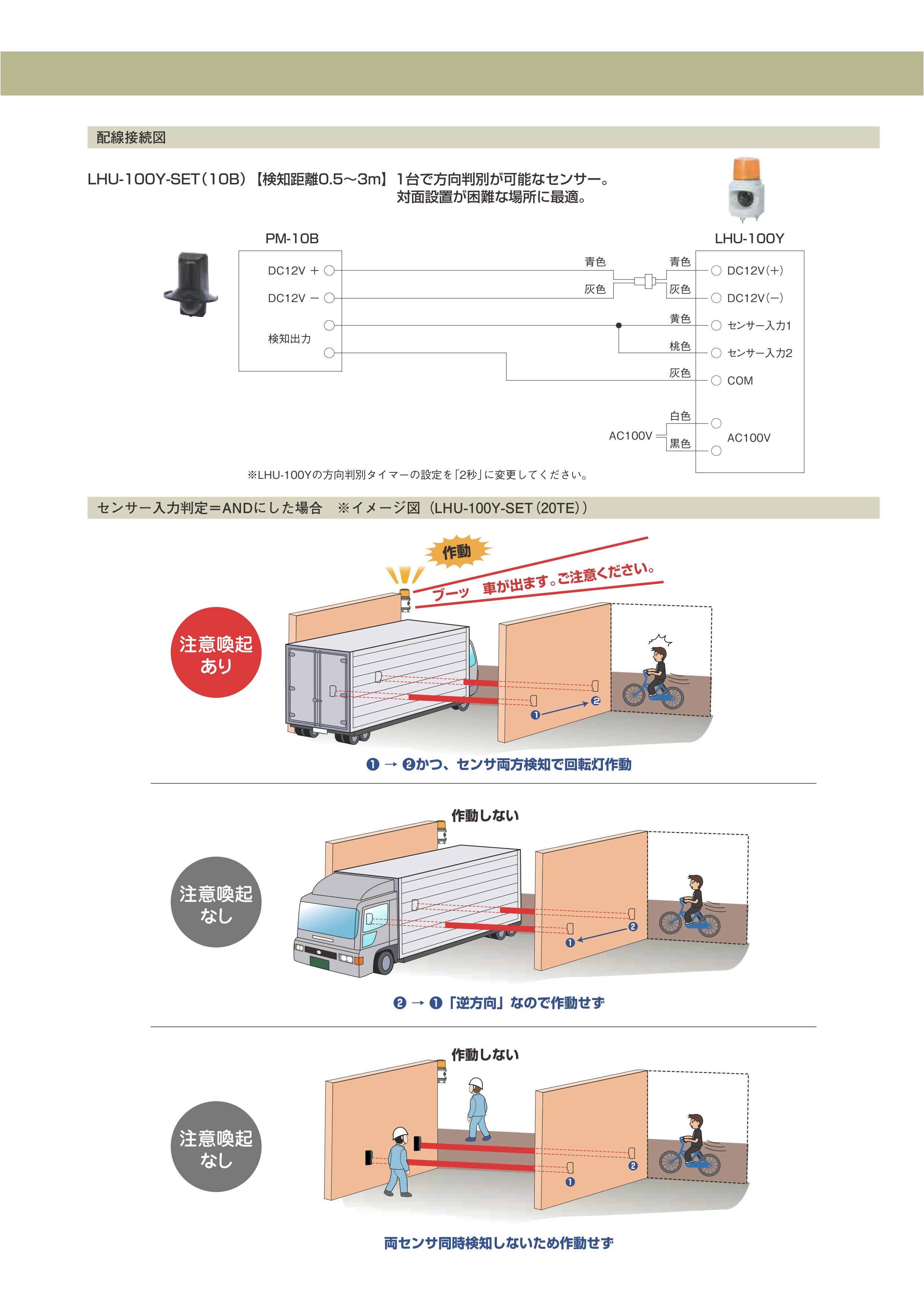

配線・端子仕様

線色	機能	備考
白・黒	AC電源入力	AC100V（極性なし）
青・青	DC電源出力	DC12V 300mA（センサー電源供給用）※短絡注意
橙・緑	順方向検知入力	PM-10Bの検知出力へ接続
水・紫	逆方向検知入力	本構成では未使用（個別に絶縁処理してください）
黄・桃	接点出力	外部機器連動用（無電圧a接点）

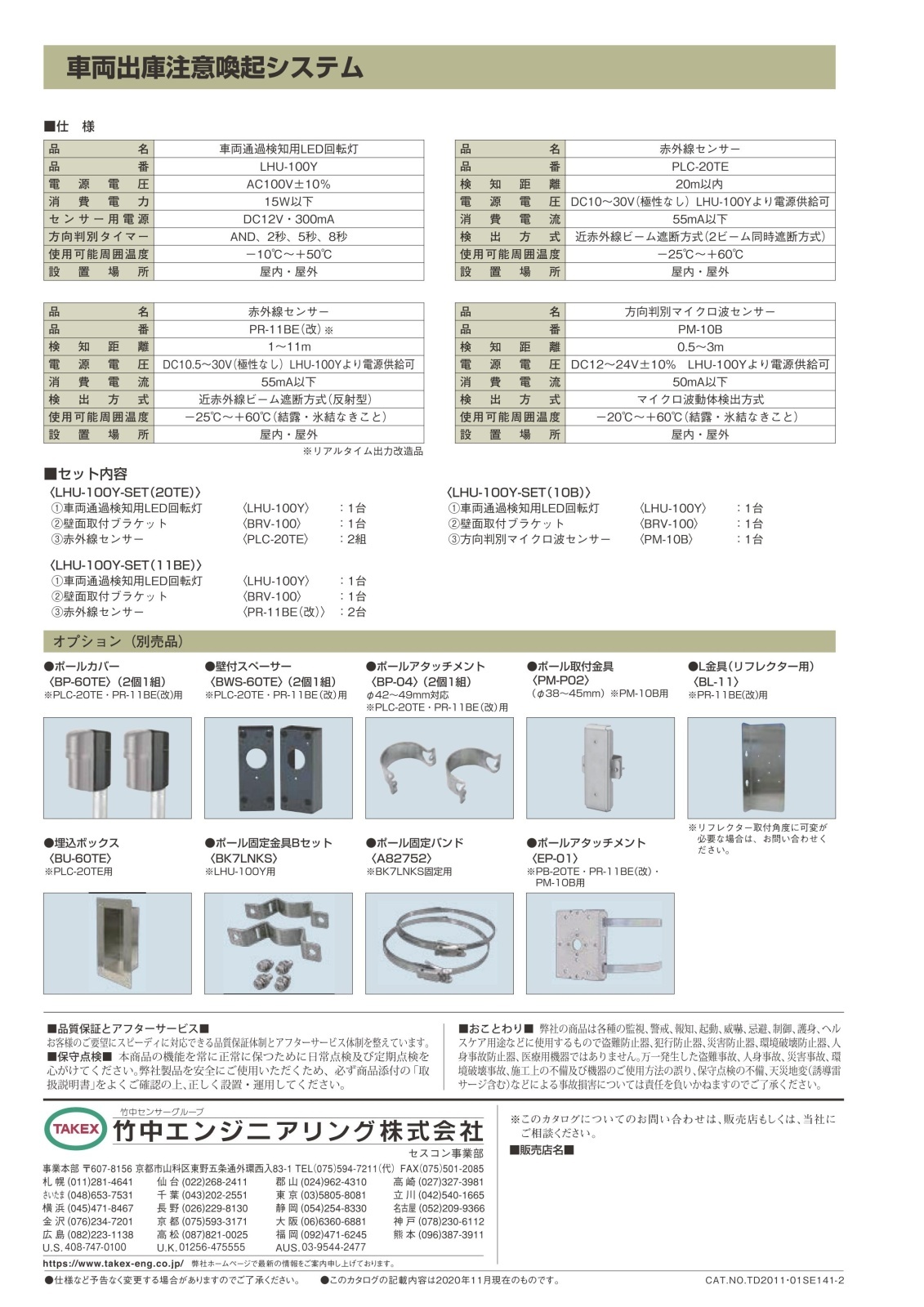

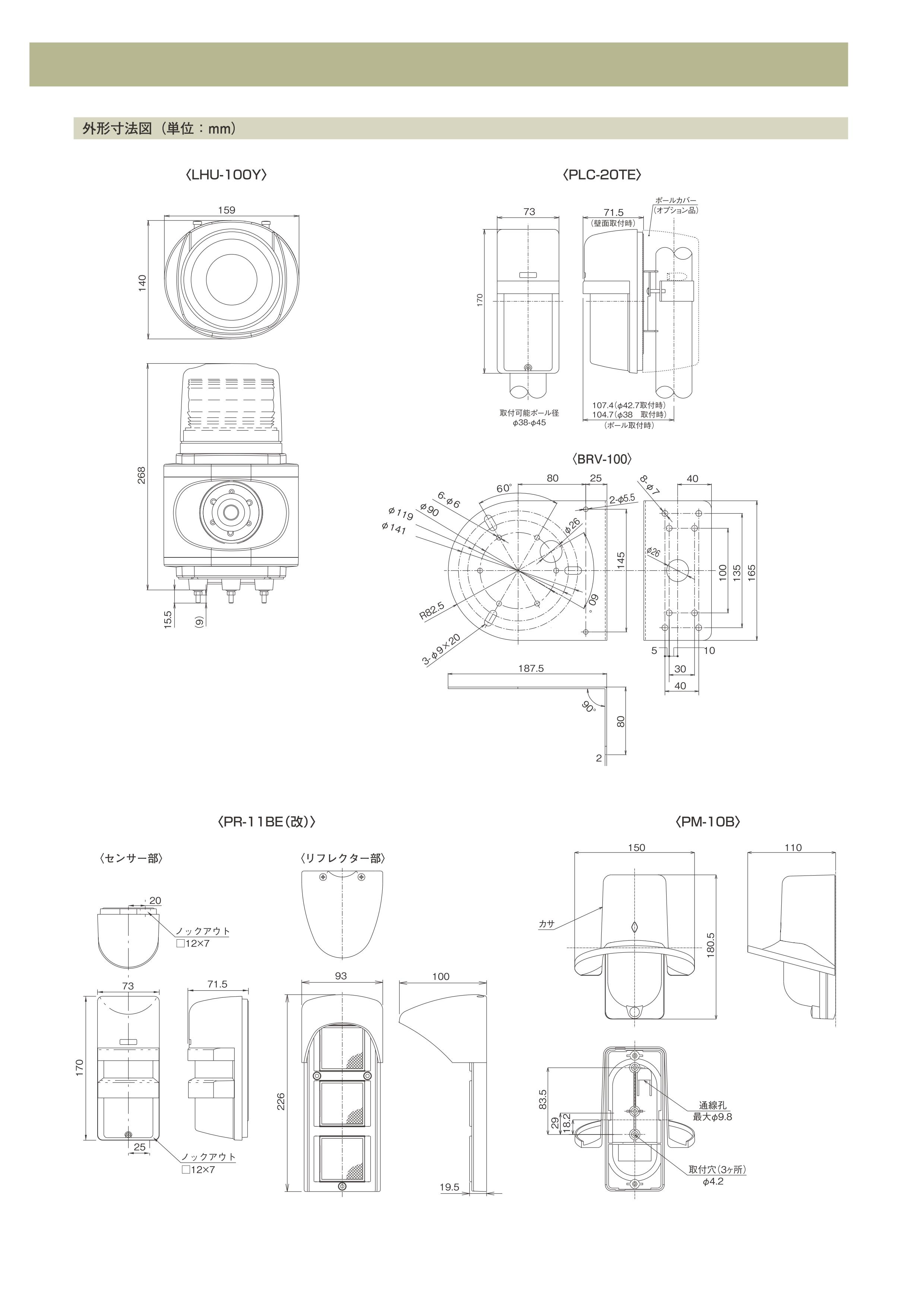

製品仕様

LED回転灯（LHU-100Y）

品名	車両通過検知用LED回転灯
品番	ＬＨＵ－１００Ｙ
電源電圧	ＡＣ１００Ｖ ±１０％
消費電力	約１５Ｗ
閃光色	イエロー
起動入力	無電圧ａ接点 × ２
検知出力	順方向出力（無電圧ａ接点）、逆方向出力（無電圧ａ接点）
表示パターン	回転：１４０回／分
音声出力	音量：無音〜最大１００ｄＢ（１ｋＨｚ、前方１ｍ）ボリュームにより可変
音声ファイル	ＭＰＥＧ１－ＡｕｄｉｏＬａｙｅｒIII（ＭＰ３）ビットレート：６４ｋｂｐｓ〜１９２ｋｂｐｓサンプリング周波数：４４．１ｋＨｚ
音声メモリー	容量：２ＭＢ転送方法：ＭＭＣ／メモリーカード（容量２ＧＢ以下）
センサー用電源	ＤＣ１２Ｖ３００ｍＡ
方向判別タイマ	ＡＮＤ検知／２秒／５秒／８秒
出力タイマ	２秒／５秒／１０秒／３０秒
音声メッセージ	出荷時（女性）：「（ブー）車が出ます。ご注意ください。」
使用温度範囲	－１０℃〜＋５０℃（結露・氷結なきこと）
設置場所	屋外・屋内
質量 / 外観	約２，０００ｇ / 本体：樹脂（グレー）グローブ：樹脂（イエロー）

方向判別センサー（PM-10B）

品名	方向判別マイクロ波センサー
品番	ＰＭ－１０Ｂ
検出方式	マイクロ波ドップラー方式
電源電圧	ＤＣ１２〜２４Ｖ±１０％
消費電流	ＤＣ１２Ｖ時：５０ｍＡ以下 / ＤＣ２４Ｖ時：３０ｍＡ以下
送信周波数	２４．１５ＧＨｚ
角度調整	上下：±１５°（５°単位） / 左右：±５０°（１０°単位）
表示灯	緑点滅（初期化）、緑点灯（待機）、赤点灯（検知）、橙点滅（設定変更時）
検出可能車速	最大時速３０ｋｍ（設置環境による）
検知出力	無電圧リレー接点ａ接点（ＤＣ４８Ｖ・０．３Ａ抵抗負荷）
出力保持時間	約０．５秒
取付高さ	０．５ｍ〜１．５ｍ
保護等級	ＩＰ５５相当
使用温度範囲	－２０℃ 〜＋６０℃
質量 / 外観	約２８０ｇ / 樹脂（黒色）

FAQ

駐車場に入ってくる車に対しても鳴ってしまいますか？いいえ、方向判別機能を搭載しているため、設定した方向（出庫方向）の車両にのみ反応し、入庫車両には反応しません。

歩行者が通りかかった時にも反応してしまいますか？本パッケージ（PM-10B使用時）はマイクロ波ドップラー方式を採用しており、大きな移動体（車両）を検知対象としています。ただし、センサーの間近を人が通る場合や動作状況によっては検知する場合もあります。

音声メッセージをオリジナルのものに変更できますか？はい、MMCまたはメモリーカード（2GB以下）を使用して、MP3形式の音声データに書き換えることが可能です。

夜間だけ音量を下げる、または消すことはできますか？本体のボリュームで音量調整は可能ですが、時間帯タイマー機能は内蔵していません。外部タイマー等で電源供給を制御するなどの対策が必要です。

センサーと回転灯を離して設置できますか？はい、配線を延長することで離して設置可能です。信号線にはCPEVやAE線などのシールド線またはツイストペア線を使用してください。

雨や雪の日でも正しく動作しますか？マイクロ波方式は光学的影響を受けにくいため、赤外線センサーよりも霧や雪に強く、安定した動作が期待できます。

検知エリアの調整はどのように行いますか？センサー内部の角度調整機能（上下左右）および感度調整ボリュームによって、現場に合わせた最適な検知範囲を設定できます。

電源は何が必要ですか？一般的な家庭用・施設用電源であるAC100Vが必要です。

設置後、どれくらいの期間使えますか？メーカー推奨の交換サイクルは納入後約5年です。モーターレス設計ですが、電子部品の経年劣化を考慮した安全のための目安です。

逆方向に反応してしまう場合の対策は？周囲の金属壁やフェンスによるマイクロ波の乱反射が原因の可能性があります。センサーの角度を微調整し、反射物を検知エリアから外す工夫が必要です。
