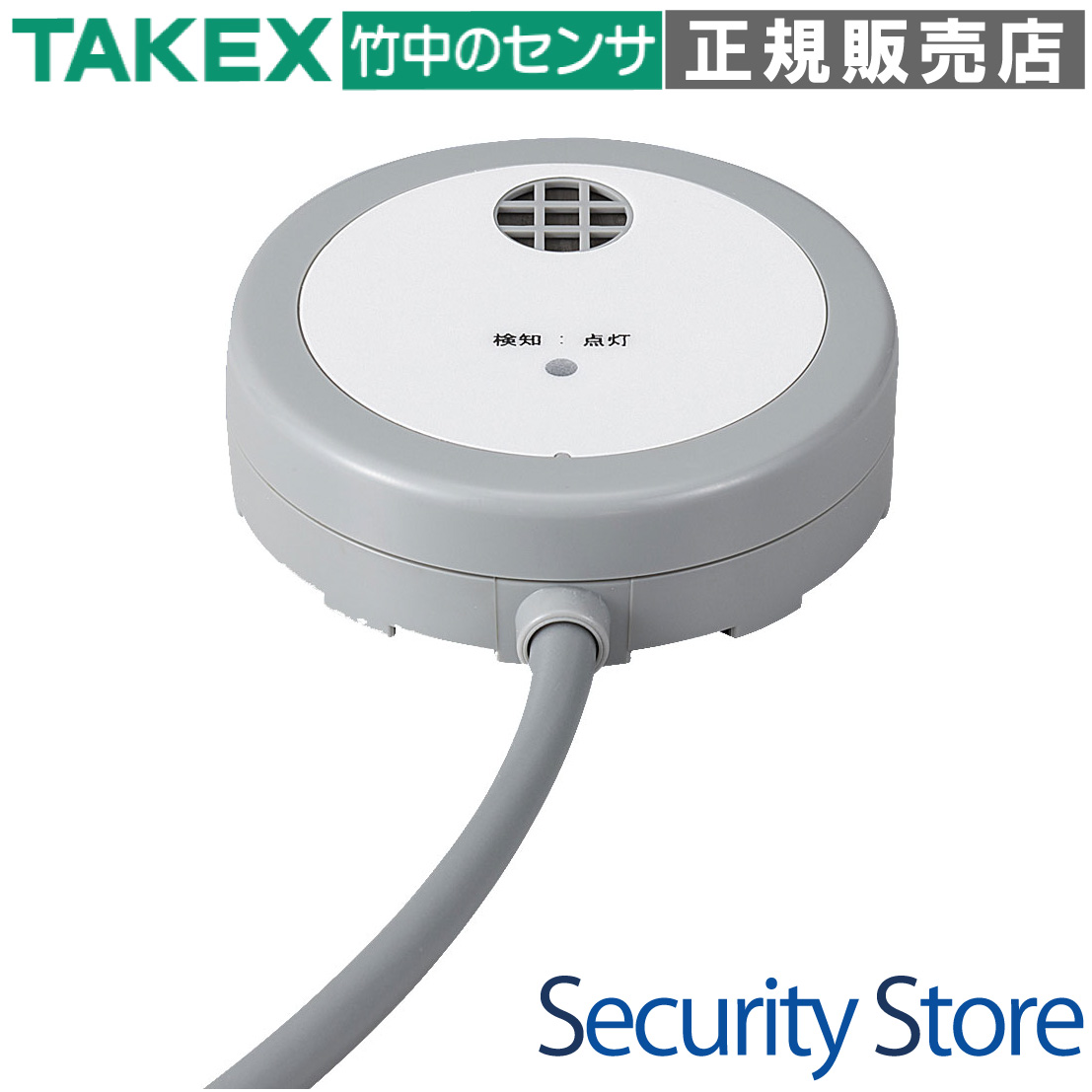

TAKEX（竹中エンジニアリング）漏水センサーブザー報知床置型 IP67相当防水

WL-SHB1 ブザー付き漏水センサー

WL-SHB1は、検知電極と制御回路をコンパクトに一体化したスポット型漏水センサーです。漏水検知時に現場で鳴動するブザー報知と、外部機器へ知らせる無電圧リレー出力を備えており、単体運用から集中監視システムまで幅広く対応します。

型番： WL-SHB1
製品名： ブザー付き漏水センサー
方式 / カテゴリ： 電極式スポット検知
主な用途： サーバールーム、配管下、厨房、地下室の漏水監視
設置場所 / 対応環境： 屋内・屋外（床面据置）、日常生活防水構造
電源 / 通信： DC10〜30V、無電圧リレー接点出力（a/b切替）

資料ダウンロード

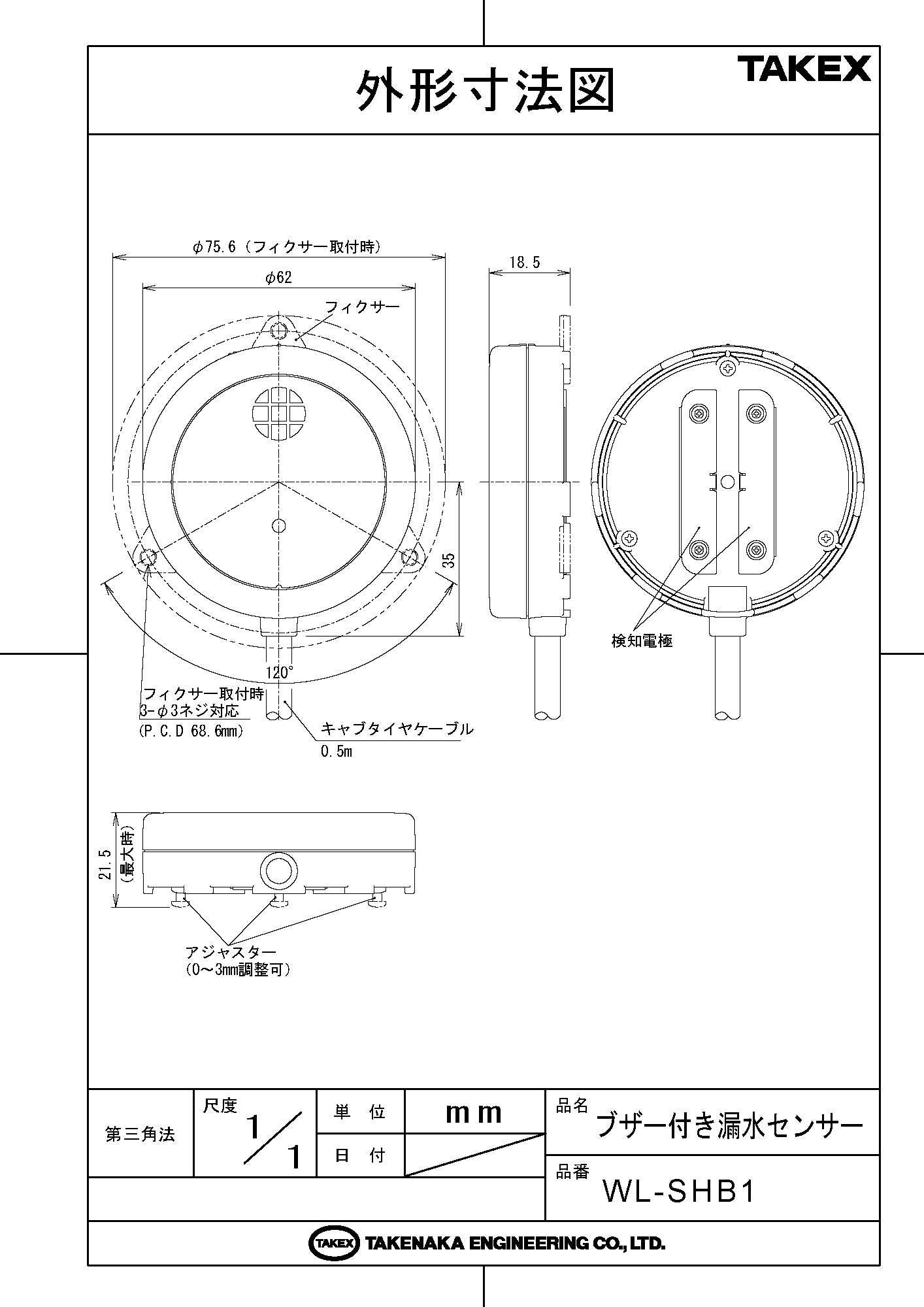

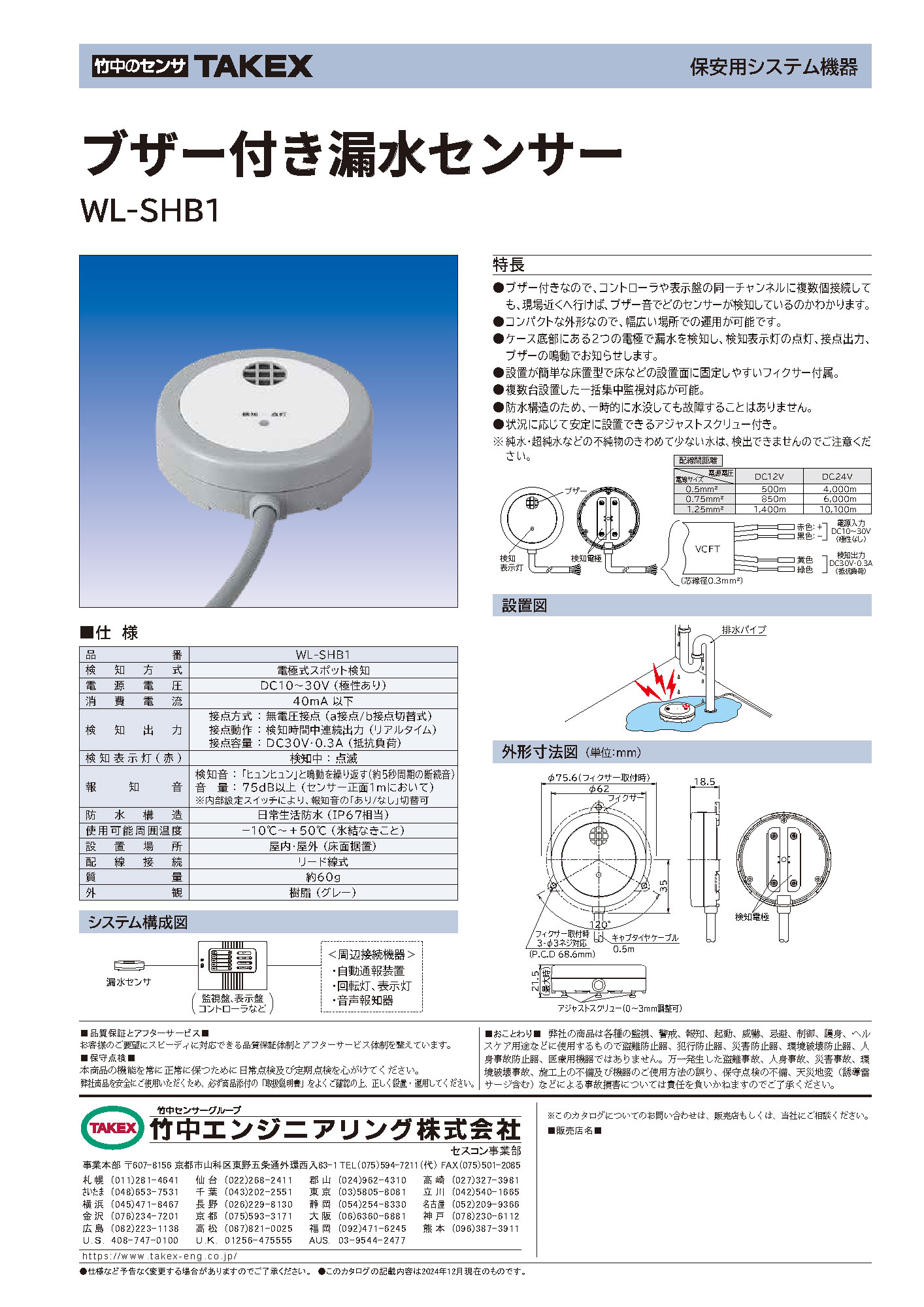

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

電算室やサーバーラック下の浸水検知
空調機のドレンパンからの溢水監視
給排水管の継ぎ目からの微量漏水検知
防水パンやピット内の水位監視

導入前に確認したいポイント

純水・超純水など不純物のない水は検知不可
電源（DC10〜30V）の確保が可能か
設置場所の床面が導電性（金属製等）でないか
報知音の要否（内部スイッチで切替可能）

特長

ブザー音による現場特定機能

内蔵ブザーを搭載しているため、コントローラや表示盤の同一チャンネルに複数個のセンサーを接続している場合でも、現場付近へ行けばブザー音によって「どのセンサーが検知しているか」を即座に特定できます。トラブル発生時の初動対応を迅速化します。

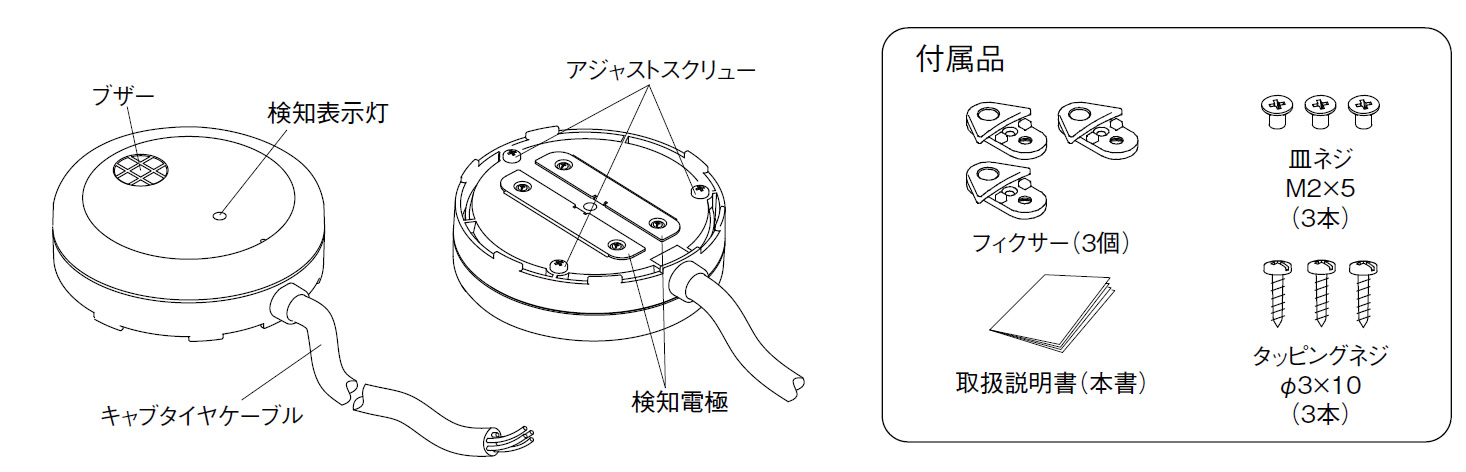

設置の安定性を高めるアジャストスクリュー

本体底面には3本のアジャストスクリューを備えています。設置面が完全に平滑でない場合や、微妙な傾斜がある現場でも、スクリューを調整することで電極面を正確に接地させ、安定した検知状態を維持することが可能です。

コンパクトで汎用性の高い筐体設計

非常にコンパクトな外形寸法（質量約60g）を実現しており、狭い隙間や設備の裏側など、幅広い場所での運用が可能です。目立たせたくない環境やスペースの限られた現場にも柔軟に導入いただけます。

IP67相当の日常生活防水構造

日常生活防水構造（IP67相当）を有しているため、一時的に水没するような状況が発生しても故障する心配がありません。水滴が直接かかる可能性のある場所や、結露が発生しやすい過酷な環境下でも安心して運用できます。

現場に合わせた報知・出力設定

カバー内部のDIPスイッチにより、報知音の「あり／なし」を選択できるほか、検知出力の論理（a接点／b接点）を切り替えることができます。既設のセキュリティシステムや監視盤の仕様に合わせて、最適な動作モードに設定可能です。

容易な施工を実現する床置型

床面に置くだけで設置が完了する床置型を採用。付属のフィクサーを使用することで、設置面にしっかりと固定することも可能です。配線接続はリード線式となっており、施工の手間を最小限に抑えます。

    選定時に評価したい強み
    迅速な特定：ブザー音により、複数台設置時も発報箇所が一目で判明
高い耐久性：水没にも耐える防水設計で、復旧後の再利用も可能
確実な接地：アジャストスクリューにより、不均一な床面でも確実に検知
システム親和性：無電圧リレー出力により、あらゆる監視盤と接続可能



施工・設置ガイド

本製品は「電極式スポット検知」を採用しています。底面の2つの検知電極が同時に水に濡れることで発報します。設置時は検知電極が必ず下向きになるように配置し、設置面の塵埃や油分をあらかじめ除去してください。電極表面の汚れは感度低下の原因となるため、定期的な清掃を推奨します。

確認項目	この製品（WL-SHB1）での考え方
検知対象液体の種類	水道水、工業用水などの導電性液体（純水は不可）
設置面の調整	アジャストスクリューにより最大3mm程度の段差まで対応
外部出力形式	無電圧リレー接点（a接点/b接点切替式）
報知手段	検知表示灯（赤点滅）＋内蔵ブザー（約75dB）

内部設定 / DIPスイッチ

スイッチ番号	機能	ON（出荷時設定）	OFF
1	報知音切替	報知音あり	報知音なし
2	検知出力切替	a接点（検知時：閉）	b接点（検知時：開）

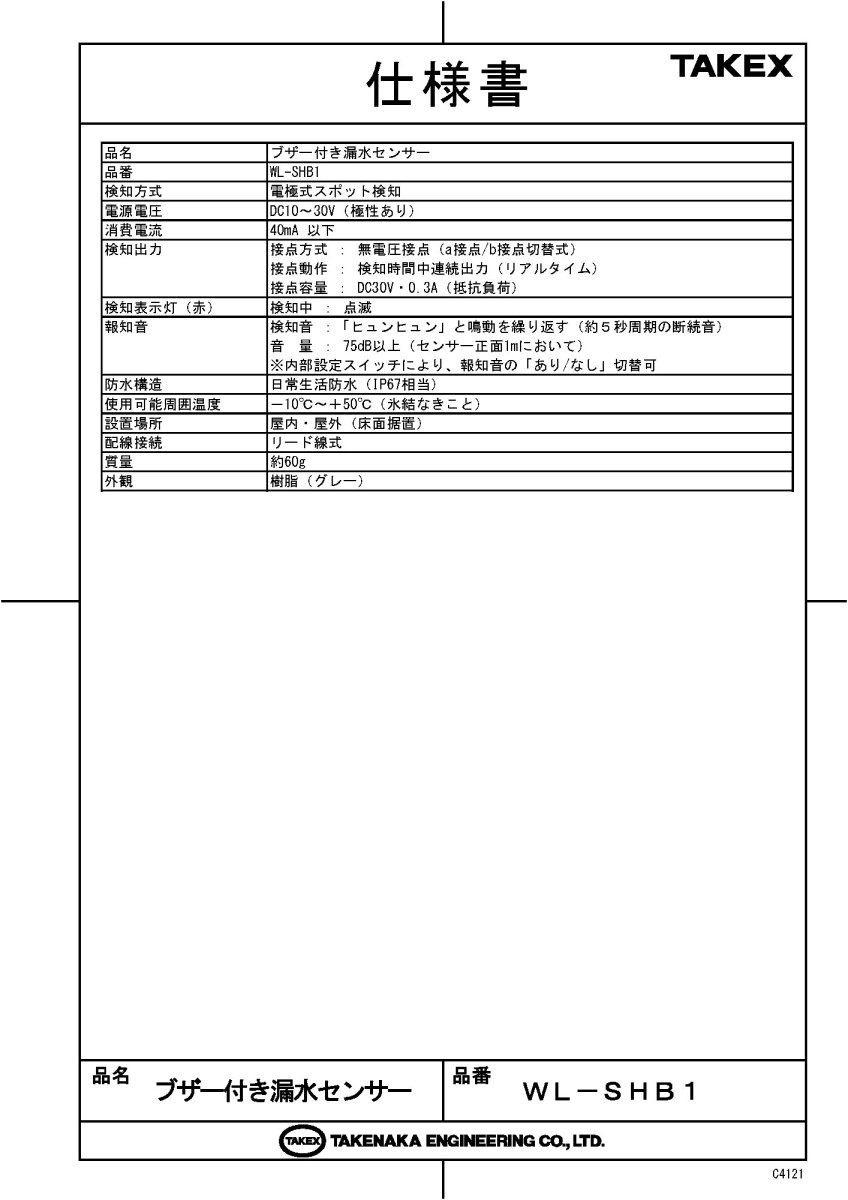

製品仕様

項目	内容
品名	ブザー付き漏水センサー
品番	ＷＬ－ＳＨＢ１
検知方式	電極式スポット検知
電源電圧	ＤＣ１０〜３０Ｖ（極性あり）
消費電流	４０ｍＡ以下
検知出力	接点方式：無電圧接点（ａ接点／ｂ接点切替式）接点動作：検知時間中連続出力（リアルタイム）接点容量：ＤＣ３０Ｖ・０．３Ａ（抵抗負荷）
検知表示灯（赤）	検知中：点滅
報知音	検知音：「ヒュンヒュン」と鳴動を繰り返す（約５秒周期の断続音）音量：７５ｄＢ以上（センサー正面１ｍにおいて） ※内部設定スイッチにより、報知音の「あり／なし」切替可
防水構造	日常生活防水（ＩＰ６７相当）
使用可能周囲温度	－１０℃〜＋５０℃（氷結なきこと）
設置場所	屋内・屋外（床面据置）
配線接続	リード線式
質量	約６０ｇ
外観	樹脂（グレー）

FAQ

Q：どのような液体でも検知できますか？ A：水道水や工業用水などの導電性の液体を検知します。純水、超純水、アルコール、油などの不純物が極めて少ない、あるいは絶縁性の液体は検知できません。

Q：電池で動作しますか？ A：いいえ、本製品は外部電源（DC10〜30V）が必要です。

Q：ブザー音を止めることはできますか？ A：本体内部のDIPスイッチの設定で、報知音を「なし」に設定することが可能です。

Q：水没しても故障しませんか？ A：IP67相当の防水構造を有しているため、一時的な水没であれば故障の心配はありませんが、常時水に浸かる場所での使用は避けてください。

Q：床面が金属の場合でも設置できますか？ A：設置面の床が導電性の材質（金属等）の場合、センサーの電極が床を通じて導通し、誤動作の原因となります。絶縁シートを敷くなどの対策が必要です。

Q：メンテナンスは必要ですか？ A：定期的に検知電極を清掃してください。電極にゴミや脂分が付着すると、感度が低下したり、水分がなくても発報し続けたりする原因になります。

Q：リレー出力はどのような機器に接続できますか？ A：無電圧リレー接点（DC30V 0.3A以下）に対応した警報盤、自動通報装置、PLC（シーケンサ）などに接続可能です。

Q：複数のセンサーを1つの警報ラインにまとめられますか？ A：可能です。a接点設定で並列に、またはb接点設定で直列に接続することで、複数個の一括監視が可能です。

Q：アジャストスクリューは何のためにありますか？ A：床面の微妙な凹凸に合わせて、本体を安定させるために使用します。3つのネジを調整してガタつきを抑えてください。

Q：屋外でも使用できますか？ A：防水構造のため使用可能ですが、常に雨水が掛かる場所や氷結する環境、塵埃が極端に多い場所は避けてください。
