TAKEX（竹中エンジニアリング）漏水センサー電極式スポット検知 IP67相当防水床置型

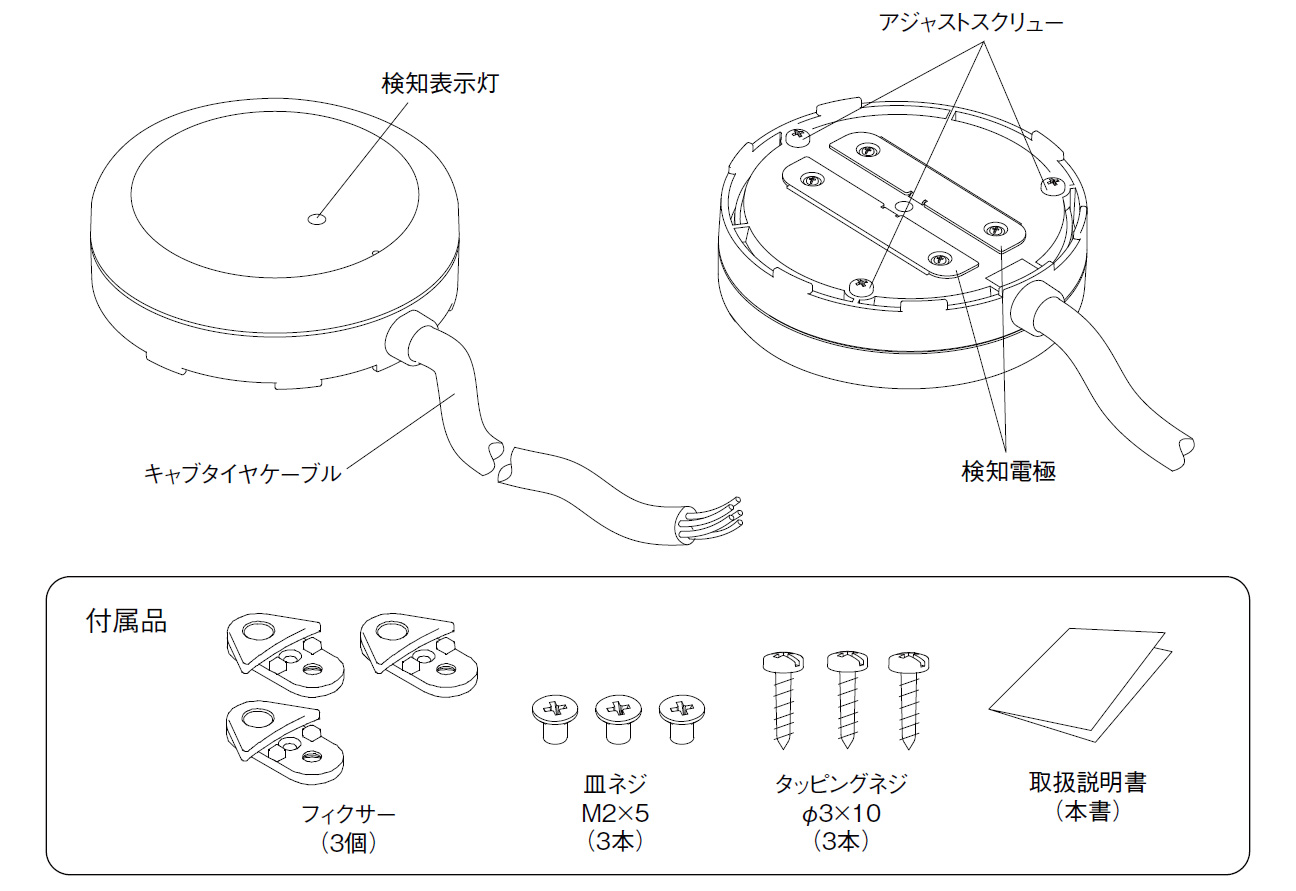

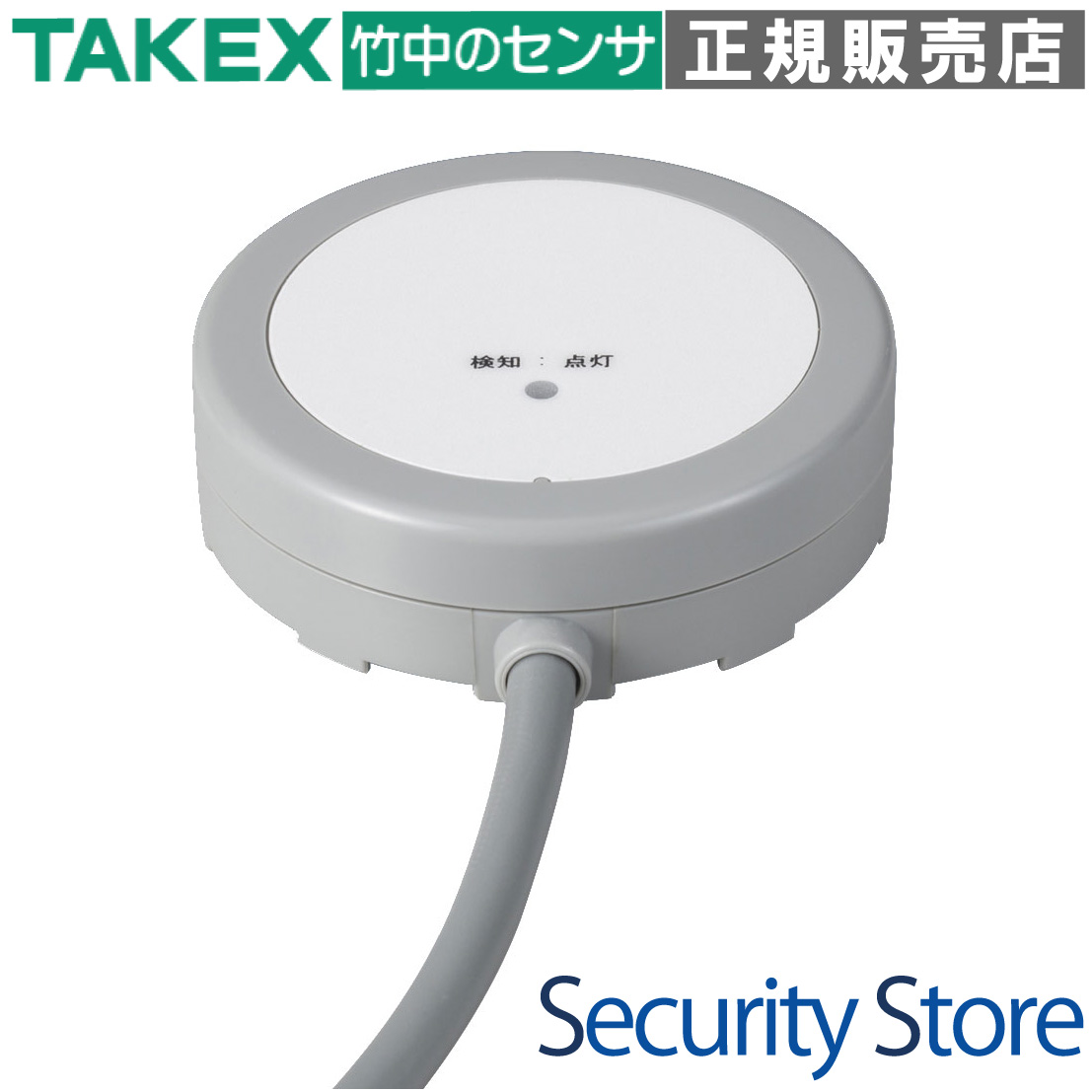

WL-SH1 漏水センサー

WL-SH1は、検知電極と制御回路を一つのコンパクトな筐体に凝縮した、一体型のスポット型漏水センサーです。床面に置くだけで設置が完了する手軽さと、IP67相当の防水性能を両立。サーバールームや医療施設、工場などの重要設備における水漏れ事故を早期に発見し、無電圧リレー接点出力により外部機器へ迅速に通報します。

型番： WL-SH1
製品名： 漏水センサー（スポット型）
方式 / カテゴリ： 電極式スポット検知 / 制御・防犯機器
主な用途： サーバールーム、受電設備、空調機下、厨房、医療機器周辺の漏水監視
設置場所 / 対応環境： 屋内・屋外（床面据置） / IP67相当（日常生活防水構造）
電源 / 通信： DC10〜30V（極性なし） / 無電圧C接点出力

資料ダウンロード

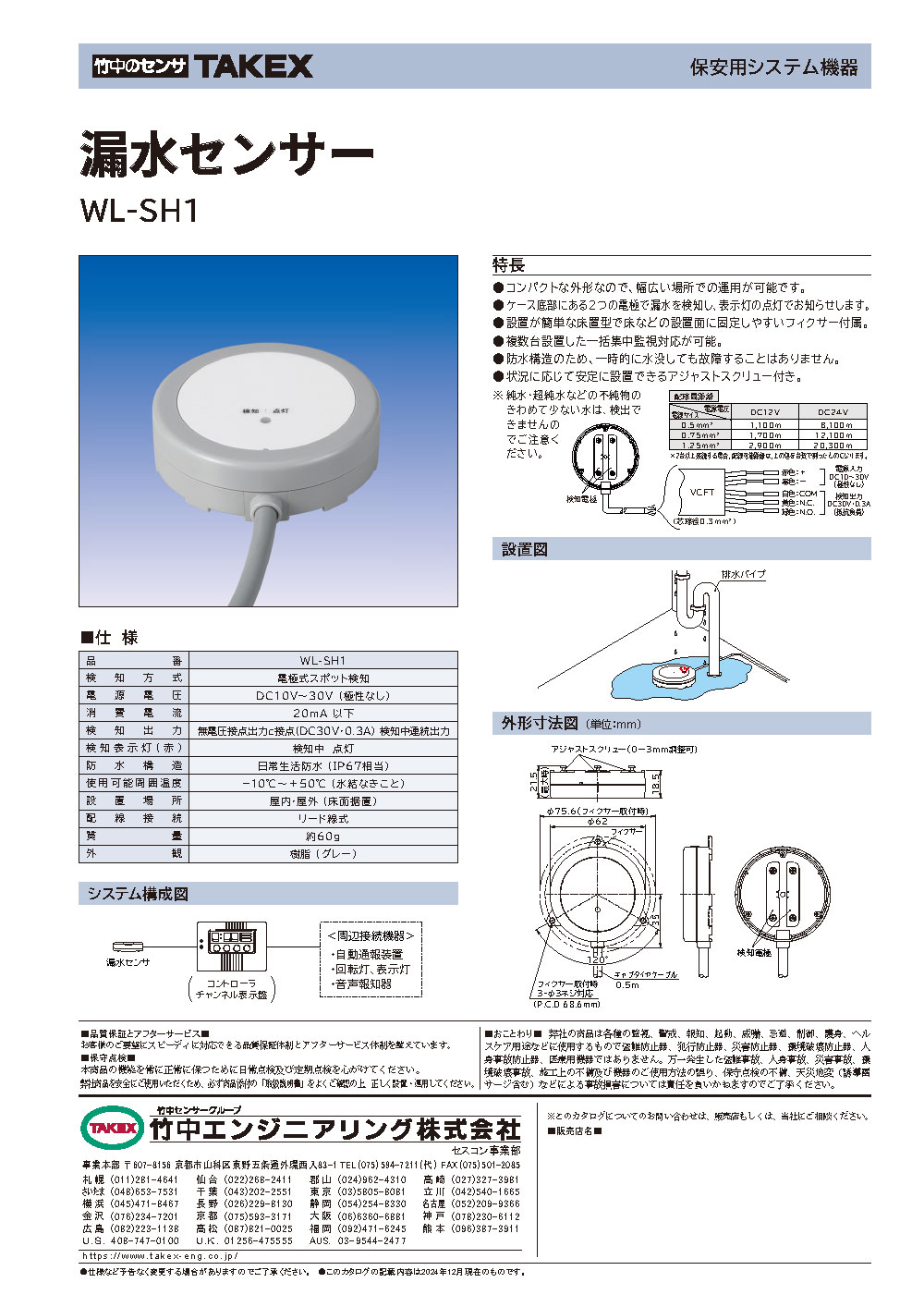

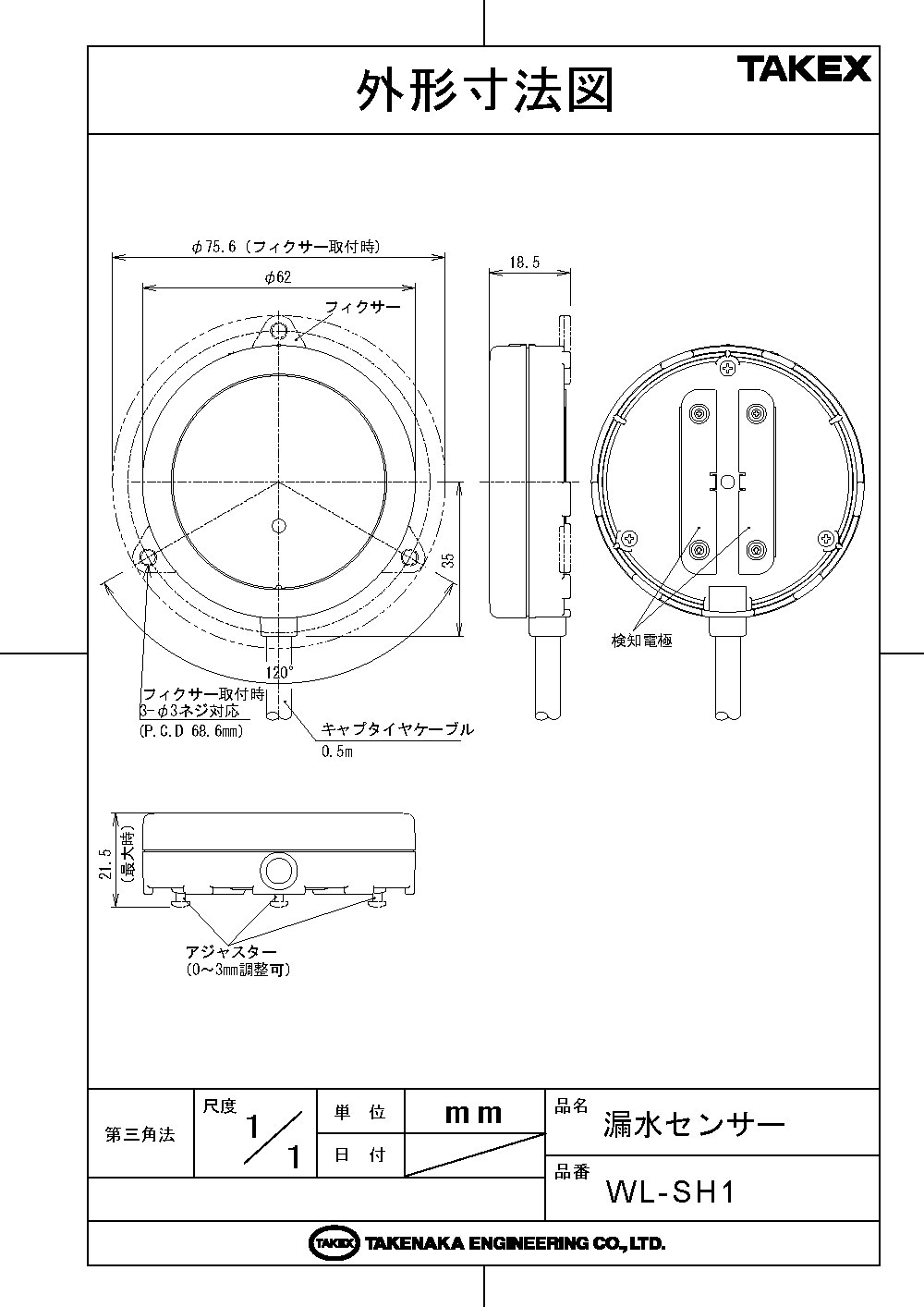

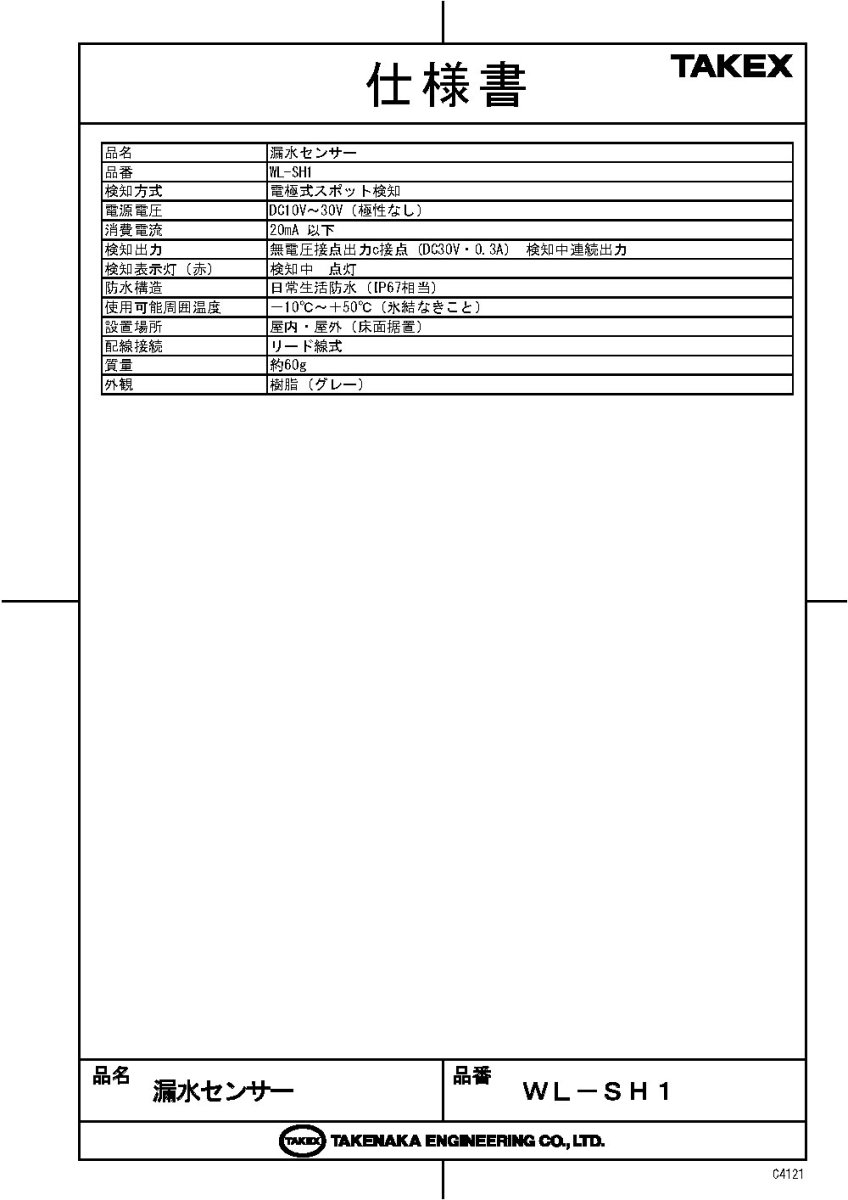

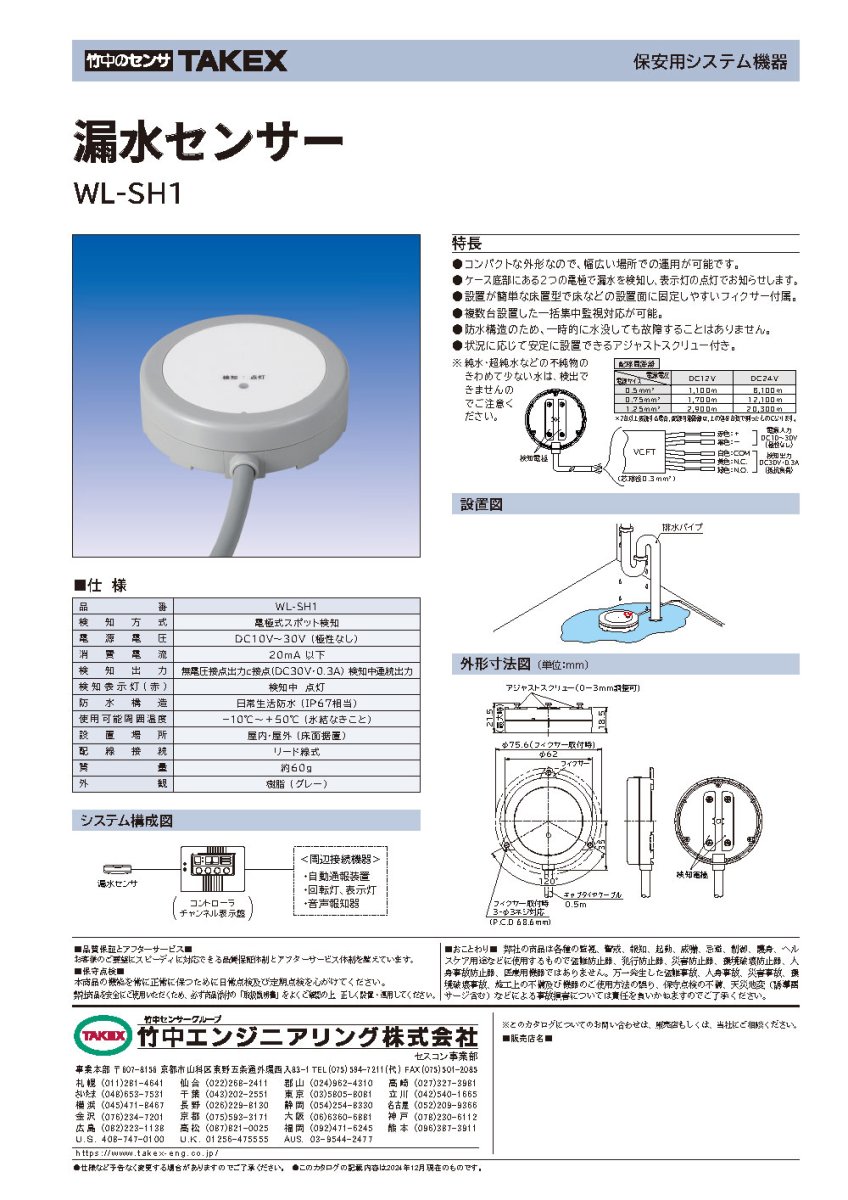

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

データセンター・サーバールームの床下監視
ビル管理における空調機からのドレン漏れ検知
受電設備・キュービクル内の浸水監視
医療施設や研究室の精密機器周辺の漏水対策
厨房や洗面室などの水回り設備周辺

導入前に確認したいポイント

純水・超純水などの不純物の少ない水は検知できません
氷結や結露が発生しやすい場所は避けてください
設置面が導電性素材の場合は絶縁処理が必要です
広範囲の検知が必要な場合は複数台設置をご検討ください

特長

一体型コンパクト設計による優れた運用性

検知電極と信号変換回路が1つの筐体に内蔵されているため、外部に別体のコントローラーを設置する必要がありません。限られたスペースや、目立たせたくない場所でもスマートに設置・運用が可能です。

信頼性の高い電極式スポット検知テクノロジー

本体底面にある2つの電極間に液体が接触し、導通することで漏水を検知する物理的な検知方式を採用。マイコン制御により、瞬時に電気抵抗の変化を捉え、確実な発報動作を実現します。

IP67相当の防水構造による高耐久性

日常生活防水構造（IP67相当）を備えているため、一時的に水没するような過酷な現場環境でも故障しにくく、環境変化に対して高い堅牢性を保持しています。復旧後の再利用も容易です。

床面の不備を吸収するアジャストスクリュー

底面に3本のアジャストスクリューを装備。設置面が完全に平坦でない場合でも、最大3mm程度の段差を調整し、検知電極が正確に床面へ接地するようにセッティングすることが可能です。

容易な施工を実現する床置型フィクサー付属

基本は置くだけの床置型ですが、付属のフィクサーを使用することで床面への固定が可能です。配線の引っ張りによる位置ズレや転倒を防止し、安定した検知状態を長期にわたって維持します。

一括集中監視に対応する無電圧C接点出力

外部制御盤や警報システム、ネットワークゲートウェイと連携しやすい無電圧C接点（a接点/b接点兼用）を出力します。複数台を並列接続することで、広範なエリアの一括監視も可能です。

電源極性なしでミスを防ぐ親切設計

電源入力はDC10V〜30Vの広範囲に対応しており、極性を問いません。現場での配線ミスを未然に防ぎ、施工時間を短縮するとともに、既存の様々な電源システムへの組み込みが容易です。

視認性の高い検知表示灯（赤色LED）

本体上部に赤色のLED表示灯を搭載。漏水検知時に点灯するため、複数台設置している現場でも、どのセンサーが反応しているかを一目で特定することができ、迅速な初期対応をサポートします。

    選定時に評価したい強み
    即時性： 電極間の導通を直接捉えるため、水に触れた瞬間に発報が可能。
柔軟性： 極性なし電源とC接点出力により、あらゆる上位システムと接続可能。
安定性： 3点支持のアジャストスクリューにより、現場の凹凸に左右されず設置可能。
堅牢性： IP67相当の防水性能で、浸水が発生した際もデバイス自体を保護。



施工・設置ガイド

確実な検知を行うため、設置時は検知電極が必ず下向きになり、床面に密着していることを確認してください。汚れや脂分が電極に付着すると感度が低下するため、設置後の清掃を推奨します。

配線定義

芯線色	機能	備考
赤・黒	電源入力	DC10V〜30V（極性なし）
白	COM（共通）	接点出力共通端子
黄	N.C.（常時閉）	b接点として使用する場合
緑	N.O.（常時開）	a接点として使用する場合

推奨配線距離（電源電圧による制限）

電線サイズ	12V供給時	24V供給時
φ0.65mm	350m	2,600m
φ0.90mm	700m	5,100m
φ1.20mm	1,300m	9,100m

トラブルシューティング

現象	推定原因	処置
全く動作しない	電源電圧不足、配線断線	テスターで電源電圧(10〜30V)を確認してください。
水がないのに発報する	電極表面の汚れ、結露、ゴミの介在	電極をアルコールや柔らかい布で清掃してください。
検知灯はつくが、警報が出ない	接点出力の接続ミス、設定不一致	COM/NO/NCの配線と、受信機側のa/b接点設定を確認してください。
動作が不安定	設置面の導電性、アジャスト不足	設置面が金属等の場合は絶縁シートを敷き、3点を接地させてください。

製品仕様

項目	内容
品名	漏水センサー
品番	WL-SH1
検知方式	電極式スポット検知
電源電圧	DC10V〜30V（極性なし）
消費電流	20mA以下
検知出力	無電圧接点出力c接点（DC30V・0.3A）検知中連続出力
検知表示灯（赤）	検知中点灯
防水構造	日常生活防水（IP67相当）
使用可能周囲温度	－10℃〜＋50℃（氷結なきこと）
設置場所	屋内・屋外（床面据置）
配線接続	リード線式（キャブタイヤケーブル）
質量	約60g
外観	樹脂（グレー）

FAQ

Q：純水や超純水の漏水も検知できますか？ A：いいえ、できません。本製品は水の導電性を利用して検知するため、不純物が極めて少なく電気が通りにくい純水などは検知対象外となります。

Q：電源のプラスとマイナスを逆に接続しても壊れませんか？ A：はい、本製品は電源極性がない設計となっておりますので、どちら向きに接続しても正常に動作します。

Q：床がデコボコしている場所でも設置できますか？ A：底面のアジャストスクリューを調整することで、最大3mm程度の段差であれば吸収し、電極を適切に接地させることが可能です。

Q：センサーが一度水没してしまった場合、買い替えが必要ですか？ A：IP67相当の防水構造を有しているため、一時的な水没であれば故障せず、乾燥させて清掃することで再利用が可能です。

Q：動作確認はどのように行えばよいですか？ A：電極間を水道水を含ませた布などで短絡させてください。本体の赤色LEDが点灯し、リレー出力が動作すれば正常です。

Q：屋外で使用することは可能ですか？ A：はい、屋外の床面据置にも対応していますが、常時水に浸かる場所や、電極にゴミが溜まりやすい場所は避けてください。

Q：配線は何メートルまで延長できますか？ A：供給電圧と電線径によります。24V供給でφ0.9mmの線を使用した場合、最大約5,100mまでの延長が目安となります。

Q：出力接点の種類を教えてください。 A：無電圧のC接点（a接点およびb接点）を備えています。接続先の機器に合わせて使い分けることが可能です。

Q：設置後に気をつけるメンテナンスはありますか？ A：電極に埃や指紋（油分）がつくと感度が落ちたり誤動作の原因になります。定期的に綿棒などで清掃することをお勧めします。

Q：酸やアルカリの溶液も検知できますか？ A：電極の腐食やセンサーの故障の原因となるため、酸・アルカリ・有機溶剤などの検知には使用しないでください。
