ワンケーブル5メガAHDデイナイトカプセルカメラ [VCC-IR970AH-BL]

ワンケーブル5メガAHDデイナイトカプセルカメラ [VCC-IR970AH-BL]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 5メガピクセル AHD3.0 ワンケーブル（電源重畳） 屋内用ドームカメラ

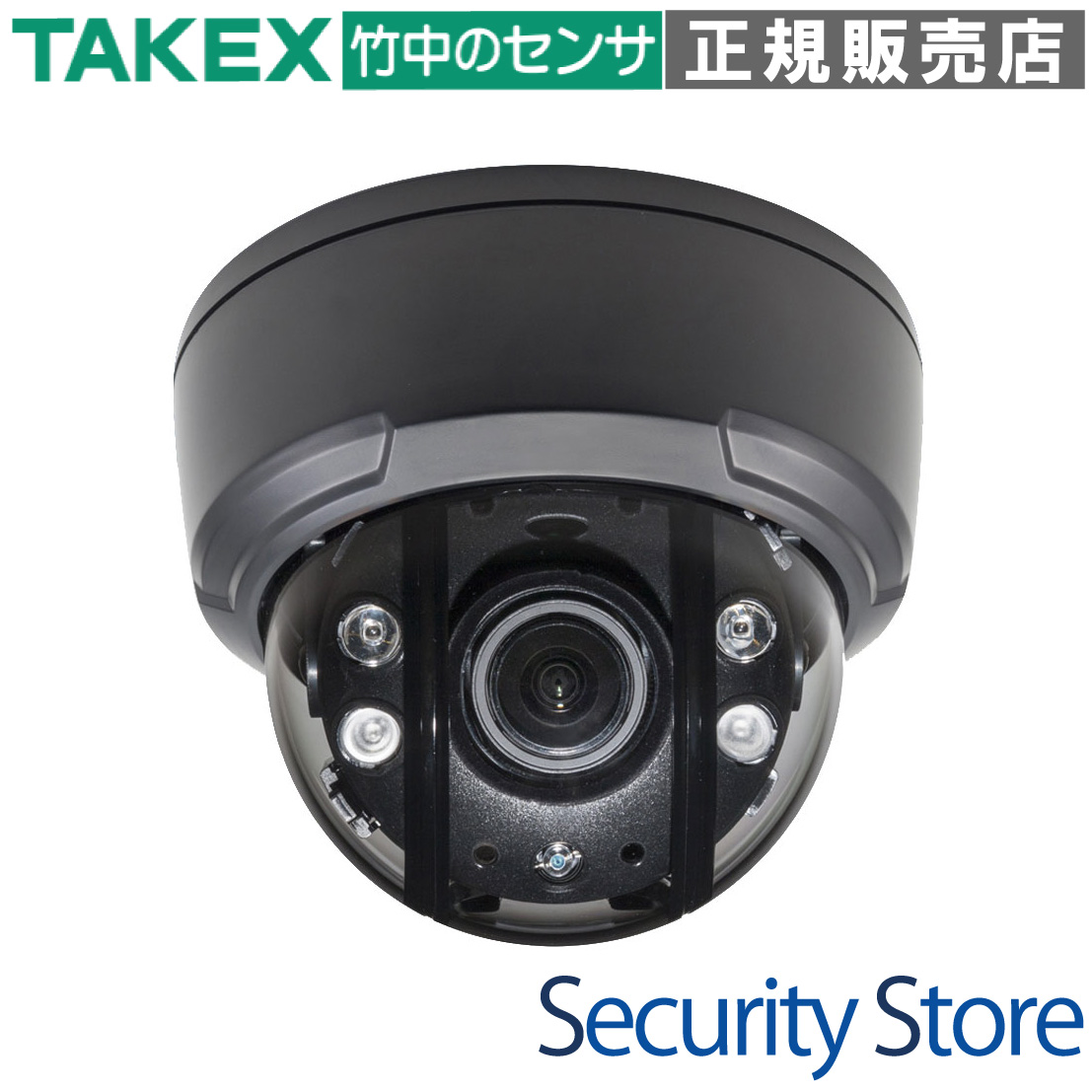

VCC-IR970AH-BL ワンケーブル5メガAHDデイナイトカプセルカメラ

500万画素の超高解像度イメージングと、同軸ケーブル1本で伝送可能な利便性を両立したハイエンドドームカメラです。

SONY STARVIS 2センサーの採用により、従来のフルHDを大きく上回る高精細な映像出力を実現。電動バリフォーカルレンズとオートフォーカス機能を搭載しており、設置後の画角調整も遠隔または手元でスムーズに行えます。

  • 型番： VCC-IR970AH-BL
  • 解像度： 2592×1944 (5M) / 2560×1440 (4M) / 1920×1080 (2M)
  • 給電方式： 専用電源からのワンケーブル（重畳方式） または DC12V
  • レンズ： f=2.7mm〜12mm（電動ズーム・オートフォーカス対応）
  • 設置場所： 屋内（天井・壁面対応）
VCC-IR970AH-BL ワンケーブル5メガAHDデイナイトカプセルカメラ

資料ダウンロード

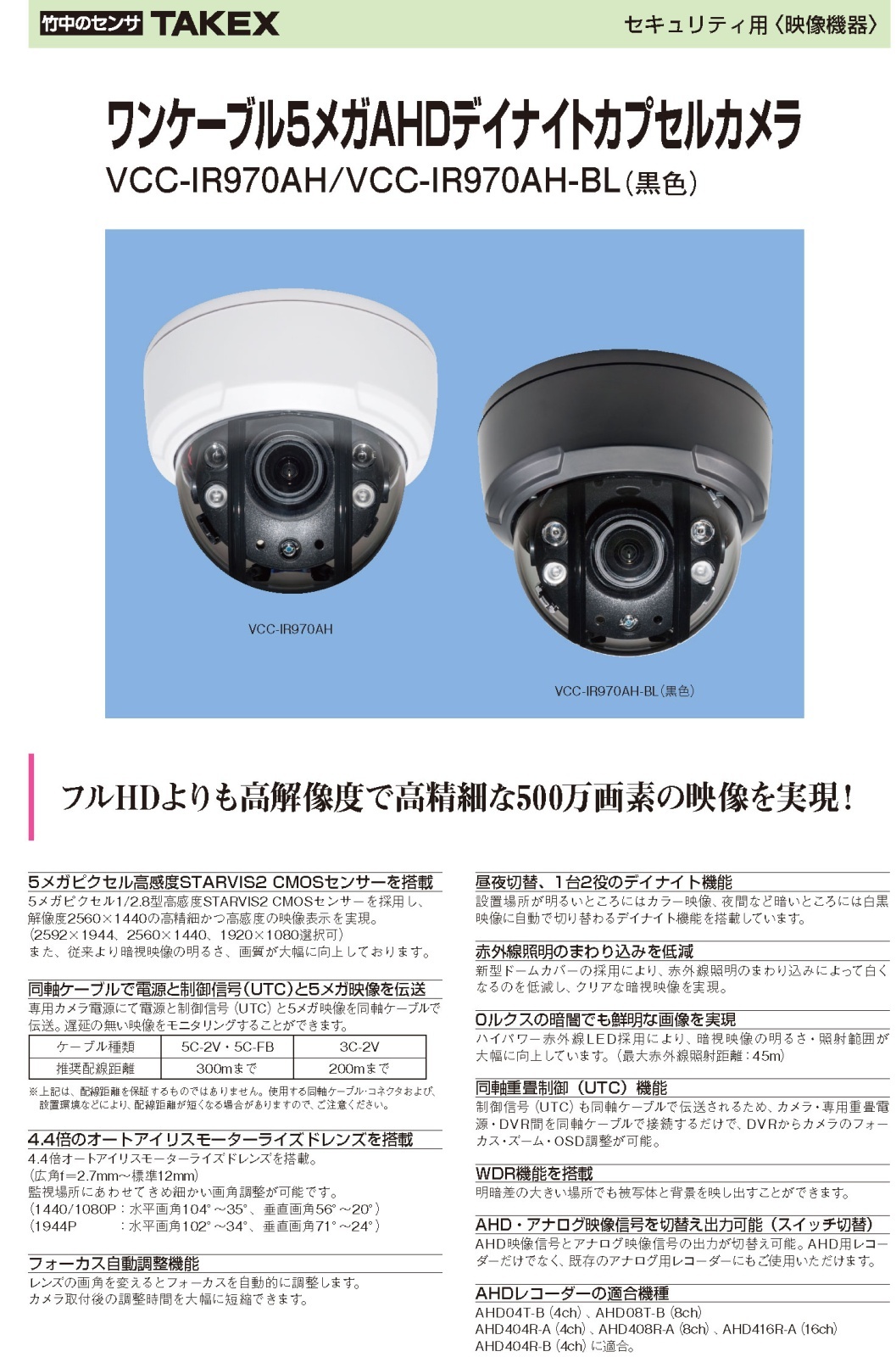

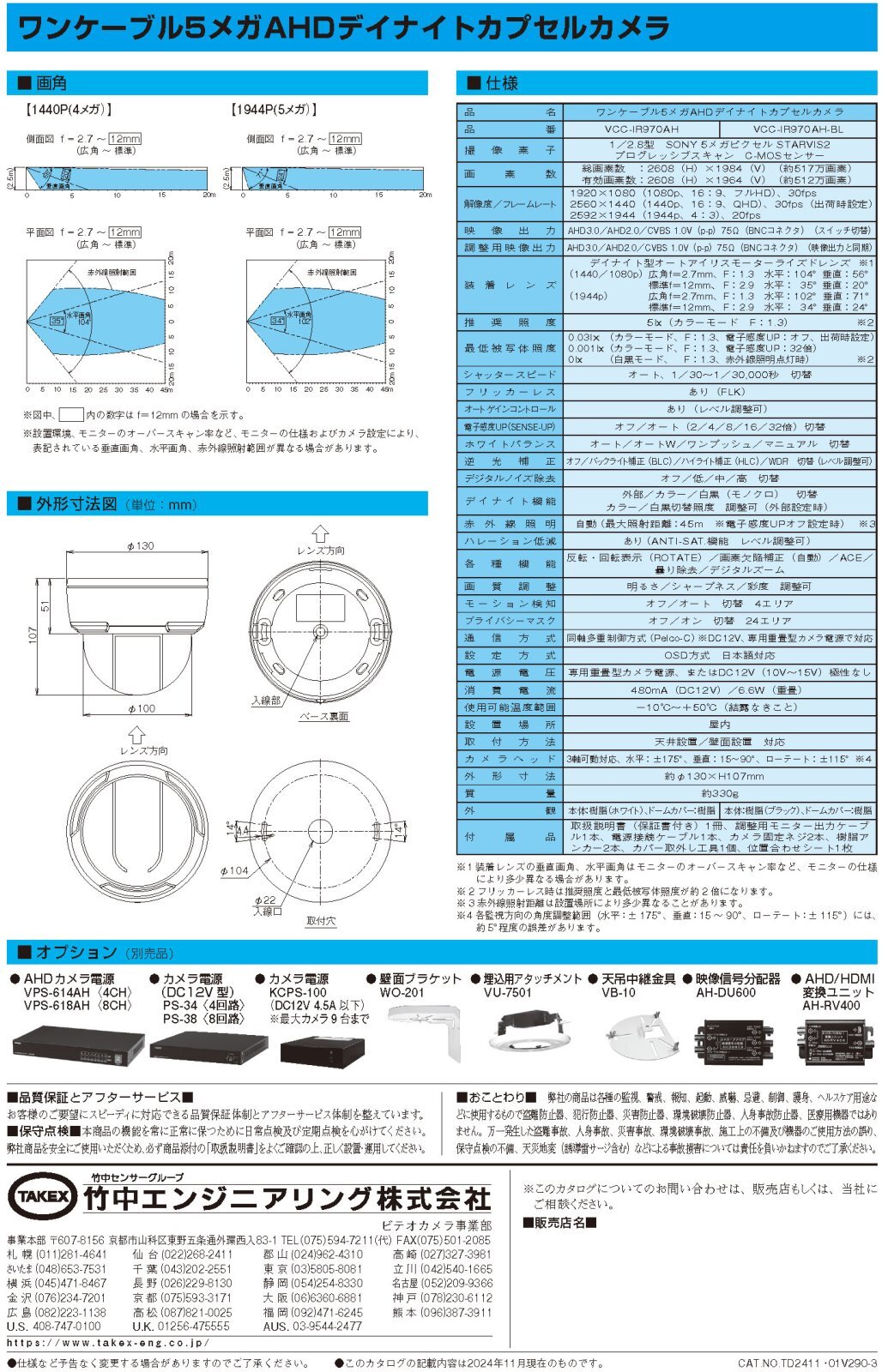

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 店舗やオフィスでの高精細な監視
  • レジ周辺や受付での顔・手元の判別
  • 既存の同軸配線を活用した高画質化改修
  • 天井高のある施設での遠隔画角調整
  • 夜間無人になる倉庫や通路の暗視監視

導入前に確認したいポイント

  • 接続先のレコーダーがAHD 5M/4Mに対応しているか
  • ワンケーブル（重畳）駆動時は専用電源ユニットが必要
  • 屋内専用のため、屋外や水のかかる場所は不可
  • 同軸ケーブルの規格（3C-2V/5C-2V）による伝送距離制限

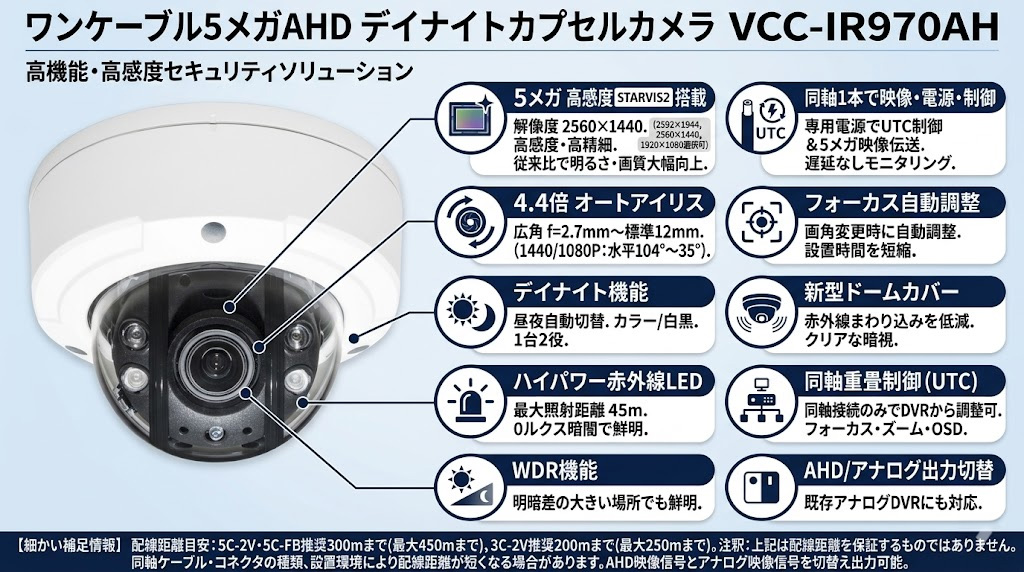

特長

5メガピクセル高感度STARVIS 2 CMOSセンサーを搭載

1/2.8型 SONY STARVIS 2 CMOSセンサーを採用。最大2592×1944の高精細な映像を実現し、従来機種よりも暗視映像の明るさと画質が大幅に向上しています。動体ブレの少ないプログレッシブスキャンにより、重要な瞬間を鮮明に記録します。

同軸ケーブル1本で電源・信号・映像を伝送

専用カメラ電源を使用することで、電源、制御信号(UTC)、および5メガピクセル映像を同軸ケーブル1本で伝送可能です。配線工事の簡略化とコスト削減に寄与し、遅延のないリアルタイムなモニタリングを可能にします。

4.4倍のオートアイリスモーターライズドレンズ

広角f=2.7mmから標準12mmまでの4.4倍電動ズームレンズを搭載。監視場所に合わせた細かな画角調整を、カメラを直接触ることなくOSD操作やレコーダーからの遠隔操作（UTC）で行えます。

施工時間を短縮するフォーカス自動調整機能

レンズの画角（ズーム）を変更すると、フォーカスを自動的に調整する機能を搭載。高所作業車などを用いた現場での調整作業時間を大幅に短縮し、常に最適なピント状態を維持します。

0ルクスの暗闇を照らすハイパワー赤外線LED

最大照射距離45mを誇る高輝度赤外線LEDを採用。新型ドームカバーの採用により、赤外線がカバー内部で回り込んで映像が白くなる現象を低減。夜間でもクリアな視界を確保します。

近距離の白とびを抑えるANTI-SATテクノロジー

赤外線照明による被写体のハレーション（白とび）を動的に抑制するANTI-SAT機能を実装。夜間の至近距離にいる人物の顔やナンバープレートなども、露出を最適化して識別性を高めます。

逆光に強いWDR（ワイドダイナミックレンジ）

明暗差の激しい窓際や入り口付近でも、背景の白飛びと被写体の黒つぶれを同時に補正。LINE WDRとFRAME WDRの選択が可能で、動きの有無に応じた最適な補正を選択できます。

UTC（同軸重畳制御）による遠隔設定

制御信号を同軸ケーブルに重畳させることで、レコーダー側からカメラのOSDメニュー操作、ズーム・フォーカス調整が可能です。メンテナンス時の現地作業負担を軽減します。

AHD/アナログ（CVBS）信号の切り替え出力

物理スイッチによりAHD信号とアナログ信号を切り替え可能。最新のAHDレコーダーだけでなく、既設のアナログレコーダーにも接続できるため、段階的なシステム更新にも対応します。

選定時に評価したい強み

  • 高密度な情報量： 5Mピクセルによる圧倒的な解像感で証拠能力が高い
  • 優れた施工性： 電動レンズ＋AFにより、設置後の微調整が圧倒的に楽
  • 安定した暗視性能： STARVIS 2と新型カバーにより、夜間画質が極めて安定
  • 柔軟な電源仕様： ワンケーブル方式とDC12V供給の双方に対応するデュアル設計

設置・配線仕様

同軸ケーブルの種類により、推奨される配線距離が異なります。設計時には以下の表をご参照ください。

ケーブル種類 推奨配線距離（高画質維持） 最大配線距離（映像出力限界）
3C-2V 200m まで 250m まで
5C-2V / 5C-FB 300m まで 450m まで

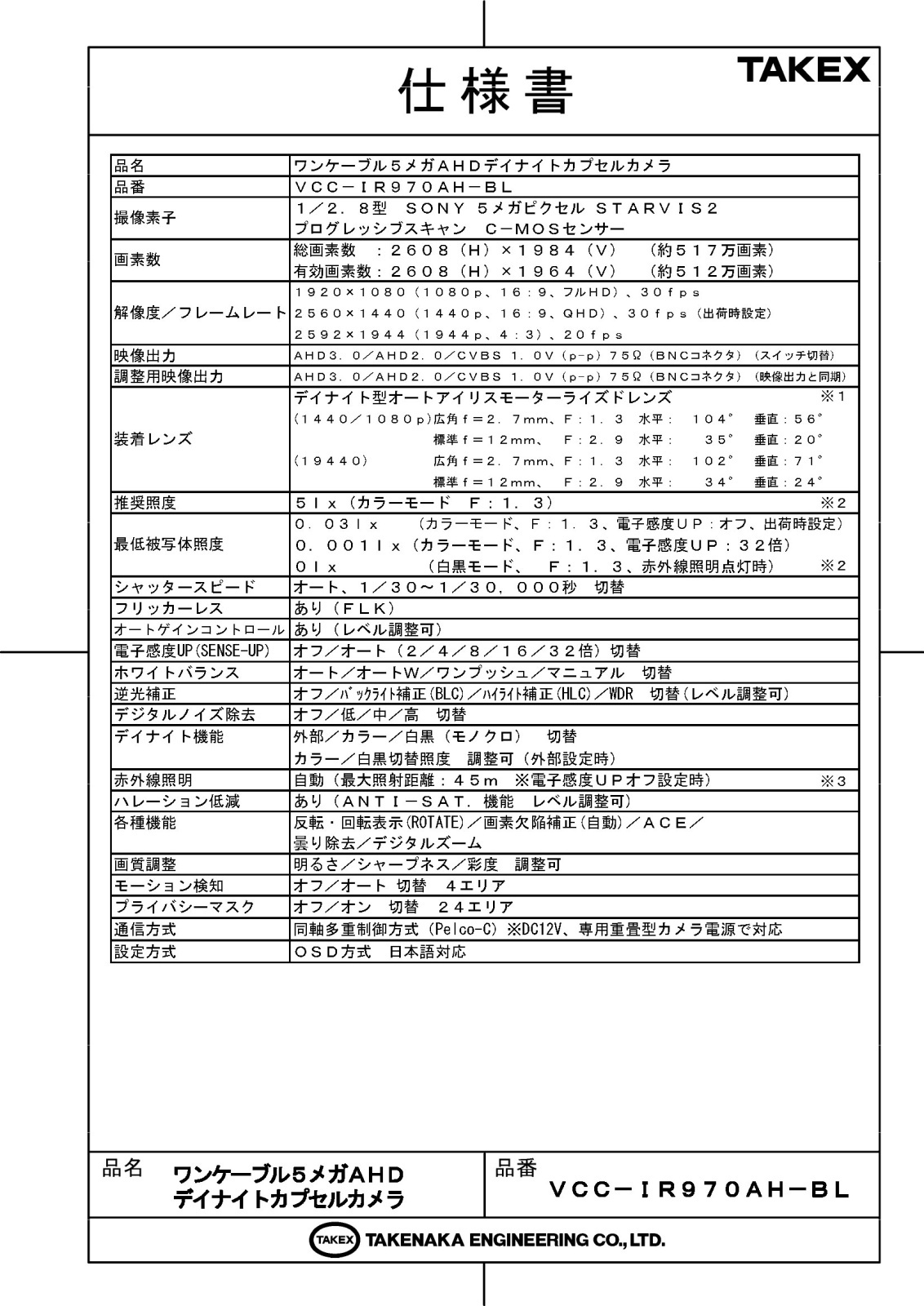

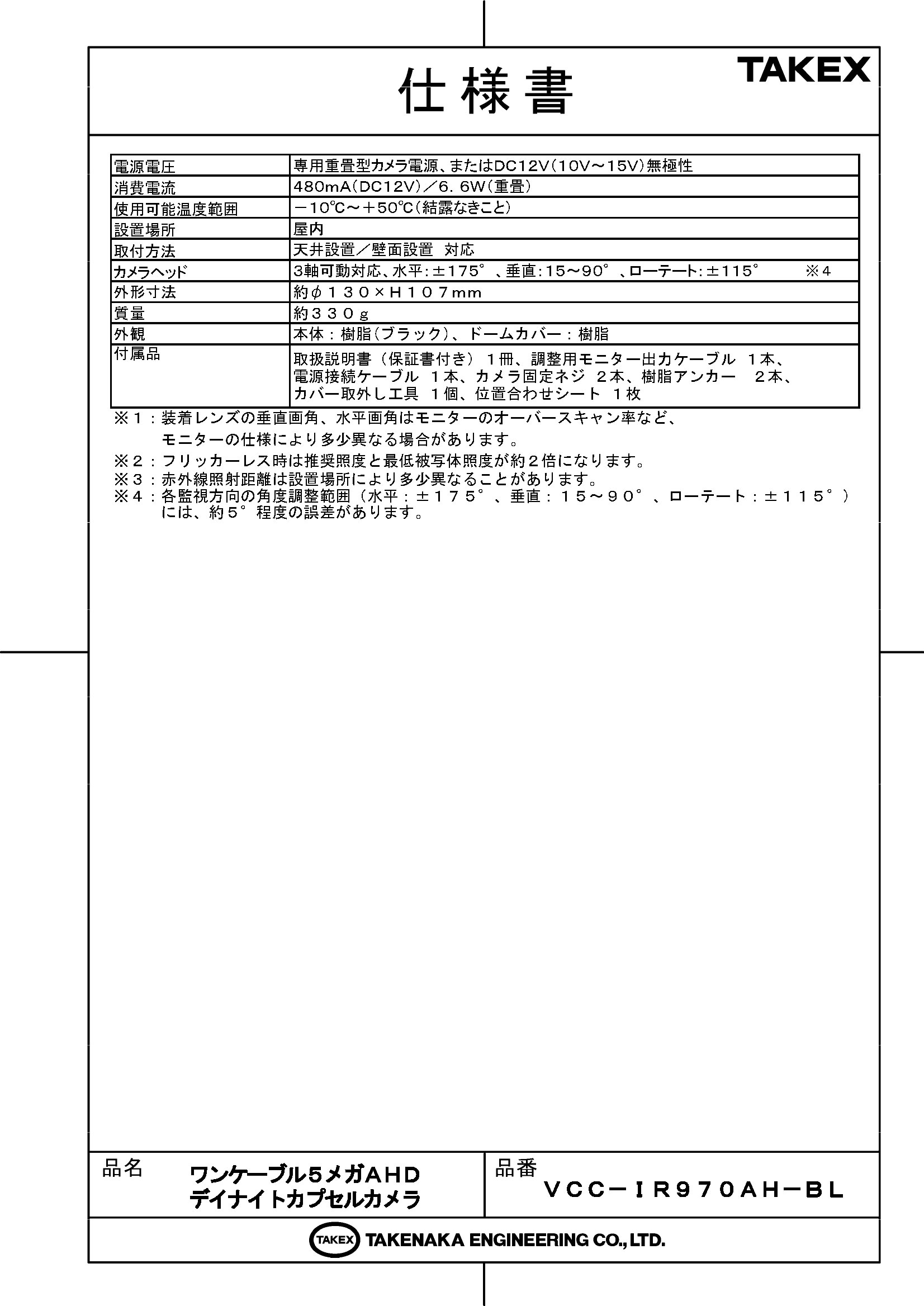

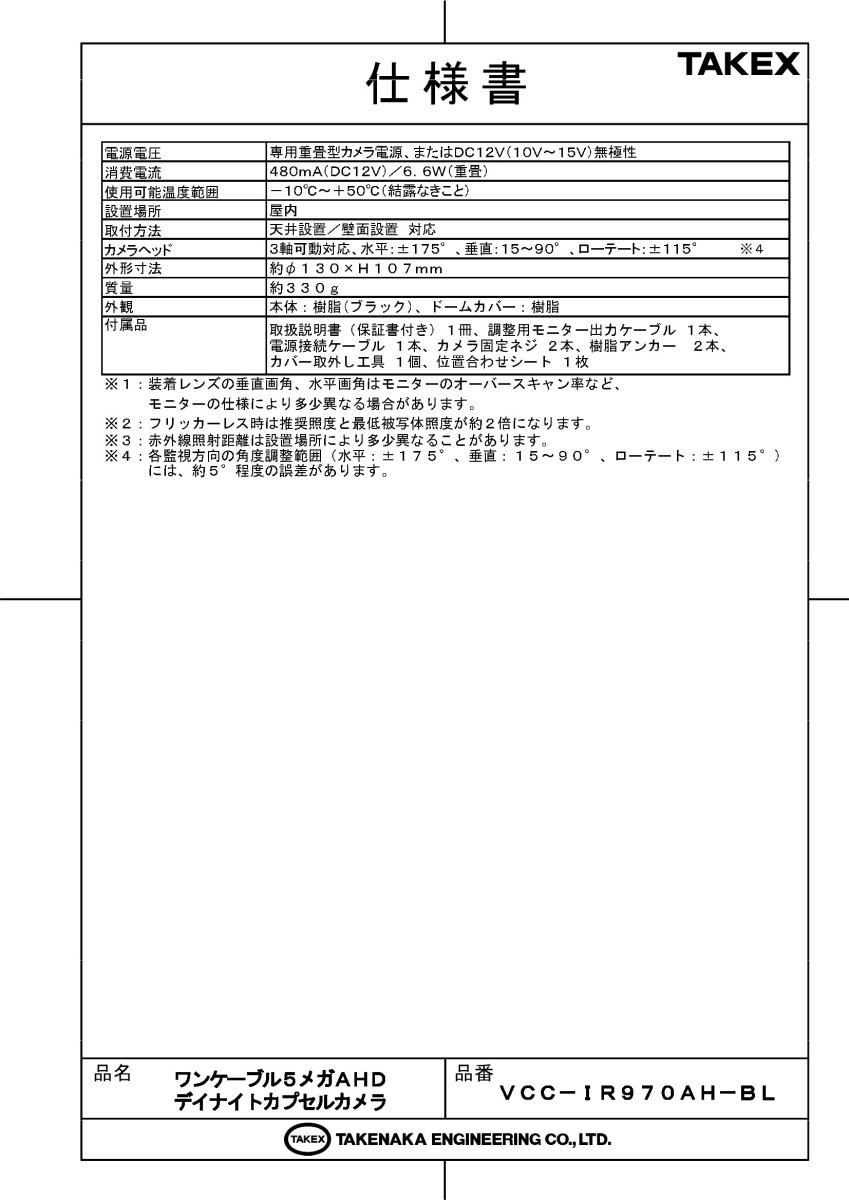

製品仕様

項目 内容
撮像素子 1／2.8型　SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
有効画素数 2608 (H) × 1964 (V)　（約512万画素）
解像度／フレームレート 2592×1944 (20fps)、2560×1440 (30fps)、1920×1080 (30fps)
映像出力 AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (BNCコネクタ) (スイッチ切替)
装着レンズ デイナイト型オートアイリスモーターライズドレンズ
f＝2.7mm 〜 12mm、F1.3 〜 F2.9
画角 (1440p) 水平：104°〜35°　垂直：56°〜20°
画角 (1944p) 水平：102°〜34°　垂直：71°〜24°
最低被写体照度 0.03 lx（カラー）、0.001 lx（電子感度UP 32倍）、0 lx（赤外線点灯時）
電子感度UP オフ／オート (2／4／8／16／32倍) 切替
逆光補正 オフ／BLC／HLC／WDR 切替
デイナイト機能 外部／カラー／白黒 切替
赤外線照明 高輝度LED、自動（最大照射距離：45m）
電源電圧 専用重畳型カメラ電源、またはDC12V (10V〜15V) 無極性
消費電流／電力 480mA (DC12V) ／ 6.6W (重畳駆動時)
使用可能温度範囲 －10℃〜＋50℃ (結露なきこと)

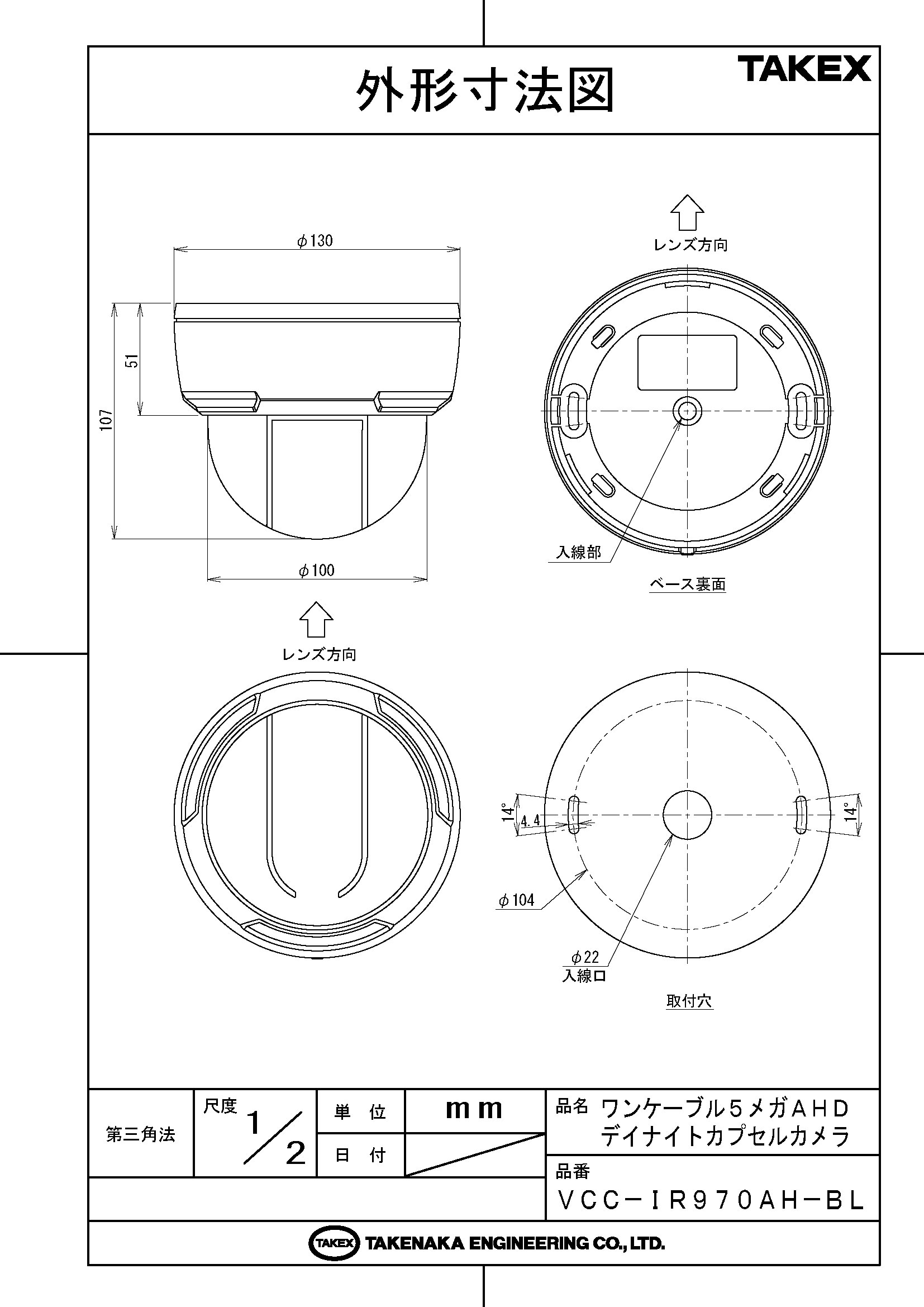

外形寸法／質量 約 φ130 × H107mm ／ 約 330g

FAQ

Q：ワンケーブル方式とは何ですか？ A：同軸ケーブル1本で、カメラへの電源供給と、カメラからの映像・制御信号伝送を同時に行う方式です。配線が1本で済むため施工が容易になります。
Q：5メガピクセル（5M）で出力するにはどうすればいいですか？ A：本体のスライドスイッチを「4M AHD」に合わせた後、OSDメニューの「システム」→「OUTPUT」から「1944P/20 (5M)」を選択し保存してください。
Q：UTC制御とはどのような機能ですか？ A：同軸ケーブルを通じてカメラの設定（ズーム、フォーカス、OSDメニュー）をレコーダー側からリモート操作できる機能です。
Q：屋外に設置することは可能ですか？ A：本製品は屋内専用仕様です。屋外や湿気の多い場所への設置は故障の原因となるため、避けてください。
Q：夜間に映像が激しく点滅することがあります。 A：カメラの至近距離（約1m以内）に壁などの障害物があると、赤外線が反射して照度センサーが誤作動する場合があります。障害物を避けて設置してください。
Q：調整用モニター出力と本線を同時に繋いでもいいですか？ A：同時接続するとインピーダンス不整合により、映像が白黒になったり歪んだりする場合があります。調整用出力を利用する際は、本線を外して使用することを推奨します。
Q：ピントが合いにくい場合の対処法は？ A：OSDメニューの「MOTORIZED」内にある「INITIAL」を実行してレンズの原点復帰を行ってください。
Q：アナログレコーダーに接続できますか？ A：はい、本体のスライドスイッチを「CVBS」に切り替えることで、従来のアナログ映像信号として出力が可能です。
Q：WDRを有効にすると映像に縞模様が出ます。 A：蛍光灯下などでWDRを使用すると、フリッカー（ちらつき）と干渉して縞模様が出ることがあります。その場合はWDRをOFFにし、BLC（逆光補正）で代用してください。
Q：使用できる同軸ケーブルの最大長は？ A：5C-2Vケーブル使用時で最大450mですが、高画質を維持するためには300m以内での使用を推奨します。
