PS-200 プルスイッチ TAKEX 竹中エンジニアリング [PS-200]

PS-200 プルスイッチ TAKEX 竹中エンジニアリング [PS-200]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 制御用プルスイッチ 無電圧リレー接点 冷凍倉庫対応

PS-200 制御用プルスイッチ

冷凍倉庫などの極低温環境から炎天下の屋内まで、過酷な現場で安定して動作する堅牢な制御用プルスイッチです。物理的なメカニカル機構を採用することで電子部品の故障リスクを排除し、シャッターや自動ドアの確実な開閉操作を実現します。

  • 型番： PS-200
  • 製品名： プルスイッチ
  • 方式 / カテゴリ： 物理接点式制御スイッチ（無電圧リレー接点）
  • 主な用途： 冷凍倉庫の防熱扉、工場シャッター、自動ドアの開閉制御
  • 対応環境： -25℃ 〜 +60℃（屋内専用）
  • 接点容量： AC250V 5A（C接点：COM/NO/NC）

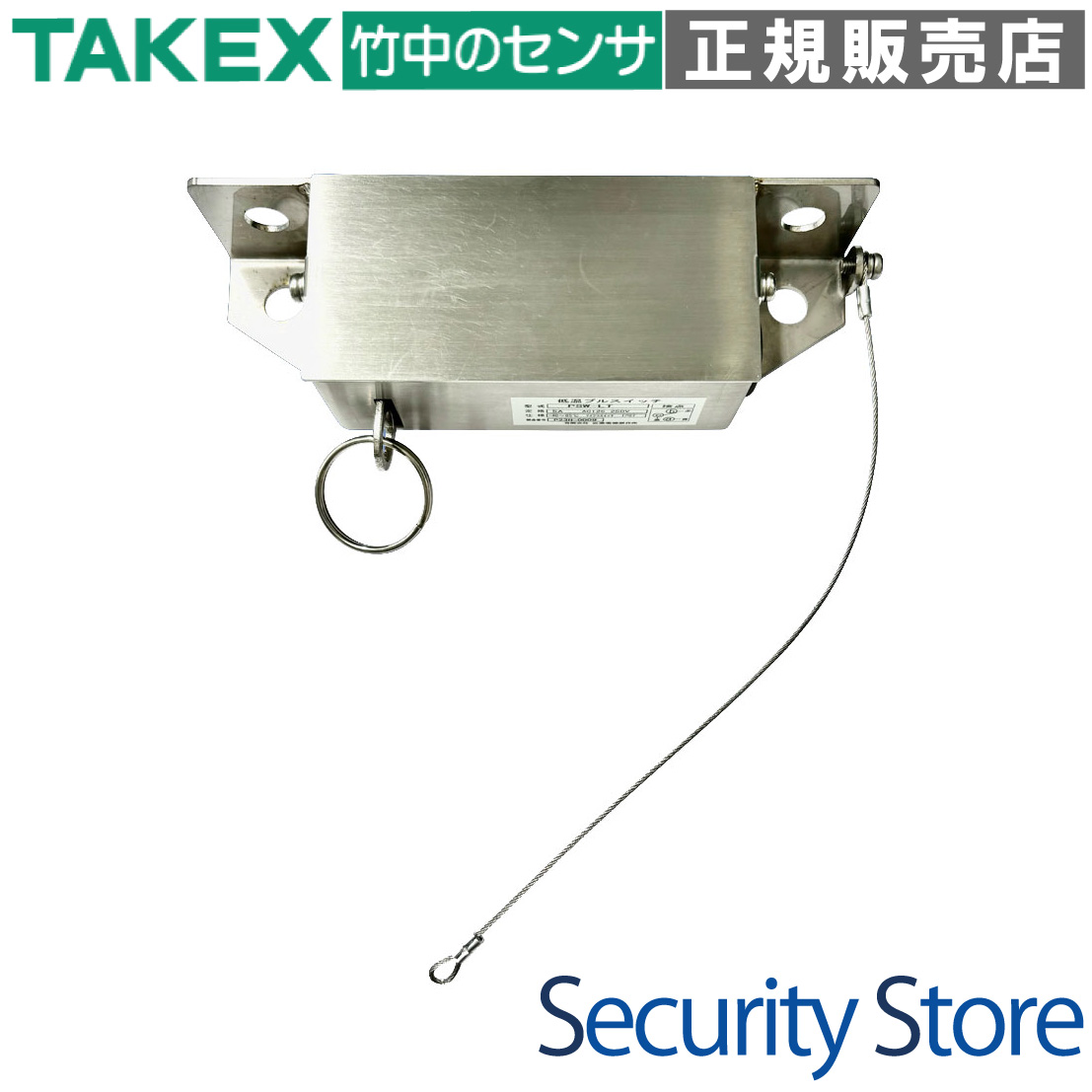

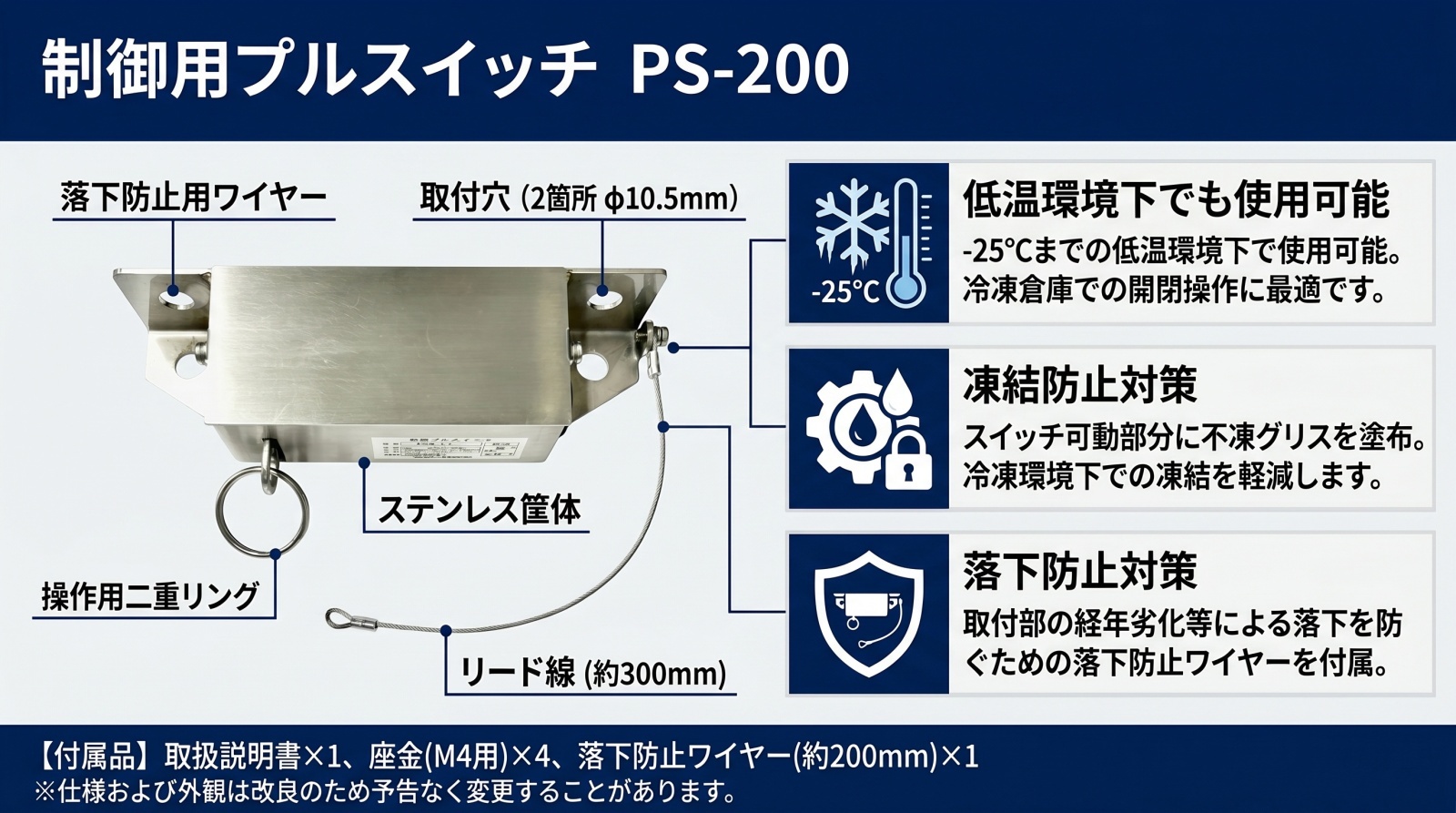

プルスイッチ PS-200 の外観画像

資料ダウンロード

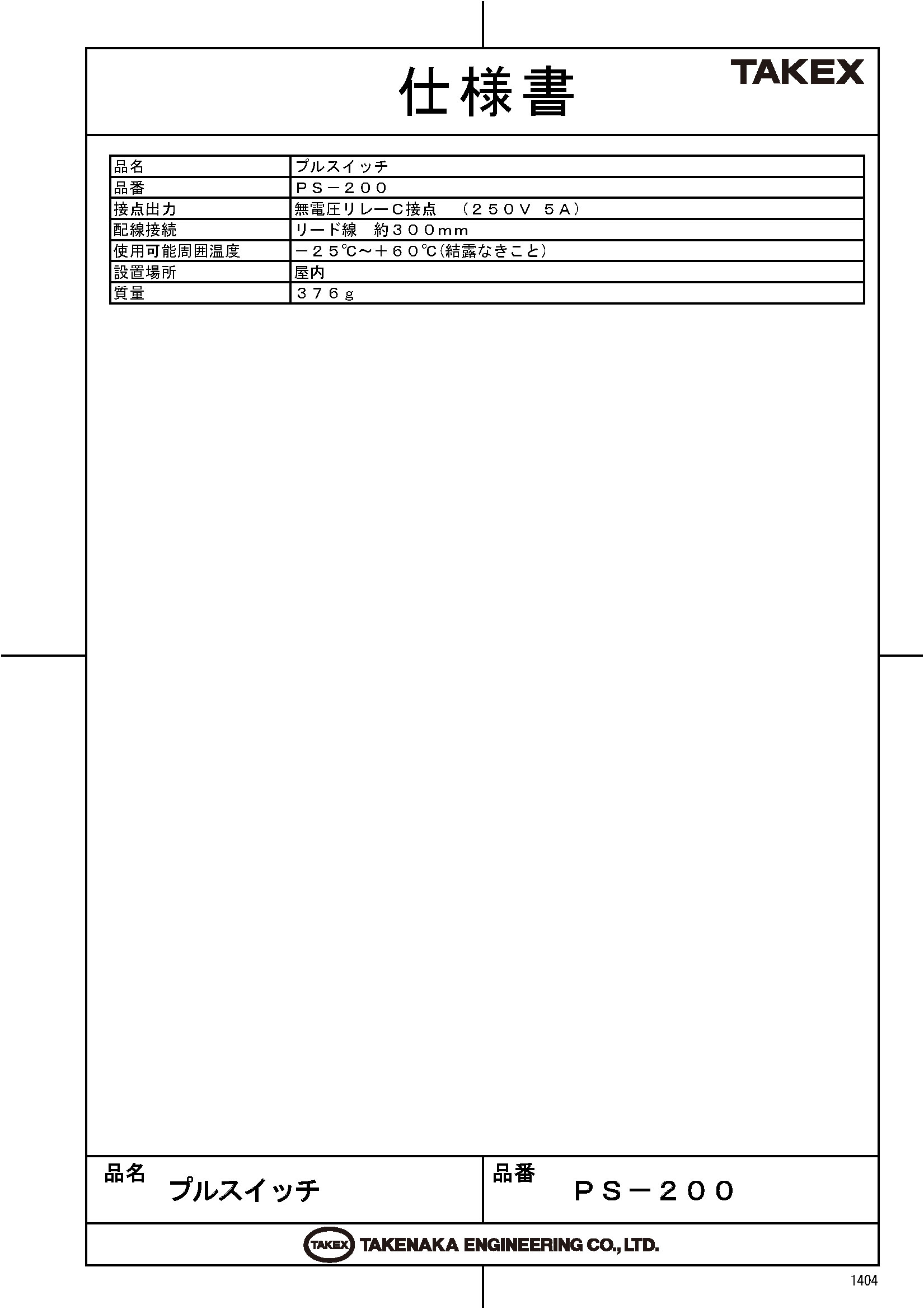

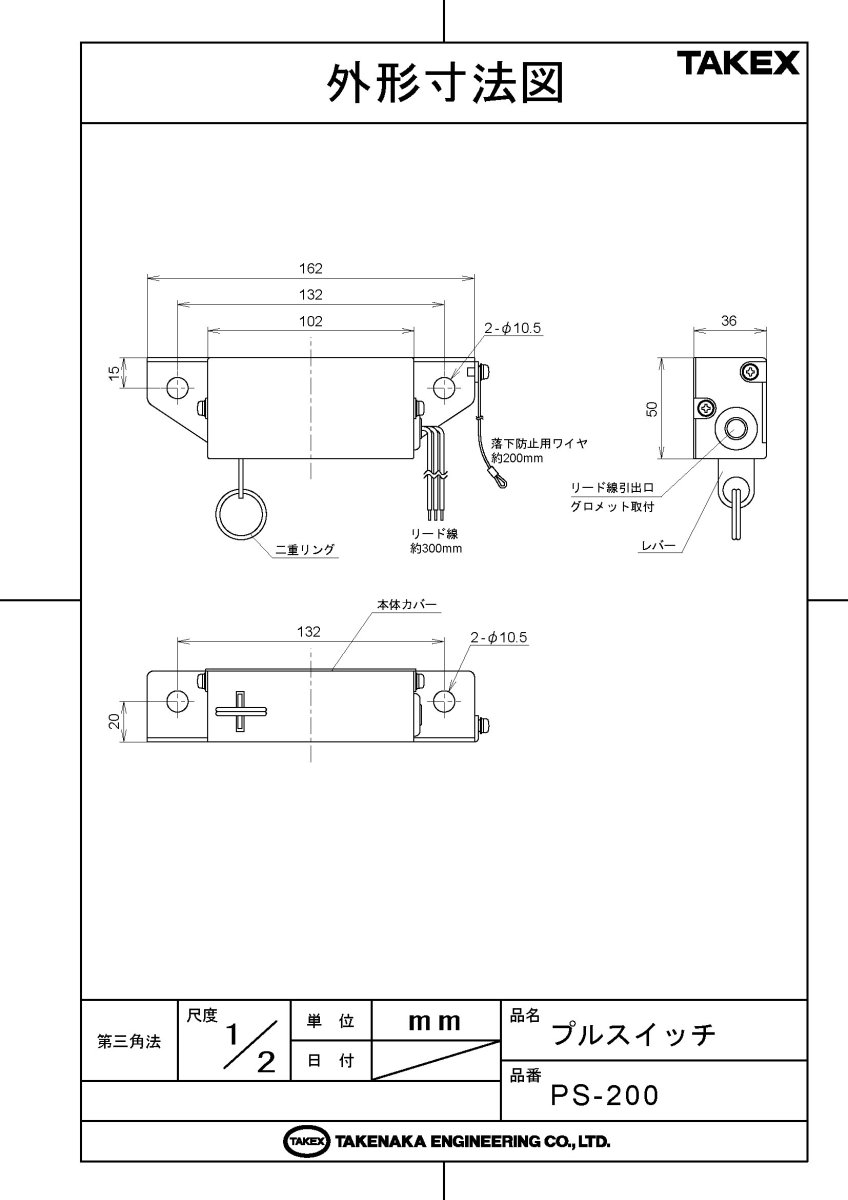

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 冷凍・冷蔵倉庫の内部および出入口
  • フォークリフトが行き来する工場シャッター
  • 高機能なセンサーが誤報を起こしやすい環境
  • 電源確保が難しい場所でのスイッチ増設

導入前に確認したいポイント

  • 操作用の「引き紐」は別売（PS-RP等）です
  • 防水構造ではないため、雨が当たる屋外は不可
  • 動作確認用のLEDは搭載されていません
  • 50kgを超える過度な荷重は避けてください

特長

-25℃の低温環境下でも確実に動作

-25℃から+60℃という非常に広い動作温度範囲を実現。一般的な電子機器では動作が不安定になりやすい冷凍倉庫などの過酷な低温環境下においても、物理接点機構により確実な信号出力を維持します。

凍結による固着を防ぐ不凍グリスを採用

スイッチの可動部分には、低温時でも硬化しにくい特殊な不凍グリスを塗布しています。冷凍環境で発生しやすい「結露による凍結」や「動作の重み」を軽減し、常に滑らかな操作感を提供します。

故障リスクを最小化するシンプル機構

複雑な電子基板やマイコンをあえて搭載せず、引き紐を引く物理エネルギーで直接リレーを駆動させる「メカニカル方式」を採用。落雷によるサージノイズや電子部品の寿命に左右されない、圧倒的な信頼性を誇ります。

安全を担保する落下防止ワイヤーを標準装備

高所設置時の経年劣化や予期せぬ衝撃による本体脱落を防ぐため、長さ約200mmの金属製落下防止ワイヤーを付属。万が一のボルト抜け時にも人身事故を防ぐフェイルセーフ設計です。

制御盤を選ばない無電圧リレー接点出力

接点出力はAC250V 5Aと余裕のある容量を確保。C接点（COM/NO/NC）構成のため、自動ドアの開信号（a接点）から安全回路の割り込み（b接点）まで、あらゆる制御システムに柔軟に適合します。また、物理接点のため電磁ノイズにも非常に強力です。

多様な施工環境に応える柔軟な固定方式

標準のM10ボルト固定に加え、M4ネジでの固定も可能です。付属の専用座金を使用することで、既存のネジ穴や軽量鉄骨への取り付けなど、現場の状況に応じた確実な施工が行えます。

選定時に評価したい強み

  • 極限環境への耐性： 冷凍倉庫内での運用を前提とした専用設計。
  • メンテナンスフリー： 電池交換や感度調整が不要な、設置して終わりの簡便さ。
  • ノイズ耐性： モーター駆動部周辺でも誤動作しない物理スイッチの確実性。
  • 施工性： 300mmのリード線と2種類の取付ピッチによる高い現場対応力。

施工・設置ガイド

本製品は「壁面」および「天井」の両方に設置可能です。操作者の安全と機器の長寿命化のため、以下のガイドに従って施工してください。

確認項目 この製品での考え方
取付ボルト M10ボルトを推奨。M4ネジ使用時は必ず付属の座金を使用してください。
落下防止対策 付属のワイヤーを、本体固定ボルトとは別の躯体に必ず固定してください。
配線処理 未使用のリード線（赤または青）は必ず絶縁処理を行ってください。
操作荷重 50kg以上の力で引かないよう、操作者への周知または紐の長さ調整を行ってください。

配線・端子仕様

本体から引き出された300mmのリード線の配線色は以下の通りです。

線の色 機能 備考
黒 COM（共通） 制御盤の共通端子へ接続
青 NO（常時開） 紐を引いた時に「ON」になる回路に使用（a接点）
赤 NC（常時閉） 紐を引いた時に「OFF」になる回路に使用（b接点）

製品仕様

項目 内容
品名 プルスイッチ
品番 PS-200
接点出力 無電圧リレーC接点（AC250V 5A）
配線接続 リード線（約300mm）
使用可能周囲温度 -25℃ 〜 +60℃（結露なきこと）
設置場所 屋内
質量 376g
付属品 取扱説明書×1、座金(M4用)×4、落下防止ワイヤー(約200mm)×1

FAQ

Q：冷凍倉庫のマイナス20度環境で使用できますか？ A：はい、可能です。本製品は-25℃まで対応しており、不凍グリスを採用しているため冷凍環境下での使用に最適です。
Q：操作用の紐は付属していますか？ A：いいえ、付属しておりません。別売のプルスイッチ用ヒモセット「PS-RP」などをご用意ください。
Q：動作確認用のLEDは点灯しますか？ A：本製品は完全なメカニカルスイッチのため、LEDインジケーターは搭載されていません。導通テストにはテスターをご使用ください。
Q：屋外の門扉などの操作に使えますか？ A：本製品は屋内専用です。防水構造ではないため、雨や直接水がかかる場所への設置は避けてください。
Q：接点容量はどのくらいですか？ A：無電圧リレーC接点で、AC250V 5Aまで対応しています。
Q：M4ネジしか打てない場所ですが取り付け可能ですか？ A：可能です。製品付属の座金（4枚）を使用することで、M4ネジでも本体を確実に固定できます。
Q：落下防止ワイヤーは必ず設置する必要がありますか？ A：はい。安全のため、本体を固定するネジとは別の躯体へ必ず固定してください。
Q：紐を強く引きすぎると壊れますか？ A：50kgを超える引っ張り荷重がかかると、内部機構の破損や脱落の恐れがあります。紐にぶら下がったりしないよう注意してください。
Q：使用しない色のリード線はどうすればよいですか？ A：ショート（短絡）を防ぐため、絶縁テープや絶縁キャップで先端を保護してください。
Q：清掃にアルコールは使えますか？ A：樹脂部分の劣化・ひび割れの原因となるため、シンナー、ベンジン、アルコール等の有機溶剤は使用しないでください。水拭きを推奨します。
