TAKEX（竹中エンジニアリング）電池レス送信機自己発電 920MHz帯 IPX5防水

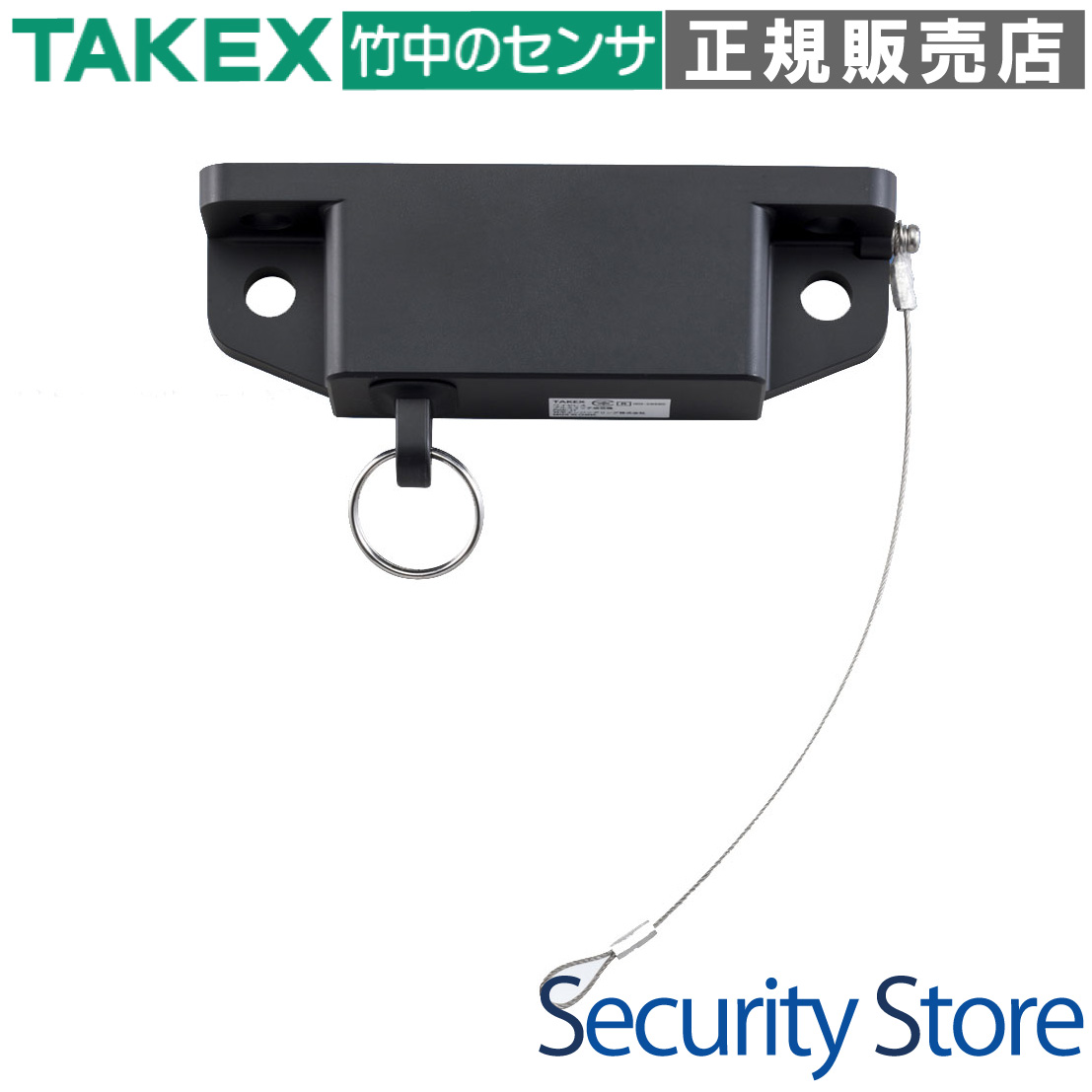

DLW-1T 電池レスプルスイッチ送信機

電池交換不要の革新。引っ張る力で発電し、ワイヤレスで信号を送る自己発電型プルスイッチ。

DLW-1Tは、電磁誘導自己発電テクノロジーを搭載したプルスイッチ型送信機です。ユーザーがリングを引く物理エネルギーを電気に変換するため、電池交換や配線工事が一切不要。-40℃の極低温から+60℃の高温環境まで対応し、冷凍倉庫の防熱扉や食品工場のシャッター制御に最適な、メンテナンスフリーの運用を実現します。

型番： DLW-1T
方式： 電磁誘導自己発電式（電池レス）
通信方式： 920MHz帯特定小電力無線
主な用途： 自動ドア、シャッター、防熱扉、病院・工場の呼び出し
設置環境： 半屋外・屋内（IPX5相当・-40℃〜+60℃対応）

資料ダウンロード

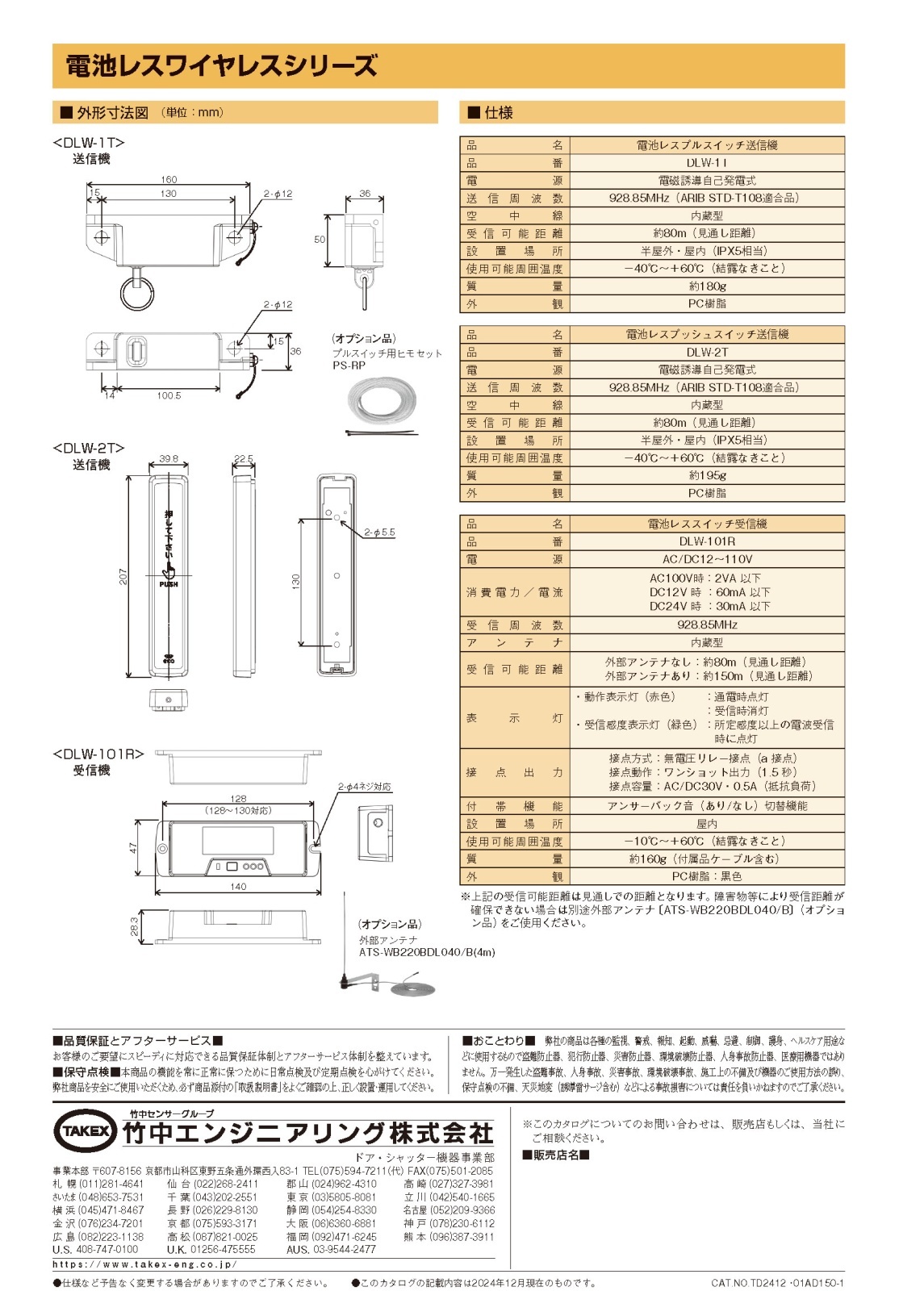

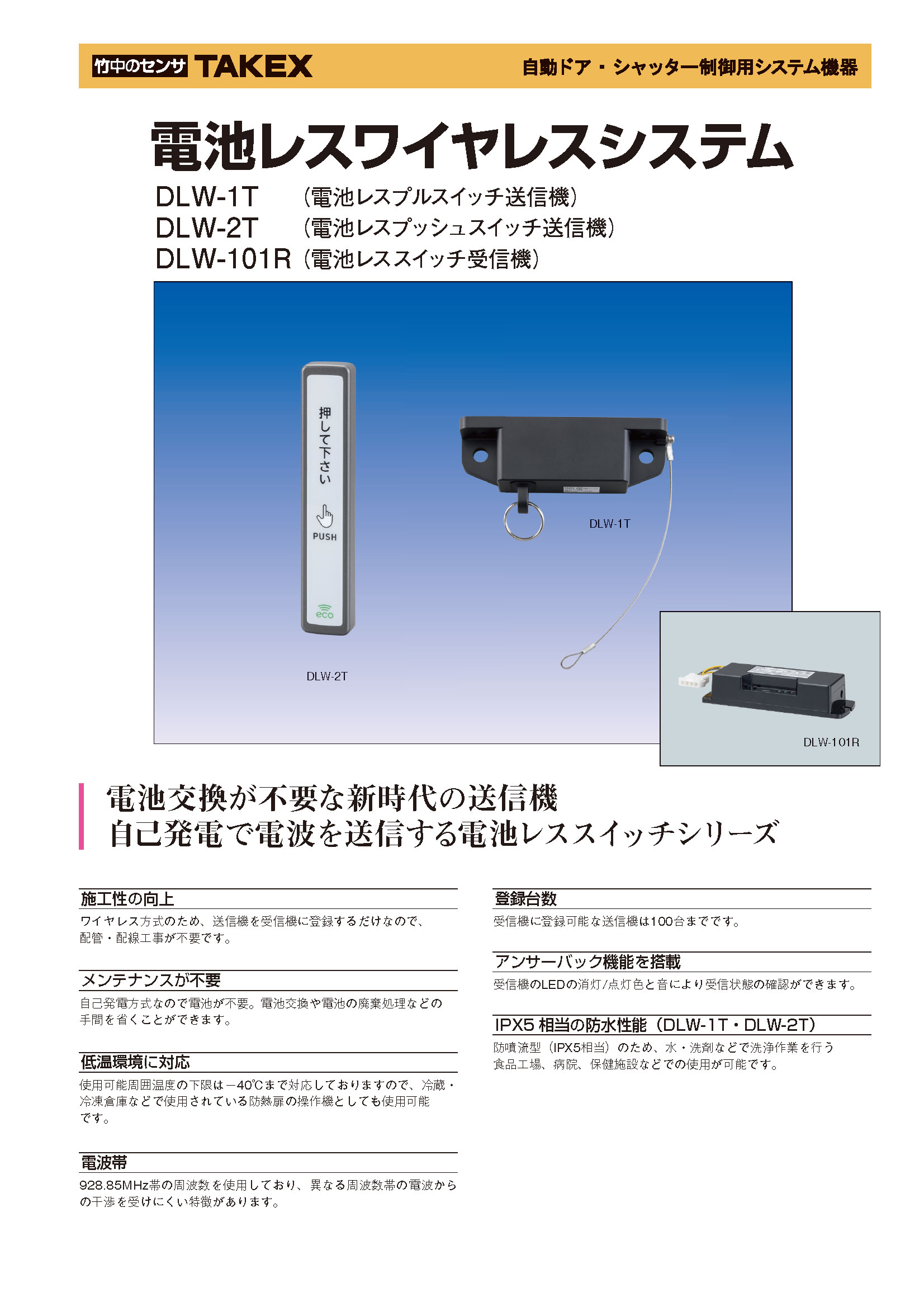

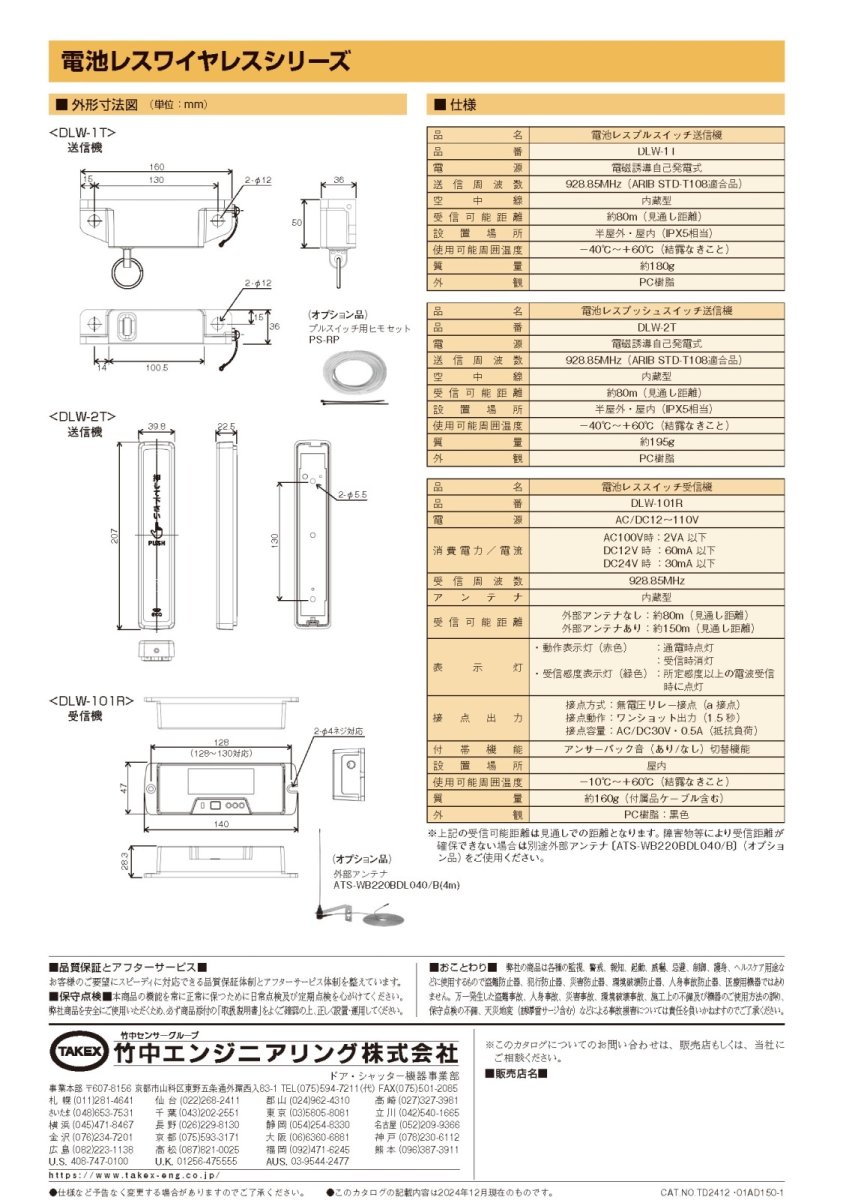

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

冷凍倉庫・冷蔵倉庫の防熱扉操作
食品工場や薬品工場の自動シャッター
水洗い清掃が必要な現場のスイッチ
高所や危険場所など電池交換が困難な場所
配線工事が難しい既存建築物への追加設置

導入前に確認したいポイント

専用受信機（DLW-101R）が必要です
金属面に直接貼ると通信距離が短くなります
強力な磁気源の近くには設置できません
リングを引く力は50kgを超えないように運用してください

特長

電磁誘導自己発電による完全電池レス化

内部に搭載された「電磁誘導自己発電モジュール」により、二重リングを引くストローク運動を瞬時に電気エネルギーへ変換します。外部電源や内蔵バッテリーを一切必要としないため、電池交換のコストや廃棄の手間を完全に排除。環境負荷の低減とランニングコストゼロの両立を実現しています。

-40℃から+60℃までの広域動作温度

電池を内蔵していないため、低温環境でのバッテリー性能低下や液漏れのリスクが物理的に存在しません。下限-40℃まで対応しているため、一般的な電子機器では動作が困難な冷凍倉庫内の過酷な環境下でも、安定したスイッチング操作が可能です。

IPX5相当の防水性能で水洗いも可能

防噴流型（IPX5相当）の保護等級を備えており、衛生管理のために定期的な水洗い洗浄が必要な食品工場や病院、保健施設などでも安心して導入いただけます。堅牢なポリカーボネート樹脂筐体により、過酷な現場での使用にも耐えうる設計です。

920MHz帯採用による高い通信安定性

混信に強く、回り込み特性に優れた920MHz帯（特定小電力無線）を採用。工場や倉庫などの障害物が多い環境でも、最大約80m（見通し距離）の安定した通信距離を確保します。また、個別の固有IDを記憶するフルデジタルペアリング方式により、隣接する扉同士での誤動作も防止します。

完全配線不要による施工コストの削減

ワイヤレス方式かつ自己発電式のため、電源線・信号線ともに一切の配管・配線工事が不要です。受信機を制御盤付近に設置し、送信機のIDを登録するだけで即日運用を開始できるため、施工期間の短縮と導入コストの大幅な削減に貢献します。

アンサーバック機能で確実な操作感

送信機自体にはLEDはありませんが、対応受信機（DLW-101R）側で受信状態を光と音でフィードバックします。施工時やメンテナンス時に、信号が確実に届いているかを現場で瞬時に判断できるため、確実なシステム運用をサポートします。

高耐久ポリカーボネート筐体と落下防止設計

耐衝撃性・耐候性に優れたPC樹脂を筐体に採用。さらに、高所設置時を考慮し、標準で落下防止ワイヤー（約200mm）を装備しています。万が一の本体脱落時にも二次被害を防ぐ安全設計となっており、BtoBの現場に求められる安全基準を満たしています。

最大100台までの柔軟なシステム拡張

1台の受信機に対して、最大100台までの送信機を登録可能です。複数の入り口がある大規模な倉庫や、広範囲からの呼び出しが必要な施設においても、柔軟にシステムを構築・拡張することができます。

    選定時に評価したい強み
    メンテナンスフリー： 電池交換作業が一切不要で、長期的な保守工数を削減可能。
耐環境性能： 冷凍倉庫内（-40℃）でそのまま使える圧倒的な動作範囲。
電波特性： 920MHz帯特有の「切れにくい」通信で、シャッター等の重要操作に最適。
衛生面： IPX5防水により、清潔さが求められる現場での清掃に対応。



施工・設置ガイド

DLW-1Tは配線不要ですが、安定した通信のために以下の点に留意して設置してください。

確認項目	この製品での考え方
取付位置の素材	金属製の柱や壁に直接密着させると電波が減衰します。樹脂スペーサー等で浮かせると効果的です。
登録操作	ペアリング時は、受信機を登録モードにしてから、本機のリングを「3秒以内に3回」引くことで完了します。
設置高さ	操作性を考慮した高さに、M10またはM4ネジ（付属座金使用）で強固に固定してください。
磁気の回避	強力なモーターや電磁接触器の極至近距離は、自己発電機構に影響する可能性があるため避けてください。

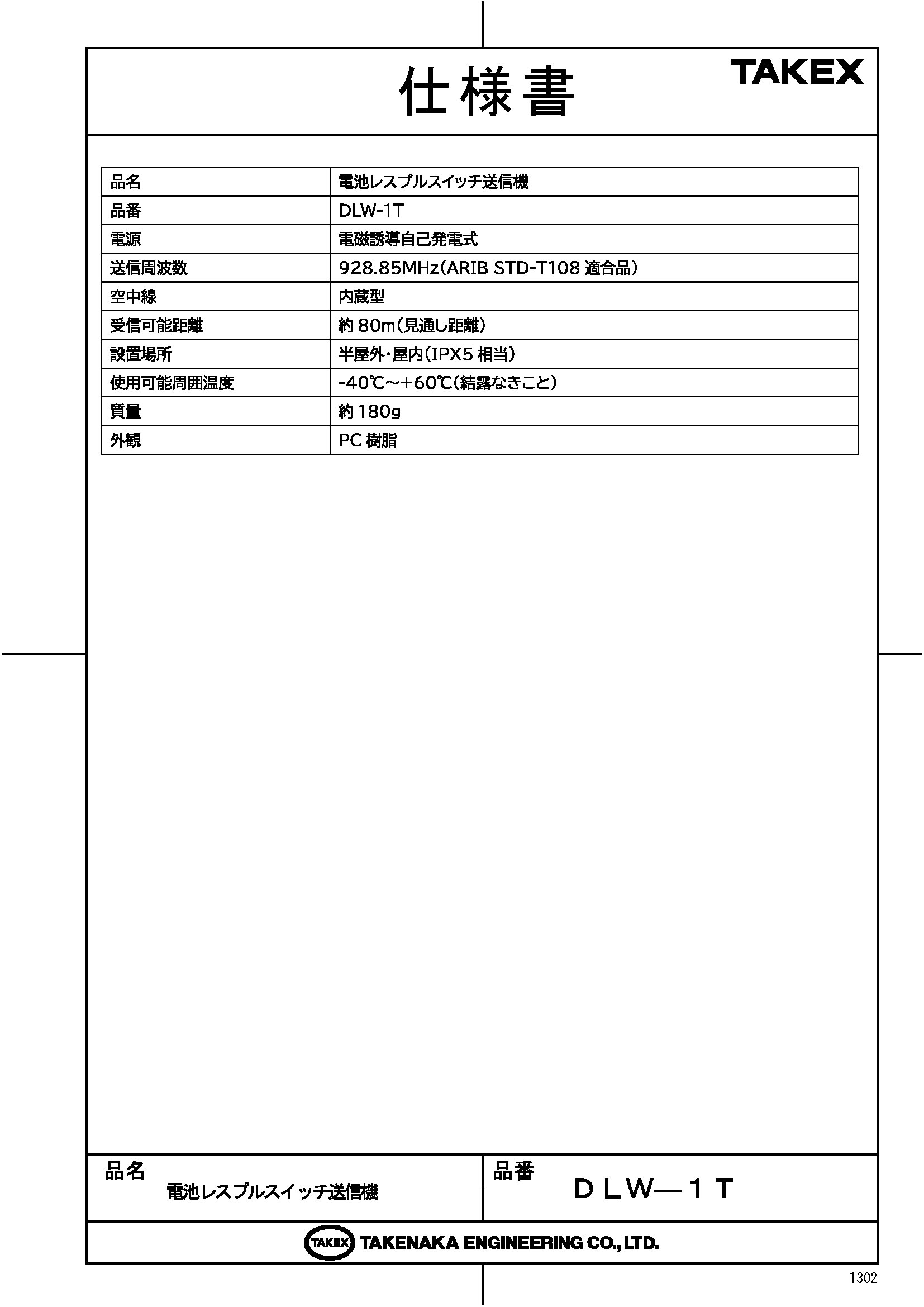

製品仕様

項目	内容
品名	電池レスプルスイッチ送信機
品番	ＤＬＷ－１Ｔ
電源	電磁誘導自己発電式（外部電源・電池不要）
送信周波数	９２８．８５ＭＨｚ（ＡＲＩＢＳＴＤ－Ｔ１０８適合品）
空中線	内蔵型
受信可能距離	約８０ｍ（見通し距離・障害物なきこと）
設置場所	半屋外・屋内（ＩＰＸ５相当）
使用可能周囲温度	－４０℃〜＋６０℃（結露・氷結なきこと）
質量	約１８０ｇ
外観材質	ＰＣ樹脂（ポリカーボネート）
外形寸法	W36 × H160 × D15 mm

FAQ

Q：電池交換は本当に一生不要なのですか？ A：はい、本機は電磁誘導によって自ら電気を作るため、使い切りの電池も充電池も搭載していません。電池交換作業そのものが不要なメンテナンスフリー設計です。

Q：冷凍倉庫のマイナス環境でも動作しますか？ A：動作周囲温度の下限は-40℃ですので、冷凍倉庫内や防熱扉の操作スイッチとして安心してお使いいただけます。

Q：電波はどのくらい飛びますか？ A：遮蔽物のない見通し距離で約80mです。ただし、金属製の壁やシャッター、断熱材（アルミ箔入り）などの環境によって距離は短縮されます。

Q：1台の受信機に何台まで送信機を登録できますか？ A：最大100台まで登録可能です。複数の場所から1つのシャッターを操作するような運用も可能です。

Q：水洗いはできますか？ A：IPX5相当の防噴流設計ですので、一般的なホース等での洗浄作業は問題ありません。ただし、高圧洗浄機等での強い直接噴射は避けてください。

Q：電波の混信は起きませんか？ A：送信機ごとに固有のIDを割り振っており、受信機側でそのIDを学習（ペアリング）させるため、隣り合ったドア同士が誤動作することはありません。

Q：登録方法は簡単ですか？ A：受信機側の登録ボタンを押した後、本機のリングを3秒以内に3回引くだけでペアリングが完了します。工具を用いた設定は不要です。

Q：寿命の目安はどのくらいですか？ A：機械的な摺動部品があるため、メーカー推奨の予防交換サイクルは納入後約5年です。

Q：金属面に設置する際の注意点は？ A：金属に直接密着させると電波特性が変化し到達距離が短くなります。10mm程度の樹脂スペーサーや木板を間に挟んで浮かせることを推奨します。

Q：リングを引く力に制限はありますか？ A：50kg以上の過度な荷重をかけると、内部の発電モジュールや筐体が破損する恐れがあります。通常の手による操作で運用してください。
