DLW-101R 電池レススイッチ受信機 TAKEX 竹中エンジニアリング [DLW-101R]

DLW-101R 電池レススイッチ受信機 TAKEX 竹中エンジニアリング [DLW-101R]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 電池レススイッチ ワイヤレス受信機 屋内用 自己発電対応

DLW-101R 電池レススイッチ受信機

自己発電により電池交換を不要にした「電池レススイッチシリーズ」専用のワイヤレス受信機です。自動ドア、シャッター、ゲート制御などの起動信号受信に最適で、施工の手間とメンテナンスコストを大幅に削減します。

  • 型番： DLW-101R
  • 主な用途： 自動ドア、シャッター、産業用ゲートの制御信号受信
  • 電源仕様： AC/DC 12V〜110V（広範囲電圧対応）
  • 最大登録台数： 送信機 100台まで

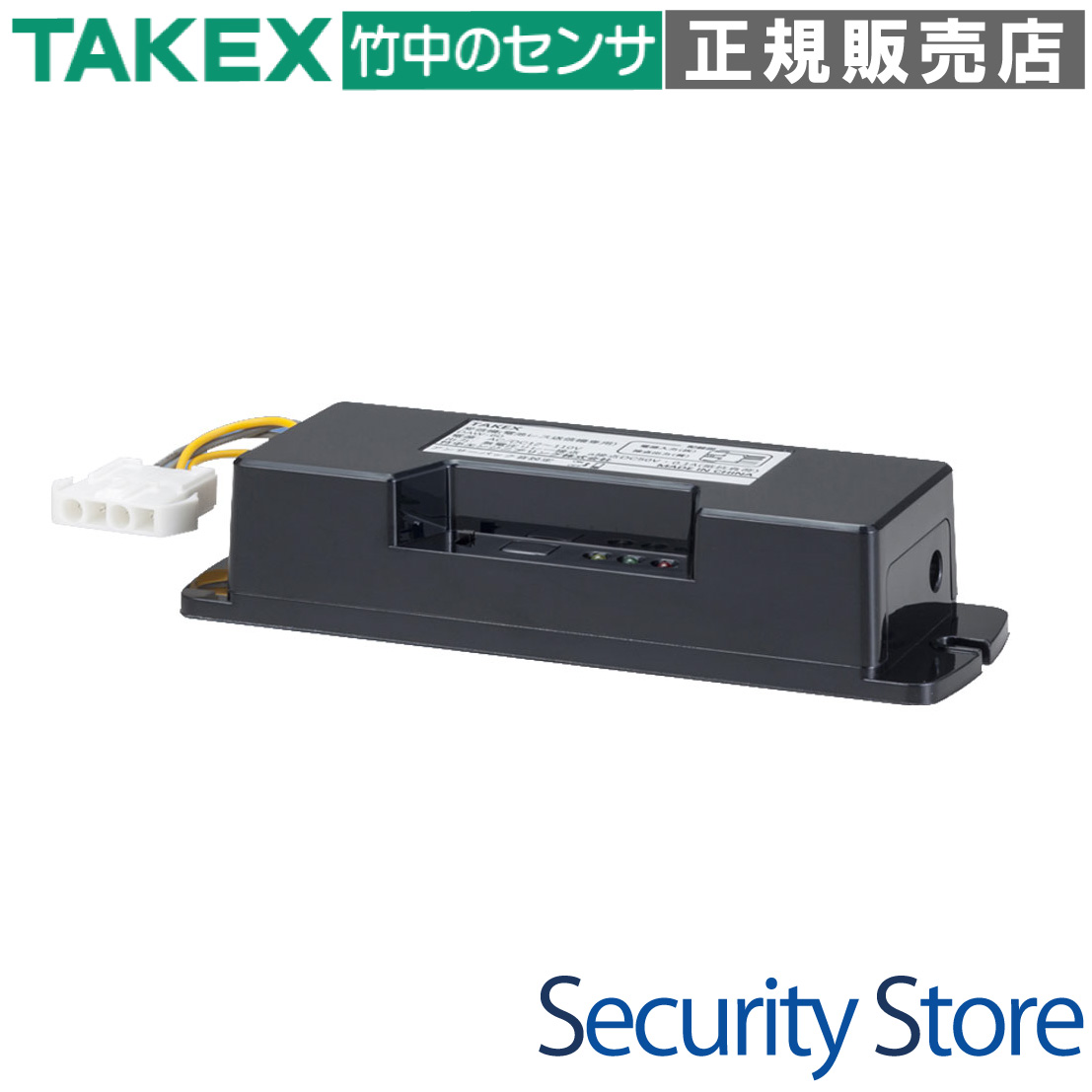

DLW-101R 電池レススイッチ受信機 外観

資料ダウンロード

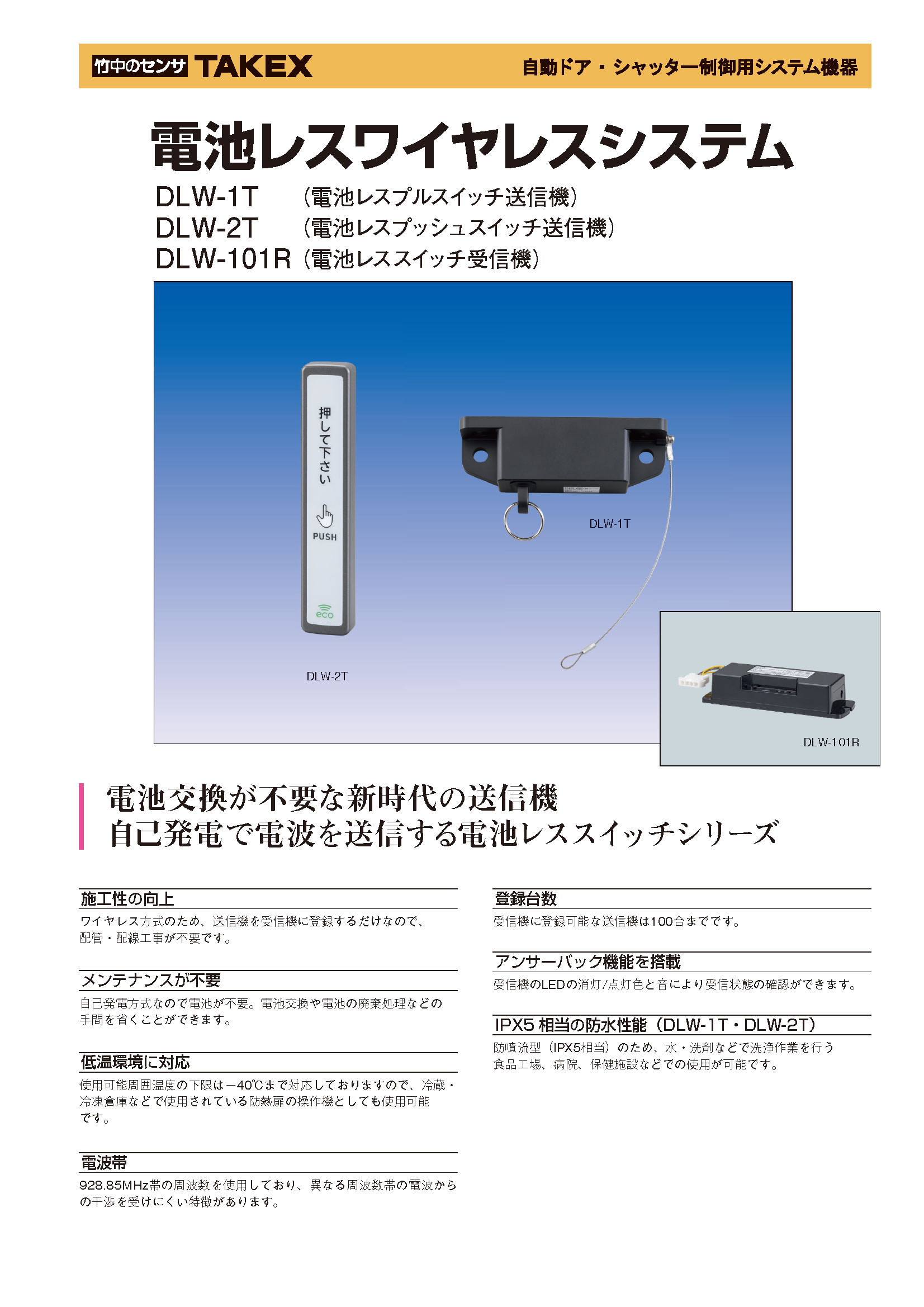

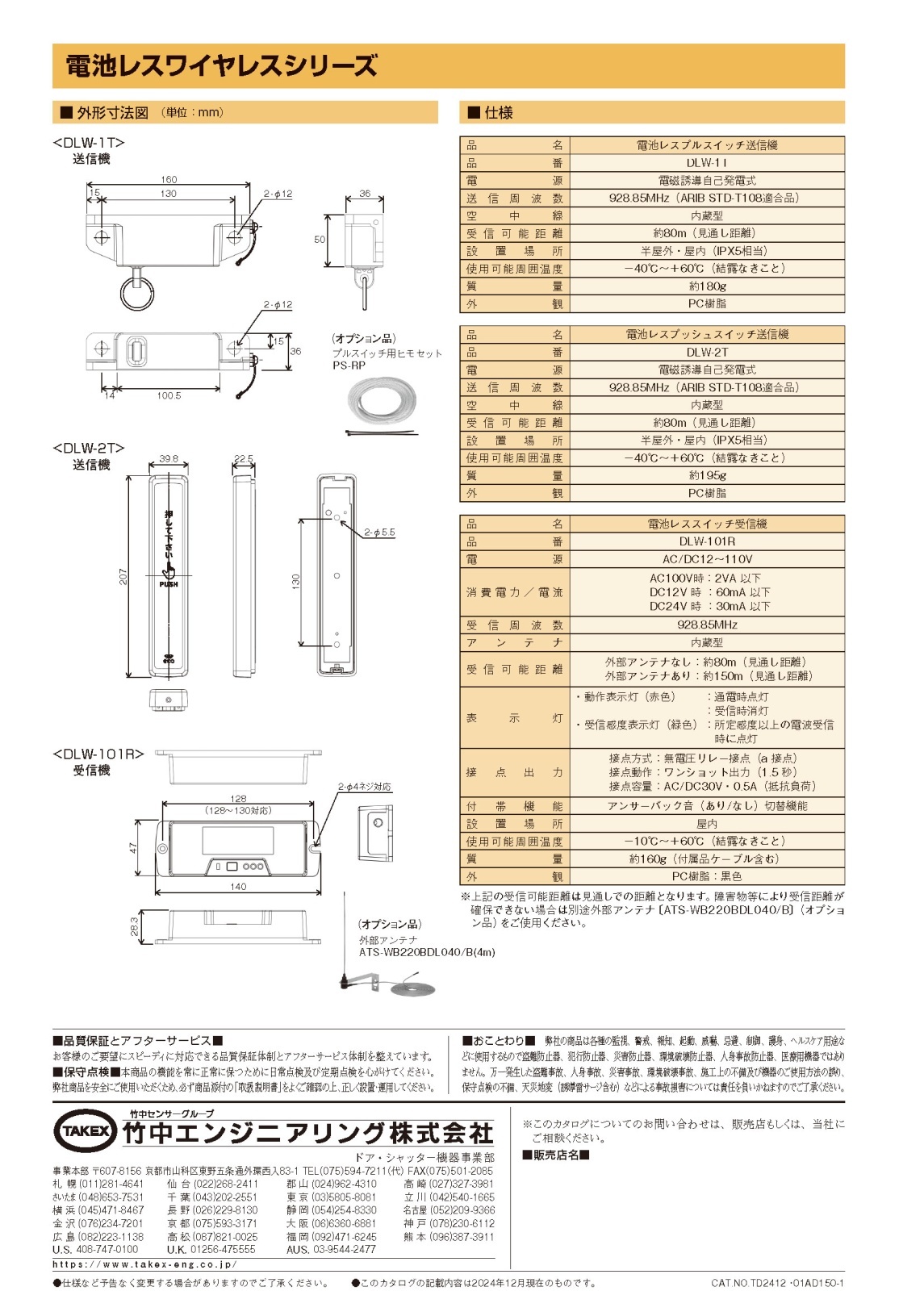

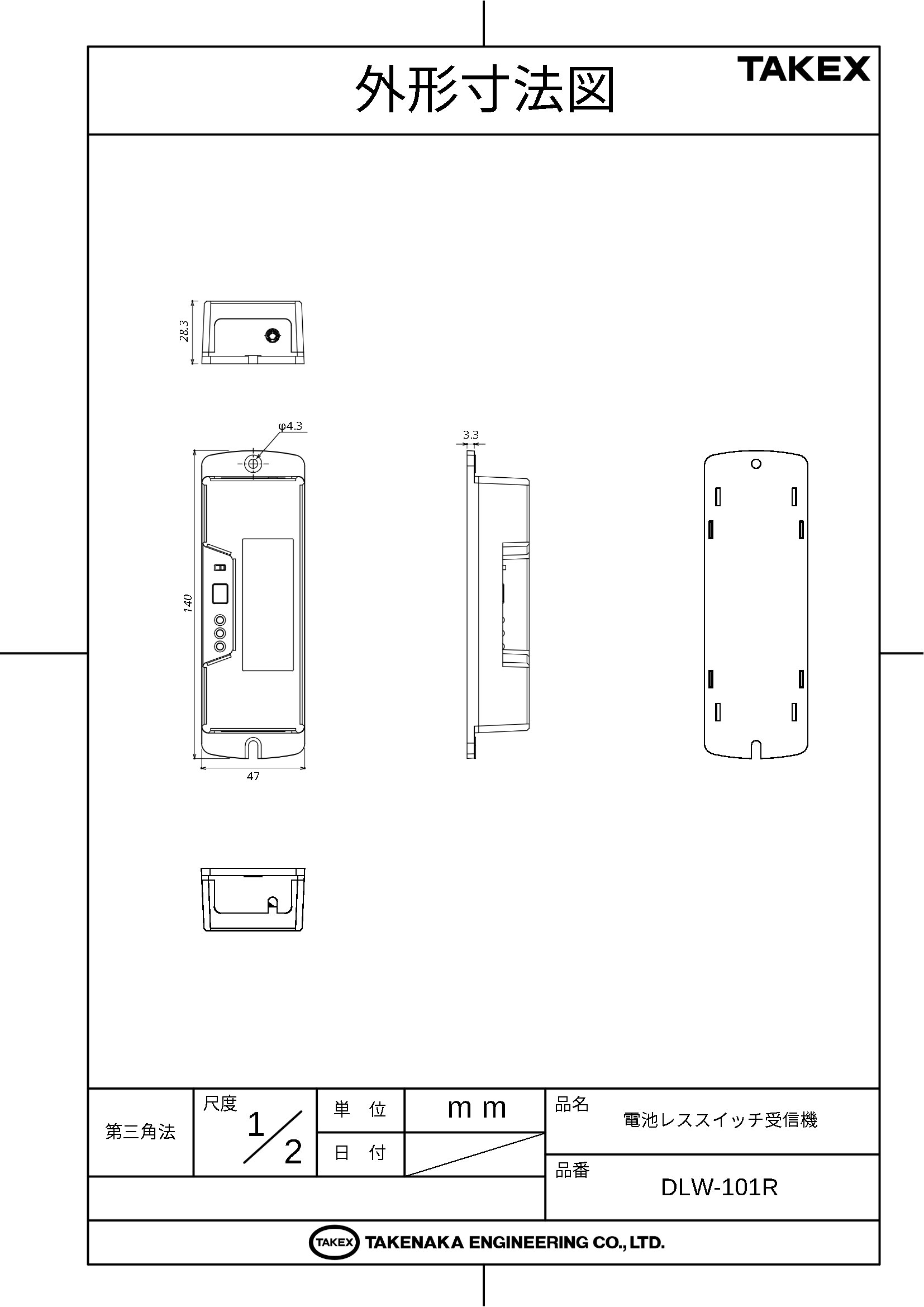

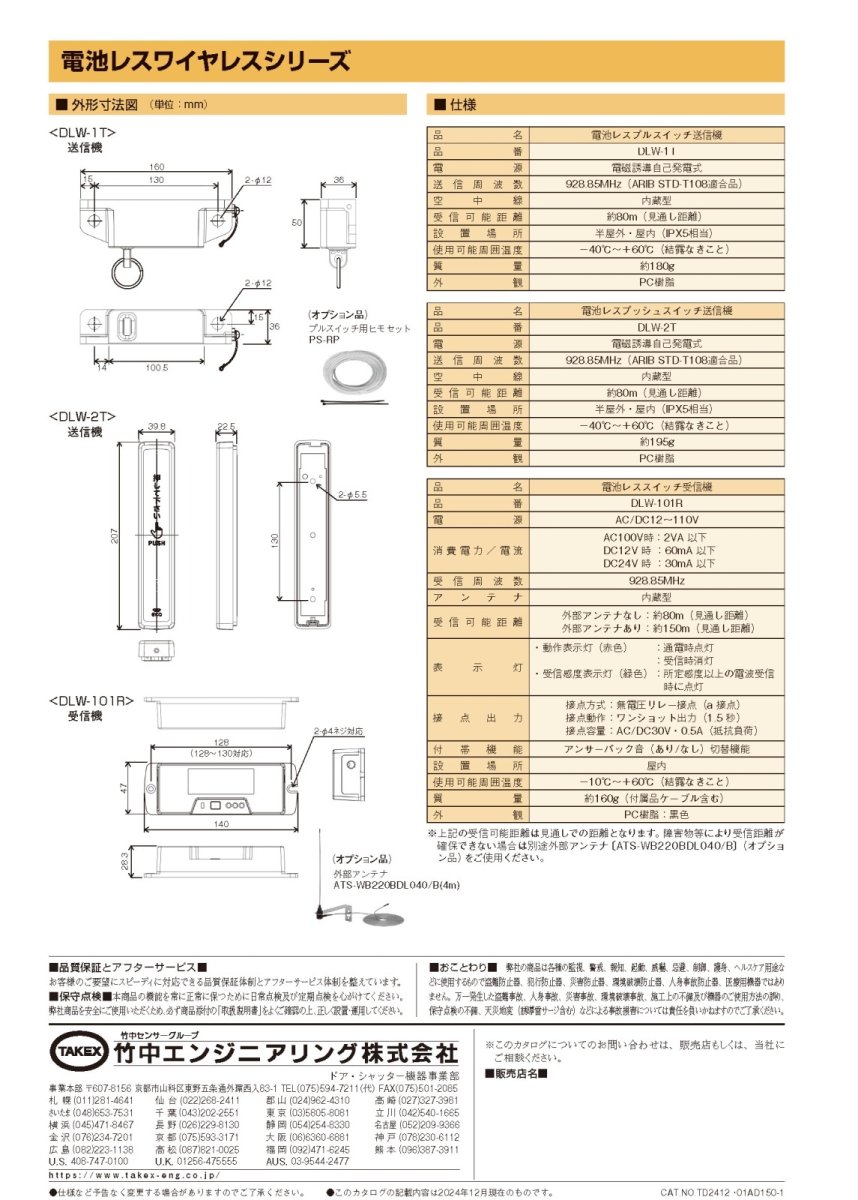

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 自動ドアのワイヤレス起動
  • 工場・倉庫のシャッター制御
  • 防熱扉、産業用スライドドア
  • 配線工事が困難な既存施設の改修

導入前に確認したいポイント

  • 設置場所が屋内であること
  • 送信機との間に遮蔽物（金属等）がないか
  • 受信距離の要件（通常80m/外部アンテナ150m）
  • 接続先制御盤の入力仕様（a接点対応）

特長

電池レス・配線レスによる圧倒的な施工性

送信機に自己発電技術を採用しているため、電池交換のメンテナンスが一切不要です。また、送信機と受信機間はワイヤレス通信（928.85MHz）で行うため、面倒な渡り配線や配管工事を行うことなく、短時間でのシステム構築が可能です。

混信に強く信頼性の高い928MHz帯を採用

電波帯には干渉を受けにくい928.85MHz帯を使用しています。Wi-Fi（2.4GHz）や他のワイヤレス機器と周波数帯が重なりにくいため、ノイズの多い工場環境や商業施設でも安定した通信品質を維持します。

大規模施設にも対応する最大100台の登録容量

1台の受信機に対して、最大100台までの送信機を個別に識別して登録可能です。多数の出入り口が存在する大規模な物流センターや、複数のテナントが隣接する現場においても、これ1台で柔軟な管理・運用が行えます。

運用の現場を支えるアンサーバック機能

送信機からの信号を正常に受信した際、受信機本体のLED点灯と同時に「ピー」という報知音（アンサーバック音）を出すことができます。静粛性が求められる環境では、内部スイッチにより音の出力をオフにすることも可能です。

幅広い電源入力に対応するマルチ電圧設計

電源入力はAC/DC 12V〜110Vまで対応。自動ドアのコントローラーから供給される低電圧電源から、AC100Vの商用電源まで、現場の電源環境に合わせて柔軟に結線が可能です。

外部アンテナによる通信距離の拡張性

標準の内蔵アンテナで見通し約80mの通信が可能ですが、オプションの外部アンテナを接続することで見通し約150mまで受信距離を伸ばすことができます。建物の構造上、電波が届きにくい場所への設置にも対応します。

厳密なID管理による誤動作の防止

送信機ごとに固有のIDを学習させる個別学習方式を採用。近接する別の現場で同機種が使用されていても、登録されていない送信機には反応しないため、誤報や意図しない動作を徹底的に排除します。

選定時に評価したい強み

  • 省メンテナンス： 電池レスのため、定期的な電池交換作業とコストをゼロに。
  • 広域電圧対応： AC/DC12Vから110Vまで。別途変圧器を用意する手間を省けます。
  • 大容量メモリー： 100台までの送信機を管理。将来の増設にも余裕を持って対応。
  • 動作確認の容易さ： 3色のLEDと音で、施工時の電波テストや保守点検がスムーズ。

LED表示の挙動解説

表示灯 色 状態 意味
動作表示灯 赤 点灯 / 消灯（受信時） 通電中に点灯します。正常な信号を受信すると一瞬消灯します。
受信感度表示灯 緑 瞬間点灯 十分な強度（所定感度以上）の電波を受信した際に点灯します。
送信機登録表示灯 黄 点滅/点灯 登録・解除モードの状態を示します（高速点滅：登録待機など）。

配線・端子仕様

付属の1.5m配線コードを使用して結線します。極性がないため、施工ミスを防ぎます。

線色 機能 備考
灰色 (2本) 電源入力 AC/DC 12V〜110V（無極性）
黄色 (2本) 接点出力 無電圧リレー接点（a接点）、1.5秒ワンショット出力

トラブルシューティング

症状 確認ポイント 処置
全く動作しない 赤色LEDは点灯していますか？ 電源配線（灰色線）と元電源を確認してください。
反応しない 受信時に緑LEDは点灯しますか？ 点灯しない場合は電波未到達です。設置場所の変更か外部アンテナを検討してください。
意図しない動作 隣接現場の送信機ではありませんか？ 一度一括解除（登録スイッチ10秒以上長押し）を行い、再登録してください。

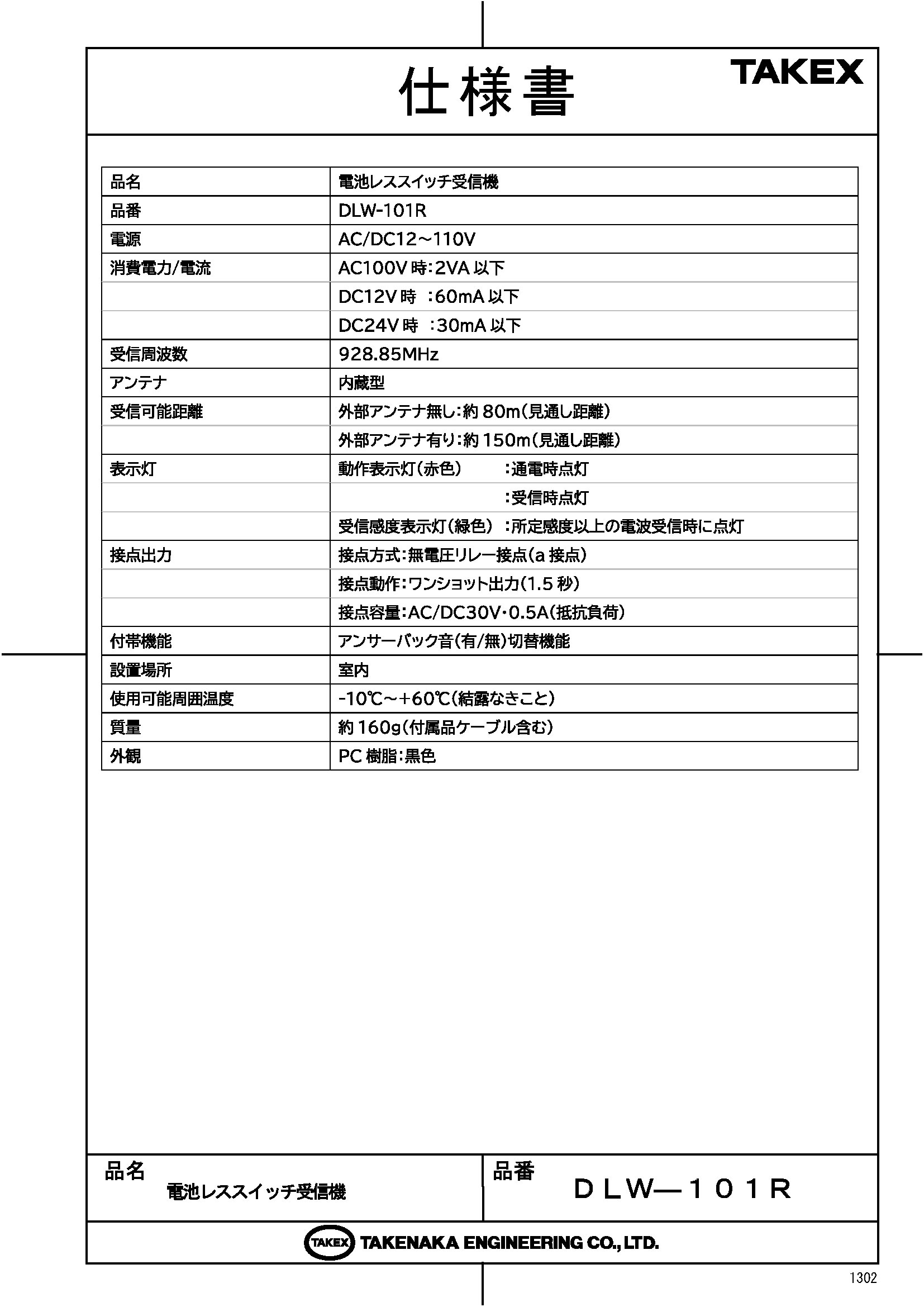

製品仕様

項目 内容
品名 電池レススイッチ受信機
品番 ＤＬＷ－１０１Ｒ
電源電圧 ＡＣ／ＤＣ１２〜１１０Ｖ
消費電力／電流 ＡＣ１００Ｖ時：２ＶＡ以下
ＤＣ１２Ｖ時 ：６０ｍＡ以下
ＤＣ２４Ｖ時 ：３０ｍＡ以下
受信周波数 ９２８．８５ＭＨｚ
アンテナ 内蔵型（外部アンテナ端子あり）
受信可能距離 外部アンテナ無し：約８０ｍ（見通し距離）
外部アンテナ有り：約１５０ｍ（見通し距離）
表示灯 動作表示灯（赤色）：通電時点灯／受信時一瞬消灯
受信感度表示灯（緑色）：所定感度以上の電波受信時に点灯
接点出力 接点方式：無電圧リレー接点（ａ接点）
接点動作：ワンショット出力（１．５秒）
接点容量：ＡＣ／ＤＣ３０Ｖ・０．５Ａ（抵抗負荷）
付帯機能 アンサーバック音（有／無）切替機能
設置場所 室内（屋内専用）
使用可能周囲温度 －１０℃〜＋６０℃（結露なきこと）
質量 約１６０ｇ（付属品ケーブル含む）
外観 ＰＣ樹脂：黒色

FAQ

Q：電池レス送信機以外（一般的なリモコン等）も登録できますか？ A：いいえ、本機は弊社「電池レススイッチ送信機（DLW-Tシリーズ）」専用の受信機です。
Q：電源に100Vを使っても大丈夫ですか？ A：はい、AC12VからAC110Vまで対応しておりますので、家庭用100V電源でも直接駆動可能です。
Q：金属製のボックスの中に入れて設置しても良いですか？ A：金属は電波を遮断するため、受信距離が極端に短くなります。プラスチック製のケースか、露出させての設置を推奨します。
Q：送信機は何台まで登録できますか？ A：最大100台まで登録可能です。
Q：登録した送信機を個別に削除することは可能ですか？ A：はい、個別解除手順により特定の送信機のみをメモリーから削除することが可能です。
Q：屋外で使用できますか？ A：本製品は屋内専用仕様です。屋外でご使用になる場合は、防水・防塵対策を施したボックス内に収める等の対応が必要です。
Q：接点出力の時間は変更できますか？ A：接点出力は1.5秒のワンショット固定となっており、変更はできません。
Q：アンサーバック音（ピー音）を消すことはできますか？ A：本体内部の切替スイッチにより、音の有無を簡単に設定変更できます。
Q：電波の届く距離を教えてください。 A：周囲に障害物がない見通し状態で約80mです。オプションの外部アンテナを使用すれば約150mまで拡張可能です。
Q：接点出力（黄色線）に直接モーターを繋いでも良いですか？ A：いいえ、接点容量はAC/DC30V 0.5Aまでです。必ず自動ドアコントローラー等の信号入力端子に接続してください。
