AHDハウジング型デイナイトカメラ [VHC-R815AH]

AHDハウジング型デイナイトカメラ [VHC-R815AH]

販売価格: 会員のみ販売

商品詳細

TAKEX AHDカメラ 屋外対応 デイナイト 2メガピクセル IP66

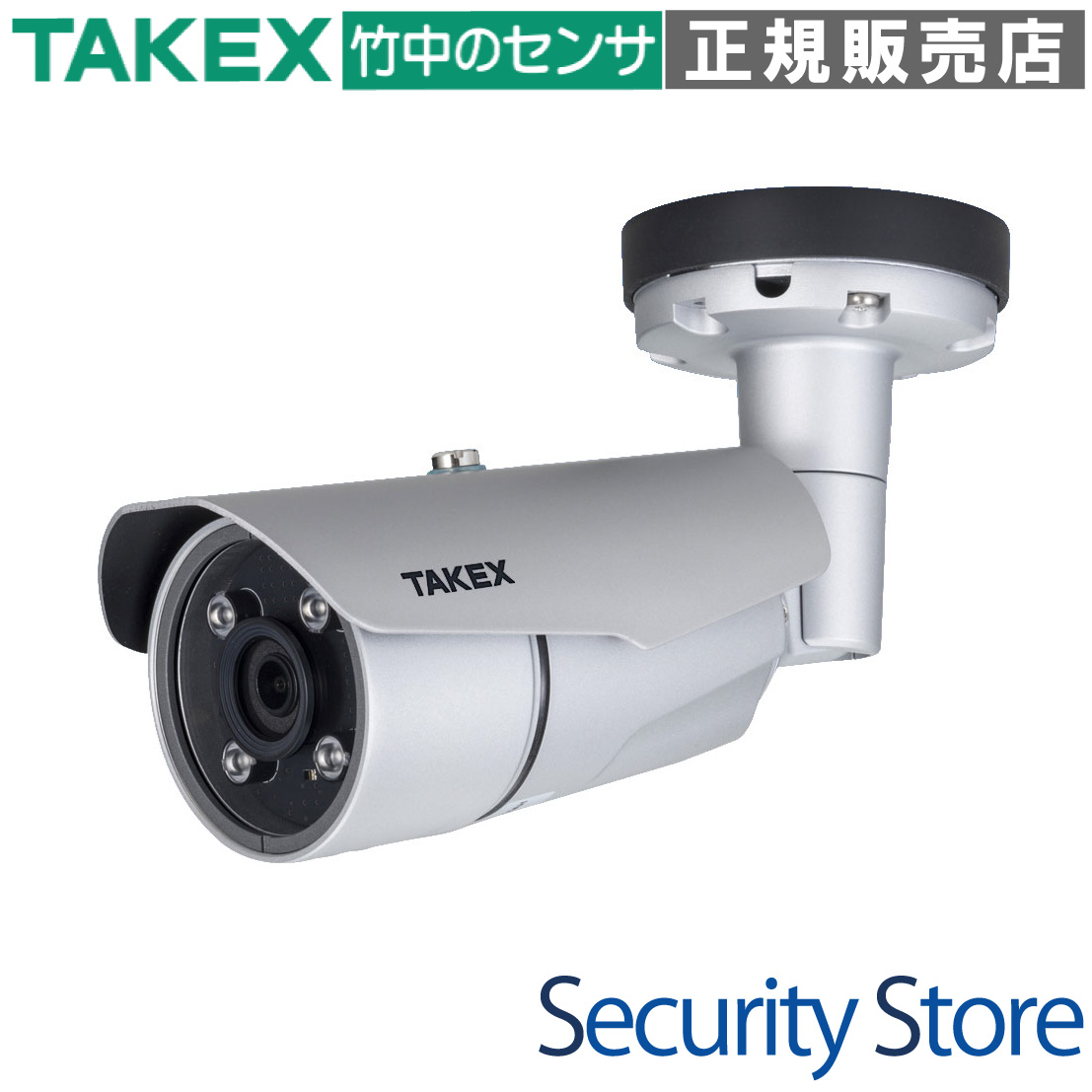

AHDハウジング型デイナイトカメラ VHC-R815AH

2メガピクセル1/2.8型CMOSセンサーを搭載し、フルHDの高精細なモニタリングを実現したハウジング一体型AHDカメラです。

最新のSTARVISテクノロジー採用により、低照度環境下での画質が大幅に向上。ハイパワー赤外線LEDとUTC（同軸重畳制御）機能を備え、屋外の過酷な環境下でも確実な証拠能力を発揮します。

  • 型番： VHC-R815AH
  • 解像度： 1920 × 1080（フルHD）
  • レンズ： f=2.8mm 単焦点広角（水平101°）
  • 防塵・防水性： IP66準拠（屋外・屋内兼用）
  • 出力形式： AHD / アナログ（切替式）
  • 電源： DC12V（極性なし）
AHDハウジング型デイナイトカメラ VHC-R815AH

資料ダウンロード

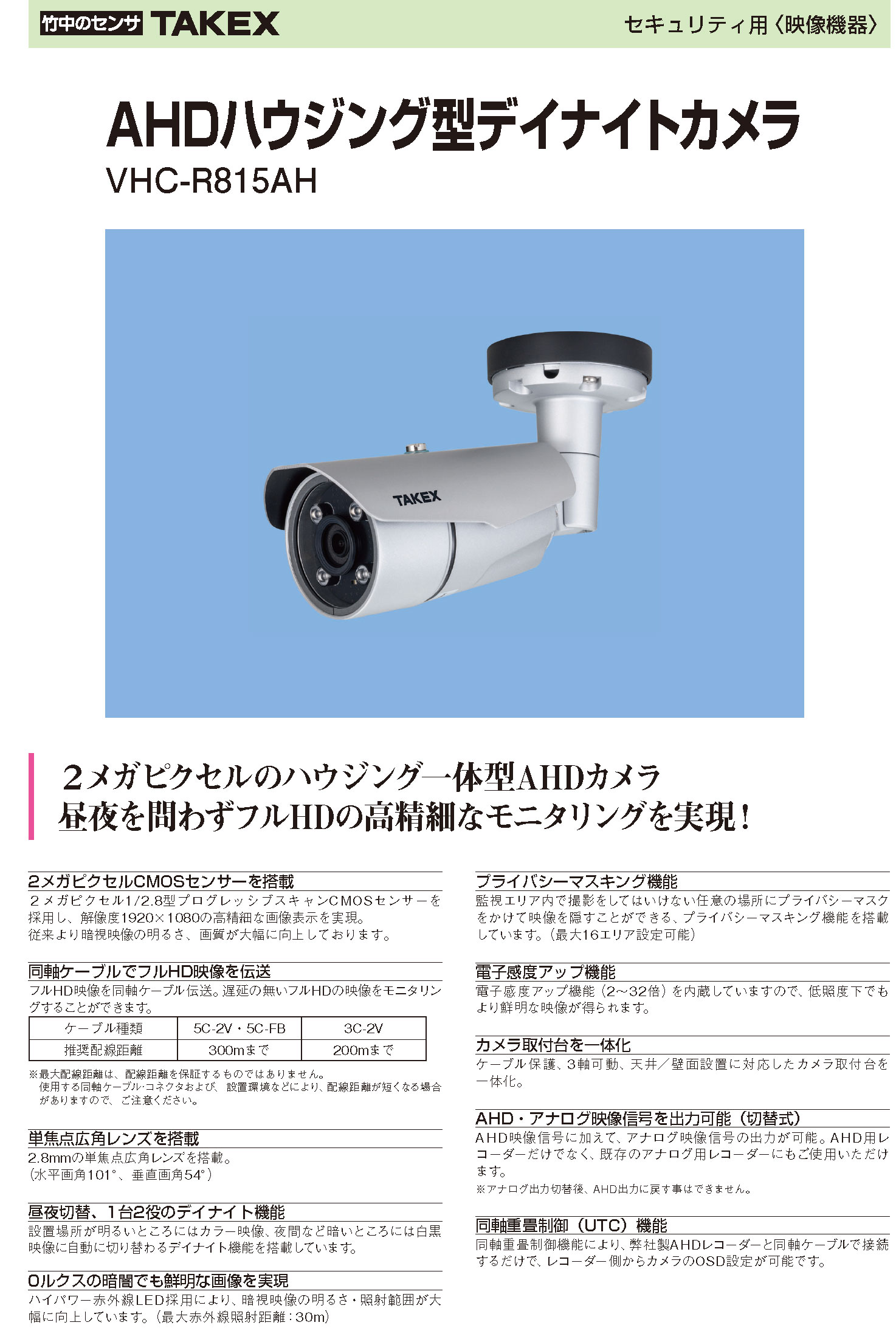

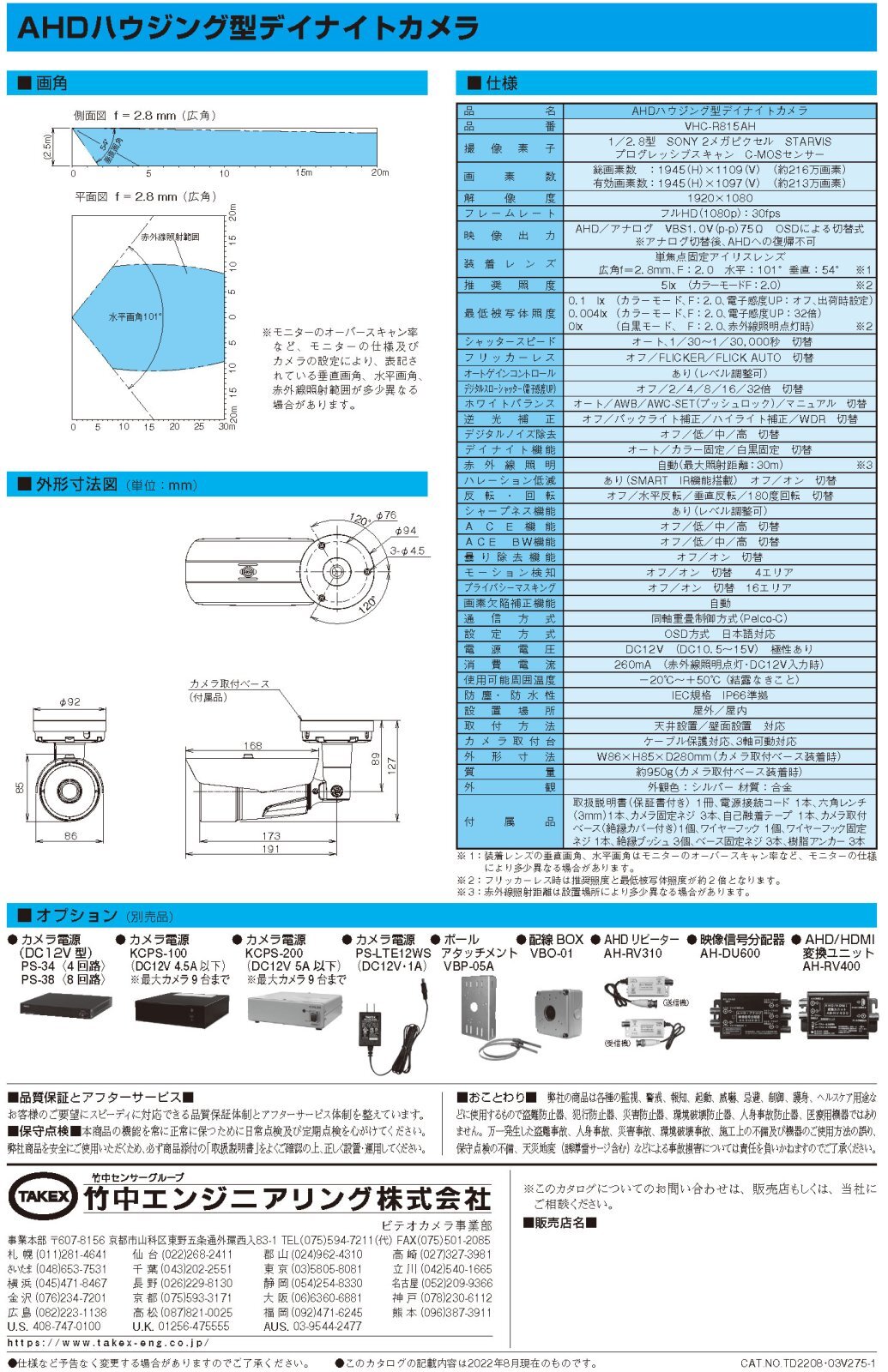

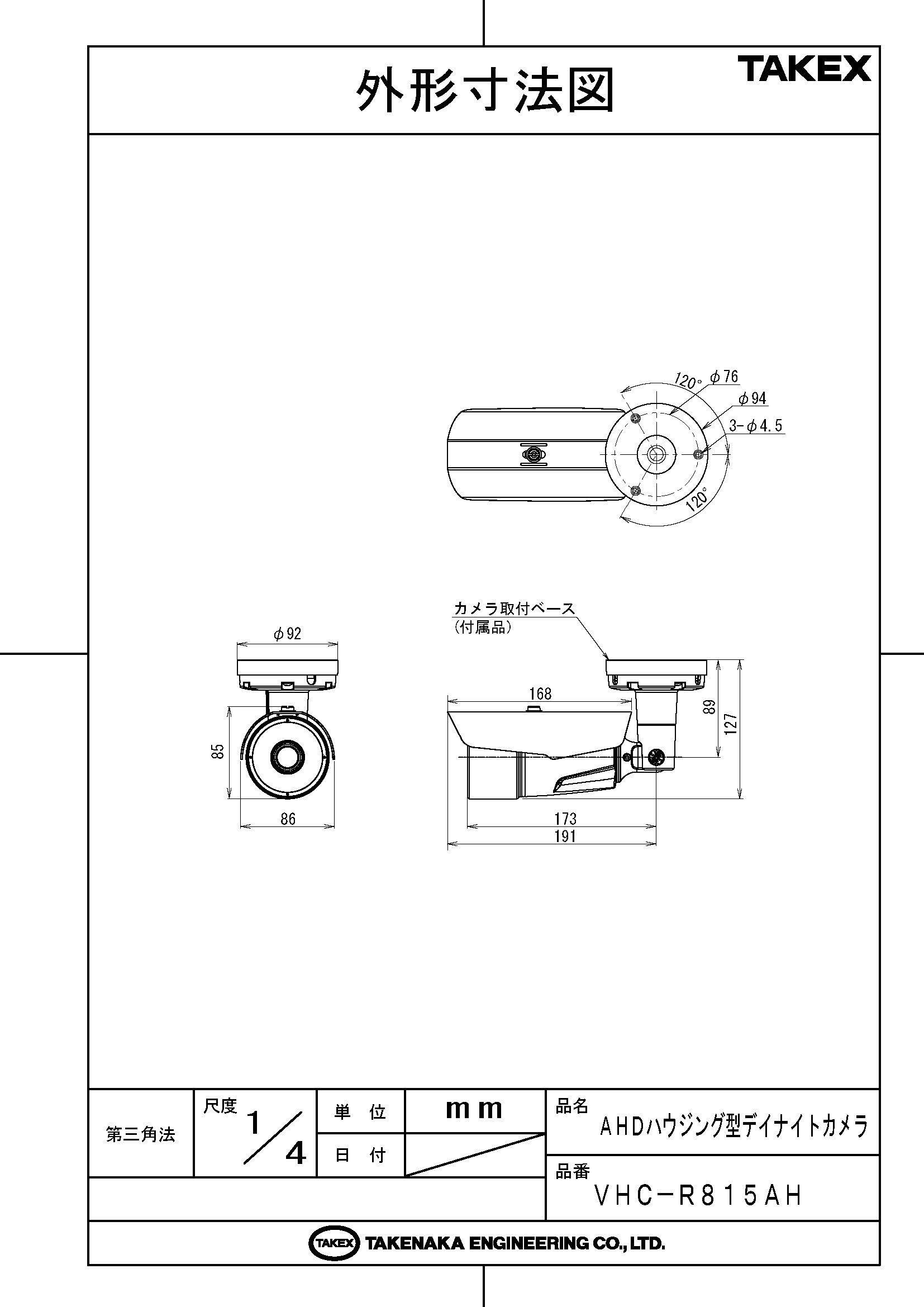

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外駐車場や駐輪場の24時間監視
  • 店舗やビル入口の広角セキュリティ監視
  • 既存のアナログカメラシステムからの刷新
  • 夜間の完全な暗闇（0ルクス）環境の撮影
  • 高所設置で見直しが必要な現場

導入前に確認したいポイント

  • DC12V電源の供給能力と配線距離
  • AHD対応レコーダーの有無（アナログ出力も可）
  • 同軸ケーブルの種別（5C-2V推奨）
  • 赤外線照射による防犯センサーへの干渉
  • 設置面の材質（絶縁処理の要否）

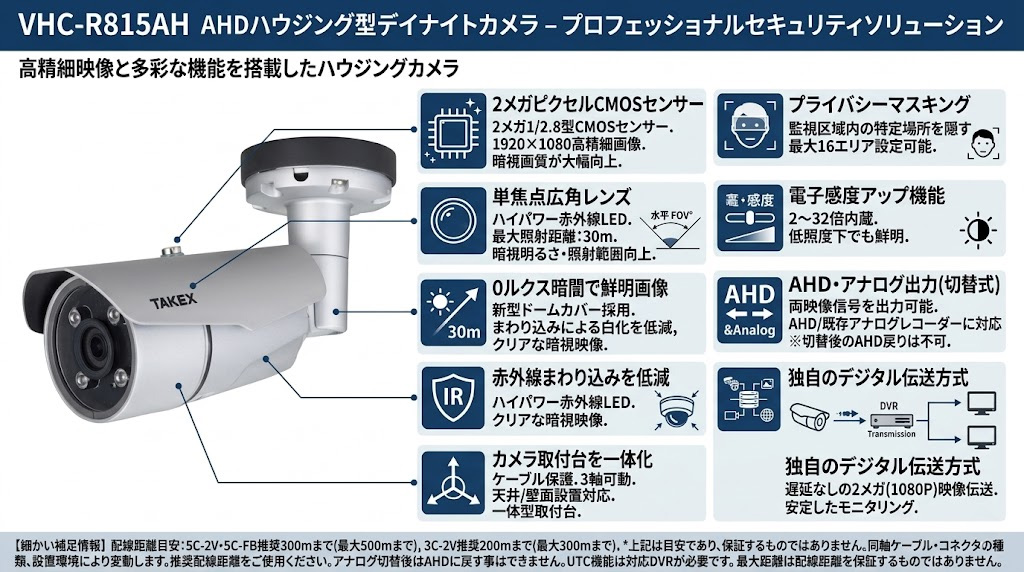

特長

2メガピクセル SONY STARVISセンサー搭載

1/2.8型 SONY 2メガピクセル STARVIS プログレッシブスキャン CMOSセンサーを採用。1920×1080のフルHD解像度により、従来のアナログカメラを凌駕する鮮明な映像が得られます。高感度設計により、暗所でのノイズも大幅に低減されています。

同軸ケーブル1本でフルHD映像を伝送

汎用性の高い同軸ケーブル（75Ω）を使用して、遅延のないフルHD映像を伝送可能です。5C-2Vケーブル使用時には最大500mまでの伝送に対応しており、既存のインフラを有効活用したシステムアップグレードに最適です。

f=2.8mmの単焦点広角レンズを採用

水平画角101°、垂直画角54°の広角設計。カメラ1台で広い範囲をカバーできるため、死角の少ないモニタリングが可能です。固定フォーカス仕様のため、現場での緻密なピント合わせ作業を簡略化できます。

昼夜を問わず監視を継続するデイナイト機能

周囲の明るさに応じて、カラー映像と白黒映像を自動で切り替えます。明るい場所では忠実な色彩を、暗い場所では感度を優先した白黒映像に切り替わるため、24時間の安定した監視が可能です。

最大30m照射の強力な赤外線照明とSMART IR

ハイパワー赤外線LEDを内蔵し、照明のない場所でも最大30mまで照射可能です。また、近距離の被写体が白とびする現象を抑える「SMART IR機能」を搭載し、顔の識別性を高めています。

UTC（同軸重畳制御）による遠隔設定機能

同軸ケーブルを経由して、レコーダー側からカメラのOSDメニューを操作できるUTC機能に対応。カメラを高い場所に設置した後でも、手元のレコーダーから画質調整や機能設定が可能になり、メンテナンス性が飛躍的に向上しました。

AHD/アナログ映像信号のハイブリッド出力

最新のAHD出力だけでなく、既存のアナログレコーダーに接続可能なCVBS出力もサポート。将来的なシステム更新を見据えた導入や、一時的な旧システムへの接続にも柔軟に対応します。

IP66準拠の全天候型ハウジング一体構造

屋外設置に耐える強固なアルミ合金製ハウジングを採用。ケーブル保護機構と3軸可動アームが一体化されており、天井・壁面を問わず自由度の高い設置が可能です。IP66準拠の防塵・防水性能で雨風からカメラを守ります。

プライバシーマスキングとモーション検知

監視エリア内で撮影を控えたい場所にマスクをかける「プライバシーマスキング機能（最大16エリア）」や、動きを検知する「モーション検知機能（最大4エリア）」を搭載。運用環境に合わせた細やかな設定が可能です。

電子感度アップと3D-DNRによるノイズ抑制

電子感度アップ（最大32倍）と、デジタルノイズ除去（3D-DNR）を組み合わせることで、極めて低照度な環境でも、ざらつきの少ない鮮明な映像を再現します。

選定時に評価したい強み

  • 卓越した暗視能力： STARVISセンサーとハイパワー赤外線の相乗効果。
  • UTC制御： 高所作業車なしで後から設定変更ができる施工性の高さ。
  • 広域監視： 水平101°の広角レンズで周辺までしっかりカバー。
  • 確実な絶縁設計： 付属の絶縁ブッシュとカバーで、金属面設置時のノイズ混入を防止。

施工・設置ガイド

現場での確実な運用を実現するための施工ポイントです。

工程 重要な手順・注意点
設置面の防水 取付ベース背面は防水ではありません。入線穴やネジ部にはシリコンコーキングを施してください。
絶縁処理 金属製のポールや壁に設置する場合、付属の絶縁ブッシュとベース絶縁カバーを必ず使用してください。
コネクタ防水 BNC端子とDC電源ジャックの接続部は、付属の自己融着テープで隙間なく巻き、防水・絶縁を徹底してください。
サンシェード調整 画面上部にハウジングの映り込みがある場合は、サンシェードの固定ネジを緩めて位置を調整してください。

配線距離ガイド

ケーブル種別 AHD信号（推奨距離） DC12V電源（φ0.9mm使用時）
3C-2V 200mまで（最大300m） 約130m（DC13V供給時）
5C-2V / 5C-FB 300mまで（最大500m） 約190m（DC14V供給時）

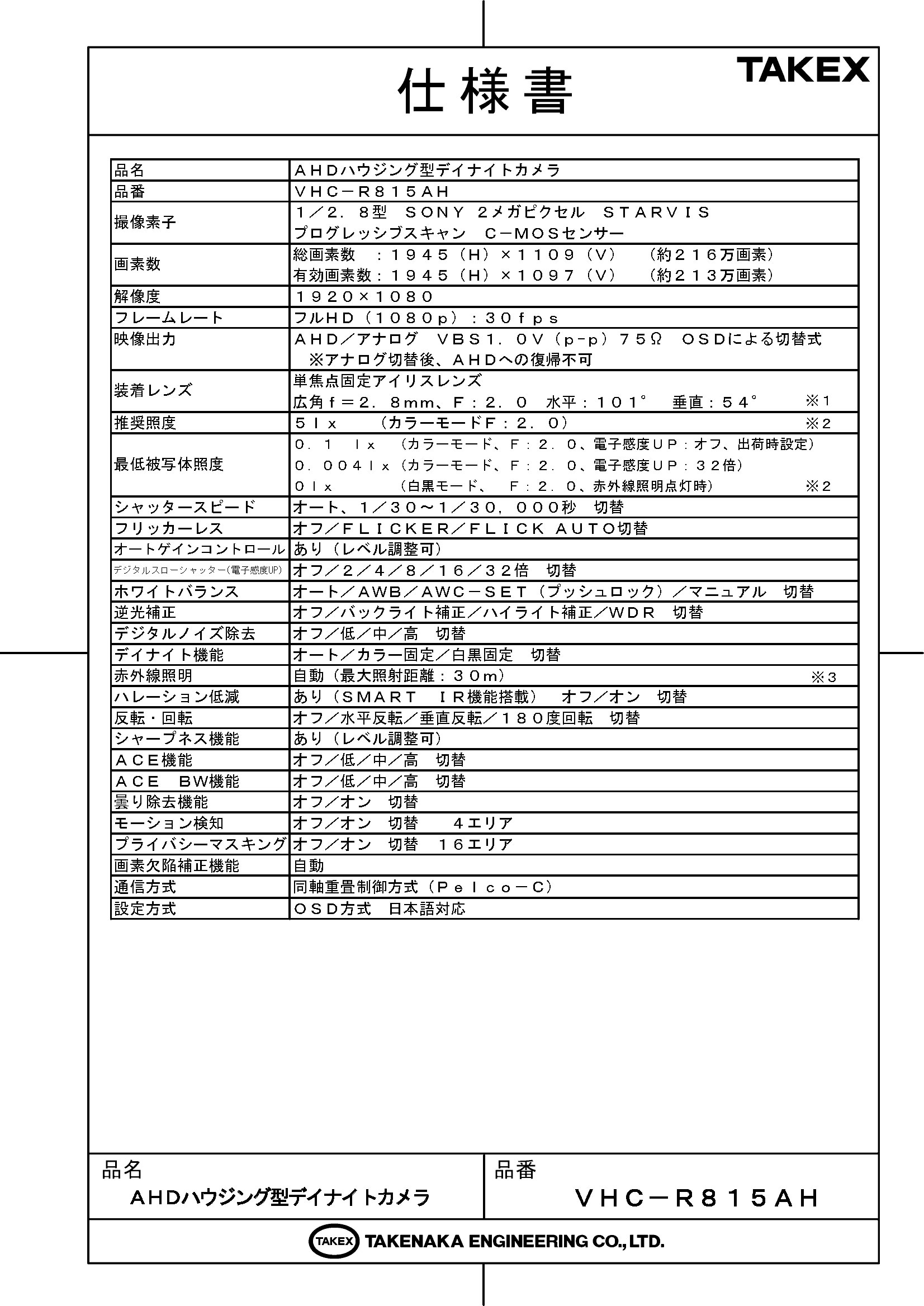

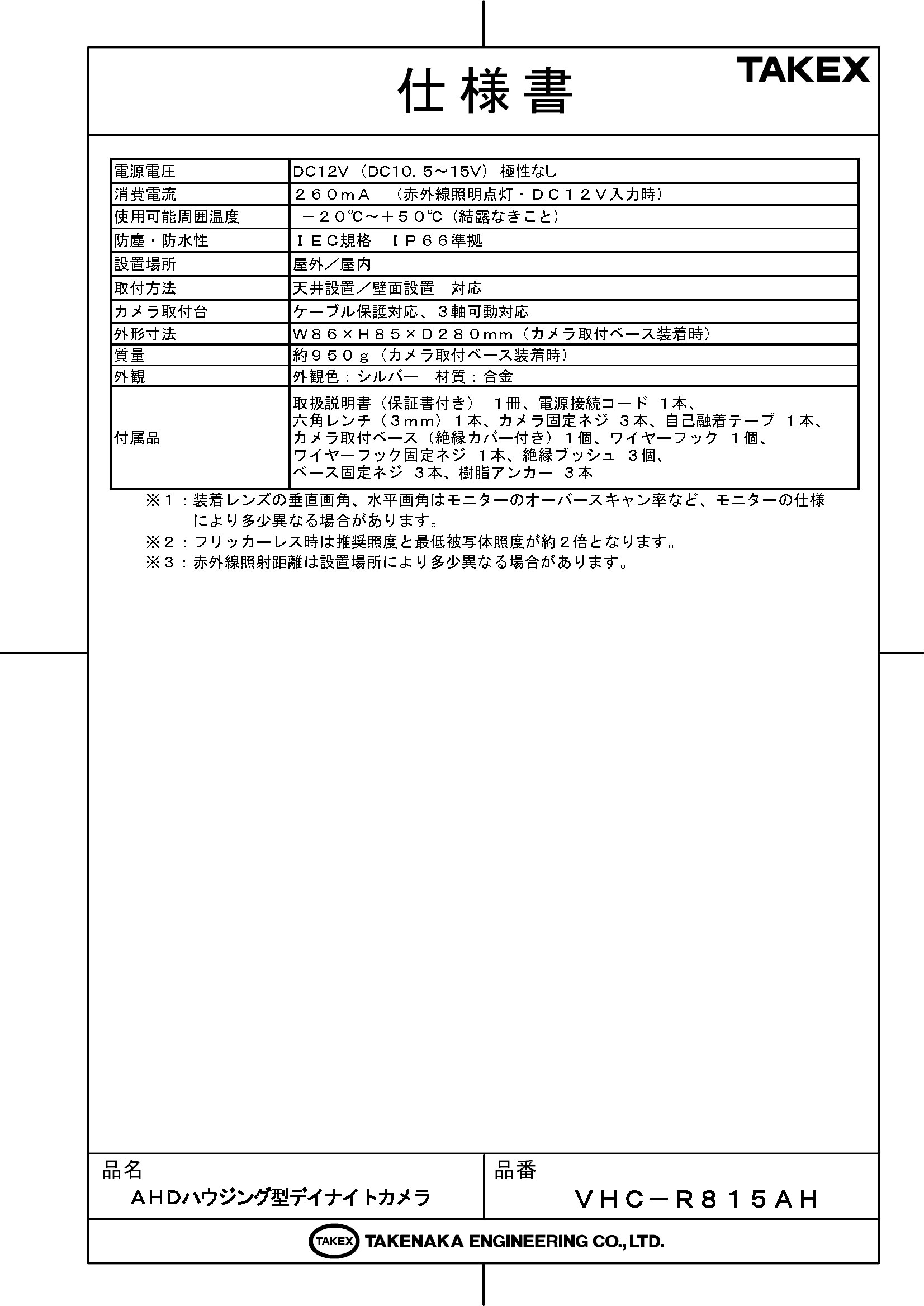

製品仕様

項目 内容
撮像素子1/2.8型 SONY 2メガピクセル STARVIS プログレッシブスキャン C-MOSセンサー
画素数総画素数：1945(H)×1109(V)　有効画素数：1945(H)×1097(V)
解像度1920×1080
フレームレートフルHD（1080p）：30fps
映像出力AHD／アナログ VBS 1.0V (p-p) 75Ω（OSD切替式）
装着レンズ単焦点固定アイリスレンズ f=2.8mm、F:2.0（水平:101° 垂直:54°）
推奨照度5 lx（カラーモード F:2.0）
最低被写体照度カラー：0.1 lx（電子感度UPオフ）/ 0.004 lx（32倍）
白黒：0 lx（赤外線照明点灯時）
シャッタースピードオート、1/30〜1/30,000秒 切替
フリッカーレスオフ / FLICKER / FLICK AUTO 切替
電子感度UPオフ / 2 / 4 / 8 / 16 / 32倍 切替
ホワイトバランスオート / AWB / AWC-SET / マニュアル
逆光補正オフ / バックライト補正 / ハイライト補正 / WDR 切替
デジタルノイズ除去3D-DNR（オフ / 低 / 中 / 高）
赤外線照明自動（最大照射距離：30m / SMART IR機能搭載）
通信方式同軸重畳制御方式（Pelco-C） / 日本語OSD対応
電源電圧DC12V（DC10.5〜15V） 極性なし
消費電流260mA（赤外線点灯時）
防塵・防水性IP66準拠（屋外/屋内兼用）
外形寸法W86 × H85 × D280mm（ベース装着時）
質量約950g
付属品電源接続コード、六角レンチ、取付ネジ一式、自己融着テープ、絶縁カバー・ブッシュ、ワイヤーフック

FAQ

雨が直接当たる屋外でも設置できますか？ はい、IP66準拠の防塵・防水性能を備えているため、雨が当たる屋外環境でも設置可能です。ただし、コネクタ接続部は必ず付属の自己融着テープで防水処理を行ってください。
アナログレコーダーに接続できますか？ 可能です。OSDメニュー設定で出力信号を「CVBS（アナログ）」に切り替えることで、既存のアナログモニターやレコーダーでも表示可能になります。ただし、切り替え後はUTC通信ができなくなるためご注意ください。
夜間の赤外線はどのくらい届きますか？ 最大照射距離は約30mです。被写体が近くにある場合は、SMART IR機能により白とびを自動的に抑制します。
電源は同軸ケーブルで供給できますか？ 本機はDC12V入力専用です。同軸ケーブルで電源を重畳する「ワンケーブル（電源重畳）方式」の電源ユニットには接続しないでください。故障の原因となります。
50Hz地域での蛍光灯のチラツキは抑えられますか？ はい、フリッカーレス機能を搭載しています。「FLICKER」または「FLICK AUTO」に設定することで、東日本などの50Hz地域特有のチラツキを抑制できます。
設置後に画質の調整はできますか？ UTC（同軸重畳制御）対応のレコーダーから、同軸ケーブル経由でカメラのOSDメニューを呼び出し、画質や明るさ、各種機能の設定を遠隔で行うことができます。
逆光の強い場所に設置したいのですが。 WDR（ワイドダイナミックレンジ）機能を搭載しており、明暗差の激しい環境でも、黒つぶれや白とびを抑えた視認性の高い映像を再現できます。
ピント調整は必要ですか？ 本機は2.8mmの単焦点広角レンズを採用した固定フォーカス仕様ですので、手動でのピント調整作業は不要です。
最大で何メートルまで配線できますか？ AHD信号の場合、5C-2Vケーブルで最大500mまでの伝送が可能です。ただし、映像の劣化を防ぐため300m以内での使用を推奨しています。
隣の家の窓など、映したくない場所を隠せますか？ プライバシーマスキング機能により、画面内の任意の場所（最大16エリア）にマスクをかけて隠すことができます。
