ワンケーブルEX-SDI屋外用デイナイトカプセルカメラ [VOC-IR950HV]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX EX-SDI 屋外用カメラワンケーブル IP66防水 2メガピクセル

VOC-IR950HV ワンケーブルEX-SDI屋外用デイナイトカプセルカメラ

同軸ケーブル1本でフルHD映像・電源・制御信号を最大400m伝送。屋外対応の高感度STARVISセンサーと電動バリフォーカルレンズを搭載した、ハイエンドなワンケーブルEX-SDIカメラです。

型番： VOC-IR950HV
製品名： ワンケーブルEX-SDI屋外用デイナイトカプセルカメラ
方式 / カテゴリ： EX-SDI方式（電源重畳タイプ） / 屋外用カプセルカメラ
主な用途： ビル外壁、駐車場、資材置場、長距離配線が必要な既設現場のHD化
対応環境： 屋外・屋内（IP66準拠）
伝送距離： 5C-FB使用時：最大400m（特定電源使用時最大500m）

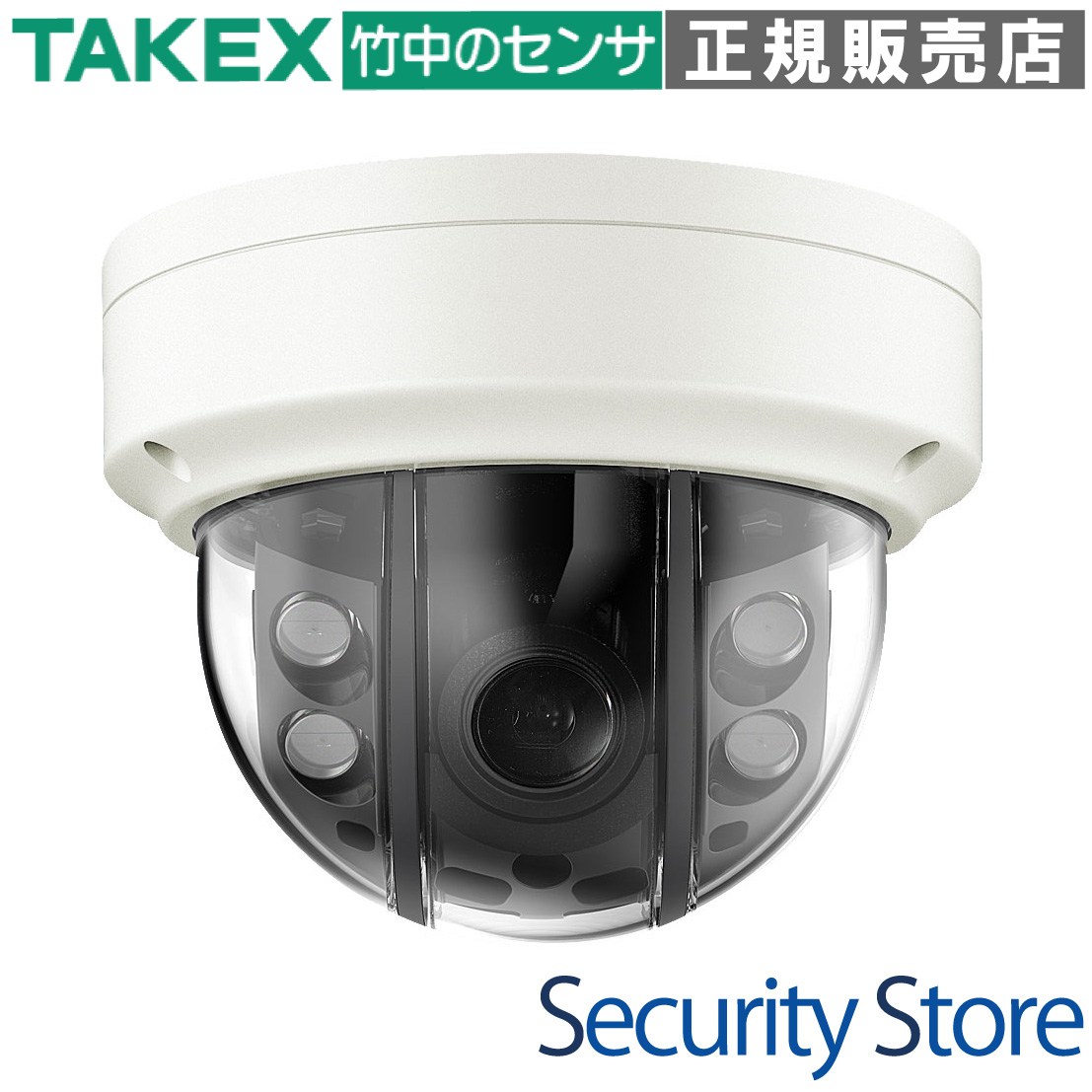

VOC-IR950HV ワンケーブルEX-SDI屋外用デイナイトカプセルカメラ製品画像

資料ダウンロード

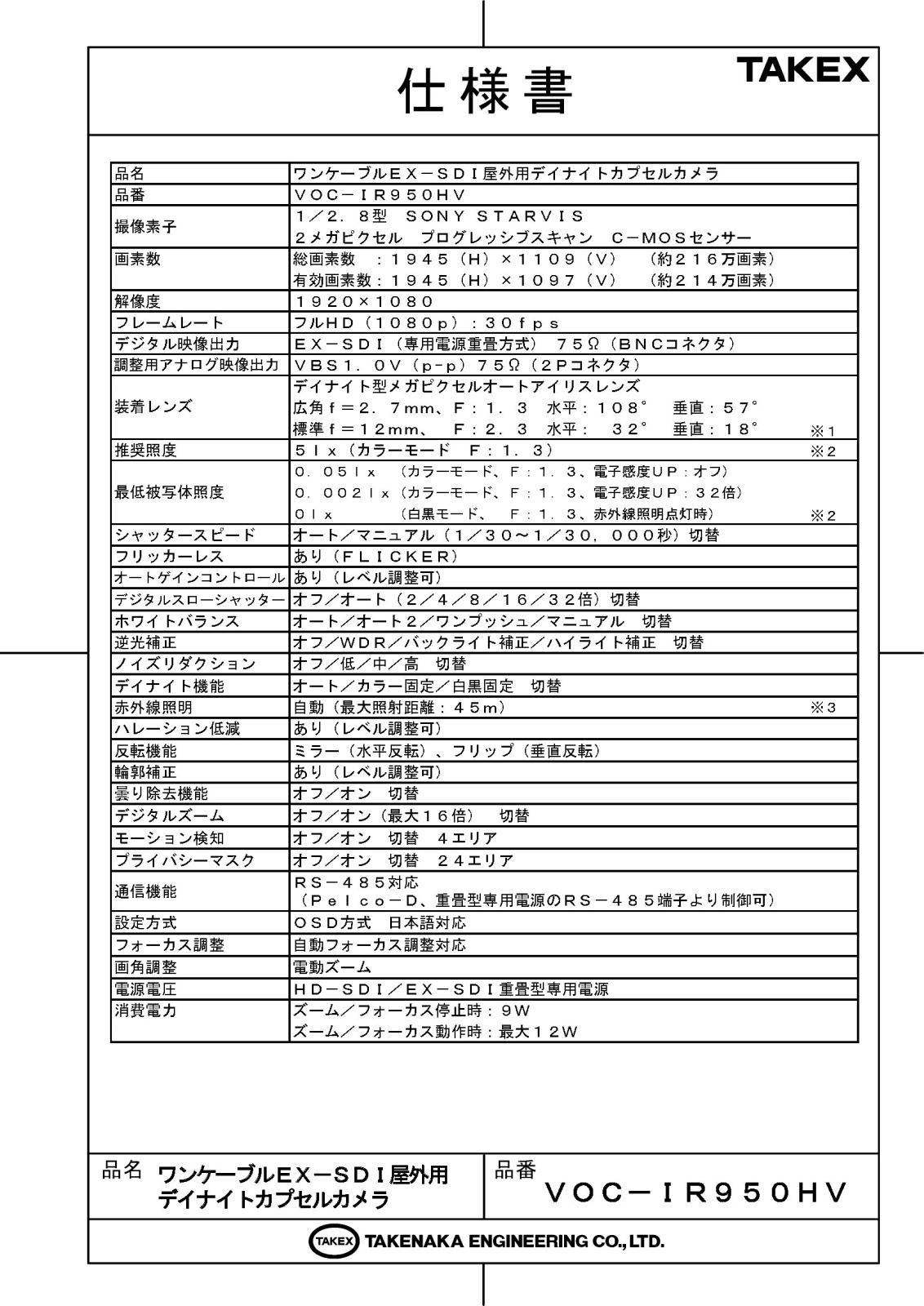

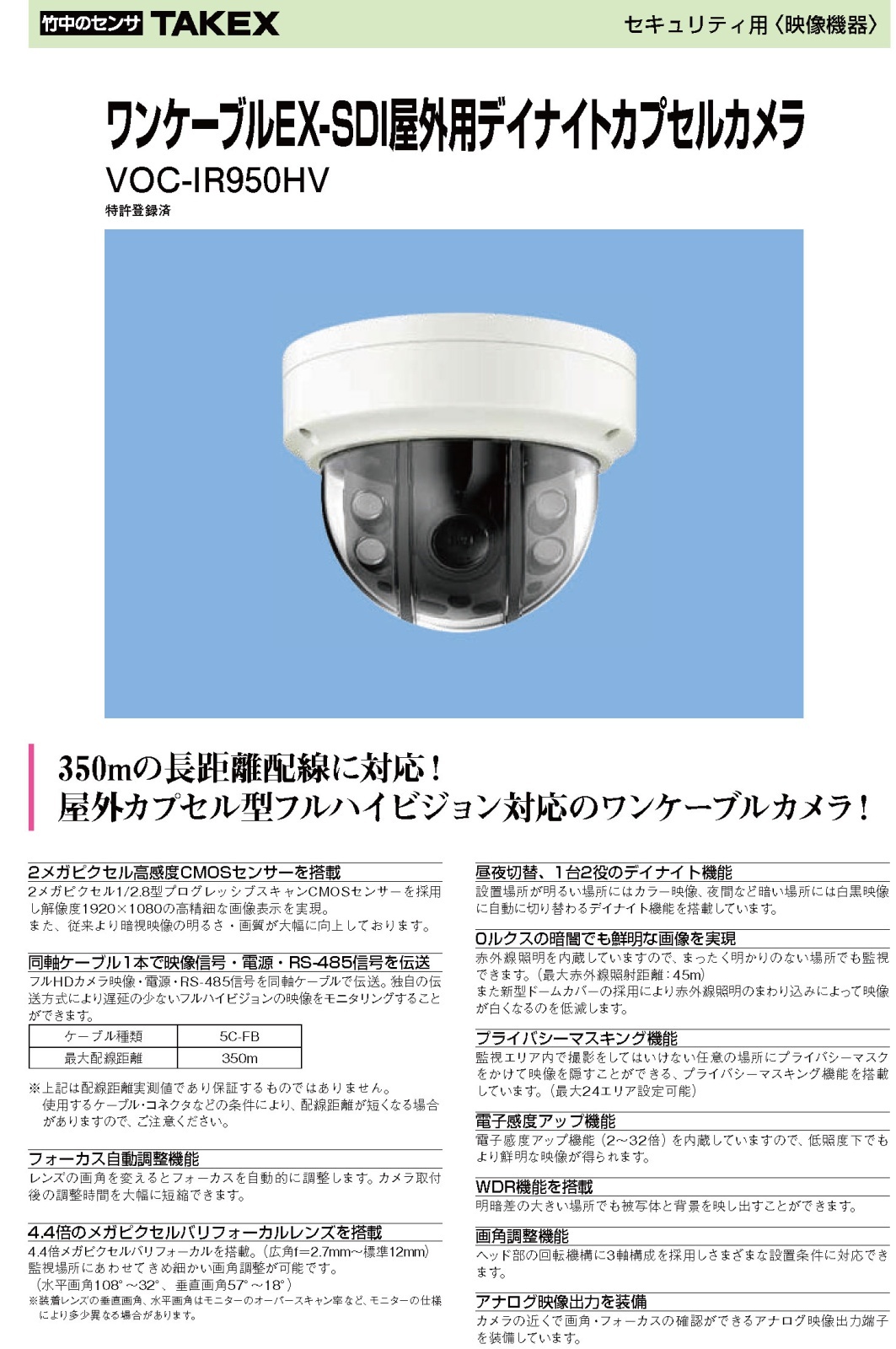

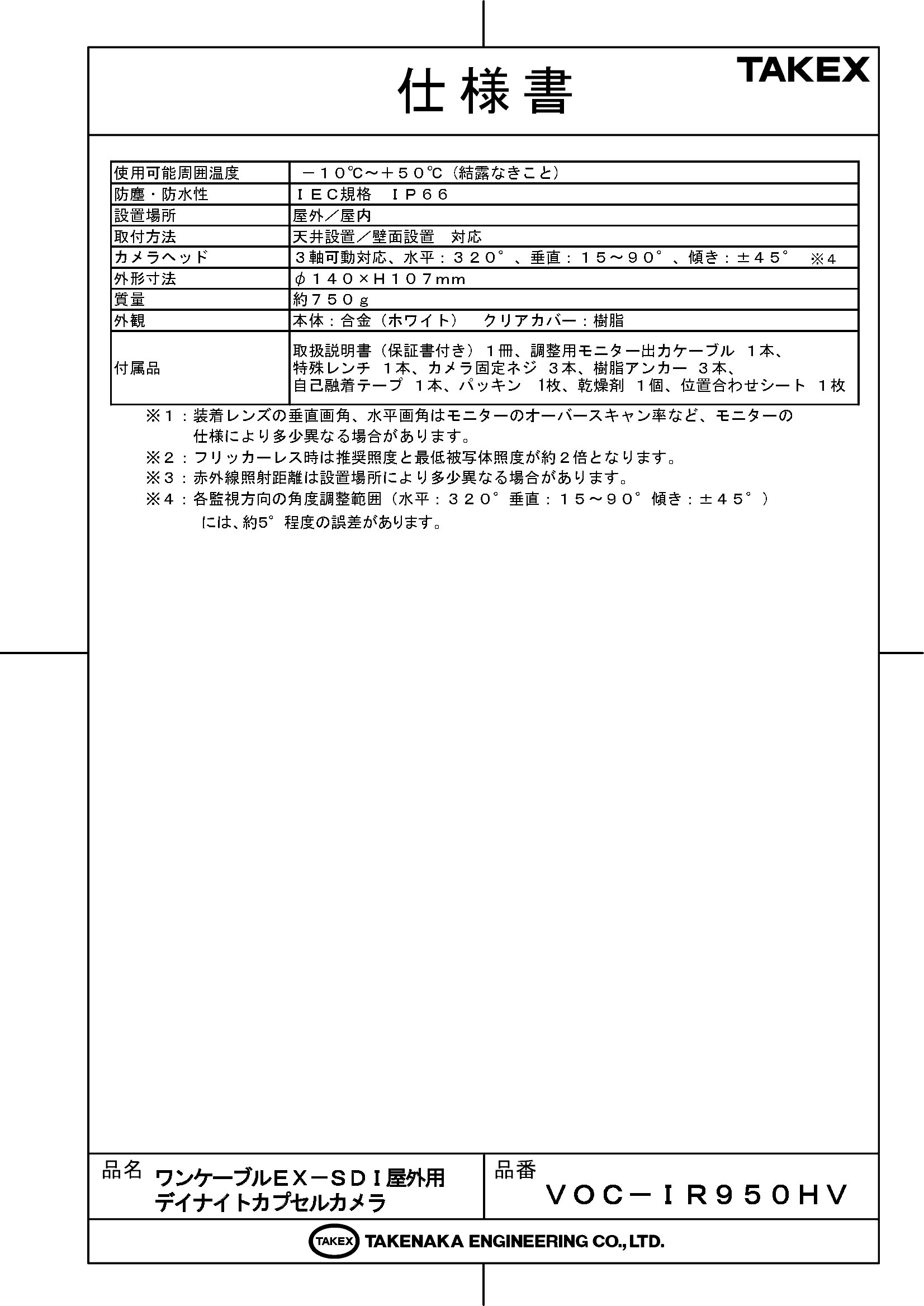

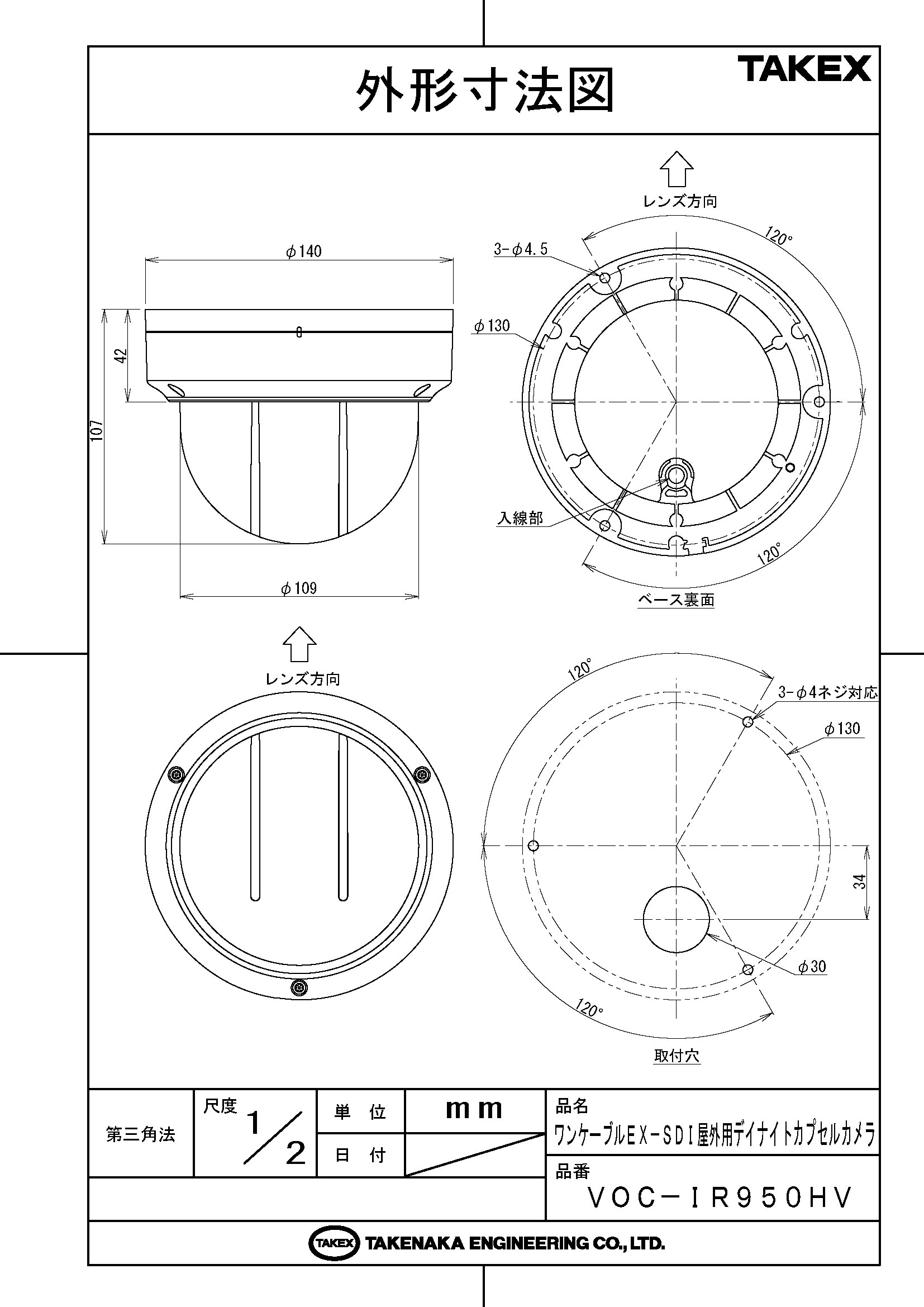

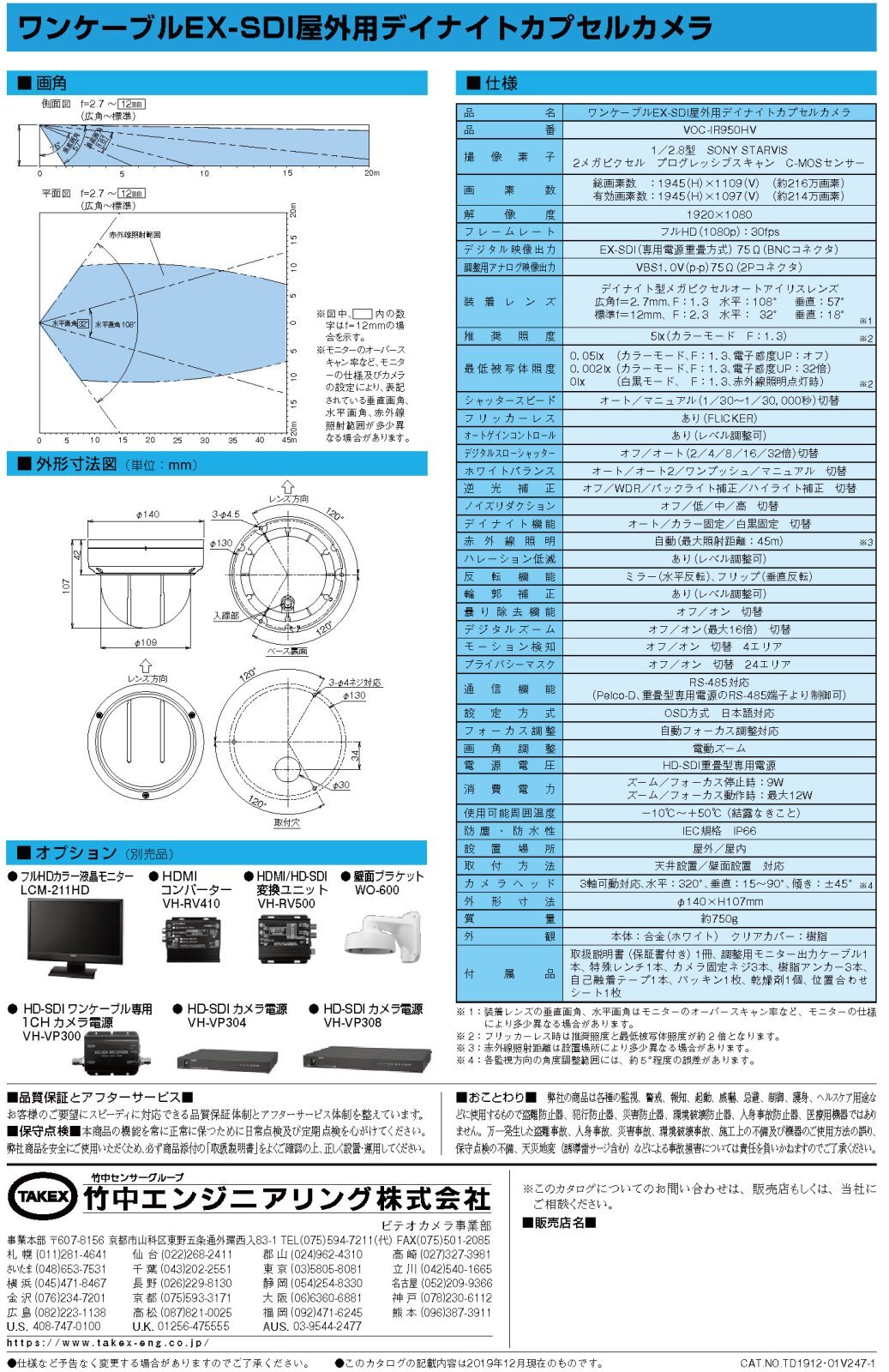

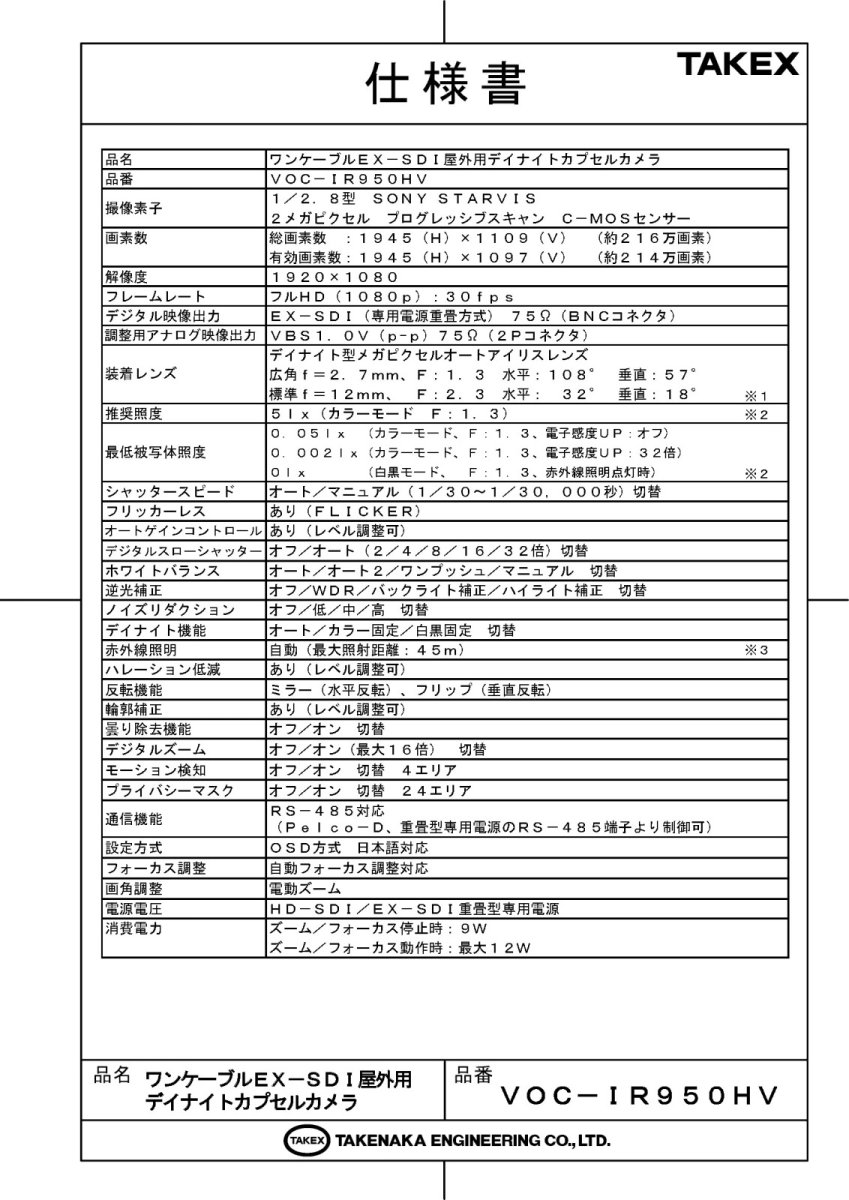

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

既設の同軸ケーブルを活かした高画質化改修
雨掛かりのある屋外駐車場の24時間監視
広大な敷地での長距離配線（最大400m〜）
夜間の暗視性能が求められる重要施設の外周

導入前に確認したいポイント

専用のEX-SDI重畳電源ユニットが必要です
推奨ケーブルは特性インピーダンス75Ωの5C-FBです
アナログAHD/TVI等の専用機器には接続できません
RS-485制御には対応DVR等のシステム構成が必要です

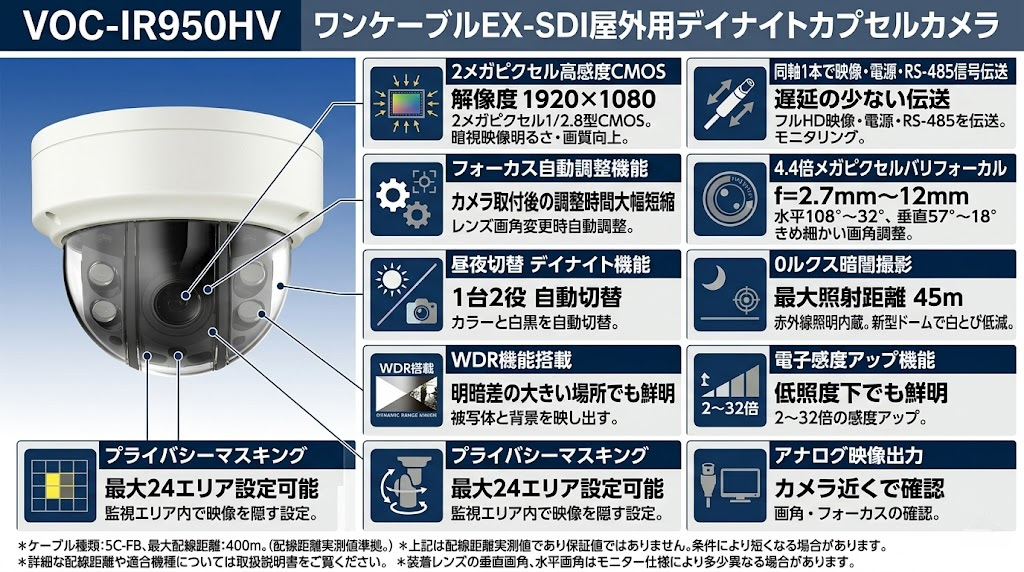

特長

2メガピクセル高感度STARVIS CMOSセンサーを搭載

1/2.8型 SONY STARVIS プログレッシブスキャンCMOSセンサーを採用し、1920×1080のフルHD解像度を実現。従来よりも暗視映像の明るさと画質が大幅に向上しており、低照度環境でもノイズの少ない鮮明な画像を記録可能です。

同軸ケーブル1本で映像・電源・RS-485信号を伝送

EX-SDI方式の電源重畳技術により、同軸ケーブル1本のみで「フルHD映像信号」「カメラ駆動電源」「RS-485制御信号」の3要素を同時に伝送します。配線コストを削減しながら、遅延のない高精細なモニタリングを可能にします。

最大400m〜500mの長距離配線に対応

独自の伝送方式により、5C-FBケーブル使用時に最大400mの長距離配線が可能です。さらに、特定電源（VH-VP404/408）との組み合わせによる拡張モード設定では、最大500mまでの延長にも対応し、広範囲なシステム構築を支えます。

フォーカス自動調整機能による施工省力化

レンズの画角を変更した際にフォーカスを自動的に調整する機能を搭載。高所作業車や梯子の上での細かなピント調整作業を大幅に短縮でき、施工精度と効率を同時に向上させます。

4.4倍の電動バリフォーカルレンズを搭載

f=2.7mmから12mm（水平画角108°〜32°）の広範囲をカバーする4.4倍電動ズームレンズを搭載。設置環境に合わせて最適な画角をリモートまたは現場OSDで細かく調整可能です。

最大45mの照射が可能な強力赤外線照明

ハイパワーな赤外線LEDを内蔵し、照明のない0ルクスの暗闇でも最大45m先まで鮮明に映し出します。ハレーション低減（アンチサチュレーション）機能により、近距離被写体の白とびも抑制します。

WDR（ワイドダイナミックレンジ）機能

明暗差の激しい場所でも、暗い部分を明るく、明るい部分を適正に補正。逆光環境下の入口付近や窓際でも、被写体と背景の両方を認識しやすい映像を提供します。

IP66準拠の優れた耐候性と防塵・防水設計

IEC規格IP66に準拠した強固なハウジングを採用。直接雨のかかる屋外壁面や天井にそのまま設置でき、過酷な環境下での長期運用を可能にしています。内部には結露を防ぐ乾燥剤封入構造も備えています。

自由度の高い3軸回転機構のヘッド構造

カメラヘッド部の回転機構に3軸構成（水平320°、垂直15〜90°、回転±45°）を採用。壁面設置でも天井設置でも、斜め方向の監視でも、あらゆる設置条件に柔軟に対応します。

プライバシーマスキングと多彩な画像補正

最大24エリアのプライバシーマスク機能を搭載し、プライバシーに配慮が必要なエリアを隠すことが可能です。その他、電子感度アップ、デジタルノイズリダクション（3D-DNR）、曇り除去機能など、悪条件下での視認性を高める機能をフル装備しています。

    選定時に評価したい強み
    長距離伝送の安定性： 5C-FB使用で400m以上の伝送を可能にするEX-SDI技術の採用。
施工性の高さ： ワンケーブル配線に加え、自動フォーカスと3軸機構で設置時間を短縮。
夜間監視能力： STARVISセンサーと45m赤外線、ハレーション低減の組み合わせ。
メンテナンス性： RS-485による手元での設定変更や、現場調整用アナログ出力端子を装備。



施工・設置ガイド

VOC-IR950HVの設置にあたっては、以下の点に特に注意して施工を行ってください。

重要工程	施工時の注意ポイント
防水処理	BNC接続部は付属の自己融着テープで確実に防水してください。毛細管現象による浸水を防ぎます。
結露対策	カバーを閉じる直前に、付属の乾燥剤を内部の指定箇所へ確実に押し込んでください。
ドームの向き	ドームカバーの「遮光壁がない側」をOSDスイッチ側に合わせてください。逆だと赤外線が反射します。
ケーブル選定	必ず75Ωの同軸ケーブル（5C-FB推奨）を使用してください。3C-2Vや5C-2Vは推奨されません。

配線距離・システム構成目安

接続先ユニット（電源）	最大配線距離（5C-FB使用時）	備考
VH-VP300 / VH-VP304	最大 350m	標準モード
VH-VP404 / VH-VP408	最大 400m 〜 500m	拡張モード（135M+/V2.1）設定時

製品仕様

カメラ・撮像仕様
撮像素子	1／2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数：1945(H)×1109(V)（約216万画素）有効画素数：1945(H)×1097(V)（約214万画素）
解像度	1920 × 1080
フレームレート	フルHD (1080p)：30fps
デジタル映像出力	EX-SDI (専用電源重畳方式) 75Ω (BNCコネクタ)
調整用アナログ映像出力	VBS1.0V (p-p) 75Ω (2Pコネクタ)
装着レンズ	デイナイト型メガピクセルオートアイリスレンズ広角 f=2.7mm/F1.3（水平:108° 垂直:57°）標準 f=12mm/F2.3（水平:32° 垂直:18°）
推奨照度	5 lx (カラーモード F1.3)
最低被写体照度	カラー：0.05 lx (感度UPオフ) / 0.002 lx (感度UP32倍) 白黒：0 lx (赤外線照明点灯時)
シャッタースピード	オート／マニュアル (1／30 〜 1／30,000秒) 切替
画像補正機能	WDR、バックライト補正、ハイライト補正、3D-DNR、曇り除去
デイナイト機能	オート／カラー固定／白黒固定切替
赤外線照明	自動点灯（最大照射距離：45m）ハレーション低減機能付
その他機能	ミラー/フリップ、デジタルズーム(最大16倍)、モーション検知、プライバシーマスク(24エリア)
設定/通信方式	OSD方式(日本語対応)、RS-485(Pelco-D)
電気・環境・設置仕様
電源電圧	HD-SDI／EX-SDI重畳型専用電源
消費電力	通常時：9W / 動作時最大：12W
使用環境	温度：－10℃ 〜 +50℃ (結露なきこと) / 防塵・防水性：IP66
外形寸法 / 質量	φ140 × H107 mm / 約750 g
材質	本体：合金 (ホワイト) / クリアカバー：樹脂

FAQ

Q：一般のアナログカメラ用レコーダーに直接接続できますか？ A：いいえ、できません。本機はEX-SDI方式の電源重畳型ですので、専用の重畳電源ユニットとEX-SDI対応のレコーダー（DVR）が必要です。

Q：配線に使用する同軸ケーブルの指定はありますか？ A：特性インピーダンス75Ωの同軸ケーブル（推奨：5C-FB）をご使用ください。3C-2Vなどは減衰が大きいため推奨されません。

Q：夜間の赤外線はどのくらいの距離まで届きますか？ A：最大照射距離は約45mです。ただし、設置環境の反射率等により有効な監視距離は変動します。

Q：オートフォーカス機能はどのように使いますか？ A：OSDメニューの「ONEPUSH AF」を実行することで、現在の画角に合わせて自動的にピントを合わせることができます。

Q：壁面に取り付けることは可能ですか？ A：はい、可能です。3軸回転機構を採用しているため、壁面でも天井でも適切な向きに調整できます。

Q：映像が夜間に真っ白になってしまうのですが、原因は何ですか？ A：ドームカバー内の遮光壁の向きが間違っているか、近接する障害物に赤外線が反射している可能性があります。遮光壁をOSDスイッチ側に向けてください。

Q：500mの長距離配線を行うための条件は？ A：専用電源ユニット VH-VP404またはVH-VP408を使用し、OSD設定でSDI MODEを「135M+(V2.1)」に変更する必要があります。

Q：雨の当たる屋外でもそのまま設置できますか？ A：はい、IP66の防塵防水性能を備えているため屋外設置可能です。ただし、コネクタ部の防水処理は施工時に必ず行ってください。

Q：レコーダー側からズームやフォーカスの調整はできますか？ A：RS-485制御に対応したレコーダーやコントローラーを使用することで、同軸経由での遠隔操作が可能です。

Q：フリッカー（画面のちらつき）を抑える機能はありますか？ A：はい、OSD設定のシャッタースピード項目で「FLICKER」を選択することで、東日本（50Hz地域）等の蛍光灯下でのちらつきを軽減できます。
