カメラ取付台 TAKEX 竹中エンジニアリング [IW-34]

カメラ取付台 TAKEX 竹中エンジニアリング [IW-34]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 監視カメラブラケット 天井・壁面両用 ミドルタイプ

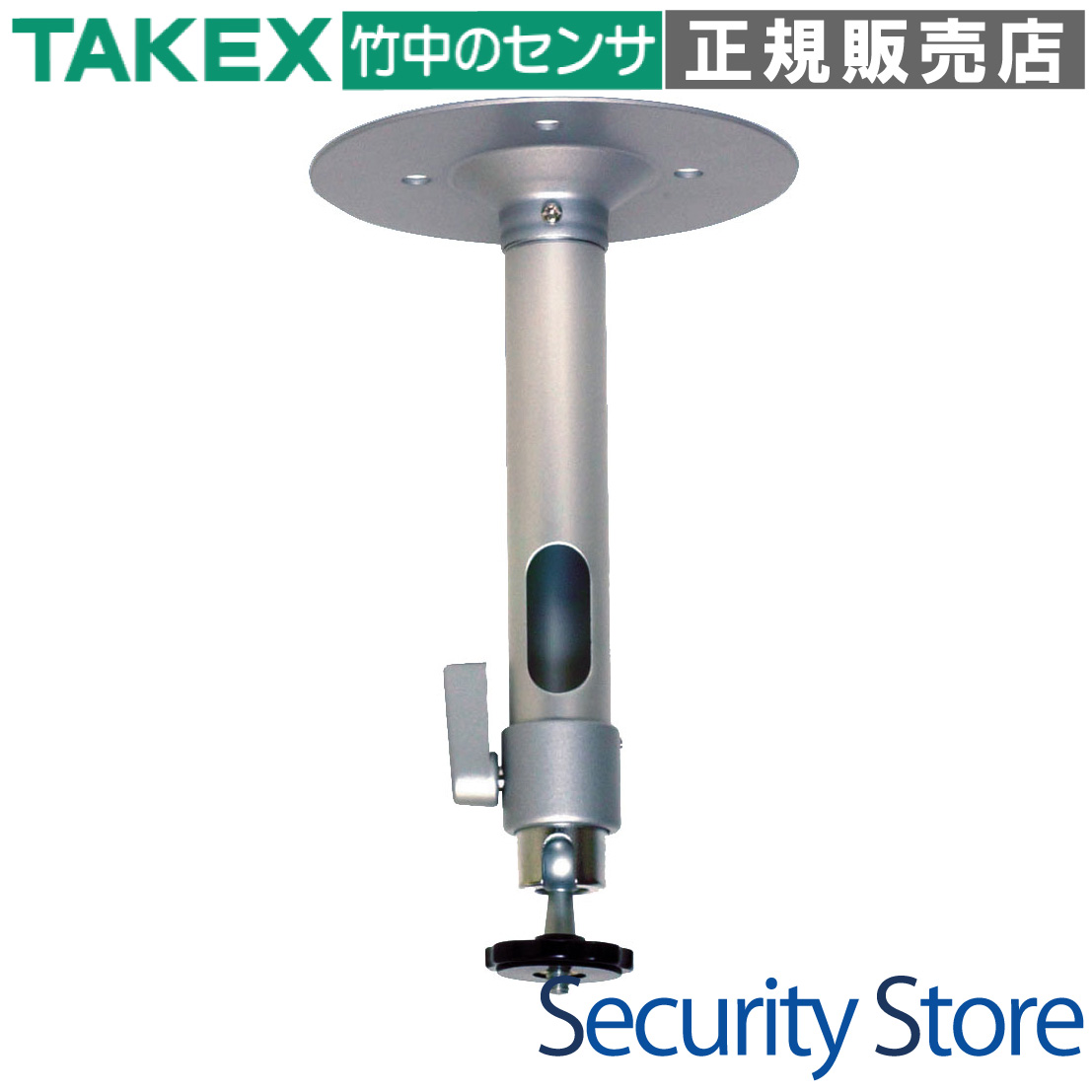

IW-34 カメラ取付台（ミドルタイプブラケット）

IW-34は、監視カメラやカメラハウジングを天井または壁面に固定するための、全長200mmのミドルタイプ取付ブラケットです。堅牢な金属製構造により最大4kgまでの荷重に対応し、プロフェッショナルな監視システムの構築に欠かせない安定性と自由な角度調整を提供します。

  • 型番： IW-34
  • 製品名： カメラ取付台
  • 設置条件： 壁面／天井用（伸縮なし）
  • 主な用途： 各種CCTVカメラ、カメラハウジング（VCH-90等）の設置
  • 全長： 200mm
  • 最大搭載荷重： 4.0kg
IW-34 カメラ取付台

資料ダウンロード

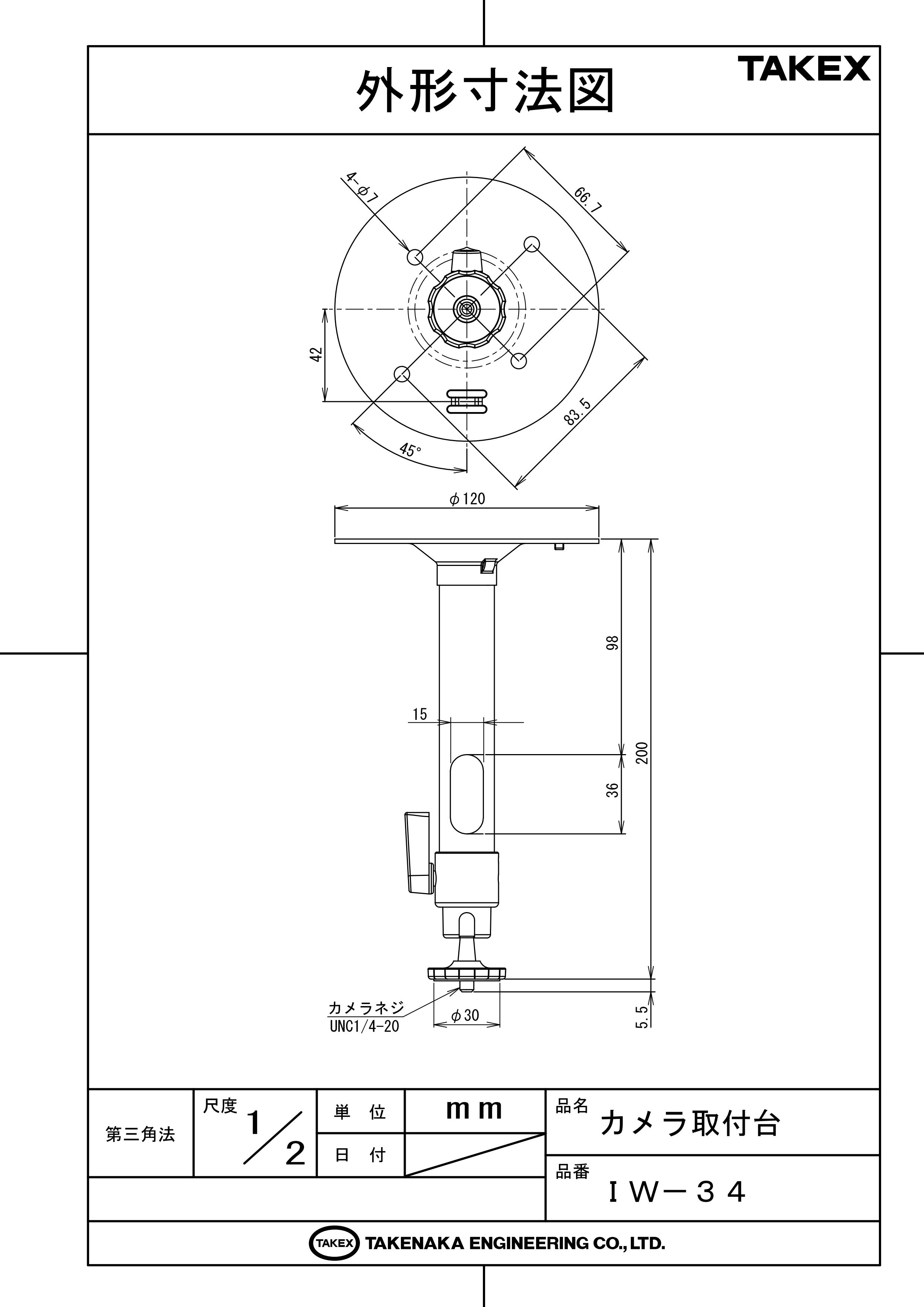

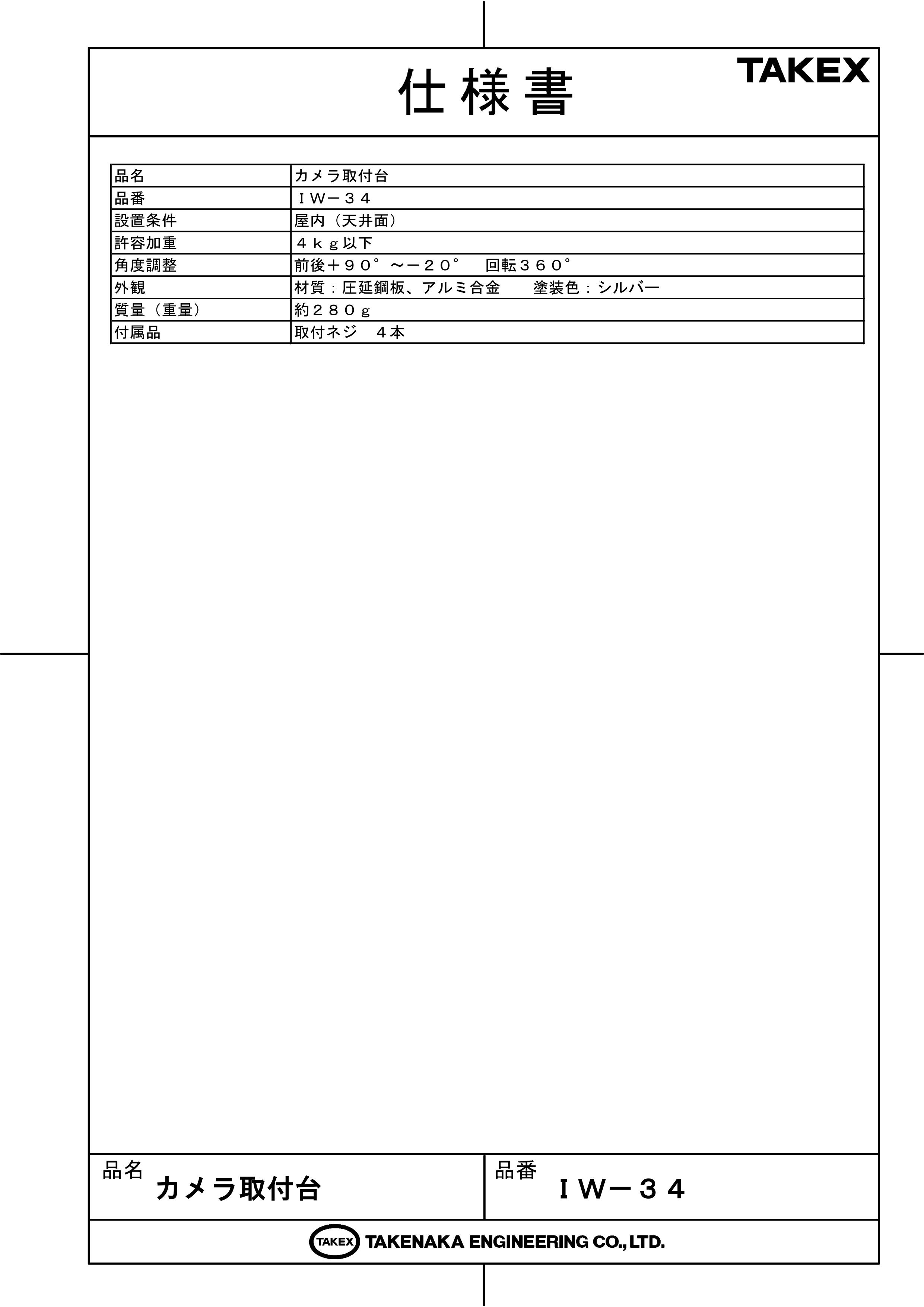

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 中型・大型監視カメラの固定
  • カメラハウジングを使用した屋外設置
  • 天井からの吊り下げ設置
  • 壁面への突き出し設置

導入前に確認したいポイント

  • 設置場所に200mmの突出スペースがあるか
  • 取付面の強度が4kg以上の荷重に耐えられるか
  • カメラ側のネジ穴がUNC 1/4-20規格か
  • 露出配線か隠蔽配線か（通線経路の確認）

特長

天井・壁面を選ばないマルチマウント設計

IW-34は、独自のベース構造により天井面への吊り下げ設置と、壁面への水平設置の両方に対応しています。現場のレイアウト変更や異なる設置条件に対しても、同一のブラケットで柔軟に対応可能です。

全長200mmの絶妙なミドルサイズ

ショートタイプのIW-31（130mm）と比較して70mm長い200mmに設定されています。これにより、壁面設置時にカメラが壁に干渉しにくくなり、より広角な監視範囲や自由なアングル調整を可能にします。

最大4kgの荷重に対応する堅牢構造

材質には圧延鋼板とアルミ合金を採用。優れた剛性を持ち、重量のある中型カメラやカメラハウジング（VCH-90等）を搭載しても、ブレやたわみの少ない安定した映像記録を支えます。

自由度の高い3軸方向の角度調整

水平方向（パン）360度の全周回転に加え、垂直方向（チルト）は+90度から-20度まで幅広く調整可能です。監視対象に合わせて、ミリ単位での緻密な画角決定をサポートします。

スマートな配線を実現する通線構造

ブラケットのパイプ側面には通線用の長穴が設けられており、台座中心の孔（φ22mm）と連動しています。設置面からの隠蔽配線はもちろん、側面からの露出配線にも対応し、ケーブル露出を最小限に抑えた施工が可能です。

汎用性の高いカメラ取付ネジ規格

多くの監視カメラや三脚で標準的に採用されている「UNC 1/4-20 三脚ネジ」を搭載。メーカーを問わず幅広いCCTV機器との互換性を確保しています。

耐久性に優れた銀色塗装仕上げ

表面には落ち着いた銀色塗装が施されており、オフィスビルの廊下から倉庫、屋外ハウジング併用環境まで、あらゆる設置シーンに自然に溶け込む外観デザインとなっています。

選定時に評価したい強み

  • 安定性： φ120mmの大型ベースにより、取付面へ強固に固定が可能。
  • 施工性： 隠蔽・露出の両方に対応した通線穴設計で工期を短縮。
  • 互換性： 各種カメラハウジング（VCH-90等）に適合する標準モデル。
  • 調整幅： 360度パンと広域チルトにより、デッドスポットを最小化。

施工・設置ガイド

確実な設置のために、以下のステップおよび注意点を確認してください。

確認項目 この製品での考え方
取付面の選定 4kgの静荷重に加え、風圧や振動を考慮し、アンカーやボルトが効く下地を確保してください。
配線処理 側面の通線穴を利用する場合、コネクタのサイズが穴を通過するか事前に確認してください。
屋外使用 屋外で使用する場合は、防水性能を持つカメラハウジングと組み合わせて使用してください。
干渉確認 全長200mmあるため、カメラを大きく振った際に周囲の壁や天井に接触しないか確認が必要です。

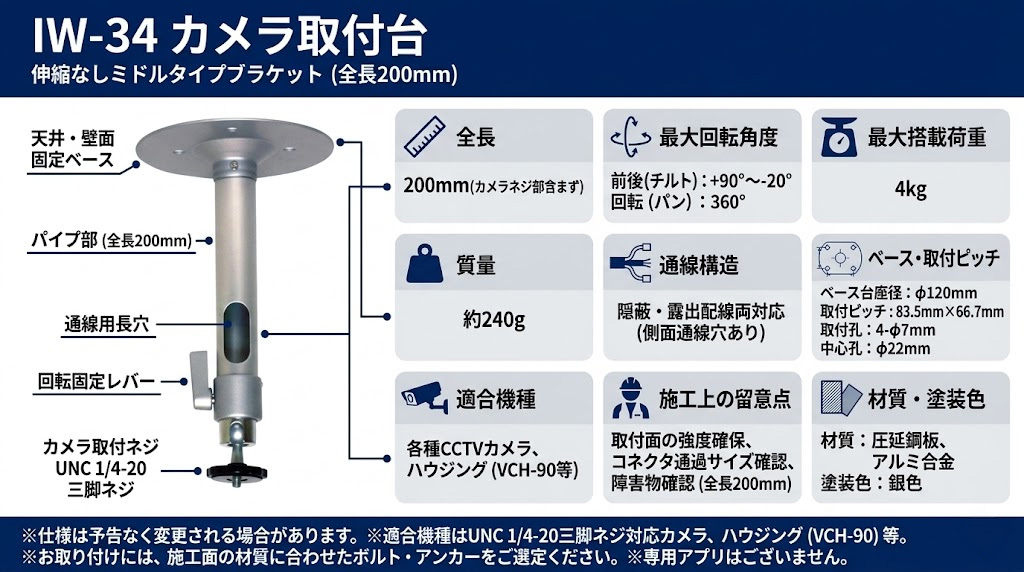

製品仕様

項目 内容
品名・型番 IW-34
設置条件 壁面／天井用（伸縮なし）
材質 圧延鋼板、アルミ合金
塗装色 銀色
質量 約240g
適合機種 各種CCTVカメラ、ハウジング（VCH-90等）
全長 200mm（カメラネジ部含まず）
ベース台座径 φ120mm
カメラ取付ネジ UNC 1/4-20 三脚ネジ
取付孔（設置面側） 4-φ7mm
取付ピッチ 83.5mm × 66.7mm
中心孔（通線用） φ22mm
最大搭載荷重 4kg
最大回転角度（チルト） +90° 〜 -20°
最大回転角度（パン） 360°
通線構造 パイプ側面に長穴あり、隠蔽・露出配線両対応

FAQ

Q：IW-34は屋外で直接雨に当たる場所でも使えますか？ A：本製品は金属製で塗装されていますが、ブラケット自体に防水機能はありません。屋外設置の際は、必ず防水仕様のカメラやカメラハウジングと組み合わせてご使用ください。
Q：ショートタイプのIW-31との違いは何ですか？ A：主な違いは全長です。IW-31は130mm、IW-34は200mmとなっています。壁面取付時にカメラを大きく傾けたい場合や、障害物を避けたい場合は、本製品（IW-34）が適しています。
Q：家庭用のビデオカメラでも取り付けられますか？ A：取付ネジが標準的な三脚ネジ（UNC 1/4-20）であれば取り付け可能ですが、本製品は業務用の監視カメラ設置を想定した構造になっています。
Q：壁面にネジで固定する際、ネジは付属していますか？ A：設置面の材質（コンクリート、木材、ボード等）によって適切なネジが異なるため、壁面固定用のネジは付属していません。現場に合わせて別途ご用意ください。
Q：配線をブラケットの中に隠すことはできますか？ A：はい、可能です。ベース中央のφ22mmの穴を通して、壁面や天井裏から直接パイプ内へ配線を通すことができます。
Q：4kgを超える重量のカメラを載せても大丈夫ですか？ A：最大搭載荷重は4kgです。安全のため、カメラやレンズ、ハウジングの合計質量が4kgを超えないようにしてください。
Q：角度を固定した後に勝手に動いてしまうことはありませんか？ A：角度調整部のネジをしっかり締め込むことで強固に固定されます。4kg以内の推奨荷重内であれば、自重で動く心配はほとんどありません。
Q：取付ピッチを教えてください。 A：設置面の取付ピッチは 83.5mm × 66.7mm です。4箇所の孔（φ7mm）を利用して固定します。
Q：銀色以外の色はありますか？ A：標準仕様は銀色塗装となります。
Q：パイプの長さは調節（伸縮）できますか？ A：本製品は伸縮なしの固定タイプ（200mm）です。
