TAKEX（竹中エンジニアリング）フットスイッチ ToF測距方式非接触操作自動ドア用

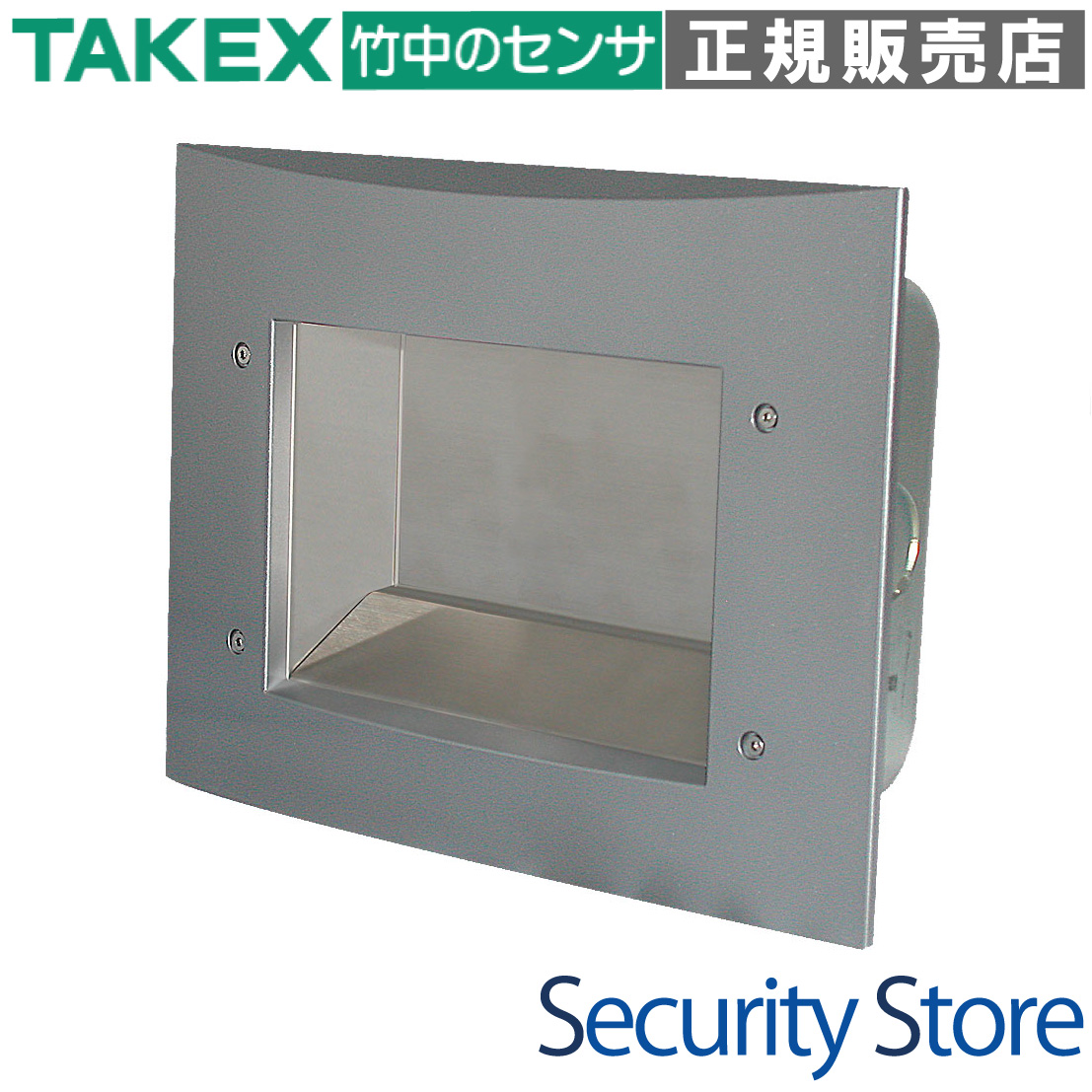

DFT-01 フットスイッチ（ToF方式・制御器一体型）

業界初となる「ToF（Time of Flight）測距方式」を採用した、高精度かつ施工性に優れた自動ドア用フットスイッチです。制御器一体型設計により、従来のフットスイッチで必要だった専用シールド線が不要になり、標準的な4芯配線のみで設置が完了します。

型番： DFT-01
製品名： フットスイッチ
検知方式： ToF測距方式（光の飛行時間による距離計測）
主な用途： 病院・手術室、食品工場、クリーンルーム等の自動ドア開閉操作
設置場所： 屋内埋込型（3個用スイッチボックス対応）
電源電圧： AC100V または DC12V〜24V ハイブリッド対応

資料ダウンロード

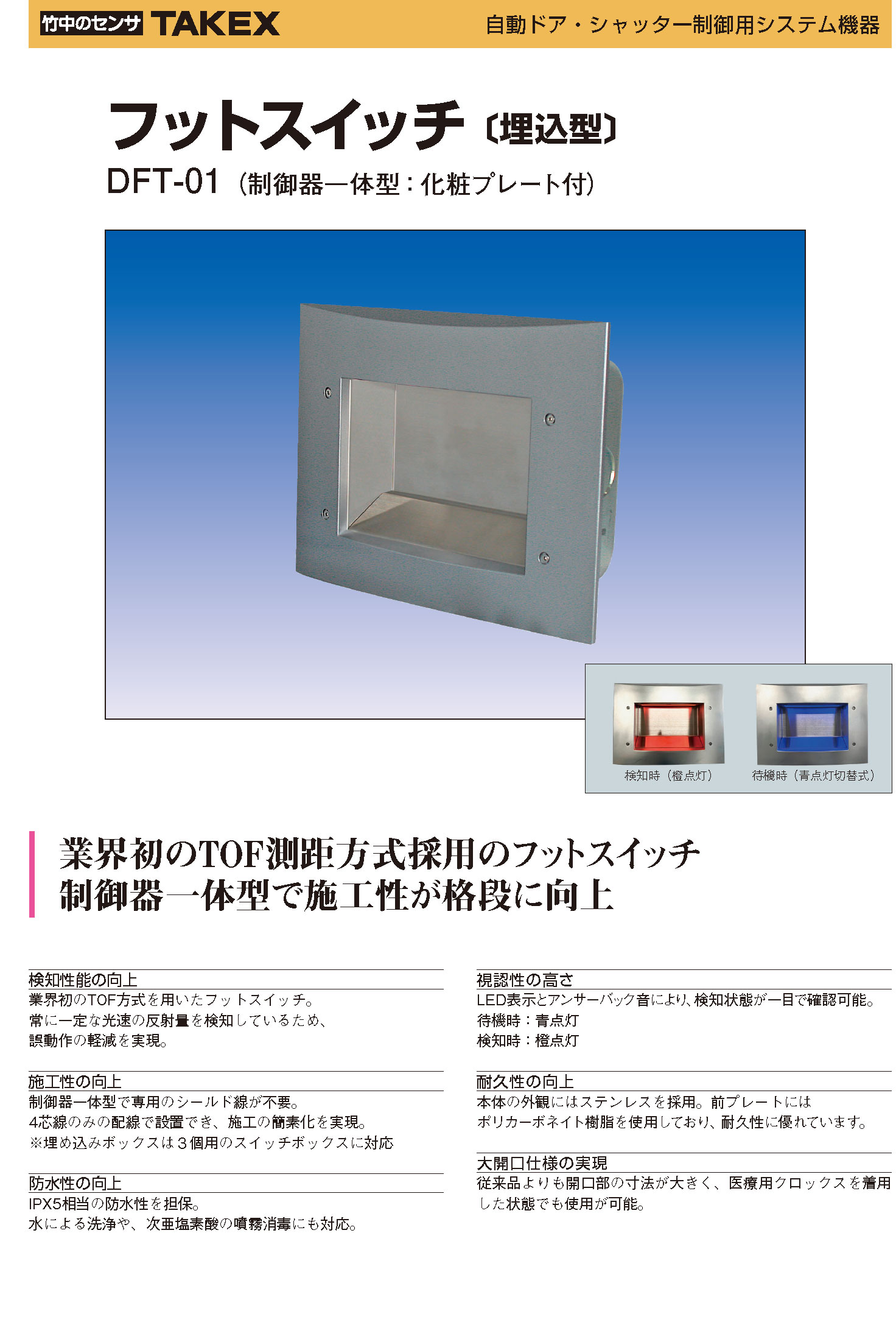

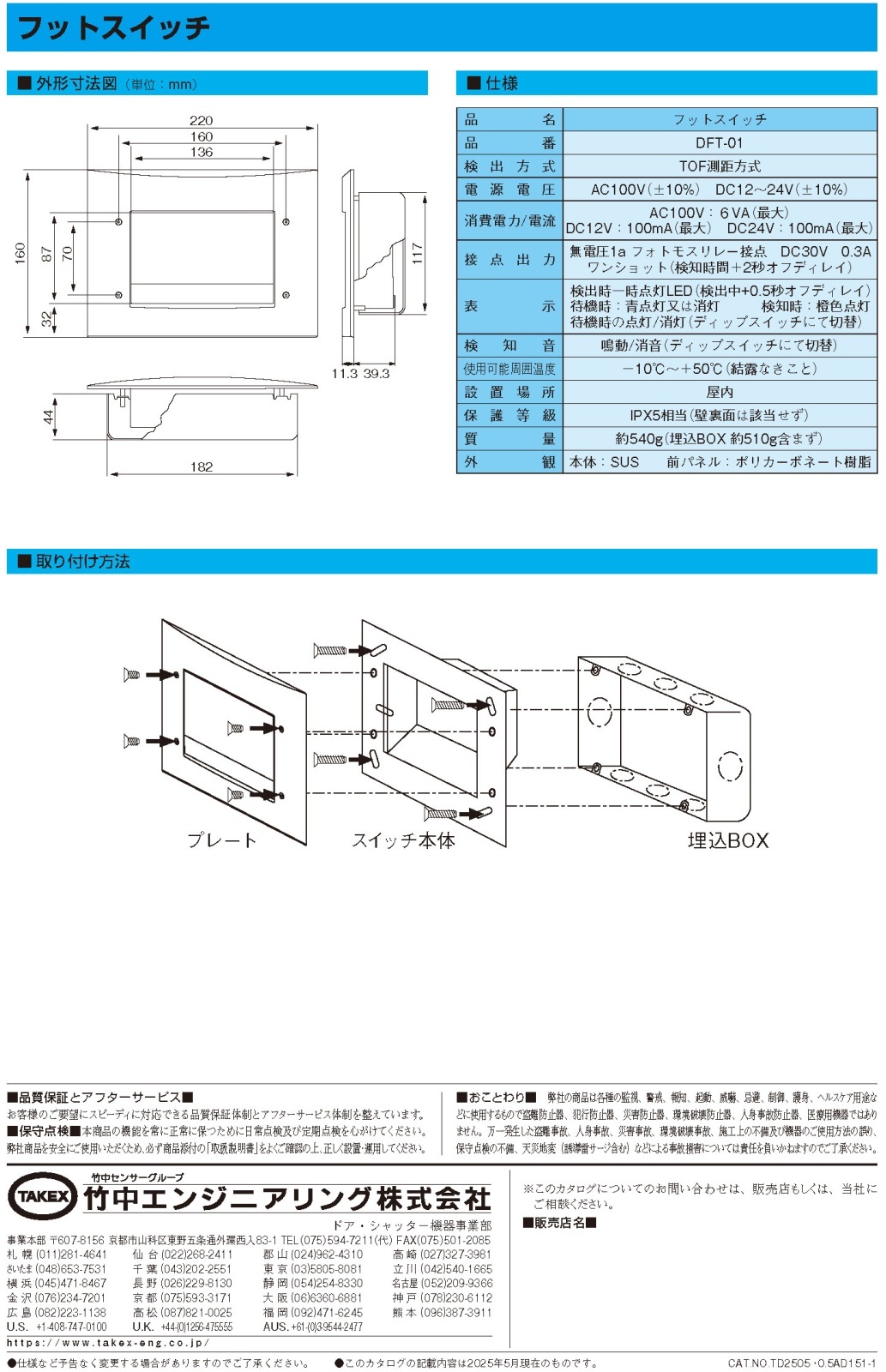

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

医療機関の手術室・病棟入口
高度な衛生管理が求められる食品工場
半導体・精密機器のクリーンルーム
台車や両手が塞がった状態での通行が必要な現場

導入前に確認したいポイント

設置は「屋内専用」です（屋外不可）
壁内の結露・浸水対策が必要な場所か
既存の埋込ボックス（3個用）が利用可能か
自動ドアコントローラの入力定格の確認

特長

業界初のToF（Time of Flight）測距方式を採用

光の反射量ではなく、光が往復する「時間」から距離を計測する先進のToF方式を採用しています。従来の赤外線反射方式では検知が難しかった「黒い靴」や「光沢のある長靴」など、フットウェアの色や材質に左右されることなく、設定した空間内で確実な検知を実現します。

制御器一体型による革新的な施工性

センサーと制御器を一つのボディに集約しました。従来品のような「専用シールド線」を用いた複雑な配線工程が不要です。一般的な4芯線（電源2本・信号2本）だけで動作するため、現場での結線作業が大幅に簡略化され、工期短縮に貢献します。

IPX5相当の優れた防水性能

前面パネルおよび操作部はIPX5（防噴流形）相当の防水設計です。医療現場や食品工場で必須となる「水による洗浄」や「次亜塩素酸を用いた噴霧消毒」に対しても高い耐久性を発揮し、清潔な運用を支えます。（※壁裏面側は防水対象外）

直感的なLED表示とアンサーバック機能

操作状況を一目で確認できるよう、大型のLED表示灯を搭載しています。待機時は青色（または消灯）、検知時は橙色に切り替わります。また、内蔵ブザーによるアンサーバック音（ON/OFF切替可）により、足元の確実な操作を視覚と聴覚の両面でサポートします。

医療現場の声を反映した大開口設計

足の差込口を従来品よりも大きく設計しています。医療現場で広く普及している「医療用クロックス」や厚みのある作業靴を着用した状態でも、スムーズに足を出し入れでき、ストレスのない非接触操作を可能にしました。

高耐久ステンレスボディとポリカパネル

本体構造には堅牢なステンレス（SUS）を採用し、前面パネルには耐衝撃性に優れたポリカーボネート樹脂を使用。台車が接触する可能性がある過酷な環境下でも、長期にわたって美観と機能を維持します。

AC/DCハイブリッド電源対応

AC100V電源に加え、DC12V〜24Vの低電圧電源にも対応しています。自動ドアエンジン側から電源を供給する場合でも、別途ACコンセントから供給する場合でも、現場の電気設備に合わせて柔軟に導入いただけます。

摩耗のないフォトモスリレー出力

出力接点には、機械的接点を持たない「フォトモスリレー」を採用しました。数百万回を超える高頻度な開閉動作が繰り返される現場においても、接点の摩耗や寿命を気にすることなく、安定した信号出力を継続します。

    選定時に評価したい強み
    誤作動の大幅低減： ToF方式により外乱光や靴の色による影響を極小化
メンテナンス性の高さ： 自己診断を要さないシンプルかつ堅牢な回路構成
省施工設計： 専用シールド線不要、3個用スイッチボックスへのダイレクト取付
衛生的な運用： 消毒液に強いポリカパネルと完全非接触操作の両立



施工・配線ガイド

本製品は上下の方向性が決まっています。逆さまに取り付けると機能しないだけでなく、故障の原因となります。結線時はリード線の色と供給電圧を必ず確認してください。

リード線仕様

線色	機能	電気的仕様
灰色 (2本)	AC電源入力	AC100V (±10%) 極性なし
赤色 / 黒色	DC電源入力	DC12〜24V (赤:+ / 黒:-)
黄色 (2本)	検知出力	無電圧1a フォトモスリレー（DC30V 0.3A以下）

DIPスイッチ設定（内部）

スイッチ	機能	ON（出荷時）	OFF
SW1	検知音	鳴動（ピッと鳴る）	消音（無音）
SW2	待機LED	青色点灯	消灯

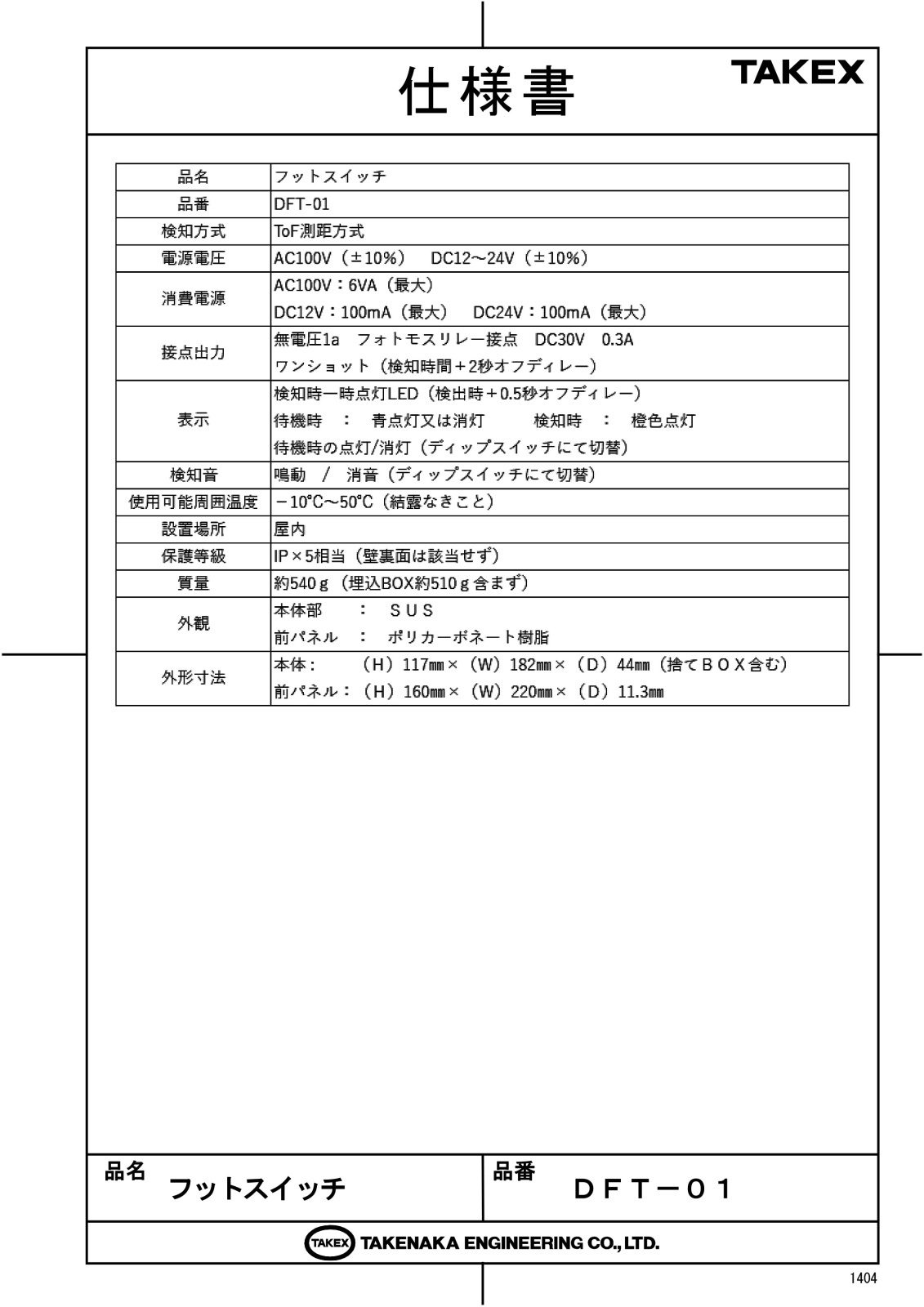

製品仕様

項目	内容
品名	フットスイッチ
品番	DFT-01
検知方式	ToF測距方式
電源電圧	AC100V（±10%）または DC12〜24V（±10%）
消費電力/電流	AC100V：6VA（最大） / DC12V〜24V：100mA（最大）
接点出力	無電圧1a フォトモスリレー接点 DC30V 0.3A ワンショット（検知時間＋ 2秒オフディレー）
表示（LED）	検知時一時点灯（検出時＋ 0.5秒オフディレー）待機時：青点灯または消灯 / 検知時：橙色点灯
検知音	鳴動 / 消音（ディップスイッチにて切替）
使用可能周囲温度	-10℃〜50℃（結露なきこと）
設置場所	屋内専用
保護等級	IP×5相当（パネル前面のみ、壁裏面は非該当）
外観材質	本体：SUS（ステンレス） / 前パネル：ポリカーボネート樹脂
質量	約540g（付属埋込BOX 約510g含まず）

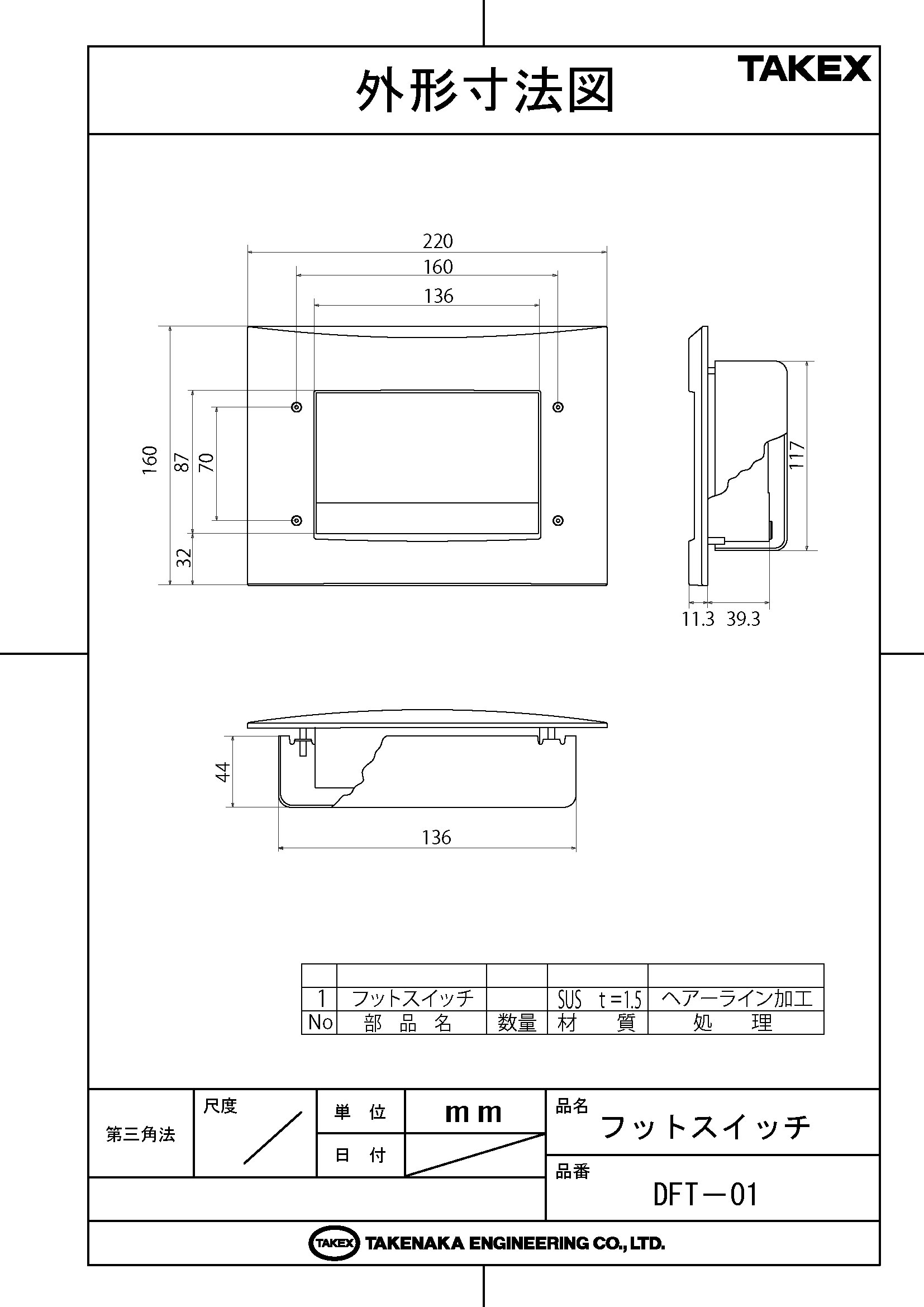

外形寸法（パネル）	（H）160mm × （W）220mm × （D）11.3mm
外形寸法（本体）	（H）117mm × （W）182mm × （D）44mm（捨てBOX含む）

FAQ

Q：黒い靴や長靴でも反応しますか？ A：はい。ToF（距離計測）方式を採用しているため、従来の反射光量で判断するセンサーとは異なり、靴の色や反射率に関わらず安定して検知可能です。

Q：屋外で使用することはできますか？ A：いいえ、本製品は「屋内専用」です。直射日光や雨水の影響を受ける場所への設置は避けてください。

Q：消毒液を使用して清掃しても大丈夫ですか？ A：前面パネルはポリカーボネート樹脂製で、次亜塩素酸の噴霧消毒等に対応しています。ただし、シンナーやベンジン等の有機溶剤は変色の原因となるため使用しないでください。

Q：配線に専用のシールド線は必要ですか？ A：不要です。制御器一体型のため、標準的な4芯配線のみで設置できます。

Q：自動ドアが開いた後、すぐに閉まらないようにできますか？ A：本機の出力仕様は「検知時間＋2秒」のオフディレー設定となっています。足を抜いてから2秒間は接点が保持されます。それ以上の開放時間が必要な場合は自動ドア側のタイマーで調整してください。

Q：検知音（ピー音）を消すことは可能ですか？ A：はい。本体内部のディップスイッチ（SW1）を操作することで、音を出さない「消音設定」に変更可能です。

Q：AC100VとDC24V、どちらの電源を用意すればいいですか？ A：どちらでも対応可能です。現場の状況に合わせて選択してください。ただし、両方を同時に接続することは絶対に避けてください。

Q：埋め込みボックスは何を使用すればいいですか？ A：市販の「3個用スイッチボックス」に対応しています。本製品には専用の埋込BOXも同梱されています。

Q：センサーが常に反応し続けてしまう（ドアが開きっぱなしになる）場合は？ A：センサーの投受光部に汚れや結露が付着していないか確認し、柔らかい布で清掃してください。また、足差込口付近に揺れる紐などの障害物がないか確認してください。

Q：期待寿命（交換目安）はどのくらいですか？ A：予防保全のため、納入後5年を目安に交換いただくことを推奨しています。
