TAKEX（竹中エンジニアリング）自動ドア用スイッチワイヤレス送信機 IP55防水 2.4GHz帯

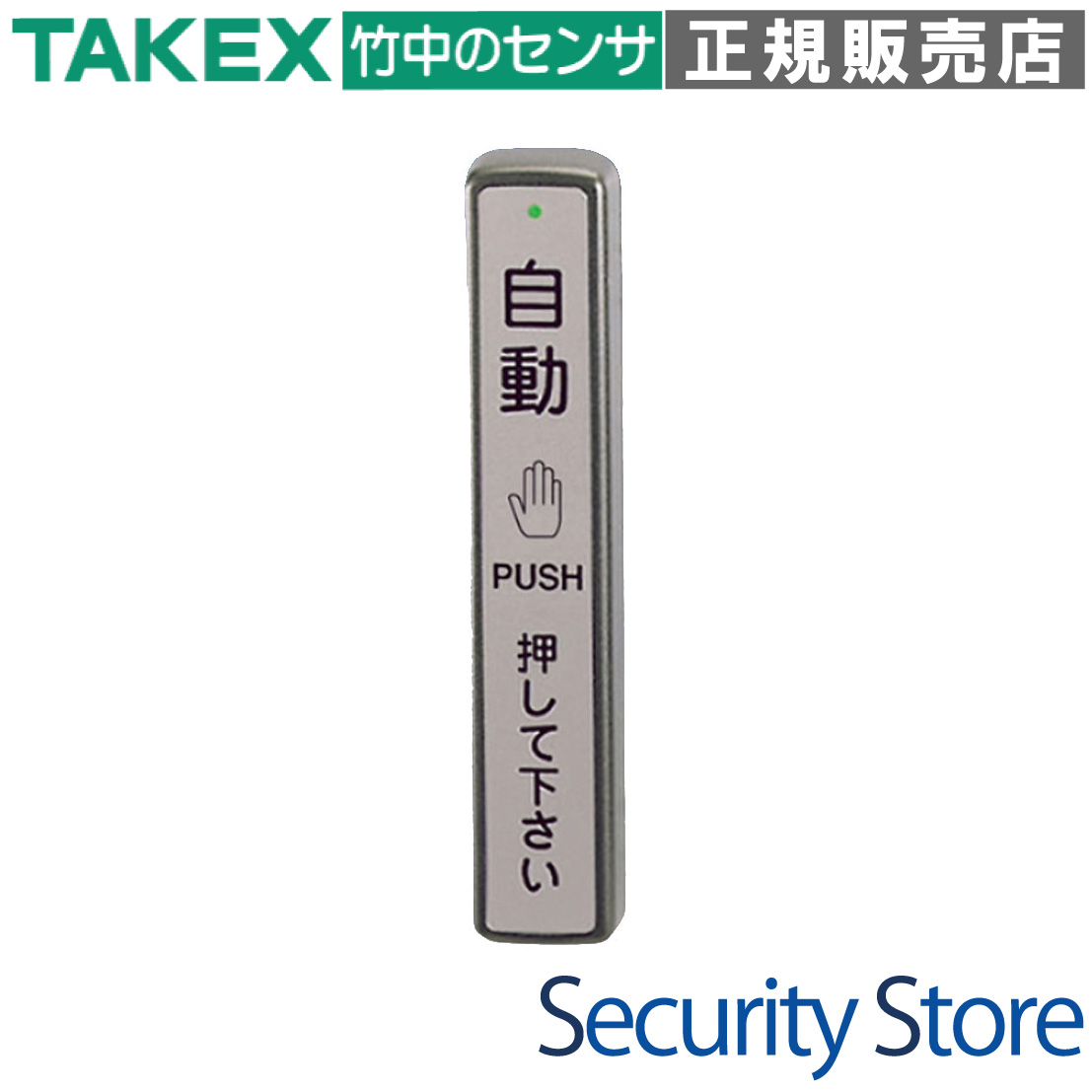

DAW-P100 防水型ワイヤレスタッチスイッチ（送信機）

業界初、IP55相当の防水性能を実現した自動ドア用ワイヤレスタッチスイッチ送信機です。配線不要の完全レス設計により、施工の手間を大幅に削減し、雨の当たる屋外や水洗いが必要な施設、さらには-25℃の極低温環境まで幅広い現場で安定したドア開閉制御を可能にします。

型番： DAW-P100
方式 / カテゴリ： 2.4GHz帯小電力データ通信システム（送信機）
防水性能： IP55相当（防噴流形）
主な用途： 自動ドアの開閉制御（屋外、食品工場、病院、冷凍倉庫など）
電源： コイン形リチウム電池 CR2032 × 1個（寿命約3年）
通信距離： 約30m（見通し距離）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

雨が直接当たる屋外のエントランス
水や洗剤で洗浄を行う食品工場や厨房
衛生管理が求められる病院や保健施設
-25℃までの冷蔵・冷凍倉庫の防熱扉
配線引き回しが困難なガラスドア

導入前に確認したいポイント

専用受信機（DAW-300）が必要です
金属製の壁面や扉への設置は距離が短くなります
電子レンジ等の2.4GHz帯機器との干渉確認
強化ガラスへの固定には事前の穴あけ加工が必要
送信子機の接続には対応していません

特長

IP55相当の高度な防水性能

防噴流形（IP55相当）の構造を採用しているため、屋外設置はもちろん、水や洗剤を使用して頻繁に清掃作業が行われる食品工場、病院、温浴施設などの過酷な環境下でも安心してご使用いただけます。

-25℃までの極低温環境に対応

使用可能周囲温度の下限を-25°Cまで拡張しました。これにより、一般的なスイッチでは動作が困難な冷蔵倉庫や冷凍倉庫の防熱扉における操作機としても、高い信頼性を発揮します。

完全配線レスによる圧倒的な施工性

自動ドアの可動部からエンジンルームまでの物理的な配線が不要です。断線のリスクを完全に排除できるだけでなく、ガラス扉への後付け時にも美観を損なわず、工期短縮にも大きく貢献します。

混信を防ぐ128通りのチャンネル設定

内部の7ビットDIPスイッチを操作することで、最大128通りのチャンネル切り替えが可能です。複数の自動ドアが隣接する商業施設やオフィスビルでも、電波の混信による誤作動を確実に防ぎます。

信頼性を高める3CH順次送信方式

2.4GHz帯の周波数を使用し、送信時に3つの異なるチャンネル信号を順番に送信させることで、一時的な電波干渉やパケットロスに対する耐性を高め、確実な動作を実現しています。

電池寿命を延ばす電圧低下警告機能

電池残量が低下すると、動作表示灯（緑色LED）の点灯を自動的に停止するフェイルセーフ機能を搭載。LED消費電力を抑えて送信電力を優先しつつ、保守担当者に電池交換時期を視覚的に知らせます。

耐候性に優れたASA樹脂を採用

外装には耐候性に優れたASA樹脂を使用し、シルバー塗装を施しています。長期間の直射日光（紫外線）にさらされる屋外環境でも、変色や劣化を最小限に抑え、美観を維持します。

多様な設置方法（ビス・テープ・ガラス）

アルミサッシへのビス止めだけでなく、付属の両面テープによる固定や、強化ガラスドアへの専用ネジ留めなど、現場のドア材質や構造に合わせた柔軟な取付が可能です。

    選定時に評価したい強み
    屋外対応： IP55防水により、雨天時の誤動作や浸水故障リスクが極めて低い
低温耐性： 冷凍施設での運用が可能な-25℃対応スペック
メンテナンス性： 約3年の長寿命電池と、LED消灯による交換時期の自己診断機能
柔軟なチャンネル： 128通りのID設定により、大規模現場での管理が容易



施工・設置ガイド

本製品はワイヤレス送信機であるため、電波環境の確認が重要です。設置前に以下のガイドラインを確認してください。

確認項目	この製品での考え方
取付位置の選定	床面から1000mm〜1200mm程度を推奨。受信機（DAW-300）との間に大きな金属遮蔽物がないか確認してください。
金属面への設置	金属製のドアに直接貼り付けると電波距離が減衰する場合があります。事前に仮止めして動作テストを行ってください。
チャンネル設定	送信機（本機）と受信機のDIPスイッチ（1〜7番）の設定を完全に一致させる必要があります。
防水性の維持	電池交換時、内部パッキンにゴミが噛まないよう注意し、カバー固定ネジを確実に締めてください。

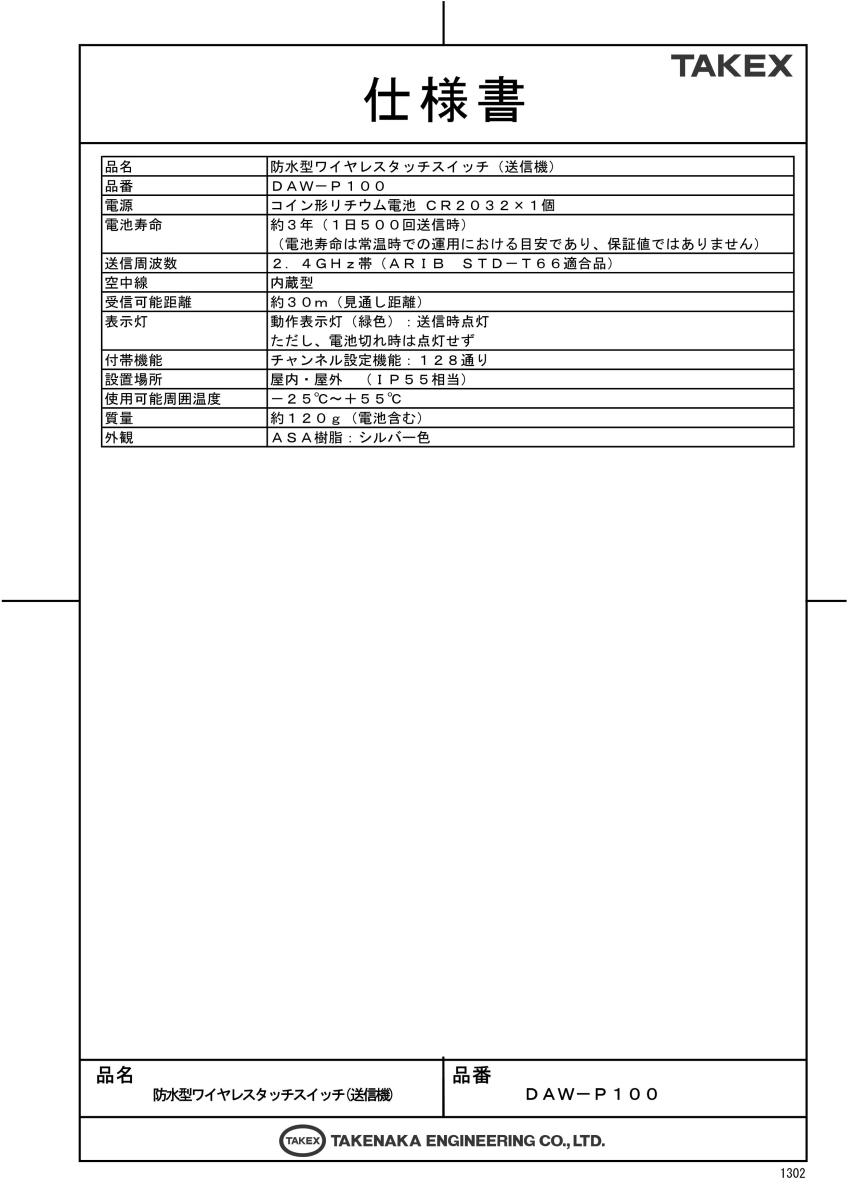

製品仕様

項目	内容
品番	DAW-P100（送信機）
電源	コイン形リチウム電池 CR2032 × 1個
電池寿命	約3年（常温時、1日500回送信の目安） ※保証値ではありません
送信周波数	2.4GHz帯（ARIB STD-T66適合品）
空中線	内蔵型アンテナ
受信可能距離	約30m（障害物のない見通し距離）
表示灯	動作表示灯（緑色）：送信時に点灯 ※電池電圧低下時は点灯しません
チャンネル切替数	7ビット 128チャンネル（DIPスイッチ）
設置場所	屋内・屋外（保護等級 IP55相当）
使用可能周囲温度	-25℃ 〜 +55℃（結露なきこと）
質量	約120g（電池含む）
外観・材質	ASA樹脂：シルバー色塗装

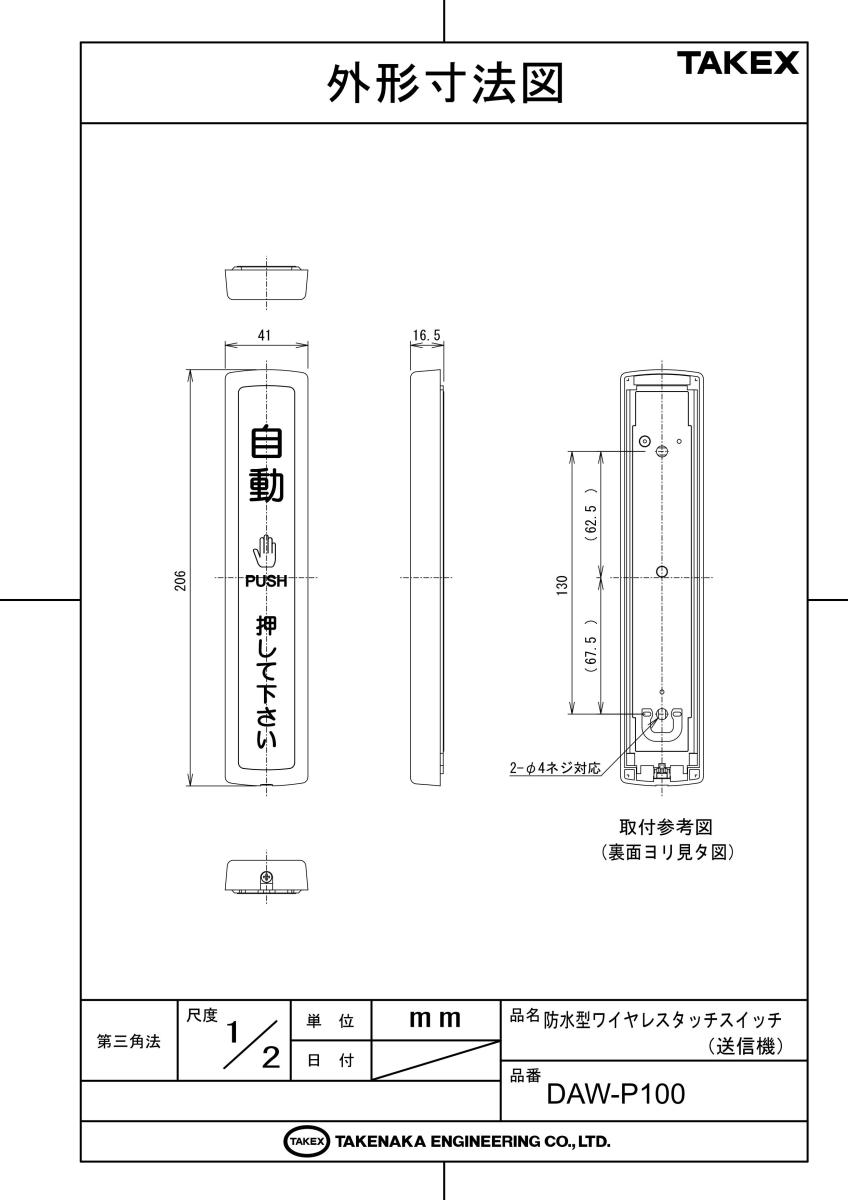

外形寸法	H206 × W41 × D16.5mm

FAQ

Q：電池は何を使用しますか？ A：コイン形リチウム電池「CR2032」を1個使用します。

Q：電池の寿命はどのくらいですか？ A：常温環境で1日500回送信した場合、約3年が目安となります。極低温環境ではこれより短くなる場合があります。

Q：屋外で雨が当たっても大丈夫ですか？ A：はい、IP55相当の防水性能を備えているため、直接雨がかかる場所でも設置可能です。

Q：冷凍庫の中で使えますか？ A：-25℃までの環境に対応しているため、冷凍倉庫の防熱扉などで使用可能です。

Q：スイッチを押しても緑色のLEDが光りませんが、ドアは開きます。故障ですか？ A：故障ではなく、電池電圧の低下を知らせるサインです。送信電力を優先するためにLEDを消灯させています。早めに電池を交換してください。

Q：複数のドアがある場合、隣のドアが開いてしまうことはありませんか？ A：内部のDIPスイッチで128通りのチャンネル設定が可能です。各ドアごとに異なるチャンネルを設定することで混信を防げます。

Q：電波はどのくらい届きますか？ A：見通し距離で約30mですが、取付面が金属であったり、間に鉄筋コンクリートの壁がある場合は大幅に短くなります。

Q：受信機は何を組み合わせればよいですか？ A：専用受信機の「DAW-300」をご使用ください。

Q：ガラスドアに取り付けられますか？ A：はい、両面テープによる貼り付け、またはガラス加工（穴あけ）済みの扉へのネジ止めが可能です。

Q：送信子機を増設して接続できますか？ A：いいえ、本機（DAW-P100）は送信子機の接続には対応しておりません。
