超高感度4メガAHDカラーカプセルカメラ [VOC-HC40WAH]

超高感度4メガAHDカラーカプセルカメラ [VOC-HC40WAH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 4メガピクセルAHD 超高感度カラーカメラ IP66防水・IK10耐衝撃

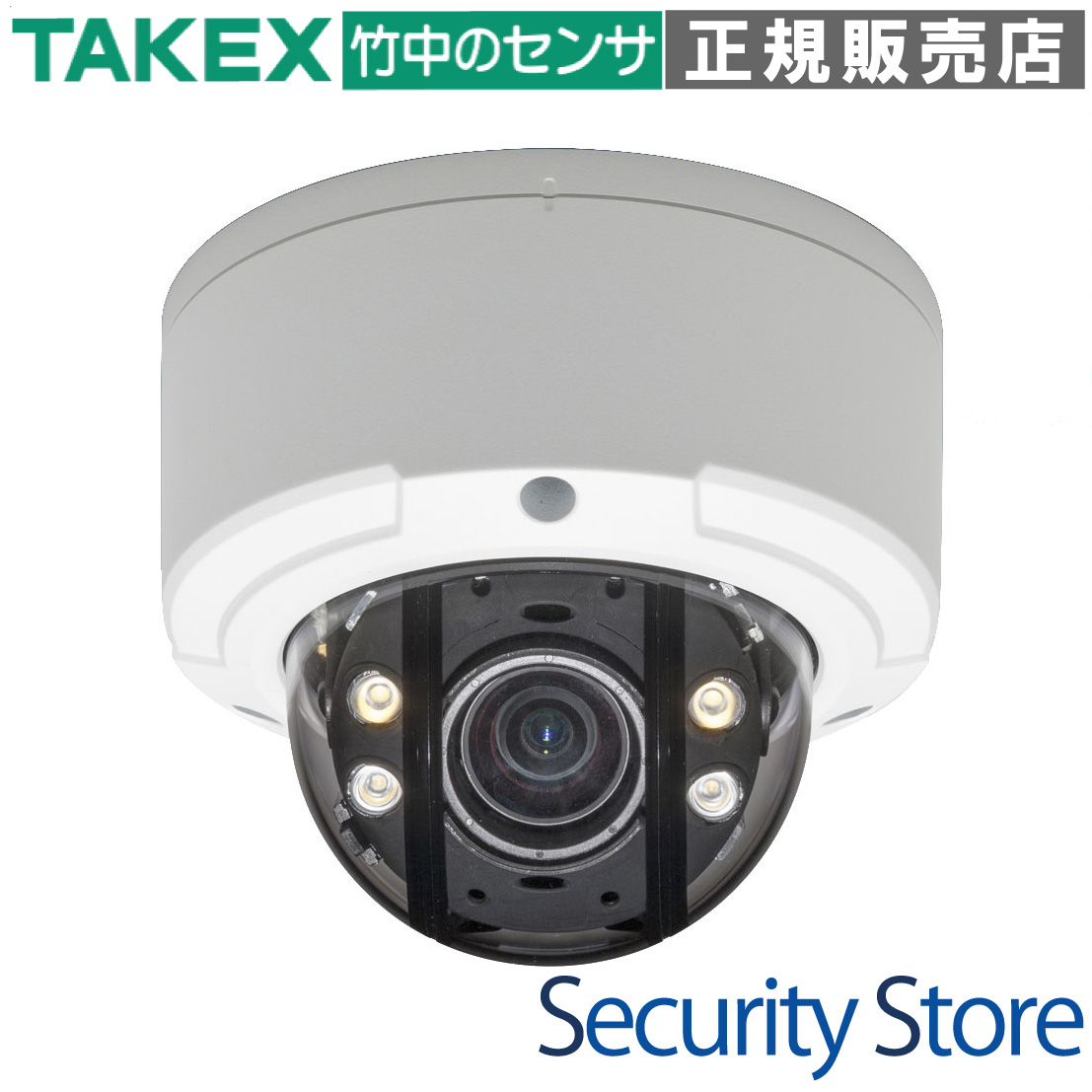

VOC-HC40WAH 超高感度4メガAHDカラーカプセルカメラ

暗闇でもカラー撮影を可能にする1/1.8型STARVIS 2センサーと、最大45m照射のホワイトLEDを搭載した超高感度カメラです。F1.0の大口径モーターライズドレンズにより、夜間でも圧倒的に明るく鮮明な映像監視を実現します。

  • 型番： VOC-HC40WAH
  • 製品名： 超高感度4メガAHDカラーカプセルカメラ
  • 方式： AHD3.0 / AHD2.0 / アナログ(CVBS) 切替式
  • 解像度： 4メガピクセル（2560×1440）
  • 最低被写体照度： 0.0008 lx (カラー) / 0 lx (LED点灯時)
  • レンズ： 電動ズーム・オートフォーカス（f=5.3mm〜9.3mm）
VOC-HC40WAH 超高感度4メガAHDカラーカプセルカメラ

資料ダウンロード

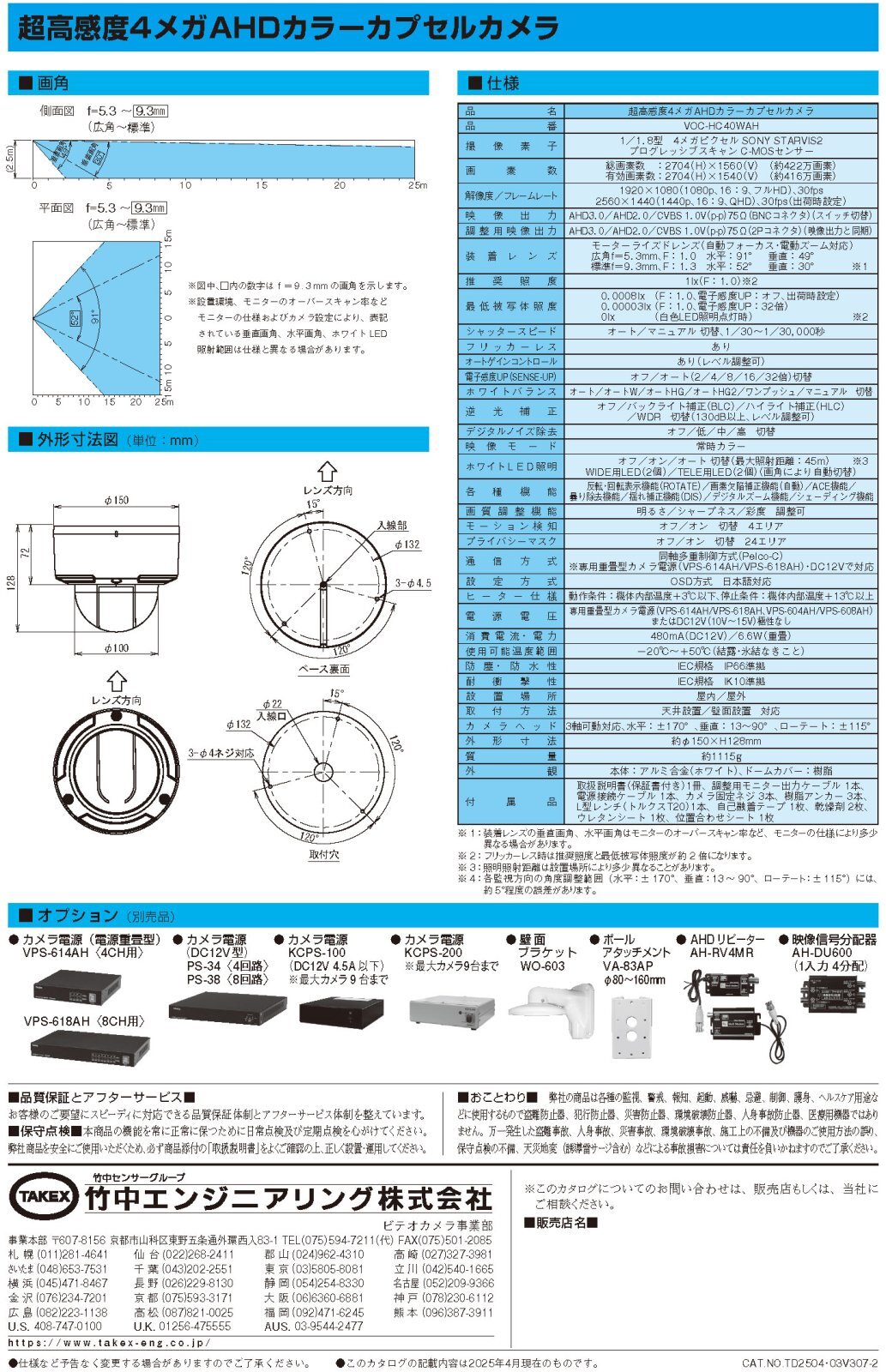

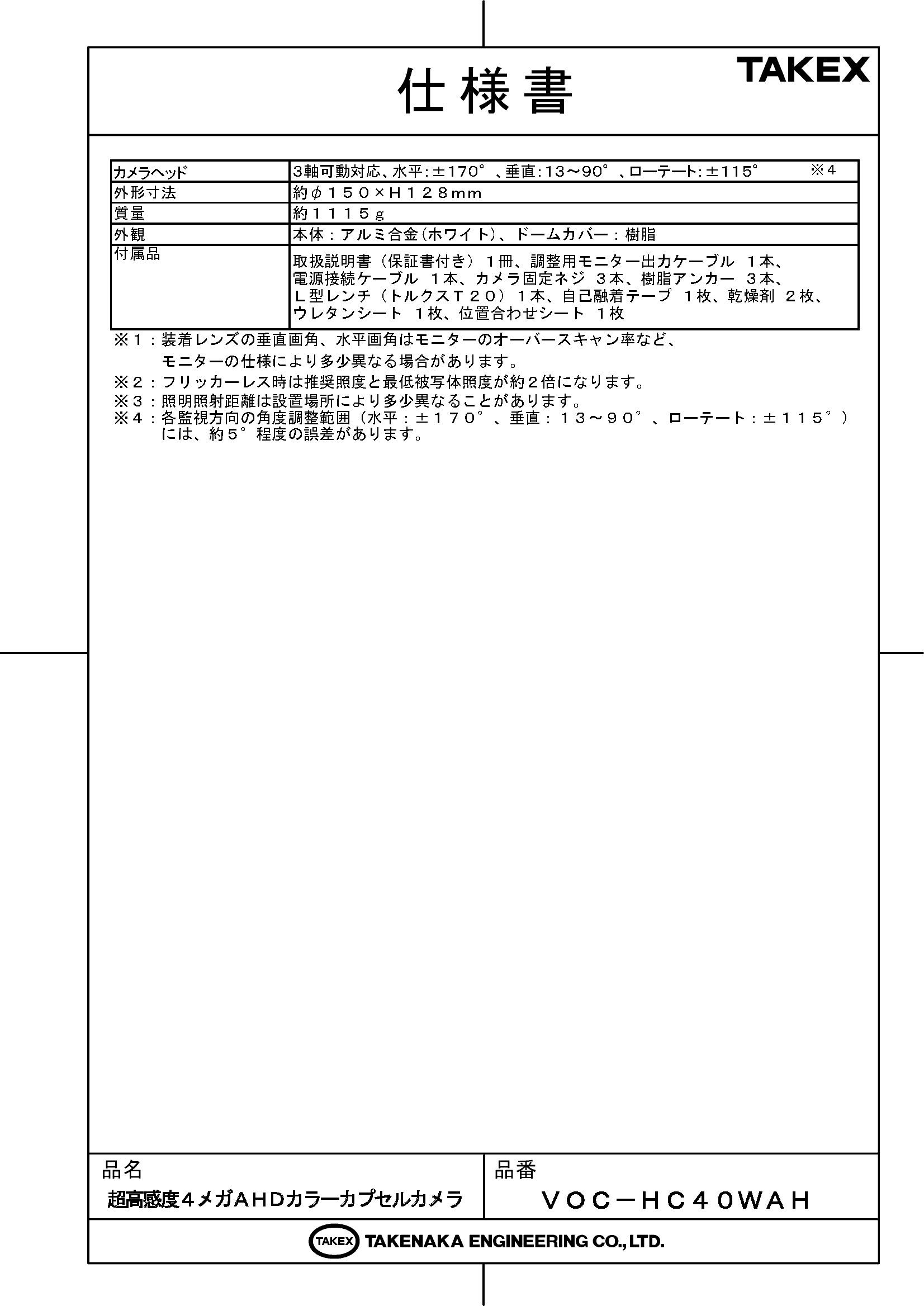

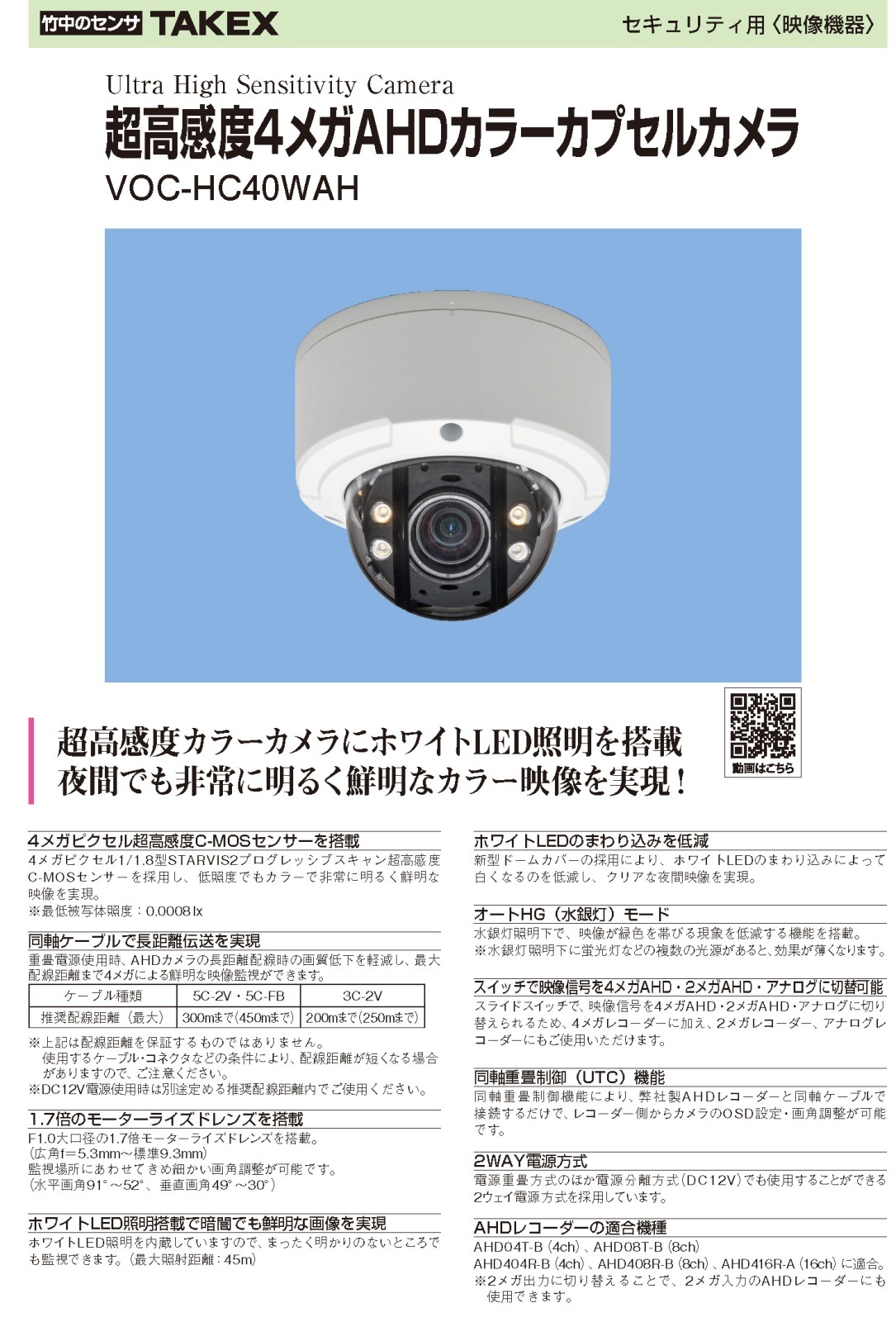

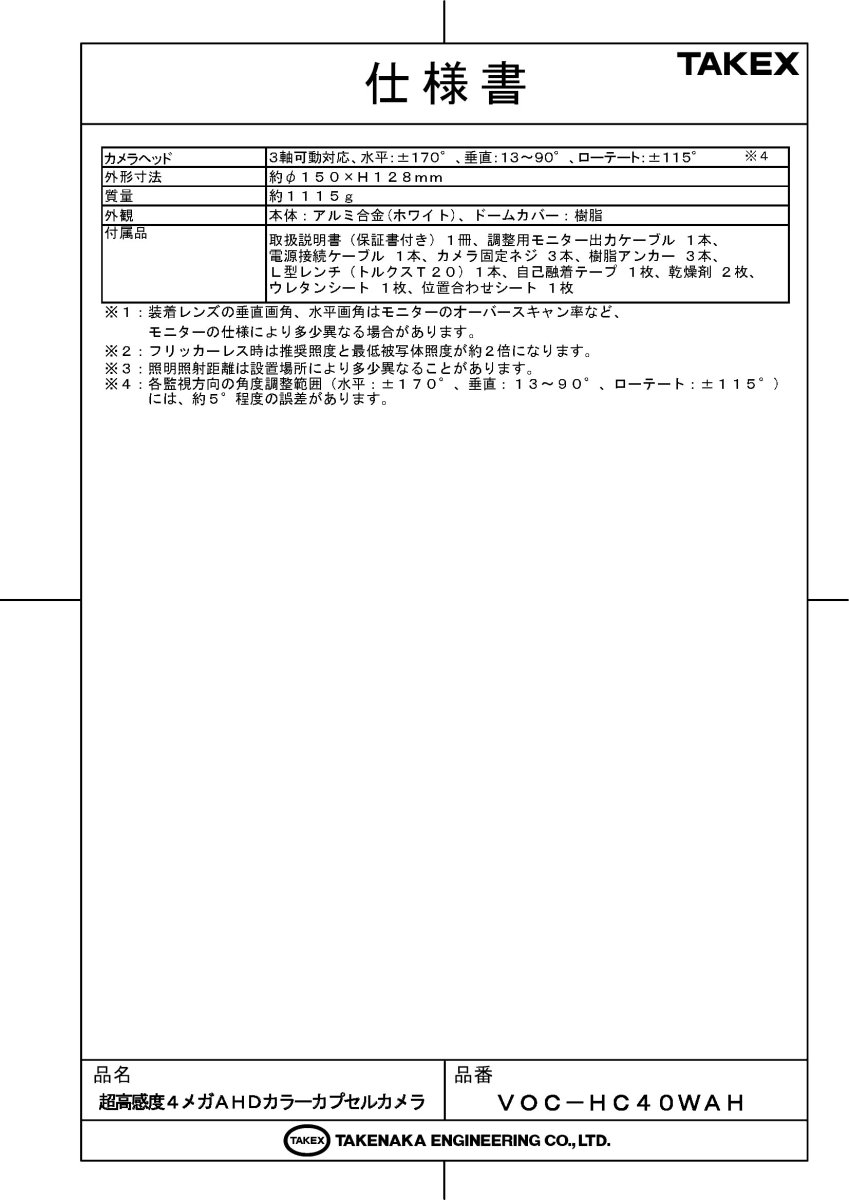

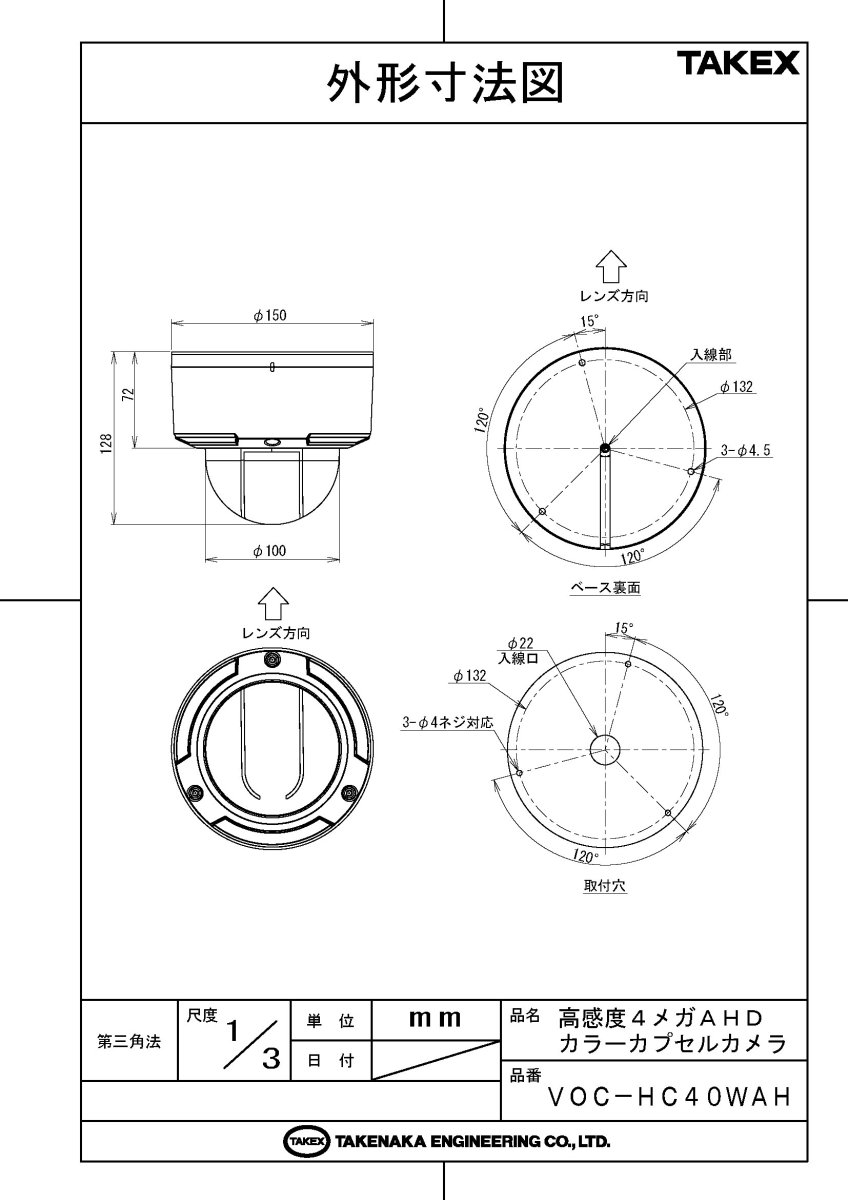

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 夜間照明が極めて少ない駐車場や資材置場
  • 24時間カラーでの証拠撮影が求められる現場
  • 高所設置で画角調整を効率化したい場所
  • 既設のアナログ同軸配線を再利用した高画質化

導入前に確認したいポイント

  • レコーダーが4M AHD入力に対応しているか
  • 同軸ケーブルの距離が規定内か（5C-2Vで最大450m）
  • 取付面の強度が十分か（本体質量 約1115g）
  • UTC制御による遠隔設定が必要な場合の電源ユニット互換性

特長

4メガピクセル超高感度STARVIS 2センサー搭載

1/1.8型の大型「SONY STARVIS 2」プログレッシブスキャンC-MOSセンサーを採用。416万有効画素の高精細な映像に加え、従来のセンサーを凌駕する低照度性能を実現しました。暗所でもノイズを抑えた滑らかな4メガピクセル映像を出力します。

最低被写体照度0.0008 lxによる「常時カラー」監視

F1.0という極めて明るい超大口径レンズと最新センサーの組み合わせにより、0.0008 lxという微弱な光でもカラー撮影が可能です。電子感度UP（32倍）適用時には0.00003 lxまで対応。白黒映像では判別しにくかった衣服の色や車両の色の特定に貢献します。

最大45m照射の画角連動型ホワイトLED照明

高輝度ホワイトLEDを内蔵。広角用と望遠用のLEDを搭載しており、レンズのズーム倍率に合わせて照射角を自動で最適化します。まったく明かりのない完全な暗闇（0 lx）でも、最大45m先までカラーで鮮明に映し出します。

施工を効率化する1.7倍モーターライズドレンズ

f=5.3mm〜9.3mmの電動ズーム・オートフォーカスレンズを搭載。OSDボタンや同軸経由のUTC制御により、手元の操作で画角調整とピント合わせが可能です。高所作業車での微調整の手間を大幅に削減します。

ハレーションを防ぐ新型ドームカバーとDIMMING機能

内部反射による映像の白飛びを低減する「スプリット構造」の新型ドームカバーを採用。さらに、反射光に応じてLED出力を無段階に変化させる「DIMMING（調光）モード」により、壁際設置などでのハンチング現象を防止し、クリアな夜間映像を維持します。

AHD/アナログの3方式映像出力切替

筐体内のスライドスイッチひとつで、4M AHD、2M AHD、アナログ（CVBS）の出力切替が可能です。最新の4Mレコーダーはもちろん、既存の2Mレコーダーや古いアナログシステムのモニター確認用としても幅広く適合します。

過酷な屋外環境に耐える高い保護性能（IP66 / IK10）

防塵・防水規格IP66に準拠し、雨天や粉塵の舞う屋外でも安心して設置可能です。また、耐衝撃規格IK10をクリアした堅牢なアルミ合金製ボディを採用。さらに内部ヒーターを標準装備しており、氷点下の環境や結露からもカメラを守ります。

同軸ケーブル1本で通信・電源供給（2WAY電源対応）

専用の重畳型電源ユニットを使用することで、同軸ケーブル1本で映像伝送と電源供給が可能な「電源重畳方式」に対応。また、DC12Vによる「電源分離方式」にも対応しており、現場のインフラに合わせた柔軟な施工が可能です。

選定時に評価したい強み

  • 圧倒的な暗視カラー性能： ホワイトLED照明なしでも、わずかな光でカラー撮影を維持する業界トップクラスの感度。
  • 画角調整の柔軟性： モーターライズドレンズにより、WIDEからTELEまで設置場所に応じた最適な監視範囲を設定可能。
  • 施工性の高さ： UTC制御対応。レコーダー側からカメラのメニュー設定やズーム操作が行えるため、メンテナンスも容易。
  • 信頼の耐環境設計： ヒーター内蔵、IP66/IK10対応により、寒冷地から都市部の軒下まで場所を選びません。

施工・設置ガイド

現場での設置不備を防ぎ、性能を最大限に引き出すための重要事項です。

確認項目 この製品での考え方・注意点
配線距離の目安 5C-2Vケーブル使用時、電源重畳で推奨300m（最大450m）まで伝送可能です。3C-2Vは200m推奨。
ドームカバーの清掃 素手で内側に触れないでください。指紋や皮脂がつくと夜間LED点灯時に光が乱反射し、白濁の原因となります。
防水・結露対策 BNC/DC端子部は必ず自己融着テープで防水処理を施してください。付属の乾燥剤はカバーを閉める直前に開封してください。
設置の角度制限 3軸可動により壁面・天井両対応ですが、直射日光がレンズに直接入る角度は避けて設置してください。

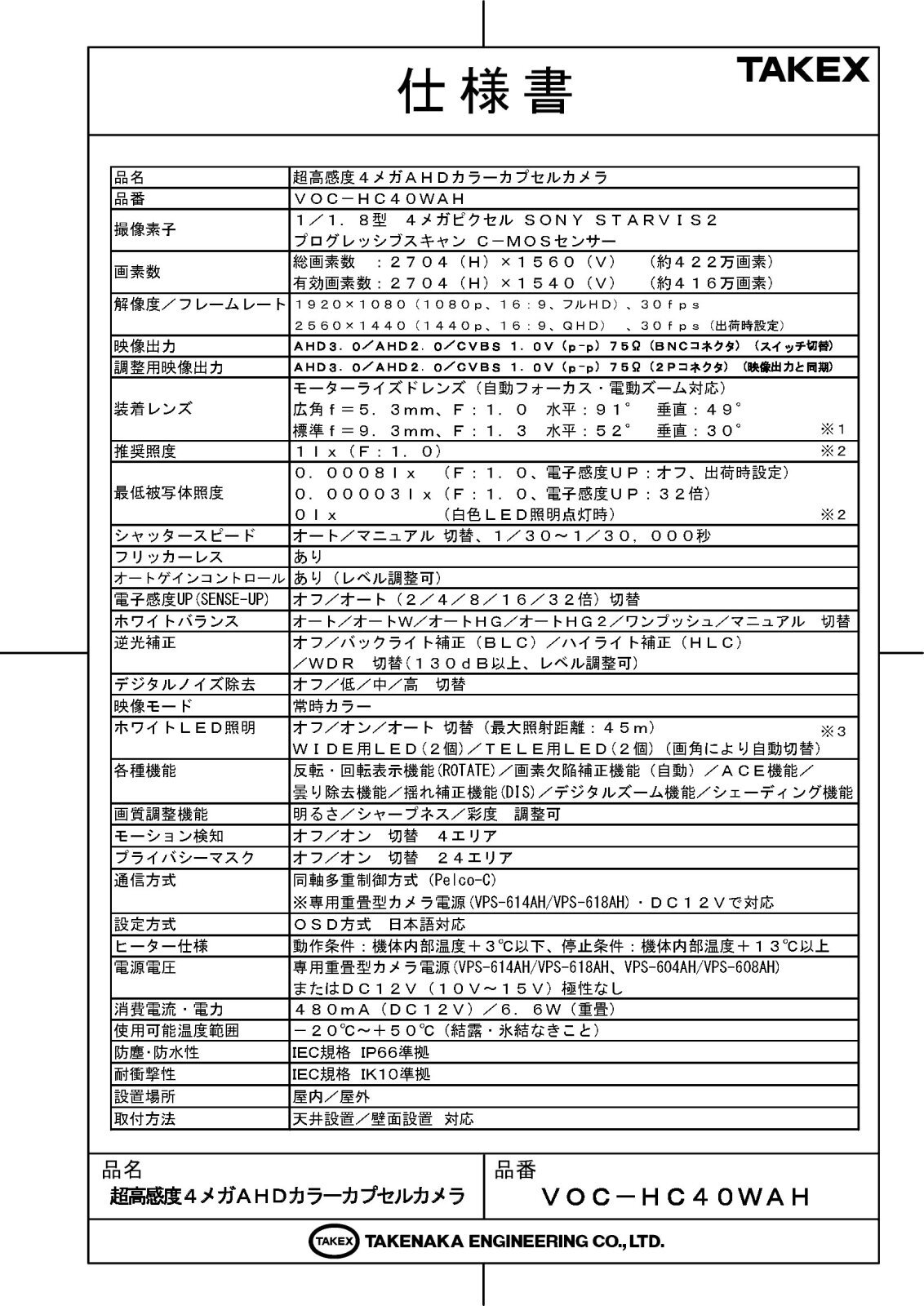

製品仕様

項目 内容
品名超高感度4メガAHDカラーカプセルカメラ
品番VOC-HC40WAH
撮像素子1／1.8型　4メガピクセル SONY STARVIS 2 プログレッシブスキャン C-MOSセンサー
画素数総画素数：約422万画素 / 有効画素数：約416万画素
解像度／フレームレート1920×1080 (30fps) / 2560×1440 (30fps) 出荷時：1440p
映像出力AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (スイッチ切替)
調整用映像出力AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (映像出力と同期)
装着レンズモーターライズドレンズ（自動フォーカス・電動ズーム対応）
広角 f＝5.3mm (F1.0) 水平91° / 標準 f＝9.3mm (F1.3) 水平52°
最低被写体照度0.0008 lx (F1.0、電子感度UP：オフ) / 0.00003 lx (電子感度UP：32倍) / 0 lx (LED点灯時)
ホワイトLED照明高輝度LED (最大照射距離：45m) 画角によりWIDE/TELE自動切替
シャッタースピードオート／マニュアル (1／30〜1／30,000秒)
逆光補正オフ／BLC／HLC／WDR (120dB以上)
各種機能反転・回転(ROTATE)／ACE機能／曇り除去／揺れ補正(DIS)／デジタルズーム／プライバシーマスク
通信方式同軸多重制御方式 (Pelco-C)
ヒーター内蔵（機体内部温度＋3℃以下で動作、＋13℃以上で停止）
電源電圧専用重畳電源 または DC12V (10V〜15V) 極性なし
消費電流・電力480mA (DC12V) ／ 6.6W (重畳電源時)
使用可能温度範囲－20℃〜＋50℃（結露・氷結なきこと）
防塵・防水 / 耐衝撃IEC規格 IP66準拠 / IK10準拠
外形寸法 / 質量約 φ150 × H128mm / 約 1115g
材質本体：アルミ合金(ホワイト) / カバー：樹脂(スプリット構造)

FAQ

Q：既存の2メガ(1080p)対応AHDレコーダーに接続できますか？ A：はい、可能です。カメラ内部のスライドスイッチを「2M AHD」に切り替えることで、2メガピクセル対応のレコーダーでもご使用いただけます。
Q：まったく明かりがない場所でもカラーで映りますか？ A：はい、内蔵のホワイトLED照明が照射されるため、完全な暗闇（0ルクス）の環境でもカラーでの撮影・監視が可能です。
Q：ズームやピント調整はどのように行いますか？ A：カメラ内部のOSD操作ボタン、またはUTC（同軸重畳制御）対応のレコーダーから遠隔で電動ズーム・オートフォーカス操作が可能です。
Q：ズーム操作中にLEDが消えることがありますが故障ですか？ A：故障ではありません。ズーム操作中は焦点距離の変動によるハレーションを防ぐため、一時的にLEDが強制消灯する仕様となっています。
Q：同軸ケーブルはどこまで延長できますか？ A：5C-2Vまたは5C-FB使用時で最大450m、3C-2Vで最大250m（電源重畳時）を目安としてください。
Q：寒冷地での使用は可能ですか？ A：はい、-20℃までの環境に対応しています。内部温度を検知して作動するヒーターを標準装備しており、結露や氷結を抑制します。
Q：UTC制御が効かないレコーダーはありますか？ A：一部の古い重畳型電源ユニット（VPS-604AH等）を経由している場合は、通信プロトコルの制約によりレコーダーからの遠隔操作ができません。その場合はカメラ本体のOSDボタンをご使用ください。
Q：フリッカー（画面のチラつき）が出る場合の対策は？ A：東日本（50Hz）地域などで蛍光灯下に設置する場合、OSDメニューの「シャッタースピード」設定を「FLK AUTO 50HZ」に固定することで軽減できます。
Q：取付時に注意する「ドームカバーの向き」とは？ A：LEDの光が内部で回り込まないよう、カメラ本体の凹部とカバーの凸部を正確に合わせて固定してください。逆向きに付けると映像が白飛びする原因となります。
Q：アナログ(CVBS)レコーダーにも接続できますか？ A：はい、スイッチ切替によりアナログ信号出力も可能です。ただし、その場合の画質はアナログ相当（約52万画素）となります。
