TAKEX（竹中エンジニアリング） LEDフラッシュライト防犯・警報器 DC12V駆動高輝度ブルーLED

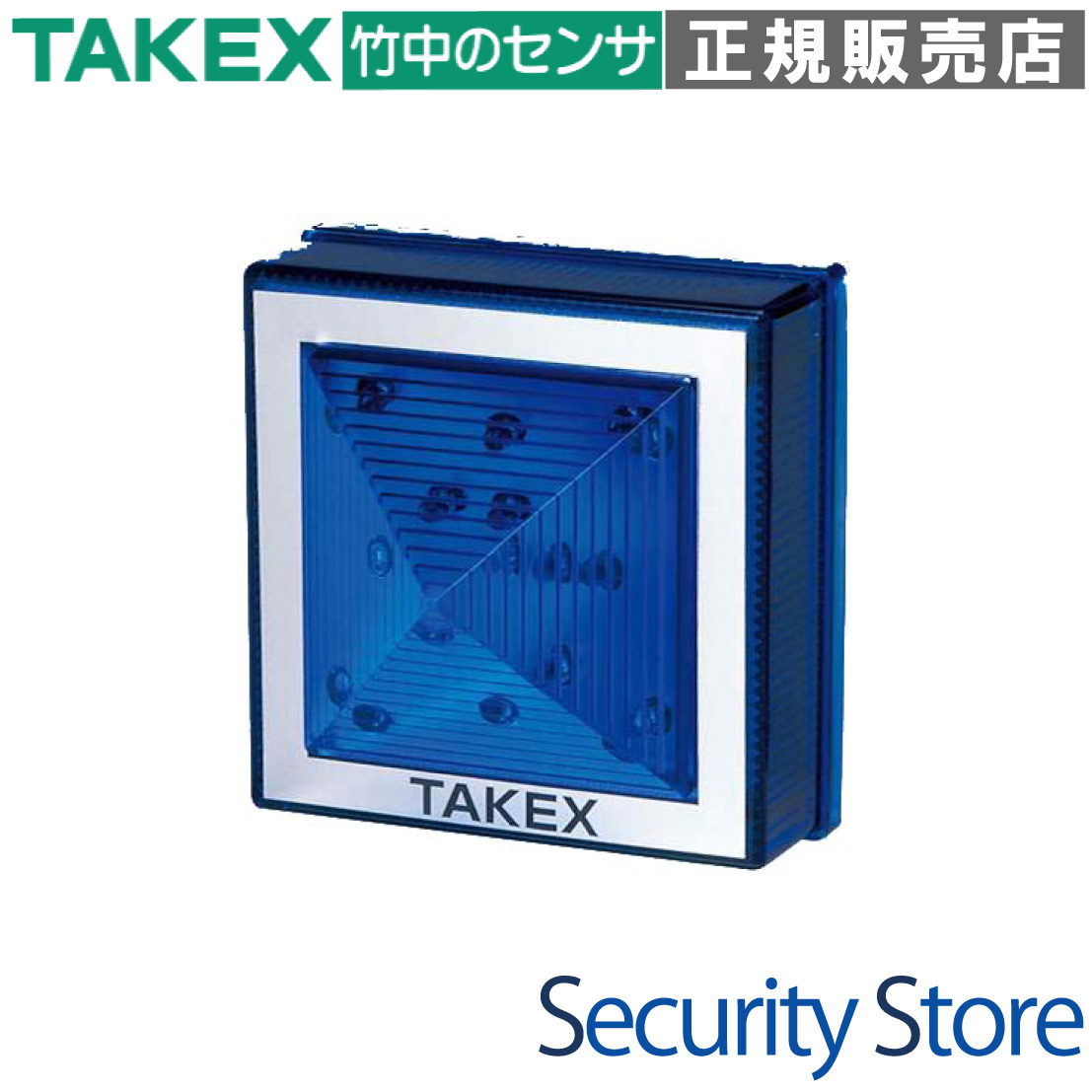

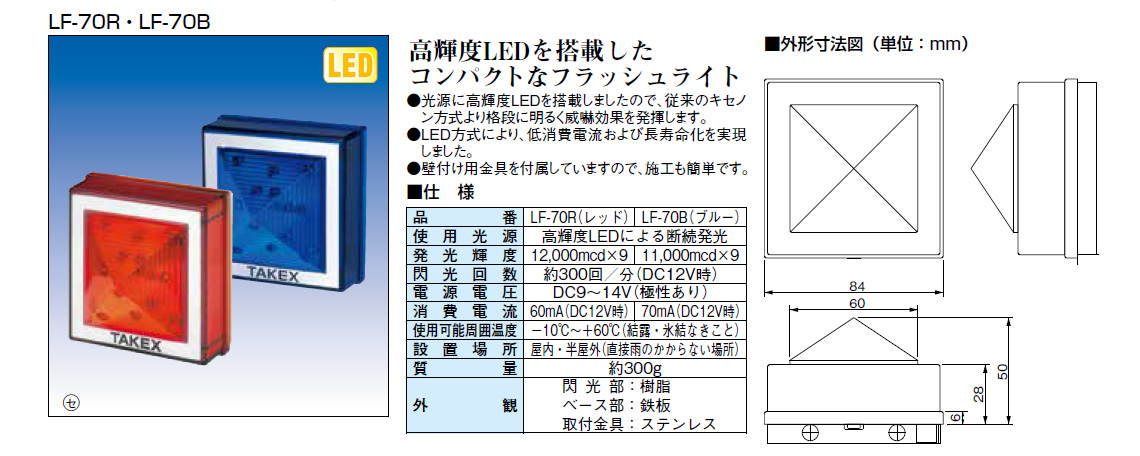

LF-70B LEDフラッシュライト DC12V ブルー

LF-70Bは、光源に高輝度LEDを採用した、視認性と耐久性に優れた次世代型閃光式警報器です。

従来のキセノン方式を凌ぐ明るさと長寿命化を実現しており、メンテナンスが困難な高所や頻繁な動作が想定される防犯・産業現場に最適です。低消費電流設計により、システムの電源負荷を抑えた効率的な運用が可能です。

型番： LF-70B
製品名： LEDフラッシュライト DC12V ブルー
方式 / カテゴリ： 高輝度LED断続発光式警報器
主な用途： 防犯威嚇、異常警告、プロセス管理指示
設置場所： 屋内・半屋外（直接雨のかからない場所）
電源仕様： DC12V（9V〜14V対応）/ 70mA以下

資料ダウンロード

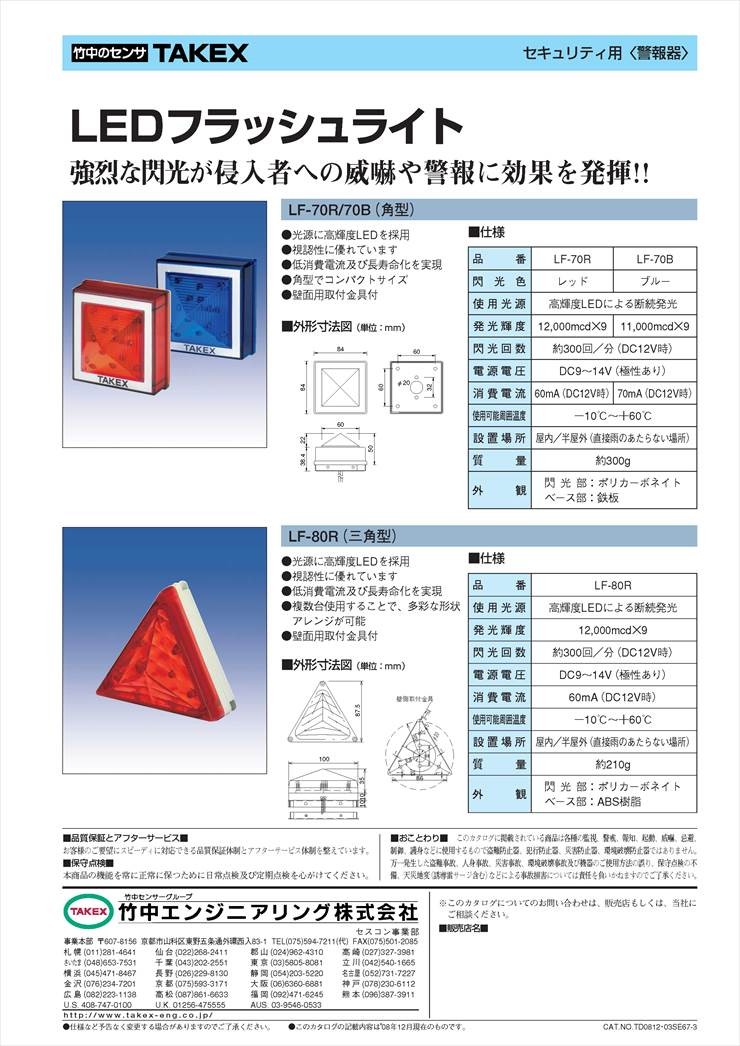

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

セキュリティシステムの警報表示
工場・施設の異常発生通知
メンテナンス頻度を下げたい高所設置
周囲に認知させやすいブルーの威嚇光
電源容量の限られたコントローラへの接続

導入前に確認したいポイント

直接雨が当たる場所は不可（軒下等の半屋外まで）
DC12Vの極性（赤線+ / 黒線-）の確認
点滅速度や輝度の調整機能はなし
複数台設置時の同期点滅には非対応

特長

高輝度LED搭載による圧倒的な視認性

光源に最新の高輝度LEDを採用。従来のキセノン方式よりも格段に明るく、鋭いパルス状の発光を繰り返すことで、昼間や遠方からでも高い威嚇効果と視認性を発揮します。

LED方式による長寿命・高耐久設計

キセノン管のような消耗部品としての寿命を克服しました。駆動部を持たない半導体発光素子であるため、振動や物理的な衝撃にも強く、長期にわたって安定した警報動作を実現します。

低消費電流 70mA による省電力運用

動作時の消費電流はわずか70mA（DC12V時）に抑えられています。警報パネルやコントローラの補助電源出力を圧迫しにくいため、他機器との併用や複数台の並列設置も容易です。

施工を簡略化する壁付け用ブラケット付属

専用の壁側ブラケットを同梱。ブラケットを壁面に固定した後、本体をスライドさせてネジ止めするだけのシンプルな構造で、設置作業の効率を大幅に向上させます。

3方向から選択可能な配線引き出し

現場の状況に合わせて、ブラケットの裏面（壁内）、上部（露出）、下部（露出）の3パターンから配線引き出し位置を選択可能。美しい仕上がりと施工の柔軟性を両立しています。

優れた識別性のブルー発光

防犯用途のみならず、プロセス管理や特定状態の通知に適したブルー（青色）の発光を採用。一般的な赤色灯とは異なる識別性を確保したい環境に最適です。

    選定時に評価したい強み
    メンテナンスコストの低減： LED化により、従来の電球・管交換の手間とコストを削減可能。
安定した動作性能： -10℃から+60℃までの幅広い温度環境に対応。
設置の汎用性： 屋内だけでなく、直接雨のかからない軒下などの半屋外設置に対応。
シンプルな運用： 設定不要で電源投入と同時に動作する信頼の設計。



施工・設置ガイド

LF-70Bは専用ブラケットを用いた壁面固定方式です。配線はDC12Vの極性を正しく接続してください。

確認項目	仕様・考え方
電源極性	赤色がプラス(+)、黒色がマイナス(-)です。逆接続に注意してください。
設置環境	屋内・半屋外用です。直接雨が当たる場所や浴室等では使用できません。
配線方法	リード線引き出し式。3か所の引出口から現場に合わせ選択可能です。
調整機能	点滅回数（約300回/分）および輝度は固定です。

推奨配線距離

電源から本機までの電圧降下を防ぐため、以下の配線径を目安に使用してください。

電線径 (AWG / mm)	最大配線距離 (DC12V供給時)
0.5mm2 (AWG20)	約50m以内
0.75mm2 (AWG18)	約80m以内
1.25mm2 (AWG16)	約120m以上

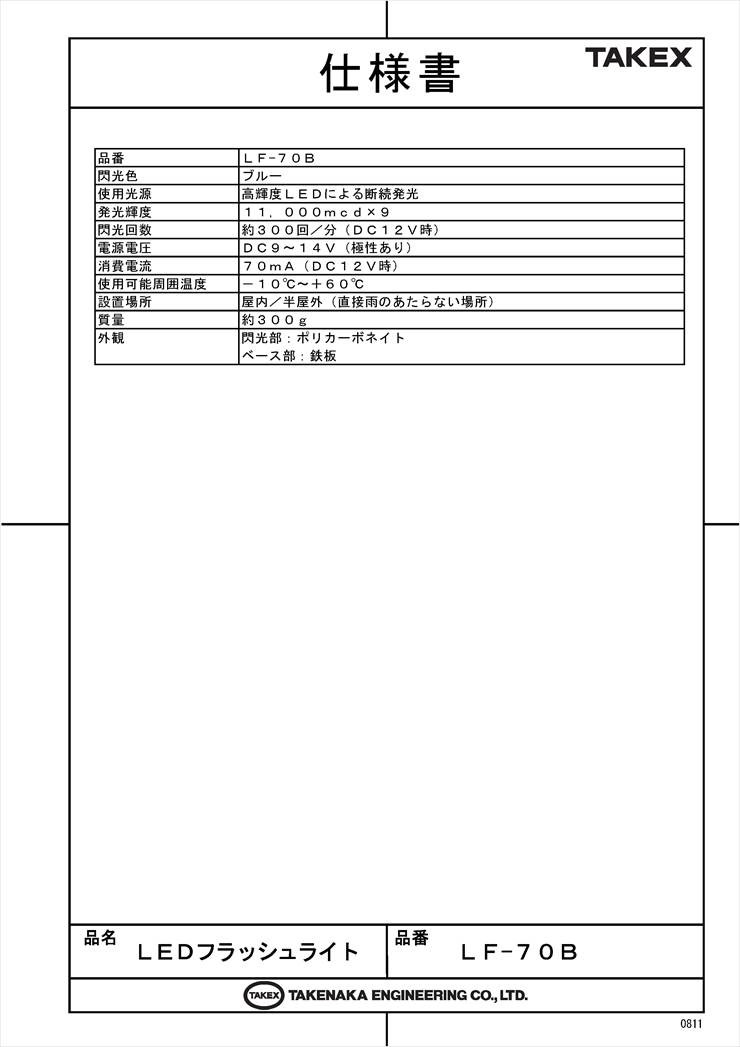

製品仕様

項目	内容
品名	ＬＥＤフラッシュライト
品番	ＬＦ－７０Ｂ
電源電圧	ＤＣ９〜１４Ｖ（極性有り）
消費電流	７０ｍＡ以下（ＤＣ１２Ｖ時）
使用光源	高輝度ＬＥＤによる断続発光
閃光回数	約３００回／分（ＤＣ１２Ｖ時）
配線接続	リード線式（赤：プラス / 黒：マイナス）
使用可能周囲温度	－１０℃〜＋６０℃（結露・氷結なきこと）
設置場所	屋内・半屋外（直接雨のかからない場所）
質量	約３００ｇ

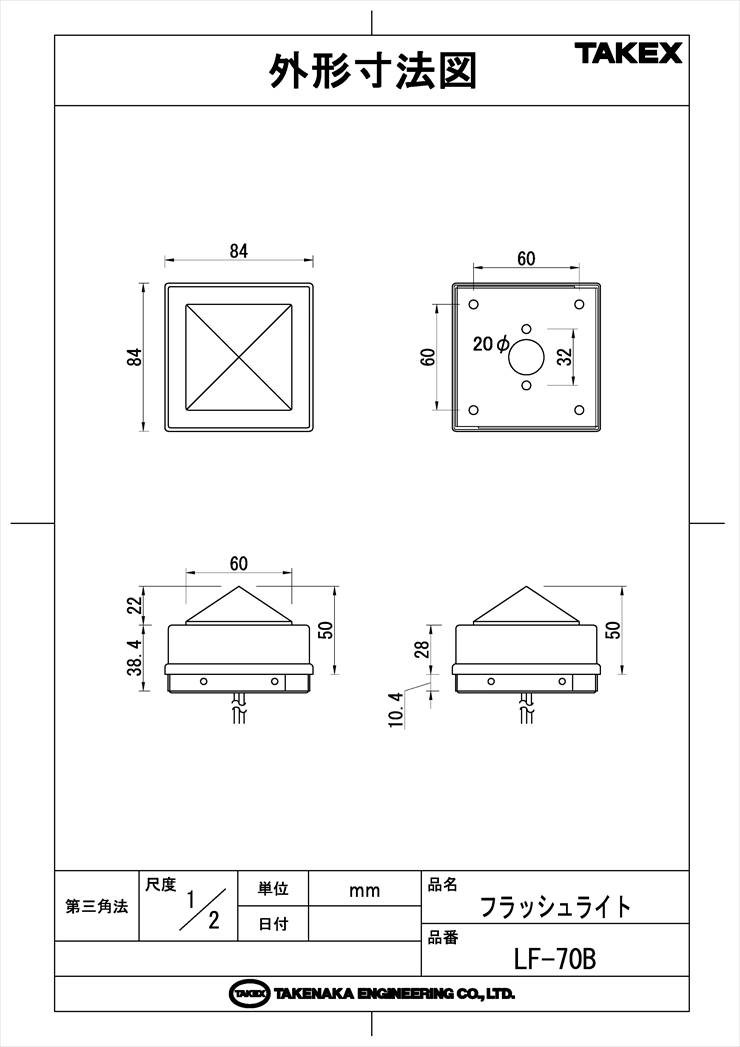

外形寸法	Ｗ８４×Ｈ８４×Ｄ６０．４（ｍｍ）
外観（閃光部）	ポリカーボネート（青色）
外観（ベース）	鉄板（防錆処理済み）

FAQ

Q：屋外で使用することはできますか？ A：直接雨が当たらない「半屋外（軒下など）」であれば設置可能です。完全な屋外や雨が直接かかる場所、多湿な浴室等への設置は避けてください。

Q：点滅の速さを調整することは可能ですか？ A：いいえ、点滅回数は毎分約300回で固定されており、内部スイッチ等による調整はできません。

Q：LEDの寿命はどのくらいですか？ A：高耐久なLEDを採用しており、従来のキセノン管のような頻繁な交換は不要です。具体的な時間は環境に依存しますが、メンテナンスフリーに近い運用が可能です。

Q：DC24Vの電源で使用できますか？ A：使用できません。本機の動作電圧範囲はDC9V〜14Vです。DC24Vを入力すると故障の原因となります。

Q：複数台を同時に点滅させる「同期機能」はありますか？ A：同期機能は搭載されておりません。複数台設置した場合、個体差により徐々に点滅タイミングがズレていきますが、これは製品の仕様です。

Q：取り付け用のネジは付属していますか？ A：本体とブラケットを固定するネジ（M3x5mm）は付属していますが、ブラケットを壁面に固定するためのネジ（M4等）は設置面の材質に合わせて別途ご用意ください。

Q：配線の色に決まりはありますか？ A：はい、赤色がプラス(+)、黒色がマイナス(-)です。極性を間違えると発光しません。

Q：音を鳴らす機能はありますか？ A：本製品は光による報知専用モデルであり、ブザー等の報知音機能は搭載されておりません。

Q：消費電流はどのくらいですか？ A：DC12V使用時で約70mA以下と、非常に低消費電力な設計になっています。

Q：レンズ部分が汚れた場合、どうすればよいですか？ A：柔らかい布で水拭きしてください。シンナーやアルコールなどの薬品を使用すると、カバーの変色や変形の原因となります。
