人感スイッチ 近赤外線式静止検知型 屋内1m用 [LC-100S]

人感スイッチ 近赤外線式静止検知型 屋内1m用 [LC-100S]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感スイッチ 近赤外線反射方式 静止検知対応 屋内用

人感スイッチ LC-100S
近赤外線式静止検知型 屋内1m用

対象が動かなくても検知し続ける「静止検知」に対応した、近赤外線反射方式の照明制御スイッチです。熱源の移動を捉える一般的な人感センサーとは異なり、物体の存在そのものを光学的に捉えるため、トイレや作業場などでの不意な消灯を防止します。

  • 型番： LC-100S
  • 方式： 近赤外線ビーム直接反射方式
  • 検知距離： 1m以内（感度調整ボリューム付）
  • 出力設定： 無電圧リレー接点（a接点）
  • 主な特長： 静止検知可能、反射鏡不要、昼夜判別機能内蔵
  • 電源： AC100V 50/60Hz

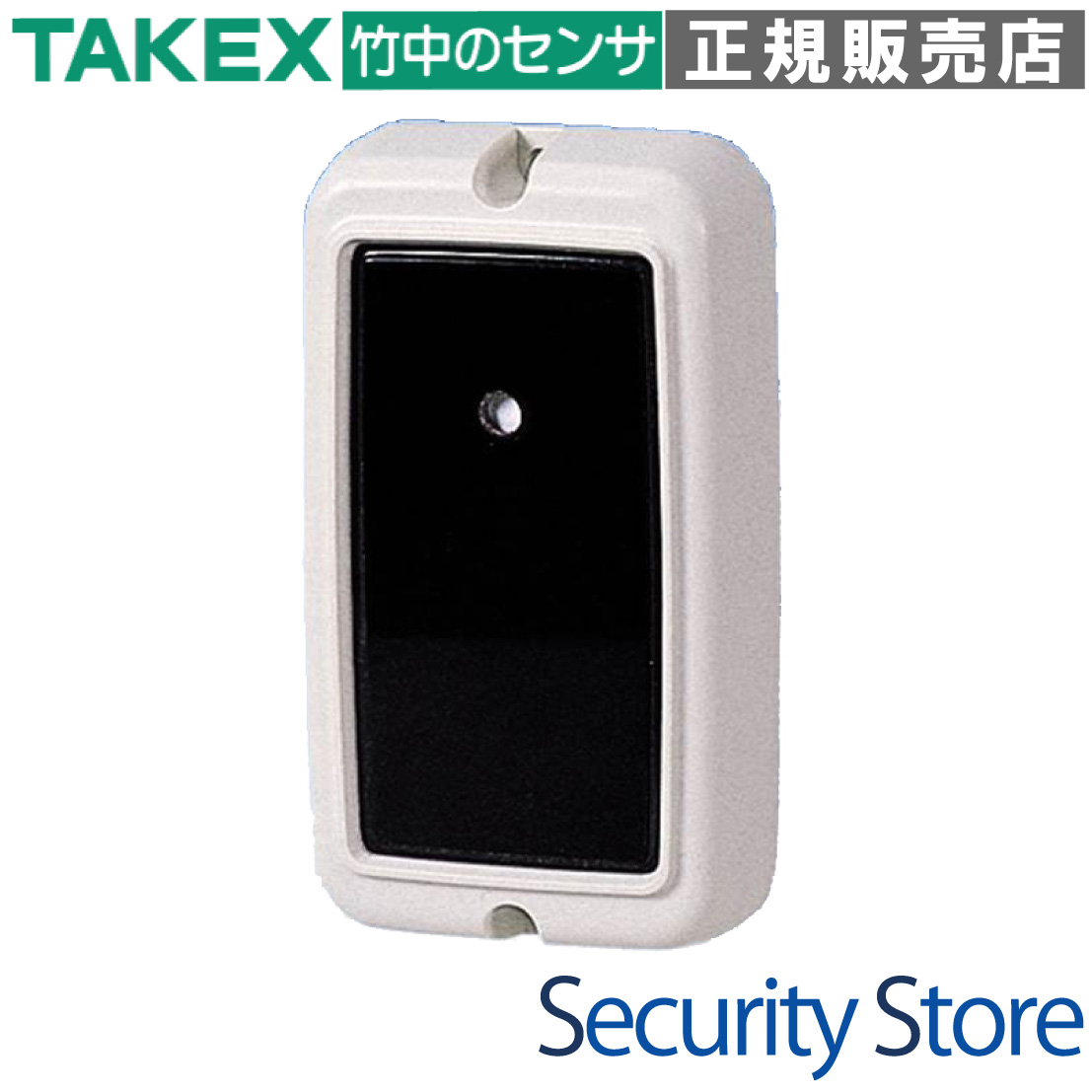

人感スイッチ LC-100S 製品画像

資料ダウンロード

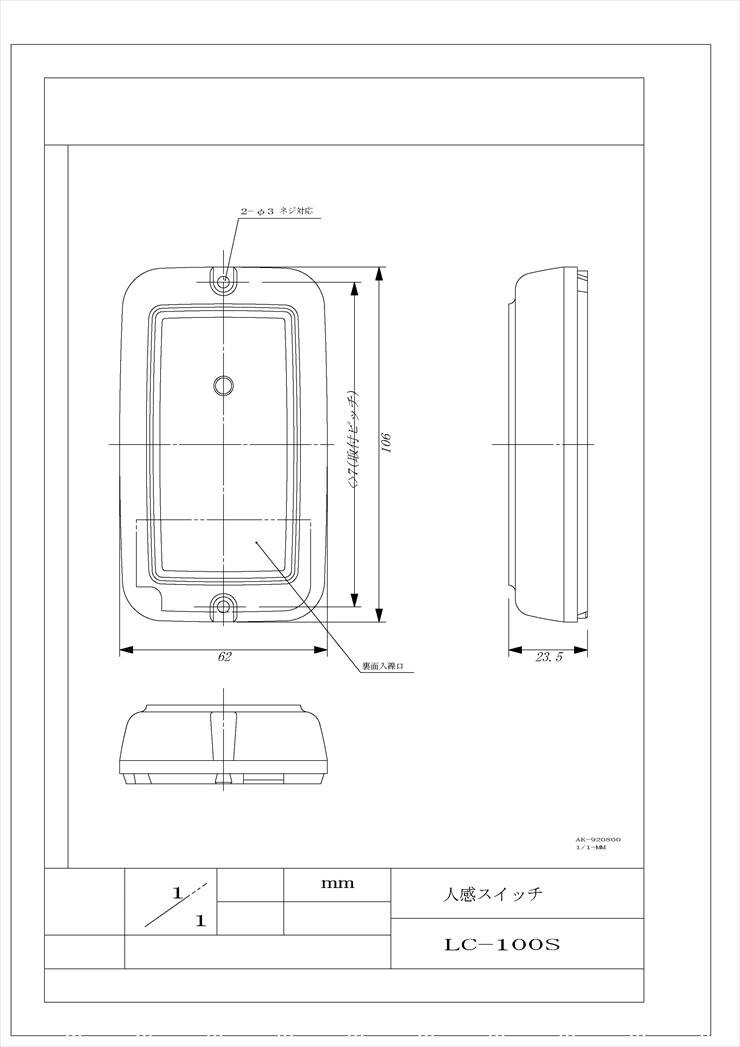

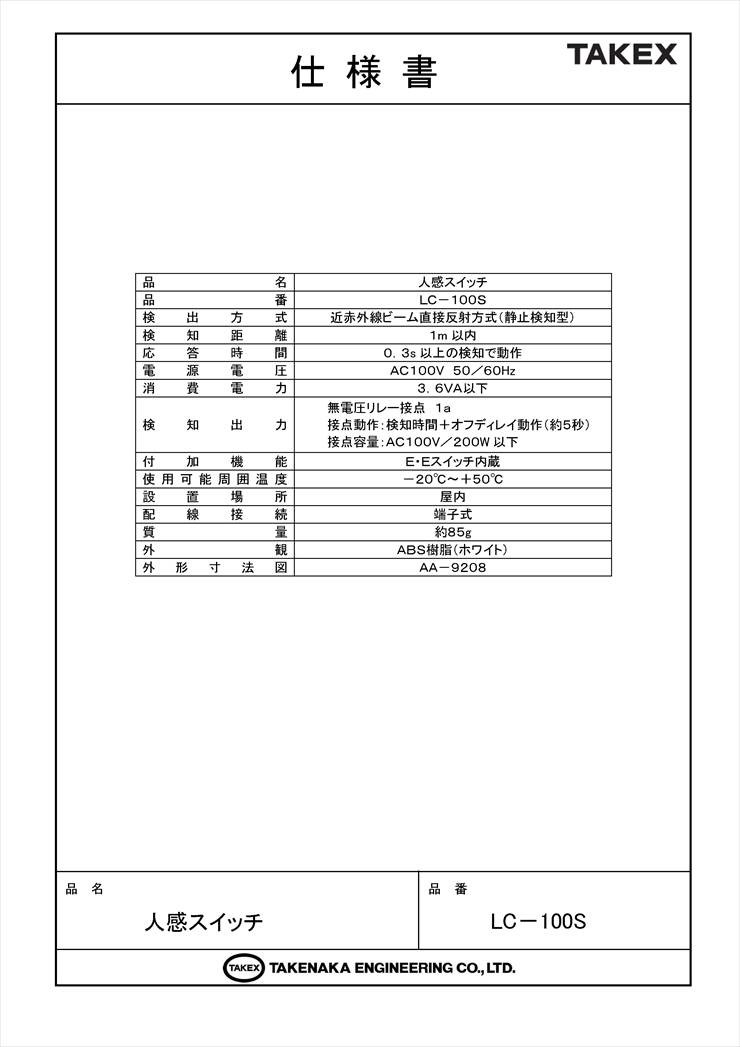

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • トイレ個室の照明・換気扇制御
  • 手元作業が必要な場所のスポット照明
  • 長時間立ち止まる受付・カウンターの演出
  • 機械操作エリアの安全補助・省エネ制御

導入前に確認したいポイント

  • 屋内専用です（防水・防塵機能なし）
  • インバーター式照明の直接制御は不可
  • 検知エリア（1m）内の動く障害物の有無
  • 取付面の平滑性（筐体歪み防止）

特長

対象が動かなくても検知する「静止検知」テクノロジー

一般的な焦電型センサー（PIR方式）は熱源の「移動」を検知するため、エリア内で人が静止すると非検知となります。本機は自ら近赤外線を投光し、戻ってきた光を捉えるアクティブ方式を採用。エリア内に人が存在する限り、身動きを止めていても確実に検知を継続します。

反射鏡が不要な「直接反射型」設計

投光部と受光部を一体化した直接反射方式を採用しています。対向面に反射鏡を設置する必要がないため、施工の手間を大幅に削減でき、狭い場所や反射鏡の設置が困難な環境でもスマートに導入可能です。

柔軟な現場調整を可能にする「感度調整ボリューム」

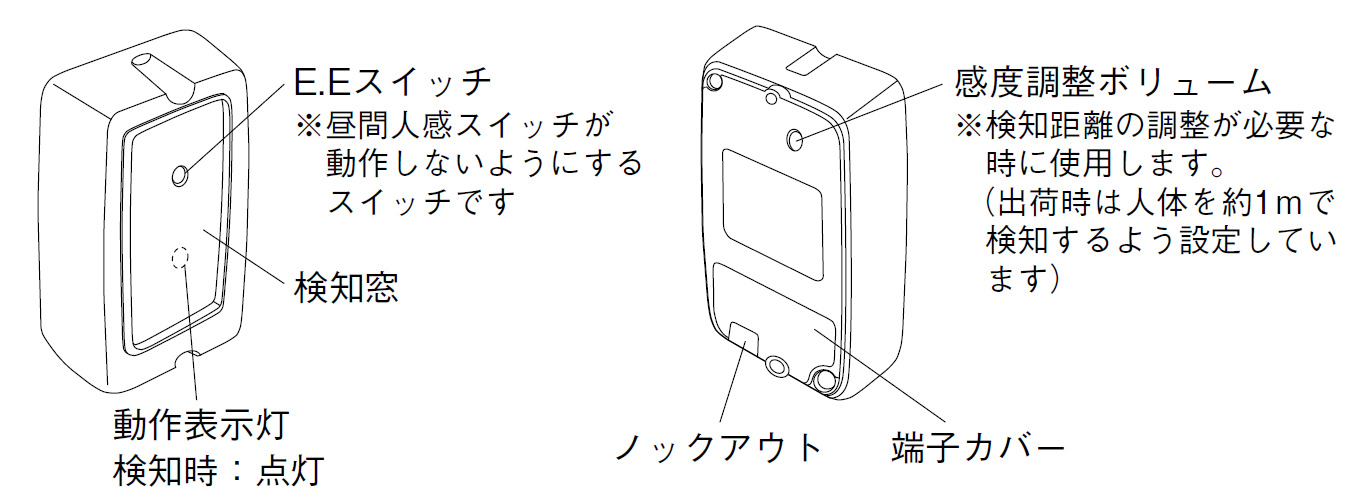

設置環境に合わせて検知距離や感度を微調整できるボリュームを搭載しています。工場出荷時は人体を約1mで検知する設定ですが、背景の壁や什器の反射光をカットしたい場合に、現場で最適な閾値へチューニングすることが可能です。

明るい時間帯の動作を制限する「E.Eスイッチ」

周囲の照度を監視し、明るい昼間は照明を点灯させない昼夜判別機能を内蔵しています。無駄な電力消費を抑え、効率的な省エネ運用を実現します。また、付属の遮光シールを使用することで、24時間常時動作モードへの切り替えも容易です。

ノイズを排除する「0.3秒応答フィルタリング」

0.3秒以上の継続した受光を確認してから動作する信号処理アルゴリズムを採用。飛翔する虫の横切りや、一瞬の外部光パルスなどによる誤動作を効果的に抑制し、信頼性の高いスイッチングを提供します。

照明器具を保護する「約5秒のオフディレイタイマー」

検知エリアから対象が離脱した後、約5秒間は出力を保持します。これにより、エリア境界での微妙な動きによるリレーのチャタリング（バタつき）を防止し、接続されている照明器具や回路への負担を軽減します。

投受光一体型による容易な施工性

センサー本体のみで完結するシステムのため、配線工事は本体箇所のみで完了します。コンパクトな筐体設計（幅62mm）により、露出壁面や限られたスペースにも違和感なく設置できます。

選定時に評価したい強み

  • 静止検知： 「トイレで動かないと電気が消える」という不満を根本的に解決。
  • 一体型構造： 反射鏡不要で、メンテナンスの手間も半分以下に。
  • 堅実な設計： 長年の実績があるアナログライクな調整機構で、現場での確実な追い込みが可能。
  • 省エネ性： 明暗判別と正確な検知により、必要な時だけ確実に動作。

施工・設置ガイド

確認項目 この製品での考え方・注意点
取付面の下地 筐体の歪みは光学系の狂いを招きます。凹凸面への直接ネジ止めを避け、平滑な面や鉄板下地に固定してください。
背景との距離 センサー前面2m以内には背景（壁や什器）がないことが理想です。ある場合は感度調整で背景反射をカットしてください。
外部光の直射 太陽光やヘッドライトが受光部に直接入る場所は避けてください。ハレーションによる動作不良の原因となります。
環境条件 屋内専用です。浴室などの水回り、結露する環境、小動物が頻繁に通る場所への設置は推奨されません。

【重要】負荷接続に関する制限

インバーター式蛍光灯およびLED照明は、突入電流によりリレー接点が溶着する恐れがあるため、直接接続できません。これらを制御する場合は、必ず外部に電磁接触器（パワーリレー）を設けてください。

製品仕様

項目 内容
品番 LC-100S
検出方式 近赤外線ビーム直接反射方式(静止検知型)
検知距離 1m以内
応答時間 0.3s以上の検知で動作
電源電圧 AC100V 50/60Hz
消費電力 3.6W以下
検知出力 接点方式:無電圧リレー接点(a接点)
接点動作:検知時間+オフディレイ動作(約5秒)
接点容量 AC100V・200W以下(白熱灯負荷)
AC100V・80W以下(蛍光灯負荷)
※インバータ式は除く
付帯機能 E・Eスイッチ内蔵（明暗判別）
使用可能周囲温度 -20℃〜+50℃（結露なきこと）
設置場所 屋内（非防水）
配線接続 端子式（4極）
質量 約85g
外観 樹脂(ホワイト)
外形寸法 W62 × H106 × D23.5mm

FAQ

Q：一般的な「人感センサー」と何が違いますか？ A：一般的なセンサー（PIR方式）は「動き」を検知しますが、本機は「物体の存在（反射光）」を検知します。そのため、人が動かずに座っている状態でも検知を続けられるのが最大の違いです。
Q：LED照明を直接つなげても大丈夫ですか？ A：いいえ、LED照明やインバーター式蛍光灯は電源投入時の突入電流が非常に大きいため、直接つなぐと接点が故障（溶着）します。必ず外部パワーリレーを介して接続してください。
Q：検知距離1mを伸ばすことはできますか？ A：本機の最大検知距離は約1mです。それ以上の距離を検知したい場合は、別モデルの検討が必要です。
Q：反射鏡（ミラー）を向かい合わせに設置する必要がありますか？ A：いいえ、直接反射方式ですので反射鏡は不要です。センサー単体で動作します。
Q：昼間でも動作するように設定できますか？ A：はい、可能です。内蔵のE.Eスイッチ（照度センサー）部分に付属の遮光シールを貼ることで、明るさに関わらず24時間動作するようになります。
Q：屋外や雨のかかる場所で使えますか？ A：いいえ、屋内専用の非防水構造です。水気や湿気の多い場所、屋外での使用は避けてください。
Q：検知するとLEDはどう動きますか？ A：検知時に動作表示灯が点灯します。ただし、明るい昼間でE.Eスイッチが機能している場合は、検知しても点灯（動作）しません。
Q：ペット（猫や犬）にも反応しますか？ A：はい、赤外線を反射する物体であれば動物にも反応します。設置高さや角度を調整して、ペットが検知エリアに入らないように工夫が必要です。
Q：オフディレイ時間（5秒）を変更することはできますか？ A：いいえ、オフディレイ時間は約5秒の固定仕様となっており、変更はできません。
Q：AC100V以外の電圧（AC200Vなど）で使えますか？ A：本機の定格電圧はAC100V専用です。AC200V環境では使用できません。
