TAKEX（竹中エンジニアリング）人感ライト PIRセンサー屋外防滴球切れ出力機能

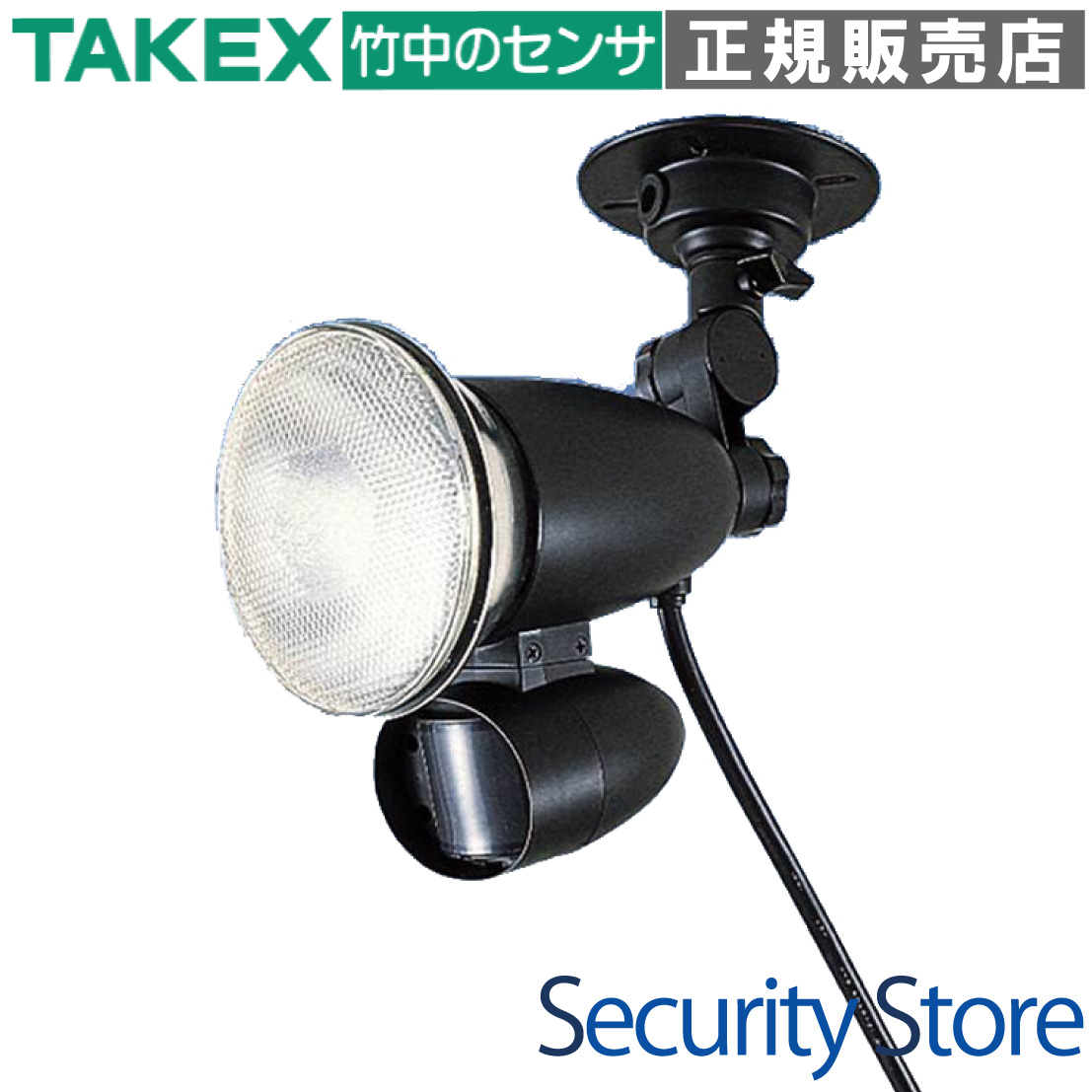

LC-12RB 人感ライト球切れ出力付

LC-12RBは、パッシブインフラレッド（PIR）方式を採用した、高精度な熱線検知型センサーライトです。人や車の動きを素早くキャッチし、自動点灯による威嚇や安全確保を可能にします。最大の特徴は、電球のフィラメント断線を検知する「球切れ出力機能」を搭載している点で、メンテナンス性が重要視される法人施設や重要拠点の防犯運用に最適です。

型番： LC-12RB
検知方式： パッシブインフラレッド方式（立体検知 12m）
主な用途： 施設外構の防犯、駐車場・駐輪場の入出庫管理、資材置場の威嚇照明
電源： AC100V（50/60Hz）
接続方式： リード線式（5芯キャブタイヤコード 0.5m）

資料ダウンロード

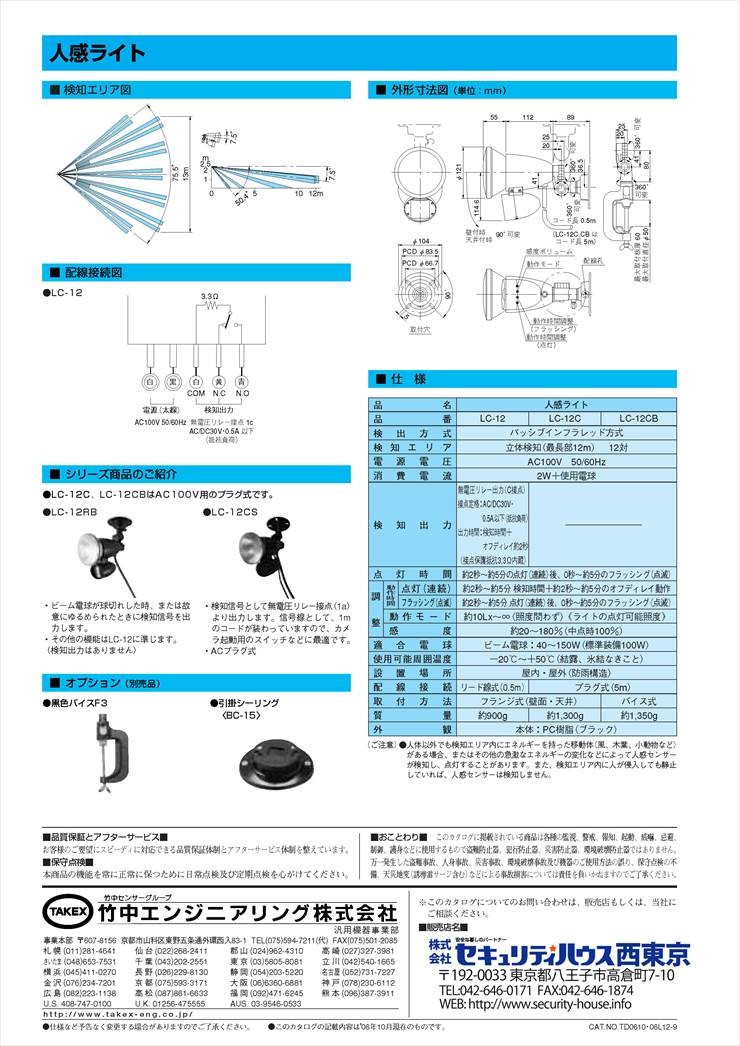

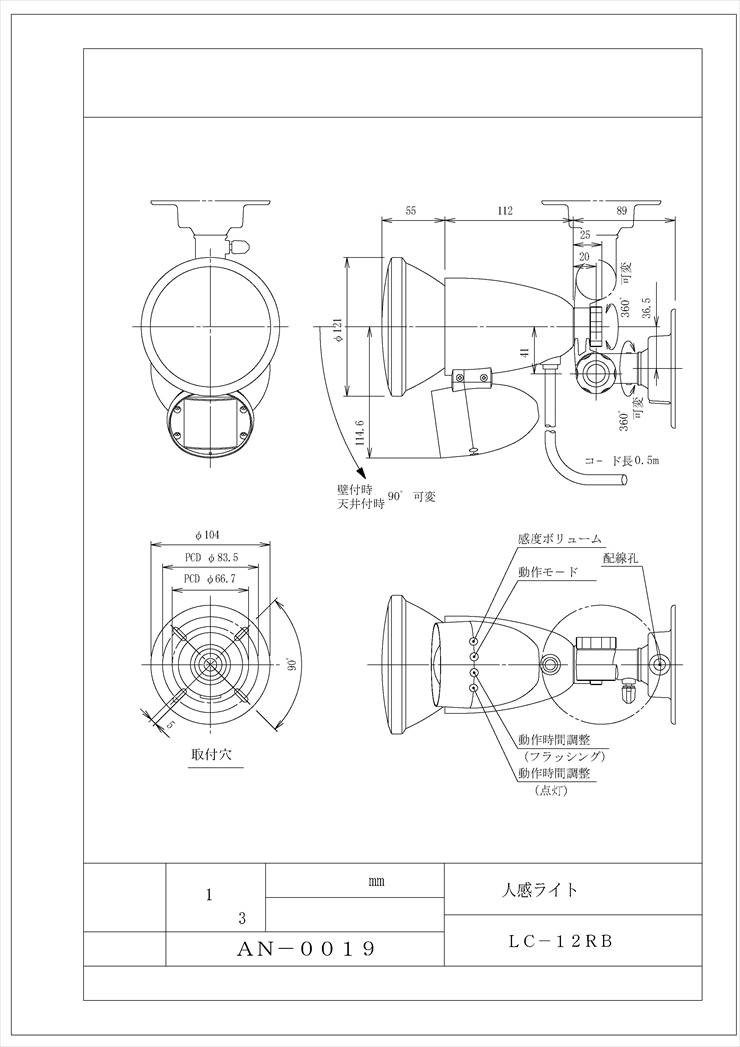

仕様書（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

夜間の侵入者に対する光威嚇
車両の入出庫時の安全補助照明
高所や遠隔地など、保守確認が困難な場所
警備システム等との連動が必要な現場

導入前に確認したいポイント

LED電球は使用不可です（白熱ビーム電球専用）
設置高さは2.5mが推奨となります
取付にはフランジ固定の電気工事が必要です
AC100Vの電源確保が必要となります

特長

高精度パッシブインフラレッド方式

12対のセンシティブゾーンを構成する立体検知エリアにより、最長12m先の熱源移動を確実に捉えます。背景温度と対象物の温度差を分析するPIR方式により、夜間の屋外環境でも安定した検知性能を発揮します。

メンテナンスを効率化する「球切れ出力」

ビーム電球が寿命で切れた際、あるいは故意に緩められた際に外部へ信号を出力（無電圧1c接点）します。管理室の盤面やネットワーク監視システムと連動させることで、広大な敷地でも即座に不点灯状態を把握でき、セキュリティの空白を作りません。

フラッシング（点滅）機能による高い威嚇効果

通常の連続点灯動作に加えて、消灯前にフラッシング動作へ移行させることが可能です。防犯目的では侵入者への強い警告となり、通路灯目的では「まもなく消灯する」ことの報知として機能します。点灯時間とフラッシング時間は個別に調整できます。

ゼロクロス点灯制御による長寿命化

フィラメントに負荷のかかりにくい「ゼロクロス点灯方式」を採用しています。電圧がゼロに近いタイミングで通電を開始するため、白熱電球の寿命低下を抑制し、電球交換コストの低減に貢献します。

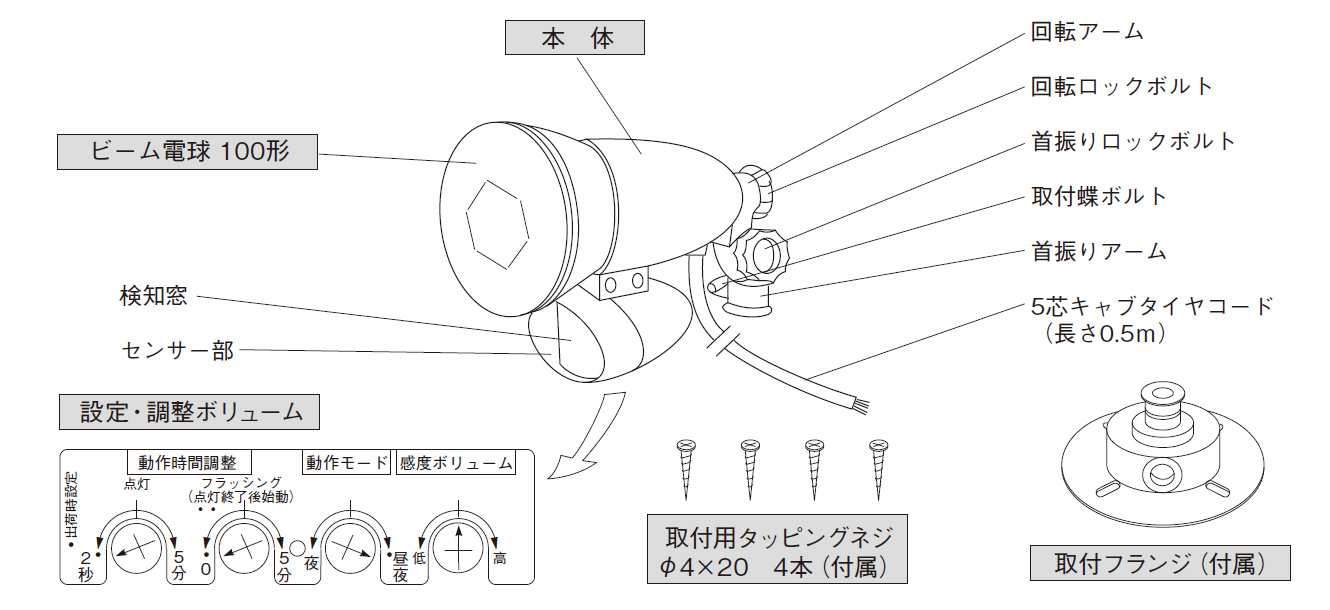

設置場所を選ばない自由度の高い構造

防雨構造（IP43相当）を採用しており、屋外・半屋外への設置が可能です。フランジ式により天井面、壁面、ポールへの取付に対応。角度調整ユニットは首振り120°、回転360°（±180°）と広く、現場に合わせた最適な検知エリア設定が可能です。

柔軟な感度・動作時間調整機能

動作時間は約2秒から5分、検知感度は20%から180%の間で無段階に調整可能です。さらにE・Eスイッチ（昼夜判別機能）により、周囲が暗いときだけ点灯させる設定も容易に行えます。

オフディレイ動作による利便性

センサーが検知し続けている間は点灯を維持し、エリアから対象が消失した時点から設定時間のカウントを開始するオフディレイ動作を採用。作業中に突然消灯するリスクを軽減します。

    選定時に評価したい強み
    高度な監視性能：球切れ検知により「灯りがつかない状態」をシステム側で即座に把握可能。
複合的な威嚇：「点灯」と「点滅」を組み合わせた独自のアルゴリズムで防犯性を向上。
堅牢な施工性：フランジ式取付とリード線配線により、電気工事現場での確実な施工をサポート。
省エネ運用：照度センサーによる昼夜判別で、不要な日中の点灯を完全にカット。



施工・設置ガイド

確認項目	この製品での考え方・注意点
推奨取付高さ	2.5m（標準的な検知エリア 12m × 13m を形成するため）
適合電球	白熱ビーム電球 40W〜150W（LED電球は回路破損の恐れがあるため使用禁止）
配線処理	5芯キャブタイヤコード（電源2芯、出力3芯）。結線部はフランジ内等で防滴処理を施すこと。
初期化時間	電源投入後、約1分間はウォークテスト待機（ウォームアップ）が必要です。

配線・端子仕様

線色	機能	内容
白（太）/ 黒（太）	電源入力	AC100V±10V (50/60Hz)
白（細）	球切れ出力 (COM)	共通端子（接点保護抵抗3.3Ω内蔵）
黄（細）	球切れ出力 (NC)	常時閉（球切れ時・電源OFF時に開く）
青（細）	球切れ出力 (NO)	常時開（球切れ時・電源OFF時に閉じる）

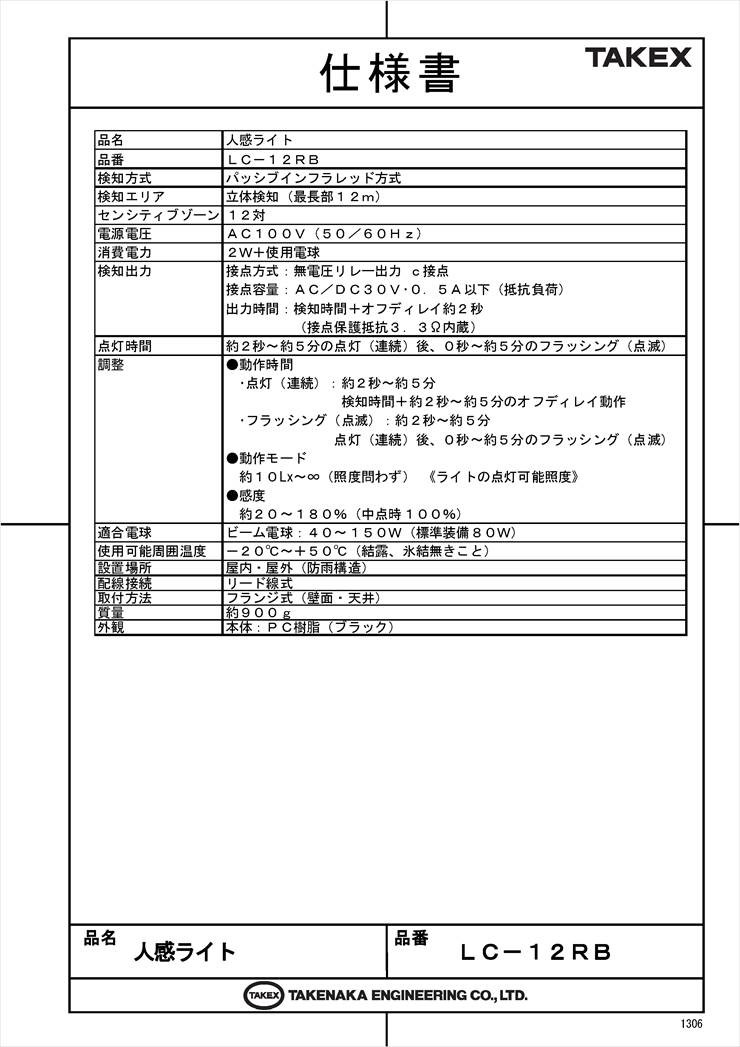

製品仕様

品名	人感ライト
品番	LC－12RB
検知方式	パッシブインフラレッド方式
検知エリア	立体検知（最長部12m）
センシティブゾーン	12対
電源電圧	AC100V（50／60Hz）
消費電力	2W＋使用電球の電力
検知出力	接点方式：無電圧リレー出力 c接点（球切れ出力用）接点容量：AC／DC30V・0.5A以下（抵抗負荷） ※接点保護抵抗3.3Ω内蔵
点灯時間（連続）	約2秒〜約5分のオフディレイ動作
点灯時間（点滅）	連続点灯終了後、0秒〜約5分のフラッシング動作へ移行
動作モード（照度）	約10Lx（夜間）〜∞（昼夜問わず）
感度調整	約20〜180％（中点時100％）
適合電球	白熱ビーム電球：40〜150W（LED電球使用不可）
使用可能周囲温度	－20℃〜＋50℃（結露、氷結無きこと）
設置場所	屋内・屋外（防雨構造 IP43相当）※必ず下向き設置
配線接続	リード線式（5芯キャブタイヤコード約0.5m）
取付方法	フランジ式（壁面・天井面対応）
質量	約900g（電線含む）
外観	本体：樹脂（ブラック）
可動範囲	首振り：120° / 回転：360°（±180°、7.5°ピッチ）

FAQ

Q：LED電球を付けても動作しますか？ A：いいえ、本機は白熱ビーム電球専用です。LED電球を使用すると回路が正常に動作しないだけでなく、故障や発火の原因となる可能性があるため、絶対に使用しないでください。

Q：球切れ出力はどのような時に動作しますか？ A：接続されている電球のフィラメントが切れた場合、または電球が緩んで接触不良を起こした場合に無電圧接点信号を出力します。

Q：昼間にライトを点灯させたくないのですが設定可能ですか？ A：はい、動作モードボリュームを「夜」側に調整することで、周囲が暗い（約10Lx以下）ときのみ検知して点灯させることができます。

Q：フラッシング（点滅）機能だけを使いたいのですが可能ですか？ A：本機の仕様上、まず点灯時間（連続点灯）が経過した後にフラッシングへ移行します。点灯時間を最短の約2秒に設定し、フラッシング時間を長くすることで点滅主体の運用に近づけることは可能です。

Q：天井にも取り付けられますか？ A：はい、フランジ式ですので壁面だけでなく天井面への取り付けも可能です。ただし、防雨性能を維持するために本体（センサー窓）が必ず下を向くように設置してください。

Q：検知距離を短くすることはできますか？ A：感度ボリュームを下げる（左に回す）こと、または本体の首振り角度を調整して検知エリアをより下に向けることで、実質的な検知距離を短く調整することが可能です。

Q：電源を入れてもすぐに動作しないのは故障ですか？ A：故障ではありません。電源投入後、内部回路が安定するまでに約1分間のウォームアップ時間が必要です。この間は検知・点灯しませんので、1分経過後にテストを行ってください。

Q：ガラス越しに人を検知できますか？ A：パッシブインフラレッド方式の特性上、赤外線を通さないガラスや透明樹脂越しでは検知することができません。

Q：フラッシング時間はどのくらい設定できますか？ A：0（なし）から約5分の間で無段階に調整可能です。

Q：配線コードの長さはどのくらいですか？ A：本体から約0.5mの5芯キャブタイヤコードが出ています。

Q：球切れ出力の接点容量を教えてください。 A：AC/DC 30V・0.5A以下（抵抗負荷）です。大容量の機器を直接制御する場合は、別途外部リレーを介してください。

Q：センサーが検知し続けている間、ライトは消えませんか？ A：はい、オフディレイ動作のため検知が続く限り点灯を継続します。
