人感スイッチ ACプラグ式 方向判別ワンボディタイプ [MS-60AC]

人感スイッチ ACプラグ式 方向判別ワンボディタイプ [MS-60AC]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感スイッチ 方向判別センサー ACプラグ式 屋外・屋内兼用

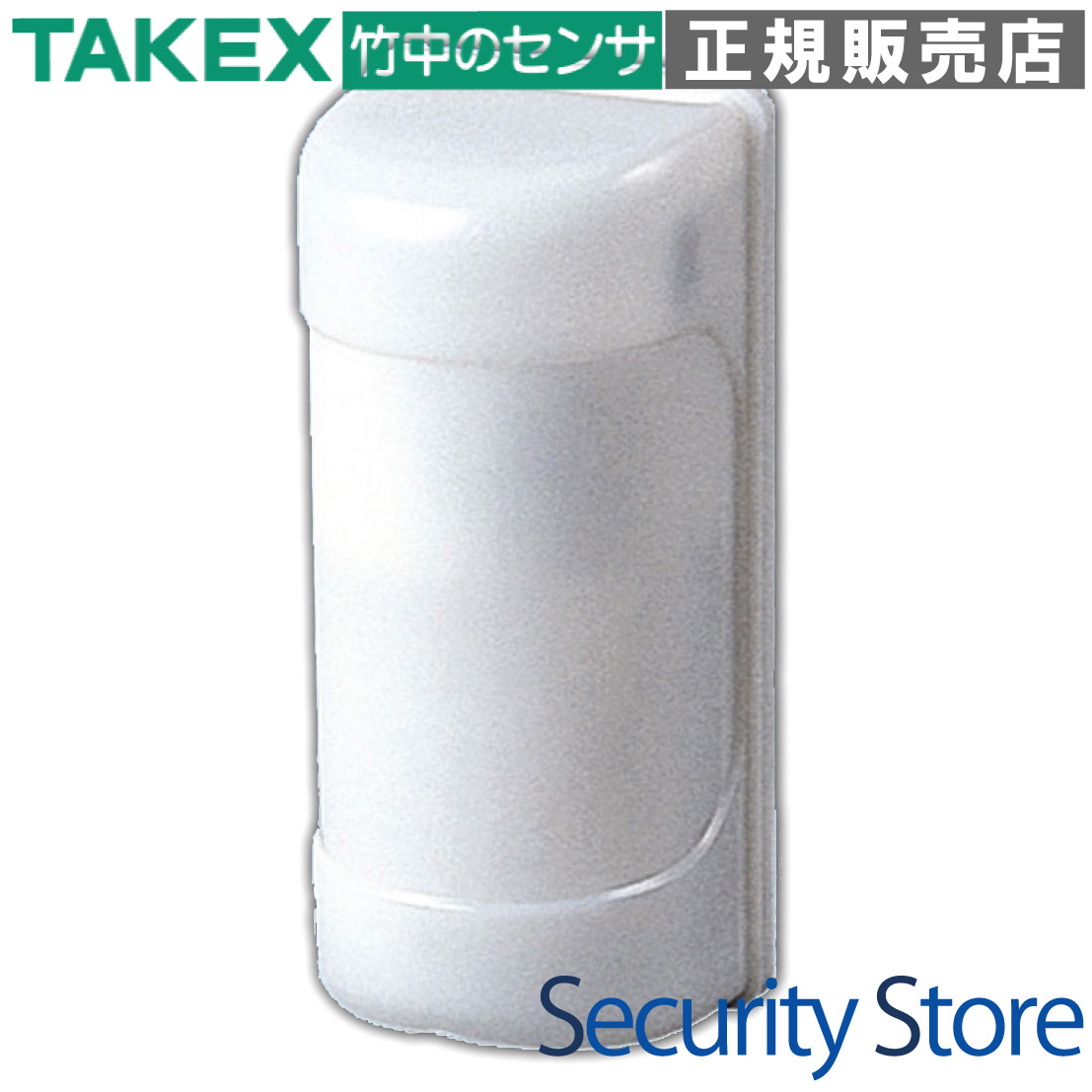

人感スイッチ MS-60AC 方向判別ワンボディタイプ（ACプラグ式）

業界初の「ワンボディ」で方向判別を実現。配線工事を簡略化するACプラグ式の人感スイッチです。

MS-60ACは、人体や車両から放出される遠赤外線を検知するパッシブインフラレッド（PIR）方式を採用した方向判別センサーです。1台の本体に2つの検知ゾーンを搭載しており、「入る時だけ反応させる」といった指向性のある制御が、これ1台で完結します。ACプラグコード式のため、既設のコンセントを利用したスピーディーな導入が可能です。

  • 型番： MS-60AC
  • 方式： パッシブインフラレッド方式（方向判別機能搭載）
  • 給電： AC100V プラグコード式（コード長 50cm）
  • 出力： 有電圧AC100V（大接点） ＋ 無電圧リレー（小接点）

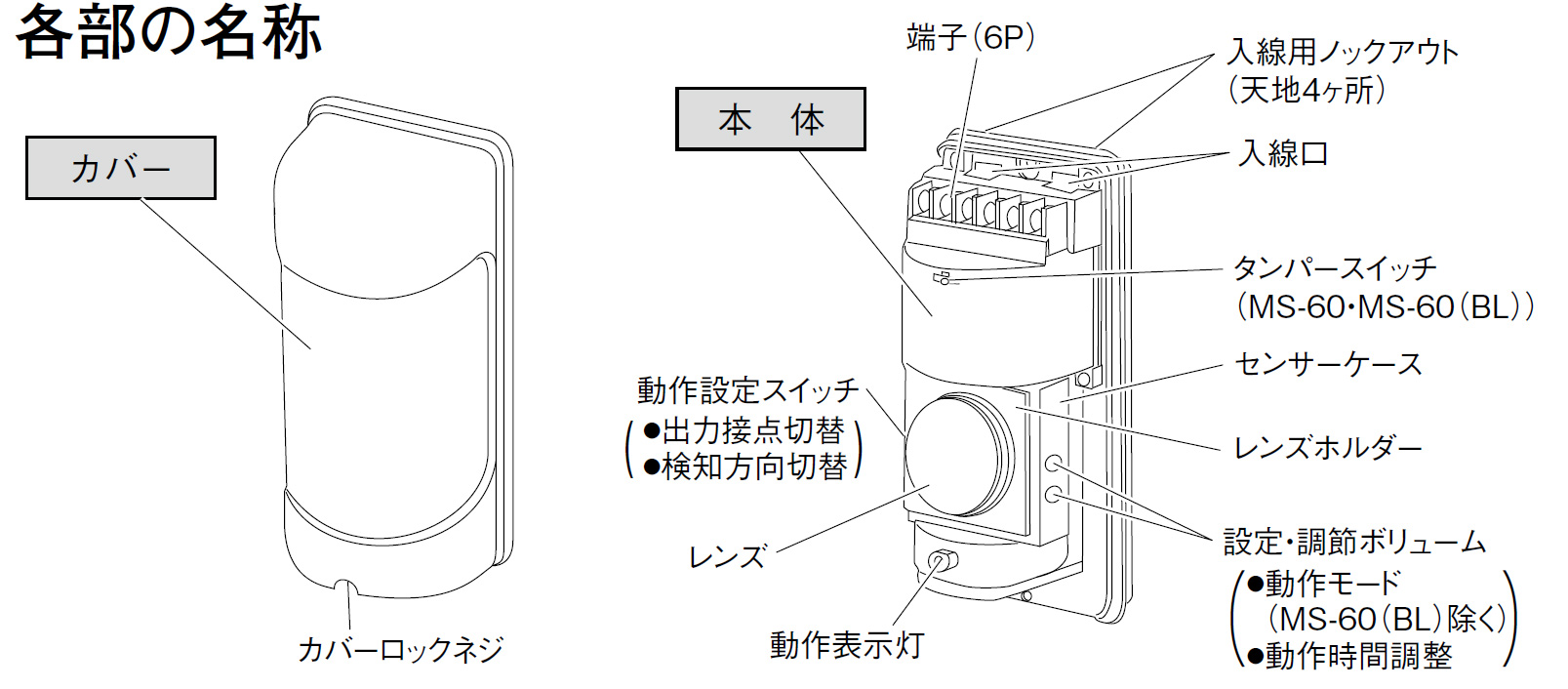

人感スイッチ MS-60AC 方向判別ワンボディタイプ

資料ダウンロード

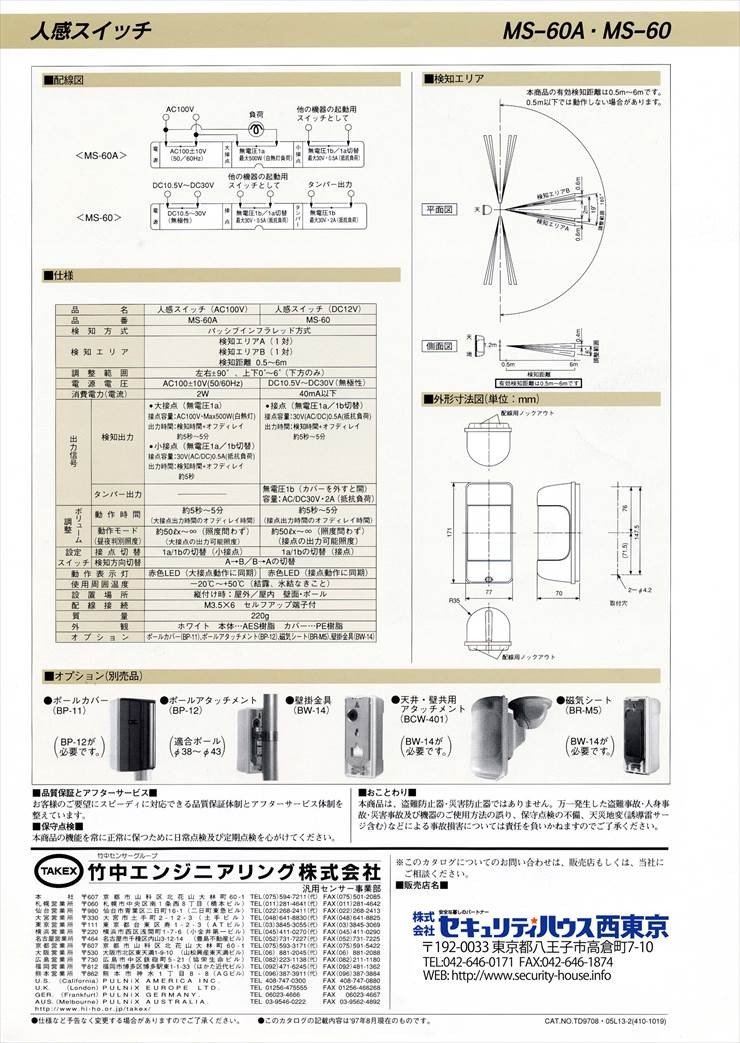

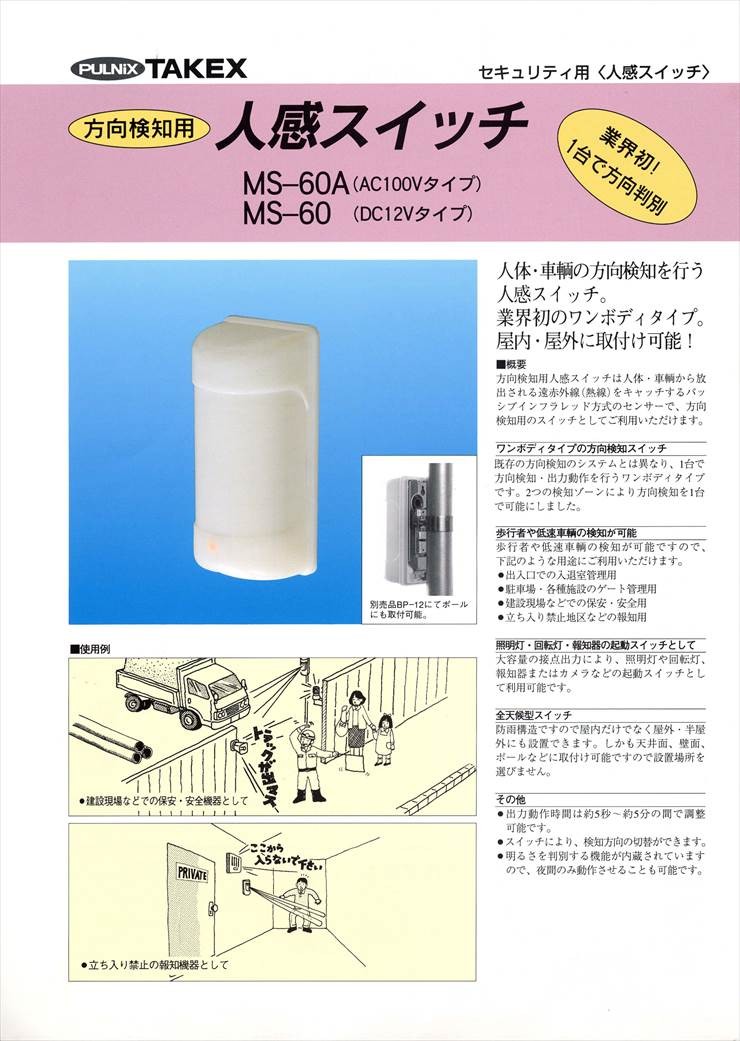

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 出入口の自動照明・案内放送の起動
  • 駐車場や施設ゲートの車両進入検知
  • 建設現場や工場内の安全警告灯の連動
  • 立ち入り禁止区域への指向性報知
  • 店舗の入店時のみのチャイム動作

導入前に確認したいポイント

  • AC100V有電圧出力：大接点はAC100Vが出力されます。
  • 検知の向き：横切る動きに強く、正面接近には弱いです。
  • 設置不可：ガラス越しや揺れる植物がある場所は不可。
  • 屋外設置：必ず下向き角度（2°〜6°）で設置。

特長

業界初、1台で完結する「ワンボディ」方向判別

従来の方向判別システムは複数のセンサーを組み合わせる必要がありましたが、MS-60ACは内部に独立した2つの検知ゾーンを構成。プロセッサがゾーンの通過順序を解析することで、1台のみで正確な方向判別・出力動作を可能にしました。

施工を圧倒的に効率化するACプラグ給電

本体下部から50cmのAC100Vプラグコードが標準で引き出されています。複雑な電源配線工事を行うことなく、既存のコンセントに差し込むだけで即座に運用を開始できるため、仮設現場や小規模施設への導入に最適です。

照明や回転灯を直接駆動する「有電圧出力」

大容量の有電圧リレー接点を搭載しており、白熱灯なら500W、蛍光灯なら120Wまでの負荷を直接接続してオンオフ制御が可能です。外部に別電源を用意したり、複雑なリレー回路を組む手間を省けます。

多種多様なターゲット（歩行者・低速車両）に対応

歩行者はもちろん、低速で移動する車両の検知も可能です。工事現場の出入口での警告灯の起動や、倉庫のシャッターゲート付近での車両検知など、BtoBの幅広いシーンで活躍します。

過酷な環境にも耐える全天候型・防雨構造

IP43相当の防雨構造を採用。屋内だけでなく、屋外や半屋外の環境でも設置可能です。壁面、天井面、ポールなど、現場に合わせた多彩な取り付け方法に対応しています。

現場に合わせた緻密な調整機能

出力動作時間は約5秒〜約5分の間で無段階調整が可能。また、検知方向の切替（A→B / B→A）や、夜間のみ動作させる昼夜判別機能（約10lx〜∞）を内蔵しており、設置環境に最適化された運用が可能です。

メンテナンス性を高める動作インジケーター

本体前面に赤色LEDを搭載。通電直後のウォームアップ状態（点滅）や、検知・出力状態（点灯）を一目で確認できるため、施工時の動作確認や保守点検をスムーズに行えます。

重要：配線に関する注意（MS-60AC専用）

本機の大接点（端子3-4）は「有電圧出力」です。検知時にAC100Vが直接出力されるため、無電圧入力を想定したセキュリティコントローラー等に接続すると、相手機器を瞬時に破壊します。接続機器の仕様を必ず確認してください。

選定時に評価したい強み

  • コスト削減：複数センサー不要、1台で方向判別が完結するため機器費を抑制。
  • 工期短縮：ACプラグ式＋有電圧出力により、電気工事の手間を大幅に軽減。
  • 汎用性：無電圧の小接点も備えており、カメラの録画トリガー等との併用が可能。
  • 高信頼性：竹中エンジニアリングの長年のPIR技術による安定した検知ロジック。

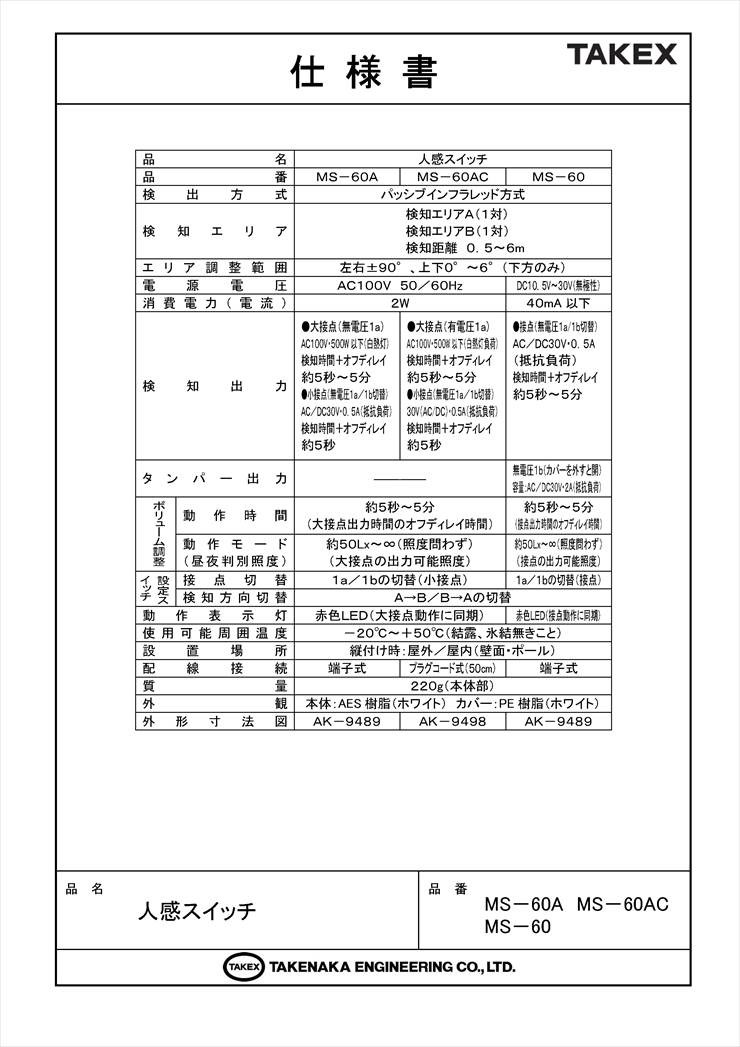

製品仕様

項目 MS-60AC 詳細内容
検出方式 パッシブインフラレッド方式 (方向判別検知)

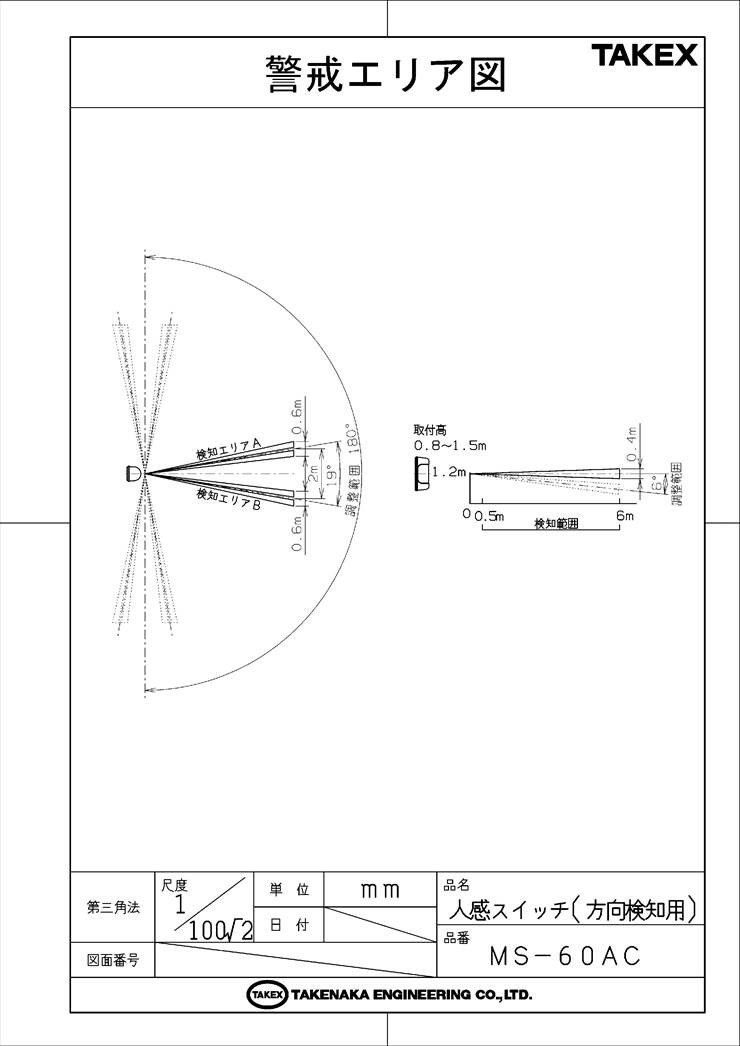

検知エリア 検知エリアA (1対) / 検知エリアB (1対)
検知距離：0.5m 〜 6m
エリア調整範囲 左右±90°、上下0°〜6° (下方のみ調整可能)
電源電圧 AC100V 50/60Hz
消費電力 2W 以下
検知出力（大接点） 有電圧a接点（AC100V直接出力）
容量：白熱灯500W / 蛍光灯120W / インバータ50W以下
時間：検知時間 + オフディレイ（約5秒〜5分）
検知出力（小接点） 無電圧a接点/b接点 切替式
容量：AC/DC30V・0.5A (抵抗負荷)
時間：検知時間 + オフディレイ約5秒
動作表示灯 赤色LED（ウォームアップ時：点滅、出力時：点灯）
動作モード設定 照度判別：約10 lx 〜 ∞ lx（昼夜判別ボリュームにて調整）
使用可能周囲温度 -20℃ 〜 +50℃ (結露、氷結なきこと)
設置場所 屋外 (IP43相当)・屋内（壁面・ポール取付）※正立取付のみ
配線接続方式 ACプラグコード式 (コード長 約50cm) / 内部M4端子台

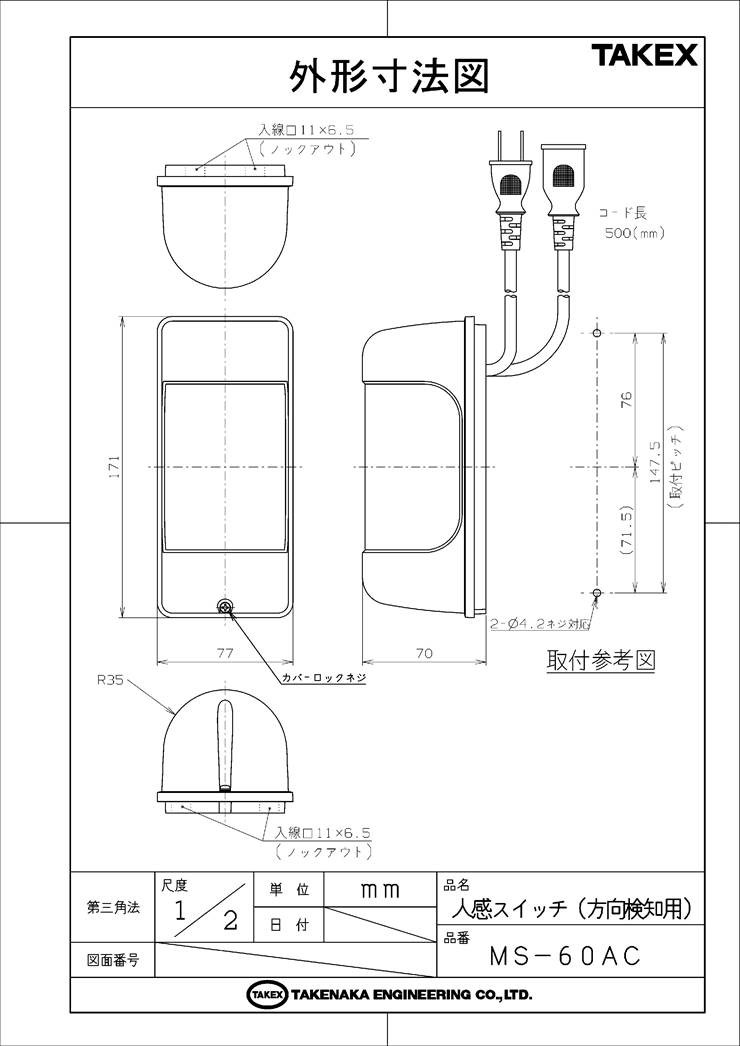

外形寸法・質量 H171 × W77 × D76mm / 約330g

FAQ

Q：ガラス越しに外を通る人を検知できますか？ A：いいえ、できません。本製品が採用している遠赤外線（熱線）はガラスを透過しないため、センサーの前にガラスやアクリル板を置くと検知不能になります。
Q：電源を入れた直後、反応しないのは故障ですか？ A：故障ではありません。通電後、内部回路が安定するまで約1分間のウォームアップ時間が必要です。その間はLEDが点滅し、検知動作を行いません。
Q：車も検知できますか？ A：エンジンやマフラーなどの熱源を検知しますが、車両の構造や断熱状態、速度によっては検知しない場合があります。屋外での車両検知は簡易的な用途に限ります。
Q：連続して人が通った場合、毎回反応しますか？ A：一度検知して出力が終了した後、約5秒間は次の検知を受け付けない「ブランクタイム」があります。これはチャタリング防止のための正常な仕様です。
Q：大接点にチャイムを繋いでも大丈夫ですか？ A：チャイムがAC100V駆動の物であれば可能ですが、無電圧接点を要求するチャイムの場合は「小接点（端子5-6）」を使用してください。大接点に繋ぐとチャイムが故障します。
Q：屋外設置の際、水平（0度）に向けても良いですか？ A：屋外では遠方の車のヘッドライトや気象変化の影響を避けるため、必ずレンズを2度〜6度の範囲で下向きに設定してください。
Q：逆さまに取り付けても問題ありませんか？ A：不可です。防雨構造（IP43）を維持するため、必ず天地を正しくして正立で取り付けてください。逆さまや横向きは浸水の原因となります。
Q：昼間はライトを点灯させたくないのですが。 A：本体の「動作モードボリューム」を「夜」側に調整してください。これにより、周囲が暗い時のみ点灯させることができます。
Q：どのくらいの速度まで検知できますか？ A：3m先であれば、時速約0.75km〜15kmの範囲で判別可能です。極端に速い動きや遅い動きは方向を正しく判別できない場合があります。
Q：方向判別をさせず、どちらの向きでも反応させたい場合は？ A：本製品は「方向判別専用」です。全方向検知を行いたい場合は、方向判別機能のない標準モデル（MS-100A等）をご検討ください。
