マグネット錠 　露出・屋内専用 [M32BM(J)]

マグネット錠 　露出・屋内専用 [M32BM(J)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 電磁石式電気錠 屋内専用 保持力272kgf 吸着状態感知(B機能)

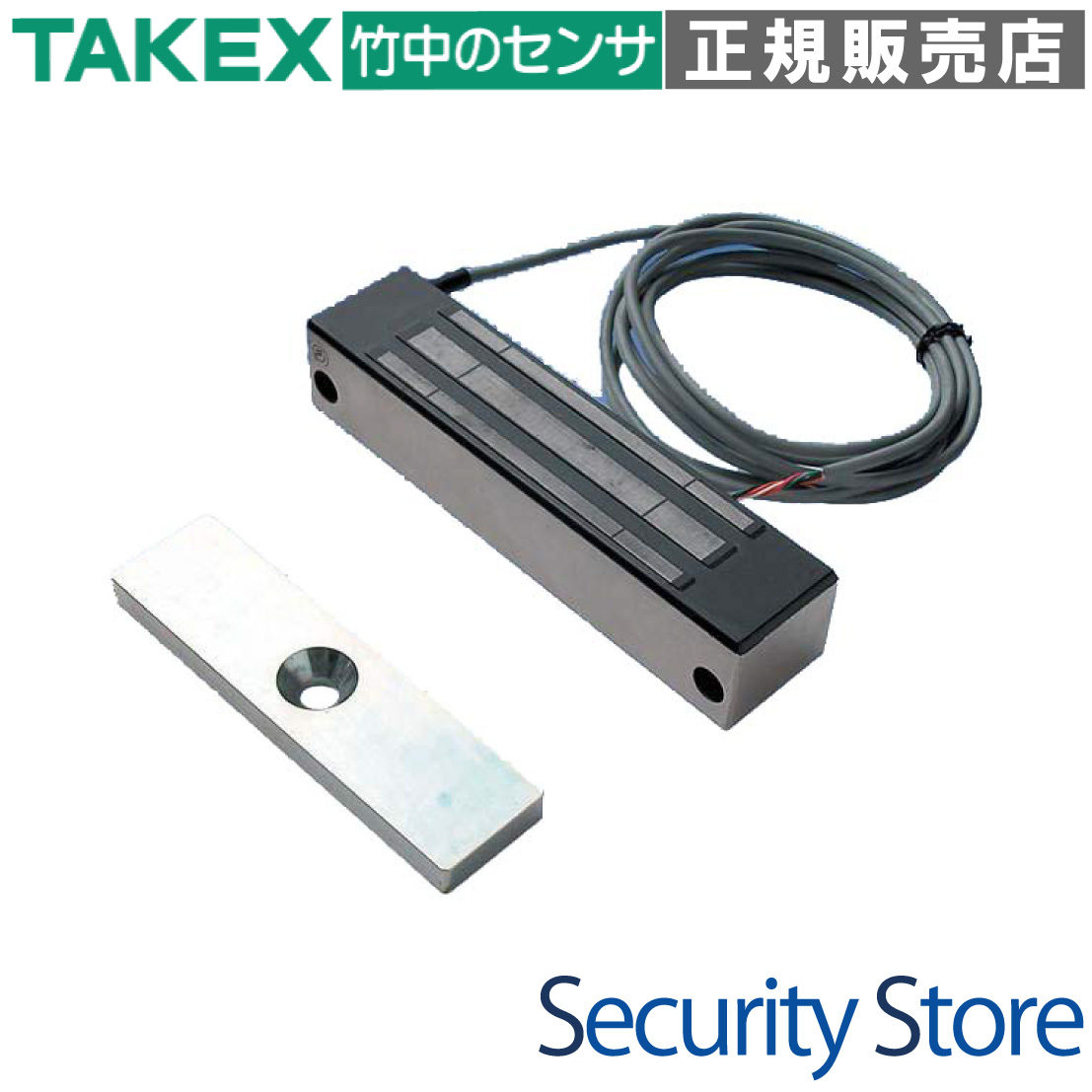

M32BM(J) マグネット錠（露出・屋内専用）

可動部を一切持たない電磁石方式を採用し、圧倒的な耐久性と高信頼性を実現した露出取付型の電気錠です。272kgfの強力な吸着力に加え、正常な吸着状態をリアルタイムで監視するB機能を搭載しており、重要エリアのセキュリティ強化に最適です。

  • 型番： M32BM(J)
  • 製品名： マグネット錠 露出・屋内専用
  • 方式： 電磁石式電気錠（通電時施錠型）
  • 最大吸着力： 2666N（272kgf）
  • 主な用途： 入退室管理、オフィス扉、セキュリティエリアの施錠
  • 電源電圧： DC12V / DC24V（自動検出対応）

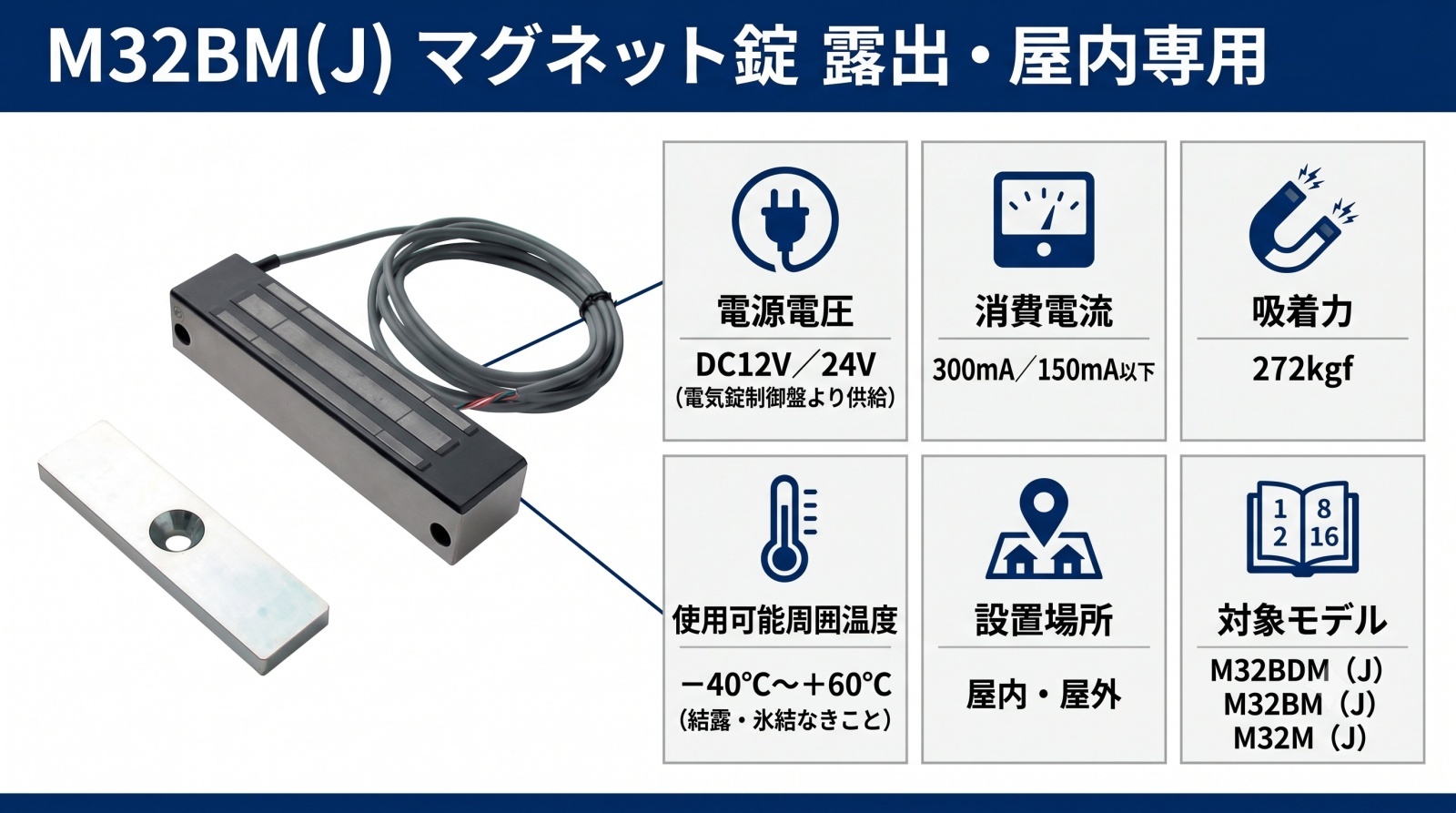

M32BM(J) マグネット錠の製品画像

資料ダウンロード

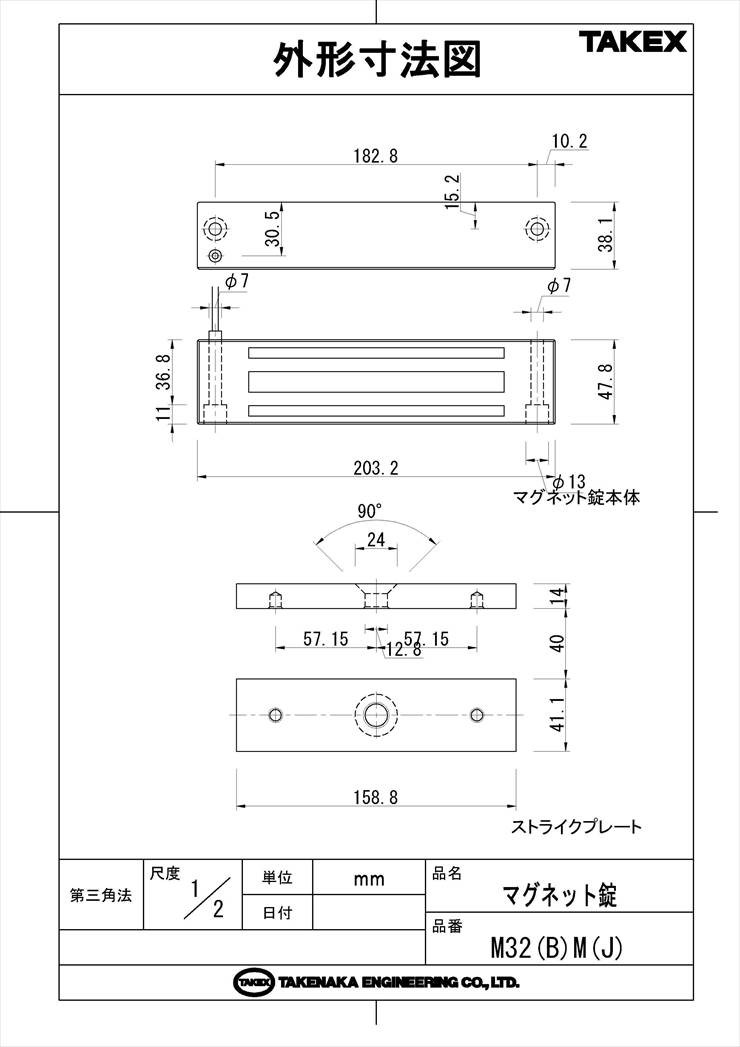

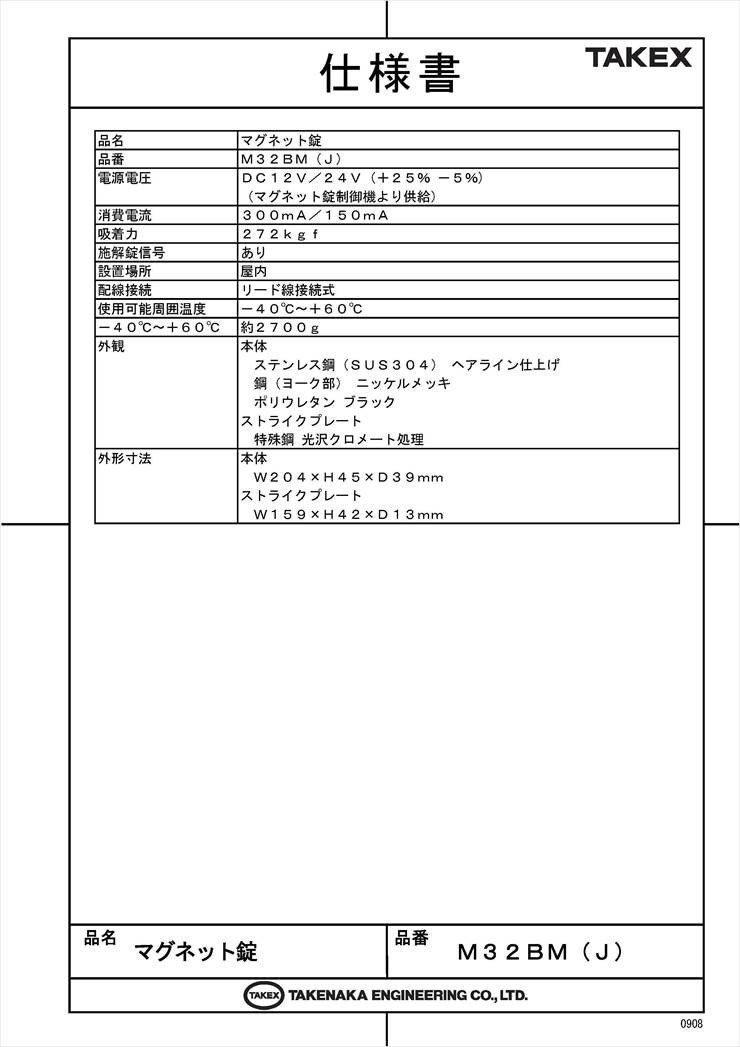

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・工場の入退室管理
  • 重要機密保管庫のセキュリティ強化
  • 開閉頻度が極めて高い通用口
  • 静粛性が求められる病院や研究室
  • 電気錠の故障（摩耗）を避けたい現場

導入前に確認したいポイント

  • 設置場所は「屋内・雨がかりのない場所」か
  • 通電時施錠型（停電時解錠）で問題ないか
  • 扉枠がインサートナットを打てる材質か
  • 十分な電源容量（DC12V/300mA等）を確保できるか
  • アライメント許容範囲内に収まるか

特長

可動部のないメンテナンスフリー構造

一般的な物理錠とは異なり、ラッチやデッドボルトのような可動パーツを一切持たないため、機械的な摩耗や金属疲労が発生しません。数百万回の開閉サイクルに耐えうる長寿命設計により、保守コストの低減に大きく貢献します。

強力な吸着力 272kgf（2666N）

コンパクトな筐体ながら、通常のドア錠と同等以上の防犯性を誇る強力な磁気吸着力を実現しています。面接触による磁気閉回路を形成することで、物理的な破壊に対しても高い抵抗力を発揮します。

電圧自動検出インテリジェント回路

DC12VおよびDC24Vの入力を回路が自動的に判別します。現場の電源環境に合わせて設定を変更する必要がなく、導入ミスを防ぐとともに施工の柔軟性を高めています。

高度なサボタージュ防止「B機能」

扉の近接だけでなく、磁束密度を検知して「正しく吸着しているか」を判定する吸着状態感知機能を搭載。本体とストライクプレートの間に異物が挟まっている場合や、不正な板を当てられた場合などは異常として検知し、セキュリティホールを許しません。

静粛性に優れた無音動作設計

施解錠時に駆動音が発生しないため、静穏性が求められる環境でもストレスなく運用可能です。夜間のオフィスや医療施設、教育現場など、音に対して配慮が必要な場所での使用に適しています。

フェイルセーフ対応（通電時施錠）

通電を遮断することで瞬時に磁力が消散する設計となっており、火災報知器や非常押しボタンと連動させることで、災害時の避難経路確保を確実に行うことが可能です。

施工ミスを防ぐ設計思想

あえて基板上の調整スイッチや可変ボリュームを排除し、高度な自動調整機能を内蔵。人為的な設定ミスによるセキュリティ低下を防ぎ、誰が施工しても一定のパフォーマンスが発揮されるよう設計されています。

選定時に評価したい強み

  • 長期信頼性： 経年変化による劣化が極めて少ない非接触吸着方式。
  • 確実な監視： B機能（無電圧C接点）により、遠隔での施錠確認が可能。
  • 安定した運用： 消磁回路の内蔵により、解錠時の残留磁気を瞬時に解消。
  • 強固な施工： インサートナット方式の採用により、扉枠への確実な固定をサポート。

施工・設置ガイド

本製品の性能を最大限に引き出すためには、本体とストライクプレートの「面接触」を確実に実現する必要があります。以下のアライメント許容範囲を遵守して施工してください。

確認項目 許容範囲・施工基準
X方向（扉幅方向） ±7 mm 以内
Y方向（扉高さ方向） ±3 mm 以内
ストライクプレートの遊び 固定ボルトを意図的に1〜2回緩め、ゴム座金の弾力でカタカタ動く状態にすること。
設置環境 屋内専用（水濡れ・結露は発錆による吸着力低下の原因となります）
電源容量 消費電力（3.6W）の2倍以上の容量を持つ電源を推奨。

配線・端子仕様

本製品から引き出されている5芯ケーブルの結線仕様です。極性の誤接続は動作不良の原因となりますので、必ず通電前にテスターで確認してください。

線色 機能 詳細仕様
赤 電源（＋） DC12V / DC24V（自動検出）
黒 電源（－） コモン（GND）
白 B機能（COM） 吸着感知リレー共通端子（無電圧C接点）
緑 B機能（NO） 正常吸着時に白と導通（常時開）
橙 B機能（NC） 非吸着・電源断時に白と導通（常時閉）

製品仕様

項目 内容
品番 M32BM(J)
電源電圧 DC12V／24V（電気錠制御盤より供給、インテリジェント回路による自動検出）
消費電流 DC12V時：300mA以下 ／ DC24V時：150mA以下
消費電力 3.6 W
最大吸着力 272kgf（2666N）
使用可能周囲温度 －40℃〜＋60℃（結露・氷結なきこと）
設置場所 露出・屋内専用（防錆処理なしのため水濡れ・結露厳禁）
質量 2.7 kg
本体外形寸法 正面取付：47.6(W) × 203.2(L) × 23.8(D) mm
側板取付：60.3(W) × 203.2(L) × 29.8(D) mm
ストライクプレート寸法 41.4(W) × 158.8(L) mm
B機能（接点出力） 無電圧C接点（DC30V 1A）
ケーブル仕様 5芯ケーブル（長さ 約3m）

FAQ

Q：扉を閉めても吸着力が弱いのですが、何が原因でしょうか？ A：本体とストライクプレートが「真正面から面接触」していない可能性があります。ストライクプレート中央のボルトを強く締めすぎていませんか？ゴム座金の弾力を活かしてプレートが動く「遊び」を設けることで、扉の歪みに追従し、本来の吸着力を発揮できます。
Q：屋外で使用しても大丈夫ですか？ A：いいえ、本製品は「屋内専用」です。本体および金属部品に防錆処理が施されていないため、雨水や結露に晒されると発錆し、接触面の平滑性が失われて吸着力が急激に低下します。
Q：動作状態を示すLEDランプはありますか？ A：本製品にはLED等の視覚的表示デバイスは搭載されていません。状態確認はB機能（吸着状態感知）の接点出力をテスターで測るか、接続先の制御盤側で行ってください。
Q：DC12VとDC24Vのどちらを使えば良いですか？設定は必要ですか？ A：どちらの電圧でも動作可能です。内部回路が自動的に電圧を判別するため、スイッチ等の設定変更は一切不要です。
Q：B機能とは具体的に何を検知しているのですか？ A：単なる扉の接近ではなく、磁気回路が規定の磁束密度で閉じている（正しく吸着している）ことを検知します。異物の介在や不正工作による磁気漏れも検知可能です。
Q：電源が切れた場合、扉はどうなりますか？ A：本製品は「通電時施錠型」のため、電源が遮断されると磁力が消滅し、即座に解錠されます。非常時の避難を優先するフェイルセーフ設計です。
Q：取付位置に制限はありますか？ A：原則として、扉の吊元（ヒンジ側）から最も離れた上部に取り付けてください。ヒンジに近い位置に設置すると、テコの原理によって外部からの力で解錠されやすくなります。
Q：扉枠が木製なのですが取り付けできますか？ A：木材に直接固定すると十分な強度が確保できません。必ず厚さ1.5mm以上のステンレス鋼板などのブラケットを別途用意し、補強した上で取り付けてください。
Q：吸着面のメンテナンスはどうすれば良いですか？ A：柔らかい布に少量の潤滑剤（シリコン系など）を付けて軽く拭き上げてください。金属ブラシや研磨剤の使用は面接触を阻害するため厳禁です。
Q：製品の交換時期の目安はありますか？ A：メーカー推奨として、納入後5年を目安に更新をご検討ください。電磁石は長寿命ですが、内部のサージ吸収素子や接点リレーは消耗品となります。
