１回線電気錠制御盤 [DM-110K]

１回線電気錠制御盤 [DM-110K]

販売価格: 会員のみ販売

商品詳細

TAKEX 電気錠制御盤 各社電気錠対応 1回線 火報連動

DM-110K １回線電気錠制御盤

美和ロック、ゴール、堀商店など各社主要メーカーの電気錠に幅広く対応する、1回線用の普及型電気錠制御盤です。 AC100V直結駆動に加え、テンキーやカードリーダー等への外部電源供給機能を備え、小規模から中規模の出入管理システムの中核として高い信頼性を発揮します。

  • 型番： DM-110K
  • 方式： 各社電気錠マルチ対応方式
  • 主な用途： オフィス、公共施設、住宅等の出入口管理
  • 設置場所： 屋内壁面取付
  • 対応電源： AC100V または DC24V
電気錠制御盤 DM-110K 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィス入口のセキュリティ管理
  • 共有施設の電気錠・マグネット錠制御
  • 火報連動が必要な非常口・階段室
  • 既存のインターホンと連動させた解錠運用

導入前に確認したいポイント

  • 設置場所が屋内であること（防水非対応）
  • 接続予定の電気錠が対応種別（SW3）に含まれるか
  • 配線距離（0.9mmで最大150m以内）の確認
  • 駆動電源（AC100VまたはDC24V）の確保

特長

各社主要メーカーの電気錠・マグネット錠に幅広く対応

美和ロック、ゴール、堀商店をはじめとする国内各社の主要な電気錠（モータ錠、通電時解錠/施錠型、瞬時通電型など）に対応しています。マグネット錠にも対応しており、最新のセキュリティ機器との組み合わせが可能です。

現場運用に合わせた「3つの動作モード」を選択可能

「自動施錠モード」「施解錠繰り返しモード」「手動/自動施錠モード」の3種類を搭載。さらにパネルロック機能により、本体ボタンによる解錠操作を制限することも可能です。設置環境の運用ルールに柔軟に対応します。

万が一に備えた「火報連動解錠機能」を標準装備

通常の解錠入力とは別に、火災報知機連動用の入力を装備しています。火報盤からの無電圧信号を受け取ると、強制的に解錠を保持し、火災時の避難経路を確保します。復旧後は自動的に通常運用に戻ります。

施工・保守を強力にサポートする「メンテナンスLED」

基板上の各入出力端子直下にLEDを配置。電気錠のステータスや外部信号のON/OFF状態をテスターなしで一目で確認できるため、施工時の結線ミスや故障時の原因切り分けを迅速に行えます。

外部機器へのサービス電源出力（DC24V）

AC100Vで駆動する場合、外部のテンキー（ACS-101等）やカードリーダーに電源を供給できる「DC24V 300mA」の外部電源出力を備えています。別途電源装置を用意するコストと手間を削減できます。

最大150mの長距離配線に対応

電気錠の種類を問わず、φ0.9mmの配線で最大150mまでの延長が可能です（AC100V供給時）。広い敷地や大型施設における制御盤から扉までの距離制限を緩和し、柔軟な設計を可能にします。

防犯性を高める「解錠禁止入力」と「警報出力」

警備システムの警戒信号などと連動して、操作ボタンや外部入力を一切無効にする「解錠禁止入力（TMP）」を装備。また、こじ開けや閉め忘れ、錠異常などを検知して無電圧接点での外部出力が可能です。

インターホン連動を可能にする「JEM-A端子」

インターホン工業会の標準規格であるJEM-A端子を搭載。対応するインターホン親機と接続することで、室内からの遠隔解錠・状態モニターが容易に構築できます。

選定時に評価したい強み

  • 高い汎用性： 1台でモータ錠からマグネット錠まで設定切り替えのみで対応可能。
  • 確かな安全性： 全入力の中で「火報入力」が最優先されるフェイルセーフ設計。
  • 施工性の良さ： メンテナンスLEDと有電圧/無電圧の両出力装備による高い接続性。
  • 長寿命設計： 普及型ながら5年の交換目安を設けた高い耐久性。

LED表示や動作状態

LED名称 色 点灯・点滅時の状態
電源 緑 正常通電時に常時点灯
解錠 緑 点灯：連続解錠・解錠保持時 / 点滅：一時解錠中
開扉 赤 点灯：扉が開いている状態 / 点滅：開扉警報発報中
保持 赤 点灯：連続解錠中 / 点滅：火報解錠動作中
警報 赤 点灯：こじ開け警報時 / 点滅：開扉警報または錠異常時

内部設定（DIPスイッチ・ロータリー設定）

接続する電気錠の種類や運用タイマーに合わせて、基板内のスイッチを設定します。

スイッチ名 設定内容
SW1：一時解錠タイマー 3秒〜80秒（10段階）※解錠後、再施錠されるまでの時間
SW2：開扉警報タイマー 10秒〜300秒, 無限（10段階）※扉が開いたまま警報を出すまでの時間
SW3：電気錠種類設定 0:モータ錠 / 1-2:通電時解錠・施錠 / 3:瞬時通電 / 4-6:マグネット錠 / 7-8:ストライク / 9:自動ドア
SW4：動作モード 自動施錠、施解錠繰り返し、手動/自動、パネルロックの切替

トラブルシューティング

事象 主な原因 対策
電源LEDが点灯しない AC100Vの供給断またはSW6（電源）がOFF 供給電圧の確認とスイッチのON確認
警報LEDが点滅する（錠異常） デッドボルトの干渉または錠信号線の断線 扉の建て付け調整、RW-0V間の導通確認
動作が不安定 電圧降下（配線が細い・長い） 配線長・線径の確認（0.9mm以上推奨）

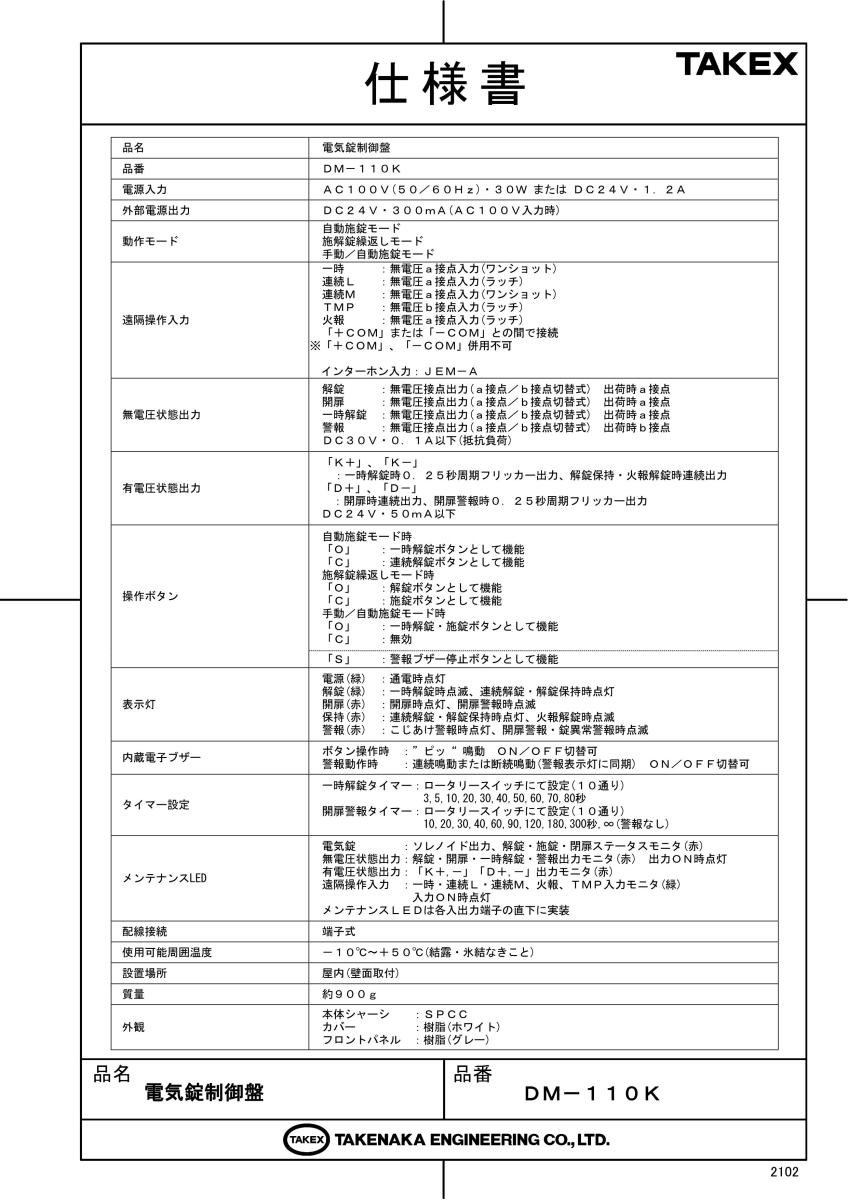

製品仕様

項目 内容
品名 / 品番 電気錠制御盤 / DM－110K
電源入力 AC100V（50／60Hz）・30W または DC24V・1．2A
外部電源出力 DC24V・300mA（AC100V入力時のみ供給可能）
動作モード 自動施錠モード、施解錠繰り返しモード、手動／自動施錠モード
遠隔操作入力 一時（a接）、連続L（a接）、連続M（a接）、TMP（b接）、火報（a接） ※JEM-A対応
無電圧状態出力 解錠、開扉、一時解錠、警報（各a/b接点切替可能） DC30V 0.1A以下
有電圧状態出力 一時解錠・連続解錠出力(K+/K-)、開扉・開扉警報出力(D+/D-) 各DC24V 50mA以下
タイマー設定 一時解錠：3〜80秒 / 開扉警報：10〜300秒, ∞
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
設置場所 屋内（壁面取付）

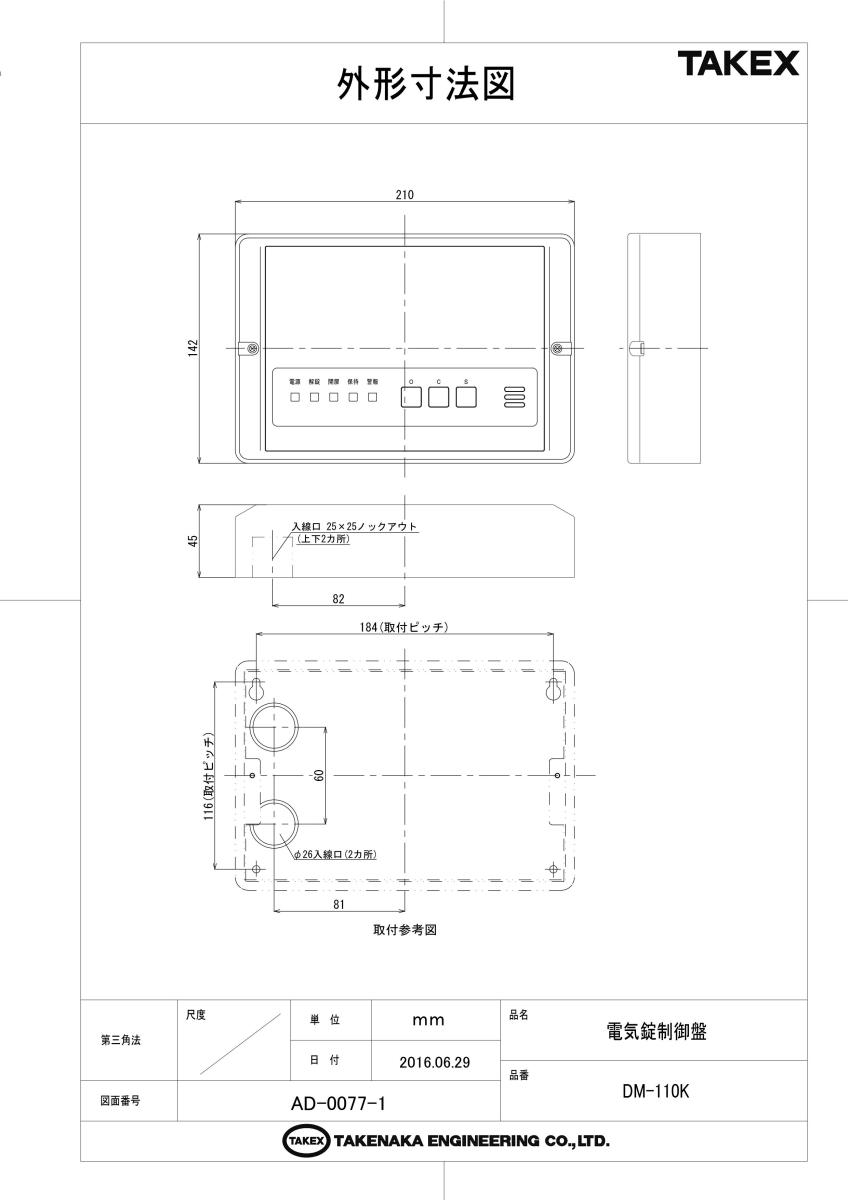

外形寸法 / 質量 W150 × H210 × D56 mm / 約900g
筐体材質 本体：SPCC / カバー：樹脂(ホワイト) / フロントパネル：樹脂(グレー)
交換目安 納入後 5年（メーカー推奨）

FAQ

Q：どのメーカーの電気錠でも接続できますか？ A：はい。美和ロック、ゴール、堀商店などの主要メーカーのモータ錠、通電時解錠/施錠型、マグネット錠など、ほとんどの機種に対応しています。基板内のSW3で種類を選択してください。
Q：DC24Vでの駆動は可能ですか？ A：可能です。ただし、DC24V入力で駆動する場合、CN7からの外部機器へのサービス電源出力は利用できません。また電源容量は1.2A以上を確保してください。
Q：マグネット錠を接続する際の注意点はありますか？ A：SW3の設定を「4, 5, 6」のいずれかから選択してください。なお、DC24V入力で本機を駆動する場合、マグネット錠の使用は禁止されています。AC100Vでの運用を推奨します。
Q：火報連動の入力仕様を教えてください。 A：無電圧a接点入力（ラッチ）です。接点が閉じている間、最優先で解錠を保持します。
Q：配線距離はどれくらいまで可能ですか？ A：φ0.9mmの線径を使用した場合、制御盤から電気錠まで延べ150m以内（AC100V駆動時）となります。
Q：インターホンから解錠操作はできますか？ A：JEM-A端子を搭載しておりますので、対応するインターホン親機と接続することで操作および状態監視が可能です。
Q：「こじ開け警報」とはどのような機能ですか？ A：制御盤が解錠命令を出していない状態で、扉が開閉センサー（RW端子）によって「開いた」と検知された場合に異常と判断し、警報を発報する機能です。
Q：屋外に設置できますか？ A：いいえ、屋内専用仕様です。水濡れや結露の恐れがない場所に設置してください。
Q：外部のカードリーダーに電源を供給できますか？ A：本機をAC100Vで駆動している場合に限り、DC24V・最大300mAまでの電源を出力できます。
Q：一時解錠の時間を変更できますか？ A：基板上のロータリースイッチ（SW1）にて、3秒から80秒の間で10段階の調整が可能です。
