電気錠制御盤 [DM-700]

電気錠制御盤 [DM-700]

販売価格: 会員のみ販売

商品詳細

TAKEX 電気錠制御盤 2線式 停電補償型 JEM-A対応

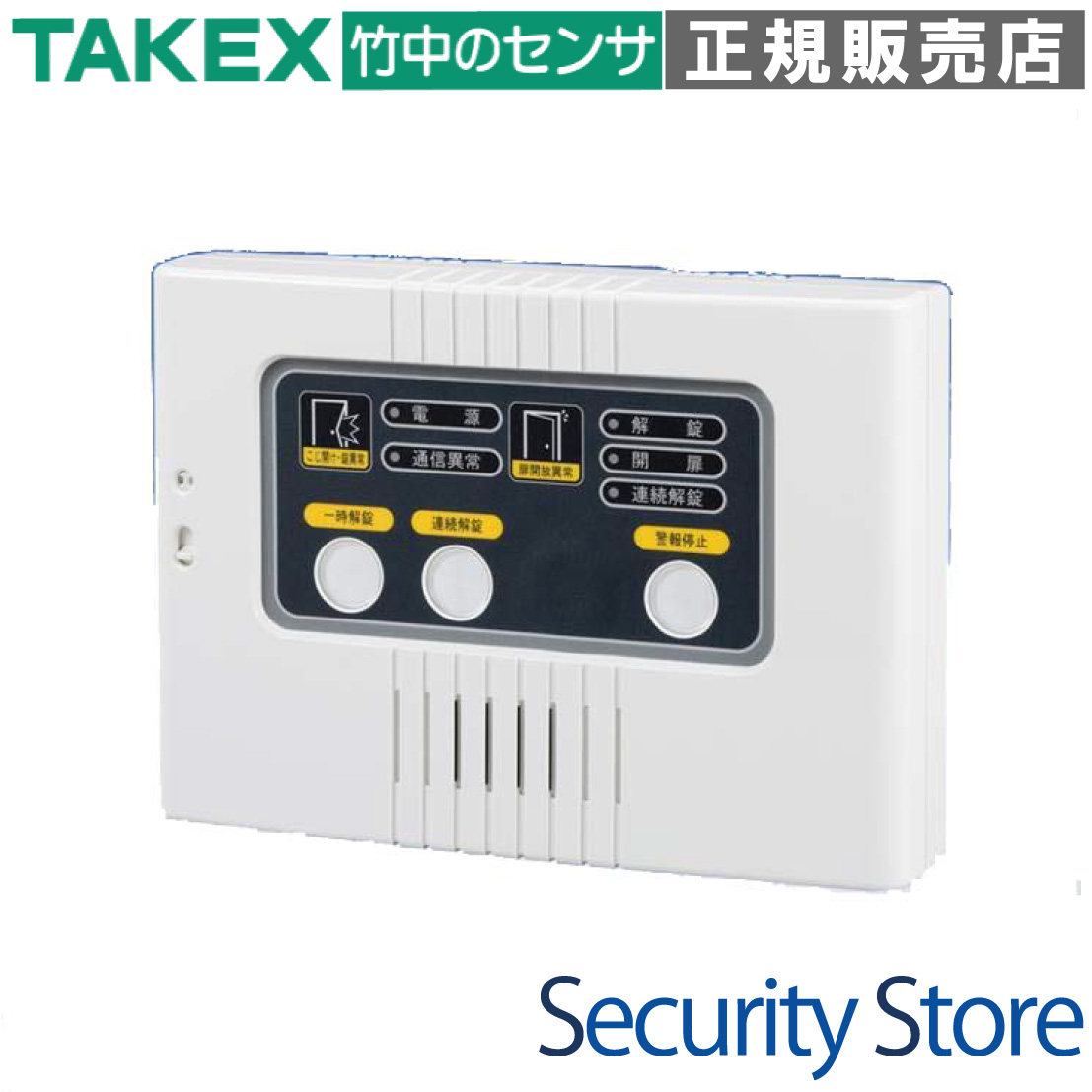

DM-700 電気錠制御盤（1回線停電補償型）

DM-700は、2線式無極性通信による省施工性と、約30分の停電補償機能を兼ね備えた高性能な電気錠制御盤です。国内主要メーカーの多様な電気錠方式にマルチ対応しており、オフィスや重要施設のセキュリティ管理を強力にサポートします。

  • 型番： DM-700
  • 製品種別： 電気錠制御盤（1回線用）
  • 配線方式： 2線式無極性（本体〜アダプター間）
  • 停電補償： 標準内蔵（約30分間）
  • 外部給電： DC12V 500mA（テンキー・読取機用）

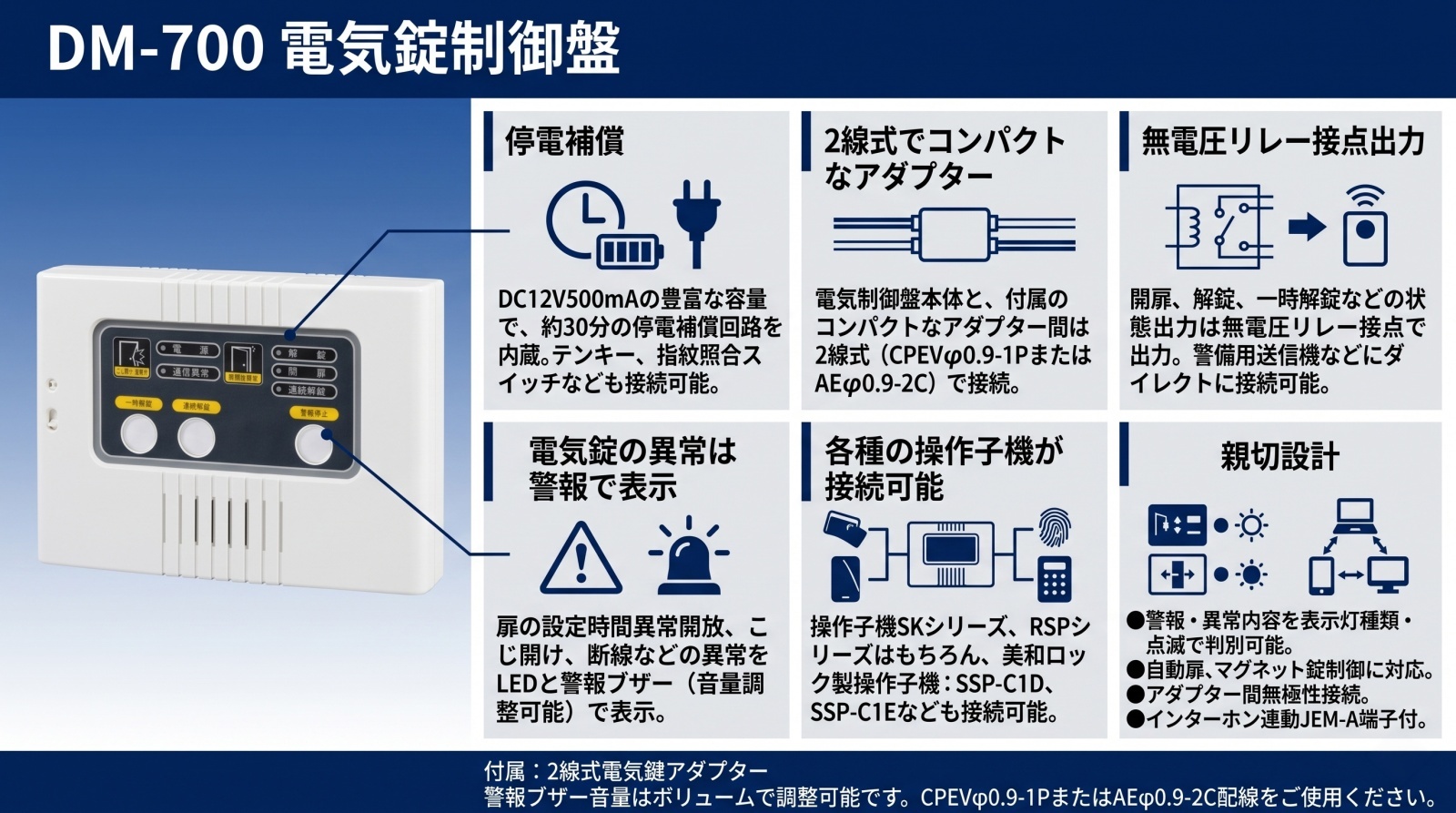

電気錠制御盤 DM-700 製品画像

資料ダウンロード

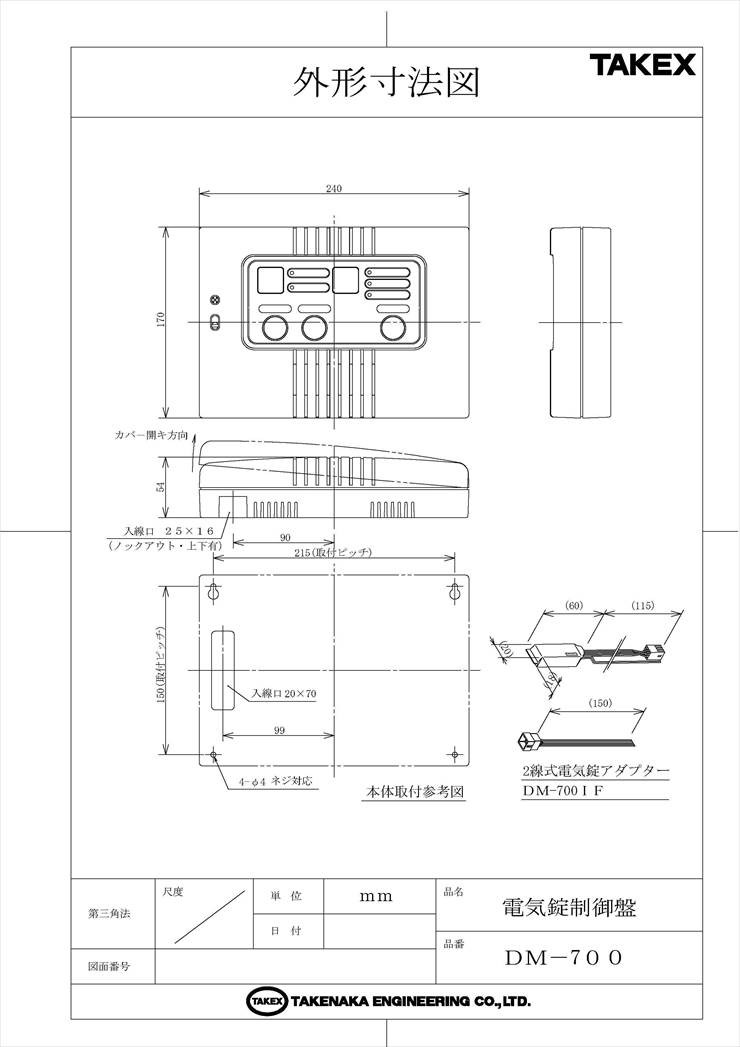

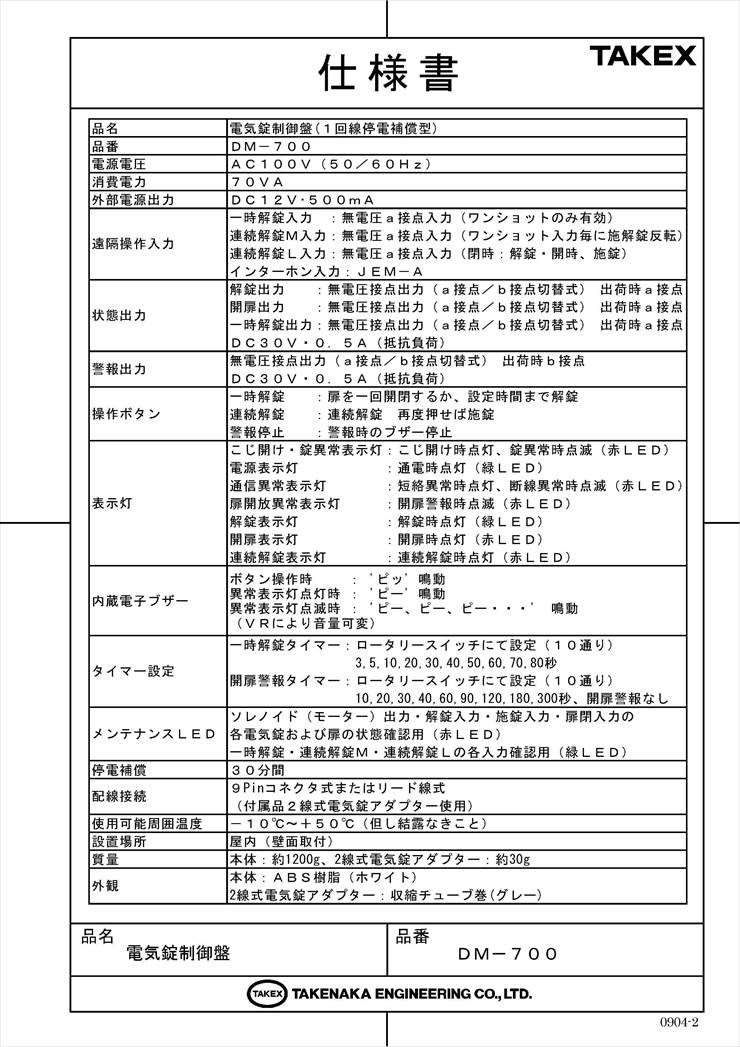

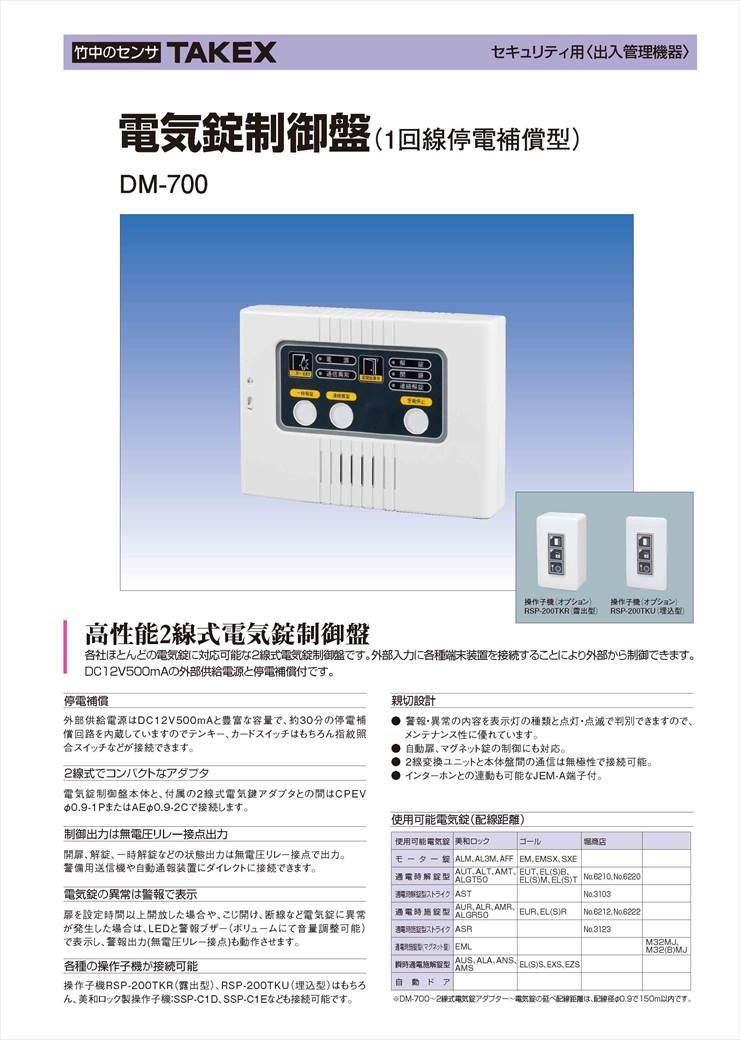

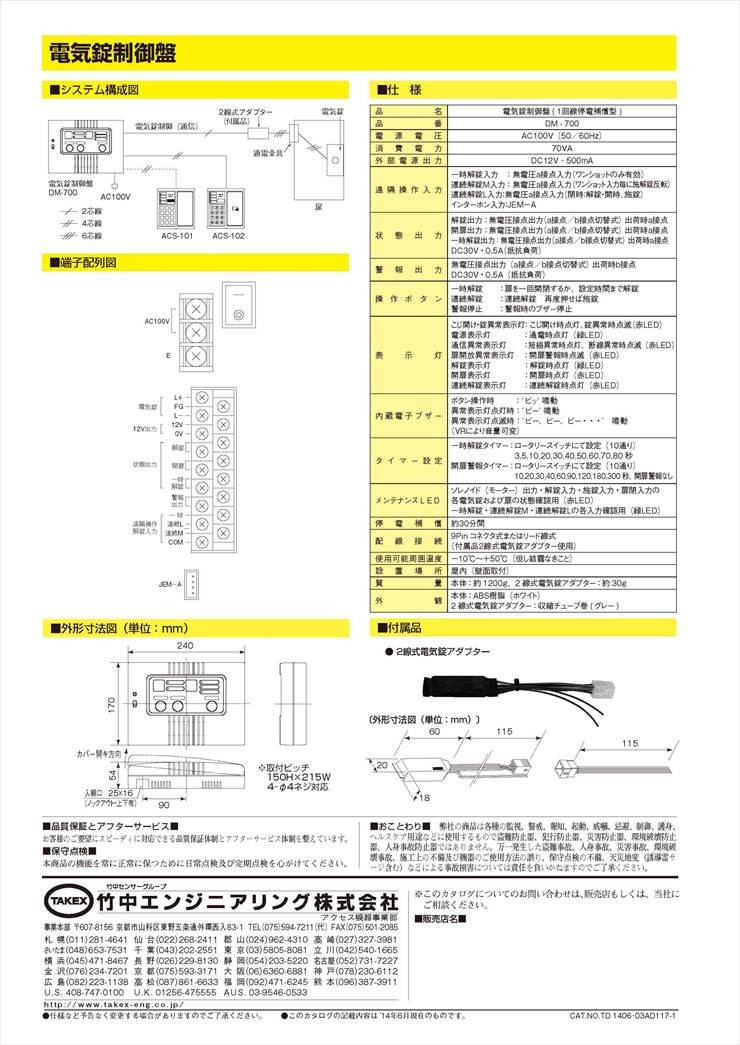

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィス・テナントビルの出入口管理
  • 病院・介護施設の徘徊防止・制限区域管理
  • 研究施設・電算室などの高セキュリティ扉
  • 既存の2芯配線を活用したリニューアル工事

導入前に確認したいポイント

  • 接続する電気錠の型番と制御方式（SW3設定）
  • 外部機器（テンキー等）の総消費電流（500mA以内）
  • 本体から電気錠までの総配線距離（150m以内）
  • 設置場所が屋内であること（防水仕様ではありません）

特長

2線式無極性通信による圧倒的な施工性

本体と付属の電気錠アダプター間は、わずか2線のケーブルで接続。無極性のため結線ミスを防ぎ、工期短縮に大きく貢献します。CPEV 0.9mm使用時には最長150mまでの長距離配線が可能です。

安心の停電補償機能を標準装備

停電補償用バッテリーを内蔵しており、万が一の停電時でも約30分間、通常通りのシステム運用を維持。指紋照合スイッチやテンキー等の外部機器への電源供給も継続されるため、セキュリティの空白を作りません。

国内主要メーカーの電気錠を網羅する汎用性

モーター錠、通電時解錠/施錠型、マグネット錠など、内部ロータリースイッチを切り替えるだけで各社の錠前に適合。美和ロック製操作子機との接続も可能で、新設・既設を問わず柔軟に設計できます。

豊富な外部出力と高度な連動機能

解錠、開扉、一時解錠などの状態出力を無電圧リレー接点で個別に搭載。警備用送信機や監視カメラ、自動通報装置とダイレクトに連動し、施設全体の統合的なセキュリティ構築を実現します。インターホン連動用のJEM-A端子も備えています。

メンテナンスを簡略化する充実のLED表示

フロントパネルのインジケーターに加え、内部基板に診断用メンテナンスLEDを搭載。通信の状態（短絡・断線）や錠前の動作信号を視覚的に把握できるため、テスターなしでも迅速なトラブル切り分けが可能です。

不正操作を防ぐパネルロックと音量調整機能

フロントパネルの操作ボタンを無効化するDIPスイッチ設定により、公共スペースへの設置時も部外者による誤操作を防止。操作音や警報ブザーの音量はボリューム調整が可能で、設置環境に合わせた最適な音量に設定できます。

マグネット錠の特殊運用にも柔軟に対応

センサーの有無が異なる様々なマグネット錠に対し、4つの運用モード（SW3設定）を用意。こじ開け警報や錠異常検出など、錠前の仕様に合わせて最適な防犯アルゴリズムを選択できます。

選定時に評価したい強み

  • 高信頼の電源設計： DC12V 500mAの豊富な外部供給能力。
  • リニューアル対応力： 2線式通信により既存配線の流用が容易。
  • 迅速な保守： 内部LEDにより配線異常（短絡・断線）を一目で判別。
  • システム親和性： JEM-A規格対応で主要インターホンと連携可能。

施工・設置ガイド

設置の際は、床面から1m以上の高さを推奨します。石膏ボード壁面へ取り付ける場合は必ず補強板またはアンカーを使用して固定してください。AC100Vの活線作業は避け、配線時は必ず本体スイッチとバッテリーコネクタの両方を外した状態で行ってください。

確認項目 DM-700 での考え方
最大配線距離 本体〜アダプター間：最大150m（CPEV 0.9mm使用時）
対応錠前 モーター錠、通電時施解錠型、瞬時通電型、マグネット錠、ストライク、自動ドア
接点出力 解錠/開扉/一時解錠/警報 各出力（a接点/b接点切替可能）
バッテリー寿命 約2年（周囲温度25℃環境下での目安）

製品仕様

項目 内容
品番 DM-700
電源入力 AC100V（50／60Hz）・70VA
外部電源出力 DC12V・500mA
動作モード 自動施錠モード
遠隔操作入力 一時：無電圧a接点入力（ワンショット）
連続L：無電圧a接点入力（ラッチ）
連続M：無電圧a接点入力（ワンショット）
インターホン入力：JEM-A対応
状態出力 解錠・開扉・一時解錠：無電圧接点出力（a接点／b接点切替式）
定格：DC30V・0.5A以下（抵抗負荷）
警報出力 無電圧接点出力（a接点／b接点切替式）
定格：DC30V・0.5A以下（抵抗負荷）
内蔵ブザー ボタン操作音、異常警告音（VRにより音量可変）
タイマー設定 一時解錠：3, 5, 10, 20, 30, 40, 50, 60, 70, 80秒
開扉警報：10, 20, 30, 40, 60, 90, 120, 180, 300秒, 警報なし
停電補償 約30分間
配線接続方式 本体盤：端子式
アダプター：9pinコネクタ式およびリード線式
使用可能周囲温度 -10℃〜+50℃（結露なきこと）
質量 本体：約1200g / アダプター：約30g
外観 本体：樹脂（ホワイト） / アダプター：収縮チューブ巻（グレー）

FAQ

Q：どのような種類の電気錠が接続できますか？ A：モーター錠、通電時解錠型、通電時施錠型、瞬時通電施解錠型、マグネット錠、電気ストライク、自動ドア等、国内主要メーカーの製品に対応しています。基板上のロータリースイッチ（SW3）で切り替えて使用します。
Q：停電した時、電気錠はどうなりますか？ A：内蔵の停電補償用バッテリーにより、約30分間は通常通りの運用が可能です。その間に復旧しない場合は、接続している電気錠のタイプ（通電時解錠か施錠か等）に応じた物理的な状態になります。
Q：テンキーやカードリーダーへの給電は可能ですか？ A：はい、DC12V・最大500mAの外部電源出力を備えています。接続する機器の合計電流値が500mAを超えないようにご注意ください。
Q：本体から電気錠までの配線は何mまで伸ばせますか？ A：CPEV Φ0.9-1Pなどの指定ケーブルを使用した場合、本体から電気錠（アダプター経由）までの総延長で最大150mまで対応可能です。
Q：通信異常ランプが点滅しているのですが、原因は何ですか？ A：点滅している場合は「通信ラインの断線異常」を示しています。本体と電気錠アダプター間の配線が抜けていないか、または断線していないかをご確認ください。
Q：通信異常ランプが点灯（点滅ではなく点灯）している場合は？ A：点灯している場合は「通信ラインの短絡（ショート）異常」です。L+/L-端子間の配線が接触していないか、またはケーブルがショートしていないか直ちに確認してください。
Q：インターホンから解錠操作をすることはできますか？ A：はい、JEM-A規格に準拠したコネクターを搭載しているため、対応する住宅情報盤やインターホン親機から解錠操作が可能です。
Q：バッテリーの交換時期はいつ頃ですか？ A：通常の使用環境（周囲温度25℃）で約2年が交換の目安です。高温環境下では寿命が短くなるため、1年ごとの点検・交換をお勧めします。交換用バッテリーは「FML1208W1」をご使用ください。
Q：扉が開いたままになった時にアラームを鳴らせますか？ A：はい、開扉警報タイマー（SW2）の設定により、10秒〜300秒の間で設定した時間を過ぎても扉が閉まらない場合に、ブザー音と警報出力を作動させることができます。
Q：パネルのボタンを他人に操作されたくないのですが。 A：内部基板のDIPスイッチ（DS1-1）をONにすることで、フロントパネルの「一時解錠」「連続解錠」ボタンを無効化（パネルロック）することができます。
