扉開閉信号用マグネットスイッチ TAKEX 竹中エンジニアリング [ODC-59B]

扉開閉信号用マグネットスイッチ TAKEX 竹中エンジニアリング [ODC-59B]

販売価格: 会員のみ販売

商品詳細

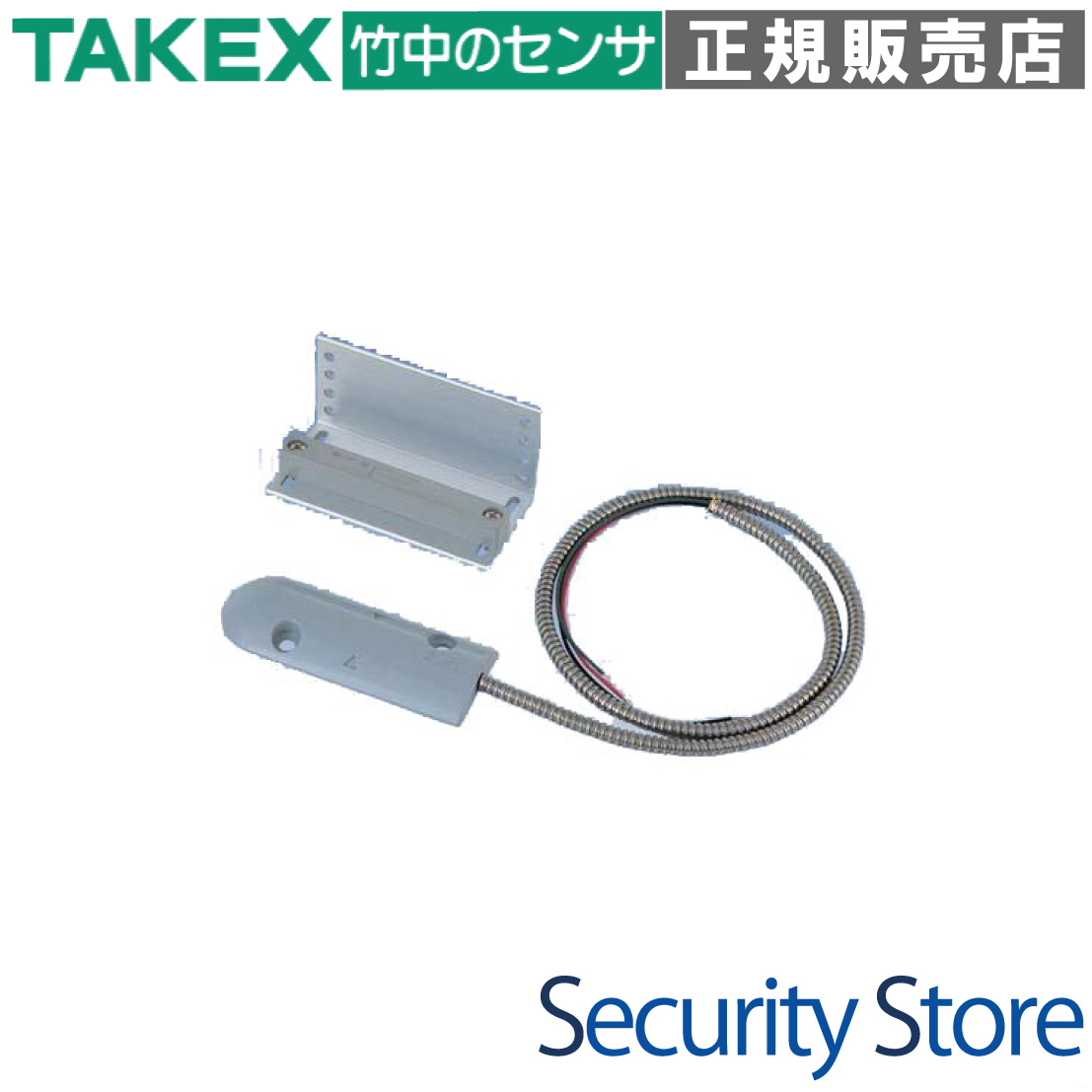

竹中エンジニアリング (TAKEX) 屋外型マグネットスイッチ 大型門扉・シャッター用 c接点出力

ODC-59B 扉開閉信号用マグネットスイッチ

屋外の過酷な環境下で大型門扉やシャッターの開閉を確実に検知する、高信頼性の磁気駆動型マグネットスイッチです。最大50mmのワイドギャップ設計により、建付けの遊びが大きい現場でも誤報を抑えた安定した運用を可能にします。

  • 型番: ODC-59B
  • 製品名: 扉開閉信号用マグネットスイッチ
  • 方式: 非接触リードスイッチ方式(c接点)
  • 主な用途: 大型門扉、倉庫シャッター、屋外ゲートの開閉監視
  • 対応環境: 屋外(0℃〜+49℃、ステンレス保護ケーブル付)
  • 最大動作距離: 50mm(非磁性体上)

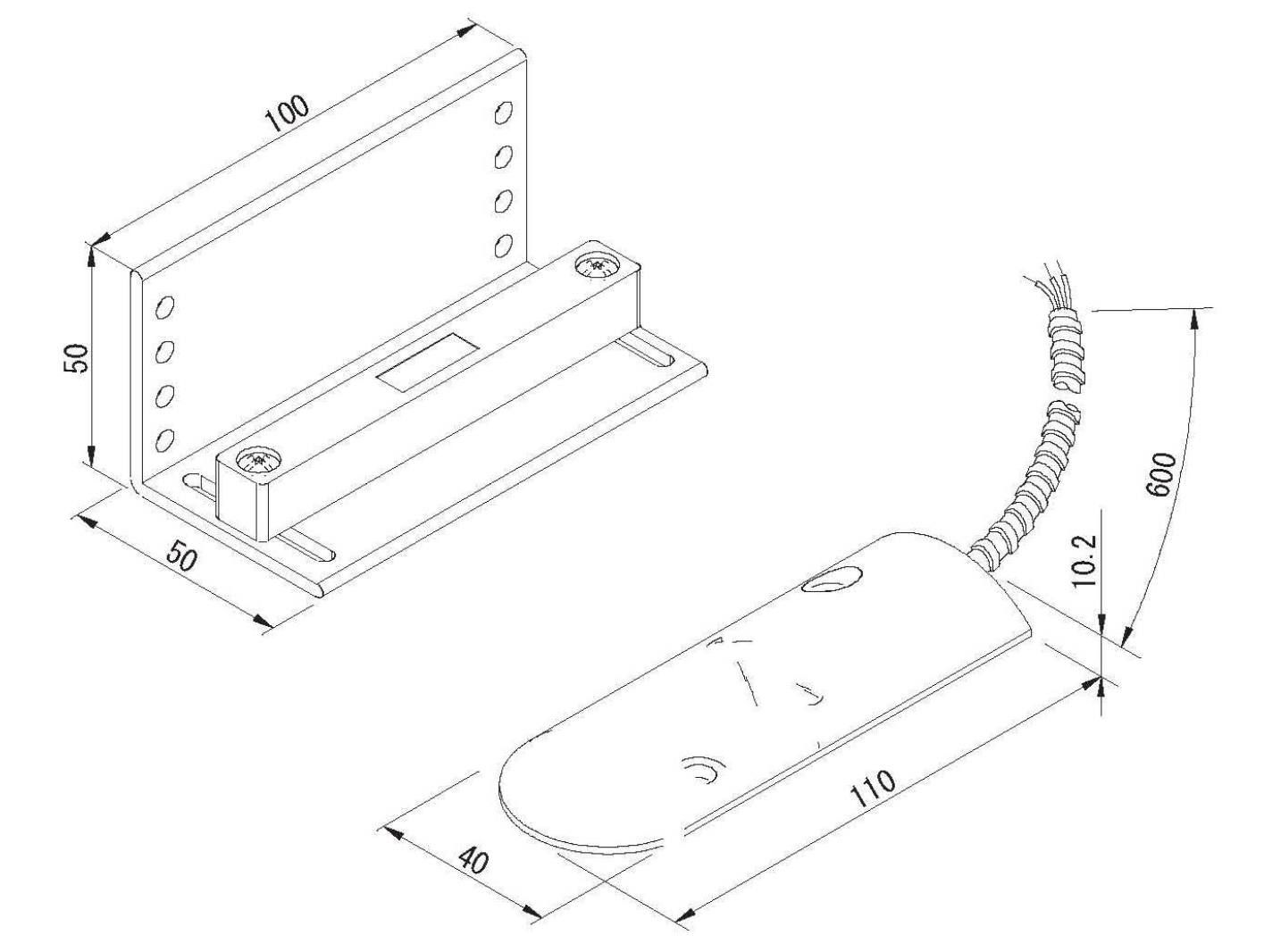

ODC-59B 扉開閉信号用マグネットスイッチの製品画像

資料ダウンロード

この製品が向いている用途

  • 工場の大型引戸やスライド門扉
  • 物流倉庫の電動・手動シャッター
  • 屋外に設置された設備筐体の扉監視
  • 警報システムと表示灯の同時制御

導入前に確認したいポイント

  • 取付面が鉄製(磁性体)か非磁性体か
  • 扉の遊び(ガタつき)が50mm以内か
  • 配線延長時の防水処理(接続箱の有無)
  • 接点定格(30V 0.1A)の範囲内での使用

特長

高信頼性リードスイッチ・テクノロジー

不活性ガスと共に封入されたリードスイッチを採用。接点が外部の湿度や腐食性ガスから完全に遮断されているため、屋外環境でも長期にわたって安定した接触抵抗を維持します。

建付けの遊びに強い 50mm ワイドギャップ

最大動作距離50mmという強力な磁気回路を搭載。風圧で揺れが生じるシャッターや、大型門扉特有の建付けの変化による誤報(空報)を極限まで抑制し、確実な検知を実現します。

ステンレス製フレキシブル・ケーブルによる堅牢保護

スイッチ本体からのリード線は、長さ600mmのステンレス製フレキシブル・コンジットで保護されています。紫外線劣化や小動物による噛み切り、物理的な衝撃から内部導線を守り、屋外での長期運用を支えます。

多様な用途に応える c接点(切替接点)出力

セキュリティ用途のb接点と、制御・表示用途のa接点を同時に、あるいは選択して利用可能です。警報盤への信号送信と、現地での表示灯点灯やチャイム動作を一基で完結できます。

調整しやすい物理構造と取付長穴

スイッチ部とマグネットブラケットの両方に取付用の長穴を設けています。現場の状況に合わせた微細な位置調整(スライド)が容易に行えるため、施工時間を短縮し精度を高めることができます。

高磁力L型ブラケットを標準付属

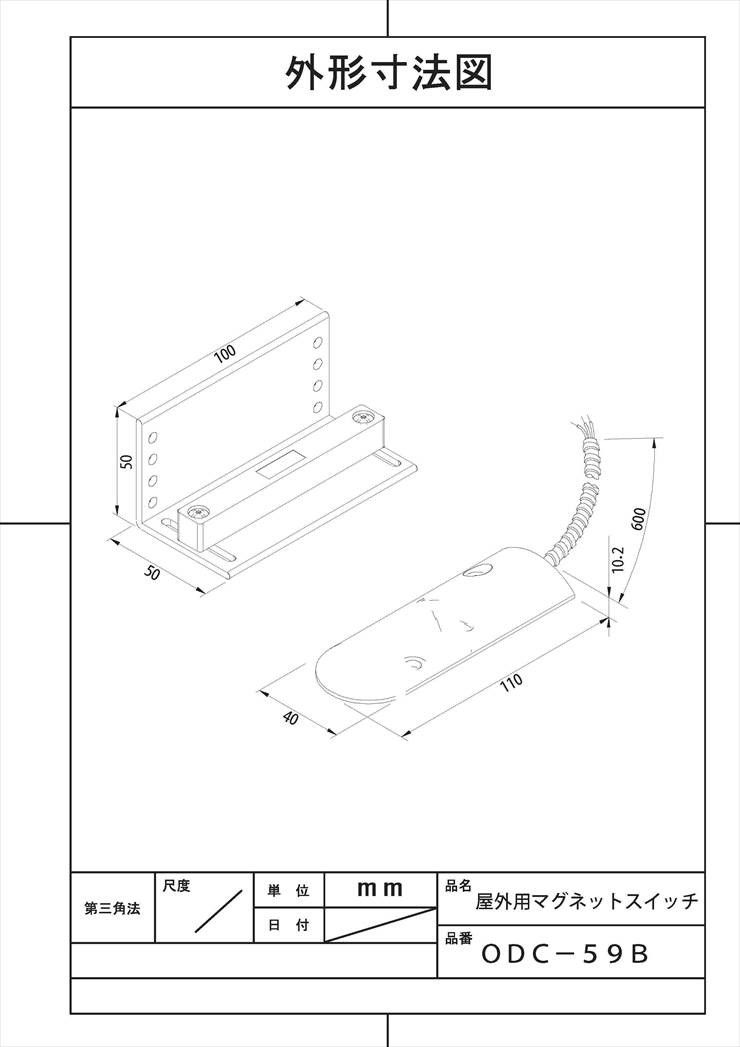

門扉側に設置するマグネット部には、100mm×50mmの堅牢なL字金具を採用。大型の部材にも確実に取り付けられる設計となっており、耐久性と施工性を両立しています。

高度な自己診断回路の構成が可能

c接点の特性を活用し、常時閉路と常時開路の両系統を監視することで、意図的な配線短絡や断線を検知する「自己診断型ループ」を構成でき、より高度なセキュリティレベルを要求される現場にも対応します。

選定時に評価したい強み

  • 安定性: 50mmの広範囲検知により、大型扉のガタつきによる誤動作を防止
  • 耐久性: ステンレス製コンジットと密封リードスイッチによる抜群の耐環境性
  • 柔軟性: c接点出力により、防犯監視と外部機器制御を一台で両立
  • 施工性: 取付長穴とL字ブラケットにより、現場での位置出しがスムーズ

施工・設置ガイド

設置時の精度と保護処理がシステムの寿命を左右します。以下のポイントを遵守してください。

確認項目 この製品での考え方
鉄製部材への設置 磁気ショートを防ぐため、10mm以上の樹脂製スペーサーを介することを推奨します。
設置距離の目安 最大50mmですが、安定運用のために20mm〜30mm程度での設置を推奨します。
端末処理 リード線末端は必ずIP65以上の防水ジャンクションボックス内で結線してください。
動作確認 テスターを用いて、閉扉時に「黒ー緑」間が導通することを確認してください。

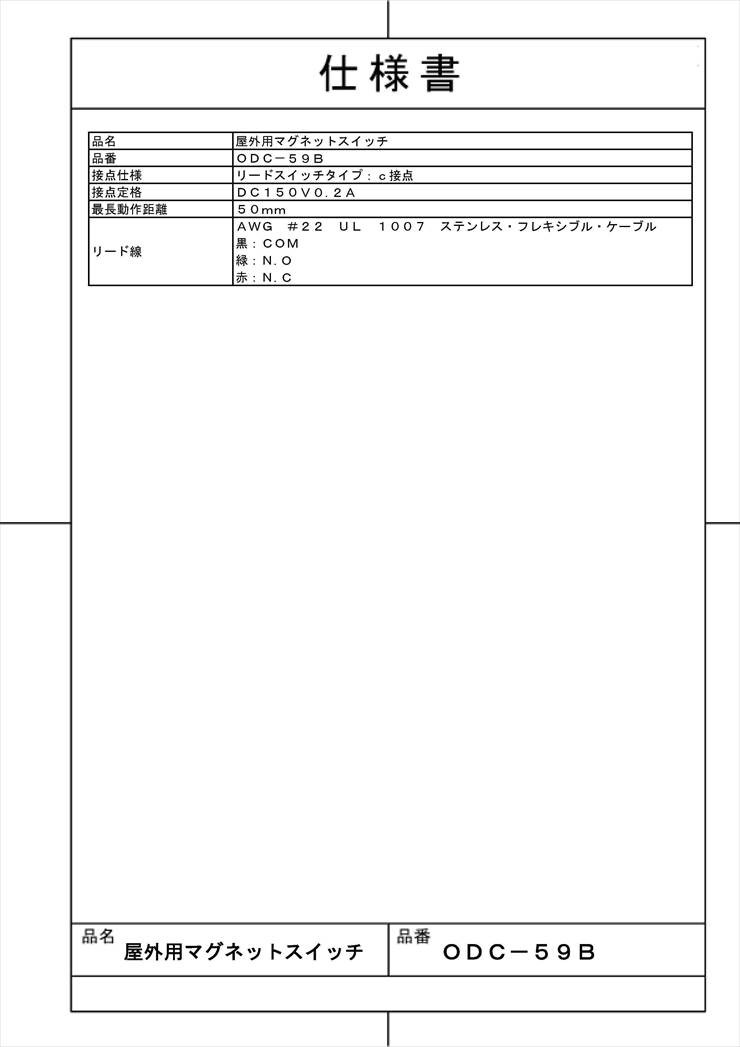

製品仕様

項目 内容
品名 屋外用マグネットスイッチ
品番 ODC-59B
接点仕様 リードスイッチタイプ:c接点
接点定格 AC/DC30V 0.1A(抵抗負荷)
最長動作距離 50mm(非磁性体上にて)
使用可能周囲温度 0℃〜+49℃(結露・氷結なきこと)
外観(マグネット部) 本体:樹脂、L型金具:アルミ
外観(スイッチ部) 本体:アルミ
リード線仕様 AWG #22 UL 1007 ステンレス・フレキシブル・ケーブル付
リード線配色 黒:COM / 緑:閉扉時 CLOSE / 赤:閉扉時 OPEN
ケーブル長 600mm
質量 約350g(金具、ケーブル含む)

FAQ

Q:鉄製の門扉に直接取り付けても大丈夫ですか? A:鉄などの磁性体に直接設置すると、磁力が吸収されて動作距離が短くなります。厚さ10mm程度の樹脂スペーサーを挟んで設置することをお勧めします。
Q:最大動作距離はどのくらいですか? A:非磁性体上での最大動作距離は50mmです。扉の遊びを考慮し、通常は20mm〜30mm程度で設置してください。
Q:屋外で使用しても錆びたりしませんか? A:本体はアルミや樹脂、配線保護にはステンレスフレキシブルチューブを採用しており、高い耐食性を備えています。
Q:接点出力の「c接点」とは何ですか? A:共通線(COM)に対し、通常時に閉じている接点と開いている接点の両方を持っている形式です。用途に合わせて使い分けや同時使用が可能です。
Q:LEDなどの表示灯はついていますか? A:本製品は受動型のスイッチであり、LEDは搭載されておりません。動作確認はテスターによる導通チェックで行います。
Q:配線を延長したい場合はどうすればよいですか? A:付属のケーブル(600mm)の先で結線してください。屋外の場合は、必ず防水型のジャンクションボックス内で接続してください。
Q:接点定格を超える機器を接続できますか? A:AC/DC 30V 0.1Aを超えると接点が溶着する恐れがあります。大電流を制御する場合は、必ず外部リレーを介してください。
Q:感度の調整はできますか? A:電気的な感度調整機能はありません。取付位置をずらしたり、離隔距離を変えることで物理的に調整してください。
Q:寿命はどのくらいですか? A:定格負荷において100万回以上の動作が目安です。頻繁に開閉する場所では定期的な点検・交換を推奨します。
Q:寒冷地での使用は可能ですか? A:使用可能周囲温度は0℃〜+49℃です。氷結や激しい結露がない環境であれば、仕様範囲内で動作します。
