受信ユニット AC電源タイプ [RX-10A]

受信ユニット AC電源タイプ [RX-10A]

販売価格: 会員のみ販売

商品詳細

小電力セキュリティシステム ワイヤレス受信機 AC100Vタイプ 屋外設置対応 特定小電力無線

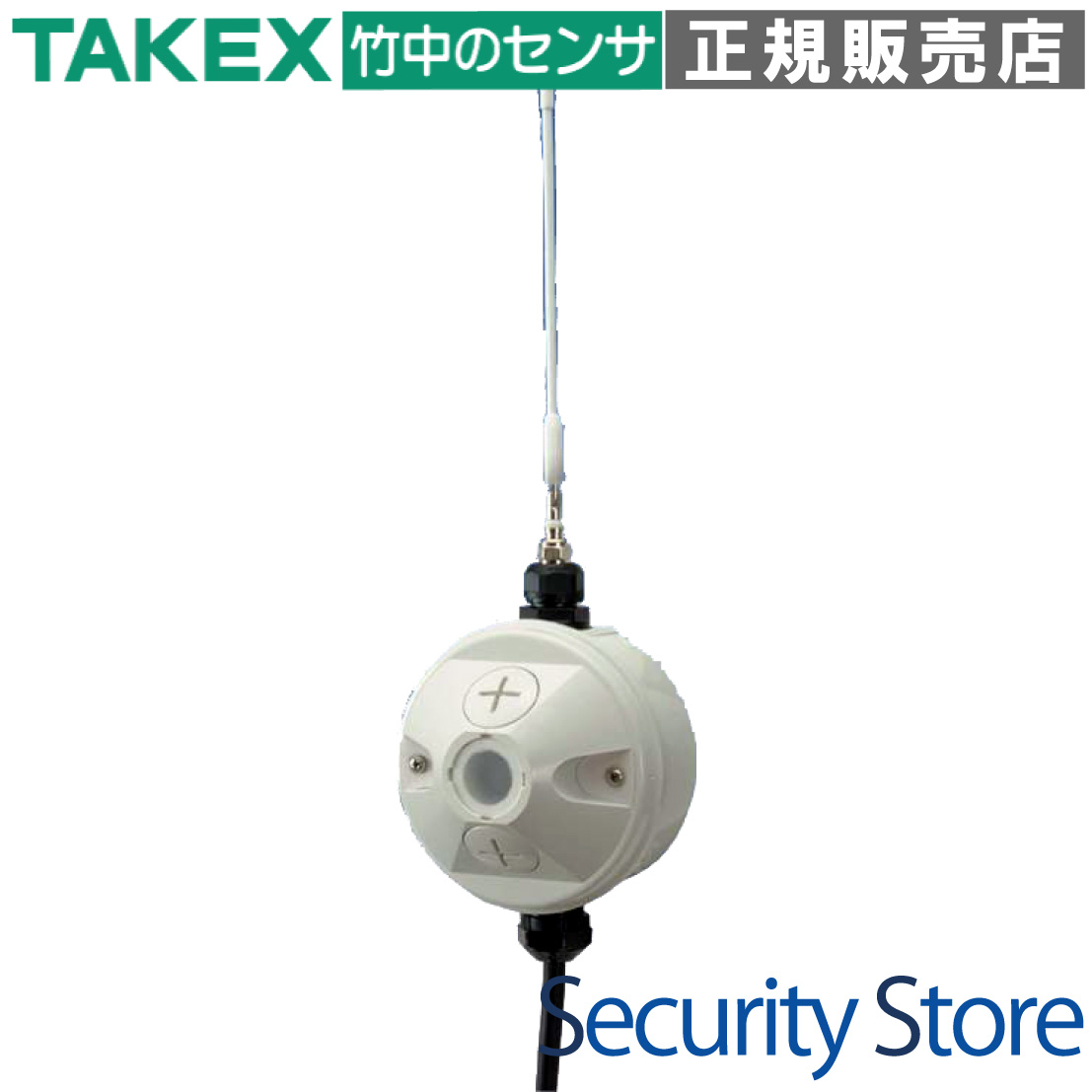

RX-10A 受信ユニット AC電源タイプ

屋外設置に対応し、AC100V電源で直接駆動可能な1チャンネル簡易型受信ユニットです。最大30台の送信機を登録でき、強力なリレー出力によりサイレンや防犯ライトを中間リレーなしで直接制御できる、現場完結型のワイヤレスレシーバーです。

  • 型番： RX-10A
  • 電源： AC100V (50/60Hz)
  • 通信方式： 426MHz帯（小電力セキュリティシステム）
  • 送信機登録数： 最大30台まで
  • 保護構造： IP43相当（防雨構造・屋外設置可）
  • 接点出力： 無電圧リレー接点（a接点/b接点切替式）

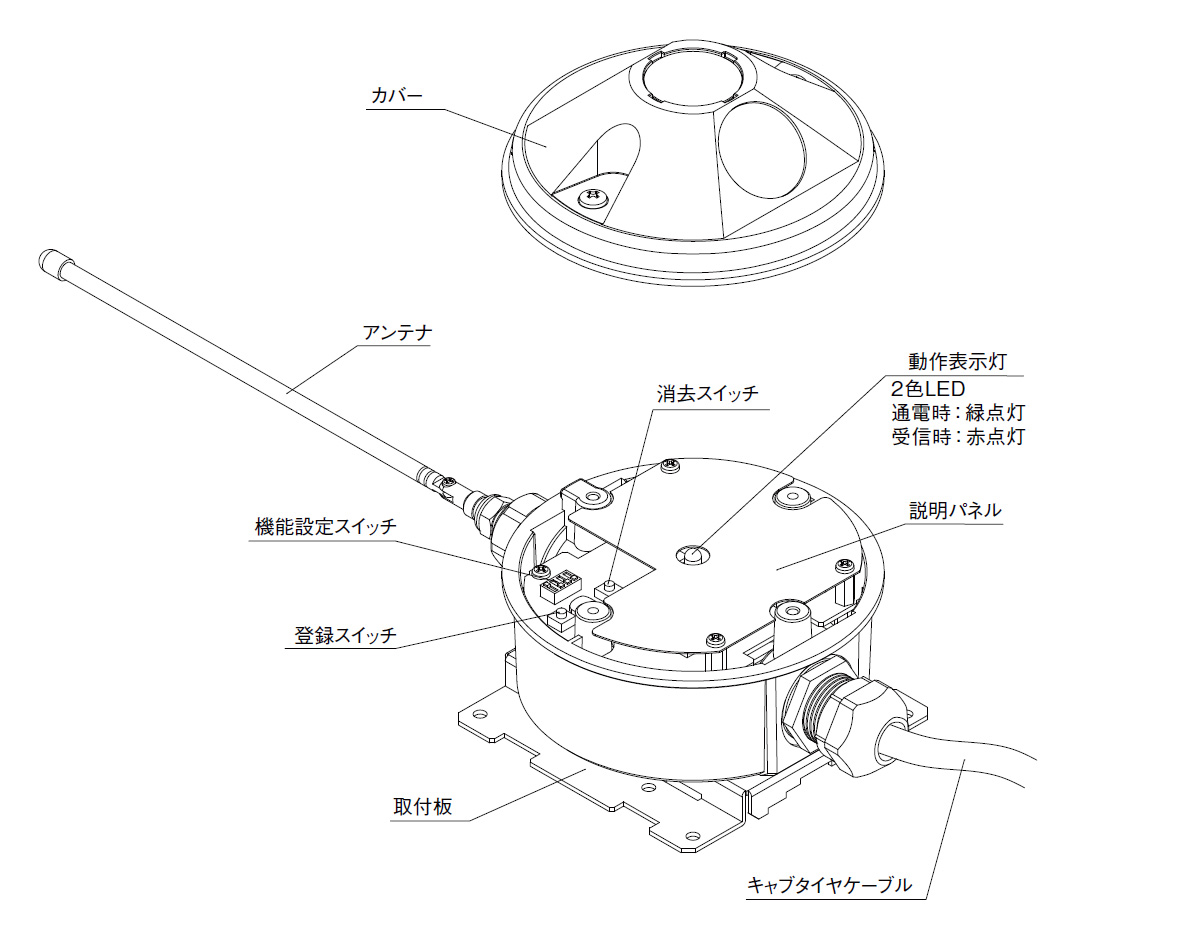

RX-10A 受信ユニット

資料ダウンロード

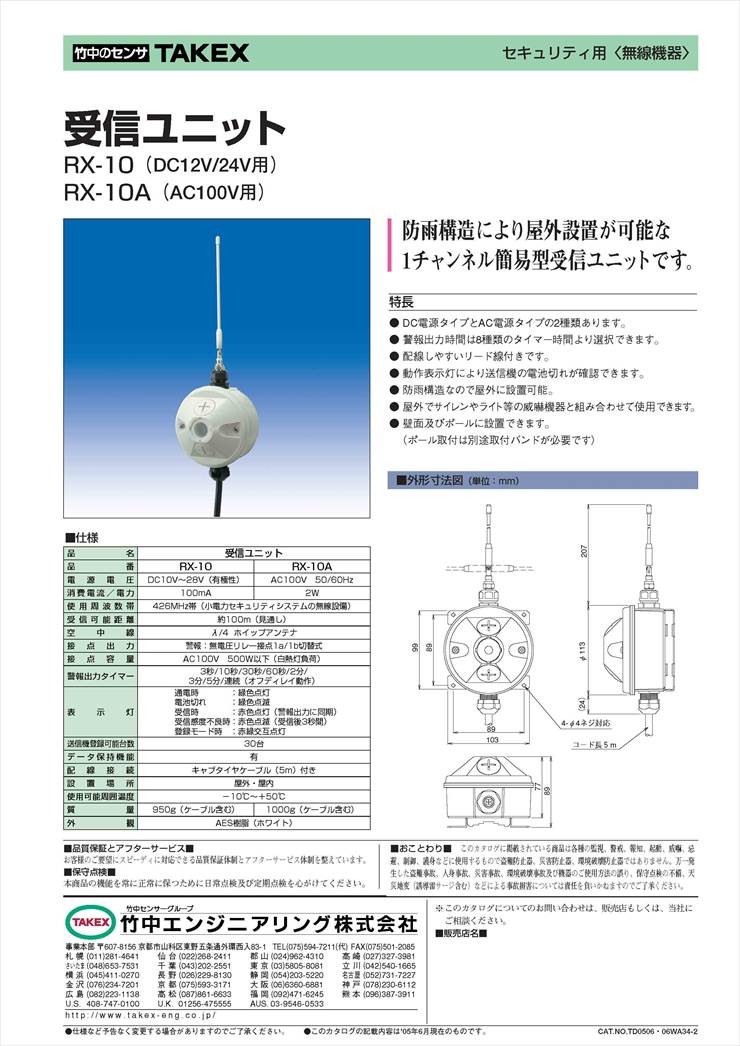

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 屋外での不審者威嚇（ライト・サイレン連動）
  • AC100V電源のみが確保可能な駐車場・資材置場
  • 既存の警備システムへのワイヤレスセンサー増設
  • 送信機の電池切れ管理を集中化したい現場

導入前に確認したいポイント

  • 送信機との距離は100m以内（見通し）か
  • 設置面は金属製ではないか（電波減衰の確認）
  • 制御する機器の負荷容量はAC100V 500W以内か
  • ノイズ源（警報ベル等）から3m以上離せるか

特長

AC100V電源直結でスマートな施工を実現

AC100V電源タイプ（RX-10A）であるため、コンセントやジョイントボックスからの直接給電が可能です。ACアダプターや外部電源ユニットを別途用意する必要がなく、屋外の電源供給ポイントにそのまま設置できるため、現場の施工コストと工数を大幅に削減します。

最大30台の送信機を不揮発性メモリーに登録

最大30台までの小電力ワイヤレス送信機を個別登録可能です。登録データは本体の不揮発性メモリーに書き込まれるため、万が一の停電やブレーカー遮断によって電源が完全に落ちた場合でも、ペアリング設定が消失することはありません。復電後すぐに元の状態で運用を再開できます。

AC100V・500Wの負荷を直接制御できる高容量リレー

内蔵されているリレーは、AC100Vで最大500W（白熱灯負荷）の容量を誇ります。これにより、受信機の動作と連動して直接防犯ライトを点灯させたり、大型のサイレンを鳴動させたりすることが可能です。中間リレー盤を省略できるため、システム構成をシンプルに保てます。

屋外設置を可能にするIP43相当の防雨構造

筐体は屋外での使用を前提とした防雨構造（IP43相当）を採用しています。壁面への取り付けはもちろん、オプションのバンドを使用することでポールへの設置にも対応。駐車場や外壁、資材置き場など、雨がかかる場所への設置が可能です。（※正立設置が必要）

現場診断を容易にする2色LEDインジケーター

動作表示灯として2色LEDを搭載。単なる受信通知だけでなく、登録済みの送信機から「電池切れ信号」を受信した際の緑点滅通知や、電波強度が低下している場合の赤点滅（感度不良警告）など、テスターを使用せずに現場の状態を視覚的に把握できる高度な診断機能を備えています。

運用に合わせた豊富なタイマー設定と出力極性

警報出力時間は、内部のDIPスイッチにより3秒、10秒、30秒、60秒、2分、3分、5分、そして「連続（保持）」の8段階から自由に選択可能です。また、接点方式もa接点（常時開）とb接点（常時閉）を切り替えられるため、接続先の制御盤や警報機器の仕様を選びません。

アンテナ分離・延長にも対応

標準装備のλ/4ホイップアンテナは取り外しが可能。本体を金属ボックス等の中に収納して運用したい場合は、延長アンテナ（別売）を接続することで、受信感度を損なうことなくフレキシブルな設置が行えます。

選定時に評価したい強み

  • 堅牢な記憶：電源遮断時も登録データを保持する不揮発性メモリー搭載。
  • 高い汎用性：リトリガ式タイマーにより、連続して信号を受ける間は出力を保持。
  • 保守性の高さ：送信機の電池切れを現場で即座に特定できるLED報知機能。
  • 信頼の無線技術：干渉に強い426MHz帯の特定小電力無線を採用。

動作表示灯（LED）のステータス詳細

LEDの挙動 機器の状態 現場での対応
緑 点灯 待機中（正常） 電源が正常に供給されています。
赤 点灯 受信・出力中 送信機からの警報を受信し、リレーが動作しています。
緑 点滅 送信機 電池切れ 登録されている送信機の電池交換が必要です。
赤 点滅（約4秒） 受信感度不良 電波強度が低下しています。設置位置の見直しを推奨します。
赤・緑 交互点灯 登録モード 新しい送信機の信号を待ち受けている状態です。

内部スイッチ設定（DIPスイッチ）

本体基板上の4連DIPスイッチで以下の設定を行います。出荷時はすべてOFF（下）です。

スイッチNo. 設定内容 上 (ON) 下 (OFF)
No.1 接点極性 b接点 (N.C.) a接点 (N.O.)
No.2〜4 出力タイマー 組み合わせにより3秒〜連続（ラッチ）まで8段階設定可能

配線仕様（4芯キャブタイヤケーブル）

芯線色 役割 接続先 / 仕様
白 電源入力 AC100V (50/60Hz)
黒 電源入力 AC100V (50/60Hz)
青 接点出力 無電圧リレー接点（極性なし）
緑 接点出力 無電圧リレー接点（極性なし）

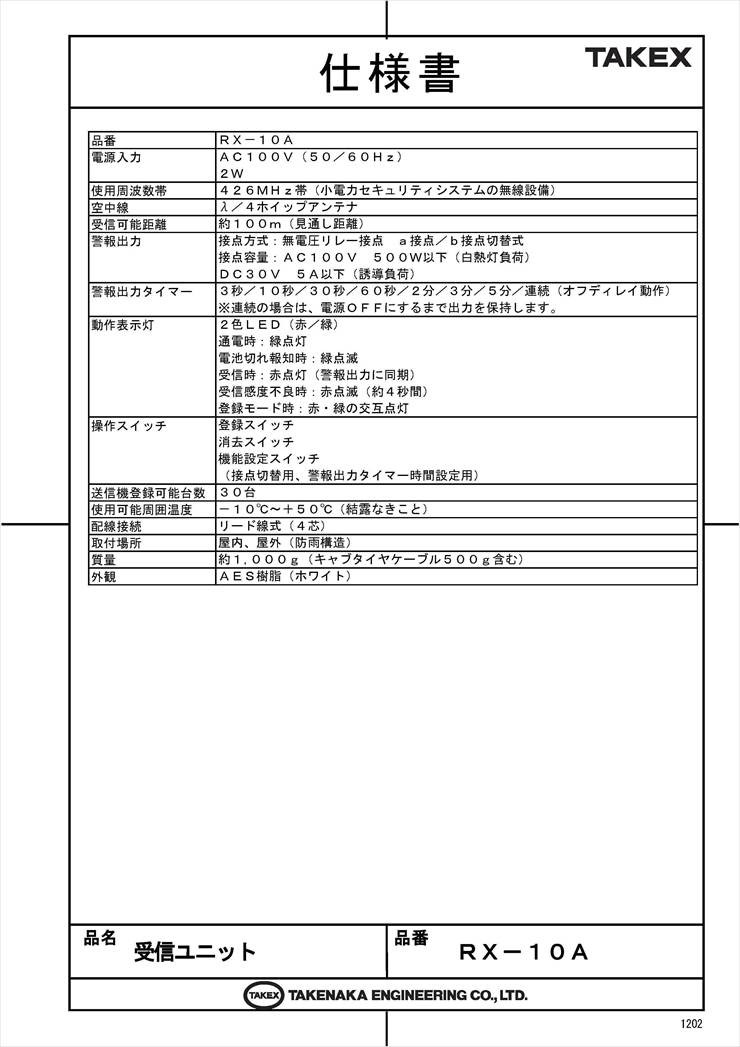

製品仕様

項目 内容
品番 RX-10A
電源入力 AC100V（50／60Hz）
消費電力：2W
使用周波数帯 426MHz帯（小電力セキュリティシステムの無線設備）
空中線 λ／4ホイップアンテナ（コネクタ接続式）
受信可能距離 約100m（見通し距離）
警報出力 接点方式：無電圧リレー接点　a接点／b接点切替式
接点容量：AC100V 500W以下（白熱灯負荷）／ DC30V 5A以下（誘導負荷）
警報出力タイマー 3秒／10秒／30秒／60秒／2分／3分／5分／連続（オフディレイ動作）
※連続設定時は電源の再投入まで出力を保持します
送信機登録台数 最大30台
動作表示灯 2色LED（通電・受信・電池切れ・感度不良・登録モードを報知）
使用可能周囲温度 －10℃〜＋50℃（結露・氷結なきこと）
設置場所 屋内、屋外（防雨構造 IP43相当）
配線接続 リード線式（4芯キャブタイヤケーブル 全長5m）
質量 約1,000g（ケーブル500g含む）
外観 樹脂（ホワイト）

FAQ

Q：停電した時に送信機の登録データは消えてしまいますか？ A：いいえ、登録データは不揮発性メモリーに保存されているため、電源が切れても消えることはありません。復電後は自動的に待機状態に戻ります。
Q：屋外に設置する場合、そのまま雨に濡れても大丈夫ですか？ A：IP43相当の防雨構造ですので、屋外設置が可能です。ただし、必ずアンテナを上、ケーブルを下にした正立状態で取り付けてください。また、直接ホースで水をかけるような場所は避けてください。
Q：AC100V以外の電源でも使えますか？ A：本製品（RX-10A）はAC100V専用です。DC10V〜28Vで動作させたい場合は、姉妹モデルの「RX-10」をご選定ください。
Q：受信距離が足りない場合はどうすればよいですか？ A：見通しで約100mですが、障害物がある場合は短くなります。その場合は中継機（RTX-100-S等）を設置することで距離を延ばすことが可能です。
Q：LEDが緑色で点滅しているのですが、何かの異常ですか？ A：登録されているいずれかの送信機で「電池切れ（ローバッテリー）」が発生しています。送信機側の電池をすべて確認し、交換を行ってください。
Q：500Wを超えるライトを制御したい場合は？ A：本機の接点容量（AC100V 500W）を超える負荷を接続する場合は、必ず外部にマグネットスイッチや大容量パワーリレーを介して制御してください。
Q：特定の送信機1台だけを消去することはできますか？ A：個別消去機能はありません。登録内容を変更する場合は、一度全消去を行ってから、必要な送信機を再度登録し直してください。
Q：アンテナを横向きに倒して設置してもいいですか？ A：受信感度が著しく低下するため、アンテナは原則として垂直（上向き）に伸ばして設置してください。角度を変える際は、必ず基部のナットを緩めてから調整してください。
Q：ベルを近くに設置したら受信しなくなりました。 A：警報ベル（特にモーター式）は強力な電気的ノイズを発生させます。本機とベルは少なくとも3m以上離して設置するようにしてください。
Q：登録モードから通常モードに戻るには？ A：登録スイッチを再度短く押すか、何も操作せずに5分待つと自動的に通常モードへ戻ります。
