人感・音感ライト 1灯型立体検知型外部制御対応グレー [LCL-101W(G)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）人感・音感デュアルセンサー屋外防雨構造 AC100V電源 BtoB・プロモデル

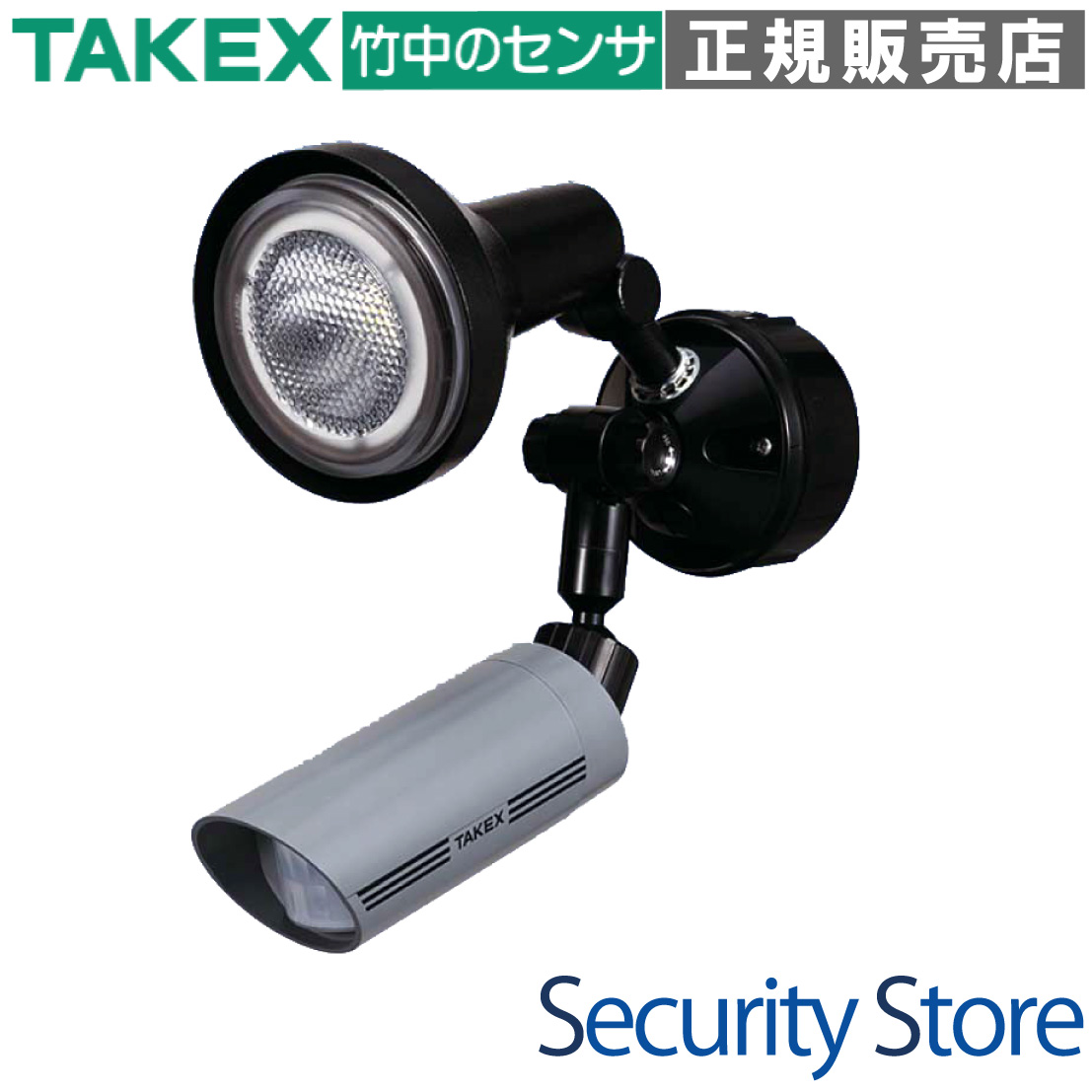

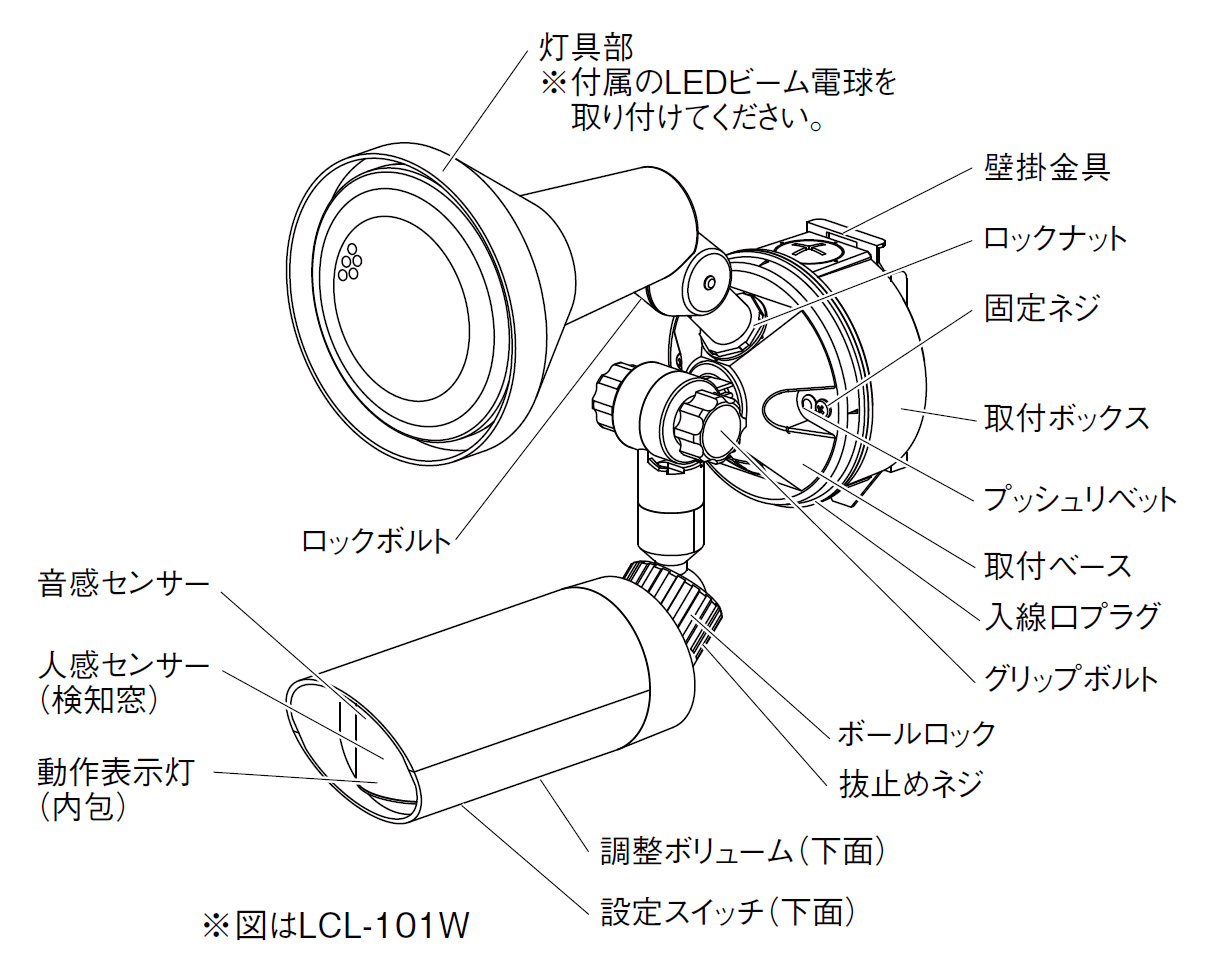

LCL-101W(G) 人感・音感ライト 1灯型立体検知型外部制御対応グレー

LCL-101W(G)は、人体を検知するパッシブインフラレッド（PIR）方式と、音を検知する音波集音方式を融合させたプロ仕様のセンサーライトです。高品質LED電球を採用し、150W相当の強力な照射能力と高い威嚇効果を発揮します。単なる照明器具に留まらず、外部接点入出力を備えた防犯・監視システムの核として機能するインテリジェントな一台です。

型番LCL-101W(G)
製品名人感・音感ライト 1灯型立体検知型グレー
検知方式PIR（人感）＋音波集音（音感）デュアル方式
設置環境屋外・屋内（防雨構造 IP43相当）
主要機能外部制御、フラッシング、電球監視、自己診断機能

資料ダウンロード

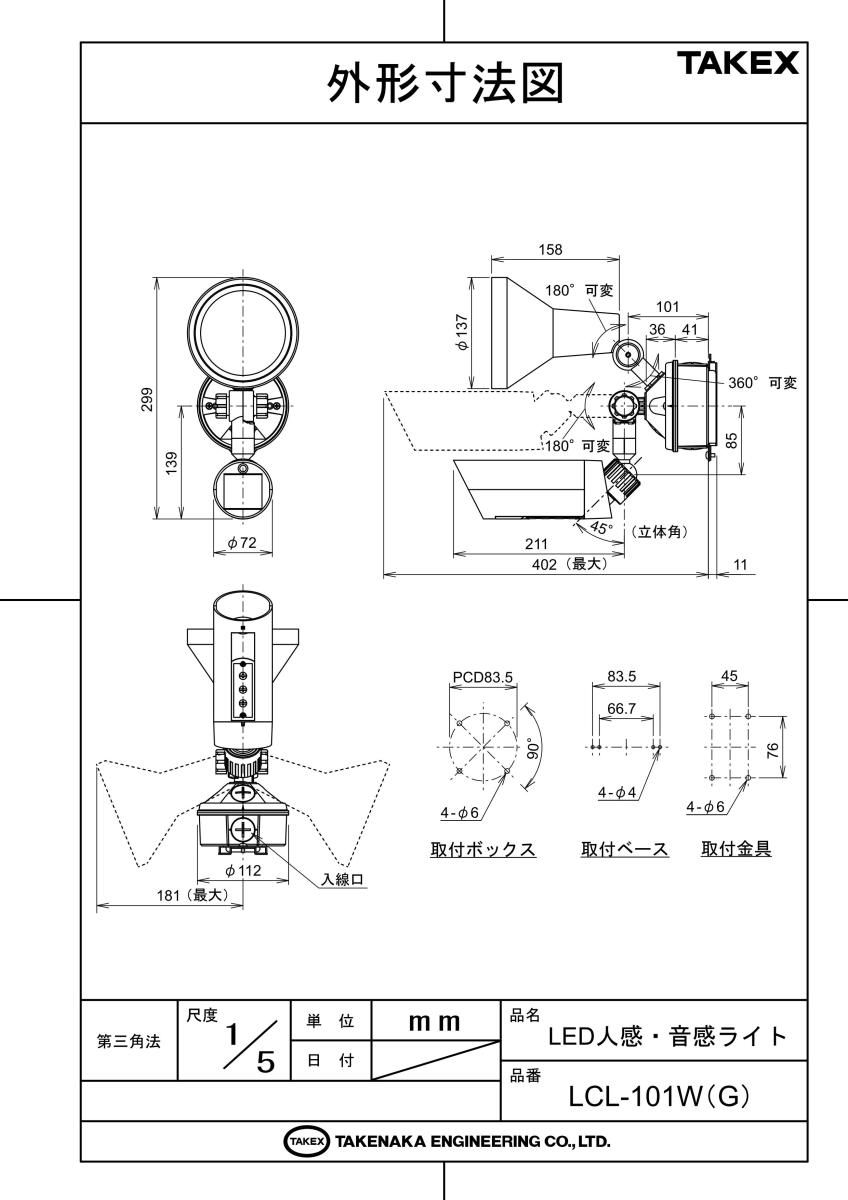

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

重要施設の夜間外構防犯
死角や物陰が多い場所の自動照明
防犯カメラと連動した録画トリガー
資材置場や倉庫の不審者威嚇
ビル・工場等の外部制御連動システム

導入前に確認したいポイント

AC100Vの直結配線工事が必要です
設置高さによる検知距離の変動
周囲の音響ノイズ・熱源の有無
連動させる外部機器の接点仕様
下向き設置（防雨性能維持のため）

特長

デュアルセンシング・テクノロジーによる高い信頼性

人体から放射される熱を捉えるPIRセンサーと、物理的な音を捉える音感センサーを搭載。これらを「OR検知」として設定することで、センサーの死角となる物陰やガラス越しの物音に対しても反応が可能になり、失報を最小限に抑えます。現場環境に応じて人感のみ、音感のみといった切り替えも可能です。

高品質・広範囲照射のLED電球を採用

ビーム電球150W相当の明るさを誇る高性能LED電球を標準搭載。高品質な電球の採用により、広範囲をムラなく均一に照射し、夜間の視認性を大幅に向上させます。LEDならではの即点灯・長寿命というメリットを最大化しています。

侵入者を強力に威嚇するフラッシングモード

検知時に高速点滅を行うフラッシング機能を搭載。通常の点灯とは異なる視覚的なインパクトを与えることで、侵入者に対して強い心理的圧力をかけます。高速点滅後は設定した時間分、低速の点滅へと移行し、周囲への異常通知を継続します。

プロの要求に応える充実の入出力系統

外部制御入力（指定時間のみ動作有効化）、強制動作入力（外部SWによる点灯）、検知信号出力（c接点）、そして電球監視出力（b接点）を備えています。防犯カメラ、サイレン、警備システムなど、BtoBの現場で求められる高度な連動設計が可能です。

電球自動判別・監視機能

装着された電球がLEDか白熱灯かを初回起動時に自動判別し、それぞれの特性に最適なフラッシングパターンを選択します。また、電球の球切れや未装着を内蔵回路が常時監視し、異常時には専用端子から信号を出力。防犯機能のダウンタイムを許さない設計です。

高度な自己診断・機器異常監視

センサー内部の基板や素子に異常が発生した場合、即座に検知信号を反転させて異常を知らせるとともに、本体の赤色LEDを点滅させて現場でのメンテナンスを促します。長期運用における信頼性を担保するための必須機能を網羅しています。

現場に合わせた緻密な調整機能

人感感度は30%〜150%の範囲でボリューム調整が可能。音感も感度切替スイッチによりノイズ環境に合わせた設定が行えます。さらに昼夜判別照度の調整や、動作タイマーのレンジ切り替えなど、どのような設置環境でも最適な動作を実現するための調整パラメータが揃っています。

堅牢な屋外用設計とカラーバリエーション

IP43相当の防雨構造を採用。取付部には亜鉛合金や強固な樹脂を使用し、過酷な屋外環境での運用に耐えうる設計です。本製品（G型）は、汚れが目立ちにくく建物外壁に馴染みやすいグレー色を採用しています。

    選定時に評価したい強み
    確実な検知：PIRと音感の二段構えで「見えないアクション」も逃さない。
システム連携：多彩な接点入出力により既存の警備システムに組み込み可能。
メンテナンス性：電球監視出力により、現場に行かずに球切れを確認できる。
威嚇性能：専用アルゴリズムによる効果的なフラッシング（点滅）動作。



施工・設置ガイド

本製品の性能を最大限に引き出すため、以下のガイドラインに従って施工してください。

線色	機能	備考
黒 / 白	電源入力	AC100V±10V (50/60Hz)。白が接地側(N)です。
青 / 黄 / 白	検知信号出力	無電圧c接点。AC/DC30V・0.5A。録画機連動などに使用。
橙 / 緑	強制動作入力	外部スイッチ等で強制的にライトを起動。
灰 / 緑	外部制御入力	タイマー等でセンサーの有効/無効を管理。
赤 / 黒	電球監視出力	無電圧b接点。球切れ時に「開」となります。

設置上の注意

取付向き：防水性を確保するため、必ずセンサー部・灯具部が下を向くように設置してください。
遮蔽物：PIRセンサーはガラスを透過しません。必ず検知エリアを直接見渡せる場所に設置してください。
熱源の回避：エアコン室外機や給湯器の排気口の直上など、急激な温度変化がある場所は避けてください。

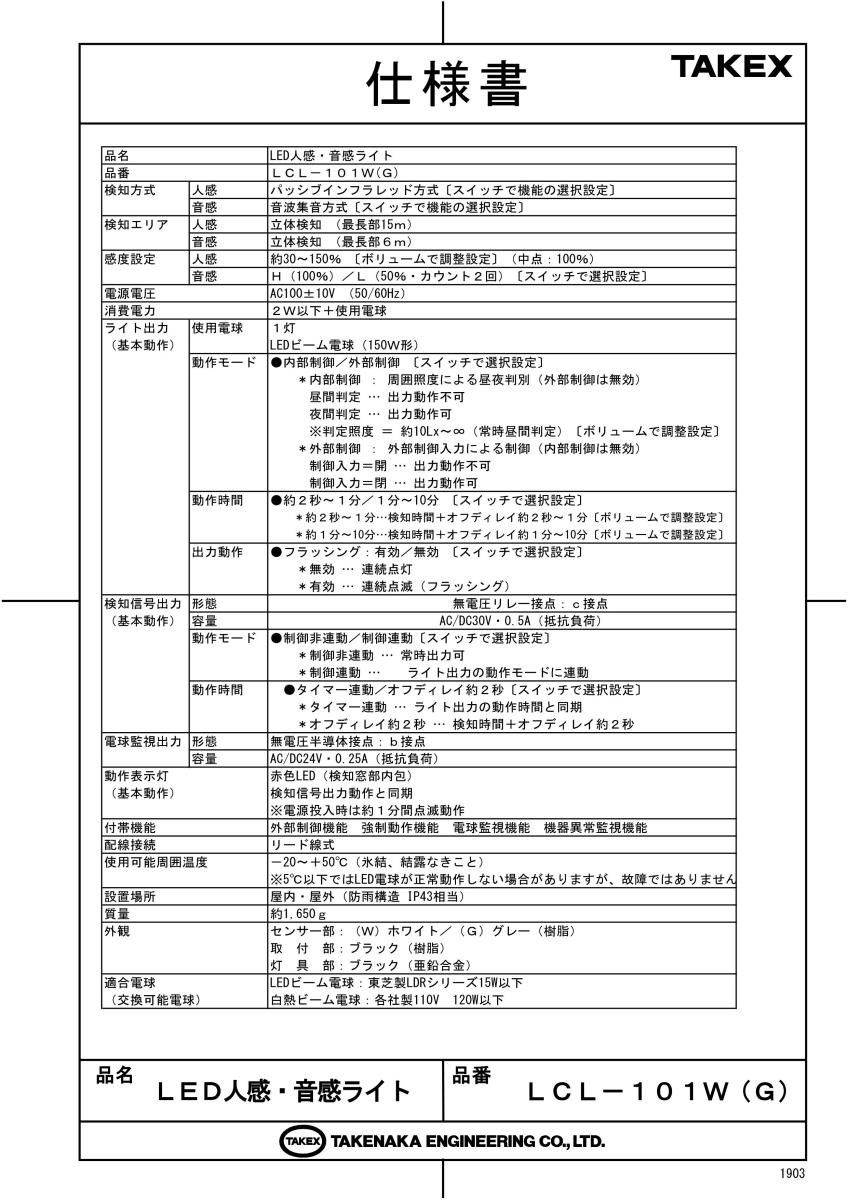

製品仕様

品名	LED人感・音感ライト
品番	LCL-101W(G)
検知方式	人感：パッシブインフラレッド方式音感：音波集音方式

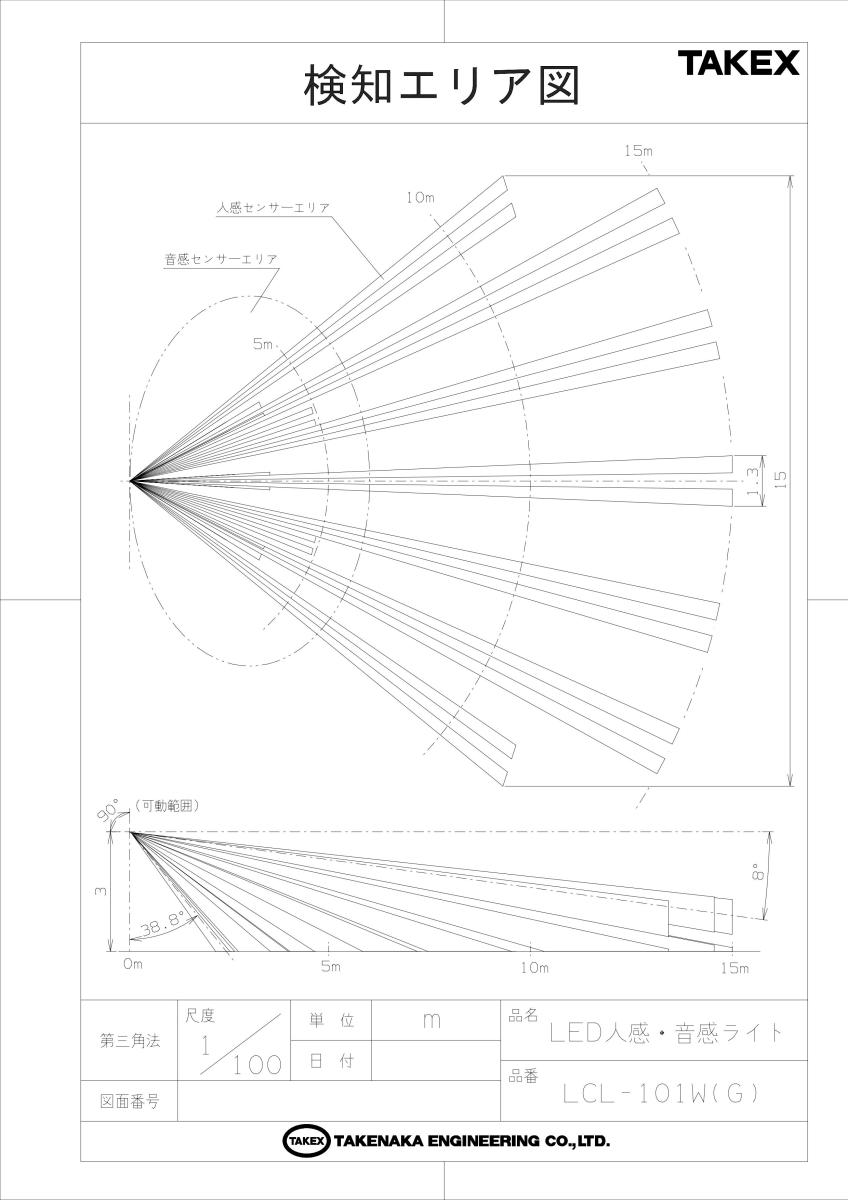

検知エリア	人感：立体検知（最長部15m）音感：立体検知（最長部6m）
感度設定	人感：約30〜150%（ボリューム調整）音感：H（100%）／L（50%・カウント2回）
電源電圧	AC100±10V（50／60Hz）
消費電力	2W以下＋使用電球電力
ライト出力	使用電球：LEDビーム電球（150W形相当） 1灯動作時間：約2秒〜1分／約1分〜10分（切替）フラッシング：有効（点滅）／無効（点灯）
検知信号出力	無電圧c接点（AC/DC30V・0.5A）動作モード：制御連動／非連動
電球監視出力	無電圧b接点（AC/DC24V・0.25A）
動作表示灯	赤色LED（検知信号出力と同期、電源投入時約1分点滅）
付帯機能	外部制御、強制動作、電球監視、機器異常監視、電球自動判別
使用可能温度	－20℃〜+50℃（氷結・結露なきこと）
質量	約1,650g
外観	センサー部：グレー、取付・灯具部：ブラック
適合電球	LEDビーム電球：東芝製LDRシリーズ15W以下推奨白熱ビーム電球：各社製110V 120W以下

FAQ

Q：音感センサーのみ、または人感センサーのみで使用できますか？ A：はい、本体内部のDIPスイッチ（1番・2番）の設定により、いずれか一方のみの検知モードに変更可能です。

Q：昼間でもライトを点灯させることは可能ですか？ A：はい、「動作モード」ボリュームを右に回し切り「昼・夜」設定にすることで、周囲の明るさに関係なく検知時に動作させることができます。

Q：防犯カメラとの連動はどのように行いますか？ A：本製品の「検知信号出力」端子（青・黄・白の細線）を、録画機やカメラのアラーム入力端子に接続することで連動可能です。

Q：フラッシング（点滅）させずに、普通のライトとして使えますか？ A：はい、DIPスイッチの4番をOFFに設定することで、通常の連続点灯モードとしてご使用いただけます。

Q：電球が切れたことを遠隔で知る方法はありますか？ A：本製品には「電球監視出力」端子が備わっており、球切れ時に接点が開きます。これを警備パネルや監視システムに繋ぐことで遠隔通知が可能です。

Q：ガラス越しに外の人間を検知できますか？ A：人感（PIR）センサーは遠赤外線を捉えるため、ガラスを透過しません。音感センサーは音の大きさにより反応する場合がありますが、基本的には屋外に直接設置することをお勧めします。

Q：LED電球以外も使えますか？ A：各社製の白熱ビーム電球（110V 120W以下）もご使用いただけます。

Q：雨が直接当たる場所に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですが、完全防水ではありません。必ずセンサー部を下向きにする「正立設置」を守り、必要に応じてコーキング処理を行ってください。

Q：動作表示灯（赤色LED）が点滅し続けているのですが？ A：電源投入後の1分間はウォームアップのため点滅します。それ以降も点滅が続く場合は、電球の異常か機器内部の故障が考えられます。

Q：強制的にライトを点灯させ続けることはできますか？ A：「強制動作入力」端子（橙・緑）を短絡（クローズ）させている間は、センサー反応の有無に関わらず点灯を継続します。

人感・音感ライト 1灯型 立体検知型 外部制御対応 グレー [LCL-101W(G)]
